что такое осадочная марка

Деформационные марки для геодезического мониторинга

Геодезические марки для исследования деформаций делятся по назначению на:

Качество результатов наблюдений зависит от правильного выбора геодезических знаков и мест их размещения.

Деформационные марки

Деформационная марка (осадочная марка) – разновидность геодезических знаков, предназначена для установки непосредственно на объект наблюдений за деформациями. Осадочные деформационные марки устанавливают для контроля как за вертикальными, так и за горизонтальными смещениями объекта.

Конструкция осадочных марок

Конструкция деформационной марки зависит от ее целевого назначения.

Осадочные марки по способу установки делятся на:

Важное требование ко всем геодезическим знакам – их сохранность на весь период наблюдений, поэтому материалами для изготовления деформационных марок служит только высококачественная сталь: нержавеющая сталь 12Х18Н10Т и конструкционная сталь 09Г2С.

Установка деформационных марок

Установка (закладка) деформационных марок производится организацией, отвечающей за проведение геодезических измерений.

Осадочные деформационные марки устанавливают для контроля как за вертикальными, так и за горизонтальными смещениями объекта.

Расположение деформационных марок определяет выполняющая измерения организация и зависит оно от ряда причин:

Марки геодезических реперов

Глубинные и грунтовые реперы служат для определения исходной точки, от которой проводятся измерения деформации и осадки фундаментов.
Для геодезических реперов, образующих собой нивелирную сеть, предназначены нивелирные марки.

Нивелирная марка – пункт нивелирной сети, закрепляющий точку, высота которой определена путем нивелирования. Нивелирная марка для грунтовых и глубинных реперов представляет собой металлический диск с номером и названием организации, которая проводит нивелирные работы и монтируется в стену здания или сооружения.

Где купить геодезические марки

Геодезические деформационные марки в России производят всего несколько компаний. Среди них – компания Меткомплект, Екатеринбург. Компания Меткомплект является производителем геодезических деформационных марок, меток, знаков всех типов конструкций, а также нивелирных марок геодезических реперов.

Только у нас вы сможете купить деформационные марки по цене производителя! Звоните нам в удобное время или отправляйте заявку по электронной почте!

8 (800) 550-01-26
+7 (343) 361-11-37

Мы оперативно свяжемся с Вами для уточнения деталей заказа на деформационные маяки для геодезического мониторинга и обсудим оптимальные условия оплаты. Организуем доставку по России. Доставка до транспортной компании бесплатно!

Источник

Осадочная марка

Смотреть что такое «Осадочная марка» в других словарях:

Осадочная деформационная марка — устройство в виде шкалы или шарика, закрепленное на строительной конструкции, стене, в перекрытии и пр., предназначенное для наблюдений за высотными деформациями. Источник … Словарь-справочник терминов нормативно-технической документации

Марка деформационная осадочная — Осадочная деформационная марка устройство в виде шкалы или шарика, закрепленное на строительной конструкции, стене, в перекрытии и пр., предназначенное для наблюдений за высотными деформациями. Источник: МДС 13 22.2009. Методическая… … Официальная терминология

МДС 11-19.2009: Временные рекомендации по организации технологии геодезического обеспечения качества строительства многофункциональных высотных зданий — Терминология МДС 11 19.2009: Временные рекомендации по организации технологии геодезического обеспечения качества строительства многофункциональных высотных зданий: Абсолютная осадка величина осадки, полученная относительно исходной высотной… … Словарь-справочник терминов нормативно-технической документации

География Саратовской области — Саратовская область на карте России … Википедия

МДС 13-22.2009: Методика геодезического мониторинга технического состояния высотных зданий и уникальных зданий и сооружений — Терминология МДС 13 22.2009: Методика геодезического мониторинга технического состояния высотных зданий и уникальных зданий и сооружений: Абсолютная (полная) осадка суммарная осадка с начала наблюдений, полученная относительно исходной высотной… … Словарь-справочник терминов нормативно-технической документации

МДС 13-22.2009: Методика мониторинга технического состояния высотных и других уникальных зданий и сооружений геодезическими методами — Терминология МДС 13 22.2009: Методика мониторинга технического состояния высотных и других уникальных зданий и сооружений геодезическими методами: Абсолютная (полная) осадка суммарная осадка с начала наблюдений, полученная относительно исходной… … Словарь-справочник терминов нормативно-технической документации

Донецкий каменноугольный бассейн — Запрос «Донбасс» перенаправляется сюда; см. также другие значения. У этого термина существуют и другие значения, см. Каменноугольный бассейн (значения) … Википедия

ГОСТ 17070-87: Угли. Термины и определения — Терминология ГОСТ 17070 87: Угли. Термины и определения оригинал документа: 44. Аналитическая проба угля D. Analysenprobe Е. Analysis sample F. Echantillon pour analyse Проба угля, полученная в результате обработки объединенной или лабораторной… … Словарь-справочник терминов нормативно-технической документации

Уголь — Уголь вид ископаемого топлива, образовавшийся из частей древних растений под землей без доступа кислорода. Международное название углерода происходит от лат. carbō («уголь») Уголь был первым из используемых человеком видов ископаемого… … Википедия

Юрский мрамор — Рис.1 Возвышенность Франконский альб на карте Германии … Википедия

Источник

Геодезические знаки. Где быстро и выгодно заказать изготовление деформационных марок для геодезического мониторинга?

Как своевременно выявить причины и устранить последствия деформаций зданий и сооружений? С этой целью проводится геодезический мониторинг. На основании точных данных фиксируются признаки смещения, разрушения строительных объектов и прогнозируется развитие ситуации. Проведение геодезических наблюдений невозможно без специализированных инструментов. В их число входят и деформационные марки.

Что такое деформационные марки?

Геодезический мониторинг начинается с этапа проектирования, возведения сооружений и продолжается в период эксплуатации. Комплексные мероприятия по измерению и описанию деформационных явлений, которым подвержены любые строения, помогают предотвратить серьезные последствия из-за просадки фундамента, вертикального смещения, крена.

Точность результатов во многом зависит от правильного подбора и размещения геодезических знаков. Месторасположение деформационных марок, маяков, меток определяются инженерно-геологическими условиями и спецификой исследований.

Как используют деформационные марки?

Геодезические марки крепятся непосредственно на вертикальные или горизонтальные поверхности снаружи зданий, сооружений. Перемещаясь вместе с исследуемым объектом, деформационные знаки четко характеризуют изменения его положения в пространстве.

Компания «МетКомплект» быстро и качественно изготовит на заказ деформационные марки из стали 09Г2С, знаки, метки, маяки, осадочные марки из металла по образцам и индивидуальным чертежам, а также геодезические центры (сталь 14Х17Н2, 12Х18Н10Т), промаркированные, в комплекте с охранными пластинами.

Передовые технологии, налаженные схемы поставок сырья, наличие собственного современного оборудования и складских площадей, контроль на всех этапах производственного цикла гарантируют отличные потребительские характеристики металлоизделий от ООО «МетКомплект». Вся продукция имеет необходимые сертификаты и паспорта.

Цех металлообработки работает с 2008 года. Профессионализм и опыт специалистов позволяют грамотно и четко решать поставленные задачи. Мы работаем без посредников, а значит, готовы предложить Вам максимально выгодные условия сотрудничества. Для постоянных клиентов разработаны дисконтные программы.

В число партнеров ООО «МетКомплект» входят Роснефть, ГК Стройтрансгаз, СК Юникс, ГК Аргус, ОАО УТПС и другие известные российские компании.

Изготовление заказа ведется в сжатые сроки. Мы ценим Ваше время, контролируя оперативный расчет и обработку заявок.

Вся продукция герметично упакована для безопасной транспортировки. Организуем доставку по Екатеринбургу. Бесплатно доставим Ваш заказ до транспортной компании для отправки по РФ.

ООО «МетКомплект»

Екатеринбург, пос. Горный Щит, ул. Буденного, 80

Тел.: +7 (343) 36-111-37 (мнк), 8-800-550-01-26 (бесплатный звонок по России)

Источник

Осадочная деформационная марка

Полезное

Смотреть что такое «Осадочная деформационная марка» в других словарях:

Марка деформационная осадочная — Осадочная деформационная марка устройство в виде шкалы или шарика, закрепленное на строительной конструкции, стене, в перекрытии и пр., предназначенное для наблюдений за высотными деформациями. Источник: МДС 13 22.2009. Методическая… … Официальная терминология

МДС 13-22.2009: Методика геодезического мониторинга технического состояния высотных зданий и уникальных зданий и сооружений — Терминология МДС 13 22.2009: Методика геодезического мониторинга технического состояния высотных зданий и уникальных зданий и сооружений: Абсолютная (полная) осадка суммарная осадка с начала наблюдений, полученная относительно исходной высотной… … Словарь-справочник терминов нормативно-технической документации

МДС 13-22.2009: Методика мониторинга технического состояния высотных и других уникальных зданий и сооружений геодезическими методами — Терминология МДС 13 22.2009: Методика мониторинга технического состояния высотных и других уникальных зданий и сооружений геодезическими методами: Абсолютная (полная) осадка суммарная осадка с начала наблюдений, полученная относительно исходной… … Словарь-справочник терминов нормативно-технической документации

МДС 11-19.2009: Временные рекомендации по организации технологии геодезического обеспечения качества строительства многофункциональных высотных зданий — Терминология МДС 11 19.2009: Временные рекомендации по организации технологии геодезического обеспечения качества строительства многофункциональных высотных зданий: Абсолютная осадка величина осадки, полученная относительно исходной высотной… … Словарь-справочник терминов нормативно-технической документации

Источник

Осадочные марки

Ценность и полнота наблюдений осадок во многом зависит от количества, правильного размещения и сохранности осадочных марок.

В практике измерений иногда стремятся общее количество осадочных марок довести до возможно большего числа, полагая, что избыточное количество их поможет в дальнейшем избежать грубых ошибок, так как величины осадок соседних марок в известной степени будут контролировать друг друга.

Такое стремление следует считать неправильным, ибо излишнее число марок увеличивает время, необходимое для проведения измерений, что влечет за собой увеличение невязки в полигонах за счет вертикальных смещений узловых осадочных марок. Вместе с тем недостаточное количество марок не может отразить в полной мере характер перемещений и деформаций фундамента.

При составлении проекта размещения нивелирных марок необходимо учитывать конструктивную схему здания или сооружения, его размеры в плане, давление на отдельные части фундамента, геологические и гидрологические особенности строительной площадки, а также и создание благоприятных условий для проведения измерительных работ.

Количество марок должно быть таким, чтобы с его помощью можно было полнее отразить величины осадок, кренов и прогибов частей сооружения. Марки должны размещаться по всему фундаменту, полностью обеспечивая выявление мест наибольшей осадки сооружений. Пример размещения марок представлен на рис. 154.

На промышленных и сборно-каркасных гражданских зданиях марки устанавливаются на несущих колоннах и на фундаментах наиболее ответственных агрегатов, а также по контуру здания и внутри его, причем расстояние между марками должно быть не более 10 м.

Для всех зданий и сооружений нивелирные марки следует закладывать в местах наибольших ожидаемых осадок и в местах изменения высоты сооружений (рис. 154).

В связи с этим для крупных и сложных сооружений местоположение осадочных марок должно согласовываться со строителями, чтобы участки с наибольшими напряжениями были полностью обеспечены марками. Нельзя устанавливать марки в перегородках и любого типа заполнениях.

На абсолютно жестких сооружениях (фундаменты дымовых труб, доменных печей, турбогенераторов, мостовых быков, силосов, элеваторов и т. п.) допускается установка четырех марок по их периметру. Это обстоятельство позволяет весьма просто контролировать высотное положение центральной части фундамента (как среднее из отметок его углов).

На выстроенных зданиях и сооружениях с явными признаками деформаций количество марок надлежит увеличивать, особенно насыщая ими зоны трещин.

Размещение марок должно предусматривать свободный доступ к ним и возможность установки рейки на знаки так, чтобы всякого рода выступы не мешали держать ее отвесно. Кроме того, при закладке марок в сплошные ж/б плиты или внутренние несущие стены подвала необходимо учитывать будущее расположение дверей, дополнительных перегородок и пр., которые могут впоследствии закрыть марку.

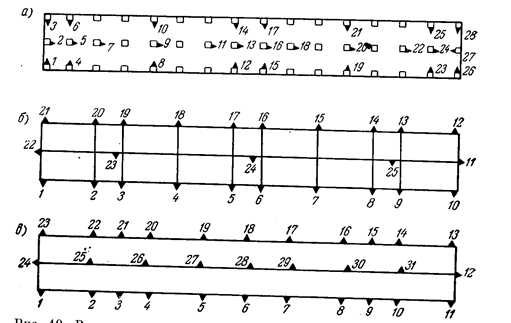

Размещение марок на колоннах внутри здания и снаружи по его периметру приведено на рис. 155. Следует подчеркнуть, что марки на углах здания надлежит устанавливать на биссектрисах, как, например, марка М-10 на линии l-l.

Для производства нивелирования следует предусматривать установку необходимого количества связующих марок вместо переходных башмаков. Сохранности марок должно быть уделено особое внимание; всякое повреждение или неоправданная перестановка их вызывает дополнительную ошибку в последующем определении их нового положения. Вместе с тем практика показывает, что перестановки некоторой части марок все же избежать не удается. Примеры размещения марок на консолях или уступах фундамента представлен на рис. 156; пример размещения марок на крупнопанельных зданиях – на рис. 157.

1-марка на уступе обреза фундамента, 2-первый ряд облицовки, 3-цоколь, 4-фундамент бутовый, 5-железобетонная плита, 6-марка на консоли железобетонной плиты, 7-облицовка, 8-цоколь, 9-фундамент железобетонный.

В таких случаях при перестановке стремятся к тому, чтобы все вновь установленные марки располагались либо на старых местах, либо на тех же вертикалях, над которыми находились старые марки.

1.5.5. Измерение осадок фундаментов зданий и сооружений методом нивелирования III класса

1.5.5.1. Общие сведения

Одним из распространенных методов для массовых измерений вертикальных перемещений фундаментов на сильно сжимаемых, оттаивающих и просадочных грунтах является нивелирование III класса.

Этот метод может с успехом применяться во всех случаях и для любого сооружения, если средняя скорость осадки его превышает 5 мм в месяц. При меньшей скорости осадок, которая обычно бывает в эксплуатационный период, этот метод по точности себя не оправдывает.

Измерение осадок фундаментов состоит в периодическом повторном нивелировании марок, установленных на сооружении, от исходных (практически неподвижных) реперов.

Процесс организации и измерения осадок фундаментов нивелированием III класса складывается из следующих этапов:

1. Размещение и установка знаков высотной основы.

2. Выбор геодезических инструментов.

3. Производство нивелирования III класса.

4. Упрощенные наблюдения за скоро протекающими просадками.

5. Камеральная обработка результатов нивелирования.

1.5.5.2. Размещение и установка знаков высотной основы

Для измерения осадок зданий или сооружений на их частях устанавливают осадочные марки.

В качестве марок применяют штыри или болты с полусферической головкой, отрезки из стали углового профиля или закрытые марки.

Марки закладывают в уступах фундамента или в несущих стенах, цоколях и колоннах каркаса зданий и сооружений.

1.5.5.3. Выбор геодезических инструментов

Рейки 1-, 2- и 3-метровой длины должны быть двухсторонними, шашечными (желательно с полу сантиметровыми делениями) и с уровнями. Могут также применяться штриховые рейки с двумя шкалами.

Погрешности в нанесении дециметровых штрихов и в положении пятки рейки не должны превышать +-0,5 мм.

Перед началом работ нивелир должен быть проверен, а рейки исследованы при помощи контрольного метра.

1.5.5.4. Производство нивелирования III класса

Как правило, нивелирование III класса выполняют по инструкции. Специфические особенности, отличающие нивелирование для измерения осадок фундаментов от общегосударственного нивелирования:

1. Нивелирование для измерения осадок выполняется короткими лучами при расстояниях от нивелира до рейки от 4 до 30 м; при этом инструмент устанавливают в середине так, чтобы высота визирного луча над почвой или над препятствиями была не менее 0,3 м.

2. Нивелирование можно выполнять в любое время дня и ночи. Работы следует прекращать только при сильном ветре и дожде, в жаркую погоду, порождающую конвекционные токи воздуха, и в сильный мороз (- и ниже).

3. В первом цикле нивелирование выполняют дважды, при этом второй (дублирующий) цикл производят немедленно вслед за первым.

Расхождения в отметках, полученных из двух таких нивелировок одноименных марок, не должны превышать 3 мм.

4. Нивелирование в каждом цикле наблюдений выполняют по одним и тем же направлениям, в связи с чем на строительной площадке фиксируются постоянные места установки инструмента.

5. Начало каждого цикла нивелирования желательно приурочивать к окончанию определенного этапа строительных работ (кладка цоколя, стен по этажам и т. п.).

6. Одновременно следят за возможными деформациями сооружений (трещины, перекосы, сдвиги и пр.), которые фотографируют или зарисовывают, и в журнале наблюдений отмечают даты их появления, величину и ход развития во времени. В нивелирных журналах отмечают давление на грунты основания, выраженное в кг/см 2 (или в процентах от общего веса сооружения), а также обстоятельства, которые могут дополнительно повлиять на величину осадки (колебание уровня грунтовых вод, возникновение рядом нового строительства, забивка свай и т. п.).

1.5.5.5. Упрощенные наблюдения за скоро протекающими просадками

В практике измерений может встретиться случай, когда скорость просадки фундаментов весьма велика (>5 мм/сутки), а времени на организацию наблюдений недостаточно. Тогда могут быть рекомендованы два следующих упрощенных и быстрых способа наблюдений:

А) 1-ый способ. Выбирают и отмечают мелом хорошо выраженные точки для установки реек на базах колонн внутри здания, по периметру цоколя, на строительных уступах, порогах, оконных или дверных проемах и т. п., и производят их нивелирование по методике III класса.

Б) 2-ой способ. При отсутствии указанных хорошо выраженных точек на элементах несущих конструкций относительные осадки можно определять следующим образом. С одной (выбранной для всех нивелировок) станции последовательно наводят зрительную трубу нивелира на неустойчивые части сооружения, проектируют на их вертикальные плоскости горизонтальную нить, отмечают на этих плоскостях ее положение карандашом и рядом с отметкой горизонта записывают дату. При последующих наблюдениях нивелир устанавливают на том же месте и примерно на той же высоте, а на стенах или колоннах здании снова карандашом отмечают горизонт инструмента. После этого линейкой измеряют разности между двумя отмеченными горизонтами в двух циклах наблюдений.

Наименьшую из измеренных разностей условно принимают за исходную и последовательно вычитают ее из всех других разностей. В результате получают относительное приращение осадок каждой колонны или участка стены.

1.5.5.6. Камеральная обработка результатов нивелирования

После уравнивания высотной сети (например, по способу Попова В.В.) вычисляют отметки (высоты) осадочных марок и определяют следующие характеристики:

1) величину осадки между двумя последними циклами наблюдений:

где n- очередной цикл наблюдений;

2) определяют суммарные осадки марки с начала наблюдений:

3) определяют неравномерность осадок фундаментов в текущем цикле:

4) определяют наклон фундаментов:

5) вычисляют величину относительного прогиба 2f вдоль оси фундамента:

S₂— осадка точки 2, расположенной между точками 1 и 3,

6) определяют скорость деформации:

Для наглядности деформации составляют следующие графические материалы:

¨ план кривых равномерных осадок;

¨ графические осадки оснований во времени;

¨ графики наклона фундаментов по линии марок.

Примеры графических материалов представлены на рисунке 158.

2. План кривых равных осадок

3. График осадок оснований во времени

4. График наклона фундаментов по линии марок

Рисунок 158 – Примеры графических материалов

1.5.5.7. Точность геодезических наблюдений за осадками

Хотя для всех случаев практики на сегодняшний день строгого математического решения этого вопроса дать нельзя, однако, возможно установить принципы обоснования точности. Для этого необходимо исходить из целей наблюдений.

Надлежащая точность измерений определяется в первую очередь теми задачами, которые должны быть решены на основе анализа фактических величин осадок сооружений; при этом необходимо разграничивать требуемую точность наблюдений для практических и для научно-исследовательских целей.

Применение современных отечественных приборов и целесообразной методики измерений могут обеспечить определение осадок сооружений с точностью до десятых и сотых долей миллиметра. Эта практически достижимая точность измерений в настоящее время может считаться достаточной для работ с научно-исследовательскими целями.

Точность измерения осадок сооружений для целей строительной практики в каждом отдельном случае устанавливается самостоятельно, в первую очередь в зависимости от чувствительности конструкций к неравномерным осадкам, характера залегания грунтов в основании сооружения и от конкретных условий, в которых будут проводиться измерения. Другим фактором, влияющим на установление точности измерения осадок фундаментов, является скорость осадок, определяемая кратковременностью или значительной длительностью периода предстоящих наблюдений. В первом случае определение вертикальных смещений производится с более высокой степенью точности, так как только тогда можно будет относительно быстро и уверенно установить величину и закономерность хода осадок.

Во втором случае, при более длительных наблюдениях, требования к точности измерений могут быть несколько снижены, так как на относительно большом промежутке времени величина осадки будет более ощутимой.

Если речь идет об измерениях осадок уникальных и крупных сооружений, создающих в основаниях значительные давления, а также об измерениях для расчета скоростей осадок, тогда такие измерения выполняются с максимально возможной точностью.

Когда необходимую точность измерений устанавливают в зависимости от неравномерности осадок, то заранее определяют предельные значения деформаций оснований зданий и сооружений по второй графе нормативной таблицы 17. Чтобы обеспечить взятое предельное значение деформации S_пред. надлежащей точностью нивелирования, следует использовать третью графу той же таблицы, где приведены предельные ошибки _пред, измерения превышений на одной станции.

Как показал опыт, принятое количественное соотношение между двумя нормируемыми величинами практически обеспечивает точность измерения осадок +-1 мм. Изложенный подход к установлению точности измерения превышений оправдан еще и тем, что расчет деформаций и основных несущих конструкций зданий и сооружений обычно выполняется округлением до миллиметров.

Пусть тогда

гдеt— нормированный коэффициент (t=2,3,4).
