Чтобы разобраться, что такое оплетка коаксиального кабеля, из чего она состоит и для чего предназначена, для начала дадим определение самому понятию такого электротехнического изделия.
Коаксиальным кабелем считается вариант, предназначенный для передачи сигнала, имеющий два проводника – внешний и внутренний, которые расположены соосно и разделены изоляцией. Он может состоять как из одной коаксиальной пары, так и из нескольких. Это изделие чаще всего используется для передачи видеосигнала. Сигнал проходит через внутренний токопроводник, а защиту от помех обеспечивает экран.
Область применения коаксиальных кабелей
Для передачи сигнала этот кабель используется в области связи, в бытовых приборах и электронике, в системах видеонаблюдения, сигнализации, дистанционного управления. Также он применяется в радиоэлектронных приборах самолетов и другого воздушного и водного транспорта, а также в устройствах, которые находят свое применение в военной технике.
Помимо передачи сигнала, изделие может быть компонентом линий задержки, согласующий агрегатов и трансформаторов.
Проводник в коаксиальном кабеле
Провод имеет одну или несколько (до 20) пар проводников, внешнего и внутреннего. Это металлические трубки, которые чаще всего изготавливаются их меди или алюминия, а также их сочетаний. Токопроводники надежно разделены изоляционным слоем.
Изоляция
Изоляционный слой обеспечивает электропрочность силовых кабелей. В коаксиальном этот слой препятствует потере сигнала и возникновению помех. Изоляция бывает цельной их пвх или фторопласта или трубчатой, имеющей воздушные промежутки.
Заполнитель, не проводящий ток
Этот компонент заполняет пустоты изделия, обеспечивает соосность и защиту от потери сигнала.
Оболочка
Оболочка – это внешнее покрытие любого кабеля. Оно обеспечивает защиту изделия от механических повреждений и вредного воздействия окружающей среды. Оболочка для этой модификации изделия производится из резины или ПВХ различной плотности. Внешний слой коаксиального варианта устойчив также к прямым солнечным лучам, что важно для прокладки на улице.
Экран
Это тонкий металлический лист из меди или алюминия, Иногда для производства используют сплавы этих металлов, а также пвх пленку, покрытую слоем металла.
Экран служит вторым проводником и защищает электромагнитное поле основного проводника от посторонних вмешательств.
Оплетка коаксиального кабеля
Оплетка – это специфический экран, состоящий из сетки тонких проводников. Она может применяться как отдельно, та и в сочетании с другим видом экрана – фольгой или тонким металлическим листом. Оплетка дополняет экран из фольги и вместе они обеспечивают стопроцентную эффективность экранировки. Это устойчивый к воздейтсвию других электромагнитных полей материал. Идеальный экран коаксиального варианта– это алюминиевая или медная фольга и оплетка из металлической сетки. Минус применения в том, что снижается гибкость изделия.
Качество коаксиального кабеля во многом зависит от производителя и от места покупки. Приобретайте эти изделия только в специализированных магазинах, которые работают напрямую с производителями. Для сохранения свойств электроизделий чрезвычайно важно соблюдать определенные условия хранения, что не всегда могут обеспечить рынки и открытые склады. Отдавайте предпочтение производственным маркам, выпускающим продукцию не менее 10 лет, имеющим документацию и сертификаты на свой товар и положительные отзывы и рекомендации.
Что такое оплетка кабеля
Кабельная оплетка
Оплетением (sleeving) или раундингом называется процесс помещения провода или группы проводов в т.н. оплетку, изолирующую трубку.
РЕКОМЕНДАЦИИ ПО ПОДБОРУ ОПЛЕТКИ И ТЕРМОУСАДОЧНОЙ ТРУБКИ спойлер Оплетка (sleeve), используемая в моддинге, представляет собой рукав из переплетенных полиэфирных волокон (PET) диаметром около 0,25 мм.
В отличие от промышленных аналогов современная оплетка для моддинга, прежде всего, должна соответствовать эстетическим критериям, обладать плотным плетением и высокой гибкостью.
Важны так же и размеры применяемой оплетки, с которыми поможет разобраться таблица ниже.
В данную таблицу включены оптимальные размеры оплетки и термоусадки популярных производителей, рекомендуемые для определенного типа провода
( AWG— American Wire Gauge) — американский стандарт калибра проводов.
Примечание:
* При использовании оплетки Bitspower 1.6mm, следует учитывать толщину изоляции применяемого провода и размер терминала, возможны некоторые сложности при продевании.
Для примера: наружный диаметр провода AWG18 в зависимости от вида изоляции колеблется от 2.3 до 2.8мм.
Термоусадочная трубка, термоусаживаемая трубка, термоусадка (Heat shrink tubing) – трубка, выполненная из материала на основе термополимера (политетрафторэтилен, полиолефин и др.) при нагревании горячим воздухом или открытым пламенем, способна сжиматься, изменять свои геометрические размеры и форму. В моддинге используется для фиксации оплетки на проводе, а также для изоляции контактов.
Существует множество марок и типов термоусаживаемых трубок. Большинство трубок (за исключением специальных) имеют близкие технические характеристики. Почти всегда можно найти аналоги и заменить трубки одной марки на другую.
При выборе термоусадочной продукции важно обратить внимание на следующие параметры:
В рамках данной темы, нас интересуют коннекторы, используемые в компьютерных блоках питания, соответствующих спецификации ATX 2.x а также в ряде переферийных устройств.
Подавляющее большинство разьемов применяемых в цепи питания персональных компьютеров были разработаны и произведены фирмой Molex.
Коннекторы Molex получили активное продвижение в начале 1960-х. Этот тип соединения был впервые использован как компьютерный соединитель в конце 1970-х, на дискетных дисководах разработанных фирмой Shugart
Итак, ближе к практике. далее рассмотрим методику, позволяющую вынуть провода из корпуса коннектора, а также инструмент необходимый для этого
Разъём питания переферийных устройств (Molex 8981)
Первым рассмотрим, один из самых популярных в настольной компьютерной технике 4-х клеммный разъём,предназначенный для питания различных периферийных устройств.
Для того чтобы вынуть контактный провод из корпуса данного типа коннектора, можно воспользоваться фирменным инструментом, или любой подходящей трубочкой из твердого материала.
Для коннектора male: внутренний диаметр трубки
Для коннектора female: внутренний диаметр трубки внешний диаметр max OD=4,2
Оденьте трубку на видимую часть терминала, при этом фиксирующие усики прижмутся, после чего можно легко вытянуть провод.
Как вариант, можно использовать пинцет:
Подробная техническая информация о коннекторе Molex 8981: molex.com
3D Model
Разъёмы питания ATX материнской платы (Molex Mini-Fit Jr)
К коннекторам серии Molex Mini-Fit Jr. относятся: 20/24-контактный разъём основного питания материнской платы ATX12V, 8-контактный вспомогательный разъём для питания материнской платы и процессора EPS12V, 4-контактный разъём ATX12V (именуемый также P4 power connector), 6/8-контактные разъёмы для питания PCI Express видеокарт, а также 2,10,12, 14, 16 и 18- контактные соединители для некоторых моделей блоков питания.
Процесс ремувинга проводов из коннектора мы можем видеть на приведенных ниже схемах и фотографиях. Как и в случае с предидущим коннектором, основной целью инструмента-экстрактора, является прижим крепежных лапок терминала, после чего можно вынуть провод из корпуса. Иногда для этого требуется приложить некоторое усилие.
Информация о коннекторе на сайте производителя: molex.com
Разъемы для вентиляторов 3-pin и 4-pin Molex KK (KK® 254)
Для того чтобы разобрать коннектор серии КК female, нам понадобится простой, тонкий инструмент, такой как шило или тонкая отвёртка.
После прижима фиксирующего усика в верхней части коннектора, извлечь провод не составит никакого труда.
Для male коннектора можно воспользоваться тем же инструментом.. до крепежной лапки терминала возможно добраться со стороны контактной группы.
5-контактные разъёмы Molex для питания устройств с интерфейсом SATA
Для питания устройств Serial ATA используются два типа коннекторов.
1) Molex 67582 c терминалами 67581
3D модель коннектора
Коннектор достаточно легко разобрать: поднимем острым предметом фиксатор на корпусе, после чего можно извлечь провод с клеммой.
2) Molex 67926, данный тип коннектора не имеет съемной контактной части.
Для извлечения разъёма, необходимо снять накладку (защелки по длинным сторнам), затем снять сам разъём.
Мини коннектор для питания периферийных устройств AMP 171822-4
Для ремувинга пользуемся специальным инструментом, либо любым подходящим предметом (вполне подойдет обычная плоская отвертка).
Прижимаем фиксирующий усик клеммы и вынимаем провод:
10-Pin DuPont Connector (1394, USB, AC 97/HD audio)
В завершение раздела хочется добавить немного о выборе инструмента. Если все же Вы решили воспользоваться фирменным специнструментом, (как мы рассмотрели выше, вполне можно обойтись и без него) первое на что стоит обратить внимание, на материал из которого изготовлен инструмент. Сталь не должна быть хрупкой или сильно мягкой. К сожалению, последним не может похвастать набор от Lamptron, усики экстрактора ATX разьемов очень мягкие и при большом усилии их можно сильно погнуть или вовсе отломать.
Лично от себя могу порекомендовать инструменты от моддинг магазина Do It Yourself Modding (DIY) не сочтите за рекламу.
Что же такой инструмент у нас есть, приступим к работе:
Берем кримпер и клемму, использум матрицу нужного калибра.
Перед тем как вставить провод для обжима.. обратите внимание на терминал, обжимные «крылышки» должны выглядеть так:
Здесь стоит упомянуть еще об одном инструменте, упрощающим задачу в снятии изоляции с кончика провода. Инструмент называется стриппер..
Стриппер (wire stripper) — электромонтажный инструмент, предназначенный для удаления изоляции с концов проводов или разделки кабеля при электромонтажных работах.
Стриппером очень удобно снимать изоляцию определенной длины.
Если все сделано правильно, снять (стянуть) клемму с провода без применения инструмента будет невозможно.
На сайте ETCO-крупнейшего американского производителя клемм и пр. мелочевки есть интересная наглядная информация о том, в каких случаях могут ломаться (и неправильно обжимать провод) клеммы.
Ссылаясь на сайт компании Molex, приведу ссылку на мануал инструмента: Hand Crimp Tool for Board-In Terminal, 18-24 AWG
ПРОИЗВОДИТЕЛИ ОПЛЕТКИ И ТЕРМОУСАЖИВАЕМОЙ ТРУБКИ спойлер В последние годы, на мировом рынке появилось много брендов, выпускающих оплетку, специально для компьютерного моддинга. Рассмотрим самые популярные.
MDPC-X
MDPC-X (Германия) Пожалуй, самый известный и зарекомендовавший себя, только с лучшей стороны, производитель оплетки и сопутствующих товаров.
Продукция MDPC-X представлена следующим ассортиментом:
Оплетка:
MDPC-X Sleeve Smal l: 4.0мм; продается в мотках по 10м, по 100м (только некоторые цвета)
MDPC-X Sleeve SATA : Доступна в мотках по 5м
MDPC-X USB Sleeve : только черный цвет оплетки; продается в мотках по 5м.
MDPC-X BIG-Sleeve : Черный цвет; продается только в наборах
Плюсы:
• Высокое качество материала
• Очень хорошо растягивается
• При соблюдении всех требований не просвечивает провода
• Большой выбор цветов
Минусы:
• Не обнаружено
Где купить. Условия для покупки:
Доступна в Overhard.ru
До настоящего времени, MDPC-X не имеет посредников и осуществляет торговлю только через свой сайт. Имеется два ресурса для внутренней и международной торговли.
Для украинских покупателей, после регистрации на сайте будут доступны цены уже за вычетом НДС (-19%).
Bitspower
Bitspower известный тайваньский производитель, основная специализация компоненты для СВО.
Оплетка и термоусадка представлена следующими типоразмерами:
Оплетка:
Полная цветовая палитра для каждого размера.
Cable Sleeve Deluxe 1/16″- 1.6мм
Cable Sleeve Deluxe 1/8″- 3.2мм
Cable Sleeve Deluxe 1/4″- 6.4мм
Cable Sleeve Deluxe 3/8″- 9.5мм
Cable Sleeve Deluxe 1/2″- 12.7мм
Где купить. Условия для покупки:
Do It Yourself Modding
Do It Yourself Modding Отличный магазин из Румынии. Широкий ассортимент товаров для моддинга: коннекторы, инструменты, карбоновая пленка, оплетка.
Предлагает оплетку под собственным брендом:
Оплетка:
Доступна в трех типоразмерах:
SLEEVE 3mm
SLEEVE 6mm
SLEEVE 10mm
Стоимость в магазине указана за метр. При заказе 50м, 100м скидка.
Регулярные распродажи, акции.
сравнение с MDPC-X. кто есть кто?
Lutro0 Customs
Lutro0 Customs Магазин известного моддера Lutro0 предлагает широкий ассортимент товаров для моддинга: оплетка, паракорд, инструмент, коннекторы, клеммы и пр.
Предлагает оплетку под собственным брендом:
Термоусадка:
Имеет коэффициент 3:1 и четыре типоразмера:
1/4″ (6.35mm) Heatshrink
3/16″ (4.76mm) Heatshrink
3/4″ (19mm) Heatshrink
For SATA Heatshrink
Цвет: только черный.
Продается отрезками по 4ft
Помимо оплетки в продаже также доступен большой выбор Паракорда
Цветовая палитра:
Предупреждаю всех желающих сделать заказ в LC. Известно несколько случаев обмана покупателей со стороны продавца.. примите во внимание прежде чем совешить покупку!
ИНСТРУКЦИЯ ПО ОПЛЕТЕНИЮ ПРОВОДОВ. МЕТОДЫ ФИКСИРОВАНИЯ ОПЛЕТКИ спойлер На сегодняшний день существует несколько известных методов фиксирования оплетки на проводе.
Условно разделим их на две категории: с использованием термоусаживаемой трубки и без нее.
Способ первый. Фиксирование с использованием термоусадочной трубки.
Это сложный способ, требующий аккуратности, соответствующего опыта и железных нервов. В данной инструкции рассмотрим оплетение провода питания, удлинителя ATX, на примере рекомендаций от Нильса ( MDPC-X.)
Нам понадобится:
Оплетка, термоусаживаемая трубка, зажигалка или фен (кому как предпочтительнее), инструменты для извлечения проводов из коннектора, пластиковые зажимы (на худой конец, подойдут канцелярские металлические), линейка, кусачки для резки оплетки, острое лезвие или ножницы для резки термоусадки.
Расчет длины оплетки
Отталкиваясь от размера провода, отрежьте оплетку нужной длины и слегка подплавьте ее края при помощи зажигалки. При этом, придерживайте оплетку очень близко к области реза, предварительно придав ее правильную округлую форму. Эта нехитрая процедура предотвратит расплетение нитей оплетки, в процессе продевания провода сквозь нее.
Оденьте оплетку на провод используя технику «ползущей гусеницы». Сжимайте и вытягивайте оплетку, придерживая провод внутри. Во избежание зацепов, при использовании жесткой оплетки, можно временно обмотать клемму малярной лентой.
Чтобы правильно расположить оплетку на проводе, перед фиксацией, можно изготовить простой шаблон на манер инструмента от lutro0. Или начертить на обычной бумаге, отрезок 18.5мм. такие простые решения значительно упростят процесс, избавив нас от многочисленных замеров.
Далее требуется определить правильное положение термоусаживаемой трубки на проводе, корректное положение можно видеть на рисунке Нильса. В данном случае используется термоусаживаемая трубка длиной 15мм, видимая часть трубки после усадки будет около 6-7 мм.
Придерживая оплетку (важно,при этом не сбить, замеренное расстояние), одеваем на провод термоусадку. Равномерно нагревая со всех сторон, используя фен или зажигалку, усаживаем трубку на проводе. Если вы используете зажигалку, делайте это колебательными, волнообразными движениями. Во избежании перегрева и плавления не защищенной части оплетки, сделайте перерыв на 2-3 секунды.
Подождав две-три секунды, вставляем готовый конец провода в коннектор (не забываем предварительно, немного отжать фиксирующие усики клемы). При использовании 15мм термоусадки, лучше это делать пока трубка еще мягкая и не успела остыть, в противном случае техника от MDPC может не работать.
Прежде чем прейти ко второй стороне провода, дайте термоусадке окончательно остыть, в противном случае оплетка может из нее выскочить. Теперь, когда первый конец провода готов, переходим ко второму.
Вытяните оплетку на проводе, используя для удобства зажимы.
Край вытянутой оплетки, как и в предидущем случае, должен находится на расстоянии 18.5мм от внешнего края клеммы. Фиксируем оплетку и вставляем провод в корпус коннектора. Используя полученые знания и приобетенный опыт, повторяем процедуру со вторым проводом.
Если все рекомендации были соблюдены, получим аккуратные провода в оплетке и радуемся проделанной работе.
Расчет длины оплетки
Как и в предидущем варианте, расчитаем длину оплетки, с учетом дальнейшего растяжения:
Расположение оплетки внутри коннектора
Одеваем оплетку на провод, натягиваем ее на клемму:
Одеваем сверху термоусадку, из негорючего материала (как вариант можно использовать фольгу или термостойкую пленку), но как правило, термоусаживаемые трубки большинства известных производителей, обладают высоким порогом горючести.
Далее нам понадобится только зажигалка:
Равномерно прогреваем только кончик термоусадки со всех сторон, греем достаточно сильно, чтобы оплетка находящаяся под ней начала плавиться.
Рекомендуется работать в хорошо проветриваемом помещении!
Вставляем конец оплетенного провода в коннектор.. Просто, красиво и надежно!
При оплетении проводов с трехпиновым разъемом, от вентиляторов например.. иногда может потребоваться растяжение термоусаживаемой трубки до нужного диаметра:
Товарищ Alex_NIKO, величайший гуру по оплетке на постсоветском пространстве
, был очень рад и дал согласие на размещение своего труда в этой теме, за что ему огромное спасибо!
ИНСТРУКЦИЯ ПО ПРИГОТОВЛЕНИЮ ПРОВОДОВ В ДОМАШНИХ УСЛОВИЯХ от комрада HDD (c)
спойлер Что нужно для работы:
Все это можно купить в магазине электропроводки уложившись в 100-160 грн, а если вы хоть чуток взрослый человек, то у вас есть дома 80% из этого списка.
— По пайке! Алюминий и медь окисляются при контакте с воздухом (или чем то-там, не помню
), в итоге мы имеем невидимую для глаз пленку, которая не дает олову припаятся к контакту. При пайке без канифоли, спирт не прокатит, ваша оловяная печать разрушится от малейшего физического испытания, клянусь!
Что бы качественно и мирно паять нужно сперва намазать объекты пайки канифолью, а затем уже наносить на них олово. После того как мы залудили провод и нужную часть контакта, то можно приступать к «сварке». Как только припой схватится, он станет однородным, и за секунду остынет. Все, отшлифуем неровности пайки надфилем, и усаживаем все это дело в термоусадку.
— Теперь по обжимке! Обжимать разъемы для БП легче всего, нужно оголить 3-5мм провода, и сперва загнуть те усики, которые поменьше, а затем те, что побольше укоротить, и тоже обжать. При обжимке первая, та которая маленькая пара усиков может немного «прихватить» оплетку провода, так будет надежней, на контакт с жилами провода это не повлияет.
Обработка разъемов для вентиляторов отличается тем, что там сразу стоит обжать усики без провода, создав колечко, а затем вдеть туда провод, и завершить начатое, так удобней. Разъем папа придется паять, и паять его надо в разобранном виде! К примеру зажимаем контактные штыри в тисках, а корпус тянем плоскогубцами, вуаля. Делается это для того, что бы при пайке штырь не перегрел пластиковый корпус, тем самым уничтожив разъем. Если этого не сделать, есть риск поплавить «шахту» для штырька, и тогда ничего в него не зайдет.
— Постобработка! После того как разъем обжат/спаян нужно повернуть его вверх контактом, и нанести на усики слой суперклея, тогда оплетка провода и контакт разъема будут надежно скреплены, и вряд ли порвутся
Было бы неплохо иметь в своем распоряжении самый простой мультиметр с функцией прозвонки, стоит от 28 грн. Вещь полезная, проверите ею правильность распиновки.
Распиновки, которые нужно знать оверу:
Затарился немного проводами и не только))
Рас уж решил переделывать весь звук в авто — решил затариться по полной всем что необходимо.
Рамку для магнитолы к сожалению не нашел, но наткнулся на магазин с различными проводами.
Выбор пал на провода Premier. В линейке есть и омедненный алюминий, от которого я сразу отказался, и покрытая серебром и оловом медь, от них отказался из-за цены. Выбор остановил на чисто медных проводах. Ну и хотелось мне очень чтобы провода были круглые по сечению. Ну и за одно в дополнительной изоляции.
В общем купил вот такие акустические проводочки:

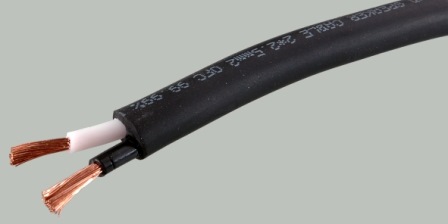

Кабель акустический медный OFC 99,9% PREMIER 2 x 2.50мм2 (OD6.8мм), витая пара — 12 метров
Кабель акустический медный OFC 99,9% PREMIER 2 x 1.50мм2 (OD8.8мм), витая пара — 12 метров
Так же купил межблок на сабовое звено. У меня какой-то NONAME на саб стоял.
Купил такой вот.

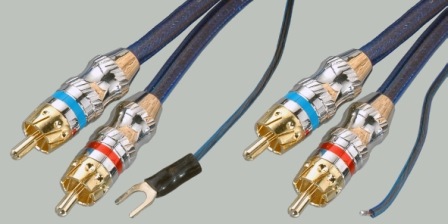

Шнур 2 x RCA `шт` — 2 x RCA `шт` (3 экрана) с жилой управления, металл `позолоченный` OD6.0+2.0+6.0мм 5.0м, в блистере

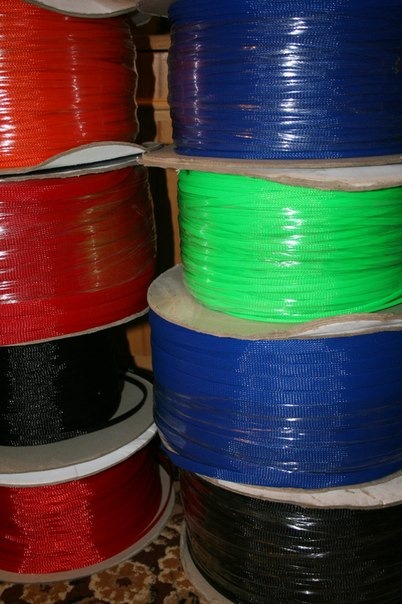

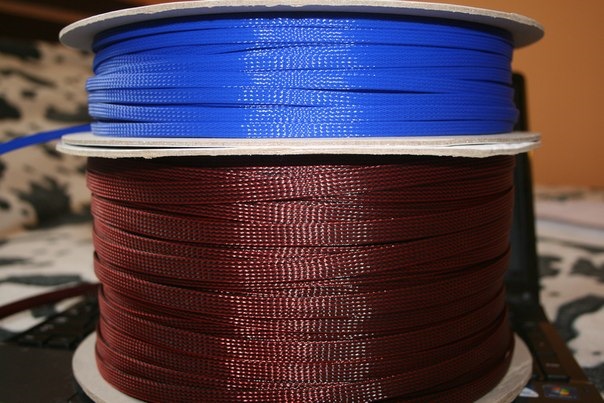

Еще заказал разной оплетки для проводов «Змеиная кожа».
12мм красно-черная — 8 метров (Сила)
12мм черная — 4 метров (Земля)
6мм красная — 6 метров (Сила)
6мм черная — 10 метров (Земля + Акустические)
6мм синяя — 15 метров (межблоки)

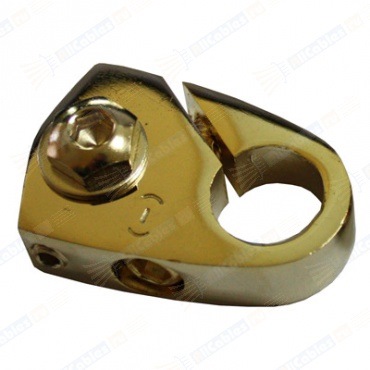

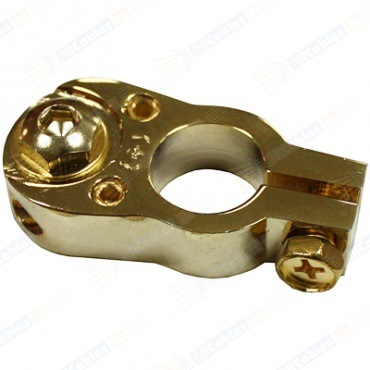

Так же заказал клеммы для аккумулятора новые. Belsis. Позолоченная бронза.
Взял 2 разные.
Ну и чтобы навести некоторую красоту под капотом, затарился вот такой интересной оплеткой.

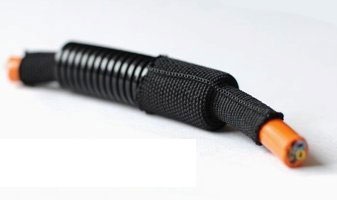

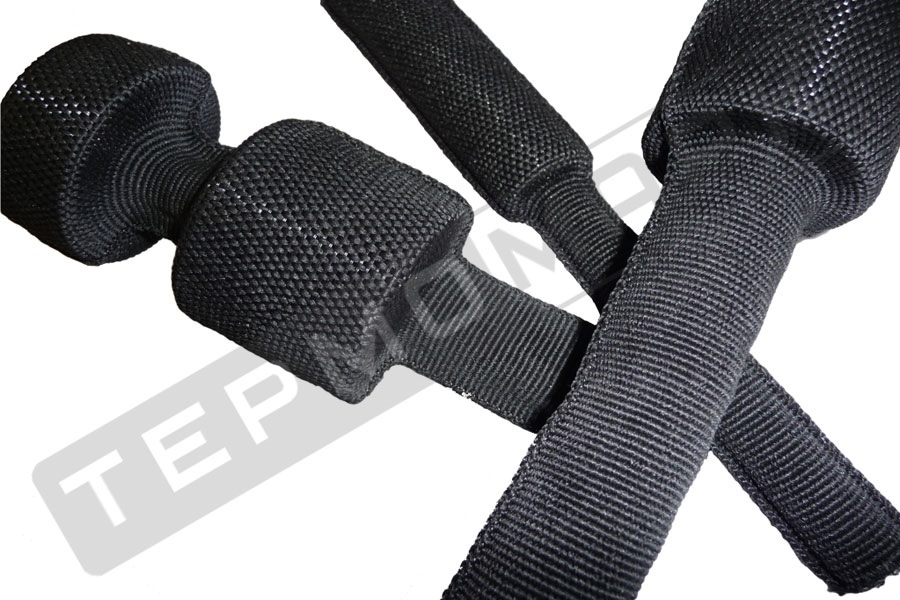

Термоусаживаемая оплётка для провода и кабеля из полиэстера innoSHRINK.
Термоусадочная оплетка из полиэфирных волокон стойких к истиранию комбинированных с нитью из модифицированного полиолефина. Используется для формирования и защиты жгутов проводов. Обеспечивает защиту от перетирания и деформаций шлангов и трубопроводов автотранспортных средств, в том числе в системах охлаждения двигателя.
— Негорючая
— Обладает незначительным весом и очень высокой гибкостью
— Отсутствие галогенов допускает использование во внутрисалонном пространстве автомобилей
— Коэффициент усадки 2:1
— Температура начала усадки от 135°С
— Температура гарантированной усадки от +180°С до +220°С
— Стойкая к бензину, дизельному топливу, маслам, антифризам и тормозным жидкостям
— Стандартный цвет: черный
Интересная штука. Смотрится на много лучше гофры, а поверх нее изолента)))
Надеюсь получится красиво))
Ну а чтобы разные провода, особенно КГ-50 обжимать нормальными наконечниками, прикупил вот пресс-клещи:

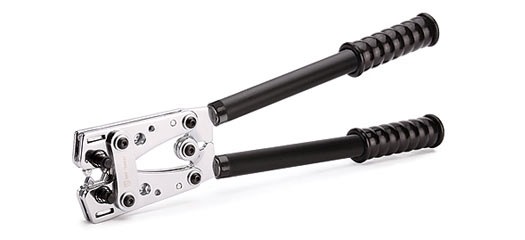

ПКГ-50 (КВТ) Пресс-клещи.
Диапазон сечений: медные наконечники 6-50 мм2
Длина: 390 мм
Встроенные матрицы револьверного типа
Гексагональный обжим
Опрессовка одним движением
Корпус из 5-ти миллиметровой стали
Обработка поверхности: хромирование
К сожалению тот провод, который у меня был 0/1Ga оказался не медным, а омедненным алюминием. Ну оно и видно было, срез белый. Решил использовать на силу КГ-50.
Благо в змейке смотрится он более чем презентабельно)))
Дистрибьютеры подходящие не нашел, зато попалась на глаза медная планка 5*12*1350
Из нее буду делать подходящие дистрибьтеры, в том числе с предохранителями.
Стояла как уцененка на витрине. Отдал за такой кусок чистой меди 200р.

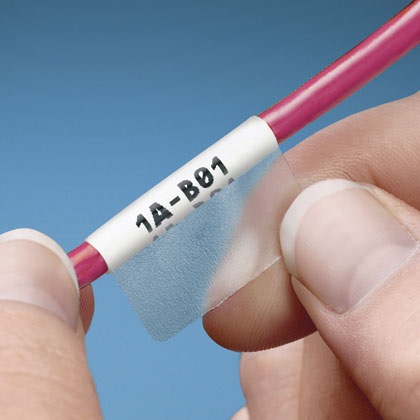

Ну и наконец чтобы не потеряться в проводах и четка знать какой откуда — прикупил такие вот самоламинирующиеся маркеры.
Они выполнены в формате А4. Взял 2-х размеров. На них можно печатать, а можно писать маркером просто. Пока не понял как печатать на нем…
Нужно еще затариться всем необходимым для изготовления подиумов))) И пара новый генератор уже заказывать…
