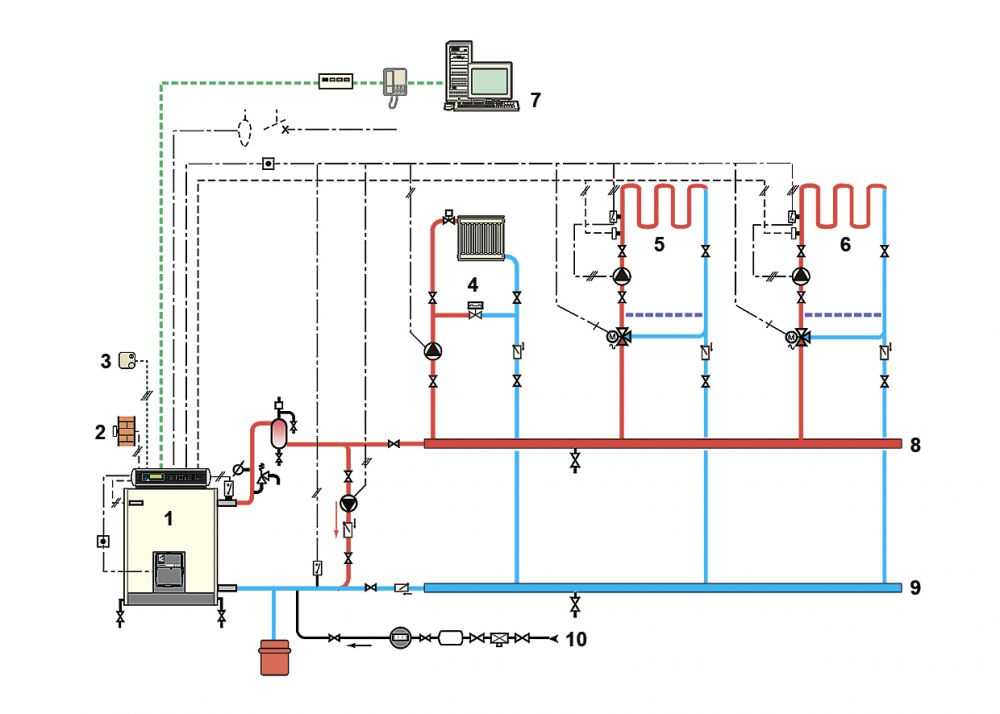

Как делается обвязка котла отопления
Что это — обвязка котла отопления? Говоря просто, это все оборудование, которое необходимо для обеспечения нормальной работы отопительного агрегата и транспортировки нагретого теплоносителя от теплообменника к радиаторам. Причем схема обвязки может меняться в зависимости от типа отопительного котла, его расположения, а также наличием дополнительного оборудования.
Следует помнить, что готовых решений, оптимально соответствующих требованиям каждого помещения или здания не существует.
Какие трубы лучше для обвязки котельной
У каждого материала есть свои особенности, которые влияют на его эксплуатационные характеристики. При выборе труб для обвязки котельной необходимо обращать внимание на теплоизоляционные свойства, сложности связанные с монтажом, а также стоимость. Наиболее популярными являются следующие решения:
Обвязка котла полипропиленом
Полипропиленовые трубы — практически идеальный материал для обвязки, но не без своих недостатков. К преимуществам следует отнести:
Обвязка котла медными трубами
Монтаж обвязки медными трубами требует от мастера определенного профессионализма, а от заказчика существенных материальных затрат. Использование медных труб имеет и свои преимущества:
При всех своих достоинствах, медная обвязка имеет несколько недостатков, в основном связанных с процессом эксплуатации — медь нельзя утопить в стены, а также нуждается в надежной изоляции. Воздействие тока на медь губительно.
Как правильно сделать обвязку твердотопливного котла
Устройство ТТ оборудования и принцип его работы существенно влияет на отличия в подключении его к системе отопления. Стоит учитывать, что одновременная обвязка электрического и твердотопливного котла также имеет свои нюансы, которые могут влиять на их производительность и эксплуатацию. Что необходимо учитывать в таком случае?
Как правильно сделать обвязку газового котла
Если говорить о схеме подключения газового котла, стоит заметить, что готовых решений в этом случае просто не существует. Схема обвязки газового котла зависит от того, как именно будет использоваться водогрейное оборудование, сколько отдельных систем отопления будет обеспечивать теплом. При этом стоит учитывать следующие рекомендации:
Обвязка котла дрова-электричество
Обвязка котла отопления на твердом топливе и электричестве может быть выполнена последовательным и параллельным способом. Суть установки сразу двух видов отопительного оборудования состоит в том, чтобы обеспечить непрерывный нагрев теплоносителя в системе. Выполняется это следующим образом:
Существует несколько вариантов такого решения, но основным остается использование эжектора. При этом обязательным условием является врезка котла под небольшим углом, чтобы не допустить обратной циркуляции теплоносителя. Таким же образом выполняется и обвязка пеллетного котла отопления. При необходимости включается электрокотел и продолжает отапливать помещение, пока не заработает основной источник отопления.
Как правильно сделать обвязку дизельного котла
Обвязка котельной с дизельным котлом подразумевает установку дополнительного оборудования, которое обеспечивает стабильную циркуляцию теплоносителя и работу системы отопления. Обязательным является использование следующих узлов:
Обвязка топливного бака для дизельного котла должна учитывать установку насоса для подачи топлива, а также самого накопительного резервуара.
Существует возможность подключения в одну сеть дизельного и твердотопливного котла. В таком случае собирается последовательная схема. Основным источником нагрева выступает ТТ оборудование. При снижении интенсивности нагрева теплоносителя включается дизельный нагреватель. Так как в последней модели присутствует вся необходимая автоматика, при установке правильных настроек, вмешательство в процесс непрерывного нагрева, человеком, будет минимальным. Обязательно понадобится рассчитать схему обвязки ТТ котла дизельного и теплоаккумулятора.
Оборудование для обвязки котла отопления
Оборудование, которое используется для обвязки любого котла отопления должно выполнять несколько важных функций. А именно:
Для достижения этих основных требований используется следующее оборудование:
Также может понадобиться дополнительная арматура для обвязки котлов: предохранительные клапаны, расширительные баки, топливные насосы, датчики давления и т.д.
Комплектующие для обвязки котельной
Помимо приобретения специального оборудования, для обеспечения работы котла понадобятся расходные материалы, с помощью которых и будет выполняться его обвязка.
Готовых решений обвязки котла не существует! Проект составляется на месте с учетом особенностей отапливаемого здания и используемой системы отопления.
Организация газовой котельной. Часть 2
Из чего состоит обвязка котельной?
Обвязка включает в себя полный комплект оборудования котельной, наличие которого является условием для подключения газа к объекту. Так, газовый котел должен быть снабжен манометром, термометром, предохранителем, аварийным термостатом и датчиками безопасности, а также подведен к газовой магистрали с помощью металлической трубы. Водогрейные и расширительный баки, циркуляционные насосы, и все контрольно-измерительные устройства соединяют запорно-распределительной и предохранительной арматурой и опутывают сетью труб.
Кроме того, в помещении должна быть смонтирована электропроводка, проведены водопровод и канализация.
Что такое модульная обвязка?
Так называют появившуюся сравнительно недавно систему обвязки котельной, которая представляет собой готовый термогидравлический модуль, укомплектованный элементами группы безопасности, термометрами, циркуляционным насосом, трехходовым клапаном и прочей арматурой. Его остается только установить и подключить к котлу и к контурам отопления и ГВС. Конечно, все элементы обвязки можно собрать и по отдельности, но применение модуля существенно упрощает монтаж системы, в частности — гарантирует совместимость диаметров труб и резьбовых соединений.
Для чего служит расширительный бак?
Результатом увеличения объема жидкости (при нагреве) может стать повышение давления в системе, грозящее повреждением крепежа запорно-распределительной арматуры, а уменьшение объема (при понижении температуры) может привести к нарушению ее циркуляции. Задача расширительного бака — компенсировать изменение объема теплоносителя (воды): собирать его избыток и восполнять недостаток.
Выпускают расширительные баки трех видов: для теплоносителя (красного цвета), для питьевой воды (голубые) и для ГВС (белые)
Расширительные баки для систем отопления
Гидроаккумуляторы для питьевой воды
Объем бака рассчитывают как разность увеличения объема жидкости при максимально допустимом изменении ее температуры с учетом минимальной гидростатической и предельно допустимой величин давления. В системах с принудительной циркуляцией используют закрытые баки, которые располагают или в корпусе котла (настенного), или в удобном месте обвязки котельной, а с естественной циркуляцией — открытые (связанные с атмосферой), их ставят в верхней точке системы.
Теплоноситель: вода или антифриз?
Зимой, в домах непостоянного проживания или в случае перебоев с подачей газа, отсутствие обогрева в течение двух дней при —20°С и ниже может привести к тому, что вода в трубах замерзнет и система отопления выйдет из строя. С теплоносителем в виде гликолевого раствора (антифриза) — этиленового или полипропиленового — этого не произойдет. Даже при более низкой температуре он не превратится в лед, а перейдет в желеобразное состояние. Однако, рассчитывая объем расширительного бака и мощность насоса, нужно исходить из того, что вязкость и температурный коэффициент у антифриза выше, чем у воды, а теплоемкость на 15–20% ниже, что влияет на подбор мощности радиаторов. Антифриз нельзя использовать в системах из стальных оцинкованных труб, а для герметизации мест соединения с запорно-регулировочной арматурой понадобится особое уплотнение.
Если в инструкции к котлу производитель указывает, что использование антифриза недопустимо, то при нарушении данного запрета потребителю будет отказано в гарантийном обслуживании оборудования
Типы водонагревателей
Проточный водонагреватель (газовая колонка) состоит из горелки для нагрева проходящей через теплообменник воды и автоматики безопасности. Если горелка модулирующая (автоматически регулирует высоту пламени при разном расходе воды), это позволит поддерживать заданную температуру, несмотря на перепады давления в водопроводе. Основное достоинство колонок — в их экономичности. Производительность напрямую зависит от мощности прибора: чем она выше, тем больше горячей воды в единицу времени он обеспечит.
Накопительный водонагреватель служит как емкость для запаса большого количества горячей воды (100–500 л), которую можно подать сразу в несколько точек разбора.
При открытии крана холодная вода, поступая в бак, вытесняет из него уже нагретую воду, а автоматика поддерживает в накопителе постоянную температуру (время нагрева зависит от объема бака). Многие модели оснащены пьезоподжигом и являются электронезависимыми.
Водонагреватель косвенного нагрева (бойлер) в сочетании с одноконтурным котлом успешно конкурирует с двухконтурным теплогенератором, особенно когда в большом количестве воды нуждается сразу несколько точек разбора. Внутри прибора находится змеевик в виде керамического греющего элемента в стальном патроне, подключаемый к котлу через отдельный управляемый контур с насосом. Объем бойлера — от 80 до 1000 л, мощность — от 25 до 65 кВт. Время нагрева воды зависит от мощности котла и размера змеевика.
Группа безопасности котла
Это комплект устройств для измерения и ограничения давления и отвода воздуха (манометр, предохранительный клапан и воздухоотводчик), собранные в одном корпусе. Двухконтурные настенные газовые агрегаты чаще всего имеют встроенную группу безопасности. Для правильной работы воздухоотводчика ее обычно помещают над верхней точкой котла. От предохранительного клапана должна отходить труба утилизации теплоносителя, который будет вытекать при срабатывании сбросника. Любой элемент группы может быть заменен.
Важный элемент безопасности котла — контур заземления с сопротивлением не менее 10 Ом. Если он отсутствует, многие агрегаты зарубежного производства просто не запустятся
Группа безопасности котла ST XF90335A
Группа безопасности котла Far
Группа безопасности водонагревателя
Группа безопасности SYR
Группа безопасности SFR
Основной фактор безопасности в данном случае — ограничение давления. В небольших нагревателях этой цели служит клапан сброса давления, но бойлеру или прибору объемом свыше 100 л без группы специальных устройств не обойтись. Они удержат давление в нормальных значениях, не дадут горячей воде проникать назад в систему водоснабжения и осуществят контроль работы агрегата. Кроме того, бойлеры на 80 л и более должны быть оснащены гидроаккумуляторами для ГВС. Весь излишек воды при нагревании будет уходить в этот расширительный бак, а при начале водоразбора заполнять водонагреватель.
Группу безопасности водонагревателя ставят всегда на входе холодной воды в направлении, указанном на корпусе прибора.
Противопожарные требования к котельной
Соответствующие требования содержатся в СНиП «Отопление, вентиляция и кондиционирование» и в МДС 41-2.2000 «Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов».
В частности, там говорится, что обособленное здание котельной должно находиться у глухой части стены жилого дома на расстоянии по горизонтали от окон и дверей не менее 1 м. Строение не может быть связано со стеной дома. Необходимый предел огнестойкости ограждающих стен и конструкций котельной — 0,75 ч, а предел распространения по ним огня должен быть нулевым. Допустимая высота потолка — от 2,5 м. Остекляют помещение из расчета 0,03 м² на кубометр объема. Постройка должна иметь дверь, выходящую непосредственно на улицу. Возможен второй выход в подсобный отсек с противопожарной дверью третьего типа.
Как организовать вентиляцию в котельной?
Помещению котельной необходима вентиляция в объеме 3-кратного воздухообмена в час. Это позволит удалить газ даже при малейшей его утечке и обеспечить котел воздухом для горения топлива (если он не оборудован коаксиальным дымоходом). Чаще всего организуют естественную вентиляцию, предусматривающую отверстие для притока воздуха в виде жалюзийной решетки и металлический вытяжной канал. В случае отдельно стоящей котельной решетку устанавливают во входной двери, а во внутридомовых котельных — в наружной стене. Диаметр решетки и вентканала рассчитывают исходя из того, что приток должен быть равен объему вытяжки плюс количество воздуха, нужное для горения газа.
Чем должно быть отделано помещение котельной?
Котельную необходимо отделить от смежных помещений стенами из негорючих материалов. Кирпичные или бетонные поверхности оштукатуривают и окрашивают, облицовывают керамической плиткой или металлическими панелями. Деревянные стены следует обработать огнезащитной пропиткой, покрыть отражающей теплоизоляцией и обшить ГКЛО (огнестойким гипсокартоном).
Оставленные без отделки поверхности из минеральных материалов неизбежно будут пылить, что негативно повлияет на работу котельного оборудования и даже может стать причиной его поломки
Оборудование котельной должно быть защищено на случай протечек. С этой целью можно предусмотреть сливной трап, а можно гидроизолировать пол по периметру помещения на высоту 5–10 см (в зависимости от объема воды в системе) и установить котел на постамент, чтобы исключить его контакт с водой. Пол выравнивают цементно-песчаной стяжкой и отделывают керамической или керамогранитной плиткой.
Потолок окрашивают, монтируют на нем металлическую реечную конструкцию либо обшивают ГКЛО на металлопрофилях.

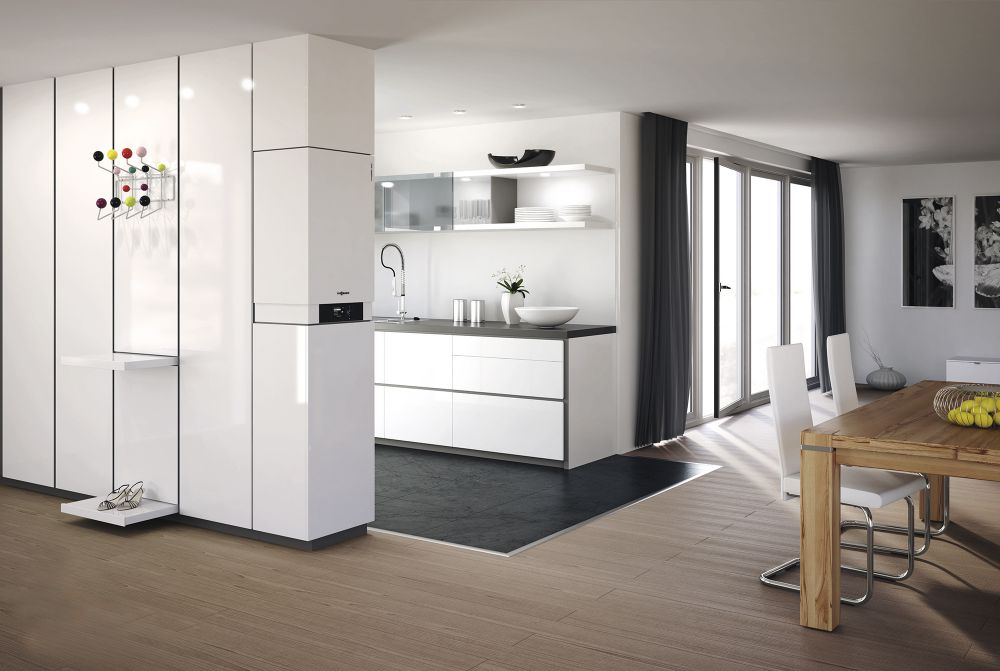

Требования к помещению кухни для установки газового котла
Минимальная высота потолка в помещении — 2,5 м. Обязательно наличие окна с форточкой, открывающегося наружу. Для вентиляции приток воздуха должен быть равен объему вытяжки плюс количество воздуха, необходимое для горения газа.
Рассчитать мощность М вытяжки можно по формуле:
М = (S × H × 12) + 30%, где:
S — площадь кухни, м²;
H — высота потолка, м;
12 — кратность воздухообмена (по нормам СЭС) в помещении с газовым котлом;
30% — минимальный запас мощности для эффективной очистки воздуха.
Обратите внимание! 30% запаса мощности достаточно, только если вытяжка находится прямо над котлом. В иных случаях требуется прибавлять еще 15% на каждый поворот воздуховода и еще 10% на каждый метр трубы. Вентиляционный канал должен быть выведен на высоту дымохода. Чтобы обеспечить приток воздуха, внизу двери в смежное помещение врезают решетку или оставляют зазор площадью не менее 0,025 м².
Если рекомендации по установке, содержащиеся в инструкции к котлу и в нормативных источниках (СНиП и др.), несколько отличаются, целесообразнее следовать руководству производителя, так как в нем учтены особенности конкретного устройства
Котел устанавливают на стене из негорючего материала. Благодаря особому крепежу, между ними сохраняется промежуток не менее 10 см. Крепление агрегата на стенах, покрытых штукатуркой или имеющих негорючую или трудногорючую облицовку, допустимо, если будет соблюден тот же зазор, а поверхность изолирована экраном из кровельной стали по листу асбеста толщиной не менее 3 мм. Экран должен выступать за корпус оборудования на 10 см по бокам и на 70 см снизу и сверху.
Электронезависимые и электрозависимые системы отопления
Электронезависимая система с естественной циркуляцией теплоносителя обладает важнейшим преимуществом — она никак не привязана к электроснабжению дома. В электронезависимом газовом котле температуру регулируют вручную, меняя интенсивность подачи газа к горелке. Минус таких систем заключается в отсутствии автоматизации и возможности обслуживания теплых полов. Не получится реализовать автоматическую регулировку комнатной температуры, а также погодную зависимость.
Электрозависимая система подразумевает установку турбинного котла со встроенным вентилятором при невозможности монтажа дымовой трубы с достаточной тягой. Продукты сгорания выводятся через внутренний канал коаксиального дымохода. Также котлы с принудительной тягой используют в случаях, когда нежелателен забор воздуха для горения из помещения.
Системы с автоматизированными теплогенераторами меньше по габаритам. В отличие от электронезависимых чугунных газовых котлов, им не требуется расширительный бак. Благодаря электронной плате управления, участие потребителя в обслуживании системы исключено. Котлы имеют защиту от замерзания при работе в режиме энергосбережения: в нужный момент агрегат включается для прогревания и запускается циркуляционный насос.
Комбинированная система отопления предполагает использование электронезависимого котла в сочетании с электрическим циркуляционным насосом, призванным повысить эффективность работы оборудования. Правда, при обесточивании, когда теплоноситель будет перемещаться естественным образом — за счет конвекции, а не принудительно, эффективность резко упадет, но с возобновлением электропитания она поднимется до прежнего уровня.
Схема отопления: однотрубная, двухтрубная или коллекторная?
Однотрубная схема. В данном случае отопительные приборы в каждом стояке и подводящей ветви соединены одной трубой, и теплоноситель протекает последовательно через все радиаторы. Такой вариант разводки обойдется дешевле других, но вряд ли это сможет компенсировать ее очевидные минусы. Последовательное подключение радиаторов не позволяет регулировать интенсивность нагрева одного из них без последствий для других, так что достичь высокого уровня комфорта не удастся. К тому же для ремонта одного неисправного прибора придется отключать всю систему.
Двухтрубная схема. При такой разводке вода, охлаждаясь при прохождении через радиатор, поступает не в следующий за ним отопительный прибор, а в котел, двигаясь по обратному трубопроводу. В итоге температура воды на входе в каждый из радиаторов соответствует расчетной, что позволяет использовать приборы одного размера при одинаковой потребности в энергии. Температуру радиаторов можно регулировать с помощью термостатического вентиля.
При двухтрубной схеме разводки трубы отопления прокладывают скрыто, заделывая их в конструкцию пола и стен, что предпочтительнее с точки зрения дизайна интерьера
