призма николя это? Если можно развернуто)
Призма Николя — поляризационное устройство, в основе принципа действия которого лежат эффекты двойного лучепреломления и полного внутреннего отражения. Устройство изобрёл Уильям Николь в 1828 г.
Призма Николя представляет собой две одинаковых треугольных призмы из исландского шпата, склеенных тонким слоем канадского бальзама. Призмы вытачиваются так, чтобы торец был скошен под углом 68° относительно направления проходящего света, а склеиваемые стороны составляли прямой угол с торцами. При этом оптическая ось кристалла (AB) находится под углом 64° с направлением света.
Апертура полной поляризации призмы составляет 29°. Особенностью призмы является изменение направления выходящего луча при вращении призмы, обусловенное преломлением скошенных торцов призмы. Призма не может применяться для поляризации ультрафиолета, так как канадский бальзам поглощает ультрафиолет.
Свет с произвольной поляризацией, проходя через торец призмы испытывет двойное лучепреломление, расщепляясь на два луча — обыкновенный, имеющий горизонтальную плоскость поляризации (AO) и необыкновенный, с вертикальной плоскостью поляризации (OE). После чего обыкновенный луч испытывает полное внутреннее отражение о плоскость склеивания и выходит через боковую поверхность. Необыкновенный беспрепятственно выходит через противоположный торец призмы..
Призма Николя находит своё применение наряду с прочими поляризационными устройствами в различных областях науки и техники, хотя полавляющей частью они ныне заменены на более технологичные.
До появления дешёвых поляроидных плёнок призма Николя использовалась для просмотра стереофотографий, проецируемых на экран (предложено Андертоном в 1891 г.
николь
Смотреть что такое «николь» в других словарях:
НИКОЛЬ — (Nicolle) Шарль Жюль Анри (1866 1936), французский бактериолог. В 1928 г. награжден Нобелевской премией по медицине за открытие (1909) того, что переносчиком сыпного тифа является платяная вошь. Позднее он определил различия между классическим и… … Научно-технический энциклопедический словарь
НИКОЛЬ — (Nicolle) Шарль (1866 1936), французский микробиолог и паразитолог. Установил (1909), что переносчик сыпного тифа платяная вошь. Нобелевская премия (1928) … Современная энциклопедия
НИКОЛЬ — (Nicole) Пьер (род. 12 окт. 1625, Шартр – ум. 16 нояб. 1695, Париж) – франц. грамматик и теолог; янсенист. Вместе с Арно он написал «L Art de penser» (1662), в которой выступает как картезианец, находящийся также под влиянием Паскаля. Философский … Философская энциклопедия
николь — сущ., кол во синонимов: 1 • призма (7) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
НИКОЛЬ — син. термина призма Николя. Геологический словарь: в 2 х томах. М.: Недра. Под редакцией К. Н. Паффенгольца и др.. 1978 … Геологическая энциклопедия
николь — Призма Николя [Англо русский геммологический словарь. Красноярск, КрасБерри. 2007.] Тематики геммология и ювелирное производство EN nicol … Справочник технического переводчика
Николь — Фамилия: Николь, Пьер: Николь, Пьер (богослов) (фр. Pierre Nicole) известный французский моралист и богослов. Пьер Николь (фр. Pierre Nicole, 1909 1987) советский разведчик, участник «Красной капеллы». Шарль Николь (фр. Charles… … Википедия
Николь П. — Пьер Николь (фр. Pierre Nicole; 1625 1695) известный французский моралист и богослов. Занимаясь в Париже изучением богословия и древнееврейского языка, Николь сблизился с Пор Роялем, стал там профессором и принимал деятельное участие во всех… … Википедия
Николь Г. — Олимпийские награды Регби Серебро 1900 Регби Герберт Ст. Джон Николь (англ. Herbert St. John Nicol) британский регбист, серебряный призёр летних Олимпийских игр 1900. На Играх Николь входил в сборную Великобритании, которая в единственном матче … Википедия
Николь Ш. — Шарль Жюль Анри Николь Charles Jules Henry Nicolle выдающийся бактериолог, лауреат Нобелевской премии по физиологии и медицине (1928) Дата рождения … Википедия
НИКОЛЬ
Смотреть что такое «НИКОЛЬ» в других словарях:
НИКОЛЬ — (Nicolle) Шарль Жюль Анри (1866 1936), французский бактериолог. В 1928 г. награжден Нобелевской премией по медицине за открытие (1909) того, что переносчиком сыпного тифа является платяная вошь. Позднее он определил различия между классическим и… … Научно-технический энциклопедический словарь
НИКОЛЬ — (Nicolle) Шарль (1866 1936), французский микробиолог и паразитолог. Установил (1909), что переносчик сыпного тифа платяная вошь. Нобелевская премия (1928) … Современная энциклопедия
НИКОЛЬ — (Nicole) Пьер (род. 12 окт. 1625, Шартр – ум. 16 нояб. 1695, Париж) – франц. грамматик и теолог; янсенист. Вместе с Арно он написал «L Art de penser» (1662), в которой выступает как картезианец, находящийся также под влиянием Паскаля. Философский … Философская энциклопедия
николь — сущ., кол во синонимов: 1 • призма (7) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
николь — Призма Николя [Англо русский геммологический словарь. Красноярск, КрасБерри. 2007.] Тематики геммология и ювелирное производство EN nicol … Справочник технического переводчика
Николь — Фамилия: Николь, Пьер: Николь, Пьер (богослов) (фр. Pierre Nicole) известный французский моралист и богослов. Пьер Николь (фр. Pierre Nicole, 1909 1987) советский разведчик, участник «Красной капеллы». Шарль Николь (фр. Charles… … Википедия
Николь П. — Пьер Николь (фр. Pierre Nicole; 1625 1695) известный французский моралист и богослов. Занимаясь в Париже изучением богословия и древнееврейского языка, Николь сблизился с Пор Роялем, стал там профессором и принимал деятельное участие во всех… … Википедия
Николь Г. — Олимпийские награды Регби Серебро 1900 Регби Герберт Ст. Джон Николь (англ. Herbert St. John Nicol) британский регбист, серебряный призёр летних Олимпийских игр 1900. На Играх Николь входил в сборную Великобритании, которая в единственном матче … Википедия
Николь Ш. — Шарль Жюль Анри Николь Charles Jules Henry Nicolle выдающийся бактериолог, лауреат Нобелевской премии по физиологии и медицине (1928) Дата рождения … Википедия
НИКОЛЬ
Смотреть что такое «НИКОЛЬ» в других словарях:
НИКОЛЬ — (Nicolle) Шарль Жюль Анри (1866 1936), французский бактериолог. В 1928 г. награжден Нобелевской премией по медицине за открытие (1909) того, что переносчиком сыпного тифа является платяная вошь. Позднее он определил различия между классическим и… … Научно-технический энциклопедический словарь
НИКОЛЬ — (Nicolle) Шарль (1866 1936), французский микробиолог и паразитолог. Установил (1909), что переносчик сыпного тифа платяная вошь. Нобелевская премия (1928) … Современная энциклопедия
НИКОЛЬ — (Nicole) Пьер (род. 12 окт. 1625, Шартр – ум. 16 нояб. 1695, Париж) – франц. грамматик и теолог; янсенист. Вместе с Арно он написал «L Art de penser» (1662), в которой выступает как картезианец, находящийся также под влиянием Паскаля. Философский … Философская энциклопедия
николь — сущ., кол во синонимов: 1 • призма (7) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов
НИКОЛЬ — син. термина призма Николя. Геологический словарь: в 2 х томах. М.: Недра. Под редакцией К. Н. Паффенгольца и др.. 1978 … Геологическая энциклопедия
николь — Призма Николя [Англо русский геммологический словарь. Красноярск, КрасБерри. 2007.] Тематики геммология и ювелирное производство EN nicol … Справочник технического переводчика
Николь — Фамилия: Николь, Пьер: Николь, Пьер (богослов) (фр. Pierre Nicole) известный французский моралист и богослов. Пьер Николь (фр. Pierre Nicole, 1909 1987) советский разведчик, участник «Красной капеллы». Шарль Николь (фр. Charles… … Википедия
Николь П. — Пьер Николь (фр. Pierre Nicole; 1625 1695) известный французский моралист и богослов. Занимаясь в Париже изучением богословия и древнееврейского языка, Николь сблизился с Пор Роялем, стал там профессором и принимал деятельное участие во всех… … Википедия
Николь Г. — Олимпийские награды Регби Серебро 1900 Регби Герберт Ст. Джон Николь (англ. Herbert St. John Nicol) британский регбист, серебряный призёр летних Олимпийских игр 1900. На Играх Николь входил в сборную Великобритании, которая в единственном матче … Википедия
Николь Ш. — Шарль Жюль Анри Николь Charles Jules Henry Nicolle выдающийся бактериолог, лауреат Нобелевской премии по физиологии и медицине (1928) Дата рождения … Википедия
Поляризационные приспособления: Призма Николя, дихроичные пластинки, поляроиды
Для изготовления поляризаторов и анализаторов на практике применяют
двоякопреломляющие кристаллы. Из монокристаллов исландского шпата
изготовляют так называемые призмы Николя (или просто — н ик о л и).

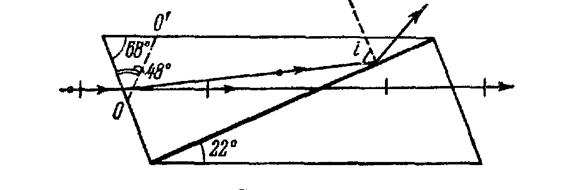

Николь представляет собой двойную призму, склеенную в промежутке канадским бальзамом. Призмы выкалываются из кристалла под такими углами, чтобы необыкновенный луч, падающий на переднюю грань, проходил насквозь, практически не преломляясь (рис. 12.9). Обыкновенный луч при этом преломляется и падает на прослойку канадского бальзама.
Канадский бальзам — вещество, прозрачное для видимого света, с показателем преломления
. Показатель преломления канадского бальзама имеет промежуточное значение между показателями преломления обыкновенного (no=1,658) и необыкновенного лучей (ne=1,486) лучей, идущих в призме по направлениям, указанных на рисунке. При выбранной геометрии призмы Николя и подходящем угле падения обыкновенный луч испытывает в слое бальзама полное внутреннее отражение, а необыкновенный луч проходит через призму. Призма Николя служит превосходным поляризатором (вышедший луч полностью поляризован), но большие высококачественные кристаллы исландского шпата являются редкостью и изготовление такого прибора достаточно большого сечения очень дорого. Кроме того, канадский бальзам поглощает ультрафиолетовое излучение, и в качестве поляризаторов в ультрафиолете обычно используют призмы Волластона, также изготовленные из исландского шпата, но без склейки канадским бальзамом. Направления оптических осей в двух кусках шпата, из которых состоит, взаимно перпендикулярны.
2. Дихроичные пластинки, анизотропное поглощение.
При прохождении некоторых двояко преломляющих кристаллов ( простейший кристалл- турмалин) один из лучей (чаще обыкновенный) поглощается кристаллом сильней, чем другой. Поэтому проходя такой кристалл, оба луча поляризованные во взаимно перпендикулярных плоскостях, выходят из кристалла с существенно различной интенсивностью, и поэтому прошедший через кристалл свет оказывается частично поляризованным ( при толщине кристалла турмалина равной 1мм обыкновенный луч поглощается практически полностью. Это явление носит название дихроизма или анизотропного поглощения. Механизм анизотропного поглощения можно объяснить следующим образом. Анизотропия структуры турмалина приводит к тому, что электроны имеют возможность двигаться преимущественно в одном направлении относительно кристалла. Если поляризация падающей световой волны совпадает с этим направлением, то электрическое поле световой волны вызывает сильную раскачку электронов, передавая им свою энергию, а электроны в свою очередь передают энергию кристаллической решетке. В результате световая волна поглощается. Если же поляризация падающей волны перпендикулярна направлению возможного движения электронов в кристалле, то колебания электронов практически не возбуждаются либо электроны колеблются с небольшой амплитудой, отдавая свою энергию вторичному излучению, а не решетке кристалла. В этом случае световая волна испытывает лишь незначительное поглощение. Из сказанного ясно, почему при облучении кристалла турмалина, на выходе из него образуется линейно поляризованный свет: турмалин пропускает свет лишь той поляризации, которая перпендикулярна направлению возможного движения электронов в кристалле.
3. Поляроиды.Пленочные дихроичные поляроиды изобретены в 20х годах 20столетия. Очень дешевые устройства дали широкую дорогу к практическому применению поляризации. Поляроиды представляют собой искусственно приготовленные коллоидные пленки. Наиболее распространенным материалом для приготовления поляроидов является герапатит, представляющей собой соединения йода с хинином. Этот материал вводят в целлулоидную или желатиновую пленку. В ней ультрамикроскопические кристаллики герапатита каким либо способом (обычно механически, например, протаскиванием вязкой массы через узкую щель) ориентируются своими оптическими осями в одном и том же направлении. Полученная масса, подобно турмалину, действует как один кристалл и поглощает световые колебания, электрический вектор которых перпендикулярен оптической оси. Часто применяют полимер, называемый поливиниловым спиртом. Подбор активаторов определяется дихроизмом молекул и его спектральной областью, а также способностью молекул к ориентации. Хорошей пропускаемостью и высоким поляризующим действием в области 500-700нм обладают поляроиды, изготовленные из растянутой пленки поливинилового спирта, прокрашенной йодом. В пленке образуются длинные цепочки полимерных дихроичных молекул комплексного соединения поливиниловый спирт-йод.
