Советы по использованию

Установочные винты лишены головки, типичной для обычных крепежных аналогов. Нанесение шлица крестообразной или плоской формы производится непосредственно на торец изделия. Если нужно добиться максимальной крепости, надо применять модификации с внутренним шестигранником в шлице. На практике доказано, что такое исполнение повышает силу прокручивания. Риск преждевременного разрушения будет близок к нулю.

Следует учитывать, что наличие внутреннего шестигранника заставляет применять особые монтажные (так называемые имбусовые) ключи. Прочие инструменты для выполнения этой работы не подходят. Можно закручивать винт в деталь полностью. Использование выемок и выступов позволяет сделать фиксацию крепче. Прежде всего, в резьбу закручивают винт, проходящий изделие на всю глубину, а потом его затягивают на внешней стороне.

Стопорные винты в машиностроении могут использоваться для крепления шкивов либо шестерен на валы. Внутрь ступицы закручивают винт. Это изделие торцом вводят в резьбовой проход вала. Подобное соединение превосходно отрабатывает силу трения. Наряду с этим большую роль в плотной фиксации играет упругая деформация между крепежным изделием и деталью.

Установочные (стопорные) винты могут применяться в самых разных сферах. Их используют даже в точном приборостроении. Но, разумеется, надо внимательно изучать особенности конкретной ситуации и допустимые условия. При использовании винтов с высверленным концом и шестигранником внутри требуется проверять их соответствие ГОСТ 28964, DIN 916. Нормативная категория крепости — 12.9, перед монтажом таких винтов предварительно выполняют сверление и нарезают резьбу.

Видеообзор установочных стопорных винтов вы можете посмотреть на видео ниже.

Особенности

Внешне установочный винт (УВ), или, как его еще называют, стопорный винт, можно отличить по отсутствию головки, где шлиц (углубление под плоскую отвертку или шестигранник) находится непосредственно в торце. Корпус крепежа полностью выполнен в виде резьбы и, проходя через гнездо в детали, упирается в него на всю свою длину, что повышает надежность сцепления. Нажимной кончик также бывает различной формы, может быть выполнен из разных материалов (например, нейлона) и предназначен для повышения устойчивости фиксации.

В отличие от большинства других резьбовых крепежей это в основном компрессионное устройство, обычно используемое для создания осевого усилия. УВ может изготавливаться из железа разных марок с различными классами твердости, антикоррозийных сплавов, таких как латунь и нержавеющая сталь, или углеродистых металлов без покрытия и с покрытием:

Мягкая сталь в основном идет с прямым или крестовым шлицем, а шестигранники считаются самыми прочными, чтобы передавать больший крутящий момент и выдерживать максимальные нагрузки без риска деформации.

Особенности

Прежде чем разбираться в особенностях стопорного винта, необходимо обратить внимание на определение в ГОСТе. В отношении таких изделий действует стандарт 27017-86

Согласно ему винтом называют крепежную конструкцию, позволяющую соединить или зафиксировать разные предметы. Изделие представляет собой стержень с внешней резьбой на одном краю и с частью, передающей крутящее усилие, на другом краю. Стоит отметить, что очень похоже определение болта, и четкой границы между ними нет.

Все такие конструкции имеют маркировку из двух цифр, разделяемых знаком умножения. До него пишут сечение ниже головки, а после него — расстояние от острия до самого крупного поперечного участка головки. Обе величины измеряют в миллиметрах. Крепеж для металла отличается стабильным, однородным сечением стержня по всей длине. Изделия или вкручивают в резьбовые отверстия, или пропускают в сквозные каналы, проделанные в соединяемых пакетах.

Не стоит думать, что винты для стопорения нужны только в каких-то продвинутых отраслях машиностроения

Не менее важно бывает их использование для дверной ручки. Установочный винт, соответствующий нормам DIN 914, помогает в условиях воздействия сильной вибрации

Продуманная геометрия повышает прочность и стабильность создаваемых соединений.

Назначение

Установочные винты постоянно используются во множестве различных отраслей, и одна из довольно широко распространенных — мебельная, а именно: дверные ручки и рычажные замки. Дверная фурнитура крепится к полотну, а затем накрывается специальной накладкой, и с помощью скрытого крепежа конструкция плотно соединяется изнутри так, чтобы снаружи нельзя было достать ее. В основном они применяются там, где мы их никогда не видим, для осевой и радиальной фиксации на валах внутри механизмов, станков, автомобильных (и не только) моторов, различных конструкций мебельной и строительной промышленности. Кроме торцевой шлицы, они отличаются типом наконечника.

Приведем информацию о видах и назначении стандартных наконечников.

Удерживающая сила может быть увеличена за счет глубины соединений. Большая длина винта уменьшает количество необходимых точек крепления деталей, где каждая может добавить целых 15% к общей удерживающей мощности. Конусообразные наконечники с самым глубоким проникновением дают наибольшее увеличение, а плоские маленького размера, например M3x4, — наименьшее.

Кроме того, предприятия производят винты по любым параметрам оптового заказчика: с нужными размерами и нанесением антикоррозийных покрытий на основе органических или неорганических материалов (оцинковка, воронение, хромирование, никелирование и т. д.). Важными факторами виброустойчивости и удерживающей способности являются правильный выбор размера и точная затяжка. Диаметр винта должен быть примерно 1/2 от вала (уточняйте у специалиста). Доступны УВ с различными диаметрами резьбы (от M1,2 до M 24) и длиной стержня от 2 до 302 мм.

Что такое установочные винты, смотрите далее.

Виды и их характеристики

В зависимости от типа соединения установочные винты выбираются нужной длины, сечения (диаметр), с шагом резьбы либо с цапфой, с разными фиксирующими наконечниками подходящей формы.

Каждый из них имеет определенную маркировку, соответствующую регламенту. Кроме стандарта качества ГОСТ, принятого в России, существуют и международные аналоги стандартов ISO, а также зарекомендовавшие себя по всему миру немецкие DIN.

В зависимости от марки УВ используются как на мягких, так и на твердых металлах (либо универсальные), могут иметь разную силу сжатия, виброустойчивость, использоваться под разным углом, применяться в качестве регулировочных, временных или для постоянного удержания.

Установочные винты, в зависимости от имеющейся шлицы, подразделяются на два вида.

Внутренний шестигранник может иметь три типа удерживающей силы: скручивание (сопротивление вращению), осевое сцепление (сопротивление боковому движению) и виброустойчивость. Для работы потребуется специальный Г-образный ключ. Такой вид зажимного крепежа более защищен от несанкционированного доступа и имеет класс повышенной надежности, очень популярный и гораздо более практичный, чем обычный прямой, где плоская отвертка легко выскальзывает при тугом затягивании детали.

Спецификацию и чертеж стандартных марок УВ различных размеров, в зависимости от их назначения, смотрите далее.

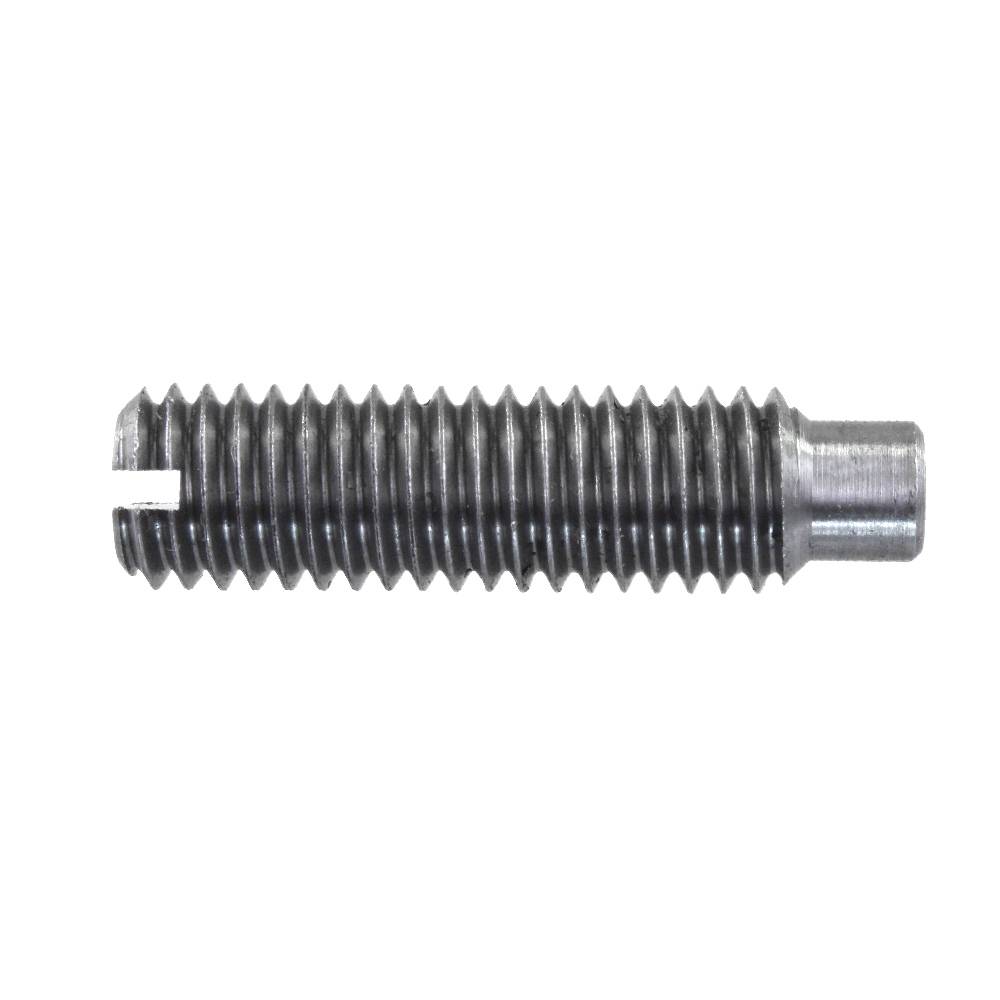

Ступенчатый DIN 923 — это нажимной винт необычной формы, состоящий из 3 частей: тонкой головки с прямым шлицем и гладким корпусом, а с другой стороны резьбовой цапфой (0,7–11 мм) с тупым наконечником. Номинальная длина находится в диапазоне от 3 до 25 мм с диаметром от M1,4 до M10. Изготавливаются из латуни, углеродистой и легированной стали A1–А5, класса прочности – 4,8/ 5,8 (для болтов).

Стопорный УВ DIN 551 с прямым шлицем и плоским концом является аналогом DIN 553 под стандартную отвертку. Он очень часто используется как скрытый крепеж в различных областях: от промышленного приборостроения до мебельного производства. Поворачивается до тех пор, пока не соприкоснется с внутренним объектом, оказывая тем самым давление и создавая зажимное усилие. Изготавливаются из стандартных материалов твердостью 14H–22H из стали А1–А5, а также бывают латунные, алюминиевые и даже пластиковые. Размеры варьируются: длина – от 5 до 100 мм, а диаметр цилиндра – от M2 до M20. Класс прочности 8,8 согласно ГОСТ 1476-93.

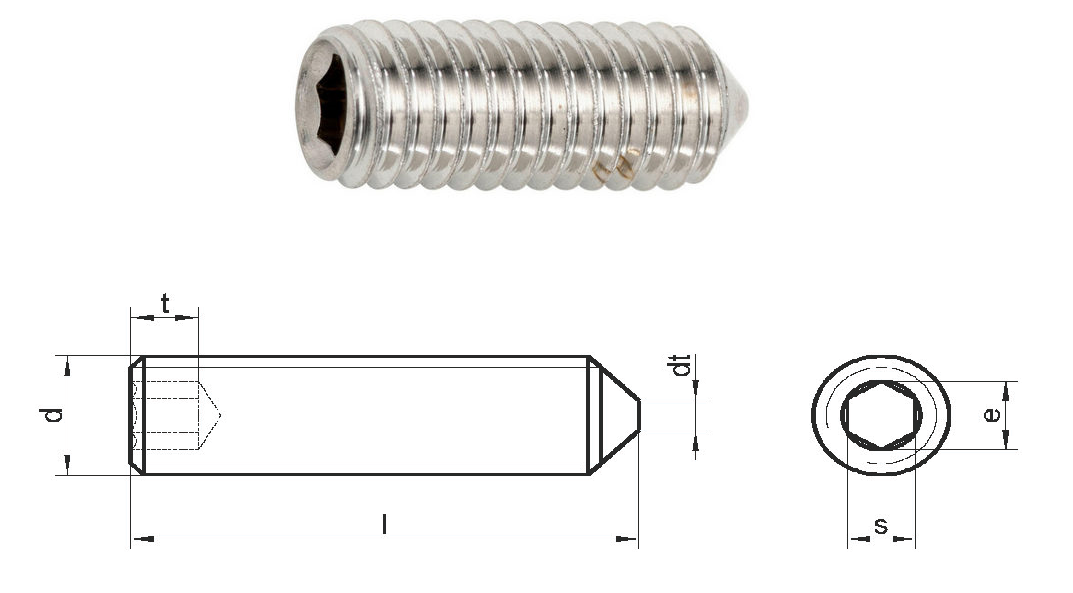

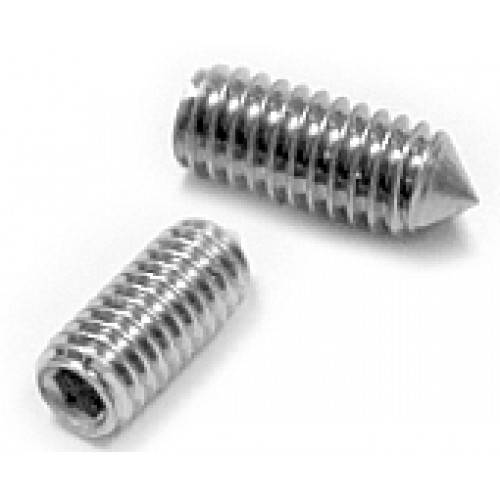

Установочный винт DIN 913 является аналогом DIN 914, 915 и 916. Все они не имеют головки, на торце расположен шлиц для шестигранника. Отличаются между собой только типом наконечника, который может быть тупым, конусным цилиндрическим или засверленным. О преимуществах каждого из них можно узнать ниже. Вопрос выбора того или иного материала стоит довольно остро, когда планируется использование крепежа в условиях повышенной влажности, например в насосном оборудовании. Легированная сталь, титан и специальные покрытия, стойкие к коррозии, широко используются в трубопроводах. Технологии производства и металлургии постоянно развиваются, чтобы позволить использование стойких сплавов в ситуациях повышенного износа, таких как концентрация сероводорода выше 35%, температуры до 220° C, а также высокого давления. Твердость 45 H соответствует российским стандартам ГОСТ11074-93, ГОСТ 8878-93, ГОСТ11075-93 и ГОСТ28964-91.

Замена на аналог иногда бывает критической, поэтому иногда приходится обращаться к специалистам по производству крепежей. В зависимости от размеров меняется угол фаски наконечника, например у длинных винтов размера М6х10 угол фаски 90°, а короткие и длинные или толстые и длинные, такие как 12х12, имеют более тупой угол фаски 120°, что немного хуже для постоянного сцепления.

Какими бывают?

Выбор подходящего варианта крепежа зависит от следующих факторов:

Основными целями применения являются:

Внешними факторами могут считаться климатические параметры, особенности динамических и статических воздействий. Наряду с надежностью приходится учитывать доступность для монтажа (демонтажа), качество защиты от деформаций крепежных узлов. Для особо сложных климатических условий применяют крепежи с оцинковкой.

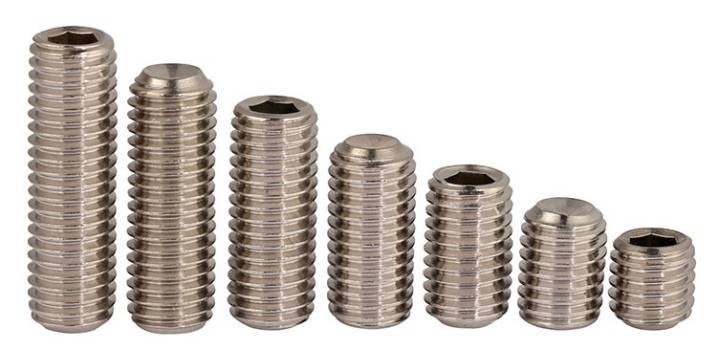

Шестигранник (в том числе внутренний) применяют тогда, когда необходимо особо прочное крепление. Исполнение шестигранников может производиться по нормам DIN 912 либо ГОСТу 11738, оба стандарта позволяют также облегчить применение в труднодоступных местах и защитить конструкцию от динамической нагрузки.

Установочный винт М6 имеет сечение 0,6 см. Если говорить про модификацию М6х10, то ее длина достигает 1 см. Винт с конусовидным концом М8 может иметь длину 0,8 см. Обычно при изготовлении такого крепежа применяют сплав 45H HEX 4.0.

Из этого же сплава может делаться крепеж с длиной 0,6 см. Встречаются варианты также без покрытия или со слоем цинка.

Выпускаются также винты М8 длиной:

Что касается винтов М10, то их длина может составлять:
