Натяжной ролик ГРМ – что это, зачем он нужен и когда его менять
Описание и свойства натяжного ролика ГРМ: что это, для чего он нужен, основные виды, когда его надо менять, цена. Видео про установку натяжного ролика ГРМ.
Для бесперебойной работы ремня ГРМ нужно поддерживать его нормальное натяжение. Это обеспечивается путем монтажа в ременном приводе специального механизма – натяжного ролика. В процессе эксплуатации деталь изнашивается и выходит из строя, поэтому автовладельцы вынуждены периодически менять ее.
Что такое натяжной ролик ГРМ
Натяжной ролик (ролик ГРМ, или натяжное устройство) – это специальный элемент ременного привода газораспределительного механизма, который обеспечивает подходящее для функционирования системы натяжение ремня. Кроме того, деталь может использоваться в качестве обводного ролика.
Работа ремня ГРМ напрямую зависит от интенсивности его натяжения. Если он затянут чрезмерно сильно, это провоцирует ускоренный износ деталей, включая:
Еще избыточное натяжение способствует быстрому вытягиванию детали и сокращению срока ее службы. При этом слабый натяг может привести к проскальзыванию ремня по зубьям шкивов, что вызывает серьезные сбои в фазах распределения газа и негативно сказывается на функциональности силовой установки.
Поэтому в ременном приводе устанавливается специальный роликовый компонент, сохраняющий оптимальное натяжение.
Основные виды, устройство и принцип действия
Конструкция натяжного механизма состоит из двух деталей:
Изделия эксцентрикового типа оснащаются втулкой со смещенной осью, которая находится внутри ролика. Во время вращения детали ролик меняет положение и сохраняет требуемый натяг.
В ползунковых моделях ролик вращается по ползунку в перпендикулярном направлении, сохраняя оптимальное натяжение. Для регулировки размещения используется винт. Однако из-за отсутствия компактности и надежности в сравнении с эксцентриковыми моделями такие натяжители устанавливаются достаточно редко.
Все ручные механизмы обладают несколькими недостатками:
Перечисленные проблемы устраняются путем установки автоматических натяжителей. Они оборудованы специальным элементом, обеспечивающим подтяжку ременного привода с последующей компенсацией натяга при износе детали, температурном перепаде, изменении нагрузок двигателя и прочих воздействиях. К тому же, автоматизированные изделия могут выполнять функции амортизаторов, подавляющих вибрации ремня, удары, толчки и другие механические колебания.
В продаже доступно 2 типа натяжителей:
К первым относятся модели с пружинами сжатия и кручения. В двух вариантах интенсивность натяжения пружины определяют еще на заводе, поэтому ее не нужно регулировать при установке на автомобиль.
Масляные механизмы обладают сложной конструкцией и дороговизной, но это оправдывается их эффективностью и эксплуатационными достоинствами. Система не только поддерживает натяжение ремня, но и устраняет изменение натяга в широком диапазоне. В основе натяжителя используется гидравлический цилиндр, который устанавливается двумя методами:
Производители автоматизированных натяжителей (и механических, и гидравлических) продают их в сжатом состоянии. Штоковый механизм удерживается с помощью чеки, которая снимается после монтажа устройства на силовую установку. В результате ролик перемещается в нужную позицию, поддерживая натяжение без предварительной регулировки.
Какой ролик ГРМ лучше
Сталкиваясь с необходимостью выбора ролика газораспределительного механизма, автовладельцы дискутируют на тему: что лучше выбрать – оригинал или аналог. Если одни водители утверждают, что следует остановиться исключительно на оригинальной запчасти, другие рекомендуют не переплачивать и найти качественный аналог.
Для упрощения выбора предлагаем ознакомиться с рейтингом лучших производителей роликов ГРМ, которые есть на рынке:
Когда нужна замена ролика ГРМ
Эксперты автомастерских и сертифицированных сервисных центров рекомендуют проводить замену роликов ГРМ вместе с установкой нового ремня газораспределительного механизма и насоса. По умолчанию, это делается спустя 50 тыс. км пробега (или меньше, если это рекомендовано производителем).
При соблюдении простых рекомендаций можно сохранить гарантию на силовую установку. Если не поменять ролики и сопутствующие механизмы вовремя, сервисный центр может отказать в предоставлении гарантийного обслуживания.
Цена на ролики ГРМ
За покупку комплекта роликов ГРМ с зубчатым ремнем потребуется заплатить от 2000 до 6000 руб. Сам натяжной ролик стоит приблизительно 500-1500 руб., в зависимости от производителя.
Полезные рекомендации по выбору и замене
В зависимости от особенностей конструкции и материалов изготовления, натяжители ремня ГРМ обладают разным сроком службы и нуждаются в ремонте при разном пробеге. Наименьшей долговечностью характеризуются классические механические модели (ползунковые и эксцентриковые), которые регулируются вручную и быстро изнашиваются.
При этом автоэксперты советуют проводить замену роликов вместе с установкой нового ремня или после каждого технического осмотра. Поэтому ролики ГРМ продаются вместе с комплектом других составляющих этой системы.
Автоматизированные устройства менее подвергаются износу и могут эксплуатироваться до капитального ремонта двигателя. Их меняют только в случае выхода из строя. Чтобы поменять механизм, необходимо ознакомиться с техническими характеристиками транспортного средства и выбрать ту модель, которая устанавливается на заводе. Для этого нужно посмотреть на маркировку и убедиться, что она соответствует заводской. В противном случае нормальное функционирование газораспределительного механизма и силового агрегата может оказаться под угрозой.
Установка новой детали производится как при снятом, так и при установленном ременном приводе (если это позволяет конфигурация двигателя). Автоматические выпуски нужно только собрать и поставить, а механизированные – отрегулировать с помощью специальных приспособлений, таких как ключ для вращения эксцентрикового ролика и динамометр, позволяющий выставить оптимальное натяжение. Действия производятся с соблюдением инструкций и рекомендаций производителя.
Если правильно отнестись к выбору, установке и регулировке натяжного механизма, он будет выполнять свои задачи без отклонений, поддерживая функциональность двигателя в любых условиях.
Видео про установку натяжного ролика ГРМ:
Описание и свойства натяжного ролика ГРМ: что это, для чего он нужен, основные виды, когда его надо менять, цена. Видео про установку натяжного ролика ГРМ.
Для нормальной работы ременного привода ГРМ необходимо, чтобы ремень всегда имел определенное натяжение. Это достигается введением в привод ГРМ специального устройства — натяжного ролика. Все о натяжных устройствах, их существующих типах, конструкции, принципах работы и замене читайте в этой статье.
Что такое натяжной ролик ГРМ?
Ролик ГРМ натяжителя (натяжной ролик, натяжное устройство) — вспомогательный компонент ременного привода ГРМ, обеспечивающий необходимое для нормальной работы привода натяжение ремня. Дополнительно данное устройство может выполнять функции обводного ролика.
Ременной привод газораспределительного механизма чувствителен к силе натяжения ремня. Чрезмерное натяжение приводит к интенсивному износу деталей ГРМ — подшипников шкивов (водяного насоса, генератора, натяжителя и т.д.), самого ремня и прочих. Кроме того, тугой ремень быстрее вытягивается, его срок службы сокращается. Слишком слабый натяг чреват более серьезными проблемами — проскальзыванием ремня по зубчатым шкивам газораспределительных валов, что приводит к нарушению фаз газораспределения и ухудшению работы всего двигателя.
Поэтому в привод ГРМ вводится натяжное устройство в виде роликов той или иной конструкции, которые в процессе эксплуатации двигателя поддерживают оптимальный натяг ремня.
Типы, конструкция и принцип работы натяжных роликов
Конструктивно все натяжители ремня ГРМ сочетают в себе два элемента:
Ролик — пластиковый или металлический шкив с гладкой поверхностью, установленный на одно- или двухрядном радиальном шарикоподшипнике. Ролик упирается в тыльную сторону ремня, и во время работы двигателя свободно вращается под действием бегущего по нему ремня. Ролики могут быть гладкими или иметь бурт (бурты) для предотвращения смещения ремня.
В приводах ГРМ применяется один или два натяжных ролика в зависимости от длины и конфигурации ремня. Ролики могут иметь общее или индивидуальные натяжные устройства.
Натяжное устройство — механизм, обеспечивающий такое позиционирование ролика, при котором достигается необходимое натяжение ремня. Натяжные устройства бывают двух типов:
К первому типу относятся натяжители двух видов:
В эксцентриковых устройствах в роли натяжителя выступает втулка со смещенной осью, помещенная внутрь ролика. При вращении такого натяжителя вокруг оси, ролик меняет свое положение относительно ремня, чем и достигается натяг с необходимым усилием.
В ползунковых устройствах ролик может двигаться по ползунку перпендикулярно ремню, обеспечивая его необходимое натяжение. Регулировка положения ролика обычно осуществляется винтом. Натяжители данного типа сегодня используются редко, так как эксцентриковые устройства компактны, более просты и надежны в работе.
Эксцентриковые и ползунковые натяжители имеют ряд недостатков:
Все эти проблемы решаются автоматическими натяжными устройствами. Данные натяжители имеют механизм, который обеспечивает автоматическое натяжение ремня при монтаже привода, а впоследствии компенсирует изменение натяга вследствие износа ремня, изменения режима работы двигателя, перепадов температуры и влажности, производственных допусков в деталях привода ГРМ, и т.д. Кроме того, автоматические натяжители благодаря особенностям конструкции выполняют функции демпферов, снижающих амплитуду вибраций ремня, поглощающих толчки и удары, и т.д.
Сегодня существует два основных вида автоматических натяжителей:
Пружинные устройства, в свою очередь, также бывают двух видов:
В натяжителях первого типа используется обычная витая пружина, работающая на сжатие, чем и обеспечивает прижим ролика к ремню. В натяжителях второго типа используется короткая витая пружина, нижний виток которой зафиксирован на основании, а верхний воздействует на ролик, прижимая его к ремню. В обоих случаях сила натяжения пружины задана еще на предприятии-изготовителе, поэтому при монтаже натяжного устройства на двигатель нет необходимости выполнять регулировку — ролик сам займет необходимое положение.
Гидравлические натяжители — это наиболее сложные и дорогие, но и наиболее эффективные устройства, обеспечивающие не только автоматическую установку натяжения ремня, но и компенсирующие изменение натяга в очень широких пределах. Основу устройства данного типа составляет гидравлический цилиндр, который может устанавливаться двумя способами:
Сегодня существует множество конструкций цилиндров, однако они все построены на одном принципе. В цилиндре предусмотрено две сообщающихся полости, разделенных плунжером, связанный с плунжером шток и клапан. Рабочая жидкость может перетекать между полостями через каналы плунжера и клапан. Нормальное натяжение ремня обеспечивается равностью давлений масла в полостях и пружиной. При ослаблении или увеличении натяга ремня плунжер под воздействием пружины смещается, вследствие чего масло перетекает из одной полости в другую, и плунжер уравновешивается в новом положении, обеспечивая необходимое натяжение ремня. Работа различных моделей цилиндров может отличаться, но в общих чертах она соответствует вышеописанному.
Следует заметить, что новые автоматические натяжители (как гидравлические, так и пружинные) для удобства монтажа поставляются в сжатом состоянии, их шток или пружина зафиксированы чекой. Устройство монтируется на двигатель, затем чека удаляется и ролик занимает свое рабочее положение, обеспечивая необходимое натяжение ремня. При этом каких-либо дополнительных регулировок выполнять не нужно.
Правильный выбор, замена и регулировка ролика ГРМ натяжителя
Натяжители ремня ГРМ в зависимости от типа и конструкции обладают различным ресурсом и требуют замены или ремонта при различном пробеге. Наименее долговечны обычные механические ролики (эксцентриковые и ползунковые), их рекомендуется менять при каждой замене ремня ГРМ или через одно ТО. Именно поэтому ремни ГРМ часто продаются в комплекте с обводным и натяжным роликом. Автоматические натяжные устройства более долговечны, они могут служить в течение всего срока эксплуатации двигателя, их замена зачастую требуется только в случае неисправности.
Для замены необходимо выбирать ролики тех типов и каталожных номеров, которые рекомендованы производителем транспортного средства. Как правило, монтаж роликов другого типа невозможен вследствие различия монтажных размеров. При применении натяжителей с другими характеристиками может нарушиться нормальная работа газораспределительного механизма и всего двигателя.
Монтаж нового натяжного устройства может производиться как при снятом, так и при установленном ремне ГРМ — все зависит от конструкции конкретного двигателя. Автоматические натяжители нужно только смонтировать, механические натяжители необходимо регулировать с применением специального инструмента (например — ключа для поворота эксцентрикового ролика) и динамометра для выставления правильного натяжения ремня. Работу следует выполнять строго по инструкции по техническому обслуживанию и ремонту автомобиля, при несоблюдении рекомендаций высок риск повредить ролик.
При верном подборе, монтаже и регулировке натяжной ролик будет надежно выполнять свои функции, обеспечивая эффективную работу силового агрегата в любых условиях.
Инструкция. Натяжитель ремня механический для HONDA R18A/R20A
Механический натяжитель ремня. Отзывы
______________________________________________________________________________________________
Для установки кронштейна понадобится:
1. Новый ремень в зависимости от модели авто и двигателя:
Ремень с маркировкой 7PK1270 (Dongil. Nekko) или 7PK1272 (Contitech):
— Honda Accord (02.2011 — 03.2013) рестайлинг, универсал, 8 поколение, CW /ДВС R20A
— Honda Accord(02.2011 — 03.2013)рестайлинг, седан, 8 поколение, CU /ДВС R20A
— Honda Civic 4D (09.2005 — 11.2011) седан, 8 поколение /ДВС R18A, R18A2
— Honda Civic 5D (09.2005 — 03.2012), хэтчбек 5 дв., 8 поколение, FK, FN / R18A2
— Honda CR-V(12.2011 — 08.2016)джип/suv 5 дв., 4 поколение, RM/ ДВС R20A
— Honda Stream 2006 (07.2006 — 05.2014), минивэн, 2 поколение /ДВС R18A, ДВС R20A
— Honda Crossroad (02.2007 — 08.2010) джип/suv 5 дв., 2 поколение /ДВС R18A, ДВС R20A
— Honda FR-V 2005, минивэн, 1 поколение, BE1 (01.2005 — 11.2009)/ ДВС R18A1
если нет компрессора кондиционера или сломана муфта и т.п. можно поставить ремень 6PK 975 одевать нужно в следующей последовательности:шкив коленвала/генератор/помпа)
______________________________________________________________________________________________
Ремень с маркировкой 6PK1270 или 6PK1272
— Honda CR-V(12.2011 — 08.2016)джип/suv 5 дв., 4 поколение, RM / ДВС R20A
— Honda Civic 2012(01.2012 — 06.2015), седан, 9 поколение, FB FB6, FB8 / ДВС R18A1, R18Z1
— Honda Civic 2012(04.2012 — 03.2015), хэтчбек, 9 поколение, FK2 /R18Z4
______________________________________________________________________________________________
Ремень с маркировкой 6рк1280 или (6pk1290)
— Honda Stepwgn (04.2012 — 03.2015) рестайлинг, минивэн, 4 поколение/ ДВС R20A
— Honda Stepwgn (10.2009 — 03.2012) минивэн, 4 поколение/ ДВС R20A
______________________________________________________________________________________________
Honda HR-V (09.2018 — н.в.) рестайлинг, джип/suv 5 дв., 2 поколение /ДВСR18Z9
Honda HR-V (11.2014 — 08.2018) джип/suv 5 дв., 2 поколение /ДВСR18Z9
______________________________________________________________________________________________
Какую марку ремней лучше брать есть тема в группе ВК vk.com/resul59
Для тех у кого есть мнение по поводу лишних нагрузок на подшипники помпы, генератора, компрессора.
Можно поставить вместо шкива генератора обгонную муфту.
Записи из БЖ об установки муфты:
civic 4d 8gen
CR-V 3gen (RE)
Шкив обгонный генератора:
7 клиньев, шток на генераторе под 14 гайку артикул: APN3085PN или TT64371.
7 клиньев, шток на генераторе под 17 гайку артикул: APM0581PN
______________________________________________________________________________________________
1. Отсоедините» от аккумуляторной батареи «+» и «–» клеммы.
2. Ослабьте крепежные болты шкива помпы.
3. Установите ключ на автоматический натяжитель приводного ремня с верхней стороны двигателя и медленно поверните его в указанном направлении, затем снимите приводной ремень.

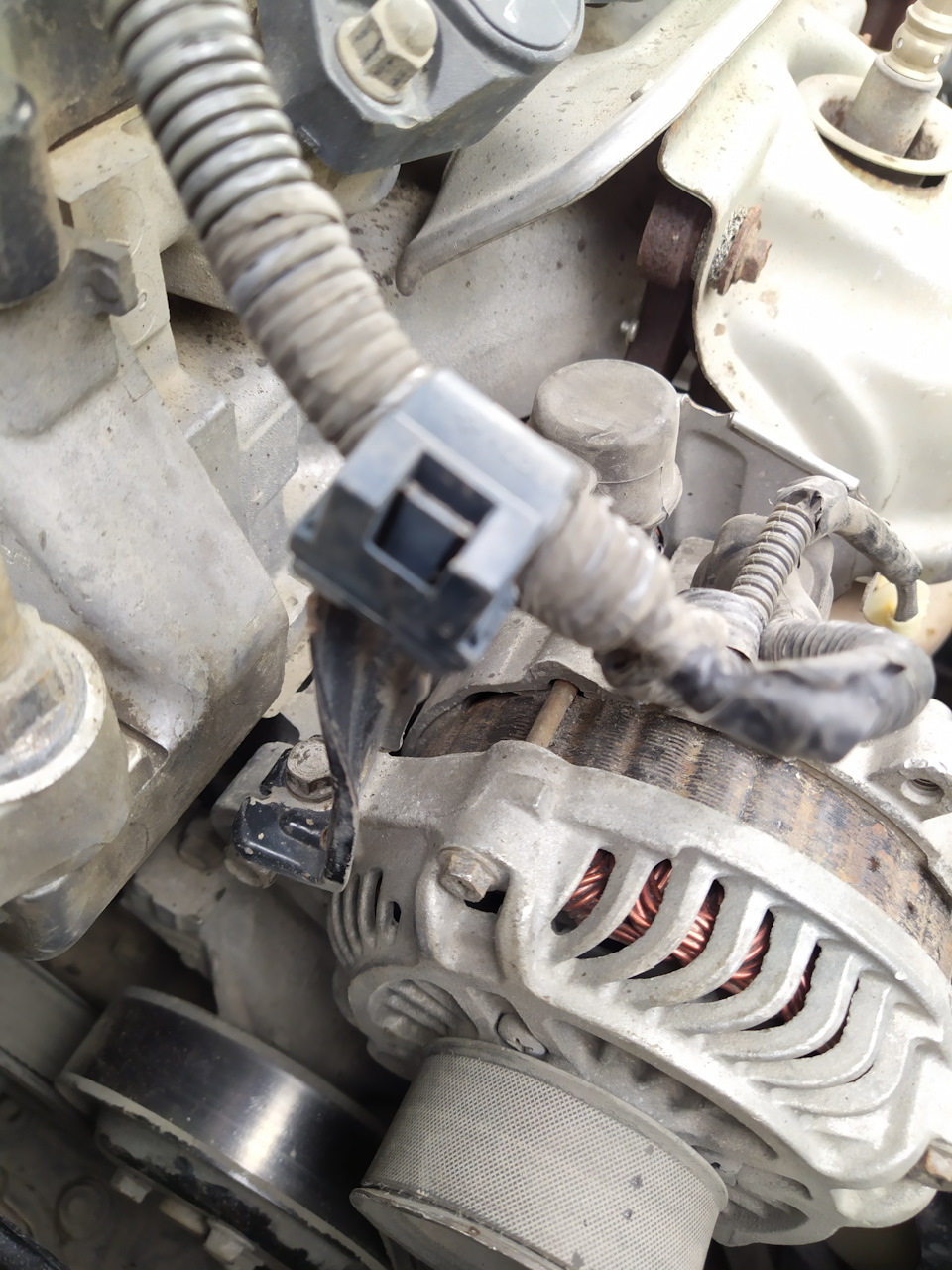

4. Отсоедините разъем генератора и «+» провод от генератора.
5. Отсоедините разъем и фиксаторы жгута проводов от генератора.
6. Снимите генератор.(два болта М8 головка на 12)
7. Снимите шкив водяного насоса.(три болта ключ на 10)
8. Снимите автоматический натяжитель приводного ремня.

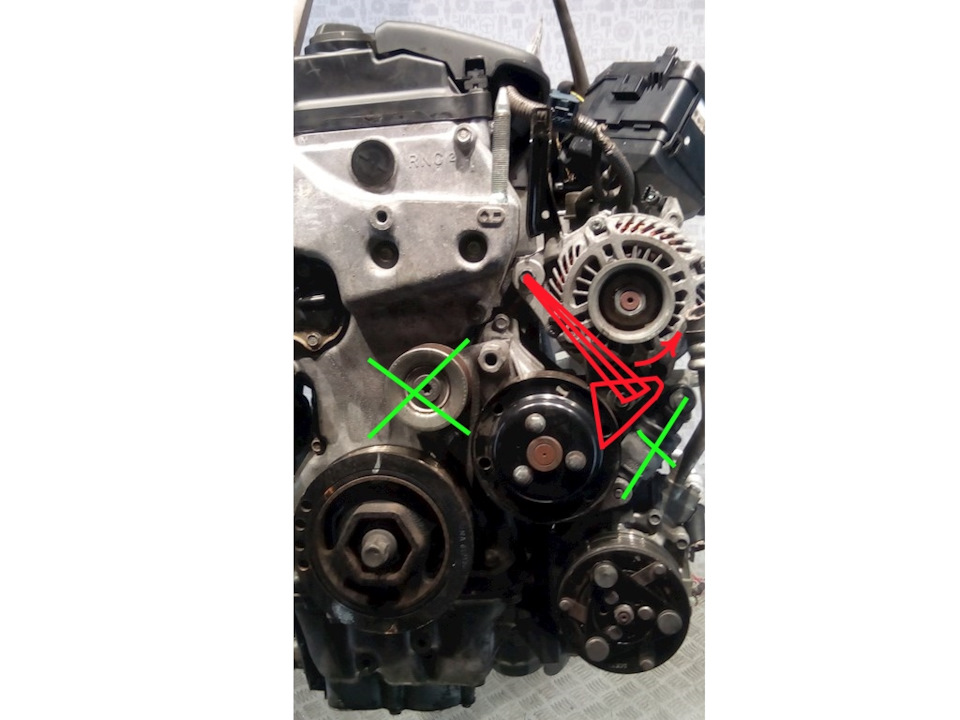

+ Так же можно снять обводной ролик ремня. (в дальнейшей эксплуатации он не нужен)
Далее Сборка:
9. Установить шкив помпы обратно.

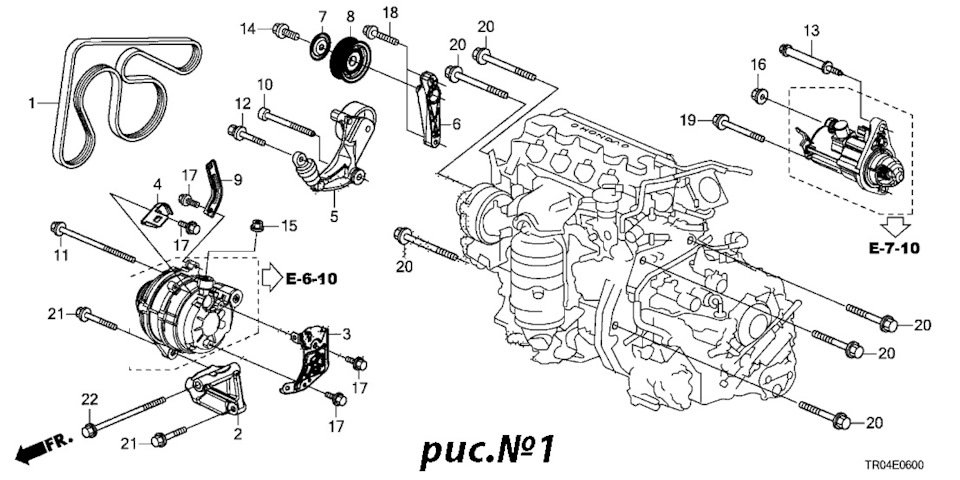

10. Снимите нижний кронштен генератора (рис.1 деталь 2)

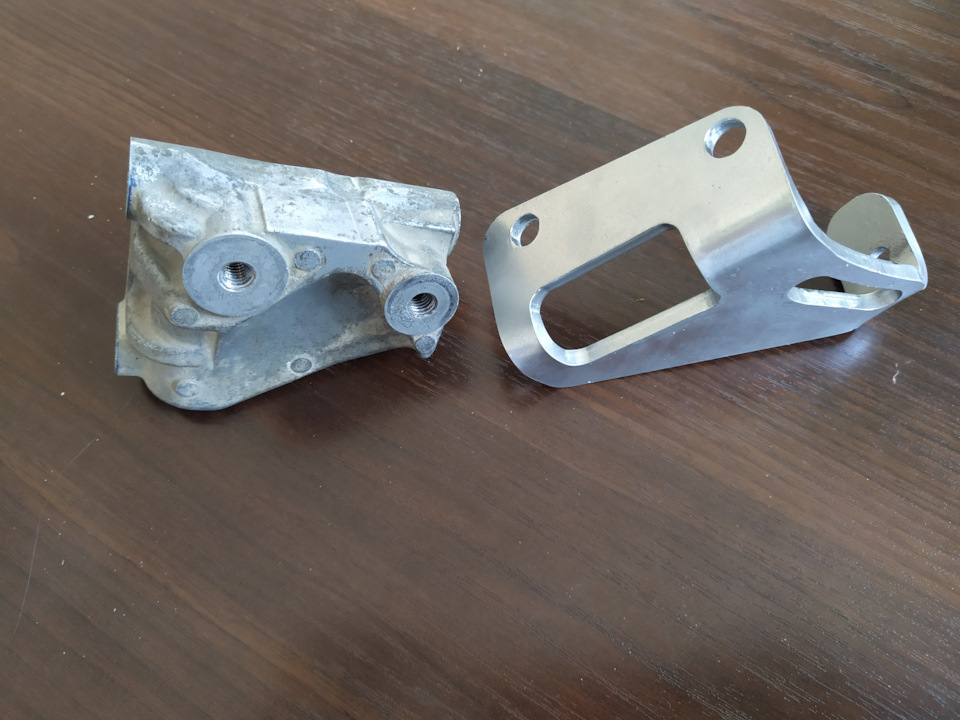

11. Установите новый кронштейн (для установки есть болты и шайбы в комплекте)
12. Установить болт натяжки и болт крепления генератора в кронштейн.
болт натяжки должен быть в максимально близком положении к блоку ДВС.
14. Устанавливаем генератор на место.
15. Наживляем болт верхнего крепления генератора (пока не протягивать!)
16. Наживляем болт нижнего крепления генератора (пока не протягивать!)
17. Устанавите новый ремень в следующей последовательности:
1) шкив коленвала
2) шкив кондиционера
3) шкив генератора
4) шкив помпы
Необходимо убедиться, что ремень стоит ровно в посадочных местах на шкивах.
18. Затянуть регулировочный болт до необходимой натяжки ремня.
Чтоб не переборщить с натягом действовал так: заводил авто, включал все потребители немного побрызгав водой на ремень делал перегазовки чтоб убедиться что не проскальзывает(скрипит). В данный момент ремень можно руками между компрессором и генератором рукой повернуть на 90 +/- 15 гр.
19. Затянуть болты крепления генератора.
20. Нужно изогнуть кронштейн проводки на 90гр.
21. подключить клеммы и разъемы к генератору, зафиксировать проводку от кондиционера пластиковыми хомутами к корпусу генератора (заводские клипсы проводки на место не встают, так как положение генератора становится чуть выше)
22. подключить клеммы АКБ.
23. завести машину и проверить работу ремня (при необходимости ослабить или натянуть ремень).
Приводной ремень и его ролики.Раз и навсегда.
Недавно обратился ко мне приятель, владелец Шкоды Фабии 2005 г.в. с просьбой помочь ему в решении проблемы, связанной со свистом при работе двигателя на холодную. Машина у него практически схожая с моей-объем 1.2л, двигатель BME, 64 л.с. Только кузов отличается от моего-у него хэтчбек.
Приятель мой – человек крайне далекий от автомобильной тематики, полностью доверил мне принятие всех решений по данному вопросу.
Задача стояла вполне для меня привычная — это оптимальное решение с минимальными затратами.
Дефект выглядел банально: с недавнего времени, после запуска двигателя на холодную какое-то время присутствует цикличный свист/скрип, более отчетливо слышимый с правой части двигателя, со стороны приводного ремня и роликов. Этот свист сначала продолжался всего несколько секунд, а спустя месяц длился уже до 5 минут, причем с понижением уличной температуры этот временной интервал прогрессировал.
Для начала я решил выявить источники свиста, ведь как известно, самые распространенные из них-это приводной ремень и его ролики, реже бывает свистит подшипник помпы (насоса системы охлаждения двигателя).
Самый простой и «безразборный способ»-это брызнуть немного воды на поверхность движущегося приводного ремня и посмотреть на его реакцию. Использовал то, что было под рукой-небольшой медицинский шприц (можно так же использовать распылитель для поливки цветов).Набрал воды, брызнул на внешнюю поверхность вращающегося приводного ремня. В ту же секунду тональность скрипа изменилась, а чуть позже скрип исчез совсем.
Очевидно, что в данном случае виновником посторонних звуков при работе двигателя был приводной ремень. Но! Не редко помимо ремня свою лепту в общий фон звуковой картины работающего двигателя вносят и его ролики-на этом автомобиле с кондиционером их 2 : ролик натяжителя и ролик холостой или его еще называют паразитный-кому как нравится.
Для начала решил снять ремень чтобы осмотреть его внешне, а заодно проверить и его ролики.
Перед снятием лучше сфотографировать или зарисовать положение ремня — это облегчит его обратную установку.
Чтобы снять ремень-при помощи накидного ключа на 16, одетого на болт крепления ролика натяжителя ремня одной рукой отвел его пружинный механизм по направлению «от себя», а второй рукой снял с этого ролика ослабший ремень. Дальше тем же ключом открутил болт крепления ролика натяжителя-делается это в направлении ПО ЧАСОВОЙ СТРЕЛКЕ, т.к. там обратная резьба.
После этого приступил к демонтажу холостого ролика. Ролик этот крепится длинным болтом, с внутренней 6-ти конечной звездой на шляпке под Torx50.
Именной такой не часто используемой биты у меня не было, поэтому я этот болт отворачивал битой чуть меньшего размер-Torx45.
Мой совет-при демонтаже обоих роликов лучше не торопиться, отворачивать болты постепенно, ролики вынимать аккуратно, т.к. помимо непосредственно самих роликов болтом прижимаются еще и металлические «тарелочки», которые могут соскочить с болта вниз и для их поиска придется снимать защиту двигателя, тратя на это время и нервы.
Осмотр снятых деталей показал следующее: оригинальный VAGовский приводной ремень, не смотря на пробег в 170000км, в довольно бодром состоянии (по второстепенным признакам, он еще заводской). Да, он потерт, надписи выцвели, его дорожки за 12 лет приобрели некоторую конусность, вместе с тем я не увидел на ремне ни одной трещины-в общем качество на уровне! Но он свистит, а это лечится только его заменой. Всевозможные смазки считаю глупостями с нелолговременным эффектом и это чревато последствиями…
Состояние роликов в целом можно назвать не плохим. Они вполне рабочие, вращались без посторонних звуков (хотя бывают встречаются хрусты, рокот, перекаты) и явных подклиниваний, но уже наметился некоторый люфт в подшипниках-его можно почувствовать, зажав подшипник с разных сторон двумя пальцами, и покачав при этом.Гораздо четче этот люфт чувствуется когда ролик стоит на двигателе-перед тем как откручивать ролик, его просто нужно покачать при снятом приводном ремне.
Было принято решение заменить ремень и оба ролика. Временно (на срок заказа запчастей) старые ремень и его ролики были установлены обратно. Начались поиски разумной замены.
Если с ремнем было все сравнительно просто, то с роликами альтернативы вал-здесь все зависит от задач, подхода и размера кошелька. Ну, мой-то подход вы помните…
Начнем с ремня. Для двигателей 1.2л BME, BMD и AZQ на автомобилях, оборудованных кондиционером стоит ремень 03E 260 849 A длиной 187,3см (на таких же машинах, но без кондиционера стоит ремень 03D 145 933 AG, он чуть короче в длину-145,3см)
Цены на оригинальный ремень 03E 260 849 A начинаются от 1200руб.-это в 2-3 раза выше чем у аналогов, поэтому с оригиналом решил повременить. Рассматривал и выбирал среди тройки наиболее популярных аналогов:
-Contitech 6PK1873, вроде бы Германия, но не факт- от 650руб (этот ремень идет в оригинале под маркой VAG)
-Dayco 6PK1873, Италия — от 420руб
-Gates 6PK1873, Испания — от 590руб
Остальные либо были малоизвестны и подозрительно дешевы, либо наоборот имели слишком завышенную цену на фоне низкой востребованности.
В итоге по ряду причин выбор пал на Dayco 6PK1873. Забегая вперед, скажу что о выборе не пожалел-качество не плохое, денег своих точно стОит.
Теперь о ролике холостом. Он есть только на машинах с кондиционером. Цены на оригинальный ролик 03D 145 276 E начинаются от 1500 рублей.
Рейтинг наиболее популярных аналогов:
-Optimal N1909, Китай-от 730руб, как ни странно, наиболее популярный
-Kaffaro 252-53, Польша-от 500руб
-Ina 532050010, Германия-от 1150руб
Возможно, в силу сравнительно невысокой стоимости ролика имеет смысл заменить его на новый, но я по ряду причин пошел другим путем, заменив подшипник в старом ролике. Во-первых, подобный опыт я уже приобрел на своей машине, во-вторых, подходящий подшипник уже был куплен ранее, ну а в-третьих, мне просто захотелось сделать это своими руками. Для тех, кто решит пойти таким же путем-моя пошаговая инструкция в следующем отчете www.drive2.ru/l/484453070609055930/
Настала очередь натяжителя. Здесь все гораздо интересней. Замена отдельно ролика в случае с оригинальной запчастью не предусмотрена-производитель предлагает замену пружинного натяжителя в комплекте с роликом и сей девайс для двигателей BME и AZQ имеет номер 03E 903 133 A и стОит от 3000руб. Возможно какой-то смысл в его замене есть, т.к. теоретически натяжной механизм может всесторонне изнашиваться и как следствие может быть не правильное натяжение ремня или ремень может сползать с натяжного ролика. Теоритически… На практике же там стоит такая пружина, в износ которой верится с трудом.
Мной было принято решение ограничиться заменой ролика.
Здесь так же можно было бы пойти по пути замены подшипника, мне в свое время это было интересно и я это проходил. Там стоит подшипник NTN 6303 LHA, его параметры 17х40х12. Но процесс замены подшипника в этом ролике сложнее чем в с лучае с холостым роликом. Там конечно нет заклепок-на первый взгляд это облегчает задачу, но ролик пластиковый и подшипник в него запаян и для того чтобы подшипник освободить, выдавить наружу и запрессовать обратно новый, нужно приложить массу усилий и делать это крайне осторожно, т.к. ролик хрупкий и может просто лопнуть. Несмотря на то, что хороший подшипник стОит всего порядка 200руб, его замену в данном случае считаю не целесообразной и в конце отчета объясню почему пришел к такому выводу.
Выбор натяжителей в сборе с роликами от разных производителей довольно богат и цены находятся в в диапазоне 2200-3500руб.Чего не скажешь о роликах в отдельности…
Здесь предложений поменьше:
-Optimal N1908S, Китай-от 650руб
-Gates T36249, Германия-от 800руб
-Caffaro 271-00, Польша-от 400руб
-Magneti Marelli MPQ 0655, страна производства не известна- от 650руб
-Quinton Hazell QTA1178, Дания-от 650 руб, но ширина этого ролика на 2мм меньше ширины штатного (24мм против 26мм)
Почитав форумы, понял для себя, что некоторые владельцы ставят ролики довольно известной фирмы INA. В данном случае это так называемый ролик от ШНивы INA 531076010.
Возможно это хорошая альтернатива: цена адекватная, произведен в Германии, но ширина этого ролика 24.5мм, а диаметр 70мм, в оригинальном варианте эти размеры чуть другие: 26мм и 65мм соответственно. Возможно эти 1,5мм разницы в ширине ролика кардинально ни на что не повлияют, тем более что ширина приводного ремня в любом случае меньше-21,3мм. А что касается разницы диаметров в 5мм, т.е. 2,5мм с каждой строны-скорее всего это еще менее существенно на фоне автоматического механизма натяжения ремня. Тем более если посмотреть по тому же EXIST характеристики и размеры роликов, входящих в состав рекомендованных неоригинальных натяжителей, например Ina 534 0296 10, Gates T39115, SNR GA357.31, Ruville 56318, то увидим, что эти ролики имеют ширину 26мм и диаметр 70мм-значит разница в диаметрах в 5мм допустима…
Хорошо, с диаметром определились, а что если все же поискать ролик с рекомендованной производителем шириной в 26мм? Например, INA 531089110,производство Германия, цена рекордная-220 руб. Кстати, этот же ролик входит в комплект упомянутого выше натяжителя INA 534 0296 10. Тогда при такой цене и перепрессовка со сменой подшипника теряет смысл, т.к. там один подшипник стОит столько же, сколько здесь ролик в сборе! Выбор очевиден…
В общем проведя вышеописанный анализ, заказал ремень Dayco 6PK1873 и ролик натяжителя INA 531089110.
