Пошаговое построение плана земляных масс

Сегодняшний пост пополнит рубрику «Земляные массы» и затронет вопросы, которых я еще не касалась по этой теме. Я уже не раз рассказывала, как правильно заполнить ведомость земляных масс, но при этом почему-то не посчитала нужным рассказать, как выполнить сам план этих самых масс :).

Рассмотрим на конкретном примере пошаговое построение плана земляных масс. К работе над земляными массами переходят уже тогда, когда полностью отработан план организации рельефа.

Моя последовательность работ:

Шаг 1.

Копирую план организации рельефа с топосъемкой на отдельный лист, объединив их в блок. С блоком работать удобнее, так как строить картограмму мы будем поверх плана, заполненного горизонталями и существующими отметками рельефа местности. После определения «черных» и «красных» отметок мы наш блок успешно удалим, но об этом чуть позже, идем дальше.

Шаг 2.

Проектируемый участок я делю на квадраты, вычерчивая сетку 20х20 м поверх нашего «блока» — плана организации рельефа. Проектируемые и существующие здания под сетку не заносим – так, как показано на примере. Конечно, в зависимости от формы проектируемой территории, зданий и сооружений, ячейки сетки могут получится любой формы: прямоугольники, треугольники, трапеции и т.д.

Шаг 3.

Следующим шагом проставляю на всех пересечениях сетки существующие (черные) и проектируемые (красные) отметки рельефа местности. Для этого и нужен наш блок с планом организации рельефа и топосъемкой. По топосъемке я определяю существующую отметку, по плану организации рельефа – проектируемую отметку рельефа местности в местах пересечений сетки.

Проектируемая отметка ставиться над существующей отметкой на чертеже (так, как показано на картинке). Всё, дальше наш «блок» нам уже не нужен. Удаляем топосъемку с планом организации рельефа. У нас останется только сетка с отметками.

Шаг 4.

Следующая задача – подсчитать разницу между проектируемой и существующей отметкой. Тут все просто: от проектируемой (красной) отметки отнимаем существующую (черную) отметку и записываем результат слева от проектируемой отметки (смотрим на пример ниже). Результат может быть отрицательный (со знаком минус), положительный и равен нулю (в случае, если значения красной и черной отметок рельефа совпадают). Отрицательный результат означает «выемку», положительный — «насыпь».

По окончанию этой работы мы имеем набор геометрических фигур с высотами каждой ее вершины и можем переходить к следующему шагу.

Шаг 5.

После того, как мы определили высотные отметки на каждом пересечении сетки, самое время построить линию нулевых работ. Показывается она штрихпунктирной линией и располагается между выемкой и насыпью. Если все высотные отметки только положительные или только отрицательные, то линии нулевых работ на чертеже не будет (как раз мой случай). Это значит, что грунт всей проектируемой территории мы либо насыпаем, либо вынимаем.

Шаг 6.

Теперь нам необходимо определить объем каждой ячейки. Тут вариантов не так уж и мало: можно вспомнить школьную математику или воспользоваться онлайн калькулятором (правда калькуляторы в основном придуманы только на подсчет котлованов с откосами или траншей). Я пользуюсь простой и удобной программкой ZEMMAS которую вы можете скачать на сайте в рубрике «Материалы для СКАЧИВАНИЯ». Правила пользования предельно просты: находите нужную вам фигуру (тип ячейки) и вводите необходимые данные для подсчета объема (например, для прямоугольной ячейки надо указать длины двух сторон в метрах (замеряем по плану) и высотные отметки вершин фигуры (это те отметки, которые мы получили путем отнимания существующей отметки от проектируемой (см. шаг 4).

Полученный объем проставляем в центр ячейки сетки на плане. Важно не упускать знаки отметок. Если высотная отметка со знаком «минус», значит и в программу мы вписываем ее со знаком минус. Объем «выемки» на плане указывается со знаком «минус», «насыпи» — со знаком «плюс».

Отдельно расскажу про подсчет объемов по откосам, образованным насыпью. Уклон откоса принимается от вида грунта. Для примера обозначим уклон откоса 1:1,5 (наиболее часто применяемый уклон для Беларуси). Предположим, что высота насыпи – 1 м, тогда в ширину откос займет 1,5 м. В сечении наш откос будет выглядеть так:

Мы получили прямоугольный треугольник и знаем значения его катетов: 1 м и 1,5 м. Имея такие исходные данные, легко вычислить площадь прямоугольного треугольника по формуле ½*1*1,5 (вспоминаем школу и нашу уверенность в том, что эти дурацкие формулы из геометрии нам никогда в жизни не понадобяться, затем громко смеемся). Площадь нашего откоса в сечении = площади прямоугольного треугольника = 2,5 кв.м.

Зная длину откоса (а мы ее всегда знаем) не сложно вычислить объем, умножив площадь его сечения на длину. Кто не понял, длину замеряем по чертежу.

Шаг 7.

Выдохните, осталось совсем чуть-чуть. Под планом земляных масс приводим маленькую табличку, куда вносим все значения объемов ячеек со знаком «плюс» — строка «насыпь» и все объемы ячеек со знаком «минус» — строка «выемка». В конце каждой строки приводим итоговую цифру – сумму полученных объемов по «насыпи» и «выемки» соответственно.

Эти итоговые значения объемов насыпи и выемки заносятся в первую строку «Ведомости объемов земляных масс» — грунт планировки территории. Как заполнять ведомость подробно описано в соответствующих постах. Смотри рубрику ;).

Источник

Баланс земляных масс

При проектировании земляных сооружений и работ стремятся к равенству объемов выемки и насыпи, чтобы каждый кубометр грунта выемки был полностью использован в насыпи; в этом случае рабочая кубатура получается вдвое меньше профильной. Однако обеспечить это удастся не всегда.

Разбросанность земляных сооружений, разнородность грунтов выемок и непригодность их в ряде случаев для использования в насыпи, разновременность работ по выемке и насыпям приводят к тому, что иногда выгоднее брать грунт для насыпи из карьеров, а грунт из выемок укладывать в отвал. Карьеры создаются и в случаях, когда объем грунта выемок меньше, чем требуется для насыпей.

Размещение карьеров и отвалов согласовывают с заказчиком, если они создаются в пределах строительной площадки, и с местным исполнительным комитетом, если они создаются за ее пределами. Отвалы грунта, как правило, следует располагать в естественных понижениях рельефа, старых выработках, на болотах. Расположение и форма отвалов не должны препятствовать стоку поверхностных вод и нарушать экологические условия площадки, в частности не должны способствовать образованию песчаных и снежных заносов. По окончании работ поверхность отвала планируют и укрепляют, а в необходимых случаях рекультивируют. Во всех случаях отвалы не должны создавать затруднений при выполнении последующих работ по гидроузлу. Иногда грунт выемки может быть использован для насыпи не сразу. В этом случае организуют отвалы промежуточного хранения грунта, склады.

Распределение земляных масс на строительной площадке представляет собой решение транспортной задачи на оптимизацию по условию минимума затрат. На основании расчета составляют ведомость шахматного баланса земляных масс, в которой указывают все сооружения и размещение грунта.

Источник

Как считать ведомость объемов земляных масс

Ведомость объемов земляных масс

А — «Насыпь» из таблицы подсчетов объемов земляных масс на плане земляных масс;

Б — «Выемка» из таблицы подсчетов объемов земляных масс на плане земляных масс;

В — «Выемка» при устройстве фундаментов зданий из раздела КЖ;

Г — «Выемка» при устройстве дорожных покрытий. Вычисляется как произведение площади покрытия на толщину выбранного «пирога» этого покрытия. В таблицу вносится итоговая сумма выемок всех типов покрытий проектируемой территории;

Д — «Выемка» при устройстве железнодорожных путей;

Е — «Выемка» при устройстве всех подземных инженерных сетей из разделов НВК (НВ, НК), ЭН, ГСН;

Ж — «Выемка» при устройстве водоотводных сооружений;

З — «Выемка» при устройстве озеленения. Вычисляется как произведение площади проектируемого озеленения на толщину насыпаемого плодородного слоя (0,1-0,2 м);

И — Сумма строк (1 + 3) по столбцу Насыпь (+);

K – Сумма строк (1 + 2) по столбцу Выемка(-);

(K – И) – Разность между Насыпью и Выемкой заносится в столбец меньшего значения;

Л – Объем грунта, непригодного для использования в строительстве (торф, разбираемые покрытия и др). Значение заносится в оба столбца таблицы: «Насыпь» и «Выемка»;

M – Объем плодородного грунта снятого до начала строительства с территории. Рассчитывается как произведение площади озеленения на территории строительства (существующего – по геоподоснове) на толщину снимаемого плодородного слоя (0,1 — 0,2 м);

(M – З) – Разность между Насыпью и Выемкой заносится с столбец меньшего значения;

В строке 7 столбца Насыпь (+) получаем:

X = И + (K – И) +Л +З + (M – З)

В строке 7 столбца Выемка (-) получаем:

Если значения X и Y равны, то таблица заполнена правильно.

Пример заполнения ведомости объемов земляных масс можно посмотреть в СТБ 2073-2010.

Выполнять чертежи необходимо в соответствии с СТБ 2073-2010 «Система проектной документации для строительства. Правила выполнения чертежей генеральных планов предприятий, сооружений и жилищно-гражданских объектов».

13 Responses

GrafftresCap

Annavkquemy

Привет всем вот група для взаимного пиара в вк кому нужно пользуйтесь:
Обмен подписками

womanblog

В ведомости объемов колонки насыпи и выемки дублируются. Второй ряд колонок нужен для рачета объемов, полученных за границами участка работ или для чего-то другого?

admin

В ведомости объемов колонки насыпи и выемки дублируются. Второй ряд колонок нужен для рачета объемов, полученных за границами участка работ или для чего-то другого?

да, дублируются для разделения объемов в границах отведенного земельного участка и границах проектных работ (то, что за пределами отведенного участка по акту). Тут на картинке отображена такая ведомость.. http://progenplan.by/zemlyanye-massy/vedomost-obemov-zemlyanyx-mass-otkuda-vzyalas-nasyp-so-znakom-minus.html

света

Добрый день
а вы бы могли бы посвятить отдельную тему откосам. как их считать, как чертить, в каких случаях применять. была бы очень благодарна

admin

Добрый день
а вы бы могли бы посвятить отдельную тему откосам. как их считать, как чертить, в каких случаях применять. была бы очень благодарна

Добрый день, Света! Обязательно! В течение недели постараюсь опубликовать. Успехов!

Мария

Спасибо большое за информацию! Она была очень полезна!

Ирина

Расчет понравился, все понятно, но эксперт сказал что не учтен плодородный грунт, т.е А+объем плодород.грунта, Б-объем плодородного грунта

Дворник-параноик

4. Недостаток пригодного грунта — наверно все-таки избыток, в данном случае?

Сергей

admin

Сергей, здравствуйте, да. Плодородный грунт учитываем в ведомости в отдельной строке (М)

Источник

Распределение земляных масс

Под распределением земляных масс понимается определение направлений, количества и расстояний перемещения грунта из квадратов выемки в квадраты насыпи. От этих факторов зависят объем грузовой работы и величина технико-экономических показателей производства планировочных работ. Исходными данными для решения задачи являются частные объемы земляных масс и расстояния между центрами массивов грунта в пределах квадратов.

В строительной практике наибольшее распространение получило логическое распределение земляных масс методом шахматного баланса по принципу “перемещение частных объемов выемки в квадраты насыпи по кратчайшему расстоянию”. Этот метод прост, но не позволяет получить оптимальное решение.

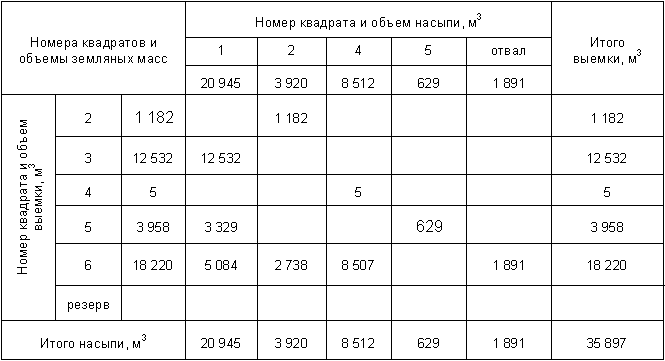

В табл. 2.6 приводится пример распределения земляных масс для площадки, изображенной на рис. 2.1.

Ведомость шахматного баланса земляных масс

Заполнение ведомости начинается с занесения в заглавную колонку таблицы номеров квадратов выемки и соответствующих объемов грунта в них. В заглавную строку таблицы записываются номера квадратов и объемы насыпи в плотном теле. Разработку схемы перемещения грунта следует начинать со смешанных квадратов выемки. Установлено, что если в одном квадрате имеется и выемка, и насыпь, то рациональным является перемещение грунта в пределах этого квадрата. Например, 1182 м 3 выемки из второго квадрата следует переместить в соседнюю насыпь в этом же квадрате. Аналогичным образом расписываются объемы выемки из квадратов 4 и 5.

Оставшиеся нераспределенными объемы выемки разносятся в свободные квадраты насыпи таким образом, чтобы расстояния перемещения грунта по возможности были минимальными. При этом необходимо следить за тем, чтобы суммарный объем доставляемого в соответствующий квадрат насыпи грунта не превышал его потребности.

Если на площадке итоговый объем выемки больше итогового объема насыпи в плотном теле, то излишки грунта заносятся в колонку “отвал”, если наоборот, то недостающий для отсыпки всей насыпи объем грунта – в строку “резерв”.

Так как излишки грунта в области выемки целесообразно разрабатывать вместе с котлованом одноковшовым экскаватором, требующим достаточно большой для заполнения ковша высоты забоя, то объем излишнего грунта следует оставлять в квадрате выемки с максимальными рабочими отметками.

Схема перемещения земляных масс из выемки в насыпь содержит огромное множество возможных вариантов. Поэтому решения, заложенные при составлении ведомости шахматного баланса вручную, не всегда являются рациональными. Оптимальный вариант распределения земляных масс на площадке может быть найден с использованием математического аппарата линейного программирования путем решения так называемой “транспортной задачи” [14] по компьютерной программе, разработанной преподавателями кафедры.

Источник

БИЛЕТ 7.Объемы земляных работ и баланс земляных масс.

Объемы земляных работ рассчитывают в процессе разработки варианта вертикальной планировки, после определения высотного положения проектных поверхностей территорий. При решении вертикальной планировки методами проектных горизонталей и отметок объемы подсчитывают, предварительно выполняя картограмму земляных работ. Для этого на подоснову плана вертикальной планировки наносят координатную сетку со сторонами квадратов 20…200 м.на картограмме в углах пересечения сетки наносят красные, черные и рабочие отметки. последние проставляют со знаками «-« в выемке и «+» в насыпи.

При проектировании вертикальной планировки методом профилей объемы подсчитывают, используя чертежи профиля и плана территории. Площадь сечения подсыпки или срезки определяют непосредственно на профиле. Геометрические объемы определяют, рассчитывая насыпь и выемку по продольным и поперечным профилям, а конечный результат принимают средним из полученных величин.

Для более точного определения трудозатрат при вертикальной планировке находят центры тяжести перемещения грунта и расстояния, на которые он должен быть перемещен. Сведения об объемах насыпей и выемок и оптимальных путях перемещения грунта из выемок в насыпи показывают на картограммах земляных работ. (20-50шаг сетки)

Билет8.ВЕРТИКАЛЬНАЯ ПЛАНИРОВКА УЛИЦ.

Проектируют исходя из нормативных продольных и поперечных уклонов с учетом требования минимальных объемов земляных работ. Максимальные продольные уклоны продиктованы условиями безопасности транспорта и пешехода. С ростом скоростей уменьшают максимально допустимые уклоны пути:

2. магистральные дороги и улицы: 1.общегородские(50%) 2. районные (60%)

3. улицы и дороги местного значения:1)жилые(80%) 2) промышлен, коммунально-складские(60%) 3)пешеходные улицы и дороги(40%) 4)поселковые улицы и проезды (70%)

Нижний предел продольных уклонов, как и поперечные, нормируются исходя из условий организации стока поверхностных вод. Минимальный уклон зависит от типа покрытия. Уклоны для асфальто-бетоноцементных покрытий=0,4%,для остальных=0,5%.

Проезжую часть профилируют в поперечном направлении,применяя односкатную и двускатную схемы.

Выбор зависит от категории и ширины проезда, рельефа местности.

Максимально допустимые уклоны на улицах и дорогах различной категории зависят от скоростей движения.

1.скоростные улицы- разность уклона 5%

2.магистральные улицы:-общегородского значения, грузовое движение-10%,районного значения 10%

3.улицы и дороги местного значения –разность уклона=15.%

Проезжую часть в поперечном направлении проектируют, применяя две типовые схемы: односкатную и двускатную

Продольный профиль магистральных улиц должен отвечать требованиям видимости для водителей транспортных средств и для общего зрительного восприятия панорамы улицы. В этих целях в продольном профиле улиц не следует допускать резких переломов, всегда ухудшающих видимость.

9. Вертикальная планировка пересечений

Вертикальная планировка пересечений зависит от категории улиц, планировочного решения и от продольных уклонов сходящихся улиц.

Проектирование перекрестков определяется рельефом и условиями стоков поверхностных вод. На перекрестках продольные уклоны не должны быть больше 30%

вертикальную планировку делают используя схемы принципиальных решений перекрестков.

Помимо этого запрещено устройство поперечных лотков на магистральных улицах.

10. Вертикальная планировка площадей, пешеходных путей, проездов, парковых аллей и дорожек.

Вертикальная планировка городских площадей зависит от

— формы площади в плане

— их назначения для города

— естественного рельефа территории

-размещение на ней зданий обществ значений (в этом случае ось площади ориентируют на доминирующее здание)

Продольный и поперечный уклон площади не должны закрывать перспективы и видимость противоположной стороны.

Лучшую обозреваемость со стороны площади можно получить благодаря высотному решению площади в виде слабовогнутой поверхности (сложная кривая, образованную в результате переменных поперечных уклонов). Но со стороны организации водоотвода лучше не делать. В этом отношении выпуклая площадь со скатами к периферии имеет явные преимущества, но при таком решении ухудшаются условия обозреваемости.

Проезды на межмагистральных территориях проектируют, принимая продольные и поперечные уклоны с учетом требований, изложенных при описании методов вертикальной планировки улиц и магистралей.

Вертикальную планировку пешеходных путей проектируют, выдерживая продольные уклоны

Поперечный профиль пешеходных путей – односкатный уклон, зависящий от типа покрытия. Если тротуар располагают вдоль проезжей части, то его приподнимают на высоту бордюра и проектируют с поперечным уклоном к нему (для водоотвода). На перекрестках тротуар сопрягают с проезжей частью бордюром ниже(0,08м). В туннелях и на мостах тротуары и проезжую часть разделяют бордюрами выше — 0,2 м и более.

В условиях сложного и гористого рельефа между тротуарами и прилегающими к ним откосами насыпей высотой более 1 м устраивают бермы шириной не менее 0,5 м. При высоте насыпей свыше 2 м тротуары проектируют с ограждениями.

Пешеходные переходы тоннельного типа заглубляют под проезжей частью улиц и дорог. принимая высоту в свету не менее 2,3 м. Продольный уклон переходов такого типа задают не более 4%, а поперечный —— 1 %.

Парковые аллеи и дорожки делаются аналогично тротуарам. Но продольный профиль пешеходных дорожек, используемый только для прогулок, имеет свои особенности: допустим продольный уклон до 18 % при условии формирования проектной линии продольного из последовательно чередующихся наклонных и горизонтальных элементов, протяженность которых регламентируют в зависимости от уклона.

11. Вертикальная планировка межмагистральных территорий
