ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ УСЛ. № 483. ДЕЙСТВИЕ МАГИСТРАЛЬНОЙ ЧАСТИ
Таким образом, получается что три важнейшие функции воздухораспределитель способен выполнять и без магистральной части. Отсюда вытекает назначение магистральной части – выполнять три оставшиеся функции:
Рассмотрим действие магистральной части для реализации первой из указанных задач.

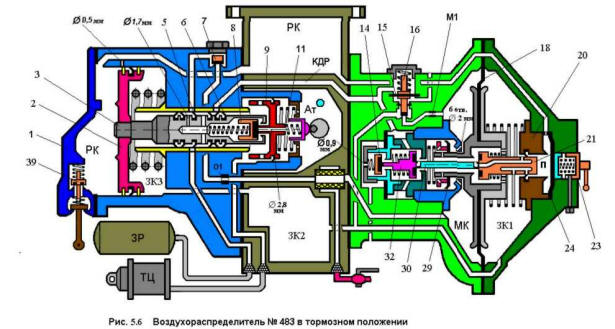

Торможение
Итак, магистральная диафрагма прогнется влево. Вначале прогнется совсем чуть-чуть. При этом плунжер, который вставлен между дисками диафрагмы и, естественно, перемещается вместе с нею, толкнет толкатель 22, он, в свою очередь, толкнет клапан дополнительной разрядки 23 (будем называть его клапан ДР); он отойдет от седла и сообщит полость слева от манжеты дополнительной разрядки 32 (манжеты ДР) с атмосферой через канал дополнительной разрядки:
полость слева от манжеты ДР (она обозначена 31) > зазор между клапаном ДР и его седлом > канал дополнительной разрядки 30 > 4 отверстия диаметром по 6 мм во втулке штока главного поршня > тормозная камера ТК > осевое отверстие 2,8 мм в уравнительном поршне > Ат.
Вследствие этого давление в маленькой полости, расположенной левее манжеты ДР, очень быстро упадет до нуля. И манжета, сжимая свою пружину, сдвинется влево.
Про манжету ДР надо отдельно сказать несколько слов. Это не просто резинка, а резинка + латунный каркас в виде втулочки с отверстиями. Эта конструкция может сдвигаться влево, если усилие пружины слабее усилия сжатого воздуха из МК; и вправо, когда пружина сильнее. Из-за этого свойства Пархомов в своем учебнике называет её «челночной манжетой». Края резинки работают как манжета, а центральная часть – как клапан. На приведенной выше картинке это не очень наглядно видно, а вот на этом рисунке – гораздо понятней.
Перекрыша
Когда главный поршень сдвинется вправо, то первым делом его правая крайняя манжета перекроет канал дополнительной разрядки.
Из-за этого давление в полости 31 повысится и челночная манжета под воздействие своей пружины вернется на место вправо, прижмется к седлу и прекратит сообщение магистральной камеры МК с атмосферой.
Отпуск
Отпуск начинается с повышения давления в МК. Вследствие этого диафрагма прогибается вправо.
Из-за этого два отверстия на хвостовике левого диска выходят из под челночной манжеты и совмещаются с шесть отверстиями по кругу в ее седле. Из-за это воздух из МК поступает через осевой кнал плунжера, через верхний радиальный канал плунжера, через полость 8, через нижний радиальный канал плунжера 11, черезнижний осевой канал плунжера, через нижний радиальный канал 12 в золотниковую камеру 13. Давление в золотниковой камере повышается, об остальном мы говорили, рассматривая работу главной части.
Особенности отпуска хвостовых вагонов. Диафрагма прогибается вправо меньше, чем в голове. Из-под манжеты в полость 8 выходит только нижнее правое радиальное отверстие плунжера, а верхнее не выходит. ЗК не сообщается с МК, зато сообщается с РК. В ЗК после торможения давление меньше, чем в РК, из-за этого воздух из РК перетекаетв ЗК. В ЗК (справа от главного поршня) давление растет, а в РК (слева от главного поршня) уменьшается, отчего и происходит отпуск.
Равнинный и горный режимы
Мягкость
Под мягкостью мы понимаем свойство воздухораспределителя не срабатывать на торможение, если темп снижения давления в тормозной магистрали составляет 0,2 – 0,5 кг/см2 за 1 МИНУТУ или медленнее. Такой темп бывает, когда после отпуска сверхзарядное давление ликвидируется через стабилизатор крана машиниста.
Во время зарядки воздух, наполняющий золотниковую камеру, поступает под клапан мягкости(поз.20). Когда давление в ЗК будет около 3 кг/см2 клапан приподнимется и откроет торцовую часть 21, через которую соединится золотниковая камера и магистральная камера. В этом, соединяющем их канале есть калиброванное отверстие 18 диаметром всего 0,5 мм. Раз при давлениив ЗК около 3 кг/см2 оно уже пересиливает пружину клапана мягкости, то при поездном положении, когда давление в ЗК > 5 кг/см2, клапан мягкости тем более остается открытым.
И вот, допустим, давление в ТМ (и, следовательно, в МК) медленно снижается. Из ЗК через отверстие 0,5 мм и торцовую часть клапана мягкости воздух потихоньку перетекает в МК, то есть в ЗК давление тоже медленно снижается. А в главной части есть отверстие 0,5 мм, через которое из РК воздух перетекает в ЗК. Таким образом, и в РК давление потихоньку снижается.
Но если давление в МК станет падать более быстрым темпом, то отверстия по 5 мм не смогут пропускать усилившийся поток. Тогда сначала магистральная диафрагма испытает перепад давлений и прогнется влево; а потом главный поршень по той же причине сместится вправо.
После начавшегося торможения оба эти отверстия закрываются. Клапан мягкости закрывается потому что в самом начале торможения воздух из канала ДР поступает в полость над его диафрагмой. Отвретсие 0,5 мм в главной части закрывается манжетой главного поршня, когда он начнет сдвигаться вправо.
Анимация (мультик) по схемам прямодействующего, нпрямодействующего
тормоза и ЭПТ
Отличное пособие по новому воздухораспределителю пассажирских вагонов № 242.
С анимацией и дикторским сопровождением
В чем заключается мягкость действия воздухораспределителя грузового типа усл№ 483
Мягкость. При медленном снижении давления в ТМ темпом до 0,3 – 0,4 кгс/см2 в минуту воздух из РК перетекает в ЗК, а оттуда в МК через отверстие диаметром 0,9 мм в канале клапана мягкости. При этом давления в МК и ЗК выравниваются и прогиба магистральной диафрагмы в тормозное положение (влево) не происходит. Клапан дополнительной разрядки 32 остается закрытым.
При падении давления в ТМ темпом до 1,0 кгс/см2 в минуту к указанному выше пути добавляется второй путь мягкости. Воздух из ЗК не успевает перетекать в МК через отверстие диаметром 0,9 мм, что вызывает прогиб магистральной диафрагмы влево. Одновременно начинают перемещаться влево толкатель 30 и плунжер 21. Толкатель приоткрывает клапан дополнительной разрядки 32 и воздух из ЗК через каналы плунжера и приоткрытый клапан дополнительной разрядки перетекает в канал дополнительной разрядки (КДР) и далее в атмосферу через осевой канал уравнительного поршня 9. Сечение для проходя воздуха через клапан дополнительной разрядки автоматически дросселируется так, что темп разрядки ЗК соответствует темпу разрядки ТМ. Давления в МК и ЗК быстро выравниваются и магистральная диафрагма занимает поездное положение. Максимальный темп разрядки ТМ, не вызывающий срабатывайте ВР на торможение, зависит от перепада давлений по обе стороны манжеты 17 дополнительной разрядки и определяется усилием ее пружины.
32. Показатель на пневматической схеме электровоза ВЛ10 2ТЭ10М порядок подготовки для пересылки в недействующем 9холодном0 состоянии элекстровоза.
Порядок включения и размещения тормознов в пассажирских поездах.
В пассажирских поездах с составом до 20 вагонов включительно воздухораспределители пассажирского типа с бесступенчатым отпуском включать на короткосоставный режим. При формировании пассажирских поездов с составом более 20 вагонов воздухораспределители пассажирского типа с бесступенчатым отпуском включать на длинносоставный режим. Включение воздухораспределителей пассажирского типа с бесступенчатым отпуском на короткосоставный режим в поездах с составом более 20 до 25 вагонов допускается отдельными распоряжениями владельца инфраструктуры.
Тормоза пассажирского типа со ступенчатым отпуском (западноевропейского типа) пассажирских вагонов международного сообщения включать на пассажирский режим при скорости движения до 120 км/ч; при более высокой скорости движения включать скоростной режим. Запрещается включать скоростной режим торможения при отсутствии на вагоне или неисправности датчика скоростного регулятора или хотя бы одного датчика противоюзного устройства. Пересылку пассажирских вагонов, оборудованных тормозами пассажирского типа со ступенчатым отпуском (западноевропейского типа), в грузовых поездах выполнять с выключенными тормозами, если тормоза состава включаются на равнинный режим, и с включением на грузовой режим, если тормоза состава включаются на горный режим. При наличии в составе пассажирского поезда внутреннего сообщения одного вагона с тормозом пассажирского типа со ступенчатым отпуском (западноевропейского типа) разрешается тормоз этого вагона выключить, при условии обеспечения необходимым единым наименьшим тормозным нажатием на 100 тс веса без учета выключенного тормоза.
Порядок включения и размещения тормознов в грузовых поездах
У грузовых вагонов, не оборудованных АР, в которых используются чугунные тормозные колодки, на ВР необходимо включать режим «груженый» при загрузке вагона более 60 кН на ось, «средний» — от 30 до 60 кН на ось (включительно), «порожний» — менее 30 кН на ось. При использовании композиционных колодок на этих вагонах следует включать на ВР режим «порожний» при загрузке на ось до 60 кН включительно, «средний» — при загрузке на ось более 60 кН. В груженом состоянии вагонов-хопперов, предназначенных для перевозки цемента и оборудованных композиционными колодками, на ВР необходимо включать режим «груженый».
Применение на грузовых вагонах, оборудованных композиционными колодками, режима «груженый» допускается в соответствии с приказом начальника дороги на основании опытных поездок при осевой нагрузке не менее 200 кН на ось.
Включать ВР в грузовых поездах режим «горный» следует перед затяжными спусками крутизной 18 %о и более, а «равнинный» — при меньших значениях. У вагонов, оборудованных АР, при чугунных колодках следует включать на ВР режим «груженый», при композиционных — «средний» или «груженый» в случаях, указанных выше, использование режима «порожний» запрещается. Загрузку вагонов необходимо определять по поездным документам. Допускается для ее определения ориентироваться на просадку рессорного комплекта и положение клина амортизатора.
35. Каким образом выводится с перегона с руководящим подъемом не более 8% грузовой поезд при условии исправных тормозов в поезде 50 %.
ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ УСЛ. № 483. КОНСПЕКТ
Теоретические сведения
Устройство воздухораспределителя
В комплект воздухораспределителя усл. № 483-000 входят: главная часть усл. № 270-023, магистральная часть усл. № 483-010 и двухкамерный резервуар усл. № 295-001.
Действие воздухораспределителя
Зарядка
Зарядка РК с 0 до 5 кгс/см2 на равнинном режиме происходит за время 3-3,5 мин.
Поездное положение
Одновременно с зарядкой происходит и отпуск тормоза, то есть сообщение ТЦ через уравнительный поршень 9 с атмосферой. Для большей ясности процесс отпуска на различных режимах работы Воздухораспределителя рассмотрен ниже.
Мягкость
Мягкостью называют способность ВР не срабатывать на торможение при падении давления в ТМ до какого-то предельного темпа.
Торможение
Действие ВР одинаково при служебном и экстренном торможении, с той лишь разницей, что в последнем случае разрядка МК и ЗК происходит до нуля.
Перекрыша
Магистральная диафрагма при этом занимает среднее положение (положение перекрыши) и атмосферный клапан закрывается. Клапан дополнительной разрядки при этом остается приоткрытым.

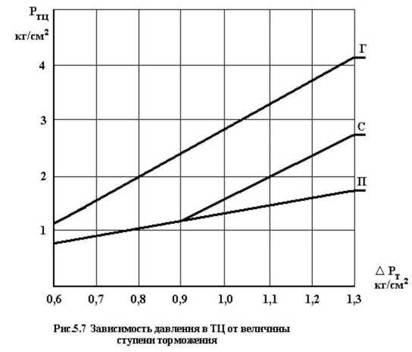

Чем больше усилие режимных пружин 10 и 11 на уравнительный поршень, тем при большем давлении воздуха в ТК он начнет движение в положении перекрыши. Поэтому для получения различных режимов торможения (порожнего, среднего и груженого) изменяют усилие режимных пружин 10 и 11 на уравнительный поршень. Это достигается изменением положения рукоятки переключателя режимов торможения.
Отпуск
Если же давление в ЗК будет повышено на меньшую величину, то при выравнивании давлений в ЗК и РК главный поршень остановится в промежуточном положении, не дойдя до крышки. Так как при открытом осевом канале уравнительного поршня давление в ТЦ и в ТК понижаются, то под действием режимных пружин 10 и 11 уравнительный поршень начнет перемещаться влево и своим хвостовиком упрется в тормозной клапан, прекращая разрядку ТЦ в атмосферу.
Таким образом, отпуск в голове состава начинается раньше, но протекает он медленно, а в хвосте состава начинается позже, но протекать он будет быстрее. За счет этого на равнинном режиме происходит выравнивание времени отпуска по длине поезда.
Следовательно, на равнинном режиме возможен только полный отпуск, для получения которого достаточно повысить давление в ТМ на 0,2—0,3 кгс/см2.
Особенности отпуска воздухораспределителя усл. № 483М
Наличием канала диаметром 0,3 мм в седле манжеты дополнительной разрядки повышена и чувствительность ВР к началу отпуска, так как через этот канал выравниваются давления в МК и ЗК в положении перекрыши. Для перемещения магистральной диафрагмы в отпускное положение достаточно преодолеть усилие ее отпускной пружины и силу трения уплотнительных манжет
Анимация (мультик) по схемам прямодействующего, нпрямодействующего
тормоза и ЭПТ
Отличное пособие по новому воздухораспределителю пассажирских вагонов № 242.
С анимацией и дикторским сопровождением
Действие воздухораспределителя
Разрядка (мягкость). Мягкостью называют способность ВР не срабатывать на торможение при падении давления в ТМ до какого-то предельного темпа.При медленном снижении давления в тормозной магистрали темпом до 0,5 кгс/см2 за 75 секунд воздух через зарядные отверстия ЗР3, ЗР2 и ЗР1 успевает перетекать из ЗР в ЗК и далее в МК, не вызывая роста перепада давления на магистральном поршне, то есть не вызывая перемещения его в тормозное положение. Таким образом, воздухораспределитель не реагирует на утечки из тормозной магистрали, не превышающие темпа мягкости, и тормоза в действие не приходят.
Служебное торможение (Рис.5.2). При разрядке тормозной магистрали темпом служебного торможения на величину 0,3 кгс/см2 и более падает давление в магистральной камере воздухораспределителя.
Рис. 5.2 Служебное торможение
Под большим давлением со стороны запасного резервуара магистральный поршень перемещается в сторону крышки, своим уплотнительным кольцом закрывает отверстие ЗР1 и разобщает запасный резервуар с тормозной магистралью. Вместе с поршнем перемещается и отсекательный золотник, который разобщает камеру дополнительной разрядки с атмосферой, сообщает ее с магистральной камерой и открывает канал ЗР4 на верхнем лице главного золотника. Происходит дополнительная разрядка магистральной камеры в камеру дополнительной разрядки на 0,4 кгс/см2 по каналам М2, К1 и выемкам золотников. Благодаря резкой дополнительной разрядке магистральной камеры, магистральный поршень переместится еще в сторону крышки и передвигает главный золотник так, что канал ЗР4 совпадет с каналом Т1 тормозного цилиндра. Дополнительная разрядка тормозной магистрали главным золотником будет прекращена.
Сжатый воздух из запасного резервуара по каналам ЗР3, ЗР4, Т1 перетекает в тормозной цилиндр. Магистральный поршень откроет отсекательным золотником канал ЗР4 на такую величину, чтобы запасный резервуар разряжался в тормозной цилиндр темпом, равным темпу разрядки тормозной магистрали. Получив нужную величину ступени торможения, машинист переводит ручку поездного крана в положение перекрыши и прекращает разрядку тормозной магистрали. Когда запасный резервуар разрядится до давления на 0,1 – 0,2 кгс/см2 ниже, чем давление в тормозной магистрали, магистральный поршень вместе с отсекательным золотником сдвинется в сторону тормозного цилиндра и прекратит разрядку запасного резервуара в тормозной цилиндр, так как канал ЗР4 на верхнем лице главного золотника будет перекрыт. При повторной разрядке тормозной магистрали магистральный поршень сдвинет в тормозное положение только отсекательный золотник и разрядит запасный резервуар в тормозной цилиндр на величину, равную разрядке тормозной магистрали. После этого поршень опять переместится в положение перекрыши. Так получаются ступени служебного торможения. Торможение может продолжаться ступенями, пока давления в запасном резервуаре и тормозном цилиндре не сравняются. Величина давления в тормозном цилиндре зависит от диаметра тормозного цилиндра и длины хода поршня тормозного цилиндра, т.е. от объема последнего. В положении перекрыша воздухораспределитель не пополняет утечки из ТЦ.
Отпуск. При повышении давления в тормозной магистрали на 0,2 – 0,3 кгс/см2 выше, чем в запасном резервуаре, магистральный поршень перемещается в отпускное положение. Золотники сообщают камеру дополнительной разрядки и тормозной цилиндр с атмосферой. Воздух из тормозного цилиндра выходит в атмосферу через переключательную пробку, следовательно, время выпуска воздуха из тормозного цилиндра зависит от режима работы воздухораспределителя. При режиме К проходные каналы шире, поэтому опорожняться тормозной цилиндр будет быстрее, чем на режимах Д и УВ ( на режиме К 9-12 сек, а на режиме Д и УВ 19-24 сек). Зарядка запасного резервуара и золотниковой камеры происходит вместе с отпуском.

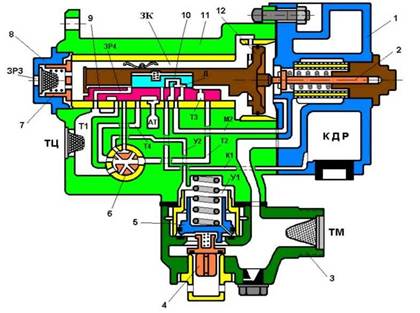

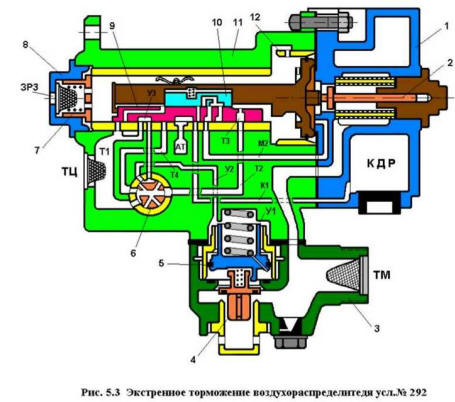

Экстренное торможение. При резком снижении давления в тормозной магистрали, темпом экстренного торможения магистральный поршень быстро перемещается в тормозное положение до упора в прокладку, сжимая пружину буфера и утапливая буферный стержень (Рис.5.3).
Так же быстро перебрасывается и главный золотник. В крайнем тормозном положении выемка У3 сообщит камеру У1 с тормозным цилиндром. Давление на ускорительный поршень сверху резко упадет до нуля. Под давлением магистрального воздуха поршень ускорителя быстро поднимается вверх на 9 мм и увлекает за собой срывной клапан. Клапан отрывается от седла, и тормозная магистраль сообщается с атмосферой. Происходит дополнительная разрядка тормозной магистрали. Канал Т3 главного золотника совпадет с каналом Т2. По этим каналам и через переключательную пробку воздух из запасного резервуара перетекает в тормозной цилиндр. Давление в тормозном цилиндре увеличивается. Одновременно растет давление на поршень ускорителя со стороны камеры У1. Когда давление в тормозной магистрали и камере У1 выровняются, пружина сдвигает поршень ускорителя со срывным клапаном вниз. Посадка клапана 4 на седло происходит тогда, когда давление в тормозной магистрали равно 1,5 – 2,0 кгс/см2. Так при экстренном торможении работает воздухораспределитель на режимах К и Д. На режиме УВ разрядки тормозной магистрали ускорителем нет.
Чтобы выключить воздухораспределитель, необходимо перекрыть разобщительный кран на отводе от тормозной магистрали и выпускным клапаном разрядить запасный резервуар и тормозной цилиндр.
Воздухораспределитель №292-001 имеет простую конструкцию, высокую чувствительность к действию и легкий отпуск тормозов. Он обеспечивает скорость распространения тормозной волны при служебном торможении 120 м с и при экстренном 190 м с.Недостатками воздухораспределителя является ограниченность запаса воздуха на торможение объемом запасного резервуара, отсутствие питания утечек тормозного цилиндра, зависимость давления в цилиндре от величины зарядного давления и соотношения объемов запасного резервуара и тормозного цилиндра. Кроме того, в воздухораспределителе используется большое количество цветного металла и притираемых деталей, требующих трудоемких работ при изготовлении и ремонте.
| 8. ВОЗДУХОРАСПРЕДЕЛИТЕЛЬ ГРУЗ. ТИПА № 483 |
Устройство воздухораспределителя.
В комплект воздухораспределителя усл.№ 483.000 входят: главная часть, магистральная часть и двухкамерный резервуар. (Рис. 5.4).
Двухкамерный резервуар содержит фильтр 34, рабочую (РК) и золотниковую (ЗК) камеры, к нему подведены трубопроводы от тормозной магистрали (ТМ) через разобщительный кран, запасного резервуара (ЗР) и тормозного цилиндра (ТЦ). На корпусе 36 двухкамерного резервуара расположена рукоятка переключателя режимов торможения (на рисунке не показана): порожнего, среднего и груженого. На двухкамерный резервуар крепятся главная и магистральная части, в которых сосредоточены все рабочие узлы прибора.
Клапан мягкости 16 нагружен пружиной и имеет в средней части резиновую диафрагму 15. В канале клапана мягкости (между торцовой частью клапана и МК) расположен ниппель с калиброванным отверстием диаметром 0,9 мм (до модернизации ВР – 0,65 мм). Полость под диафрагмой клапана мягкости постоянно сообщена с атмосферой.
Главная часть состоит из корпуса 37 и крышки 1. В крышке расположен отпускной клапан 39 с поводком 38. В корпусе расположены главный и уравнительный органы, обратный клапан 7 и калиброванное отверстие диаметром 0,5 мм.
Главный орган включает в себя напруженный пружиной 4, главный поршень 2 с полым штоком 3. Внутри полого штока расположен нагруженный пружиной тормозной клапан 8,. седлом которого является торцовая часть полого штока. В полом штоке имеется также одно отверстие диаметром 1,7 мм и восемь отверстий диаметром по 1,6 мм каждое (или четыре отверстия по 3 мм). Шток уплотнен шестью резиновыми манжетами 5 и 6.
Уравнительный орган включает в себя уравнительный поршень 9, нагруженный большой 10 и малой 11 пружинами. Затяжка большой пружины регулируется резьбовой втулкой 35 с атмосферными отверстиями, воздействие малой пружины на уравнительной поршень изменяется с помощью подвижной упорки 12, связанной с рукояткой переключения режимов торможения. Уравнительный поршень имеет в диске два отверстия для сообщения тормозной камеры (ТК) с каналом ТЦ и сквозной осевой атмосферный канал диаметром 2,8 мм.
Между главной частью и двухкамерным резервуаром расположен ниппель с отверстием диаметром 1,3 мм.
Модернизированный ВР усл.№ 483.000 М имеет в седле 29 манжеты дополнительной разрядки канал диаметром 0,3 мм, через который МК постоянно сообщена с полостью «П1» за манжетой дополнительной разрядки. Верхний радиальный канал плунжера смещен вправо по отношению к его нижним радиальным каналам с целью повышения чувствительности ВР к отпуску и ускорения начала отпуска в хвостовой части поезда. Расположение верхнего радиального канала плунжера выбрано таким образом, чтобы при движении магистральной диафрагмы в отпускное положение (вправо), РК, полость «П» (полость слева от диафрагмы 24 переключателя режимов отпуска) и МК через этот канал и канал диаметром 0,3 мм сообщились бы между собой раньше, чем сообщатся РК и ЗК через нижние радиальные каналы плунжера.
Действие воздухораспределителя

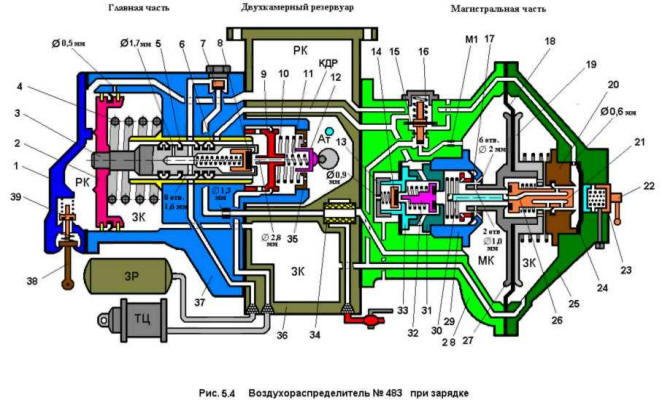

Зарядка на равнинном режиме. Сжатый воздух из ТМ поступает в двухкамерный резервуар. Часть воздуха через фильтр 34, отверстие 1,3 мм и обратный клапан 7 проходит в ЗР. Время зарядки ЗР с 0 до 5 кгс/см2 составляет 4-4.5 мин.
