Разбивочные работы на исходном монтажном горизонте

Для возведения наружной части сооружения на исходном монтажном горизонте создается внутренняя разбивочная сеть здания и надежно закрепляется.

Монтажный горизонт – это условная горизонтальная плоскость, проходящая через проектные отметки низа монтируемых конструктивных элементов. Монтажный горизонт первого этажа является исходным.

Пункты внутренней разбивочной сети располагают на перекрытии подвала или непосредственно на блоках фундамента. Количество пунктов и форма внутренней разбивочной сети зависят от размеров и назначения сооружения, методов производства строительно-монтажных работ и других факторов. При строительстве сравнительно небольших зданий четырьмя пунктами закрепляются продольные и поперечные основные оси (рис. 2.31), в зданиях сложной конфигурации закрепляются главные оси (см. рис. 2.3). Иногда для крупногабаритных сооружений внутренняя разбивочная сеть создается в виде нескольких фигур, повторяющих контур сооружения. При этом стороны сети располагают также параллельно основным осям сооружения, чтобы внутренние и монтажные оси можно было выносить непосредственно линейными измерениями или простейшими способами перпендикуляров и створов.

Местоположение пунктов внутренней разбивочной сети определяют с пунктов внешней разбивочной сети сооружения. Например, чтобы вынести пункты, расположенные в точках пересечения основных осей (см. рис. 2.31), теодолит выставляют над пунктом 1 внешней разбивочной сети и трубу наводят на пункт 1¢. На исходном монтажном горизонте фиксируют направление 1–1¢. Потом теодолит устанавливают на пункте 2 и наводят на пункт 2¢. На пересечении направлений 1–1¢и 2–2¢ находят положение пункта I внутренней разбивочной сети и фиксируют прочерчиванием карандашом или откраской. Аналогично выносят пункты II, III и IV.

Правильность разбивки контролируют измерениями расстояний и прямых углов. Окончательные положения пунктов надежно закрепляют на исходном горизонте дюбелями или керном на закладных деталях (рис. 2.32) и маркируют несмываемой краской.

Рис. 2.31. Схема размещения внутренней и внешней разбивочных сетей

Высотной разбивочной основой на исходном монтажном горизонте служат рабочие реперы, совмещаемые, как правило, с пунктами внутренней разбивочной сети. Количество реперов зависит от сложности сооружения, но их должно быть не менее двух. Отметки этих реперов определяют методом геометрического нивелирования от реперов внешней разбивочной сети.

Детальные разбивочные работы на исходном и других монтажных горизонтах сводятся обычно к построению внутренних и монтажных осей, фиксирующих плановое положение отдельных конструкций и элементов сооружения. Разбивку осей производят от пунктов внутренней разбивочной сети. При использовании способа створов (см. рис. 2.32) теодолит устанавливают на пункте I основной оси и наводят трубу на пункт IV. По линии I–IV откладывают расстояния до выносимых поперечных осей и закрепляют их рисками. Выполнив аналогичные действия по основной оси II–III, выносят вторые концы поперечных осей. Затем оси фиксируют проволоками или закрепляют откраской.

Рис. 2.32. Пункт внутренней разбивочной сети

От пунктов, закрепляющих главные оси сооружения, детальные разбивочные работы производят обычно способом перпендикуляров. Теодолит устанавливают в точке пересечения главных осей (центральный пункт) и наводят трубу на пункт, расположенный в конце продольной главной оси. По визирной линии откладывают рулеткой расстояние до поперечной оси и фиксируют его. Переносят теодолит на вынесенную точку и строят прямой угол. Полученную ось закрепляют откраской или керном на закладных деталях.

При крупнопанельном строительстве монтажные оси закрепляют откраской в виде рисок (рис. 2.33), определяющих плановое положение отдельных конструктивных элементов.

Рис. 2.33. Детальная разбивка осей на монтажном горизонте

Отметку монтажного горизонта выносят от реперов внутренней разбивочной сети методом геометрического нивелирования и закрепляют горизонтальными рисками или маячными прокладками.

Источник

Тема: Детальная разбивка зданий и сооружений

1. Разбивка обноски. Вынесение осей на обноску. Закрепление осей

_______ Для удобства линейных измерений при детальной разбивке, а также для закрепления осей сооружения вокруг разбиваемого здания строят обноску.

_______ Обноска должна удовлетворять следующим условиям:
• стороны обноски должны быть параллельны продольным и поперечным осям сооружения;
• она должна быть прямолинейной;
• она должна быть горизонтальной, чтобы не вводить поправки за наклон.

_______ Для сохранения осей на случай поломки обноски наиболее важные оси закрепляют створной обноской. На расстоянии до 20–30 м закладывают от сплошной обноски по два бетонных столбика с вбетонированными в них стержнями с насечками или углублениями.

2. Разбивка котлованов и фундаментов

_______ От основных осей здания закрепленных на обноске на местности выносят проекции нижнего контура котлована и линии верхней бровки котлована.

_______ Расстояние d от основных осей до нижнего контура должно быть указано на разбивочных чертежах (обычно 0,5–2 м ).

_______ Коэффициент откоса К отношение высоты откоса к заложению, то есть:

3. Передача отметки на дно котлована и на высокую точку сооружения

_______ При передаче отметки вверх рулетка подвешивается «лицом» к верхнему нивелиру. К нижнему нивелиру, если надо, рулетку поворачивают «лицом» перед взятием отсчета.

4. Фундаменты

_______ Фундаменты по конструктивным типам делятся на:
• ленточные,
• столбчатые,
• сплошные,
• свайные.

_______ По способу изготовления:
• монолитные,
• сборные.

_______ Ленточные фундаменты устраивают под стены зданий или под ряд колонн.

_______ Столбчатые чаще всего имеют вид отдельных опор под железобетонные или стальные колонны.

_______ Сплошные – железобетонная плита подо всей площадью здания. Устраивается, когда нагрузка значительная.

_______ Свайные состоят из забиваемых в землю свай.

_______ При монтаже сборных ленточных фундаментов на дно котлована с помощью отвесов с обноски сносят оси фундаментов.

_______ Перенос осей на дне котлована часто делают и теодолитом. Обязательно при двух кругах. При возведении монолитных ленточных фундаментов сначала строят опалубку.

_______ Установка фундаментов под несущие колонны зависит от их устройства. Под железобетонные колонны устанавливают обычно фундаменты стаканного типа.

_______ В фундаментах под металлические колонны для их крепления применяют анкерные болты.

_______ Анкерные болты устанавливают в теле фундамента с помощью специальных деревянных или стальных шаблонов.

5. Построение геодезической разбивочной сети на исходном и монтажном горизонтах

_______ За исходный горизонт принимают плоскость, проходящую через блоки фундаментов или перекрытие нулевого цикла.

_______ Монтажным горизонтом называют условную плоскость, проходящую через опорные площадки монтируемых элементов конструкций определенного этажа.

_______ Для производства геодезических работ при установке строительных конструкций необходимо на каждом горизонте создавать в качестве основы геодезическую разбивочную сеть.

_______ Разбивочная сеть на исходном горизонте создается в виде простых фигур, стороны которых совпадают или параллельны основным осям сооружения.

_______ Точки разбивочной сети выносятся на исходный горизонт от знаков, закрепляющих основные оси сооружения (полярный способ или способ прямоугольных координат). По точкам сети прокладывается нивелирный ход, опирающийся не менее чем на два репера.

_______ Иногда для удобства вводят условную систему высот.

_______ За ноль обычно принимают отметку чистого пола первого этажа.

_______ Предварительно разбивочные оси выносят на цоколь здания. Теодолит устанавливают точно в створе разбиваемой оси. Вынесение оси делается при двух положениях вертикального круга. Теодолит перед работой должен быть тщательно выверен. Применяется способ при зданиях малой и средней этажности ( ° ).

_______ Выполняется специальными приборами вертикального визирования.

_______ Например, ОЦП – оптический центрировочный прибор. ПОВП – прибор оптического вертикального проектирования. РZL(ГДР) – прецизионный зенит – лот.

_______ Отсчеты по сетке берутся при повороте прибора через 90 ° ( 0-90-180-270 ).

_______ Средние из отсчетов при 0-180 и 90-270 дают положения проектируемой точки на палетке.

_______ Положение точки переносится с палетки на монтажный горизонт и закрепляется.

_______ Расстояние между ними тщательно измеряется и сравнивается с расстояниями на исходном горизонте.

_______ Oт этих точек строятся остальные точки разбивочной сети.

_______ Высотная сеть на монтажном горизонте создается методом геометрического нивелирования относительно реперов на исходном горизонте.

_______ При этом используется способ передачи отметок на высокую точку сооружения.

Подготовка разбивочных элементов и разбивка на местности круговой кривой

Источник

Большая Энциклопедия Нефти и Газа

Монтажный горизонт

Монтажный горизонт для домов протяженностью менее 100 м устанавливают единым на весь дом. При протяженности домов свыше 100 м монтажный горизонт устанавливают единым на участке между температурными швами. Монтажный горизонт определяют по результатам нивелирования от рабочих реперов разбивочной основы, создаваемой на перекрытии этажа. Затем выставляют маяки на местах установки панелей по два маяка на каждую панель в соответствии с высотой монтажного горизонта в заданных точках. [1]

Отметки на монтажный горизонт передают при помощи двух нивелиров и рулетки. [2]

Опорные точки на монтажный горизонт проектируют теодолитом методом вертикальной плоскости от знаков локальной осевой сетки или методом отвесной прямой с помощью зенит-приборов, надир-приборов или лазерных приборов от точек исходного горизонта. [3]

Опорные точки на монтажном горизонте закрепляют в падежных местах дюбелями или кериом на металлических пластинах ( на закладных деталях) и красят масляной краской для того, чтобы их легко можно было найти. [5]

Высотное обоснование на монтажном горизонте строится в виде систем реперов на исходном и монтажном горизонтах. [6]

Точки с исходного горизонта на монтажный горизонт могут быть спроектированы двумя наиболее распространенными способами: наклонного или вертикального проектирования. [7]

В практике строительства для переноса осей на монтажный горизонт широко применяют метод вертикальной плоскости, суть которого заключается в следующем: теодолит устанавливают точно в створе данной разбивочной оси и трубу его ориентируют на риску, нанесенную на цоколе здания. Примерно в створе этой же оси на перекрытии данного этажа размещают и треногу с отвесом. Трубу теодолита вращают в горизонтальной плоскости до тех пор, пока нить отвеса не попадет в поле зрения трубы. После этого трубу закрепляют в вертикальной плоскости и в заданный створ вводят визирную цель ( нить отвеса), которая и фиксирует положение разбивочной оси на перекрытии. [10]

После монтажа элементов перекрытий должна производиться обязательная инструментальная проверка монтажного горизонта каждого этажа, результаты которой заносятся в журналы работ. [13]

Контролируют точность проектирования опорных точек измерением расстояния между точками на монтажном горизонте ( 5М) и между теми же точками на исходном горизонте ( SB) с точностью построения разбивочных осей на исходном горизонте. [14]

Источник

Большая Энциклопедия Нефти и Газа

Монтажный горизонт

В качестве высотного обоснования на монтажном горизонте служат рабочие реперы, отметки которых получают от реперов, расположенных на исходном горизонте. [33]

Монтажный горизонт для домов протяженностью менее 100 м устанавливают единым на весь дом. При протяженности домов свыше 100 м монтажный горизонт устанавливают единым на участке между температурными швами. Монтажный горизонт определяют по результатам нивелирования от рабочих реперов разбивочной основы, создаваемой на перекрытии этажа. Затем выставляют маяки на местах установки панелей по два маяка на каждую панель в соответствии с высотой монтажного горизонта в заданных точках. [34]

Монтажный горизонт для домов протяженностью менее 100 м устанавливают единым на весь дом. При протяженности домов свыше 100 м монтажный горизонт устанавливают единым на участке между температурными швами. Монтажный горизонт определяют по результатам нивелирования от рабочих реперов разбивочной основы, создаваемой на перекрытии этажа. Затем выставляют маяки на местах установки панелей по два маяка на каждую панель в соответствии с высотой монтажного горизонта в заданных точках. [35]

Для обеспечения монтажа конструкций в многоэтажных зданиях или многоярусных сооружениях на монтажные горизонты должны быть вынесены опорные точки, закрепляющие оси на исходном горизонте. Такие точки на монтажном горизонте образуют сеть геодезического обоснования. Число опорных точек, передаваемых на монтажные горизонты, зависит от размеров здания или сооружения в плане и технологии строительно-монтажного процесса. [37]

Монтажный горизонт для домов протяженностью менее 100 м устанавливают единым на весь дом. При протяженности домов свыше 100 м монтажный горизонт устанавливают единым на участке между температурными швами. Монтажный горизонт определяют по результатам нивелирования от рабочих реперов разбивочной основы, создаваемой на перекрытии этажа. Затем выставляют маяки на местах установки панелей по два маяка на каждую панель в соответствии с высотой монтажного горизонта в заданных точках. [41]

Методика геодезического обслуживания, изложенная ранее, предусматривает строительство подземной части зданий. Завершающей геодезической работой при этом является вынос строительных осей и отметок на фундаменты возводимого здания. С помощью геометрического нивелирования на цокольной части здания создается нулевой горизонт, который не является горизонтом чистого пола первого этажа. Последний несколько возвышается над цоколем и плоскостью подвального перекрытия. Поэтому нивелированием выносят отметку условного уровня, в практике строительства он носит название исходного горизонта, на котором строится плановая разбивочная сеть. Пункты этой сети по мере возведения здания используют как опорные для передачи их координат на монтажные горизонты. Монтажным горизонтом называется условная плоскость, находящаяся в нижнем уровне основания монтируемых элементов конструкций. [43]

Источник

Передача осей на верхний монтажный горизонт

При возведении или монтаже стен здания требуется переносить на каждый этаж оси. Эту работу производят с помощью отвеса, теодолита и мерных приборов.

Перенесение осей отвесом выполняют для зданий высотой в 1-5 этажей. При этом передачу осей осуществляют от знаков, нанесенных на поверхности стены (для зданий высотой в 1-3 этажа), или от вспомогательных опорных точек (для зданий высотой в 3-5 этажа), которые геометрически связаны с основными и закреплены насечками или открасками на исходном горизонте. Вспомогательные опорные точки располагают на лестничных клетках, в местах пропуска инженерных коммуникаций и др. Таких точек должно быть не менее трех с расстоянием между ними не более 30 м. При передаче осей по высоте с монтажного горизонта опускают отвесы и размещают их над вспомогательными точками. Затем, выполнив на монтажном горизонте необходимые линейные измерения от нитей отвеса, определяют положение основных опорных точек. Контроль за переносом точек производят измерением расстояний между нитями отвесов.

Перенесение осей теодолитом выполняют на строительстве зданий высотой от 1 до 16 этажей. При этом возможно несколько случаев.

Имеются створные знаки, закрепляющие ось здания; на самом здании отмечена осевая риска и ее нужно передать на последующие этажи (рис. 1).

Рис.1. Перенесение оси с помощью теодолита, установленного над створным знаком 1 – осевая риска; 2 – грунтовый створный знак; 3 – теодолит

На площадке нет створных знаков, а на цоколе здания имеется осевая риска и ее нужно передать по высоте на монтажный горизонт. Для этого прежде всего строят и закрепляют створ оси здания на местности в такой последовательности: откладывают по осевой риски О (рис. 2) на земле по кольям одинаковые расстояния, равные 1/3 Н, где Н – высота здания, и получают точки А и В. Из точек А и В по линейным засечкам, длина которых должна быть не менее Н, находят положение точки С. В точке С забивают кол и переносят ось, как указано в первом случае.

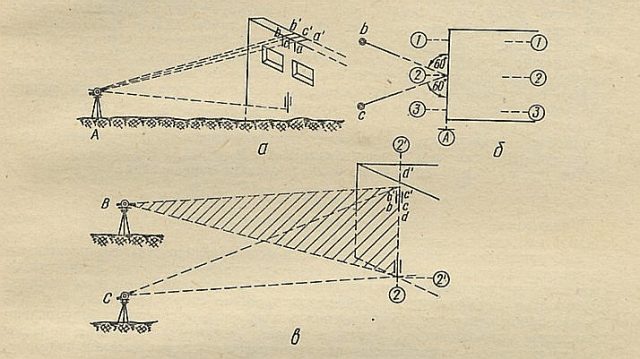

Рис. 2. Определение положения створа оси линей засечкой
