Как пользоваться мерником для нефтепродуктов: виды, назначение и способ применения
Мерник – это устройство представляющее собой металлический сосуд, задача которого измерение количества тех или иных жидкостей.
Виды мерников
На сегодняшний день применяются следующие виды мерников:
Этаноловые мерники делятся по разрядам, чаще всего сегодня применяются мерники 1-го и 2-го разряда. Первые обычно используются для проверки вторых. В том числе они позволяют выявить погрешность мерника на АЗС, что крайне актуально. Ведь далеко не все заправочные станции отличаются кристальной честностью.
Способ применения
Многие задают вопрос как пользоваться мерником для топлива? Для начала вам потребуется смочить мерник топливом, той же температуры, что и топливо, которое вы будете проверять. Далее выставляем рамку на устройстве, так чтоб она соответствовала температуре, которая утверждена Госстандартом. На любой АЗС обязательно должна храниться документация с соответствующей температурной таблицей. Кроме того, её можно легко найти в сети. После чего отпускаем заранее определённый объём топлива. Скажем 10 литров, и сравниваем показатели мерника и показатели резервуара в котором находилось топливо. Если данные совпадают, то всё в порядке, если нет, разница в показаниях, это погрешность, которую необходимо устранить.
Правила о тех проливе на АЗС
Хочется отметить, что согласно действующих правил технологический пролив на АЗС с помощью мерника, является обязательной процедурой, которая должна проводиться на заправках при каждой передаче смены.
Кроме того, водитель, в случае если он сомневается в достоверности показаний счётчика на заправке, в праве потребовать технологический пролив. С требованием о проверки следует обращаться к оператору АЗС. Либо если на заправке присутствует менеджер компании непосредственно к нему. Данные о таких замерах вносятся в журнал АЗС.
Помните, представитель АЗС не в праве отказать вам в требовании провести замер, в том числе ссылаясь на отсутствие мерника. Согласна закону это устройство должно находиться там в обязательном порядке!
Следует отметить, что некоторые водители используют самодельные мерники. К сожалению, зачастую они не отличаются точностью, потому не всегда их показания могут служить надёжным подтверждением неправильности показаний оборудования АЗС. Потому лучше покупать качественный мерник, изготовленный согласно действующим Госстандартам.
Итак, вы уже знаете, как пользоваться мерником для нефтепродуктов, 10 литров топлива, оптимальный объём для проверки показаний устройства. Так что мы рекомендуем использовать именно его.
Особенности классификации мерников для нефтепродуктов и нюансы их использования
Недолив топлива – одна из самых распространённых проблем на АЗС. Такая неприятная ситуация может возникнуть в силу разных причин: в связи с технической неисправностью измерительных приборов или колонки. Хотя иногда недолив топлива бывает и умышленным. Для проверки точности настроек топливоподающего оборудования и своевременного выявления погрешностей в них используют мерник для нефтепродуктов.
Технические особенности
Мерник представляет собой металлический прибор, в конструкции которого выделяют резервуар, измерительную трубку и сливной кран. Для удобства перемещения прибор оснащён ручкой.
Главная функция устройства – оценка объёма топлива, которое выдаётся раздаточной колонкой. То есть инструмент применяется для проверки дозаторов бензина, дизельного топлива, измерительных резервуаров, используемых для хранения продуктов переработки нефти. Устройство относится к оборудованию, которое является незаменимым на АЗС. С его помощью можно проверить точность, корректность и исправность работы топливораздаточной колонки.
Измерительный прибор классифицируется по:
При соблюдении условий эксплуатации мерники для нефтепродуктов отличаются повышенным рабочим ресурсом – могут прослужить 10 и более лет.
Особенности использования
Образцовый мерник позволяет своевременно выявить неточности в дозировке горючего (дизеля, бензина) при заправке транспортного средства в связи с выходом из рабочего состояния оборудования по отпуску нефтепродуктов, раскрыть случаи мошенничества. Алгоритм использования измерительного прибора довольно прост:
Прежде чем заказать измерительный прибор, следует обратить внимание на репутацию фирмы-поставщика оборудования и её ценовую политику. Компания «Винсо СВ» осуществляет продажу мерников, соответствующих требованиям действующих стандартов безопасности, о чём свидетельствует наличие сертификата. Устройства поставляются с метрологическими документами. Возможна доставка измерительных приборов по Украине транспортными компаниями.
Метрологическое оборудование АЗС
Метрологическое оборудование, предназначенное для использования на АЗС, АГЗС, АГНКС, нефтебазах и других предприятиях нефтепродуктообеспечения, позволяет контролировать количество и качество продуктов. Точность измерений, от которой зависят качество обслуживания и уровень безопасности, обеспечивается регулярной аттестацией. Периодичность поверки измерительного оборудования указывается в технической документации к каждому изделию.
Ассортимент метрологического оборудования для АЗС различных типов и нефтебаз
Устройства для установления качественных параметров нефтепродукта
Эталонные мерники
Эталонные мерники изготавливают из углеродистых нелегированных или нержавеющих сталей в соответствии с ГОСТом 8.400-800. Эти измерительные изделия предназначены для оценки корректности функционирования ТРК (4 раза в год), поверки дозаторов. Номинальные объемы мерников – 2, 5, 10, 20, 50 дм3.
Конструктивные исполнения эталонных мерников:
Метроштоки
Метроштоки складные (МШС) – устройства, сконструированные для определения уровня топлива и других продуктов в стационарных и мобильных емкостях горизонтального расположения. Их длина – 2,0-6,5 м (интервал длин – через 500 мм). Метроштоки состоят из нескольких звеньев, количество которых зависит от длины измерительного устройства. Периодичность поверки метроштока – 1 раз в год.
Конструктивные исполнения метроштоков:
Замеры с использованием МШС осуществляются через замерный люк. Количество измерений – три. Хранят измеритель в коробе с дверцей.
Пробоотборники
Эти измерительные устройства могут быть зональными, применяемыми для отбора проб из разных зон и донными, с помощью которых образцы берут с придонной области. На отобранных пробах изучают химический состав продукта, определяют присутствие в резервуаре воды и различных посторонних примесей.
Рулетки
Альтернатива метроштоку – рулетка, рассчитанная на использование в широком температурном интервале. С ее помощью измеряют уровень нефтепродукта в транспортных и стационарных емкостях. Рулетка изготавливается из нержавеющей стали. Удобны рулетки с лотом – грузом массой 1-2 кг, расположенном на конце ленты. Лоты бывают цилиндрические со сплошным или полым сечением и прорезные, предназначенные для замеров в вязких продуктах. Лоты изготавливают из стали или медных сплавов. Ленты рулеток имеют стандартные размеры: 10, 20, 50 м.
Манометры
Эти устройства контролируют давление в межстенном пространстве двустенных резервуаров, различных технологических систем. Их использование повышает безопасность эксплуатации оборудования АЗС и нефтебаз.
Расходомеры
Расходомеры – измерительные приборы, рассчитанные на эксплуатацию в сложных условиях. С их помощью ведут объемный или массовый учет при получении и выдаче нефтепродукта.
Проверять количество, качество продукта, содержание подтоварной воды помогает применение водо- и бензочувствительных паст.
Преимущества использования метрологического оборудования на АЗС и других предприятиях нефтепродуктообеспечения
Метрологическое оборудование, проходящее периодическую аттестацию, обеспечивает:
Вам налить? Сколько нам недоливают на АЗС.
Давно хотел проверить точность наших АЗС. Пару раз сам попадал на то, что стрелка указателя топлива должна была упереться в максимум, а она предательски не доходила пару делений. Сразу скажу, что у меня это было с Лукойлом, хотя к компании отношусь очень уважительно и после так же брал там топливо и всё было нормально. Вопросы решают оперативно и сильно не припираются. Инцидент был улажен зачислением 3000 бонусов в течение пары недель. Тогда один бонус приравнивался к 1 рублю, сейчас не знаю, уже года 3 заправляюсь на Башнефти из-за удобства – банально рядом с домом.
Ну да вернемся к желанию глянуть у кого же рыльце в пушку. Если что-то очень хочется, то и средства всегда найдутся. Сам я с розницей не связан никак, да и с оптом в принципе тоже, я с мелочами не связываюсь :))) Как следствие найти подходящий инструментарий для замера было сложно, а лить банально в литровую колбу раз по 10 просто глупо, да и точность подобного развлечения близится к нолю. Но волею судеб, как оно обычно и бывает — знакомый через знакомого и мне достался на один день гостированный мерник объёмом 10 литров.

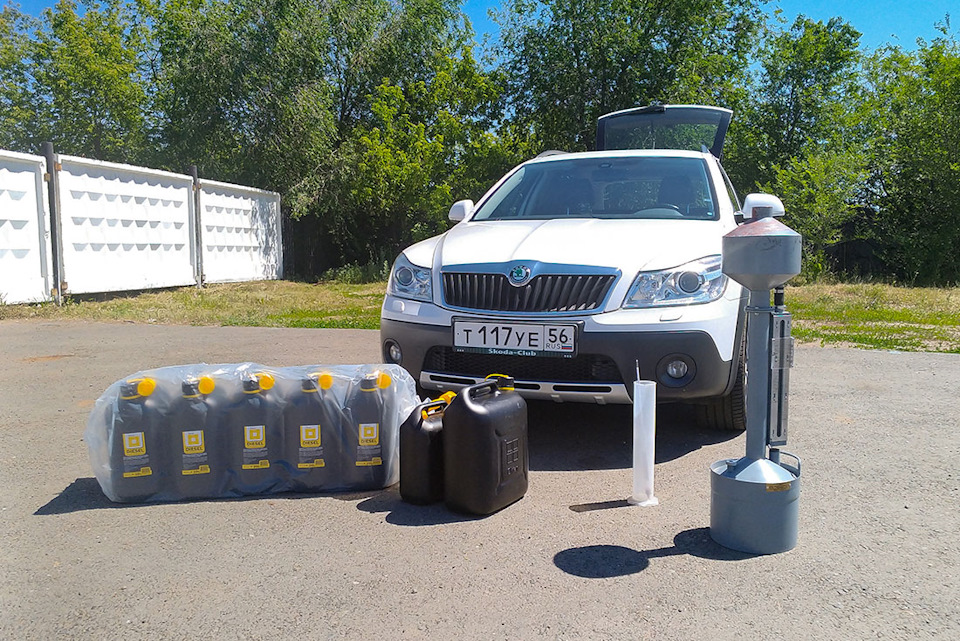

Поверенный инструмент, которым проверяют точность налива топлива на АЗС надзорные органы и в принципе сами хозяева АЗС тоже могут себя контролировать и подстраивать точность налива колонки. Повторюсь мерник поверен, всё как надо. Номер замазал, т.к. инструмент выдали без ведома реального хозяина на воскресенье «пока все спят», так что не будем палить добрых людей. Кстати это же ограничило меня во времени и ограничило круг проверяемых АЗС. Дабы было куда девать весь купленный бензин пришлось подкупить канистр.

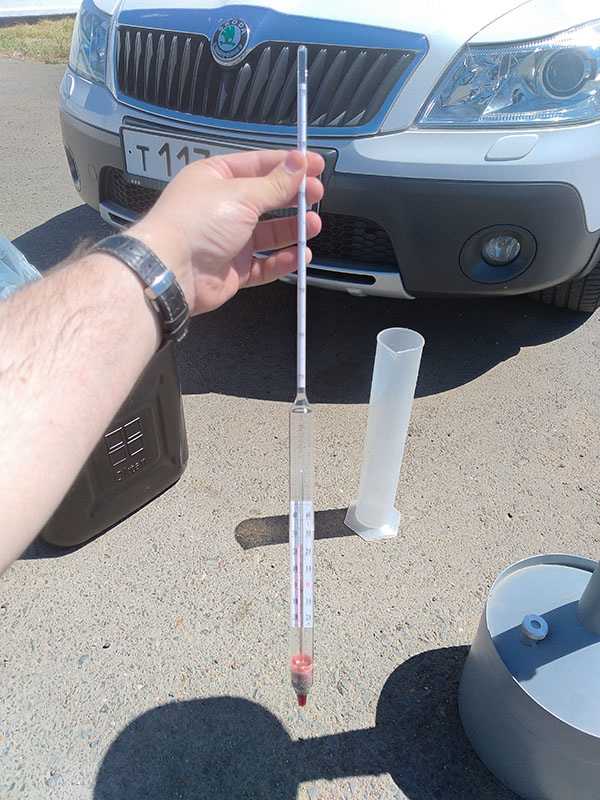

Кроме этого, спасибо уже своим девчатам из лаборатории, подогнали ареометр со встроенным градусником, так то нужен был только градусник, но если есть совмещенный я не отказался, за одно глянул и плотность.
Короче чтобы максимально убрать все факторы быть замеченным в контроле АЗС, чтобы никто не спохватился и чего-нибудь не перенастроил, чтобы приблизится так сказать к реальным данным была выбрана следующая стратегия – Я с напарником еду на АЗС, просто в канистру набираю 10 литров и уезжаю. Канистра 10 литровая, свободного места остаётся мало, испаряться бензину особо некуда. Отьезжаем от АЗС, не сильно далеко, по факту ехали минуту, две максимум и сворачиваем в какое-нибудь укромное место, там замеряем количество проданного нам бензина. Сливаем через специальный шланг, не воронку, он плотно прилегает к канистре и плотно входит в мерник, минимизируя тем самым потери.

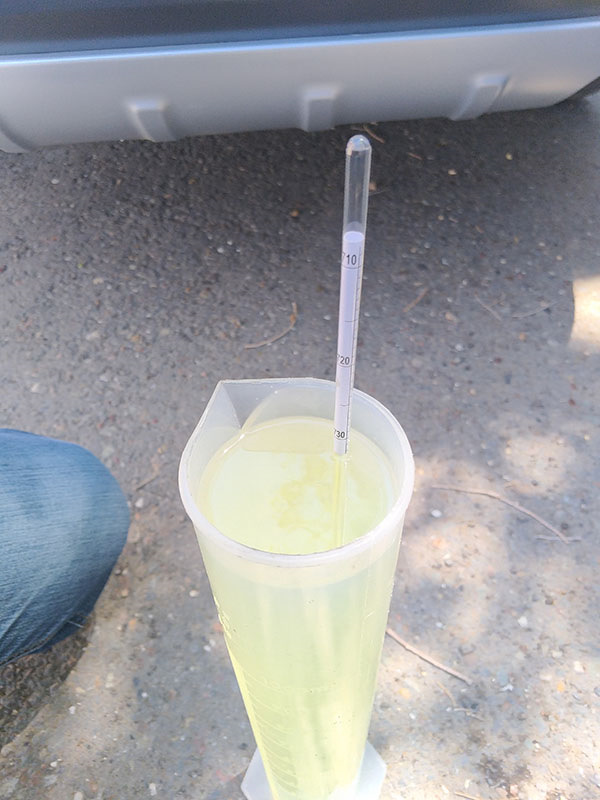

Фиксируем количество, выливаем в литровую колбу, там замеряем температуру и плотность.

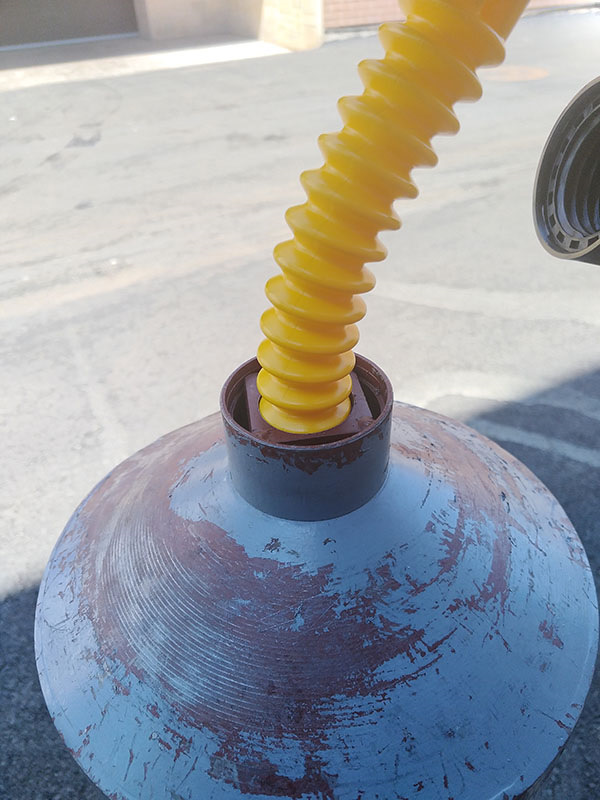

Далее всё сливаем в 20 литровую канистру уже через воронку с ситом. Этот бензин нам более не понадобится, как следствие в канистре смешивались два пролива с разных АЗС. Сразу забегая вперед скажу что механических примесей мы не нашли нигде, всё чисто. Потом едем на следующую АЗС и повторяем номер. Когда проехали все намеченные АЗС, то повторяем круг, но в этот раз я иду покупать бензин, а напарник наливает канистру. Сразу скажу, всего на восемь АЗС мы убили минимум 7 часов, надышались бензина как конченные наркоши, у меня машина по-моему до сих пор воняет. Короче на третий круг нас не хватило, если 2 раза промазали, то это уже не случайность. На лукойле после залива второй канистры я решил проверить на сколько же разница между нашим методом и заливкой напрямую и тут же заказал третий пролив сразу в мерник.
Как позже выяснилось, в этот момент нам залили меньше всего, канистрами мы намерили больше. За сим считаю, что если ошибка в нашем методе и была, то незначительная. Канистры пластиковые, форма простая, нигде ничего не остаётся.
Покупал всегда только бензин АИ-95, т.к. сам на нём езжу, сами понимаете проверить все виды топлива обычному автолюбителю не реально, да и куда мне его потом девать. Плюс денег это тоже стоит, я только на закуп 95-ого спустил около 8000 руб.
Итак, к испытуемым в порядке нашего их посещения:
1. Башнефть, ул. Монтажников, 27А, колонка № 4;
2. Атлант, пересечение Гаранькина и Фронтовиков, колонка № 4;
3. ОренОйл, ул. Монтажников, 20/1, колонка № 4;
4. Ростанефть, ул. Монтажников, 10/1, колонка № 2;
5. Лукойл, ул.Терешковой, 271, корп 2, колонка № 4;
6. ExOil, ул. Пролетарская, 285/2, колонка № 4;
7. Газпром, ул. Лесозащитная, 11, колонка № 3;
8. BrentFueller, ул. Мира, 3/1, колонка № 4.
Это все нормально оформленные бренды в Оренбурге, АЗС «контейнерного» типа в расчёт не брал.

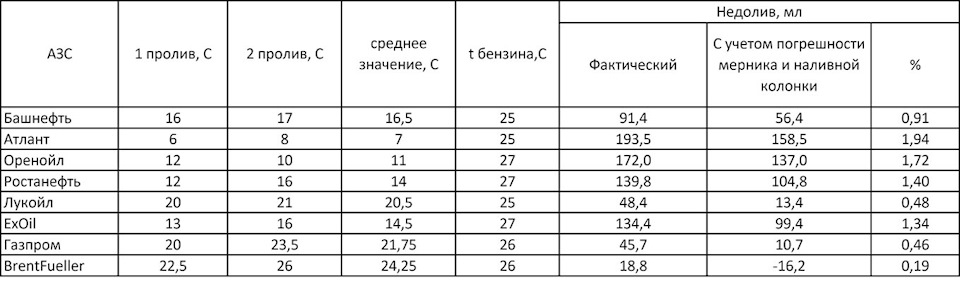

Ну и наверное без долгой прелюдии сразу результаты. В связи с тем, что в погрешность отведённую на мерники почти никто не уложился, было решено фиксировать уровень по шкале температуры, а позже дома я его пересчитал в объём.
Как пример результат Атланта, тут я конечно шкалу не точно на 25 поставил, но оно в данном случае и не нужно, тут далеко вне допуска.
Поясню лишь, что мерник имеет погрешность 0,1% или 10 мл, колонка имеет право ошибиться на 0,25% или 25 мл, итого 35 мл это граница допустимого. В таблице от недолива я отнял эту погрешность и только BrentFueller вписался в норму. Из солидных брендов я думаю Лукойлу и Газпрому мы простим по 13,4 мл и 10,7 мл вне допуска, Башнефть наглеет чуть более 56,4 мл. Вообще сказать честно Башнефть меня в этот раз негативно удивила. После того как их отжала Роснефть былой порядок стал потихоньку куда-то улетучиваться. При последнем проливе смотрел также паспорта, так вот на Башнефти на 98-й мне его не смогли найти. Ну да ладно, об этом в следующей записи.
Как видим из таблицы многие перекупы грешат недоливом. Вроде 150-200 мл на 10 литров и не много, вы этого скорее всего по стрелке показаний уровня в баке и не заметите, а им с миру по нитке.

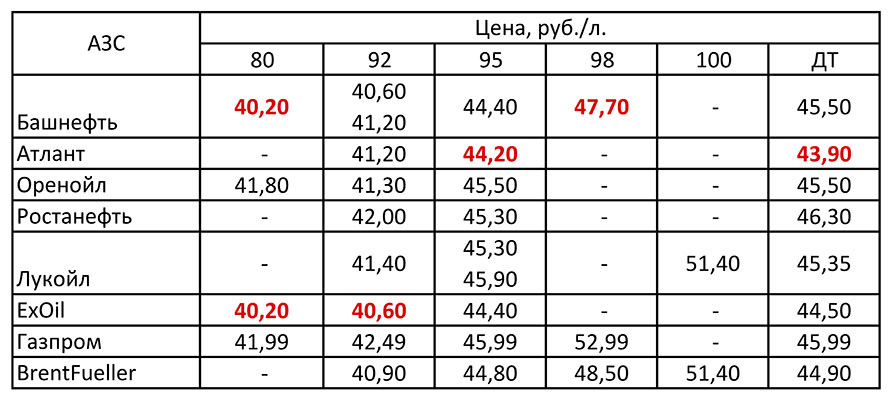

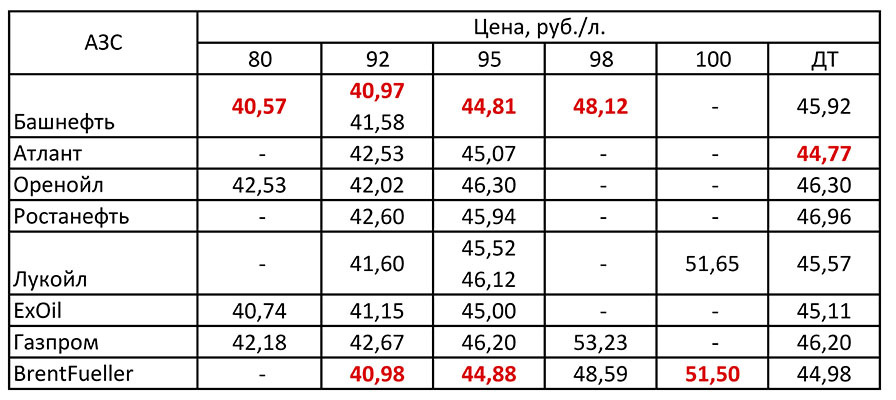

Для лучшего понимания приведу цены на этих АЗС.
Красным выделил минимальные цены, вроде есть свои лидер ы и Атлант с нами в первых рядах, но если пересчитать эти цены с учётом недолива, то картина уже меняется. Хотя у Атланта всё ещё неотразимое предложение по дизелю.
Двойные цены на Лукойле и Башнефти это экто/не экто, атум/не атум. Выводы каждый для себя делает сам.

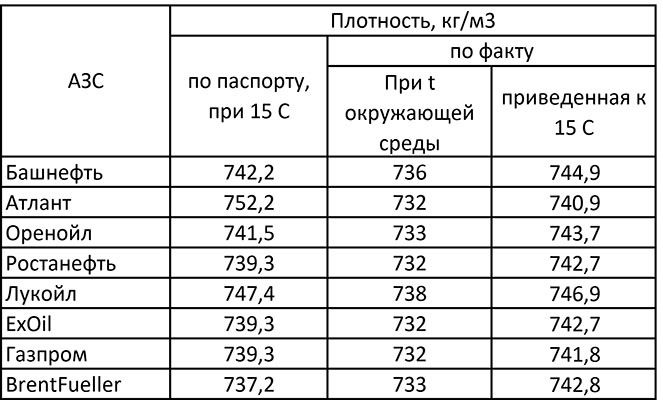

В заключении результаты замера плотности.
Ничего интересного не замечаете?
Если глянуть с практической точки зрения, то запись больше для земляков, так что репостим по желанию :))
Средства замера количества горючего
Средства замера количества горючего
Для измерения количества горючего применяются:
На эти средства измерения выдается свидетельство о государственной поверке или ставится клеймо государственного поверителя. Периодичность поверки средств измерения уровня устанавливается эксплуатационными документами, но не реже 1 раза в год.
Метроштоки изготавливают из стальных и алюминиевых холоднокатаных или электросварных труб диаметром 20-25 мм с наконечником из латуни. Основные параметры метроштоков указаны в таблице.
Основные параметры метроштоков
Максимальная длина метро
штока в развернутом и фиксированном положении, мм
Цена деления шкалы, мм
Минимальная длина шкалы звеньев, мм
Максимальная масса, кг
Конструкция метроштока предусматривает возможность;
Наконечник метроштока должен крепиться без люфта. Основные метрологические характеристики метроштоков должны соответствовать техническим требованиям по ГОСТ 18987. Погрешность общей длины шкалы метроштока и отдельных ее делений при температуре 20 ± 5 °С не должна превышать значений:
Технические характеристики рулеток
Допустимая погрешность, мм:
Мерная рулетка с лотом
Метроштоки и рулетки с лотом рекомендуется ежедневно проверять на:
внешний вид шкалы, отсутствие на рабочей части забоин и следов коррозии. По окончании измерений метроштоки и ленту вытереть насухо и слегка смазать маслом, хранить в сухом помещении.
Приборы для измерения уровня. Кроме метроштоков и рулеток с лотами для измерения высоты налива резервуаров, существует целый ряд методов контроля уровня, применение которых определяется свойствами топлив, условиями эксплуатации, требованиями автоматизации и др. Метод контроля обусловливает конструкцию прибора.
По назначению приборы делятся на:
По принципу действия приборы подразделяются на:
По принципу действия приборы подразделяются на:
Приборы по устройству подразделяются на:
По способу передачи показаний различают уровнемеры с местным отсчетом и дистанционного действия.
Относительная погрешность градуировки:
Мерники. Применяются образцовые и технические в зависимости от назначения и класса точности. Кроме того, существуют рабочие меры вместимости (авто- и железнодорожные цистерны, горизонтальные и вертикальные резервуары), которые при выполнении определенных требований и обеспечения заданной точности градуировки могут быть классифицированы как технические мерники или рабочие средства измерения объема.
Образцовые мерники
Мерники изготавливаются из нержавеющей стали или меди. Образцовые мерники подлежат периодической поверке не реже одного раза в год.
Металлические образцовые мерники рекомендуется ежедневно проверять на:
Поддержание средств измерений в постоянной готовности к применению, их правильное обслуживание обеспечивают единство и достоверность измерений количества горючего при приеме,хранении и отпуске.
