Стоп-сигналы.Как они работают. Ремотируем «лягушку».
Недавно при демонтаже торпеды пришлось снять с законного места замыкатель стоп-сигналов, который в народе называют «лягушкой».
После сборки оказалась, что стопари горят постоянно и не реагируют на тормозную педаль.
Устранение этого косяка заняло менее 10 минут. Но это когда знаешь, что надо делать.
Хочу чтобы и вы знали это тоже.
Работают стоп-сигналы очень просто.
На один из контактов лягушки подаётся плюс напрямую от аккумулятора. При срабатывании лягушки от другого ее контакта этот плюс идёт на стоп-спирали задних лампочек.Вся эта цепь защищена предохранителем.
На Ланосе — это Ф7.
Лягушка по сути своей- это обыкновенная кнопка, как в дверном звонке, но с одной особенностью.
Когда она нажата- ее контакты разомкнуты. А когда отпущена- они замыкаются.
Лягушка установлена на специальном кронштейне, расположенном у верхней части тормозной педали.
В «обычном состоянии» рычаг педали давит на ее нажимной шток и ее контакты разомкнуты.
Но когда вы нажали на педаль тормоза- рычаг смещается вперёд, шток «освобождается» и выталкивается внутренней пружиной лягушки, замыкая при этом контакты.
Стопы загораются.
Из всего вышесказанного нетрудно выявить неисправности.
Если стопы не горят- значит нет плюса, или нет массы в задних фонарях, или элементарно перегорели лампочки.
Ну а если стопы горят постоянно- значит есть и плюс, и масса, и лампы в порядке.
А значит- косячит сама лягушка.
Вот ее-то мы вскроем и поглядим- чего там и как?
Маленькой «часовой» отверткой поддеваем верхнюю крышку и отделяем ее от основного корпуса.
В корпусе-впрессованные замыкаемые контакты и пружинка.
В крышке- выдвижной шток с площадкой для медной пластинки замыкателя.
На гранях штока нанесена зубчатая насечка, такаяже есть в отверстии площадки. Этими насечками шток и площадка сцепляются между собой.
С их помощью можно регулировать «вылет» штока из лягушки. Он должен быть примерно 10-12 мм.
В моём случае насечки стерлись от времени и шток тупо «провалился» в лягушку, оставив площадку с замыкателем в «вечно-замкнутом» отжатом пружиной положении.
Ну чтоже, возвращаем взаиморасположение штока и площадки в «рабочее положение» и обливаем их стык суперклеем.
Потом собираем, проверяем и гордимся очередной маленькой победой над капризным Лентяем)))
Всем добра!
Лягушка педали тормоза, жабка или датчик нажатия тормоза
Вобщем проскользнула у меня как-то давеча проблемка. Приехал на дачу, все нормально. А на обратном пути завожу машину, пытаюсь передвинуть рычаг из положения паркинг в драйв (у меня коробка автомат), а ручка переключения коробки заблокирована. Обычно прям на ручке кнопочка есть, так вот ее жмешь и переводишь ручку в нужное положение. В обычном состоянии когда ключ не в положении зажигания и педаль тормоза не выжата то эта кнопка заблокирована, и соответственно ручку коробки передач никак не передвинуть. А тут я все как обычно выжал — а нифига не разблокирывается. Я в трауре. Понажимал педаль тормоза раз 10, пристукнул, прихлопнул, оббежал вокруг машины 2 раза — и о чудо, все вернулось на круги своя. Ну думаю если еще че такое повторится то серьезно буду думать над этим. А так следующий месяц ездила себе машинка и как и не бывало этой проблемы. Но засада на меня напала внезапно, и застала врасплох 🙂
Выехал из гаража, заглушил машину, пошел закрыл ворота. Сажусь в автомобиль и…пипец. Та же фигня и ни туда и ни сюда. 30 минут бегал с бубном, но на этот раза она упорно отказалась подчиняться своему хозяину и неумолимо монолитной глыбой не шелохнувшись стояла у гаража. Че делать? И в гараж не закатишь (это ж не механика). Коробка заблокирована.
Давай я лазить. Ну я сразу понял в чем дело — датчик нажатия тормоза приказал всем долго жить. Токма где он у меня расположен, и как оно выглядит я понятия не имел. Прикинул я, что датчик срабатывает при нажатии тормоза от давления, когда оно нажатием нагнетается. Полез под капот. Вроде есть там какой то датчик в системе тормозной жидкости, но достать его никак. Инструментов у меня особо в гороже не было, машину с места не сдвинуть. Радости вобщем мало…
Звоню Вовику, своему механику, который в машине моей менял запчасти и тюнинговал ходовку. Парень очень смышленный и не шибко испорченный. Описал ему проблему. Он сразу сказал что скорее всего это лягушка. Ну эт я и сам соображаю, только где она? Он мне и говорит — прямо под педалью тормоза. Это даже не датчик, а обычный концевик, переключатель. Ну скорее всего как я прикинул контакты подгорели вот он и завыпендривался. Такая проблемка часто бывает у такого рода устройств. Полез я под педаль. Нифига толком не видно где, что и как эта лягушка крепится, но шток, соединяющий педальдалее с лягушкой я сразу увидел. Руками вытянул шпильку и отсоединил шток нажатия на лягушку от педали тормоза. Проверил — и ура, коробка разблокировалась, и я уже мог ехать. Подергал этот шток вручную туда сюда чтобы разработать (мало ли, закисло али еще чего) и собрал все на место. И опять ура, коробка разблокировалась как и раньше, и я мог ехать. Думаю во класс, и менять ничо не надо. Пока поезжу. Если чо, то я уже знаю как лягушонка перезагрузить опять.
Только радость моя оказалась недолгой. Через пол часа, когда я закрыл авто и собрался уходить, то заметил что у меня постоянно горят задние стоп-фонари, и это при закрытой машине и на сигнализации. И тут меня осенило, что теперь лягушка зависла в положении все время включено! Так шо не, прийдется ее менять таки. Полез опять, отсоединил шток пока и стоп сигнал погас. Пошел спать.
С утра договорился с Вовиком подьехать к нему в гараж поменять это безобразие. Поехал с утра специально на рынок. Там этой лягушки ни у кого не оказалось как назло. Еще можно было как дураку колесить по городу в поисках этого нехитрого устройства, но я опять звякнул Вовику, и он направил меня в один автомагазин недалеко от его гаража. Я поехал туда и сразу купил то что так искал.
Оказалось при покупке, что датчик то этот для коробки механики и коробки автомата разный. Мой, для автомата, почти в 2 раза дороже — аж 95 грн. Но я был счастлив что хоть нашел, а то с моей коробкой долго бы ездил искал такую редкую приблуду. А разница между мех. и авто датчиком была в лишней паре контактов, и всего то. А так они индентичны.
Поехал я наконец устанавливать датчик в гараж. И тут случилось самое забавное. Вовик отодвинул водительское сиденье, лег на спину под торпеду где педаль тормоза, и одним движением руки хитро вынул старый датчик и всунул новый. Все! Ни креплений каких, ничего. Блин, знал бы прикуп как говорится, жил бы в сочи. После снятия датчик был очень и очень горячий, что свидетельствовало про возможное искрение и нагрев контактов.
Прийдя домой я достал круглогубцы, отвертку, мультиметр и кусочек наждачки и быстро разобрал датчик.
Лягушка подкинула проблем. Случай из ряда вон невыходящий.
С вечера, когда уже надо было ехать домой, произошёл случай настораживающий. При повороте ключа в АСС и нажатие на тормоз, сигнализация не пожелала отключаться. Совсем. Отключил принудительно, видимо «лягушка», она же выключатель стоп-сигнала приказала долго жить.
Поскольку под рукой никого не было, а меня есть случайно в машине кувалда, как тот самый рояль в кустах, закинул кувалду на педаль тормоза. Ничего не загорается. ПТФ горит, значит не предохранители точно. Потом на всякий разный случай проверил. и Ef13 в моторном отсеке были живее всех живых, заодно и и F4 в салоне.
Как ехать? аккуратно, посматривая в заднее зеркало, и помогать себе задними противотуманками, благо они тоже крайнего света, за замену стоп-сигналов вполне сойдёт.
Он бывает разных цветов. у кого-то зеленый, у кого-то белый, или вот жёлтый, как у меня. Есть полностью черный, он на два контакта и он для механики.
Снимается он элементарно: поворачивается на 90 градусов в любую сторону и тянется от педали. Всё, разъем отсоединяется легко. Делов, действительно, на 5 минут.

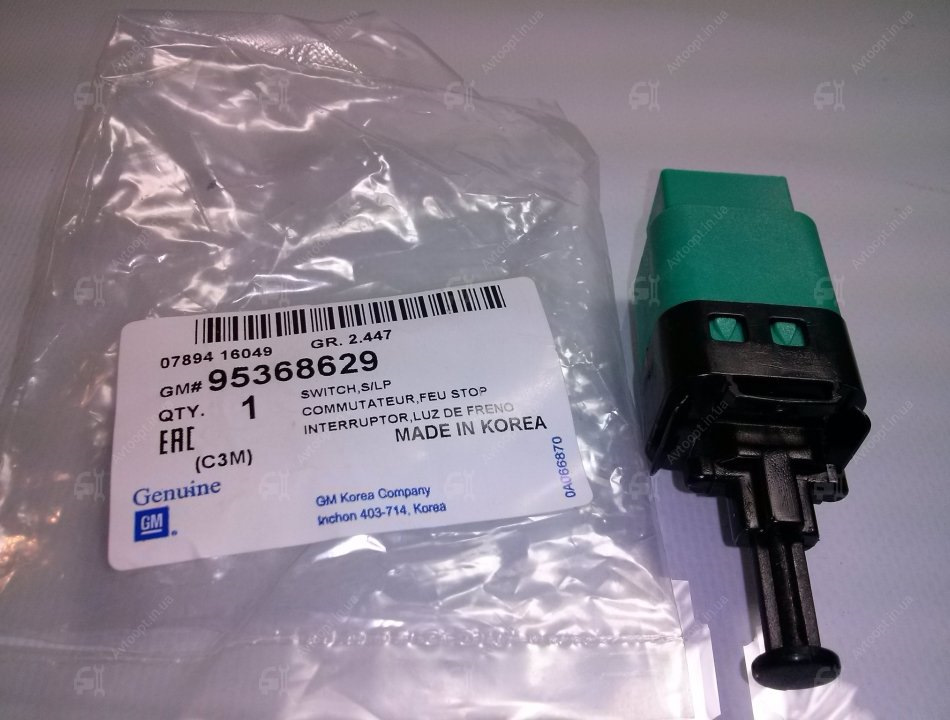

Мой датчик имеет маркировку
, логотипы Daewoo и ещё какого-то ОЕМ. Разбираем, чистим, зачищаем контакты. При этом, контактные пары вытаскиваем. Вот здесь хорошо видно, что на моём датчике две пары медные, а вторые две — бронзовые. Медная работает на замыкание, а бронзовая на размыкание:
Мне это всё на пару дней поездить, до приезда нового. Прогоревшие покрытия на контактах восстановить в домашних условиях не получится. Если только у вас случайно нет горелки и сплава электротехнического серебра. Да и овчинка выделки не стоит.
Одна пара контактов в датчике работает на замыкание, вторая — на размыкание, а ЭБУ, это всё как-то, по своему, разруливает.
Собрать его не правильно не получится — фиксаторы все асимметричные. Прозвонил тестером, действительно, где-то пары по вертикали звонятся, где-то не всегда. Неужто всё так просто?
Подключаю почищенный датчик к разъему. Уже поздний вечер, сосед поставил сзади машину и ушёл вечерять с семьёй. А мне зато хорошо видно как работают стопари. Если шток у датчика вышел полностью, вроде бы, всё как доктор прописал — датчик в свободном положении (педаль тормоза нажата) всё сияет ярким светом, удавливаю пальцами шток до упора, педаль тормоза отпущена, яркость падает. Всё как по мурзилке.
Поставил датчик на место. Давлю тормоз (а уже ночь и всё хорошо видно) Ничего не меняется. Подхожу к заднице, смотрю — горят две спиральки в лампочке, а ещё говорили, что «Мы не перед кем ни тормозим!»
У всех нормальных людей после исправления ситуации стопари горят как положено, а у меня они загорелись НАВСЕГДА.
Конечно же я проверил, а правильно ли поставлен датчик, а может его там пережало? нет, никаких проблем! Датчик стоит как положено. Я потормошил педаль тормоза — не запала. Ничего там не заржавело. И тут я чувствую, что на меня находит тупак и я чего-то не понимаю.

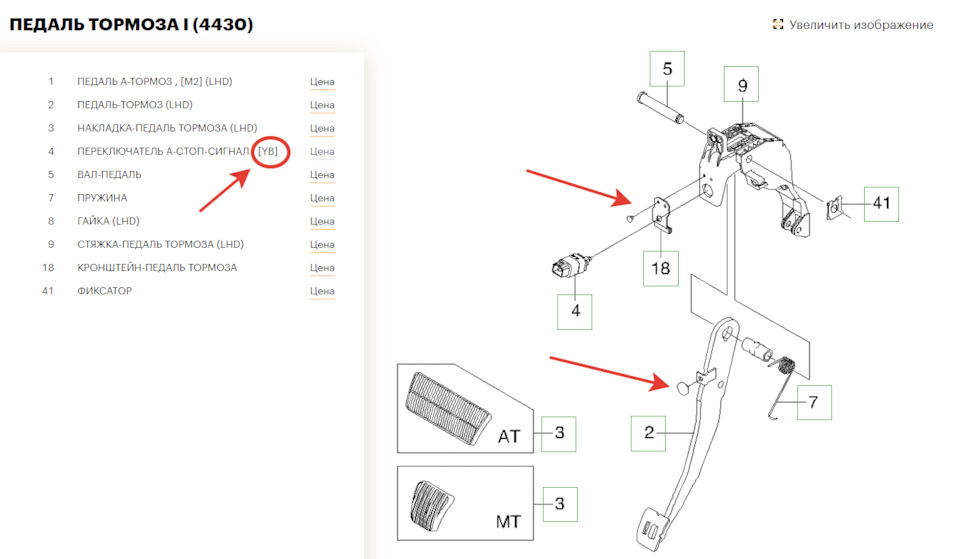

Открываю EPC по VIN и тупак находит ещё больший:
Я ещё раз в полную тушку залез под педали, чтобы всё рассмотреть.
Нет:
1. Педаль тормоза не запала. Я рвал её на себя, давил от себя (но после третьего нажатия она вставала колом, потому что вакуумный усилитель работает). Люфтов у педали тормоза, по её конструкции — нет и быть не может.
2. Может быть площадочка на педали тормоза, которая давит на шток датчика согнулась? Но из того, что я увидел, площадочка согнуться не могла, она «слегка» прихвачена на сварку, и металл там толстый.

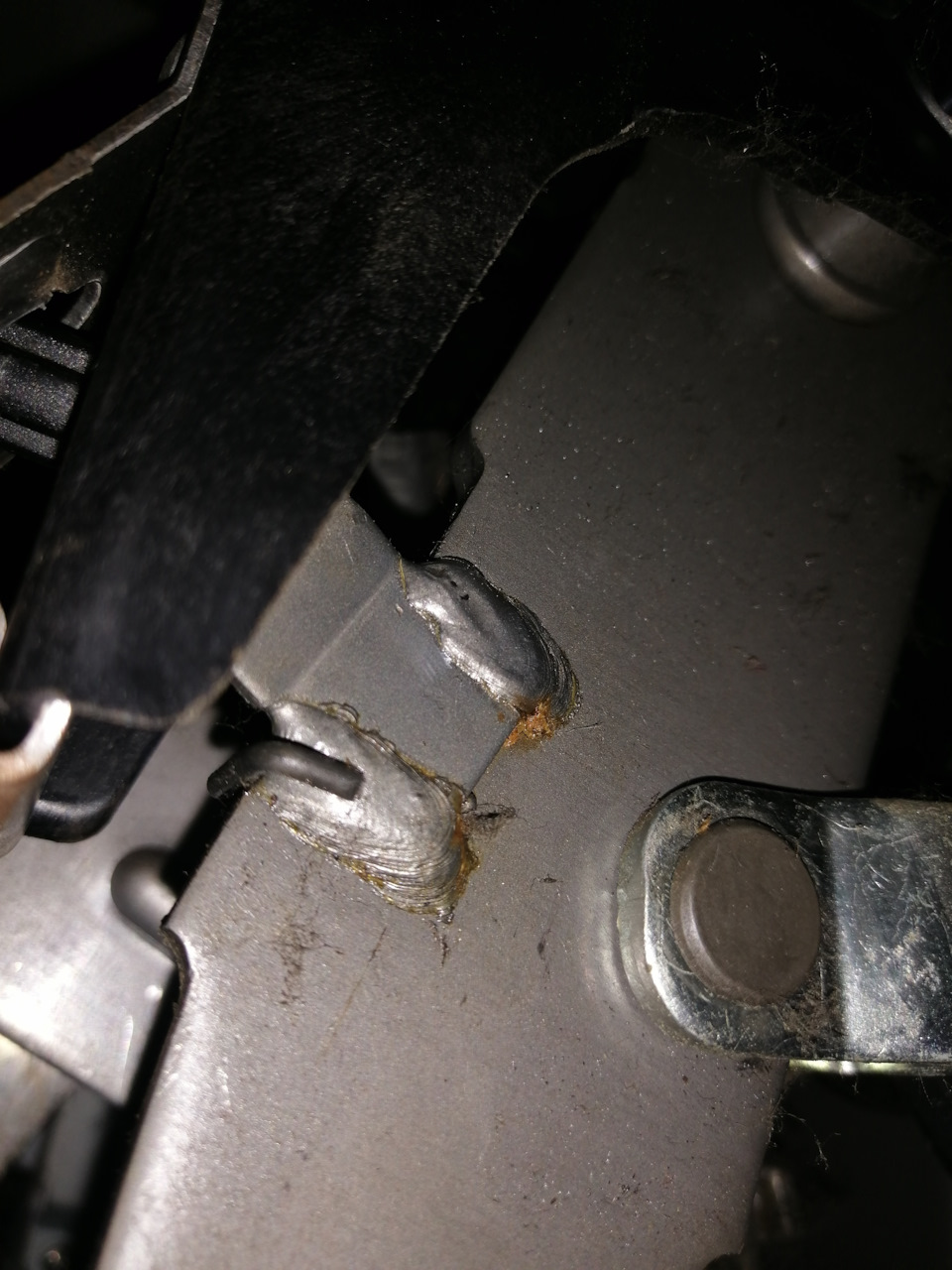

3. Площадка, на которой крепится собственно датчик, у меня не прямая как в EPC, а стоит под углом. так же как и у всех. Педаль в сборе: GM 96415626
Я пошёл и снял датчик с машины ещё раз, опять его разобрал:
Шток выдвинут:
Ошибки тормозной системы или всё дело в «лягушке»
В январе-феврале при торможении начала периодически (1 раз в день) вылезать ошибка «Проверьте тормозную систему. Проверьте VSC. Проверьте ABS». На табло горели индикаторы стояночного тормоза, ABS и восклицательный знак. Тормоза работали исправно, но невозможно было воспользоваться помощью при подъёме в гору. После выключения зажигания и повторного включения — ошибка пропадала.
Сканирование кодов ошибок ЭБУ не выявило. Подумал, что датчики ABS забились грязью, либо налипший снег/лёд при движении начинал таять и «заливал» датчики ABS. До это при преодолении водных преград пару раз подобная ошибка выскакивала — но то было летом и чётко после глубоких луж.
Спустя несколько дней ошибка начала появляться всё чаще, а потом по несколько раз за день. Зависимости не было — резко ты затормозил или плавно. Посмотрел уровень тормозной жидкости — по риске MAX. Ещё раз проверил коды ошибок — всё чисто. Начал искать на просторах интернета.
Как оказалось подобная ошибка очень часто вылезает на RAV4 2007-2009 годов, можно сказать это из «болячка». А причина кроется в так называемой лягушке тормоза (или как правильно называется — «выключатель стоп-сигналов»). На контактах в процессе эксплуатации образуется окисление, что приводит к скачкам сопротивления и асинхронному включению правого/левого фонаря стоп-сигналов. Компьютер принимает это обстоятельство как ошибку о чём и предупреждает.
Расположена она над педалью тормоза. Перед её снятием лучше открутить защитную пластиковую накладку (иначе будет ограничен доступ) — держится на 2 винтах под крестовую отвёртку. Затем нужно отсоединить провода.
Затем саму лягушку поворачиваем по часовой стрелке и она свободно выходит из места посадки. Далее отсоединяем серый корпус (вот здесь аккуратно, чтобы не сломать 2 защёлки).
На форумах люди писали, что у них был жуткий нагар на металлических контактах. У себя ничего жуткого я не увидел. Да, были чёрные следы окисления, но какого-либо нагара или грязи не было.
С металлических контактов и пластиковых деталей следы окисления убрал просто с помощью тряпки.
Никаких агрессивных растворов в процессе очищения не стал использовать, т.к. на контактах нанесена какая-то прозрачная вязкая субстанция — побоялся её удалять. Уже прошли 5 дней после очистки — ошибки не появлялись.
ЗЫ. На Aliexpress можно заказать новую за 600-800 рублей.
Как снять лягушку с педали тормоза
Чтобы приступить к ее замене, необходимо первым делом отсоединить от этого выключателя все провода:
Теперь берем ключ на 19 и слегка ослабляем гайку, фиксирующую лягушку в одном положении:
Теперь наживаем одной рукой на педаль тормоза, а второй в это время откручиваем крепящую гайку, которая находится с самого края:
И после этого можно окончательно выкручивать выключатель стоп-сигнала ВАЗ 2106, и это можно сделать рукой, так как особых усилий прилагать не придется.
Окончательный результат снятия показан на фотографии ниже:
Цена ее составляет в магазине около 80 рублей. Замена осуществляется в обратном порядке и обязательно после установки отрегулируйте момент загорания стоп-сигналов.
Полезное для автолюбителей – все об автомобилях
Почему не горят стоп сигналы?
Проблемы с электрической частью авто опасны и часто несут негативные последствия для владельца. Отказ в работе габаритов, «поворотников» или сигнальных огней движения задним ходом — поломки, которые могут стать причиной как небольших, так и крупных ДТП. Вот почему они должны выявляться и устраняться без промедлений. Ниже рассмотрим одну из наиболее распространенных неисправностей — не горят стоп-сигналы транспортного средства. Смотрите ниже видео «Не горят стоп сигналы. Как найти неисправность»
Как определить проблему и устранить ее?
Распространенная причина неисправностей, связанных с электропроводкой — недостаточный уход за автомобилем, нежелание или неспособность владельца диагностировать и устранять поломку. Но при наличии определенных знаний выявить, почему не работают стоп-сигналы, несложно. Причины следующие:
Если рассматривать наиболее частые причины, почему не горят стоп-сигналы, особняком стоит перегорание вставки плавкой, лампочки или окислительный процесс на контактной группе. Вот почему ремонтные работы стоит начинать именно с диагностики этих неполадок.
Как самому поменять лампочку стоп сигнала — читайте здесь.
Блок предохранителей расположен в салоне автомобиля, перед сидением водителя, под приборной панелью (немного левее рулевой колонки). Четкой схемы расположения вставок плавких, которая бы подходила для всех автомобилей, нет. У каждого производителя индивидуальные особенности размещения, что должного быть учтено при ремонте. Во избежание ошибок загляните в техническое руководство к автомобилю, где прописано назначение каждого из предохранителей. Там же вы найдете, какая вставка плавкая отвечает за тормозные огни.
Проверка предохранителей
На большей части авто устанавливается одна вставка плавкая для цепочки тормозов и клаксона. Благодаря этой особенности, проверка целостности предохранителя не занимает много времени — достаточно нажать на кнопку сигнала в центре рулевого колеса. Если звук исходит, то предохранитель целый, и причину, почему не горят стоп-сигналы, ищите в ином месте. Но даже при наличии звука осмотрите блок предохранителей и контактные группы на факт окисления. Если такая проблема имеет место, зачищайте и смазывайте соединения с помощью специальных составов. Последние покрывают металл специальной пленкой и защищают от появления ржавчины, окислительных процессов и нагара.
Меры предосторожности
Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:
Памятка о бытовом газе
Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:
Читать также: Высота зеркала над туалетным столиком
Правила пользования газом
Принцип работы стоп-сигнала
Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.
Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.
Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).
Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.
Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.
Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.
Схема устройства управления стопами
Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.
Установка лазерного противотуманного стоп-сигнала на автомобиль
Для установки лазерного стоп-сигнала вам не потребуется никаких специальных навыков, так как он крепится на двухсторонний скотч. Поэтому его инсталляцию можно провести самостоятельно (в комплектации устройства прилагается крепежный набор).
Лазер имеет два провода – красный (плюс) и черный (минус), которые нужно запитать от задней противотуманной фары или габаритных фонарей вашего автомобиля, при этом луч будет загораться при их включении и гореть постоянно. Также лазер можно подключать и напрямую через прикуриватель.
Рекомендуем: Устройство и принцип работы торсионной подвески
Если подключить лазерный излучатель к цепи питания стоп-сигнала, тогда луч будет загораться только при нажатии на педаль тормоза.
Места возможной установки лазерного стоп-сигнала:
При установке лазерного проектора на днище автомобиля или под его пластиковый бампер вам придется просверлить два отверстия для крепежа устройства. После чего надо будет настроить угол проекции изображения.
Угол наклона устройства влияет на размер проецируемого изображения и его непосредственное расстояние от самой машины. Рекомендуемый угол наклона проектора должен составлять не более 45 градусов, чтобы луч проецировался на дорогу, а не на сзади идущую машину.
Максимальный радиус действия луча составляет до 25 метров. А некоторые модели лазерных стоп-сигналов даже способны проецировать на дорогу логотип с маркой вашего автомобиля. Смотрится очень креативно!
Купить лазерный стоп-сигнал можно в большинстве интернет-магазинов, торгующих автомобильными товарами. Цена на лазерный стоп-сигнал составляет около 2000 рублей. Для заказа данного лазера в интернет-магазине, вам достаточно заполнить форму заказа и дождаться звонка оператора.
Помните, что ваша безопасность превыше всего, а лазерный противотуманный стоп-сигнал поможет избавиться от желания водителей сзади идущего транспорта слишком близко приближаться к вашему автомобилю.
Способы устранения поломки
Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).
В первую очередь следует проверить целостность и состояние проводки.
Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.
Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.
Замена выключателя тормозных сигналов
Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.
Схема устройств прямого и обратного действия
Устройства прямого типа имеют следующую схему работы: пропан, поступающий в зону высокого давления, отжимает клапан от его седла. Пропан попадает в рабочую камеру, наполняя ее и повышая в ней напор. Он воздействует на мембрану, сдавливая основную пружину. Мембрана идет вниз, тянет за шток и перекрывает клапан в момент достижения рабочего значения напора. В процессе использования пропана напор в рабочей камере падает, пропан высокого давления вновь открывает клапан и в рабочую зону снова попадает газ.
Схема редуктора прямого действия
В устройствах обратного типа клапан открывает основная пружина, преодолевая силу воздействия газа высокого давления. После того, как рабочая зона заполняется и давление достигает заданного, шток идет вниз, перекрывая клапан. В процессе использования пропана давление в рабочей зоне снижается и пружина снова отрывает клапан.
Схема редуктора обратного действия
Устройства обратного действия считаются более надежными и безопасными. Именно они завоевали популярность в бытовых и профессиональных применениях.
Замена повторителя стопов своими руками
Если ремонт повторителя нецелесообразен, его следует заменить.
Процесс замены представляет собой выполнение следующих шагов:
Фотогалерея
Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.
В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично. Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет. Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.
