Вопрос по лонжеронам на ВАЗ 2108-2109-21099 и расследование
Ввиду опыта покупок в интернете, в частности на Avito, то я решил поискать свою детальку именно там.Понеслись запросы типа «Задний лонжерон на ВАЗ 21099» или «Лонжероны пола ВАЗ».В итоге попадались одни лонжероны на 2109-2108, но не на 21099.Поспрашивал в семье у братьев по поводу обратной-совместимости лонжеронов на всем семействе зубилок:
-Брат Костя, предыдущий владелец Ласточки, сказал что не подойдут.
-Чуваки из интернетов говорят о другом.Со слов парня, то у него на 2109 были лонжероны от 21099.
Меня оба варианты, не подкрепленные более менее везким, чем слова не устроили совсем, и я решил провести собственное расследование.Итак
По интернету гуляет картинка нижней части кузовов зубилок
На ней намалеван и наш лонжерон.Однако у него 2 названия(или номера)2108-5101373 и 21099-5101373
И все.Дальше додумывай сам как говорится.Моя логическая цепь такая
1)Первая цифра-это автомобиль где используется делать
2)Вторая цифра-номер детали
3)Если 2ая цифра при разных 1ых цифрах(автомобилях) то значит, что на разных автомобилях одинаковая деталь…
Что думаете?
Это еще не все.Скачал себе на планшет книженцию:
Замена днища и лонжеронов ВАЗ 21099, часть 8, заключительная! +литература по кузовному ремонту.
Всем привет, уважаемые подписчики и гости!
Эпопея с кузовщиной подходит к концу.
В этой части описана установка лонжеронов.
Как я уже писал, лонжероны меняем по одному, соответственно снимая только одно крепление балки.
Качество лонжеронов как и у других кузовных деталей на ВАЗ — вкривь и вкось, поросячий хвост нервно курит в сторонке.
Поставил лонж на место, зажал клещами и начинаешь подгонять при помощи молотка, струбцин и мата, постоянно сверяясь с размерами. Проверяем диагональ — разница 7 мм — много.
Раз десять снимал и ставил… Сначала тупо упорол молотком — диагональ поправилась на 5 мм, но ушел от сварочных дырок силовой треугольник — это усиление лонжерона в районе крепления балки. Выстучал его. Притянул лонжерон саморезами, итог — диагональ всего на 1 мм меньше — допустимо. Треугольник прилегает к полу нормально.
Поднимаю домкратом балку, проверяю посадку — садится отлично, можно приваривать. Только сначала выкрасил изнутри, и промазал пушсалом с мовилем.
Саморезы которыми подгонял лонжерон убирал постепенно по мере приварки.

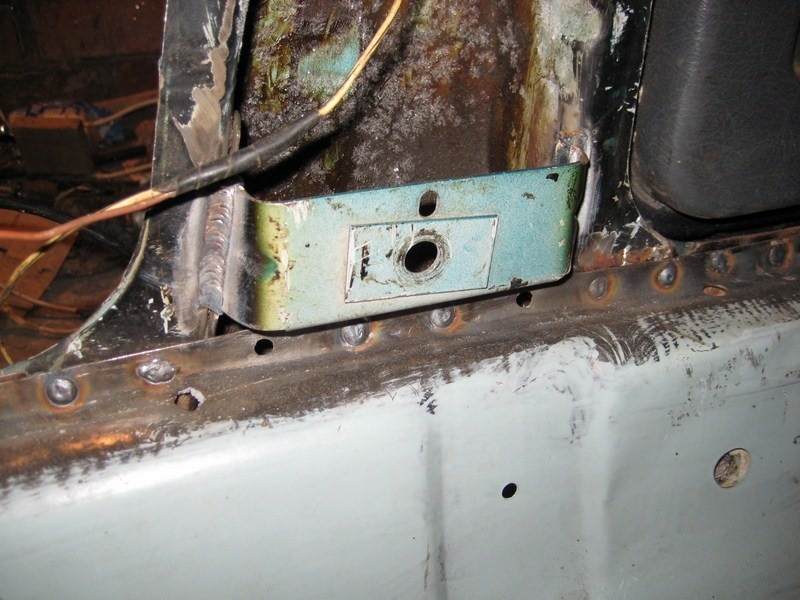

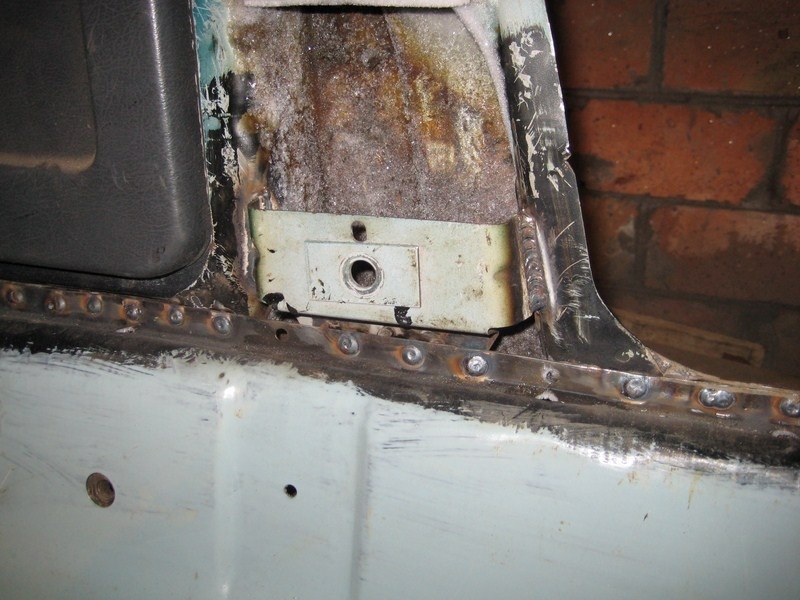

Да, вот еще что! Кронштейн гайки ремня безопасности, он же по совместительству соединитель днища и лонжерона… Геморроя с этой деталью я нажил немеряно. Дело в том что я его делал из листового металла 2 мм. Из-за того что у меня уже стояли соединители порогов и внешние пороги, было очень трудно угадать изгиб этой детали и расположение гайки (заводская выгнута очень хитро).
Поступил так: сначала прихватил кронштейн к лонжерону, установил лонж по месту, через дырку в днище пометил маркером местоположение гайки, потом все снял, просверлил, приварил гайку, еще раз установил на место, притянул лонж, проверил расположение гайки относительно дырки, после чего все снял и уже приварил кронштейн к лонжерону окончательно.
Лонжерон приваривается к полу салона и багажника, к порогу, к задней арке и к поперечине среднего пола.
Восстанавливаем соединение лонжерона с поперечиной заднего фартука, усиливаем буксировочную петлю.
Необходимость лонжерона на ВАЗ 21099
Конструкция современных легковых автомобилей предусматривает использование в качестве несущего элемента непосредственно кузова машины. Немного раньше преимущественно использовались рамные конструкции. В связи с этим к силовому каркасу автомобиля, основу которого и составляют лонжероны, предъявляются достаточно серьезные требования.
О назначении лонжерона
Ремонт кузова «девятки»
Применяемый лонжерон на ВАЗ 21099 представляет собой своеобразную интегрированную раму, которая проходит по всей длине кузова и несет несколько определенных функциональных нагрузок:
Такая значительная функциональность объясняет большое значение, уделяемое состоянию лонжеронов. Если качество металла при конструировании автомобиля было на нужном уровне, машина эксплуатировалась в нормальных условиях, а водитель обращал внимание на антикоррозийную защиту, то состоянию лонжерона ничего не угрожает. Наибольшее воздействие на этот кузовной элемент оказывает столкновение автомобиля с препятствием.
Нужна ли замена задних лонжеронов?
Несмотря на кажущуюся простоту и относительную дешевизну, не стоит принимать однозначное решение по поводу немедленной замены лонжерона. Ведь помимо обычных операций удаления прежней части кузова и установки нового элемента следует учесть множество нюансов, чтобы сохранить геометрию автомобиля, обеспечить безопасность его дальнейшей эксплуатации.
В технологии выполнения любой ремонтной операции обязательно должен присутствовать этап, когда проводится дефектовка неисправной детали или устройства. При осмотре как переднего, так и заднего лонжеронов необходимо обратить внимание на коррозийное состояние каждого из них. При этом нужно учитывать, что сильнее всего внешнему воздействию подвергаются именно задние элементы.

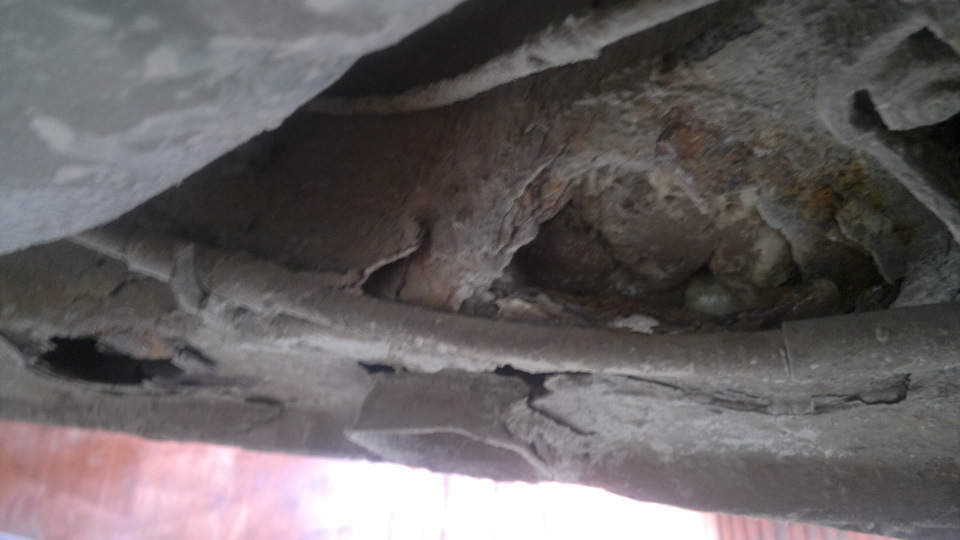

Прогнивший (или подверженный серьезной коррозии) задний лонжерон практически не подлежит ремонту по следующим соображениям:
Поэтому проводить ремонт установленного лонжерона следует только в случае его незначительной деформации или при появлении трещины в результате не очень серьезного ДТП. Тогда решение заварить незначительную трещину или слегка выровнять деформировавшейся задний лонжерон может быть оправдано.
Ремонт обычно сводится к завариванию трещины. Однако такая полумера не может обеспечить долговременную работоспособность. Сварной шов обязательно необходимо усилить, используя накладные пластины, которые привариваются к здоровой поверхности. Место проведения ремонта обязательно впоследствии необходимо обработать.
Подготовка к проведению работ
Учитывая продолжительное использование седана ВАЗ 21099, состояние силового каркаса кузова автомобиля может быть не самое лучшее. Поэтому, если потребовалась замена заднего лонжерона ВАЗ 21099, необходимо приобрести все необходимые запчасти.
Замена задней балки
Не менее важно определиться с тем, как будет проводиться замена. Если делать все в гаражных условиях, то потребуется подъемник и необходимое оборудование. В случае проведения самостоятельной замены заднего лонжерона нужно выполнить ряд подготовительных работ, прежде чем поднять автомобиль на подъемник.
Далее операции проводятся в такой последовательности:
Следует учитывать, что крепление лонжерона обычно происходит точечной сваркой, поэтому важно обнаружить все такие места. Для более качественной очистки используем металлическую щетку. Места сварки зачищаем, применяя углошлифовальную машинку.
Порядок замены
Этап предусматривает тщательную очистку мест сварки от окалины и прочих посторонних загрязнений. Поверхность тщательно обезжиривается, покрывается грунтовкой и антикором. В местах сварки можно нанести эпоксидную смолу, чтобы окончательно защитить их от очаговой коррозии. Заключительным этапом является обратная установка деталей подвески и закрепление балки. Монтируются элементы внутреннего пространства, автомобиль полностью вычищается, ставится на колеса и выкатывается из гаража.
Кузов придется основательно разобрать
Несмотря на кажущуюся простоту, прежде чем начинать проведение работ, необходимо оценить собственные возможности. Ведь переделывать сложнее, чем изначально сделать все правильно. Ошибки, которые могут быть допущены при некачественной установке, способны привести не только к выбраковке нового лонжерона, но и к нарушению геометрической формы автомобиля или неправильному его поведению в процессе движения. Таким образом, замена задних лонжеронов — процесс, который вполне можно осуществить самостоятельно, но необходим ответственный подход к работе.
Что такое лонжерон на машине
В автомобиле нет ненужных узлов. Каждый элемент или деталь выполняет конкретную функцию. Не исключением является и лонжерон.
Что это за устройство? Как выглядит лонжерон? Где он установлен? Какие виды устройства существуют? Ниже мы рассмотрим информацию, которая касается этого узла.
Что такое лонжерон, как выглядит, и где он установлен?
Лонжерон — конструктивный узел автомобиля, который выглядит как прямоугольная труба, то есть металлический профиль с прямоугольным сечением.
Деталь проходит сквозь переднюю часть и зад кузова, играя роль опоры. В зависимости от конструкции корпуса возможен вариант с лонжеронами между бамперами.
Данный узел бывает составным (собранным из нескольких элементов) или цельным.
В классической комплектации установлено два лонжерона (слева и справа).
Пример, левый передний лонжерон ВАЗ 2110.
Каждый из элементов разделен на три части — среднюю, переднюю и заднюю. Главная разница — в расположении.
Так, лонжерон, установленный спереди и слева, позиционируется на уровень ниже, чем лонжерон сзади и такой же узел, но только крыла.
Узлы параллельны друг другу, но возможны случаи расположения их под минимальным углом.
Лонжерон на Nissan Bluebird HU14 SR20VE.
Исходный материал при производстве — алюминий или титан. Иногда применяются компонентные слои, добавляющие конструкции крепости. Сечение лонжерона имеет вид буквы «П». При этом в местах максимальной нагрузки сечение больше.
Главное преимущество детали — исключительная прочность. Данные узлы способны выдерживать максимальные нагрузки — вес автомобиля, багаж, массу узлов и так далее.
Кроме этого, лонжероны справляются со всеми ударами, которые «достаются» им при попадании колес в ямы или в случае ДТП.
Конструктивно данные узлы формируют лестничную раму П-образной формы, уложенную на бок.
Такой тип конструкции — составляющая часть многих внедорожников и грузовых автомобилей.
Что касается «легковушек», то в них лестничный принцип не применяется. Для визуального лицезрения детали достаточно глянуть под низ транспортного средства.
Конструкция кузова ВАЗ 2108, места расположения лонжеронов.
Назначение и задачи
Лонжерон – в прямом смысле силовая часть автомобиля. Назначение узла различается в зависимости от типа транспортного средства:
В первом и во втором случае П-образный узел берет на себя вес кузова, составных элементов и пассажиров транспортного средства.
Еще одна функция — амортизирующая. Задача узла — поглотить возможную деформацию. Но здесь важно соблюсти тонкую грань между жесткостью и податливостью.
Если «переборщить» с первым показателем, то неровности трассы будут передаваться в салон автомобиля пассажирам. Вот почему та часть кузова, где предположительно находятся люди, делается с максимальной амортизацией (для снижения силы удара).
Амортизирующая функция реализуется путем монтажа продольной силовой структуры, установленной в передней и задней части кузова. Главная особенность конструкций — способность к демпфированию (сглаживанию) ударов.
Лонжероны ВАЗ 21 «Волга».
При этом ослабление лонжеронов осуществляется одним из перечисленных ниже способов:
Правый передний лонжерон Renault Laguna 2004.
Краткий экскурс в историю
Разработка лонжерона и создание разных элементов кузова тесно взаимосвязаны. Это не удивительно, ведь на первых транспортных средствах в роли опоры применялись только рамы.
Сначала они выполнялись из дерева, но со временем их заменили прочные конструкции из металла.
В прошлом веке, в 1920-х годах, компания Auburn разработала первую лонжеронную раму имеющую поперечину в виде «Х».
Со временем детали усовершенствовались и стали одним целым с днищем транспортного средства.
На современном этапе лонжероны — составляющая часть конструкции машины, вне зависимости от вида несущей системы.
Как уже упоминалось, лонжероны занимают разные позиции в автомобиле. Здесь многое зависит от особенностей кузова (грузовой транспорт, легковой или грузовой автомобиль).
Расположение бывает следующим:
Тип конструкции, которая упомянута первой, нашла применение в грузовом транспорте.
Рама грузового автомобиля Mercedes-Benz с параллельно-горизонтальным расположением лонжеронов.
Что касается остальных вариантов, то они популярны и применяются в легковых машинах.
Задний левый лонжерон пола ВАЗ 21099.
Преимущества конструкции
У каждой конструкции есть преимущества. Так, «угловые» лонжероны позволяют колесу поворачиваться на больший угол, а устройства с вертикальным изгибом — приспустить центр тяжести авто и снизить уровень днища.
Детали с горизонтальным изгибом — конструктивные элементы, также дают возможность снизить уровень днища, повысив безопасность при ударе сбоку.
Для роста жесткости лонжероны укрепляются поперечинами. Последние бывают различного профиля — в виде буквы К, Х или быть прямолинейными.
Такой тип поперечин изготовлен из особого профиля, выполненного из надежного и устойчивого к деформациям металла.
Для повышения надежности в грузовом транспорте поперечины и лонжероны объединены специальными клепками, а в легковом транспорте — сваркой.
Немаловажный момент — фиксация кузова на раме, которая происходит с помощью специальных кронштейнов.
Рассматривая лонжеронную конструкцию в целом, стоит выделить следующие преимущества:
Передние лонжероны Toyota Mark II.
Стоит отметить и «ложку дегтя»:
Основные неисправности и проблемы, связанные с лонжеронами, способы устранения
В процессе эксплуатации возможны следующие проблемы:
При явном повреждении (появлении трещин) в детали разрушается и целостность конструкции.
Вот почему после ДТП стоит убедиться в отсутствии деформации узлов. На практике в 90% случаев после аварии приходится ремонтировать лонжероны спереди.
Способ восстановления определяется с учетом серьезности проблемы и повреждений демпферного участка. Так, лонжерон, составляющий часть рамы, поменять несложно. Если же узел — часть несущего кузова, то восстановительные работы могут быть бесполезны.
Возможность ремонта зависит от степени деформации:
Возможны ситуации, когда замена производится не полностью. В таком случае новые детали крепятся с помощью сварки. Применение муфт для соединения конструкций запрещено.
Нельзя забывать, что главная функция лонжерона — усилить кузов, поэтому в процессе ремонта максимальное внимание уделяется прочности.
С другой стороны, чрезмерное усиление узла приводит к снижению амортизационных функций, что недопустимо.
Так что при ремонте стоит учитывать данный параметр и стараться не завышать уровень жесткости.
Итоги
Лонжерон — важный элемент конструкции, от которого зависит надежность и устойчивость кузова к деформациям.
Если говорить в общем, то от целостности и качества детали зависит безопасность движения в целом.
Вот почему для данного узла так важен периодический осмотр, ремонт или замена в случае повреждения.
Замена днища и лонжеронов ВАЗ 21099, часть 3
Всем привет! Итак, ремонт продолжается…
Первая часть здесь
Вторая часть здесь

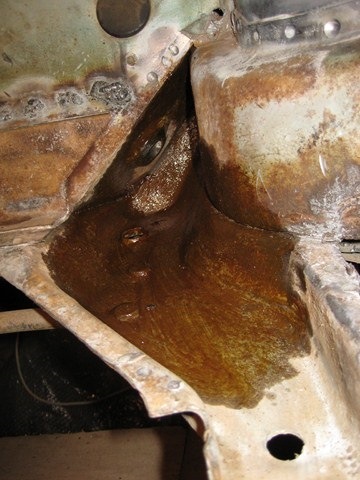

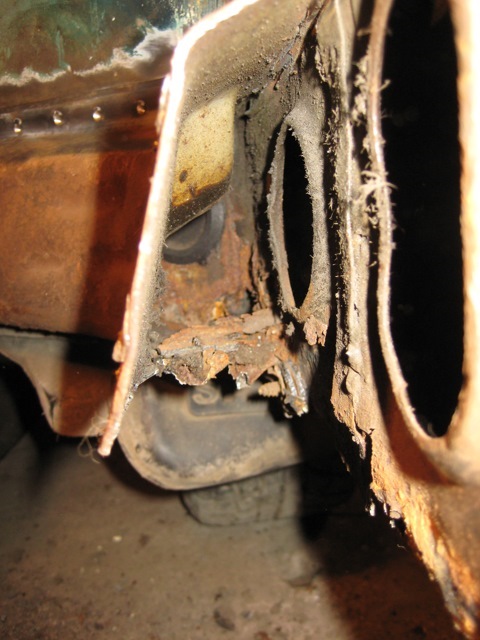

Новое корыто в общем-то готово к установке, но до этого еще ой как далеко. Причина — сгнившие передние поддомкратники и усилители передних лонжеронов. Выглядело это все так:
Снимать внешние пороги, чтобы добраться до сгнивших усилителей снаружи, я не хотел категорически. Значит надо ремонтировать изнутри. Но туда хрен подлезешь… Было принято решение аккуратно срезать край переднего лонжерона,

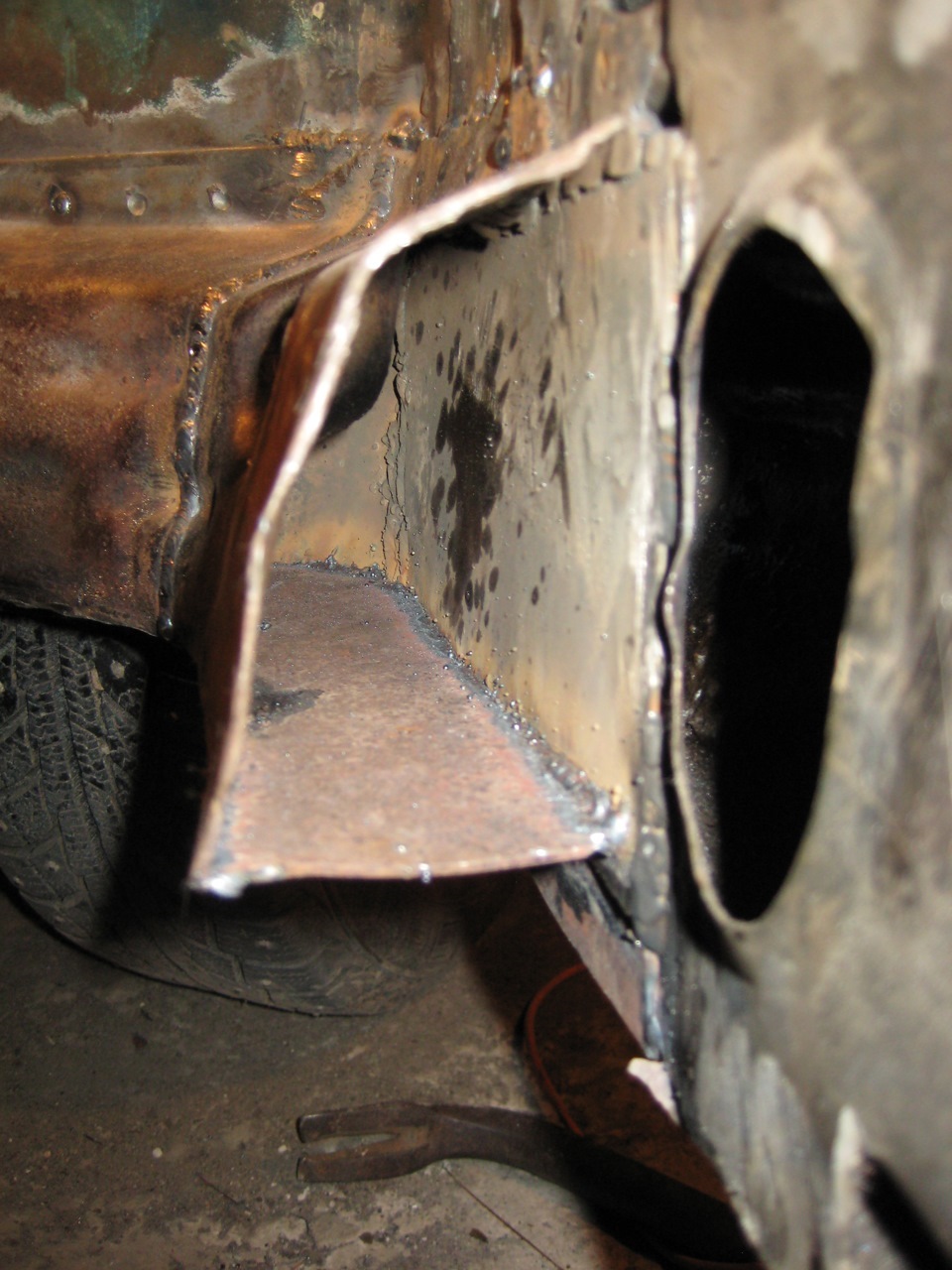

удалять гниль и восстанавливать все при помощи листового металла 1,5 мм. Таким образом был реанимирован усилитель, восстановлена площадка под будущий поддомкратник и сделана латка в арке переднего правого колеса.

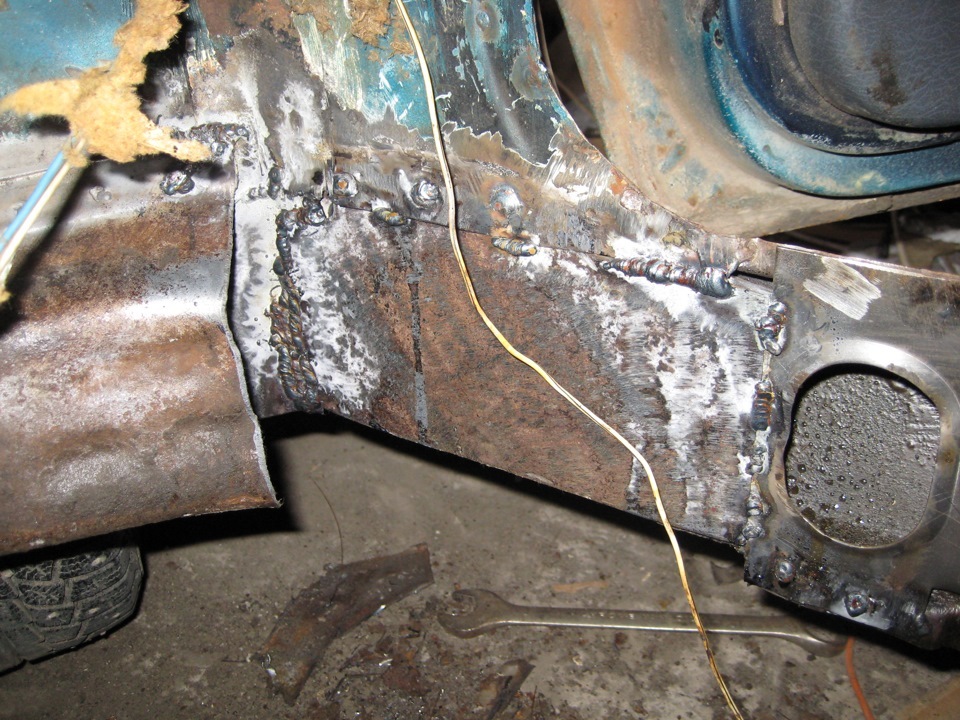

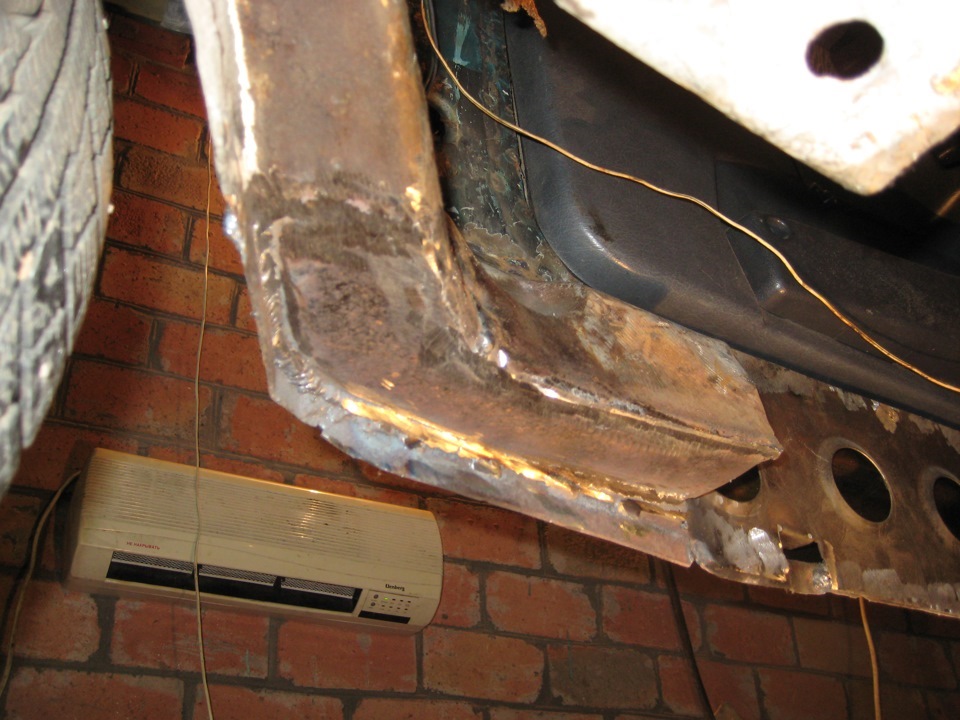

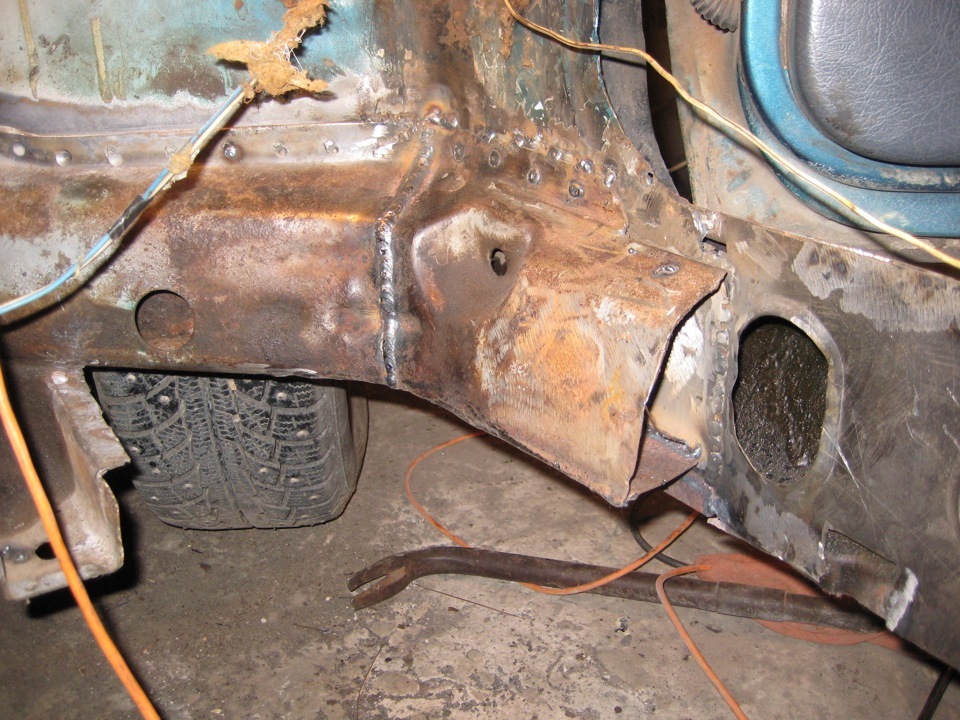

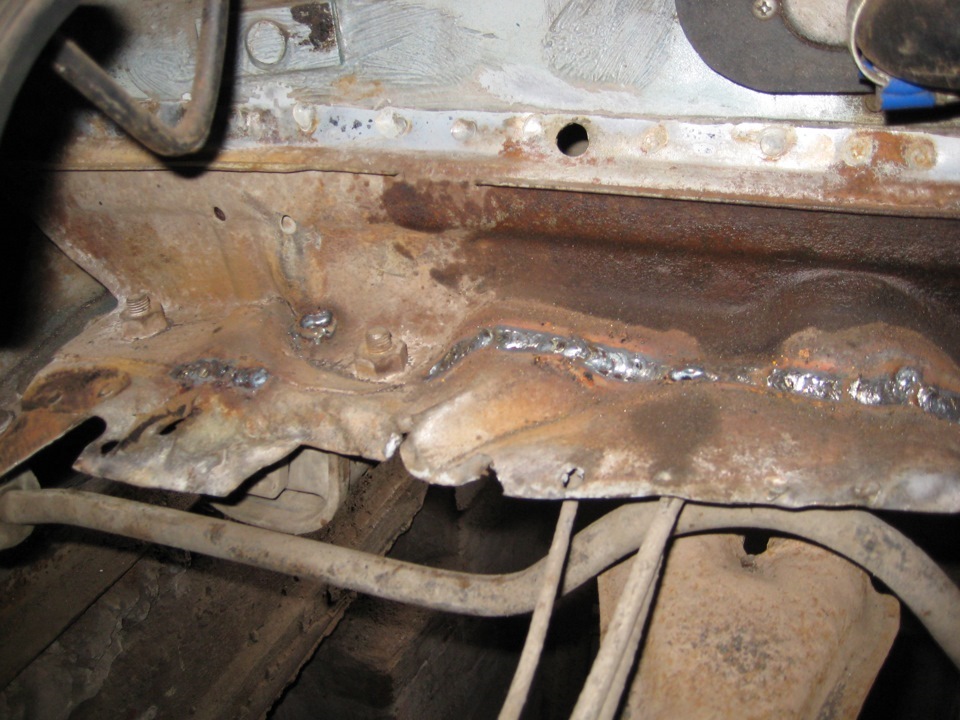

Потом приварил отрезанный кусок лонжерона на место. Стало так:
Заодно проварил усилитель моторного щита:
Готовимся к установке корыта — зачищаем сопрягаемые детали и от души промазываем все полости которые закроются днищем смесью пушсала и мовиля.
Ну и устанавливаем новое днище… Попотеть пришлось изрядно, но все сделал сам, без помощников и не выкатывая машину из гаража. Пришлось срезать кронштейны катушек ремней, с ними никак. Заводил дно сбоку, наклонив под 45 градусов, чтобы поднырнуло под порог. Когда полностью засунул, поддомкратил переднюю часть машины под телевизор, снял передние колеса. Потом протянул днище вперед, наклонил, поднял заднюю часть, и протянул назад к спинке заднего сиденья. Поднял переднюю часть и подал вперед — вуаля, днище на месте. Впрочем на месте — громко сказано, ибо ввиду косяков кузова в районе моторного щита и (предположительно) неидеального штампа днища имелись небольшие нестыковки — неплотное прилегание дна к лонжеронам с обоих сторон, к моторному щиту слева — при удалении старого дна сильно выстучал моторный щит в сторону движка. Попробовал аккуратно подгонять, при помощи молотка и разогревая металл предварительно техническим феном — получается. Заморочился как насверлить дырок в днище для соединения с лонжероном — из салона не видно, а снизу лонжерон мешает. Придумал наметить линию лонжа маркером, высунуть днище и сверлить снизу. Приваривал дно следующим образом — сначала зад ( там все нормально, днище лежит ровно, потом пороги, ну а потом при помощи молотка, фена и матюков — переднюю часть. Кронштейны ремней безопасности разумеется тоже возвращаем на место и аккуратно привариваем.
Днище на месте! Вроде ура, но еще куча работы впереди))
