Преимущества и недостатки аэрационных установок
Сегодня мы рассмотрим основные вопросы, касающиеся выбора таких установок.
Работа этих станций основана на аэробном процессе биологической очистки сточных вод. Иными словами, органические вещества разлагаются микроорганизмами, использующими для своей жизнедеятельности кислород воздуха, которым стоки насыщаются с помощью компрессора или дренажного насоса.
Каковы преимущества аэрационных установок?
Каковы недостатки аэрационных установок?
При консервации аэрационной установки на зиму категорически запрещено откачивать из неё воду, иначе станцию может деформировать или выдавить на поверхность земли. Во избежание этого нужно обязательно оставлять установку заполненной чистой водой.
Чем различаются между собой установки разных производителей?
Можно выделить два основных типа ЛОС в зависимости от того, как осуществляется аэрация – с помощью компрессора или дренажного насоса. Станций первого типа на рынке значительно больше. Это объясняется проверенной временем эффективностью мелкопузырчатой аэрации, которую обеспечивает компрессор.
Установки такого типа представлены торговыми марками «Тверь», «Топас», «Астра», «Евролос» (серия «ПРО»), «Эко-Гранд», BioDeka и др. В общих чертах принцип их работы схож. Стоки последовательно проходят через несколько камер.
Сначала они отстаиваются в приёмной камере, затем поступают в аэротенк – камеру, где насыщаются кислородом воздуха. Воздух подаётся через мелкопузырчатый аэратор, соединенный трубкой с компрессором. Благодаря кислороду происходит интенсивное размножение микроорганизмов, уже содержащихся в сточных водах. Некоторые модели ЛОС дополнены биореакторами (загрузками), способствующими размножению этих микроорганизмов. В результате формируется активный ил, который разрушает органические соединения, имеющиеся в стоках.
Дальше осветлённая вода с частицами ила направляется в ещё один отстойник, где ил оседает и снова поступает в аэротенк. А очищенная вода попадает в следующую камеру, откуда отводится за пределы станции – самотёком или принудительно, с помощью насоса. В зависимости от модели установки перемещение жидкости происходит либо эрлифтами (струйными насосами), либо комбинированно – самотёком и эрлифтами. В некоторых моделях ЛОС предусматривают дополнительные камеры-отстойники, а также биореактор (загрузку) в не аэрируемой камере. На биореакторе образуется биоплёнка из анаэробных микроорганизмов. Всё это призвано повысить качество очистки.
В большинстве станций такого типа компрессор и блок управления находятся внутри самой установки. Этот момент вызывает критику со стороны противников компрессорных станций. Они напоминают, что нельзя исключать вероятность затопления ЛОС. Например, при отключении электричества и прекращении работы насоса, принудительно откачивающего воду из установки. Затопление приведёт к поломке компрессора и блока управления, замена которых обойдётся недёшево.
Впрочем, в некоторых ЛОС эта проблема решена за счёт того, что компрессор вынесен в дом. Однако нужно быть готовым к тому, что постоянно работающий компрессор будет издавать шум, хотя и несильный. Компромиссный вариант – размещение компрессора и блока управления в электроящике, закреплённом на стойке, которая находится рядом со станцией.
Размещение компрессора аэрационной установки в сухом отапливаемом помещении имеет целый ряд плюсов. Во-первых, на компрессор не воздействует влага. Во-вторых, на него не оказывают влияния токсичные газы, образующиеся в очистном сооружении и способные вызывать коррозию медных деталей компрессора. Всё это обеспечивает продолжительный срок его службы. В-третьих, расположенный в отапливаемом помещении компрессор гарантирует качественную очистку стоков в зимний период. Дело в том, что биологические процессы, необходимые для очистки, протекают при температуре воды не ниже +8°С. Если компрессор находится на улице, зимой он будет подавать в установку холодный воздух. И потому есть вероятность снижения температуры воды в ней и, как следствие, ухудшения качества очистки. Если же компрессор находится в доме, то он будет подавать только тёплый воздух, и такая проблема исключена. Более того, когда компрессор расположен на улице, а зимой в доме бывают наездами и стоки поступают неравномерно, есть риск замерзания воды в установке при сильных морозах. Когда компрессор размещён в отапливаемом помещении, этого не произойдёт.
Аэрационные установки второго типа представлены на рынке торговыми марками Kolo Vesi, «Евролос» (серия «БИО») и др. В таких станциях, также многокамерных, сточные воды сначала осветляются, а затем насыщаются кислородом. Насыщение происходит за счёт того, что стоки разбрызгиваются погружным рециркуляционным дренажным насосом на распылитель, после чего протекают через биофильтр с загрузкой. Биофильтр расположен в горловине установки. Он имеет большую площадь поверхности благодаря объёмным загрузочным элементам из синтетического материала. По сути биофильтр выполняет функцию механического аэратора сточных вод. Проходя через биофильтр, стоки очищаются микроорганизмами в виде активного ила и биоплёнки на загрузке. Затем стоки дополнительно отстаиваются и отводятся за пределы станции. Все переливы между камерами станции самотечные. Блок управления вынесен за пределы ЛОС.
Ливневые очистные сооружения

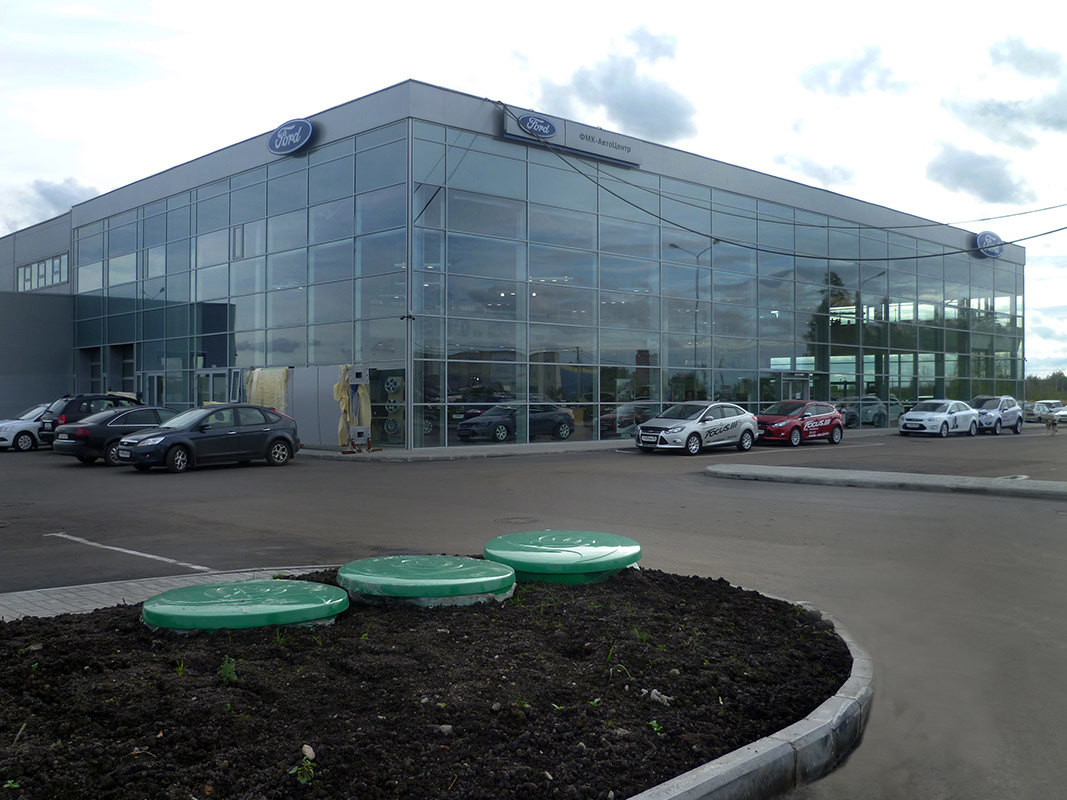

Векса — локальные очистные сооружения из армированного стеклопластика, предназначенные для очистки поверхностных сточных вод, образующихся во время ливней, таяния снега и полива дорог, от нефтепродуктов и взвешенных веществ.
Их применяют в комплексах ливневой канализации промышленных площадок, торговых центров и АЗС, а также с районов жилой застройки, со складов, мостовых переходов и автодорог. Также находят применение при отведении производственных стоков, процесс очистки которых подразумевает отстаивание и фильтрацию на сорбирующих материалах в виде активированного угля.
Технология очистки более сложных стоков, таких как шахтные, карьерные, подтоварные и пр. будет включать в себя дополнительные методы, такие как предварительная реагентная обработка стоков коагулянтами и флокулянтами.
Поверхностные, талые, дождевые и поливомоечные стоки, прошедшие очистку через локальные очистные сооружения, отводятся (самотеком или в напорном режиме) в городскую канализацию, а также на рельеф или в водоем.
Ливневые очистные сооружения ЛОС Векса отвечают всем требованиям и нормам ПДК, которые предъявляют владельцы сетей канализации, водоканалы и природоохранные организации.
Получить коммерческое предложение
Подобрать оборудование
Конструкция
Исходя из требований проекта ливневой канализации, концентраций загрязнений и требуемых показателей очистки поверхностных вод, состав комплекса водоочистных сооружений содержит следующие блоки и элементы:
Конструктивно сооружения для очистки поверхностных вод представляют собой горизонтальную цилиндрическую ёмкость, разделенную внутри перегородками на отдельные блоки. Остальные блоки являются вертикальными или горизонтальными емкостными сооружениями, имеющими в своем составе перегородки, насосное оборудование, трубопроводы с запорной арматурой и лестницами для обслуживания. Технические колодцы оборудованы стеклопластиковыми, либо чугунными люками.
Принцип работы
В ЛОС Векса применяется классический принцип очистки дождевых и талых вод, заключающийся в поэтапном прохождении стоков через четыре отсека:
01 Пескоуловитель Отвечает за осаждение крупнодисперсных минеральных и органических загрязнений, мусора, а также всплытие пленочных нефтепродуктов. 02 Тонкослойный блок Разделяет поток воды по многочисленным наклонным пластинам, в ярусах которых происходит укрупнение и всплытие капель нефтепродуктов, а также сползание и удаление взвешенных веществ в виде осадка по противоточной схеме. Тонкослойный блок занимает площадь в 8 раз меньший, чем при традиционном отстаивании. 03 Коалесцентный фильтр При прохождении через него дождевых вод происходит дальнейшее укрупнение капельных нефтепродуктов, ускоряющее их всплытие. Применение каолесцентного фильтра увеличивает продолжительность времени работы сорбционного блока за счет снижения на него нагрузки. 04 Сорбционный фильтр Применяемый здесь многослойный кассетный фильтр состоит из полимерных сорбентов и активированного угля. В слое загрузки происходит очистка воды за счет сорбции эмульгированных и растворенных нефтепродуктов до требуемых значений для сброса в водоем рыбохозяйственного назначения первой категории водопользования.
Материалы изготовления
Корпус и перегородки изготавливаются из армированного коррозионно стойкого стеклопластика. Тонкослойный отстойник и фильтры выполнены из полимерных материалов. Входной и выходной патрубки изготовлены из НПВХ.
Видео – процесс изготовления локальных очистных Векса
Расчет производительности
Производительность определяется расчетным путем на основе действующей нормативной документации, СНИП и СП. Для этого нашим инженерам необходимы следующие исходные данные:
Чтобы рассчитать необходимую производительность ливневки и стоимость очистных сооружений ливневых стоков, заполните и отправьте опросный лист для заказа. После расчета и уточнения исходных данных (при необходимости), в ваш адрес будет отправлено технико-коммерческое предложение с итоговой ценой.
Очистные сооружения дачных или загородных участков делятся на два типа: устройства для очистки бытовых стоков и очистные сооружения ливневых сточных вод. Именно о последних и пойдет речь в этой статье.
Очистные сооружения для ливневых вод необходимы, чтобы перерабатывать и очищать жидкость, выпавшую на землю в виде осадков. Такие конструкции являются элементом ливневой канализационной системы.
Способы очистки ливневых сточных вод
Существует несколько методов, позволяющих очистить ливневых стоки.
Устройство очистного сооружения
Пескоуловители обеспечивают первичную очистку воды. Данное устройство извлекает из жидкости большую часть твердых частиц, имеющих большой (по сравнению с водой) вес. Пескоуловитель может очистить ливневые стоки от 65% загрязнений. Эти элементы системы довольно требовательны к очистке, поэтому ее нужно проводить хотя бы раз в три месяца.
Масло- или нефтеуловители являются обязательным элементом очистного сооружения ливневой канализации, если есть необходимость соблюдать нормы сброса сточных вод в водоем. Принцип действия устройств заключается в следующем: сначала нефть или масло отсеиваются, после чего они собираются в крупные фракции. В дальнейшем эти грязевые комки всплывают наверх, и их можно извлечь вручную, воспользовавшись специальными приспособлениями или выполнив промывку устройства.
Сорбционный блок – это конструктивный элемент, завершающий цикл очистки ливневых стоков. Устройство извлекает из воды самые маленькие частицы грязи и остатки нефтепродуктов. Проходя через несколько фильтров, вода оставляет на них большую часть оставшихся загрязнений. Для очистки сорбционного блока необходимо регулярно менять фильтрующие детали.
Иногда ливневые очистные сооружения включают в себя дополнительные приспособления, но вышеперечисленные устройства являются обязательными.
Выбор автономной очистной системы для ливневой канализации
Коэффициент φ варьируется следующим образом:
— асфальт: 0,95;
— песок/гравий: 0,4;
— плитка: 0,85.
Установка автономных очистных сооружений ливневых стоков
Установка очистки ливневых сточных вод должна выполняться в соответствии со всеми правилами и нормами, предусмотренными законодательством.
Важно помнить, что все работы должны выполняться грамотно и качественно, ведь малейшая ошибка может привести к нарушению или остановке работы конструкции, в результате чего участок будет постоянно залит водой.
Очистные сооружения ливневых сточных вод должны подбираться очень тщательно, чтобы их производительность и функциональность максимально соответствовали требованиям. Разрабатывая проект системы, стоит хотя бы пообщаться со специалистами, а лучше всего будет выполнять эту работу совместно, как и установку конструкции. Все элементы очистного сооружения должны быть на своих местах и обеспечивать максимальную очистку ливневых стоков, после которой можно выполнять сброс сточных вод в водоемы.
Локальные очистные сооружения канализации и ливневых стоков
Выбор подходящего варианта являются непростой задачей для человека, обладающего недостаточными знаниями в данной области, помимо того, что существуют различные технологии очистки, на рынке представлены разнообразные виды и конструкции очистных систем от широкого ряда производителей, к тому же выбор оборудования зависит и от состава грунта. Подробное изучение информации о ЛОС поможет избежать ошибок при подборе варианта оборудования: обойти маркетинговые ловушки недобросовестных производителей, выбрать оптимально подходящую для своего участка и условий проживания конструкцию, ориентируясь на затраты, или при ограниченных финансовых средствах сделать подобную систему своими руками.
Рис. 1 Септики на участках
Что такое ЛОС
Достаточно новыми в сравнении с другими нормативными актами, строительными правилами СП 30.13330.2016 в пункте 3.1.21 дано определение понятия локальных очистных сооружений — это устройства или инженерные сооружения, предназначением которых является очистка сточных вод пользователя перед отправкой их в канализационную систему коммунального хозяйства или для оборотного применения в хозяйственных нуждах.
Поэтому аббревиатура ЛОС для обозначения автономных очистных систем (АОС было бы точнее) является некорректной и связана с отсутствием соответствующего определения в государственных актах даже в последней редакции от 2016 года.
Производители под ЛОС подразумевают системы очистки бытовых стоков без дальнейшего оборотного использования вод (полив не относится к этой категории) и отправки их в централизованную канализационную систему. Очищенная вода поступает в грунт на территории участка, выводится за его пределы в сточные канавы или однократно используется в хозяйственных в целях. Отходы, которые не подлежат очистке, откачиваются и вывозятся за территорию участка ассенизаторскими машинами с целью дальнейшей утилизации.
Все очистные сооружения располагают под землей на территории участка, их можно разделить на 2 основных группы: механической очистки или с применением насосно-компрессорного электрооборудования.
Рис. 2 Принцип работы септика
Типы бытовых стоков и необходимость их очистки
В бытовую канализацию поступают два вида сточных вод:
Подсчитано, что в процентном соотношении серые воды по объему составят 70%, а органика 30%.
Отсутствие централизованной канализации вынуждает домовладельцев искать выход из ситуации, где самый простой вариант — разделение стоков с установкой наружного туалета и выкапывание колодца для серых вод. Часто подобные сооружения не имеют герметичного дна и стоки уходят прямо в землю, загрязняя почву и водяные пласты неглубокого залегания, для очистки туалета и сточной ямы заказывают ассенизаторскую машину. Если в деревнях и домах сельских районов подобная практика используется повсеместно, то рядом с крупными городами в коттеджных поселках такое нарушение санитарных норм может быть замечено соседями или санитарными службами. При отсутствии централизованного водоснабжения с большой вероятностью сточные воды могут проникнуть в колодец или скважину самого владельца коттеджа или его соседей — это приведет к заражению воды и возможным отравлениям, наложению штрафных санкций. К тому же отсутствие канализации и пользование наружным туалетом ухудшают комфортабельность проживания и заставляют домовладельцев искать способы автономной очистки канализационных вод.
Рис. 3 Емкости для септиков
Методы очистки
Существует множество методов очистки воды с использованием механических, физических, химических, электрических и биологических процессов, но в силу ограниченных финансовых возможностей, большинство из них недоступно владельцам загородных домов. Если крупное промышленное предприятие или городской поселок могут позволить себе проектирование локальных очистных сооружений с очисткой сточных вод химическими препаратами с использованием кислот, щелочей и хлора, имеют большие земельные участки для полей фильтрации, то индивидуальный собственник ограничен в своих возможностях.
Существует всего два доступных ему метода очистки канализационных стоков:
Для очистки сточных вод используют два вида бактерий:
Виды очистных сооружений
Перед установкой очистных сооружений рассчитывают их параметры исходя из того, что на одного человека в сутки приходится 160 — 200 литров сточных вод. Это важно для правильной работы очистных устройств — в емкостях слишком малого объема стоки не успевают отстояться и на выходе появляется очень грязная жидкость, а если объем поступающих стоков будет невелик по сравнению с емкостью резервуаров — владелец понес убытки из-за неоправданного перерасхода финансовых средств.
Септики
Септики — это локальные очистные сооружения канализации, работающие по принципу механической очистки, представляют собой ряд связанных между собой емкостей (от 2-х до 4-х) с постепенным понижением уровня поступающих в них стоков. Септики работают по принципу сообщающихся сосудов — время наполнения первого из-за большой емкости довольно велико, за это время (не менее 3-х суток) стоки успевает отстояться и грязный осадок оседает на дно. Как только емкость заполняется и уровень жидкости достигает верха переливной трубы, она поступает в следующий резервуар, где снова повторяется процесс отстаивания и переливания. Из последней в ряду емкости вода отправляется через трубопровод с отверстиями, выходящий наружу для забора воздуха, на поле аэрации, представляющее собой засыпанную щебнем подземную канаву.
Рис. 5 Септик из бетонных колодцев
В септиках происходит бескислородное брожение и переработка отходов бактериями анаэробами с образованием газа метана, эффективность их работы не слишком высока, степень очистки стоков не превышает 70%, поэтому для дальнейшей доочистки требуются поля аэрации. Септик имеет следующие недостатки:
Септики с биофильтром
Высокой степени очистки сточных вод позволяет добиться септик с биофильтром, типовая конструкция представляет собой емкость, разделенную на три секции, работающие по следующему принципу:
В септиках с биофильтром степень очистки стоков выше на 20%, для развода колоний бактерий в торговой сети приобретаются жидкие или сыпучие препараты (наподобие сухих дрожжей), которые по мере угасания жизненных процессов периодически добавляют в биофильтр.
Рис. 8 Конструкция септика с бактериальной очисткой
Как видно из принципа работы, систему биологической очистки несложно сделать своими руками при наличии нескольких камер или колодцев, засыпав в последний отстойник керамзит и поселив в нем колонию бактерий.
Как видно из принципа работы, систему биологической очистки несложно сделать своими руками при наличии нескольких камер или колодцев, засыпав в последний отстойник керамзит и поселив в нем колонию бактерий.
Станции глубокой биологической очистки (ГБО)
Аэробные бактерии, поедающие органику, нуждаются в доступе кислорода, при его достаточном количестве интенсивно размножаются и соответственно их производительность по переработке канализационных стоков значительно возрастает. В установках ГБО кислород доставляется бактериям компрессором, который непрерывно подает атмосферный воздух в среду их обитания.
Стандартная установка ГБО (модели Астра, Топас) представляет собой прямоугольный резервуар, разделенный на несколько камер (рис. 10), выполняющих следующие функции:
Станция глубокой биоочистки обладает следующими особенностями:
Выгребная (сливная) яма
Не всегда имеет смысл использовать на участке для дома локальные очистные сооружения для обустройства канализации при периодическом проживании, малом времени нахождения в жилище (к примеру, загородная дача) – в этих ситуациях достаточно простого накопителя. Им может быть выгребная яма с открытым дном, что недопустимо с точки зрения экологии, или закрытая емкость, в которую постоянно сливаются канализационные воды. Если на участке высокий уровень грунтовых вод или глинистая почва, то вряд ли получится сделать обычную выгребную яму — стоки будут подниматься на поверхность при ее заполнении или размываться по всему участку — придется устанавливать закрытую емкость большого объема. На рынке можно приобрести различные модели подземных накопительных септиков, обладающих следующими плюсами:
Из минусов нужно отметить, что потребуется периодическая откачка стоков с помощью ассенизаторов, за что каждый раз придется платить.
Рис. 14 Схема работы ЛОС для очистки ливневых вод
Очистка ливневых стоков
Иногда на индивидуальном участке приходится мыть и ремонтировать машину, а если организована частная автомойка или мастерская, то приходится решать проблему очистки дождевых стоков, содержащих продукты нефтепереработки. Отправить их в канализационную систему не слишком хороший вариант — в отстойнике они будут собираться на поверхности и мешать работе бактерий. Поэтому проще смонтировать локальные очистные сооружения ливневых стоков отдельно, направляя в них воду через поверхностные дождеприемники, предварительно организовав небольшой уклон загрязняемой территории.
Промышленные очистные сооружения состоят из: распределительного колодца, пескоуловителя и бензомаслоотделителя, на выходе устанавливают технологический колодец для забора проб. Для бытовой очистки сооружать такую систему нерентабельно, для фильтра можно использовать самодельную систему из герметичной емкости, наполненной песком, керамзитом, пенопластовой крошкой, эффективно использовать волокнистые и пористые материалы (поролон, тряпье). Пропускаемые через фильтр ливневые стоки затем сливают в землю или отправляют за территорию участка, фильтрующие материалы по мере загрязнения периодически меняют.
Рис. 15 Устройство поверхностного водостока
Современные системы очистки канализационных стоков используют биологическую очистку аэробными бактериями, уничтожающими органические соединения. В отличие от обычных отстойников, эффективность очистки при этом существенно возрастает, достигая 98%, а воду можно использовать в хозяйственно-бытовой сфере. Септики с биофильтрами являются оптимальным вариантом с точки зрения финансовых расходов и эффективности: для простых отстойников требуются поля аэрации и качество очистки находится на низком уровне, а станции глубокой биоочистки помимо высокой начальной стоимости, требуют постоянного электропитания и обслуживания.
Септики из железобетонных колец
