линия положения — Геометрическое место точек, в которых навигационный параметр имеет постоянное значение. [Л.М. Невдяев. Телекоммуникационные технологии. Англо русский толковый словарь справочник. Под редакцией Ю.М. Горностаева. Москва, 2002] Тематики электросвязь … Справочник технического переводчика
Линия положения — 5. Линия положения Прямая, заменяющая участок навигационной изолинии вблизи места судна Источник: ГОСТ 23634 83: Морская навигация и морская гидрография. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации
ЛИНИЯ ПОЛОЖЕНИЯ — отрезок касательной или секущей к изолинии в небольшой ее части, близкой к счислимому месту судна. В навигации при определении места судна визуально, например, по пеленгам береговых ориентиров или горизонтальным углам, Линиями Положения будут… … Морской энциклопедический справочник
линия положения радионавигационной системы — ЛП Множество точек в зоне действия радионавигационной системы, характеризующееся одним и тем же значением навигационного или радионавигационного параметра. [ГОСТ 21535 76] Тематики навигация Синонимы ЛП … Справочник технического переводчика
Линия положения радионавигационной системы (ЛП) — 19. Линия положения радионавигационной системы (ЛП) Множество точек в зоне действия радионавигационной системы, характеризующееся одним и тем же значением навигационного пли радионавигационного параметра Источник: ГОСТ 21535 76: Системы… … Словарь-справочник терминов нормативно-технической документации
Линия положения радионавигационной системы — 1. Множество точек в зоне действия радионавигационной системы, характеризующееся одним и тем же значением навигационного или радионавигационного параметра Употребляется в документе: Приложение ГОСТ 21535 76 Системы радионавигационные дальномерные … Телекоммуникационный словарь
ЛИНИЯ — (1) общая часть двух смежных областей поверхности; (2) Л. автоматическая комплекс станков и машин, основного и вспомогательного оборудования, автоматически выполняющих в технологической последовательности и с заданным ритмом весь процесс… … Большая политехническая энциклопедия
Линия Флашинг, Ай-ар-ти — Метрополитен Нью Йорка … Википедия
Линия (геометрич. понятие) — Линия (от лат. linea), геометрическое понятие, точное и в то же время достаточно общее определение которого представляет значительные трудности и осуществляется в различных разделах геометрии различно. 1) В элементарной геометрии рассматриваются… … Большая советская энциклопедия
Навигационная изолиния, линия положения, полоса положения. СКП определения места судна по двум линиям положения
Геометрическое место точек, отвечающее постоянному значению навигационного параметра, наз. навигационной изолинией. В навигации для определения места судна используются следующие навигационные параметры и соответствующие им изолинии:
Пеленг. На судне измерен истинный пеленг (ИП) предмета А, равный a. Проложив на карте линию пеленга АД, можно утверждать, что судно в момент взятия пеленга находилось на этой линии. Прямая линия АД, отвечающая условию задачи, на которой находилось судно в момент наблюдения, будет называться изолинией пеленга или изопеленгой (линия равных пеленгов).
Расстояние. Измерено расстояние Д между судном и ориентиром А. В этом случае судно будет находиться на окружности радиусом Д с центром в точке А. Эта окружность будет называться изолинией расстояния или изостадией (линия равных раастояний).
Горизонтальный угол. Если измерен горизонтальный угол между предметами А и Б, равный a, или этот угол вычислен как разность двух пеленгов
. Эта окружность наз. изолинией горизонтального угла или изогоной (линия равных значений горизонтального угла между направлениями на два ориентира).
Разность расстояний. В некоторых радионавигационных системах измеряется разность расстояний до двух ориентиров. Тогда изолинией разности расстояний будет гипербола (линия равных разностей расстояния, измеряемого при использовании РНС).
Также к изолиниям относятся: круг равных высот (центр которого – полюс освещения), ортодромия (линия равных обратных пеленгов, измеряемых с маяка на судно).
Линия положения – это касательная к изолинии в данной точке. На меркаторской карте при определении визуальными способами рассматривают горизонтальный угол (изолиния – окружность), локсодромический пеленг (изолиния и линия положения совпадают, превращаясь в прямую, проходящую через судно и ориентир), расстояние (изолиния – окружность с центром в ориентире). Для точного определения места судна необходимо не менее 2-х изолиний
ЛИНИЯ ПОЛОЖЕНИЯ
Смотреть что такое «ЛИНИЯ ПОЛОЖЕНИЯ» в других словарях:
линия положения — Геометрическое место точек, в которых навигационный параметр имеет постоянное значение. [Л.М. Невдяев. Телекоммуникационные технологии. Англо русский толковый словарь справочник. Под редакцией Ю.М. Горностаева. Москва, 2002] Тематики электросвязь … Справочник технического переводчика
Линия положения — 5. Линия положения Прямая, заменяющая участок навигационной изолинии вблизи места судна Источник: ГОСТ 23634 83: Морская навигация и морская гидрография. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации
Линия положения — в навигации и геодезии, линия, во всех точках которой та или иная величина, измеренная по наблюдениям для определения положения наблюдателя на земной поверхности, имеет то же значение, что и в точке наблюдений. Такими величинами могут… … Большая советская энциклопедия
линия положения радионавигационной системы — ЛП Множество точек в зоне действия радионавигационной системы, характеризующееся одним и тем же значением навигационного или радионавигационного параметра. [ГОСТ 21535 76] Тематики навигация Синонимы ЛП … Справочник технического переводчика
Линия положения радионавигационной системы (ЛП) — 19. Линия положения радионавигационной системы (ЛП) Множество точек в зоне действия радионавигационной системы, характеризующееся одним и тем же значением навигационного пли радионавигационного параметра Источник: ГОСТ 21535 76: Системы… … Словарь-справочник терминов нормативно-технической документации
Линия положения радионавигационной системы — 1. Множество точек в зоне действия радионавигационной системы, характеризующееся одним и тем же значением навигационного или радионавигационного параметра Употребляется в документе: Приложение ГОСТ 21535 76 Системы радионавигационные дальномерные … Телекоммуникационный словарь
ЛИНИЯ — (1) общая часть двух смежных областей поверхности; (2) Л. автоматическая комплекс станков и машин, основного и вспомогательного оборудования, автоматически выполняющих в технологической последовательности и с заданным ритмом весь процесс… … Большая политехническая энциклопедия
Линия Флашинг, Ай-ар-ти — Метрополитен Нью Йорка … Википедия
Линия (геометрич. понятие) — Линия (от лат. linea), геометрическое понятие, точное и в то же время достаточно общее определение которого представляет значительные трудности и осуществляется в различных разделах геометрии различно. 1) В элементарной геометрии рассматриваются… … Большая советская энциклопедия
Определение места судна. Изолинии и линии положения
Для определения места судна производятся измерения навигационных параметров относительно маяков, мысов или других объектов с отличительными признаками и известными координатами. Такие объекты называют навигационными ориентирами.
Измеряемые для определения места судна направления и расстояния, углы, разности расстояний и т. д. до объектов с известными координатами называются навигационными параметрами, обозначаемых символами U, u. Геометрическое место точек, отвечающее постоянному значению навигационного параметра, называется навигационной изолинией.
В навигации для определения места судна используются следующие навигационные параметры и соответствующие им изолинии.
Каждая точка пространства может быть определена с помощью соответствующих значений навигационных параметров. Изменения значения навигационного параметра создаёт поле навигационного параметра. Это поле называется скалярным. Характеристикой его является градиент навигационного параметра, обозначаемый символом gU, gu, направленный по нормали к навигационной изолинии и характеризующий направление и максимальную скорость изменения навигационного параметра.
Определение места судна сводится к определению точки пересечения изолиний от двух или более ориентиров. При наличии одного ориентира можно определить место судна по изолинии пеленга и изолинии расстояния до него.
Если координаты места определены без ввода элементов счисления пути судна, то такие координаты называются обсервованными (φо, λо). Если при определении места судна использовались элементы счисления пути (курс, скорость), то полученные координаты называют счислимо-обсервованными.
На сравнительно небольших расстояниях изолинии прокладываются непосредственно на карте. При больших расстояниях, когда необходимо учитывать сферичность Земли, отрезок изолинии заменяется прямой линией. Прямая, заменяющая участок навигационной изолинии (касательная или секущая к изолинии в небольшой области) вблизи места судна, называется линией положения.
Некоторые способы определения места судна (рис. 2.18–2.28)
Если навигационные параметры, по которым определяется место судна, измерены одновременно или через малые промежутки времени и приведены к одному моменту, то полученное по их значениям место судна называют обсервованным (⊙).
Если же навигационные параметры измерялись разновременно и при значительном промежутке времени между моментами их измерений, то полученное по их значениям место судна называют счислимо-обсервованным ( ◬ ).
Малыми можно считать такие промежутки времени, при которых погрешности счисления в 2 ÷ 3 раза меньше погрешностей навигационных изолиний и практически не будут сказываться на точности определяемого места.
Процесс определения места судна состоит из выбора способа обсервации, выбора навигационных ориентиров, измерения навигационных параметров и исправлення их поправками, прокладки на путевой навигационной карте соответствующих им навигационных изолиний (линий положения).
Обсервованное место судна на момент измерения этих навигационных параметров находится в точке пересечения линий положения (рис. 2.18).
Обсервованное место судна на путевой навигационной карте обозначается в общем случае условным обозначением обсервованного места (⊙) судна или одним из условных знаков в соответствии с Приложением Е в зависимости от способа его получения. Рядом с ним пишется в виде дроби время измерения навигационных параметров (Т) и отсчет лага (ОЛ) на момент их измерений:
В общем случае счислимое и обсервованное места на один и тот же момент времени не совпадают. Расхождение одномоментных счислимых и обсервованных координат места судна называется невязкой. Обозначается буквой С.
Невязка характеризуется направлением и величиной (рис. 2.19).
Направление невязки определяется относительно северной части истинного меридиана (NИ) в круговой системе счета направлений от 0° до 360° от счислимого места к обсервованному; снимается с путевой навигационной карты (129°) и записывается в судовой журнал с точностью ±1°. Величина невязки измеряется в милях с точностью до 0,1 мили и представляет собой расстояние между счислимым и обсервованным местами судна (2,7 мили) на один и тот же момент времени.
В судовой журнал невязка записывается как: С = 129° — 2,7 мили.
Если счислимое и обсервованное места совпали (наложились одно на другое), это означает, что счислимые координаты верны и невязка
С = 0.
Определение места судна по пеленгам на три ориентира является наиболее надёжным. Для уменьшения погрешностей, возникающих от неодновременного пеленгования ориентиров, особенно на больших скоростях судна, первыми следует измерять пеленги на те ориентиры, которые расположены ближе всего к диаметральной плоскости судна. Наибольшая точность обсервацийполучается, если углы между пеленгами составляют 60°. Не рекомендуется пеленговать ориентиры, если пеленги на них отличаются менее, чем на 30° (рис. 2.20).
Если при нанесении пеленгов навигационных ориентиров на путевую карту они не пересекутся в одной точке, то образованный ими треугольник называют треугольником погрешностей (рис. 2.21).
Если стороны треугольника погрешностей менее 5 мм (что соответствует на путевой карте 0,5 мили, надо проверить расчеты пеленгов и прокладку их на путевой карте. Если ошибок или промахов не обнаружено, то следует повторить измерение пеленгов на ориентиры.
Отсутствие треугольника погрешностей говорит о надежности обсервации.
Определение места судна по пеленгам на два ориентира (рис. 2.22). В случаях, когда имеется только два навигационных ориентира, место судна можно определить и по двум пеленгам на эти ориентиры. Следует предварительно убедиться в том, что ориентиры, на которые измеряются пеленги, соответствуют показанным на карте.
Если ориентиры идентифицированы ошибочно, а также, если пеленги на ориентиры измерены неточно или поправка курсоуказателя неточна, можно не сразу заметить ошибочность определения места судна.
Для того, чтобы проверить такую обсервацию, рекомендуется её повторить несколько раз с небольшими интервалами по времени (интервал времени зависит от обстоятельств плавания).
Если обсервованные таким способом места будут располагаться на одной линии параллельной линии курса судна (курс судна не менялся) и на расстояниях, пропорциональных (равных) пройденным судном (SЛ) за промежутки между обсервациями — то место будет достоверным и его можно принять к дальнейшему счислению (рис. 2.23).
Величина измеренного с помощью секстана угла (с точностью до 0,1′) есть отсчет секстана (ОС).
Измеренные и исправленные общей поправкой секстана (i + S) углы (∠α = ОС1 + (i + S) и ∠β = ОС2 + (i + S)) являются навигационными параметрами, которым соответствует навигационная изолиния в виде окружности (изогона).
Углу α соответствует окружность, проходящая через ориентиры А и В и вмещающая угол α = ∠АDВ. Углу β соответствует окружность, проходящая через ориентиры В и С и вмещающая угол β = ∠ВЕС. Нахождение судна на двух окружностях на момент измерения горизонтальных углов α и β возможно лишь в точке К. Вторая точка пересечения окружностей, вмещающих измеренные углы α и β, не может быть местом судна, так как она совпадает с местом ориентира В и не является общей вершиной углов α и β.
Для определения места судна на путевой карте находят точку, которая является общей вершиной измеренных углов. Нанести обсервованное место судна на путевую карту можно с помощью протрактора (см. также статью Прокладочные инструменты ) или с помощью листа кальки.
Протрактор состоит из азимутального круга, разбитого на градусы от 0° до 180° вправо и влево, и трех линеек. Средняя линейка прикреплена к азимутальному кругу и неподвижна; край ее точно совпадает с делением азимутального круга 0°. Крайние линейки подвижны. Их можно устанавливать под любым углом к срезанному краю средней линейки, совпадающей с нулевым делением азимутального круга. При помощи индексов на подвижных линейках и отсчетных барабанах протрактора, значения измеренных и исправленных углов α и β устанавливаются с точностью ±0,5′ (цена деления отсчетных барабанов 1,0′).
Протрактор накладывается на путевую карту так, чтобы срезы всех трех линеек прошли через места навигационных ориентиров А, В и С. Обсервованное место судна К отмечается на карте уколом иглы в центре протрактора (рис. 2.25).
Если на судне нет протрактора, применяется лист кальки (рис. 2.26), посредине которого проводится произвольная прямая линия (КВ), которая принимается за общую сторону измеренных углов α и β. При точке К, с помощью штурманского транспортира, строятся измеренные и исправленные углы α и β (∠α = ∠АКВ, ∠β = ∠ВКС).
Кальку, с нанесенными на нее углами α и β, накладывают на путевую карту так, чтобы линии на кальке, обозначающие стороны углов α и β совпали с ориентирами А, В и С.
Обсервованное место судна отмечается на путевой карте уколом иглы циркуля через кальку в точке К.
Определение места судна по двум пеленгам одного предмета (крюйс-пеленг) (рис.2.27).
Если в видимости находится только один навигационный ориентир, который нанесен на путевую карту, то определить место судна можно разновременными наблюдениями (измерением пеленгов) одного и того же навигационного ориентира (способ «крюйспеленга). При этом рекомендуется, чтобы изменение пеленга на ориентир было не менее чем 30°, а промежуток времени между наблюдениями был как можно меньше.
Компасные пеленги исправляют поправкой компаса, находят истинные пеленги ИП1 и ИП2. Определяют пройденное судном расстояние по лагу или по скорости хода за время между пеленгами (на рисунке — это отрезок ав), откладывают равный ему отрезок АВ на линии, проведённой от навигационного ориентира параллельно линии курса судна.
Из полученной точки В проводят линию, параллельную первому пеленгу до пересечения со вторым пеленгом. В точке пересечения получим место судна в момент взятия второго пеленга, которое называется счислимо-обсервованным и обозначается символом ◬
Один из частных случаев крюйс-пеленга
Следуя постоянным курсом, пеленгуют навигационный ориентир, когда он придет на курсовой угол 45°. Замечают время и отсчёт лага. Второй раз замечают время и отсчет лага, когда предмет придет на траверз (КУ = 90°). Так как курс и два пеленга образуют прямоугольный равнобедренный треугольник (оба угла у гипотенузы равны 45°), то расстояние до предмета в момент траверза равно расстоянию, пройденному судном между пеленгами. Проложив линию второго пеленга от ориентира перпендикулярно линии курса и отложив по ней пройденное расстояние, получают место судна.
Определение места судна по расстояниям до трех ориентиров, измеренных с помощью навигационной РЛС (рис. 2.28)
Для получения обсервованного места необходимо одновременно измерить расстояния до трех ориентиров. Точка пересечения навигационных изолиний — окружностей радиусами D1, D2 и D3 — даст нам обсервованное место судна.
Если окружности (их дуги) не пересекаются в одной точке и образуют фигуру погрешностей со стороной > 5 мм, это свидетель- ствует о промахах или в опознании ориентиров или в измерении расстояний до них.
Определение места судна по расстояниям до двух ориентиров (рис. 2.29)
Если на экране РЛС имеются только два ориентира, до которых возможно измерить расстояния, то место судна определяется по расстояниям до двух ориентиров.
Для контроля правильности полученного места, рекомендуется повторить определение места.
Определение места судна по пеленгу и расстоянию до ориентира (рис. 2.30)
Используется всего лишь один ориентир, а навигационные изолинии — прямая линия для пеленга и окружность для расстояния — пересекаются под оптимальным углом 90°.
Этот способ применяется тогда, когда на экране ИКО РЛС виден только один хорошо различимый, лучше всего точечный, ориентир.
Обсервованное место получают на линии пеленга, на измеренном и исправленном расстоянии до ориентира.
Виды линий положения
В навигации чаще всего используются навигационные параметры, которые являются геометрическими величинами, то есть расстояниями, углами и пр. В этом случае каждому виду навигационного параметра соответствует своя геометрическая форма линии положения.
Рассмотрим те навигационные параметры и соответствующие им линии положения, которые в настоящее время применяются в навигации.
1. Навигационный параметр – горизонтальная дальность D. Под горизонтальной дальностью (далее будем называть ее просто дальностью) понимается кратчайшее расстояние от произвольной точки (места самолета) до некоторой фиксированной точки (радиомаяка) по поверхности Земли.
Этому параметру соответствует линия положения, называемая линией равных расстояний (ЛРР). На плоскости эта линия имеет форму окружности, в центре которой располагается радиомаяк. На земной сфере ЛРР также имеет вид окружности (малого круга), каждая точка которой одинаково удалена от радиомаяка. Расстояние, конечно, также измеряется по линии кратчайшего расстояния на сфере, то есть по дуге большого круга (ортодромии).

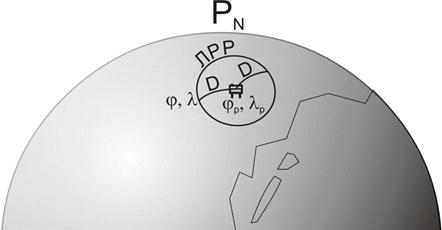

Рис. 2.13. Линия равных расстояний
Каждому численному значению дальности соответствует своя ЛРР. Все они являются окружностями с общим центром в точке расположения радиомаяка, образуя семейство ЛРР для данного радиомаяка
Когда мы говорим о направлении от радиостанции на самолет, мы имеем в виду, конечно, направление по линии кратчайшего расстояния, а не по какой-то извилистой кривой. На плоскости линией кратчайшего расстояния является прямая линия, а на сфере – это дуга большого круга. В какой бы точке этой линии ни находился самолет, пеленг на него от данной радиостанции будет один и тот же. Следовательно, ЛРПС имеет форму ортодромии (дуги большого круга), рис. 2.14.

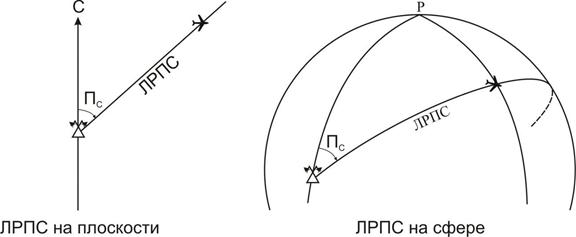

Рис. 2.14. Линия равных пеленгов самолета на плоскости и на сфере
Семейство ЛРПС, соответствующих разным значениям пеленга, представляет собой множество ортодромий, выходящих по всем возможным направлениям из точки расположения радиомаяка.
3. Навигационный параметр – пеленг радиостанции Пр. Пеленг радиостанции (радиомаяка) – это угол, заключенный между северным направлением меридиана, проходящего через самолет и направлением на радиомаяк. Линия положения, в каждой точке которой значение пеленга данной радиостанции является одинаковым, называется линией равных пеленгов радиостанции (ЛРПР).
Разумеется, и в этом случае имеется в виду направление на радиостанцию по кратчайшему расстоянию, то есть, на сфере – по ортодромии.
Принципиальная разница между двумя видами параметров и соответствующими линиями положения заключается в том, от какого именно меридиана отсчитывается параметр (пеленг). Пеленг самолета всегда отсчитывается от одного и того же меридиана – меридиана радиостанции, независимо от того в какой точке находится самолет. А пеленг радиостанции измеряется каждый раз от разных меридианов, а именно – от меридиана самолета.
Рассмотрим рис. 2.15. На нем линия ортодромического направления на радиостанцию от самолета обозначена пунктиром. В любой ее точке линия направления на радиостанцию совпадет с самой этой пунктирной линией. Но значение Пр в каждой точке будет разным, поскольку, как известно. ортодромия пересекает меридианы под разными углами. Следовательно, сама эта ортодромия не является ЛРПР, поскольку не обладает свойством сохранения постоянного значения параметра.
Но ЛРПР все же существует, однако проходит по-другому. А именно таким образом, чтобы в каждой ее точке угол (Пр) между меридианом этой точки и ортодромическим направлением от нее на радиостанцию был одинаков (см. рис. 2.15).

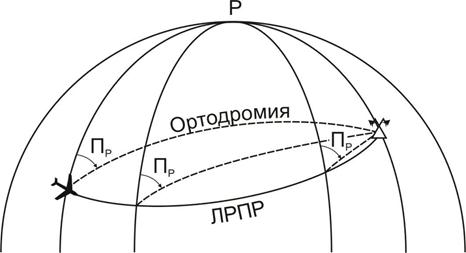

Рис. 2.15. Линия равных пеленгов радиостанции
ЛРПР на сфере имеет сложную форму, которая называется сферической лемнискатой Бернулли.
Различие между ЛРПР и ЛРПС объясняется наличием угла схождения меридианов δсх радиостанции и самолета. Чем он меньше, тем ближе друг к другу проходят ЛРПР и ортодромическая ЛРПС.
4. Навигационный параметр – разность расстояний от самолета до двух радиостанций. Этому параметру соответствует линия положения, называемая линией равных разностей расстояний (ЛРРР).
Технически измерить разность расстояний не измеряя самих расстояний вполне возможно, причем даже несколькими способами. Как именно это делается будет рассмотрено в главе о разностно-дальномерных системах.
Поскольку сами дальности являются навигационными параметрами, то есть их значения зависят от места самолета, то и их разность ΔD также является навигационным параметром. Линия положения для этого параметра (ЛРРР) имеет форму гиперболы. Из математики известно, что гипербола обладает следующим свойством: разность расстояний от любой точки гиперболы до двух фиксированных точек, называемых фокусами гиперболы, является постоянной. В нашем случае этими фокусами и являются две радиостанции. Попутно заметим, что похожим свойством обладает и другая кривая второго порядка – эллипс, для каждой точки которого сумма расстояний до двух фокусов эллипса одинакова.
На плоскости ЛРРР является обычной гиперболой, ветви которой уходят в бесконечность, а на земной сфере – сферической гиперболой, которая является замкнутой кривой (рис. 2.17).

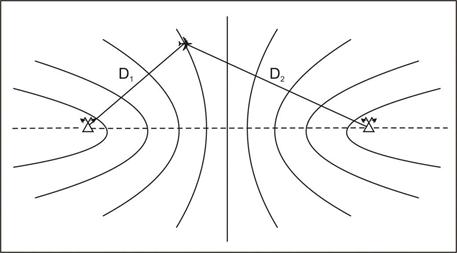

Рис. 2.16. Линии равных разностей расстояний на плоскости
Рис. 2.17. Линии равных разностей расстояний на сфере
Каждому значению параметра ΔD соответствует своя гипербола, а все множество этих гипербол составляет семейство этих линий положения. Каждая гипербола является симметричной относительно линии базы, то есть прямой, проходящей через обе радиостанции. Чем больше ΔD по абсолютной величине, тем круче изогнута гипербола (наибольшая крутизна имеет место вблизи линии базы). И наоборот, чем меньше ΔD, тем больше распрямляются ветви гиперболы. В частном случае, когда ΔD=0, то есть расстояния до обеих радиостанций одинаковы, гипербола, если рассматривать ее на плоскости, превращается в прямую, проходящую через середину линии базы перпендикулярно к ней. При дальнейшем уменьшении ΔD (параметр будет уже отрицательным) ветви ЛРРР загибаются уже в противоположную сторону. Семейство ЛРРР расположено симметрично относительно перпендикуляра к середине базы.
Теоретически можно рассмотреть линии положения, соответствующие и любым другим навигационным параметрам. Например, в качестве параметров можно рассматривать сумму расстояний до двух радиостанций, разность пеленгов двух радиостанций и т.п. Каждому из них будет соответствовать линия положения определенной формы.
