что такое линейный провод
линейный провод
54 линейный провод: Оцинкованная стальная или биметаллическая проволока, предназначенная для подвески на телефонных изоляторах опор местной телефонной сети
Смотреть что такое «линейный провод» в других словарях:
линейный провод — Оцинкованная стальная или биметаллическая проволока, предназначенная для подвески на телефонных изоляторах опор местной телефонной сети. [ГОСТ Р 50889 96] Тематики телефонные сети Обобщающие термины воздушные линии местных телефонных сетей … Справочник технического переводчика
линейный провод — linijinis laidas statusas T sritis automatika atitikmenys: angl. line conductor vok. Leitungsdraht, m rus. линейный провод, m pranc. fil de ligne, m … Automatikos terminų žodynas
Линейный провод — 1. Оцинкованная стальная или биметаллическая проволока, предназначенная для подвески на телефонных изоляторах опор местной телефонной сети Употребляется в документе: ГОСТ Р 50889 96 Сооружения местных телефонных сетей линейные. Термины и… … Телекоммуникационный словарь
линейный — 92 линейный [нелинейный] элемент (электрической цепи) Элемент электрической цепи, у которого электрические напряжения и электрические токи или(и) электрические токи и магнитные потокосцепления, или(и) электрические заряды и электрические… … Словарь-справочник терминов нормативно-технической документации
линейный ток — Ток, протекающий в линейном проводнике трехфазной электрической цепи, соединяющем источник и приемник электрической энергии. EN phase current, I value of the current flowing in each phase of an electrical distribution system [IEC 61557 12, ed.… … Справочник технического переводчика
штыревой линейный изолятор — Линейный изолятор, состоящий из изоляционной части с арматурой в виде штыря или крюка. Примечание. Изоляционная часть может состоять из одной или нескольких соединенных вместе деталей. [ГОСТ 27744 88] EN pin insulator rigid insulator consisting… … Справочник технического переводчика
ГОСТ Р 50889-96: Сооружения местных телефонных сетей линейные. Термины и определения — Терминология ГОСТ Р 50889 96: Сооружения местных телефонных сетей линейные. Термины и определения оригинал документа: 6 абонентская линия местной телефонной сети: Линия местной телефонной сети, соединяющая оконечное абонентское телефонное… … Словарь-справочник терминов нормативно-технической документации
Телеграфия* — I. Телеграфы оптические. II. Магнитные и электростатические телеграфы. III. Применение химических действий тока. IV. Первые применения магнитных действий тока. Приборы с магнитными стрелками. V. Т. приборы с указателями. VI. Пишущие Т. приборы.… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Телеграфия — I. Телеграфы оптические. II. Магнитные и электростатические телеграфы. III. Применение химических действий тока. IV. Первые применения магнитных действий тока. Приборы с магнитными стрелками. V. Т. приборы с указателями. VI. Пишущие Т. приборы.… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона
Силовые вилки и розетки для переменного тока — Эта статья о конструкции, технических особенностях и истории развития штепсельных разъёмов. О стандартах на штепсельные разъёмы, принятых в разных странах см. Список стандартов штепсельных разъёмов … Википедия
Линейный проводник (L): что это такое, назначение, особенности, требования
Определение термина.
Линейный проводник (L, line conductor), согласно ГОСТ 30331.1-2013 [1], — это проводник, находящийся под напряжением при нормальных условиях и используемый для передачи электрической энергии, но не нейтральный проводник или средний проводник. Линейный проводник в электрических цепях переменного тока — это фазный проводник, а в электрических цепях постоянного тока — это полюсный проводник.
Отдельно выделяют заземленный линейный проводник (LE), который представляет из себя линейный проводник, имеющий электрическое присоединение к локальной земле.
Также отдельно выделяют совмещенный защитный заземляющий и линейный проводник (PEL-проводник, PEL), который представляет из себя проводник, выполняющий функции защитного заземляющего и линейного проводников.
Назначение.
О назначении линейных проводников грамотно написал Харечко Ю.В. в своей книге [2]:
« Линейные проводники совместно с нейтральными проводниками и PEN-проводниками применяют в электрических цепях переменного тока низковольтных электроустановок, а в совокупности со средними проводниками и PEM-проводниками – в их электрических цепях постоянного тока для обеспечения электрической энергией электрооборудования переменного и постоянного тока. »
Особенности
Важные особенности, которые касаются линейных проводников наиболее полно, на мой взгляд, расписал Харечко Ю.В. в своей книге [2]:
« Линейный проводник относят к частям, находящимся под напряжением поскольку в нормальных условиях он, как правило, находится под напряжением, которое может представлять серьёзную опасность для человека и животных. При случайном прикосновении к линейному проводнику человек может получить электротравму или смертельное поражение электрическим током. Поэтому линейные проводники должны иметь изоляцию, препятствующую возникновению прямого прикосновения и, тем самым, защищающую человека и животных от поражения электрическим током. Линейный проводник является токопроводящим проводником, который учитывают в общем числе проводников, применяемых в электрической цепи, сети или системе. »
Также Харечко Ю.В. на основании требований ГОСТ 29322-2014 (IEC 60038:2009), описывает значения напряжений, под которыми может находится линейный проводник [2]:
« Согласно требованиям стандарта ГОСТ 29322-2014 (IEC 60038:2009) напряжение, под которым находится линейный проводник относительно земли, нейтрального проводника или PEN-проводника, в трехфазных электроустановках зданий обычно равно 230 В. Напряжение между линейными проводниками разных фаз составляет 400 В. В некоторых низковольтных электроустановках могут применяться более высокие напряжения: 400 В – между линейным проводником и землей и 690 В – между линейными проводниками разных фаз, а также 1000 В – между линейными проводниками. В трехпроводных электрических цепях однофазных электроустановок зданий напряжение между линейным проводником и землей, нейтральным проводником или PEN-проводником равно 220 В, между линейными проводниками – 440 В (такие низковольтные электроустановки распространены, например, в Северной Америке). »
« В трехпроводных электрических цепях постоянного тока номинальное напряжение линейного проводника относительно земли, среднего проводника или PEM-проводника обычно равно 220 В, а между линейными проводниками разных полюсов – 440 В. В двухпроводных электрических цепях напряжение между линейными проводниками соответственно равно 220 В. »
Напряжения, под которыми могут находиться линейные проводники, представляют серьезную опасность для человека и животных. При случайном прикосновении к линейному проводнику человек может получить электротравму или смертельное поражение электрическим током. Поэтому линейные проводники должны иметь изоляцию, препятствующую возникновению прямого прикосновения и, тем самым, защищающую человека и животных от поражения электрическим током.
Линейные проводники применяют также в электрических цепях сверхнизкого напряжения, в которых напряжение между ними не превышает 50 В переменного тока и 120 В постоянного тока. В указанных условиях линейные проводники обычно не представляют опасности для человека и животных.
Требования по сечению
В ГОСТ Р 50571.5.52-2011 [3], изложены требования к линейным проводникам. В таблице 52.2 данного стандарта установлены минимальные сечения фазных проводников в цепях переменного тока и полюсных проводников в цепях постоянного тока:
| Тип электропроводки | Назначение цепи | Проводник | |||||||||||||||
| Материал | Сечение, мм 2 | ||||||||||||||||
| Стационарные электроустановки | Кабели и изолированные проводники | Силовые и осветительные цепи | Медь | 1,5 | |||||||||||||
| Алюминий | В соответствии с МЭК 60228 (10) (см. примечание 1) | ||||||||||||||||
| Цепи сигнализации и управления | Медь | 0,5 (см. примечание 2) | |||||||||||||||
| Неизолированные проводники | Силовые цепи | Медь | 10 | ||||||||||||||
| Алюминий | 16 | ||||||||||||||||
| Цепи сигнализации и управления | Медь | 4 | |||||||||||||||
| Соединения с гибкими изолированными проводниками и кабелями | Для специального применения | Медь | По нормам и требованиям соответствующих стандартов | ||||||||||||||
| Для любого другого применения | 0,75 (см. примечание 3) | ||||||||||||||||
| В цепях сверхнизкого напряжения для специального применения | 0,75 | ||||||||||||||||
Система распределения электроэнергии (TN-C-S)
а)
б)
|
|

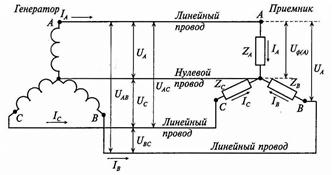

Рис.5.2 Схема соединения обмоток генератора и потребителей в «звезду»
Каждый из трех проводников трехфазной нагрузки (А, В, С) называется фазой или фазным проводом.
Линейные провода– это провода, которыми нагрузка подключается к генератору.
Если нагрузка несимметричная, то при отсутствии нейтрального провода часть потребителей будет иметь пониженное напряжение, а часть повышенное. Пониженное напряжение приводит к некорректной работе подключенных электроустановок, а повышенное может привести к повреждению электрооборудования или возникновению пожара.
Фазный ток (IФ)– ток в фазном проводе.
При соединении звездой фазный провод присоединяется к линейному. По фазному и линейному проводу чечет один и тот же ток: Iл = Iф
Фазные напряжения – напряжения между фазным и нулевым проводом – UА = UВ = UС (рис. 5.2).
,
,
Что такое линейный провод
Трехфазная цепь является частным случаем многофазных электрических систем, представляющих собой совокупность электрических цепей, в которых действуют ЭДС одинаковой частоты, сдвинутые по фазе относительно друг друга на определенный угол. Отметим, что обычно эти ЭДС, в первую очередь в силовой энергетике, синусоидальны. Однако, в современных электромеханических системах, где для управления исполнительными двигателями используются преобразователи частоты, система напряжений в общем случае является несинусоидальной. Каждую из частей многофазной системы, характеризующуюся одинаковым током, называют фазой, т.е. фаза – это участок цепи, относящийся к соответствующей обмотке генератора или трансформатора, линии и нагрузке.
Таким образом, понятие «фаза» имеет в электротехнике два различных значения:
Разработка многофазных систем была обусловлена исторически. Исследования в данной области были вызваны требованиями развивающегося производства, а успехам в развитии многофазных систем способствовали открытия в физике электрических и магнитных явлений.
Важнейшей предпосылкой разработки многофазных электрических систем явилось открытие явления вращающегося магнитного поля (Г.Феррарис и Н.Тесла, 1888 г.). Первые электрические двигатели были двухфазными, но они имели невысокие рабочие характеристики. Наиболее рациональной и перспективной оказалась трехфазная система, основные преимущества которой будут рассмотрены далее. Большой вклад в разработку трехфазных систем внес выдающийся русский ученый-электротехник М.О.Доливо-Добровольский, создавший трехфазные асинхронные двигатели, трансформаторы, предложивший трех- и четырехпроводные цепи, в связи с чем по праву считающийся основоположником трехфазных систем.
Источником трехфазного напряжения является трехфазный генератор, на статоре которого (см. рис. 1) размещена трехфазная обмотка. Фазы этой обмотки располагаются таким образом, чтобы их магнитные оси были сдвинуты в пространстве друг относительно друга на
эл. рад. На рис. 1 каждая фаза статора условно показана в виде одного витка. Начала обмоток принято обозначать заглавными буквами А,В,С, а концы- соответственно прописными x,y,z. ЭДС в неподвижных обмотках статора индуцируются в результате пересечения их витков магнитным полем, создаваемым током обмотки возбуждения вращающегося ротора (на рис. 1 ротор условно изображен в виде постоянного магнита, что используется на практике при относительно небольших мощностях). При вращении ротора с равномерной скоростью в обмотках фаз статора индуцируются периодически изменяющиеся синусоидальные ЭДС одинаковой частоты и амплитуды, но отличающиеся вследствие пространственного сдвига друг от друга по фазе на
рад. (см. рис. 2).
Трехфазные системы в настоящее время получили наибольшее распространение. На трехфазном токе работают все крупные электростанции и потребители, что связано с рядом преимуществ трехфазных цепей перед однофазными, важнейшими из которых являются:
— экономичность передачи электроэнергии на большие расстояния;
— самым надежным и экономичным, удовлетворяющим требованиям промышленного электропривода является асинхронный двигатель с короткозамкнутым ротором;
— возможность получения с помощью неподвижных обмоток вращающегося магнитного поля, на чем основана работа синхронного и асинхронного двигателей, а также ряда других электротехнических устройств;
— уравновешенность симметричных трехфазных систем.
Для рассмотрения важнейшего свойства уравновешенности трехфазной системы, которое будет доказано далее, введем понятие симметрии многофазной системы.
Система ЭДС (напряжений, токов и т.д.) называется симметричной, если она состоит из m одинаковых по модулю векторов ЭДС (напряжений, токов и т.д.), сдвинутых по фазе друг относительно друга на одинаковый угол
. В частности векторная диаграмма для симметричной системы ЭДС, соответствующей трехфазной системе синусоид на рис. 2, представлена на рис. 3.
 | |
| Рис.3 | Рис.4 |
Из несимметричных систем наибольший практический интерес представляет двухфазная система с 90-градусным сдвигом фаз (см. рис. 4).
Все симметричные трех- и m-фазные (m>3) системы, а также двухфазная система являются уравновешенными. Это означает, что хотя в отдельных фазах мгновенная мощность пульсирует (см. рис. 5,а), изменяя за время одного периода не только величину, но в общем случае и знак, суммарная мгновенная мощность всех фаз остается величиной постоянной в течение всего периода синусоидальной ЭДС (см. рис. 5,б).
Уравновешенность имеет важнейшее практическое значение. Если бы суммарная мгновенная мощность пульсировала, то на валу между турбиной и генератором действовал бы пульсирующий момент. Такая переменная механическая нагрузка вредно отражалась бы на энергогенерирующей установке, сокращая срок ее службы. Эти же соображения относятся и к многофазным электродвигателям.
Если симметрия нарушается (двухфазная система Тесла в силу своей специфики в расчет не принимается), то нарушается и уравновешенность. Поэтому в энергетике строго следят за тем, чтобы нагрузка генератора оставалась симметричной.
Схемы соединения трехфазных систем
Трехфазный генератор (трансформатор) имеет три выходные обмотки, одинаковые по числу витков, но развивающие ЭДС, сдвинутые по фазе на 120°. Можно было бы использовать систему, в которой фазы обмотки генератора не были бы гальванически соединены друг с другом. Это так называемая несвязная система. В этом случае каждую фазу генератора необходимо соединять с приемником двумя проводами, т.е. будет иметь место шестипроводная линия, что неэкономично. В этой связи подобные системы не получили широкого применения на практике.
Для уменьшения количества проводов в линии фазы генератора гальванически связывают между собой. Различают два вида соединений: в звезду и в треугольник. В свою очередь при соединении в звезду система может быть трех- и четырехпроводной.
Соединение в звезду
На рис. 6 приведена трехфазная система при соединении фаз генератора и нагрузки в звезду. Здесь провода АА’, ВВ’ и СС’ – линейные провода.
Линейным называется провод, соединяющий начала фаз обмотки генератора и приемника. Точка, в которой концы фаз соединяются в общий узел, называется нейтральной (на рис. 6 N и N’ – соответственно нейтральные точки генератора и нагрузки).
Провод, соединяющий нейтральные точки генератора и приемника, называется нейтральным (на рис. 6 показан пунктиром). Трехфазная система при соединении в звезду без нейтрального провода называется трехпроводной, с нейтральным проводом – четырехпроводной.
Поскольку напряжение на источнике противоположно направлению его ЭДС, фазные напряжения генератора (см. рис. 6) действуют от точек А,В и С к нейтральной точке N;
— фазные напряжения нагрузки.
Линейные напряжения действуют между линейными проводами. В соответствии со вторым законом Кирхгофа для линейных напряжений можно записать
 ; | (1) |
 ; | (2) |
 . | (3) |
Отметим, что всегда
— как сумма напряжений по замкнутому контуру.
На рис. 7 представлена векторная диаграмма для симметричной системы напряжений. Как показывает ее анализ (лучи фазных напряжений образуют стороны равнобедренных треугольников с углами при основании, равными 300), в этом случае
 | (4) |
Обычно при расчетах принимается
. Тогда для случая прямого чередования фаз
,
(при обратном чередовании фаз фазовые сдвиги у
и
меняются местами). С учетом этого на основании соотношений (1) …(3) могут быть определены комплексы линейных напряжений. Однако при симметрии напряжений эти величины легко определяются непосредственно из векторной диаграммы на рис. 7. Направляя вещественную ось системы координат по вектору
(его начальная фаза равна нулю), отсчитываем фазовые сдвиги линейных напряжений по отношению к этой оси, а их модули определяем в соответствии с (4). Так для линейных напряжений
и
получаем:
;
.
Соединение в треугольник
В связи с тем, что значительная часть приемников, включаемых в трехфазные цепи, бывает несимметричной, очень важно на практике, например, в схемах с осветительными приборами, обеспечивать независимость режимов работы отдельных фаз. Кроме четырехпроводной, подобными свойствами обладают и трехпроводные цепи при соединении фаз приемника в треугольник. Но в треугольник также можно соединить и фазы генератора (см. рис. 8).
Для симметричной системы ЭДС имеем
.
Таким образом, при отсутствии нагрузки в фазах генератора в схеме на рис. 8 токи будут равны нулю. Однако, если поменять местами начало и конец любой из фаз, то
и в треугольнике будет протекать ток короткого замыкания. Следовательно, для треугольника нужно строго соблюдать порядок соединения фаз: начало одной фазы соединяется с концом другой.
Схема соединения фаз генератора и приемника в треугольник представлена на рис. 9.
Очевидно, что при соединении в треугольник линейные напряжения равны соответствующим фазным. По первому закону Кирхгофа связь между линейными и фазными токами приемника определяется соотношениями
Аналогично можно выразить линейные токи через фазные токи генератора.
На рис. 10 представлена векторная диаграмма симметричной системы линейных и фазных токов. Ее анализ показывает, что при симметрии токов
 . | (5) |
Контрольные вопросы и задачи
