Что такое LED-экран?
В нашей компании «Future Vision» мы можем предложить 2 большие группы светодиодных экранов: уличные (outdoor) и внутренние (indoor), предназначенные исключительно для установки в помещениях. Рассмотрим каждую группу этих электронных устройств подробнее.
1. Уличные или наружные видеоэкраны
Самым главным отличительным признаком LED-дисплеев этого типа является наличие защитных корпусов, которые предохраняют светодиодное панно от дождя, снега и повышенной влажности во время тумана. Эти корпуса также минимизируют перепады температуры.
Если сравнивать внутренние или «indoor» светодиодные дисплеи с их уличными аналогами, то в плане четкости и экономии электроэнергии они безусловно лидируют. Уступают лишь по яркости свечения и размерам. Эти устройства не пригодны для монтажа на открытом воздухе, разве что временный монтаж, причем исключительно в хорошую погоду. Для их изготовления используется другая, более новая технология SMD. В данном случае светодиоды одного пикселя собираются под одним корпусом. На панели экрана отдельным элементом выступает уже не светодиод, а целый пиксель. Эти устройства практически всегда имеются в концертных залах, больших помещениях для проведения съездов и конференций, салонах телестудий, в аэропортах и железнодорожных вокзалах.
Сборка LED-экранов такого типа производится с использованием модулей, центры которых разнесены друг от друга на расстояние 4-5 мм. За счет этого устройства формируют картинку довольно высокого качества, позволяющую транслировать даже художественные фильмы.
Что лучше выбрать IPS или LED монитор?
Посетите любого интернет-магазина или розничного продавца электронной техники, чтобы просмотреть список предлагаемых мониторов, и вы всегда будете сталкиваться с множеством запутанных разновидностей. LED, IPS, TN, TFT, LCD и т.д. Считается этот вопрос одними из самых популярных, и в равной степени вызывают путаницу. Как нам ориентироваться в этом мешающем болоте? Ну, в этом все дело.
Рассмотрим тайны компьютерных игр, в этом руководстве. Погрузимся в тонкости IPS и светодиодных мониторов, а также покажем, в чем разница между ними.
Что такое жидкокристаллический монитор?
Прежде чем мы углубимся в то, что такое IPS и светодиоды, стоит понять основы технологии плоских мониторов.
Давайте погрузимся немного глубже: цветные ЖК-мониторы с высоким разрешением используют технологию TFT с активной матрицей или тонкопленочный транзистор. Не вдаваясь в технические аспекты, к жидким кристаллам добавляется матрица или сетка из тонкопленочных транзисторов для улучшения контрастности, резкости и яркости. Транзисторы сохраняют заряд в течение ограниченного периода времени (очень похожего на конденсатор), достаточно длительного, чтобы эффективно сохранять состояние пикселя при обновлении для следующей волны отображаемой информации, поступающей от источника.
ЖК-мониторы TFT идеально подходят для мониторов ПК, телевизоров, телефонов и планшетов, поскольку они обеспечивают качество при разумно низком физическом весе, что делает их единственными технологичными ЖК-экранами для текущих нужд. Учитывая это, любой ЖК-монитор будет ЖК-монитором TFT.
Что такое IPS дисплей?
IPS расшифровывается как переключение в плоскости и относится к тому, как молекулы внутри жидких кристаллов ЖК-дисплея расположены и ориентированы. Как следует из названия, молекулы расположены параллельно плоскости экрана, а не перпендикулярно, как в случае с наиболее популярными технологиями TFT, витыми нематическими панелями или TN, и VA, или панелями с вертикальным выравниванием.
IPS был разработан как решение проблем ограниченных углов обзора и нечетких проблем при просмотре экрана из неперпендикулярного положения. Поскольку молекулы жидких кристаллов параллельны, угол обзора значительно шире, а точность воспроизведения цвета остается точной независимо от положения зрителя. Изображения также выглядят более четкими, более «реалистичными». В мониторах TN цвета кажутся смещенными и даже инвертированными, поскольку угол обзора становится все более и более экстремальным.
Технология IPS приводит к отсутствию искажений поверхности, таких как хвосты. Избегание этих типов артефактов особенно важно, когда устройства с сенсорным экраном используют технологию IPS LCD. Прикосновение пальца не приводит к неприглядным временным вмятинам экрана.
Недостатком IPS считается то, что он стоит значительно дороже, чем ЖК-дисплеи TN, требует большей мощности, а ориентация молекулы совпадает с более медленным временем отклика/частотой обновления и коэффициентом контрастности, чем у аналога TN. TN имеет частоту обновления до 144 Гц, в то время как IPS в лучшем случае ограничивается 60 Гц.
Чтобы усложнить ситуацию, существуют варианты IPS, такие как Advanced Super-IPS, Professional IPS и Advanced High-Performance IPS. Для простоты разница связана с тем, насколько хорошо технология IPS улучшает контрастность и диапазон цветовой гаммы.
Что такое LED монитор?
LED, с другой стороны, относится к типу подсветки, используемой для освещения жидких кристаллов на ЖК-мониторе. Светодиод означает светодиод и в контексте ЖК-мониторов отличается от других стандартов освещения, флуоресцентной подсветкой с холодным катодом или CCFL.
Существует два типа расположения светодиодов. Светодиоды с краевой подсветкой, которые располагаются на краю экрана, равномерно распределяя свет по экрану, и направляют всю линейку светодиодов, где светодиоды расположены непосредственно за экраном.
Преимущества светодиодных мониторов TFT заключаются в более низком энергопотреблении по сравнению с дисплеями CCFL, а также в улучшенном качестве, когда речь идет о яркости дисплея, а коэффициент контрастности выше, создавая лучшие истинные оттенки черного, а также более широкую гамму цветов, чем CCFL. Точно так же монитор суммы может быть чрезвычайно тонким и легким при использовании светодиодной подсветки с повышенной надежностью по сравнению с CCFL.
Наличие светодиодных дисплеев еще более усложняет ситуацию. Дисплей nLED использует светодиоды вместо жидких кристаллов в качестве основной технологии экрана или монитора. Светодиодные дисплеи были популярны в 1970-х годах, но перестали пользоваться ими как монохромные, а когда в конце 1980-х годов был реализован полноцветный дисплей, на рынке появились ЖК-технологии. Однако в последнее десятилетие они возобновились благодаря технологии Sony OLED и Crystal LED Integrated Structure. Они остаются значительно дороже, чем ЖК-дисплеи со светодиодной подсветкой.
Отличие IPS от LED экрана?
Как вы теперь понимаете, IPS и LED относятся к различным компонентам монитора и не являются взаимоисключающими. Можно иметь светодиодный монитор с IPS-дисплеем или без него.
Что касается основного функционального различия, все сводится к тому, чего вы надеетесь достичь с помощью монитора. Мониторы IPS идеально подходят для графических дизайнеров, фотографов или художников, которым нужна точность цветопередачи и широкоэкранный монитор без искажений, но они не слишком беспокоятся о частоте обновления. Идея состоит в том, чтобы получить реалистичное представление цветов, а IPS работает лучше всего, объясняя, почему креативщики предпочитают Retina Display от Apple (собственный вариант IPS).
Игрок, который полагается на четкие кадры в минуту для игры в новейший высокооктановый шутер, вероятно, предпочел бы монитор TN для более быстрого времени отклика, хотя IPS обеспечивает лучшее общее качество изображения. Лучшая контрастность TN также может быть предпочтительнее для обнаружения врагов в затененных областях или темных зданиях, чтобы получить конкурентное преимущество в игре.
Что касается светодиодной подсветки над CCFL, то здесь нет абсолютно никакого сравнения. CCFL более или менее устарел, и большинство производителей постепенно завершают его выпускать. Светодиод дешевле, надежнее, дольше и в основном менее опасен для окружающей среды, чем его флуоресцентный эквивалент. В последние годы контрастность и цветовая гамма также догнали CCFL, поэтому потери качества очень незначительны.
Что такое LED экран?
Давно известно, что уличные светодиодные экраны — это довольно эффективные рекламоносители. Они широко используются для демонстрации различных видеороликов. А также слайдов и анимации. С другой стороны, в наше время многие хорошо знают и что такое домашний LED экран с практически любыми нужными параметрами.
Как работают светодиодные экраны
Для получения представления о работе светодиодного экрана неплохо бы узнать о его конструкции. Итак, монитор состоит из пикселей, модулей и кабинетов. Первый является наименьшим элементом дисплея. От шага пикселя сильно зависит качество изображения. Чем он меньше, тем лучше будет картинка.
Множество пикселей образуют платы со светодиодными лампочками. Такую составляющую называют модулями, формирующими кабинет экрана. Между кабинетами отсутствуют зазоры, т. к. они представляют собой общий монитор. При этом, каждый кабинет имеет свой источник питания.
Разновидности LED экранов и сфера их применения
Эффективность применения LED экрана не вызывает сомнений. И людей привлекают яркие и реалистичные изображения, находящиеся в подходящих местах. При выборе видеоэкрана необходимо ориентироваться на несколько важных характеристик. К ним относятся:
Стоит учитывать легкость в обслуживании. А также производителя светодиодов. Например, бренды: Cree или Nichia. Они считаются лучшими в данной области.
Сейчас используются различные LED мониторы. И в зависимости от особенностей того или иного проекта они делятся на видеоэкраны для помещений и улиц, а также медиафасады.
Светодиодные видеоэкраны и видеовывески
Видеоэкраны со светодиодами весьма популярны. Они активно применяются в коммерческой рекламе, сдаче свободных рекламных мест, городской системе визуального информирования и др. Их можно встретить практически везде. Такие дисплеи привлекают в несколько раз больше прохожих, чем статичные картинки.
Видеовывеской называют конструкцию, состоящую из большого количества светодиодов на одной плоскости. Каждый из них является точечным изображением видео или фото. Обновление информации на видеовывеске осуществляется быстро. И это помогает своевременно сообщать нужную информацию.
Медиафасады представляют из себя дисплеи, органично встроенные в архитектуру здания. Размер и форма могут быть произвольными. Медиафасады монтируют на наружной или внутренней поверхности сооружения. Экран состоит из множества различных модулей. И из-за своего большого размера он привлекает внимание людей.
Что такое LED экран для помещений?
В 21 веке начали производить органические светодиодные мониторы. Часто их путают с аналогичными телевизорами, но это не одно и то же. LED ТV это устройство с ЖК дисплеем и светодиодной подсветкой. Некоторые не знают, в чем заключается разница между LCD и LED экранами. Первые работают благодаря жидким кристаллам. А вторые являются полупроводниками, создающими свечение при наличии тока.
Все больше людей отдают предпочтение гибкому LED экрану. Благодаря сетчатой структуре возможно формировать любую поверхность. HD светодиодные экраны просты в уходе и установке. А дополнительным плюсом гибкого монитора является разнообразие форм. Возможно заказать дисплей для любого дизайна интерьера. При верном выборе он превосходно впишется в окружающую обстановку.
Для контурного освещения применяется светодиодная лента. С ее помощью легко воплотить в жизнь смелые и креативные идеи. Лента представляет собой гибкие модули, напечатанные на специальной плате. При выборе ленты обратите внимание на цветовую температуру, напряжение и мощность. Всевозможные цветовые решения позволяют создать неповторимый дизайн. Исходя из значений параметров, ленты применяются для тех или иных целей.
Основные технические характеристики
Ниже представлен пример основных технических характеристик. У каждого устройства они могут быть разными. Информацию можно уточнить на сайте производителя.
| Угол отображения | 110\50 |
| Уровень защиты | фронт — IP65Шаг пикселяСуществуют не только общие параметры. При покупке LED монитора стоит обратите внимание и на характеристики, описанные ниже. При выборе шага пикселя желательно ориентироваться на диапазон от 0,8 до 2,5 мм. Подобный вариант передает наиболее четкие видео и фото, привлекающие своей реалистичностью. Большинство сайтов производителей предлагают от 1 до 20 шагов пикселя. Они обозначаются буквой P. Дальность наблюденияПовышенная контрастность делает светодиодные устройства различимыми даже с большого расстояния. При просмотре рекламы глаза не раздражаются и не устают из-за яркого свечения, удачно сочетающегося с однородностью. ЯркостьСветодиодные мониторы легко заметить не зависимо от времени суток. Сумерки или пасмурный день не помешают работе видеоэкрана или подсветки. В этом отношении билборд уступает светодиодным конструкциям. ЧастотаИначе параметр называют рефрешем, если речь идет о смене кадров в процессе демонстрации ролика на дисплее. Частота обновления данных выражается в Гц. Кадры обновляются 24 раза в 1 секунду. В интерьерных LED мониторах параметр составляет от 600-800 Гц. Для сравнения с простым телевизором показатель достигает 48 Гц. Если увеличить рефреш 3D светодиодный экран до 1000 Гц, можно полностью устранить нежелательное мерцание. Разрешение
Этот параметр показывает число пикселей, содержащееся в 1 м². Чем их больше, тем лучше разрешение и передаваемое изображение. Характеристика влияет на дальность просмотра четкой картинки. Для определения разрешения нужно ширину монитора разделить на шаг пикселей. Получится количество горизонтальных пикселей. Для вычисления вертикальных — высоту поделить на шаг пикселей. Оба значения нужно перемножить. ЭнергопотреблениеСветодиоды считаются крайне экономичными в отношении энергопотребления. Их срок службы достигает 6 лет. Когда он истечет, срочная замена лампочек не потребуется. Даже если выйдут из строя отдельные светодиоды, функционирование устройства не ухудшится. Качество картинки практически не изменится. Использование видеоэкрана обойдется дешевле громоздких инсталляций и полиграфии. Существенным преимуществом LED экранов является небольшой вес. Например, масса металлического кабинета с разрешением 960*960 равна примерно 25 кг. Из-за выбранного модуля она может меняться. Если взять интерьерный, вес экрана составит 20 кг. Усиленная рамка и влагоустойчивый герметик утяжеляют конструкцию. Кабинет из алюминия с аналогичным разрешением весит 22 кг. Если взять интерьерный модуль, масса составит всего 18 кг. Стандартный вес алюминиевого кабинета при разрешении экрана 500*1000 составляет 14 кг. Масса облегченной версии достигает 10 кг. Точный вес светодиодного дисплея легко вычислить на онлайн-калькуляторе компании-производителя. Там же заказать готовый LED экран с подходящими характеристиками. Монтаж, подключение и настройка светодиодных экранов
Установка уличного или любого иного экрана является важным этапом для начала эксплуатации устройства. Монтаж осуществляется разными способами. Каждый метод имеет свои плюсы и минусы. Подвес подходит как для внутренних, так и для наружных мониторов. Установка прозрачного LED экрана на опору или столб применяется только для наружной рекламы. Кроме монтажа, потребуется подключить и настроить устройство. Светодиодный дисплей начнет функционировать после его подсоединения к сети и ноутбуку. Для безопасности и удобства процесса подготовьтесь к нему заранее. Для начала нужно вывести розетку на некоторое расстояние, чтобы предотвратить проблемы с электропитанием. Компьютер должен находиться поблизости. При прокладке длинного кабеля есть риск его повреждения. Если нет уверенности в собственных силах, лучше обратиться к специалистам. Они выполнят все действия, соблюдая необходимые меры безопасности. После подключения потребуется синхронизировать оба устройства. Тогда между ними наладится проводное соединение. Затем переходите непосредственно к настройке. Этот процесс включает в себя такой алгоритм действий: От частоты обновления светодиодного экрана сильно зависит качество картинки LED мониторов. Поэтому перед монтажом устройств ознакомьтесь с этой характеристикой. Она является важной для спортивных светодиодных экранов, а также при установке в диспетчерских и помещениях для видеоконференций. Ответы на вопросы или с чем едят Светодиодные экраны!В связи с успехом моего поста о подготовке к концерту группы Ленинград. Меня попросили рассказать про светодиодные экраны и оборудование для работы с ними. специально для @Mecha,@amnesia44, и для остальных кому интересно начнем! Светодиодный экран (LED screen, LED display) — устройство отображения и передачи визуальной информации (дисплей, монитор, телевизор), в котором каждой точкой — пикселем — является один или несколько полупроводниковых светодиодов (LED). Спасибо Wiki я бы лучше не сказал. Светодиодный экран состоит из модулей (или как их другие называют кабинетов). У модуля есть свое физическое разрешение, количество точек по вертикали и горизонтали. Чем больше таких точек тем более качественное изображение будет. На картинке ниже показан один модуль.
Модуль в свою очередь состоит из кластеров. Кластера крепятся на специальную контрольную плату (мы эти платы назвали в компании мозги или хребет).
Также для работы светодиодного экрана требуется «sending card». Эта карта нужна для того, что бы отправить адреса модулям ( некий порядковый номер). без этого экран не будет правильно показывать изображение. Так же у карты есть разрешение количество точек пикселей которая она может вместить в себя.

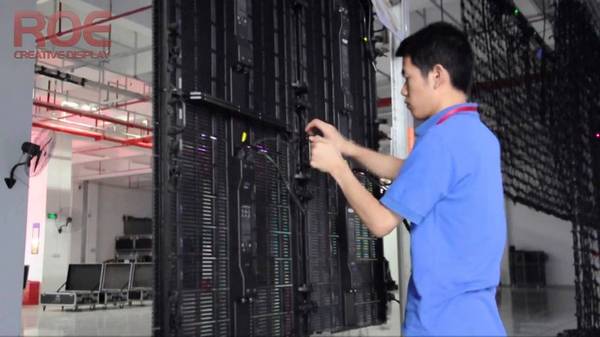

Сборка экрана представляет из себя процесс стыковки модулей между собой и подключением сигнала и питания.
Сигнал подключается последовательно и идет змейкой, горизонтально либо вертикально. Питание подключается как правило столбами, от верхнего модуля и вниз последовательно перемычками от модуля к модулю. После того когда экран собран и скоммутирован и питание подано, происходит процесс прописки экрана.

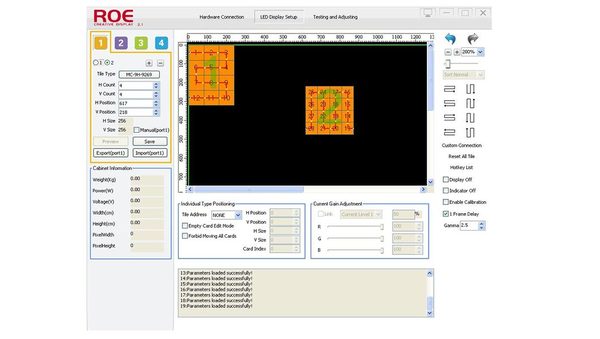

С помощью определенной программы ( у каждого типа экранов и производителя свои программы и sending card) мы задаем программе тип экрана, схему коммутации сигнала и нажимаем SAVE( опять же в зависимости от производителя программы отличаются и способы прописки тоже, но принцип схож). После нескольких мгновений, если все сделано правильно, то у нах получается полностью рабочий светодиодный экран готовый для работы, осталось подключить ноутбук или видео сервер, который будет выводить контент и готово! Как правильно сказал @KorvinAlex, правильно прописать положение модулей, но это не так сложно как например сшить экран. Для чего нужно сшивать спросите вы!? Не всегда экран можно прописать с помощью одной sending card. Как я уже писал, карты имеют определенное разрешение. А экраны бывают до такой степени большие что приходится экран разбивать на не сколько частей, на две на три или даже на 8 и они должны смотреть как один экран полноценный экран. На концерте группы Ленинград у нас была такая проблема, когда на стыке двух частей появлялась полоса от рассинхронизации сигнала. Связано это было с тем что сигнал обрабатывался двумя процессорами (маштабаторами), а два процессора никогда будут работать синхронно. Проблема решилась благодаря исключению из схемы (маштабаторов) и подключением datapath x4
Datapath x4 имеет один входной сигнал и 4 выходных синхронных сигнала. Расписывать про эту коробочку не буду, так как вся тех документация есть на сайте производителя. На самом деле сложности могут возникнуть из-за невнимательности работников, которые не до конца вставили разъем, или не правильно что-то подключили. Так же сложности могут возникнуть просто от того что оборудование либо старое либо давно не проходило техническое обслуживание. Масса причин. Спасибо всем за внимание и сильно не кидайте камнями. Получается, для того чтобы подключить экран к управляющему компу нужен только процессор, через который экран подключается к компу? А если экран устанавливается где-то в городе, а управляющий комп стоит в другой части города, то в этом случае, думаю, одним процессором не обойтись, нужен беспроводной передатчик сигнала, который будет принимать сигнал с картинкой и транслировать на экран. И у экрана должен быть свой комп, который будет управлять работой экрана. Я ведь правильно рассуждаю? чье производство ваших экранов (страна), а то как то не слышал такие названия. Спасибо за пост) с удовольствием почитал. Ещё вопрос, почему обычно делают модули из разных светодиодов, отдельно стоящих RGB, ведь сблизи от них рябит в глазах? Они ж рассчитаны на расстояние хотя бы метров 10. Это связано с тем, что совмещённые цветные сведидоды дорогие?
Ответ на пост «Совсем уже обнаглели»Получился опять большой пост про работу в концертах. Сферу эту всё ещё нежно люблю, всё ещё работаю в ней, но к своему времени отношусь намного более бережно. В прокате есть своя неповторимая романтика. Своя профессиональная гордость. Но условия труда ужасают 🙁 LCD или LED: сравнение типов ЖК-дисплеев, в чем разница и какой монитор лучше?Многие любой современный телевизор с плоским экраном называют «плазма», ошибаясь в 9 случаях из 10. Газорязрядные технологии, на основе которых работает плазменные TV, встречается редко у простых людей. При всех своих достоинствах, это дорогое решение. Чаще приобретаются модели, построенные с применением жидкокристаллических модулей. Они стоят на порядок меньше, не уступая при этом по большинству параметрам Именно о ЖК-мониторах и пойдет речь ниже. Они бывают двух разновидностей: LCD и LED. Разница в техническом исполнении не столь существенна, чем кажется на первый взгляд. Раскроем этот вопрос подробнее. Почему нельзя сравнивать
На самом деле сопоставить LED и LCD невозможно. Поскольку первая аббревиатура означает разновидность группы устройств, обозначенной второй. Это то же самое, что спросить: что лучше – автомобиль или BMW. Тем не менее именно так привыкли разделять ЖК-мониторы граждане. Поэтому далее, говоря «LED» будем иметь в виду эту технологию, а к «LCD» отнесем все остальные модели жидкокристаллических устройств. Строение ЖК дисплеевУглубленно вдаваться в принцип действия жидкокристаллического оборудования не имеет смысла: неподготовленному читателю сложно будет сориентироваться во всех тонкостях. В рамках статьи достаточно лишь кратко упомянуть о устройстве жидкокристаллической панели. Упрощая, ЖК-матрица это две прозрачные пластины, разбитые на мельчайшие ячейки. Каждая из таких капсул заполняется особым веществом – жидким кристаллом. Внутренняя часть закрывается цветовыми RGB-фильтрами: красными, синими или зелеными. Каждый пиксель экрана включает три ячейки с вставками разных цветов. Жидкокристаллическая субстанция обладает удивительным свойством. Если через нее пропустить электрический ток, она становится светопроницаема, в обычном состоянии оставаясь непрозрачной. Таким образом, если осветить сборку изнутри, то можно выстроить комбинацию разноцветных точек, в совокупности представляющих изображение.
LCD технологияОбычная подсветка LCD – это простая люминесцентная лампа холодного света, установленная в корпусе монитора перед дисплеем. Такое освещение позволяет создать палитру разных цветов. Энергопотребление при электролюминесцентной подсветке сравнительно невысоко, но для ее работы требуется источник переменного тока высокой частоты. Преобразователи для функционирования источника света потребляют в среднем 25 Ватт в час. Долговечность LCD (уменьшение яркости вдвое от начальной) составляет примерно 5 тысяч часов, на что влияет установленная интенсивность свечения.
LED технологияТакая подсветка сделана из группы ярких светодиодов. Для моделей с небольшим размером матрицы, устанавливают ленты с встроенными излучателями только с одной стороны (чаще всего сбоку). В широкоформатные устройства светодиоды устанавливают по всей площади дисплея. Техническое функционирование LED может быть обеспечено от источника напряжения 5В без использования преобразователей. Такое решение потребляет минимум энергии и может быть использовано в компактных портативных устройствах. Для регулировки яркости свечения применяют широтно-импульсные модуляторы.
Какой тип монитора выбрать?LED или LCD: что лучше? Однозначно, светодиодное освещение ЖК-матриц предпочтительнее. Полупроводники выигрывают по многим критериям. Перечислим основные из них. Мониторы и дисплеи, оснащенные светодиодной подсветкой, немного дороже, но эта разница не столь существенна. Выбор такой марки – это отличный компромисс между ценой и характеристиками. Эффективный, с яркой «живой» картинкой, эргономичный и безотказный: основные качества «правильного» TV. Технология LCD уходит в прошлое, многие производители уже прекратили серийный выпуск устройств с люминесцентными лампами. Будущее за полупроводниковыми излучателями. |
Строение ЖК-экранов
Люминесцентная лампа обычных мониторов LCD
LED-подсветка в корпусе монитора
