Что такое КСВ и чем его закусывать?
Коэффициент стоячей волны, его влияние на потери в линиях приёма/передачи.
Так или иначе, любой индивид, интересующийся техникой радиосвязи, рано или поздно, сталкивается с лаконичным термином «КСВ». При этом, если даже ёжику известно, что значение КСВ должно быть как можно меньше, то какова физическая сущность этого параметра, а также степень его влияния на уровень потерь энергии в линии, ясно не всегда и не каждому.
Начнём с торжественного, но малопонятного определения из википедии:
«Коэффициент стоячей волны (КСВ, от англ. standing wave ratio, SWR) — отношение наибольшего значения амплитуды напряжённости электрического или магнитного поля стоячей волны в линии передачи к наименьшему».
На рисунке показаны эпюры напряжения в линии в различные моменты времени.
Налицо колебательный процесс изменения амплитуды, связанный с тесным взаимодействием входного сигнала постоянной амплитуды с сигналом, отражённым от несогласованной нагрузки и имеющим ту же самую частоту, но сдвинутым по отношению к входному по фазе.
К частоте этого колебательного процесса отнесёмся индифферентно, а вот размах изменения амплитуды как раз и определяет параметр коэффициента стоячей волны.
Формула здесь очень простая:
Величина, обратная КСВ, называется КБВ (коэффициент бегущей волны):
КБВ = 1/КСВ
Рассмотрим две крайние ситуации:
Входной/выходной импеданс приёмника/передатчика не слишком сложными схемотехническими ухищрениями выводится на уровень сопротивления кабеля, соединяющего радиостанцию с антенной.
Короче, обсуждать тему проектирования и согласования приёмо-передающих антенн мы в рамках этой статьи не станем. Для этого есть достаточное количество умных и толстых книг, в которых без матерных излишеств и фонетических шероховатостей даны ответы на все касающиеся антенн головоломки.
Ну, а если встал вопрос о том, какое отклонение КСВ от 1 можно считать приемлемым для наших радиолюбительских целей, следует припасть к формуле, позволяющей оценить потери мощности рассеивания за счёт неидеальности согласования входных/выходных сопротивлений устройств.
А слегка поднатужившись на сетевой полянке, пытливый ум отыщет и знаний золотую жилу в виде симпатичной таблички, представляющей из себя графическое выражение данной формулы.
А куда девается энергия потерь?
Бегает по фидеру, и чем больше КСВ, тем большая часть энергии идёт на «обогрев» кабеля. Поэтому при значительных выходных мощностях и высоком КСВ возникает опасность теплового повреждения кабеля.
На практике при проектировании радиопередающих устройств следует исходить из максимальной величины КСВ, не превышающей 2.
Вот что пишет в журнале Радиомир КВ-УКВ 12/2001, с.32-34 уважаемый радиолюбитель, автор статьи «ПPOCTO ОБ АНТЕННАХ, ИЛИ ИЗМЕРЯЕМ КСВ» В. Башкатов:
«При КСВ=2, напряжение в максимуме стоячей волны всего лишь на 30% превышает то, что мы наблюдаем при КСВ=1.
Такое превышение, как правило, не опасно для широкополосных транзисторных усилителей мощности, даже если этот максимум напряжения окажется непосредственно в месте подключения фидера. Да и возрастание напряжения на элементах выходного каскада из-за его недогрузки ещё не будет катастрофическим.
Во всяком случае, для аппаратуры заводского изготовления с транзисторными выходными каскадами КСВ=2 устанавливается предельным, при котором гарантируется ее работоспособность».
Ну и напоследок:
КСВ обозначает лишь степень согласования радиостанции с фидером и антенной и никоим образом не указывает ни на эффективность антенны, ни на её частотные характеристики.
Наилучшим КСВ, равным 1 в широчайшей полосе частот, обладает линия с подключённым к кабелю 50-ти омным резистором. А кому придёт в голову использовать резистор в качестве антенны? Разве что отбившемуся от стаи, ярому фанату антеннки mini-whip.
Простой КСВ-метр (ВЧ мост).
Кому утомительно читать мои лирические отступления и пояснение для новичков, могут переходить сразу к картинкам и схемам. Лирика выделена курсивом, важное жирным шрифтом, жирным курсивом для новичков.
В статье возможно содержатся ошибки и не точности, но таково мое понимание и я могу ошибаться.
После приобретения рации, и сляпанной наспех антенне, задумался, ну не может же у меня антенна сразу взять и настроится. Надо КСВ померить. А померить то нечем…
Когда-то давно, лет 10 назад, вещал я на 100 м в АМ с бандитами-хулиганами, радио-пиратами )))
Жил я в частном доме, и «натянуть веревку» между 9-ти этажками не мог, из-за отсутствия таковых вообще. А что нужно для антенны на 100м диапазон? Правильно, подвес антенны на высоту 1/4L волны (25 м, слишком много…). Каких «веревок» я только не вешал, на соседские сараи, выше 5-7 метров я «прыгнуть» не мог, и антенна только грела землю и окружающее пространство. Передатчики были ламповые, и настройку антенны проводил по резонансу контуров на неонках в выходном каскаде, и что бы аноды не плавились, настраивал по току отдачи в антенну.
Пока не поставил хорошую мачту, и не установил Inverted-V, толку не было. В общем, есть такая поговорка «лучшая лампочка, это хорошо настроенная антенна».
К чему это я? А к тому, что без приборов, настроить передатчик и антенну достаточно трудно.
Так как приборов не было, а о приборах ИЧХ, АЧХ, ГКЧ, ГСС я только читал из умных книжек, и приобрести было тогда для меня их невозможно, приходилось делать пробники и тестеры самостоятельно. Вот об одном из них я и расскажу.
Немного теории, как я ее понимаю, кратко на словах, без углубления.
Радиоволны от передатчика передаются по кабелю (фидер, не важно какой) в нагрузку. Нагрузка, это наша антенна. Если волновое сопротивление выхода передатчика, фидера и антенны равны, то КСВ=1, и вся энергия почти без потерь передается в антенну.
Теперь еще один немаловажный фактор, резонанс. В 2х словах, это совпадение величин индуктивного и емкостного сопротивления на определенной частоте. На частоте выше резонансной, индуктивное сопротивление растет, а емкостное падает и наоборот при понижении частоты. Работу на гармониках рассматривать не будем. Соответственно, на резонансной частоте мы получаем максимальное сопротивление антенны, максимальное излучение сигнала в пространство. И вот такая задача у нас стоит, что бы все эти сопротивления были согласованы и равны допустим 50 Ом.
Если мы согласовали передатчик и фидер (мы точно знаем, что выход рации 50 Ом и знаем, что кабель 50 Ом), то нужно подогнать сопротивление антенны к 50 Ом.
Что же происходит, когда КСВ у нас большое (допустим 4 или 5) и чем это чревато.
Волны от передатчика, проходят к нагрузке, но не поглощаются ей (нагрузкой=антенной), а отражаются и приходят обратно в передатчик. Так происходит обычно при обрыве в антенне или КЗ. Напряжение растет на выходе передатчика, и выходной каскад сгорает. На лампах плавятся аноды…
Подробнее можно почитать статью с формулами здесь
Теперь как его измерить, этот КСВ.
Я знаю 2 принципиально разных способа.
1й способ.
Измерение с помощь трансформаторов тока непосредственно на фидере.
Почитать можно здесь и здесь, все остальное вариации на ту же тему.
И 2й способ, измерение с помощью ВЧ моста, он предназначен для настройки на небольшой мощности 0,5-10Вт.
Приведу здесь оригинальную схему, а ниже дополню своими комментариями и ссылками на похожие схемы и реализации. Ну и мою реализацию этого прибора.

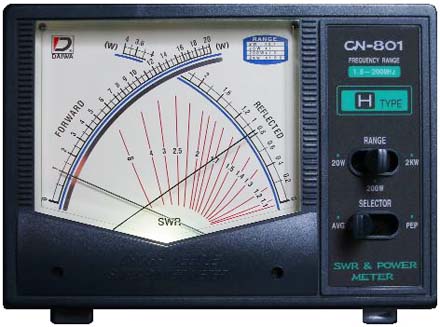

Что измеряет КСВ-метр?
Сегодня КСВ-метры есть практически на любой любительской радиостанции — встроенные в фирменную аппаратуру, самостоятельные фирменные приборы или самодельные. Результаты их
работы (КСВ антенно-фидерного тракта) широко обсуждаются радиолюбителями.
Как известно, коэффициент стоячей волны в фидере однозначно определяется входным импедансом антенны и волновым сопротивлением фидера. Эта характеристика антенно-фидерного тракта не зависит ни от уровня мощности, ни от выходного сопротивления передатчика. На практике его приходится измерять на некотором удалении от антенны — чаще всего непосредственно у трансивера. Известно, что фидер трансформирует входной импеданс антенны в некоторые его значения, которые определяются длиной фидера. Но при этом в любом сечении фидера они такие, что соответствующее им значение КСВ не изменяется. Другими словами, он в отличие от импеданса, приведённого к дальнему от антенны концу фидера, не зависит от длины фидера, поэтому измерять КСВ можно и непосредственно у антенны, и на некотором удалении от неё (например, у трансивера).
В радиолюбительских кругах ходит немало легенд о «полуволновых повторителях», якобы улучшающих КСВ. Фидер с электрической длиной в половину рабочей длины волны (или в их целое число) действительно является «повторителем» — импеданс на дальнем от антенны его конце будет равен входному импедансу антенны. Единственная польза от этого эффекта — возможность дистанционно измерить входной импеданс антенны. Как уже отмечалось, на значение КСВ (т.е. на энергетические соотношения в антенно- фидерном тракте) это не влияет.
На самом деле при удалённом от точки подключения фидера к антенне измерении КСВ регистрируемое его значение всегда несколько отличается от истинного. Эти отличия объясняются потерями в фидере. Они строго детерминированы и могут только «улучшить» регистрируемое значение КСВ. Однако это эффект часто на практике бывает незначительным, если используется кабель с малыми погонными потерями и длина самого фидера сравнительно небольшая.
Если входной импеданс антенны не является чисто активным и равным волновому сопротивлению фидера, в нём устанавливаются стоячие волны, которые распределены по фидеру и состоят из чередующихся минимумов и максимумов ВЧ напряжения.
На рис. 1 показано распределение напряжения в линии при чисто активной нагрузке, несколько большей волнового сопротивления фидера. При наличии в нагрузке реактивности распределение напряжения и тока смещается влево или вправо по оси ^ в зависимости от характера нагрузки. Период повторения минимумов и максимумов по длине линии определяется рабочей длиной волны (в коаксиальном фидере — с учётом коэффициента укорочения). Их характеристикой и является значение КСВ — отношение максимального и минимального напряжения в этой самой стоячей волне, т. е. КСВ = Umax/Umin.
Напрямую значения этих напряжений определяют только с помощью измерительных линий, которые в любительской практике не применяют (в диапазоне коротких волн — и в профессиональной тоже) Причина тому простая: чтобы иметь возможность измерить изменения этого напряжения по длине линии, её длина должна быть заметно больше, чем четверть волны. Иными словами, даже для самого высокочастотного диапазона 28 МГц она должна быть уже несколько метров и соответственно ещё больше для низкочастотных диапазонов.
По этой причине и были разработаны малогабаритные датчики прямой и обратной волн в фидере («направленные ответвители»), на основе которых и изготавливают современные измерители КСВ в диапазонах коротких волн и в низкочастотном участке УКВ диапазона (примерно до 500 МГц). Они измеряют высокочастотное напряжение и токи (прямой и обратный) в конкретной точке фидера, а на основании уже этих измерений и вычисляется соответствующий им КСВ. Математика позволяет вычислить его точно по этим данным — с этой точки зрения метод абсолютно честный. Проблема состоит в погрешности датчиков как таковых.
По физике работы таких датчиков они должны измерять ток и напряжение в одной и той же точке фидера. Существует несколько вариантов исполнения датчиков — схема одного из самых распространённых вариантов приведена на рис. 2.
Они должны быть выполнены так, чтобы при нагрузке измерительного узла эквивалентом антенны (резистивной безындукционной нагрузкой с сопротивлением, равным волновому сопротивлению фидера) напряжение на датчике, которое снимается с ёмкостного делителя на конденсаторах С1 и С2, и напряжение на датчике тока, которое снимается с половин вторичной обмотки трансформатора Т1, были равны по амплитуде и сдвинуты по фазе точно на 180° или 0° соответственно. Причём эти соотношения должны сохраняться во всей полосе частот, на которую рассчитан данный измеритель КСВ. Далее эти два ВЧ напряжения либо суммируются (регистрация прямой волны), либо вычитаются (регистрация обратной волны).
Первым источником погрешностей при этом методе регистрации КСВ является то, что датчики, особенно в самодельных конструкциях, не обеспечивают названные выше соотношения между двумя напряжениями во всей полосе частот. Как результат, происходит «разбаланс системы» — проникание ВЧ напряжения из канала, обрабатывающего информацию о прямой волне, в канал, делающий это для обратной волны, и наоборот. Степень развязки этих двух каналов принято характеризовать коэффициентом направленности прибора. Даже у вроде бы хороших приборов, предназначенных для радиолюбителей, и тем более у самодельных, он редко превышает 20…25 дБ.
Это означает, что нельзя доверять показаниям подобного «измерителя КСВ» при определении небольших значений КСВ. Причём в зависимости от характера нагрузки в точке измерения (а она зависит от длины фидера!) отклонения от истинного значения могут быть в ту или иную сторону. Так, при коэффициенте направленности прибора 20 дБ значению КСВ=2 могут соответствовать показания прибора от 1,5 до 2,5. Вот почему один из методов проверки подобных приборов — измерение КСВ, не равного 1 при длинах фидера, отличающихся на четверть рабочей длины волны. Если будут получены различные значения КСВ, это лишь говорит о том, что у конкретного КСВ-метра недостаточный коэффициент направленности…
Именно этот эффект и породил, по-видимому, легенду о влиянии длины фидера на КСВ.
Ещё один момент — это не совсем «точечный» характер измерений в таких приборах (точки съёма информации о напряжении и токе не совпадают).
Влияние этого эффекта менее значимо. Другой источник погрешностей — падение эффективности выпрямления диодов датчиков при малых ВЧ напряжениях. Эффект этот известен большинству радиолюбителей. Он приводит к «улучшению» КСВ при его малых значениях. По этой причине в КСВ-метрах практически никогда не используют кремниевые диоды, у которых зона неэффективного выпрямления гораздо больше, чем у германиевых или у диодов Шотки. Наличие этого эффекта в конкретном приборе легко проверяется изменением уровня мощности, при котором производятся измерения. Если КСВ начинает «возрастать» при увеличении мощности (речь идёт о его малых значениях), значит диод, ответственный за регистрацию обратной волны, явно занижает соответствующее ей значение напряжения.
При ВЧ напряжении на выпрямителе датчика меньше 1 В (эффективное значение) линейность вольтметра, в том числе и выполненного с использованием германиевых диодов, нарушается. Этот эффект можно минимизировать, производя градуировку шкалы КСВ-метра не расчётным путём (как это часто делают), а по реальным значениям КСВ нагрузки.
Ну и, наконец, нельзя не упомянуть ток, протекающий по внешней оплётке фидера. Если не приняты соответствующие меры, он может быть заметным и влиять на показания прибора. В его отсутствии обязательно надо убедиться при измерениях КСВ реальных антенн.
Все эти проблемы присутствуют и в приборах заводского изготовления, но особенно они обостряются в самодельных конструкциях. Так, в подобных устройствах не последнюю роль может играть даже недостаточная экранировка внутри блока датчиков прямой и обратной волн.
Что касается приборов заводского изготовления, то для иллюстрации их реальных характеристик можно привести данные из обзора, опубликованного в [7]. В лаборатории ARRL были проверены пять измерителей мощности и КСВ разных фирм. Цена — от 100 до 170 долларов США. Четыре прибора использовали двухстрелочные индикаторы прямой и обратной (отражённой) мощности, позволявшие сразу считывать значение КСВ по объединённой шкале прибора. Практически все приборы имели заметную погрешность измерения мощности (до 10…15%) и заметную неравномерность её индикации по частоте (в полосе частот 2…28 МГц). То есть можно ожидать, что погрешность отсчёта КСВ будет выше приведённых значений. Более того, не все приборы, будучи подключёнными к эквиваленту антенны, показывали КСВ=1. Один из них (не самый дешёвый) даже показал 1,25 на частоте 28 МГц.
Иными словами, надо быть аккуратным при проверке самодельных КСВ-метров по приборам, которые выпускаются для радиолюбителей. И в свете сказанного совсем смешно звучат заявления некоторых радиолюбителей, которые нередко можно услышать в эфире или прочитать в радиолюбительских статьях в Интернете или в журналах, что у них КСВ, к примеру, 1,25… Да и целесообразность введения в подобные приборы цифрового отсчёта значений КСВ представляется не такой уж целесообразной.
Сегодня КСВ-метры есть практически на любой любительской радиостанции — встроенные в фирменную аппаратуру, самостоятельные фирменные приборы или самодельные. Результаты их работы (КСВ антеннофидерного тракта) широко обсуждаются радиолюбителями, но мало кто задумывается над вопросом, который вынесен в заголовок этой статьи. Я уже не говорю о тех проблемах, которые реально есть в каждом из этих приборов (независимо от их типа) и которые определяют точность регистрации этого параметра. Заголовок статьи звучит как каламбур или шутка. Но ведь в каждой шутке есть доля.
Как известно, коэффициент стоячей волны в фидере однозначно определяется входным импедансом антенны и волновым сопротивлением фидера. Эта характеристика антенно-фидерного тракта не зависит ни от уровня мощности, ни от выходного сопротивления передатчика. На практике его приходится измерять на некотором удалении от антенны — чаще всего непосредственно у трансивера. Известно, что фидер трансформирует входной импеданс антенны в некоторые его значения, которые определяются длиной фидера. Но при этом в любом сечении фидера они такие, что соответствующее им значение КСВ не изменяется. Другими словами, он в отличие от импеданса, приведённого к дальнему от антенны концу фидера, не зависит от длины фидера, поэтому измерять КСВ можно и непосредственно у антенны, и на некотором удалении от неё (например, у трансивера).
В радиолюбительских кругах ходит немало легенд о «полуволновых повторителях», якобы улучшающих КСВ. Фидер с электрической длиной в половину рабочей длины волны (или в их целое число) действительно является «повторителем» — импеданс на дальнем от антенны его конце будет равен входному импедансу антенны. Единственная польза от этого эффекта — возможность дистанционно измерить входной импеданс антенны. Как уже отмечалось, на значение КСВ (т. е. на энергетические соотношения в антеннофидерном тракте) это не влияет.
На самом деле при удалённом от точки подключения фидера к антенне измерении КСВ регистрируемое его значение всегда несколько отличается от истинного. Эти отличия объясняются потерями в фидере. Они строго детерминированы и могут только «улучшить» регистрируемое значение КСВ. Однако это эффект часто на практике бывает незначительным, если используется кабель с малыми погонными потерями и длина самого фидера сравнительно небольшая.
Если входной импеданс антенны не является чисто активным и равным волновому сопротивлению фидера, в нём устанавливаются стоячие волны, которые распределены по фидеру и состоят из чередующихся минимумов и максимумов ВЧ напряжения. На рис. 1 показано распределение напряжения в линии при чисто активной нагрузке, несколько большей волнового сопротивления фидера. При наличии в нагрузке реактивности распределение напряжения и тока смещается влево или вправо по оси ^ в зависимости от характера нагрузки. Период повторения минимумов и максимумов по длине линии определяется рабочей длиной волны (в коаксиальном фидере — с учётом коэффициента укорочения). Их характеристикой и является значение КСВ — отношение максимального и минимального напряжения в этой самой стоячей волне, т. е. КСВ = Umax/Umin
Напрямую значения этих напряжений определяют только с помощью измерительных линий, которые в любительской практике не применяют (в диапазоне коротких волн — и в профессиональной тоже) Причина тому простая: чтобы иметь возможность измерить изменения этого напряжения по длине линии, её длина должна быть заметно больше, чем 0,25>L Иными словами, даже для самого высокочастотного диапазона 28 МГц она должна быть уже несколько метров и соответственно ещё больше для низкочастотных диапазонов.
По этой причине и были разработаны малогабаритные датчики прямой и обратной волн в фидере («направленные ответвители»), на основе которых и изготавливают современные измерители КСВ в диапазонах коротких волн и в низкочастотном участке УКВ диапазона (примерно до 500 МГц). Они измеряют высокочастотное напряжение и токи (прямой и обратный) в конкретной точке фидера, а на основании уже этих измерений и вычисляется соответствующий им КСВ. Математика позволяет вычислить его точно по этим данным — с этой точки зрения метод абсолютно честный. Проблема состоит в погрешности датчиков как таковых.
По физике работы таких датчиков они должны измерять ток и напряжение в одной и той же точке фидера. Существует несколько вариантов исполнения датчиков — схема одного из самых распространённых вариантов приведена на рис. 2. Они должны быть выполнены так, чтобы при нагрузке измерительного узла эквивалентом антенны (резистивной безындукционной нагрузкой с сопротивлением, равным волновому сопротивлению фидера) напряжение на датчике, которое снимается с ёмкостного делителя на конденсаторах С1 и С2, и напряжение на датчике тока, которое снимается с половин вторичной обмотки трансформатора Т1, были равны по амплитуде и сдвинуты по фазе точно на 180° или 0° соответственно. Причём эти соотношения должны сохраняться во всей полосе частот, на которую рассчитан данный измеритель КСВ. Далее эти два ВЧ напряжения либо суммируются (регистрация прямой волны), либо вычитаются (регистрация обратной волны).
Первым источником погрешностей при этом методе регистрации КСВ является то, что датчики, особенно в самодельных конструкциях, не обеспечивают названные выше соотношения между двумя напряжениями во всей полосе частот. Как результат, происходит «разбаланс системы» — проникание ВЧ напряжения из канала, обрабатывающего информацию о прямой волне, в канал, делающий это для обратной волны, и наоборот. Степень развязки этих двух каналов принято характеризовать коэффициентом направленности прибора. Даже у вроде бы хороших приборов, предназначенных для радиолюбителей, и тем более у самодельных, он редко превышает 20. 25 дБ.
Это означает, что нельзя доверять показаниям подобного «измерителя КСВ» при определении небольших значений КСВ. Причём в зависимости от характера нагрузки в точке измерения (а она зависит от длины фидера!) отклонения от истинного значения могут быть в ту или иную сторону. Так, при коэффициенте направленности прибора 20 дБ значению КСВ=2 могут соответствовать показания прибора от 1,5 до 2,5. Вот почему один из методов проверки подобных приборов — измерение КСВ, не равного 1 при длинах фидера, отличающихся на четверть рабочей длины волны. Если будут получены различные значения КСВ, это лишь говорит о том, что у конкретного КСВ-метра недостаточный коэффициент направленности.
Подробно эти вопросы рассмотрены в [1]. Именно этот эффект и породил, по-видимому, легенду о влиянии длины фидера на КСВ.
Ещё один момент — это не совсем «точечный» характер измерений в таких приборах (точки съёма информации о напряжении и токе не совпадают).
Влияние этого эффекта менее значимо, а пути его устранения описаны в [2].
Другой источник погрешностей — падение эффективности выпрямления диодов датчиков при малых ВЧ напряжениях. Эффект этот известен большинству радиолюбителей. Он приводит к «улучшению» КСВ при его малых значениях. По этой причине в КСВ-мет-рах практически никогда не используют кремниевые диоды, у которых зона неэффективного выпрямления гораздо больше, чем у германиевых или у диодов Шотки. Наличие этого эффекта в конкретном приборе легко проверяется изменением уровня мощности, при котором производятся измерения. Если КСВ начинает «возрастать” при увеличении мощности (речь идёт о его малых значениях), значит диод, ответственный за регистрацию обратной волны, явно занижает соответствующее ей значение напряжения.
При ВЧ напряжении на выпрямителе датчика меньше 1 В (эффективное значение) линейность вольтметра, в том числе и выполненного с использованием германиевых диодов, нарушается [3]. Этот эффект можно минимизировать, производя градуировку шкалы КСВ-метра не расчётным путём (как это часто делают), а по реальным значениям КСВ нагрузки. Простое решение вопроса реализации произвольных значений КСВ (импеданса нагрузки) на основе стандартного эквивалента антенны описано в [4]. Есть и более сложное решение — линеаризация показаний ВЧ вольтметров с помощью соответствующих электронных узлов (например, [5]).
Ну и, наконец, нельзя не упомянуть ток, протекающий по внешней оплётке фидера. Если не приняты соответствующие меры [6], он может быть заметным и влиять на показания прибора. В его отсутствии обязательно надо убедиться при измерениях КСВ реальных антенн.
Все эти проблемы присутствуют и в приборах заводского изготовления, но особенно они обостряются в самодельных конструкциях. Так, в подобных устройствах не последнюю роль может играть даже недостаточная экранировка внутри блока датчиков прямой и обратной волн.
Что касается приборов заводского изготовления, то для иллюстрации их реальных характеристик можно привести данные из обзора, опубликованного в [7]. В лаборатории ARRL были проверены пять измерителей мощности и КСВ разных фирм. Цена — от 100 до 170 долларов США. Четыре прибора использовали двухстрелочные индикаторы прямой и обратной (отражённой) мощности, позволявшие сразу считывать значение КСВ по объединённой шкале прибора. Практически все приборы имели заметную погрешность измерения мощности (до 10. 15 %) и заметную неравномерность её индикации по частоте (в полосе частот 2. 28 МГц). То есть можно ожидать, что погрешность отсчёта КСВ будет выше приведённых значений. Более того, не все приборы, будучи подключёнными к эквиваленту антенны, показывали КСВ=1. Один из них (не самый дешёвый) даже показал 1,25 на частоте 28 МГц.
Иными словами, надо быть аккуратным при проверке самодельных КСВ-метров по приборам, которые выпускаются для радиолюбителей. И в свете сказанного совсем смешно звучат заявления некоторых радиолюбителей, которые нередко можно услышать в эфире или прочитать в радиолюбительских статьях в Интернете или в журналах, что у них КСВ, к примеру, 1,25. Да и целесообразность введения в подобные приборы цифрового отсчёта значений КСВ представляется не такой уж целесообразной.
Борис СТЕПАНОВ (RU3AX), г. Москва
ЛИТЕРАТУРА
1. Бекетов В., Харченко К. Измерения и испытания при конструировании и регулировке радиолюбительских антенн. — М.: Связь, 1971.
2. Гуткин Э. Измеряем КСВ: теория и практика. — Радио, 2003, № 5, с. 66—68: № 6, с. 61—63.
3. Степанов Б. Измерение малых ВЧ напряжений. — Радио, 1980, № 7, с. 55, 56; № 12, с. 28.
4. Степанов Б. Калибровка КСВ-метра. — Радио, 2006, № 1, с. 72
5. Акопов Р. ВЧ вольтметр с линейной шкалой. — Радио, 2011, № 2, с. 61—63.
6. Два вида «балунов» — какой лучше? — Радио, 2011, № 4, с. 59, 60.
7. Bob Allison. QST Compares Analog HF/VHF Wattmeters. — QST, 2009, March, s. 46—49.
