Содержание

Сетки косвенного армирования

СНиП 2.03.01-84*

5.24. Во внецентренно сжатых элементах с учитываемым в расчете косвенным армированием в виде сварных сеток (из арматуры классов А-I, A-II и А-III диаметром не более 14 мм и класса Вр-I) или в виде ненапрягаемой спиральной либо кольцевой арматуры должны быть приняты:

Сетки и спирали (кольца) должны охватывать всю рабочую продольную арматуру.

СП 52-101-2003

8.3.16 Расчетную поперечную арматуру в виде сеток косвенного армирования при местном сжатии (смятии) располагают в пределах расчетной площади (6.2.43). При расположении грузовой площади у края элемента сетки косвенного армирования располагают по площади с размерами в каждом направлении не менее суммы двух взаимно перпендикулярных сторон грузовой площади (рисунок 6.11).

По глубине сетки располагают:

СП 63.13330.2012

10.3.18 Расчетную поперечную арматуру в виде сеток косвенного армирования при местном сжатии (смятии) располагают в пределах расчетной площади (8.1.43). При расположении грузовой площади у края элемента сетки косвенного армирования располагают по площади с размерами в каждом направлении не менее суммы двух взаимно перпендикулярных сторон грузовой площади (рисунок 8.9).

По глубине сетки располагают:

Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003)

5.27. Поперечная арматура в виде сварных сеток косвенного армирования при местном сжатии (смятии) должна удовлетворять следующим требованиям:

Источник

Библиотека: книги по архитектуре и строительству | Totalarch

Вы здесь

Косвенное армирование железобетонных конструкций. Гнедовский В.И. 1981

В книге обобщен опыт расчета, проектирования, изготовления и испытания экспериментальных образцов железобетонных конструкций с косвенным армированием. Приведена новая методика расчета сеток с кольцами и радиальными стержнями, применение которых обеспечивает большую экономию бетона и металла на арматуру. Даны практические рекомендации по использованию косвенного армирования в промышленном, гражданском и гидротехническом строительстве. Книга предназначена для научных работников и проектировщиков.

Глава 1. Обзор развития способов косвенного армирования железобетонных элементов
§ 1. Общие сведения
§ 2. Примеры сооружений с косвенным армированием. Расчетные формулы
§ 3. Анализ расчетных формул на прочность сечений центрально-сжатых железобетонных элементов с косвённой арматурой

Глава 2. Работы О.Я. Берга и новый способ расчета железобетонных элементов с косвенным армированием
§ 4. Обоснование нового способа расчета
§ 5. Армирование железобетонных элементов сетками нового типа и их экспериментальное исследование
§ 6. Опыты над железобетонными стойками с продольной и косвенной арматурой
§ 7. Испытания образцов железобетонных колонн с продольной и косвенной арматурой
§ 8. Опыты по косвенному армированию бетона ортогональными сетками
§ 9. Сопоставление результатов расчета железобетонных элементов с косвенной арматурой на центральное сжатие по СН 365—67 и предлагаемому методу
§ 10. Сравнение способов расчета железобетонных элементов на центральное сжатие по СНиП II-21—75 и предлагаемому методу
§ 11. Опыты немецких исследователей по армированию, эквивалентному спиральному
§ 12. Варианты колонн на нагрузку 600 тс

Глава 3. Применение спиральной обмотки и продольной арматуры
§ 13. Опыты Баха и их анализ
§ 14. Косвенное армирование бетона спиральной обмоткой и продольной арматурой
§ 15. Расчет железобетонной колонны со спиральной обмоткой по СН 365—67

Глава 4. Трубобетон, его исследования и применение
§ 16. Общие сведения
§ 17. Опыты В. А. Росновского и А. Ф. Липатова
§ 18. Опыты Л. И. Стороженко и В. М. Сурдина
§ 19. Опыты над стальными трубами, заполненными бетоном
§ 20. Трубобетон, особенности его работы и проектирования

Глава 5. Применение нового способа расчета н сеток с кольцами и радиальными стержнями в железобетонных элементах под тяжелые нагрузки
§ 21. Колонны Тбилисского метрополитена
§ 22. Арка моста имени Володарского в Ленинграде
§ 23. Трубобетонный мост через р. Исеть
§ 24. Косвенное армирование железобетонных свай и свай-оболочек
§ 25. Основные указания по проектированию центрально-сжатых железобетонных элементов с продольной и косвенной арматурой

Выводы
Список литературы

Предисловие

На современном этапе одним из важнейших направлений общественного развития является научно-технический прогресс. В текущей пятилетке предстоит сделать еще один крупный шаг по пути органичного сочетания достижений научно- технической революции с преимуществами социалистической системы хозяйствования. Будут осуществлены весьма обширные работы по возведению промышленных, гражданских и гидротехнических сооружений, по прокладке новых железнодорожных линий, вторых путей, а также на строительстве Байкало-Амурской магистрали.

Как и в предыдущей пятилетке, будут широко применяться железобетонные конструкции из обыкновенного и предварительно-напряженного железобетона. Одним из эффективных путей получения экономии бетона и металла для арматуры является косвенное армирование в виде спиральной обмотки, сеток и трубобетона.

С начала нынешнего столетия учеными и специалистами были выполнены значительные теоретические и экспериментальные исследования различных способов косвенного армирования в элементах железобетонных конструкций. Были построены также разнообразные крупные сооружения с использованием косвенного армирования.

В связи с интенсивным развитием науки и техники важное значение для народного хозяйства приобретает совершенствование методов исследования элементов железобетонных конструкций, теории их расчета, а также разработка новых конструктивных форм. Кроме того, возникает необходимость в корректировке нормативных документов — СНиП II- 21—75 и СН 365—67, так как их нельзя считать незыблемыми.

Стремление создать экономичные по расходу материалов элементы железобетонных конструкций, работающие на центральное сжатие, привело к их косвенному армированию в виде спиральных обмоток, сеток, заключения бетона в металлические трубы большого диаметра или в трубки небольшого диаметра, Все эти способы армирования нашли применение в строительной практике, хотя они не равноценны по своим техническим и экономическим показателям. Следовательно, целесообразно рассмотреть их и оценить, исходя из современных достижений науки и техники в области бетона и железобетона, сделать конкретные выводы и дать рекомендации по использованию их при проектировании и строительстве железобетонных конструкций.

Одной из актуальных задач проектирования и строительства сборных железобетонных конструкций является увеличение их долговечности, что имеет не меньшее значение, чем обеспечение прочности — способности выдерживать механические нагрузки.

В зависимости от назначения и капитальности сооружения могут предъявляться различные требования к его долговечности. Долговечным можно назвать такое сооружение, которое выполнено из материала, устойчивого к внешним воздействиям в данных конкретных условиях в течение определенного (заданного) срока.

Для повышения долговечности сборных железобетонных конструкций не менее важно увеличение их прочности и трещиностойкости, что достигается, с одной стороны, применением высокопрочных бетонов (марок 300—600), а с другой — рациональным армированием бетона различной арматурой — продольной, поперечной (косвенной). Вопросам повышения долговечности бетона посвящены специальные труды, например С. В. Шестоперова, к которым мы и отсылаем читателей.

В настоящей работе рассматриваются развитие и совершенствование железобетонных конструкций с косвенным армированием, анализируются результаты осуществленных исследований. При этом уделяется внимание повышению прочности, жесткости, трещиностойкости и экономии металла путем рационального (косвенного) армирования и использования нового способа расчета. Исходя из этого обосновывается целесообразность применения таких конструкций как в северных, так и в других климатических районах СССР.

Рациональное проектирование железобетонных конструкций с косвенным армированием может обеспечить существенную экономию бетона, арматуры и денежных средств, что весьма важно для экономики страны.

Источник

СЖАТЫЕ ЭЛЕМЕНТЫ, УСИЛЕННЫЕ КОСВЕННЫМ АРМИРОВАНИЕМ

Если в коротком центрально сжатом элементе уста­новить поперечную арматуру, способную эффективно сдерживать поперечные деформации, то этим можно су­щественно увеличить его несущую способность. Такое ар­мирование называется косвенным.

Опытами выявлено повышенное сопротивление бето­на сжатию в пределах ядра, заключенного внутри спира­ли или сварной сетки. Спирали и кольца, подобно обой­ме, сдерживают поперечные деформации бетона, возни­кающие при продольном сжатии, и тем обусловливают повышенное сопротивление бетона продольному сжатию, в том числе и после появления в нем первых продольных трещин. Бетон в пределах ядра сопротивляется внешним воздействиям даже после отслаивания наружного слоя бетона (рис. IV.12) и до тех пор, пока в поперечной ар­матуре напряжения не достигнут предела текучести.

Продольные деформации элементов, усиленных кос­венной арматурой, весьма велики и тем больше, чем силь­нее поперечное армирование.

При армировании спиралями и кольцам

© формуле (IV.55): Rs— расчетное сопротивление растяжению стержней сеток или спиралей; ц3іХу — коэффициент косвенного арми­рования сварными сетками:

Где Tlx, А$х, Їх — соответственно число стержней, площадь сечения одного стержня, его длина (считая в осях крайних поперечных стерж­ней; одного направления; пу, Asy, — то же, другого направления; Aef — площадь бетона, заключенного внутри контура сеток (считая в осях крайних стержней); s — шаг сеток (размер вдоль элемента);

Железобетон

Железобетонные плиты перекрытия: транспортировка и хранение

Железобетонные плиты перекрытия могут быть совершенно разных видов, но все они должны обеспечивать безопасную и долгую эксплуатацию здания. Даже при покупке бренда Ковальская плиты перекрытия очень важны для их долговечности …

Сборный бетон и железобетон: особенности и методы производства

Индустриальные технологии активно развивались в СССР еще с середины прошлого века, а развитие строительной индустрии требовало большого количество различных материалов. Изобретение сборного железобетона стало своеобразной технической революцией в жизни страны, …

Сваебойка своими руками

Продажа шагающий экскаватор 20/90

Цена договорная
Используются в горнодобывающей промышленности при добыче полезных ископаемых (уголь, сланцы, руды черных и
цветных металлов, золото, сырье для химической промышленности, огнеупоров и др.) открытым способом. Их назначение – вскрышные работы с укладкой породы в выработанное пространство или на борт карьера. Экскаваторы способны
перемещать горную массу на большие расстояния. При разработке пород повышенной прочности требуется частичное или
сплошное рыхление взрыванием.
Вместимость ковша, м3 20
Длина стрелы, м 90
Угол наклона стрелы, град 32
Концевая нагрузка (max.) тс 63
Продолжительность рабочего цикла (грунт первой категории), с 60
Высота выгрузки, м 38,5
Глубина копания, м 42,5
Радиус выгрузки, м 83
Просвет под задней частью платформы, м 1,61
Диаметр опорной базы, м 14,5
Удельное давление на грунт при работе и передвижении, МПа 0,105/0,24
Размеры башмака (длина и ширина), м 13 х 2,5
Рабочая масса, т 1690
Мощность механизма подъема, кВт 2х1120
Мощность механизма поворота, кВт 4х250
Мощность механизма тяги, кВт 2х1120
Мощность механизма хода, кВт 2х400
Мощность сетевого двигателя, кВ 2х1600
Напряжение питающей сети, кВ 6
Более детальную информацию можете получить по телефону (063)0416788

Источник

26 Ноя 12 СЖАТЫЕ ЭЛЕМЕНТЫ, УСИЛЕННЫЕ КОСВЕННЫМ АРМИРОВАНИЕМ

Если в коротком центрально сжатом элементе уста­новить поперечную арматуру, способную эффективно сдерживать поперечные деформации, то этим можно су­щественно увеличить его несущую способность. Такое ар­мирование называется косвенным.

Рис. IV. 12. Опытный образец цеитральио — сжатого элемента, усиленного спираль­ной арматурой, после испытания

Опытами выявлено повышенное сопротивление бето­на сжатию в пределах ядра, заключенного внутри спира­ли или сварной сетки. Спирали и кольца, подобно обой­ме, сдерживают поперечные деформации бетона, возни­кающие при продольном сжатии, и тем обусловливают повышенное сопротивление бетона продольному сжатию, в том числе и после появления в нем первых продольных трещин. Бетон в пределах ядра сопротивляется внешним воздействиям даже после отслаивания наружного слоя бетона (рис. IV.12) и до тех пор, пока в поперечной ар­матуре напряжения не достигнут предела текучести.

Продольные деформации элементов, усиленных кос­венной арматурой, весьма велики и тем больше, чем силь­нее поперечное армирование.

Прочность сжатых элементов при наличии в них про­дольной и косвенной арматуры любого вида должна рас­считываться по формулам (IV.7), (IV.8), (IV.9), в кото­рых при расчете должна учитываться лишь часть бетон-
ого сечения, ограниченная крайними стержнями сеток, ольцами или спиральной косвенной арматурой, а війЄс — сопротивления бетона Rb должно приниматься приве­денное его сопротивление Rb. red, определяемое по эмпи — ическим зависимостям: при армировании сварными сетками

При армировании спиралями и кольцам

© формуле (IV.55): Rs— расчетное сопротивление растяжению стержней сеток или спиралей; ц3іХу — коэффициент косвенного арми­рования сварными сетками:

Где Tlx, А$х, Їх — соответственно число стержней, площадь сечения одного стержня, его длина (считая в осях крайних поперечных стерж­ней; одного направления; пу, Asy, — то же, другого направления; Aef — площадь бетона, заключенного внутри контура сеток (считая в осях крайних стержней); s — шаг сеток (размер вдоль элемента); © Дробилки МСД

Источник

Сжатые элементы, усиленные косвенным армированием

Если в коротком сжатом элементе установить поперечную арматуру, способную эффективно сдерживать поперечные деформации, этим можно существенно увеличить его несущую способность. Такое армирование называется косвенным.

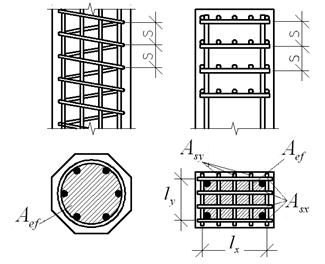

Для круглых и многоугольных поперечных сечений применяют косвенное армирование в виде спиралей или сварных колец (рис. 49, а), для прямоугольных сечений – в виде часто размещенных поперечных сварных сеток (рис. 49, б).

Косвенное армирование применяют вблизи стыков сборных колонн, под анкерами и в зоне анкеровки предварительно напряженной арматуры для местного усиления.

Это объясняется повышенным сопротивлением бетона сжатию в пределах ядра, заключенного внутри спирали или сварной сетки. Спирали, кольца, сетки подобно обойме сдерживают поперечные деформации бетона, возникающие при продольном сжатии, и тем самым обуславливают повышенное сопротивление бетона продольному сжатию.

При расчете прочности сжатых элементов с косвенной арматурой учитывают лишь часть бетонного сечения A_ef, ограниченную крайними стержнями сеток, кольцами или спиральной арматурой. Вместо сопротивления R_b применяют приведенное сопротивление R_b,red, которое определяется при армировании сварными сетками, как:

,

где R_s,xy – расчетное сопротивление арматуры сеток;

— коэффициент косвенного армирования сетками,

где — соответственно число стержней, площадь поперечного сечения и длина стержня сетки (в осях крайних стержней) в одном направлении (рис. 49, б);

— то же, в другом направлении;

A_ef – площадь сечения бетона, заключенного внутри контура сеток;

s – расстояние между сетками;

φ – коэффициент эффективности косвенного армирования, определяемый по формуле:

, где , R_s,xy и R_b в МПа.
