Подвеска моего Out-LANcera’а…

За это время, моя машина повидала свою родную подвеску, затем заднюю подвеску от MMC Outlander XL 3.0 и заднюю подвеску от Outlander XL 2.4 и на данный момент на ней стоит смесь всех ЧЕТЫРЕХ подвесок, еще чуток от Evo X)))

Красным обозначены используемые детали.

— Подрамник от Outlander XL 3.0 (рисунок 1) ориг. № 4100A036
— Все рычаги родные, от Lancer X 2.0 2WD кроме продольного, он от Outlander XL 3.0 (рисунок 1)
— Стабилизатор от Outlander XL 2.4 (оригинальный № MN 101507 )
— Втулки стабилизатора от Evo X (оригинальный № 4156A004) У Evo втулок внутренняя поверхность — кевларовая, что уменьшает трение и как следствие улучшает работу стабилизатора и его долговечность.

— Пружины Suplex № по каталогу 20 201 (производство германия) замена пружинам на Outlande XL 2.4 (длиннее на 10 мм, виток толще на 1 мм).
— Амортизаторы задние Kayaba для Lancer X комплектации Invite (клиренс 165 мм), № по каталогу 341455
комплектации Lancer X 2.0 отличаются клиренсом Invite (165 мм.), а Intense (150 мм.) Так что при выборе стоек уточните номера.
— Сайлентблоки все родные Lфncer X 2.0 2ЦВ, пробег 130 уже, пока живут.
— Привода от Outlander XL 3.0 — шли с редуктором и подрамником.
— Ступицы задние от Outlander XL 3.0
— Тормоза задние Outlnder XL 3.0

— Рычаги, амортизаторы, стойки от Lancer X2.0 2WD.
— Привода от 4WD из-за появления раздаточной коробки.
— Тормоза от Outlnder XL 3.0 c с дисками Otto Zimmermann

Источник

Перебираем всю подвеску

Ну вот решил я капитально подойти к вопросу и перебрать всю подвеску, т.к. пока продавать авто не собираюсь и ездить еще долго на нем… 🙂
Вылетели обе шаровые, т.к. не съемные, а на сварку садить не хочется, то меняем 2 рычага
Сзади когда делали развал, то сказали что регулировочный болт уже крутится вместе с с/б — замена развальных тяг вместе с болтами и гайками, т.к. прикорели и их пришлось срезать.
В довесок меняем втулки стабилизатора по кругу.
Ну и конечно пружины по Lesjoforce — спереди стандартные, а сзади усиленные, т.к. не нравится когда висит «жопа» у Аутов, да и к тому же в моем авто 7 мест и когда загружен, то амортизаторы срабатывают аж до отбойников и «жопа» тянется чуть ли не по земле. Плюс возвращаем заводские проставки под передние пружины, т.к. эксперимент со шлангом описанный ранее не сработал.
Ну и конечно после всех манипуляций делаем развал-схождение.

Вопрос где покупать запчасти не стоял, конечно в магазине www.vodila.by. Тут всегда низкие цены и быстрые сроки поставки 😉

Mitsubishi 4013A282 Рычаг подвески правый
Mitsubishi 4013A281 Рычаг подвески левый
Mitsubishi 4056A079 Втулка переднего стабилизатора, 2шт.
Mitsubishi 4156A028 Втулка заднего стабилизатора, 2шт.
Mitsubishi 4117A007 Тяга развальная, 2шт.
Mitsubishi MN184102 Шайба эксцентриковая, 2шт.
Mitsubishi 4117A018 Болт эксцентриковый регулировочный, 2шт.
Mitsubishi MU000763 Гайка крепления, 4шт.
Mitsubishi MU000760 Болт крепления, 2шт.
Mitsubishi 4040A253 Проставка пружины передней нижняя, 2шт.

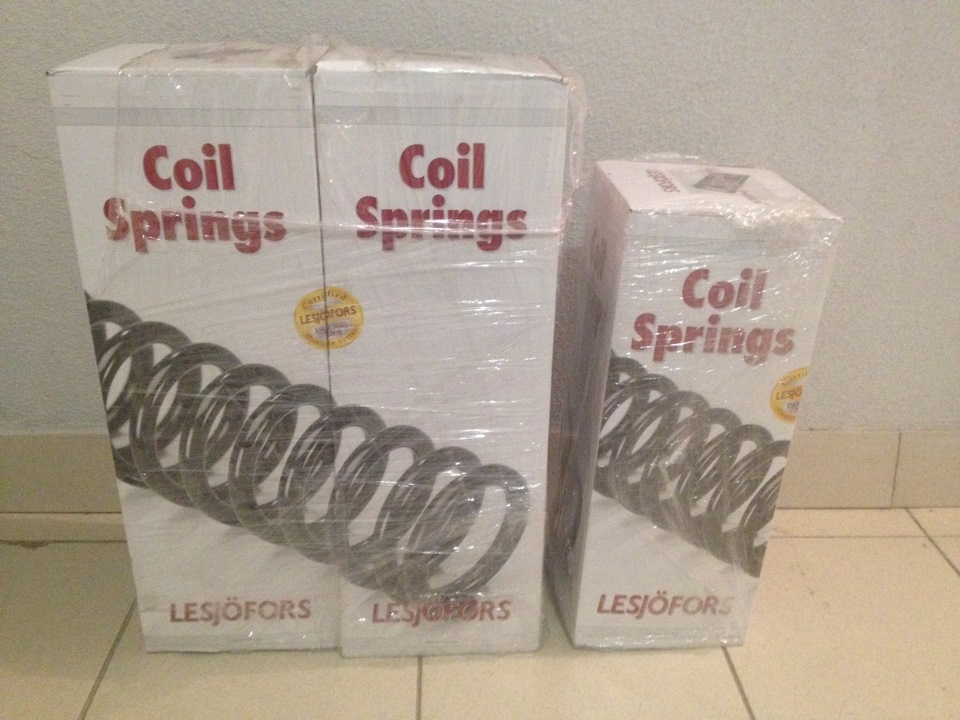

Lesjofors 4059252 Пружина подвески передней, 2шт.
Lesjofors 4215628 HD Пружина подвески задней, 2шт.

Источник

Переборка задней подвески Outlender XL 2.4 2008

Приветствую мужики. Давно собирался. Пробег 115000, задняя подвеска родная, в итоге сайленты уставшие, пружины просевшие, сход развал немного ушедши, болты закисши. Все стандартно.
Что решил поставить я:

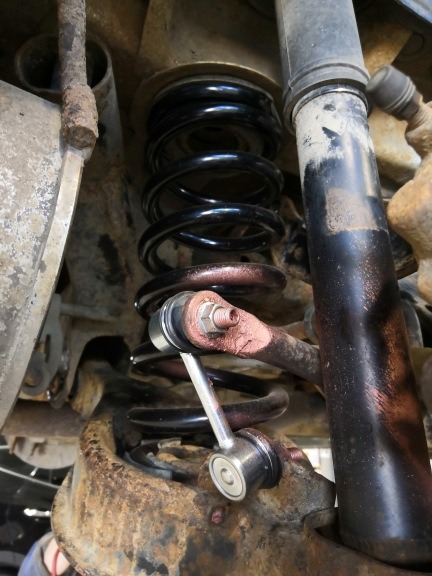

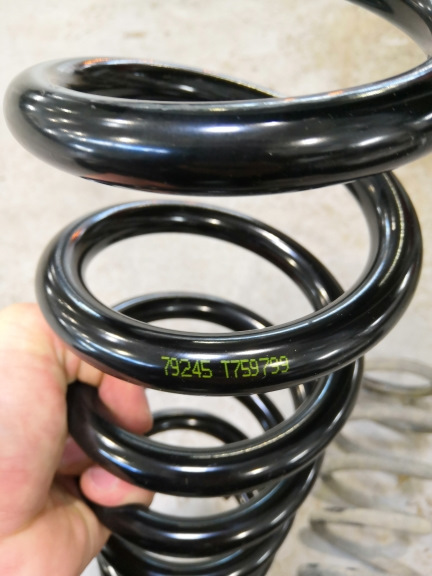

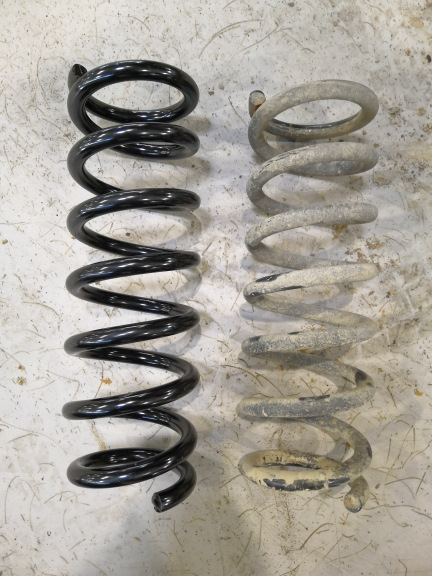

— Пружины зад усиленные Lesjofors 4215628 2542р за шт

— Болты mu000760 275р 6шт (хватило, половина болтов хорошо откручивается)
— Гайки mu000763 80.5р 8шт (хватило)

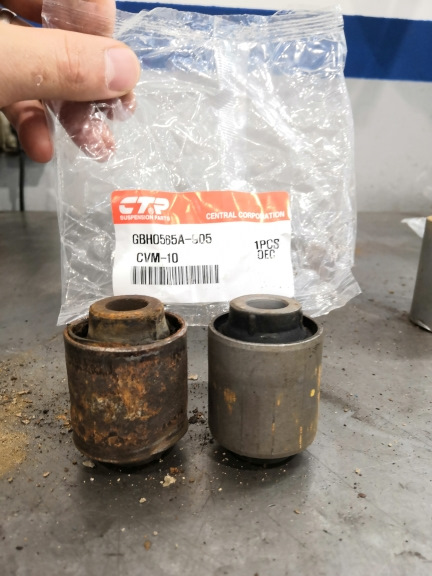

— Сайленты CTR cvm-10 247р 8шт

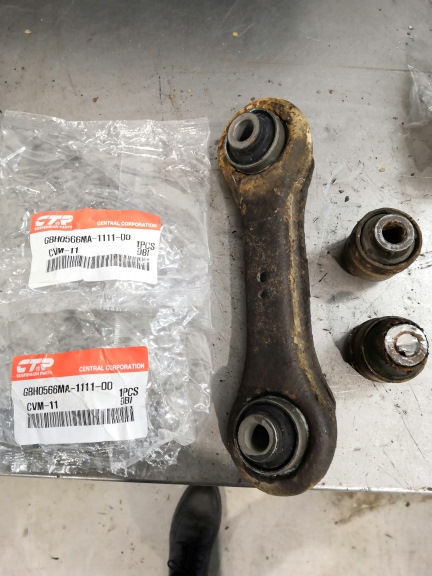

— Сайленты CTR cvm-11 225.6 4шт

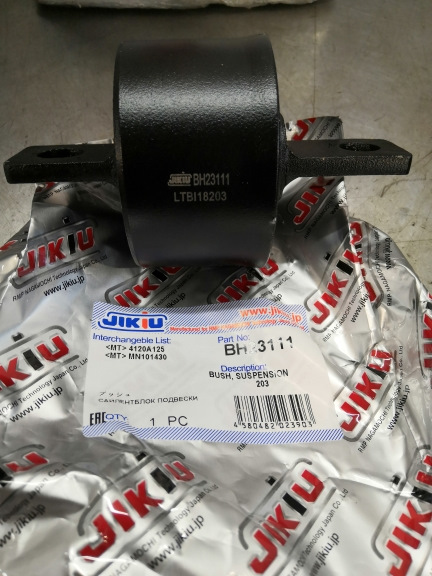

— Ушастые Jikiu BH23111 856р 2шт.

— Втулки стаба Jikiu BL23050 108р 2шт.
— Стойки стаба Jikiu LS23015R / LS23015L 571р за шт.

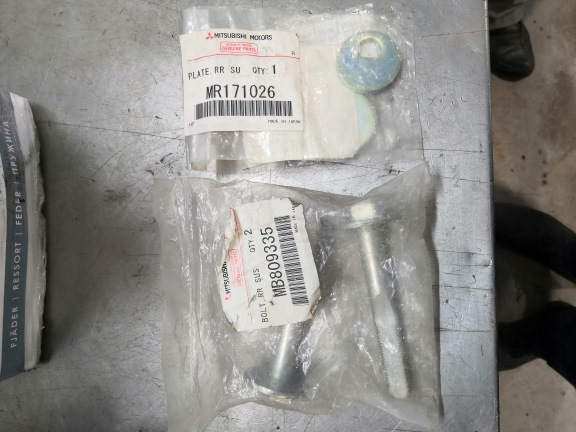

— Болт развальный MB809335 2шт / Шайба MR171026 2шт по счастливой случайности обнаружил в гараже.

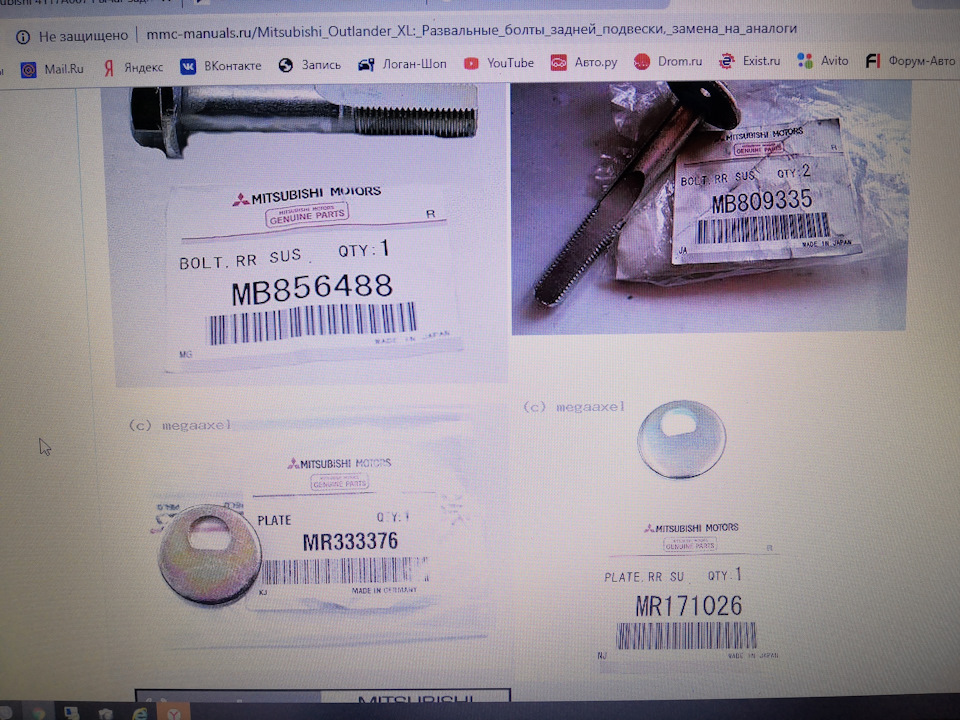

Как известно ориг.развальные болты на ауте полное Г. А вот такие оригинальные аналоги рекомендуют:

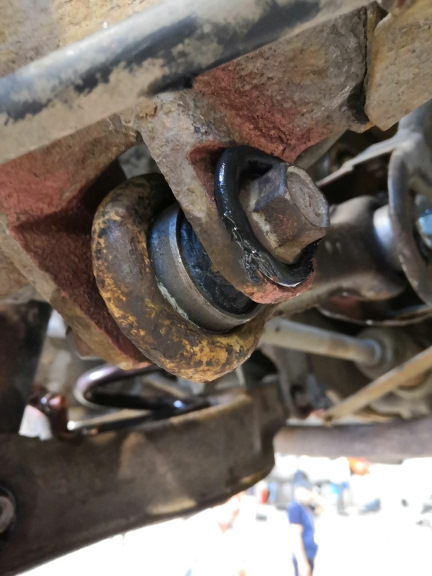

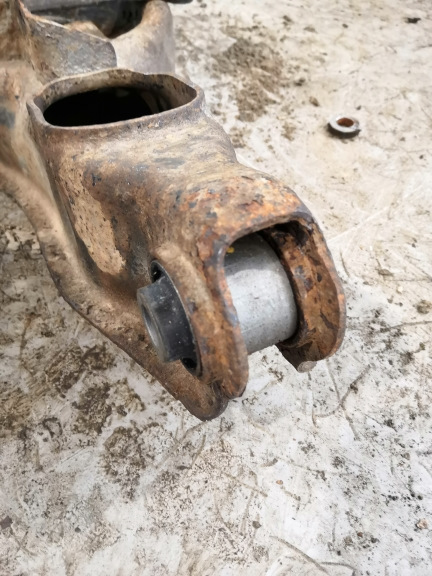

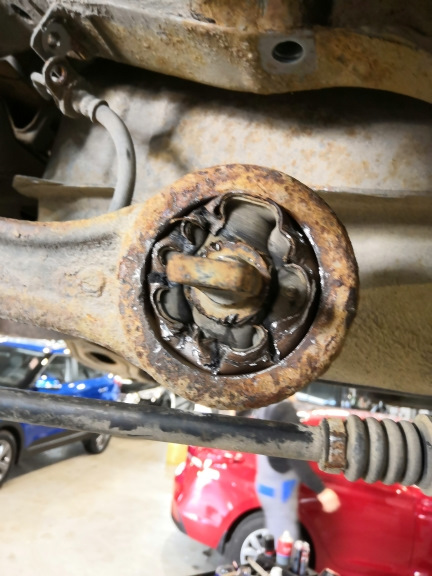

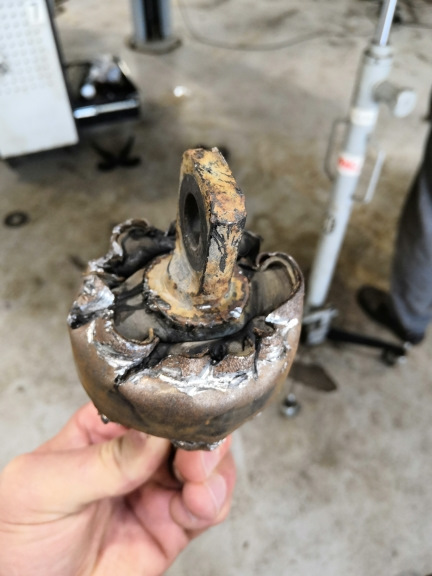

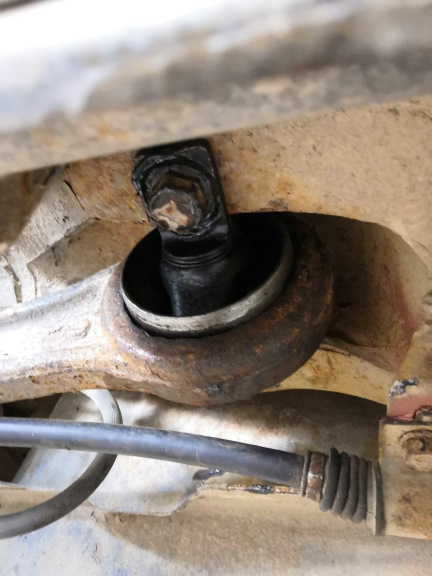

В процессе разбора все крутилось и пилилось по плану. Благого мату наслушались только родные ушастики, никак не хотевшие вылезать с рычагов.

По итогу остался доволен как слон. Забыл правда зафиксировать расстояние от земли до арки до/после, но разница ощутима

Источник

Стук в подвеске Outlander XL — поиск и решения.

Всем большие приветы!)

Поделюсь своим рассказом)) про «головную боль» в подвеске! Фоток много не будет! Будет текст!

20.10.2019 год
Пробег 124 618 км

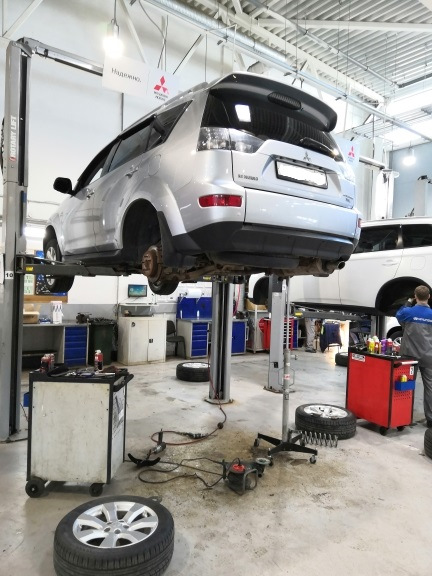

Визит к официальному дилеру для небольшого ТО и диагностики подвески!

Проблем по подвеске не было — НЕ СТУЧАЛО И НЕ БРЯКАЛО!

Был небольшой скрип в подвеске и попросил поменять — Втулки стабилизатора Mitsubishi 4056А079
Рекомендации от дилера:
Порваны пыльники передних амортизаторов — заменить!
Трещины на пыльниках шаровых опор — заменить!

Отлично!) Я сторонник того, чтоб в машине было все исправно и ни каких порванных и потрескавшихся элементов! — РЕШЕНИЕ — Замена!

23.10.2019 год
Пробег 124 858 км
Так как в апреле мес. у дилера на диагностике выявили отпотевание задних амортизаторов, решил и в комплексе поменять их сразу!
Замена задних амортизаторов — KAYABA 349040
Замена пыльников задних амортизаторов — KAYABA 910030
Замена пыльников передних амортизаторов — KAYABA 935304
Замена передних пыльников шаровой опоры — Mitsubishi — 4013А456
Регулировка углов развал-схождения передней оси.

С наступлением холодов НАЧАЛОСЬ! Появился глухой стук, бряк на неровной поверхности, ямках, стыках, лежачих «полицейских»!

Снова диагностика! Приехал к уже знакомым в UMS!
06.11.2019 год
Пробег 126 144 км
Рекомендации:
Заменить задний сайлентблок переднего левого рычага!
Разбито посадочное место сайлентблока заднего поперечного рычага!

Опа! Вот это да… Ну, что же! Надо так надо!

07.11.2019 год
Пробег 126 214 км
Замена сайлентблока переднего рычага (левый задний) — Mitsubishi 4013A426
Замена заднего рычага Mitsubishi 4113A037
Регулировка углов развал-схождения передней и задней оси. — Не могут вывести — правая стойка отклонение на 1 градус — КРИВАЯ СТОЙКА!
Рекомендации:
Заменить передние стойки!

Источник

Задняя подвеска.»Шпаргалка»

Всем привет и здравствуйте!

Так сказать шпаргалка для личного пользования, и может быть полезная информация для форумчан при ремонте задней подвески.

Был составлен перечень деталей и узлов задней подвески, которые требуют замены сегодня или потребуют в будущем.

Далее приведены три схемы с ссылками на порядковые номера деталей, с наименованием и количеством деталей устанавливаемых на авто.

Количество деталей указано с учетом замены с левой и правой стороны задней подвески.

Пружина задней подвески (Схема 1)
1. Проставка пружины задней (верхняя) Mitsubishi 4140A144, 2 шт.
2. Проставка пружины подвески задней (нижняя) Mitsubishi 4140A043, 2 шт.
3. Пружина задней подвески, усиленная Lesjofors 42 156 28 (ШП28), 2 шт.

Стабилизатор задний (Схема 1)
4. Стойка стабилизатора заднего левая CTR CLM-34.
5. Стойка стабилизатора заднего правая CTR CLM-33.
6. Втулка заднего стабилизатора Mitsubishi 4156A028, 2 шт.

Рычаг задней подвески (косточка) (Схема 2)
7. Рычаг задней подвески (косточка) Mitsubishi 4117A007, 2 шт.
8. Гайка крепления заднего нижнего поперечного рычага (косточки) Mitsubishi MU 000763, 2 шт.
9. Шайба эксцентриковая Mitsubishi MN 184102, 2 шт.
10. Болт крепления заднего нижнего поперечного рычага (косточки) эксцентриковый Mitsubishi 4117A018, 2 шт.
11. Болт крепления заднего нижнего поперечного рычага (косточки) внешний Mitsubishi MU 000760, 2 шт.
12. Гайка крепления заднего нижнего поперечного рычага (косточки) Mitsubishi MU 000763, 2 шт.

Рычаг задней подвески поперечный верхний (Схема 2)
13. Рычаг задней подвески поперечный верхний (банан) Mitsubishi 4110A085, 2 шт.
14. Болт крепления заднего нижнего поперечного рычага (банан) внешний Mitsubishi MU 000760, 4 шт.
15. Гайка крепления заднего нижнего поперечного рычага (банан) Mitsubishi MU 000763, 4 шт.

Продольный задний рычаг (Схема 2)
16. Сайлентблок продольного заднего рычага Mitsubishi 4120A181, 2 шт.
17. Болт крепления продольного заднего рычага Mitsubishi MU 000995, 4 шт.

Задний нижний поперечный рычаг (Схема 2)
18. Сайлентблок заднего нижнего поперечного рычага Mitsubishi MN 100110, 4 шт.
19. Болт крепления заднего нижнего поперечного рычага внешний Mitsubishi MU 000760 4 шт.
20. Гайка крепления заднего нижнего поперечного рычага Mitsubishi MU 000763 4 шт.

Амортизатор задний (Схема 3)
21. Гайка переднего амортизатора Mitsubishi MS440002 2 шт.
22. Шайба крепления верхней опоры заднего амортизатора верхняя Mitsubishi MB 242360 2 шт.
23. Гайка крепления опоры амортизатора Mitsubishi MF 434105 4 шт.
24. Опора стойки амортизатора Mitsubishi 4140A505 2 шт.
25. Втулка опоры амортизатора Mitsubishi MR 594612 2 шт.
26. Втулка буфера задней опоры амортизатора Mitsubishi MR 554373 2 шт.
27. Втулка заднего амортизатора верхняя Mitsubishi MR 594613 2 шт.
28. Шайба Mitsubishi 9076A001 2 шт.
29. Отбойник пыльник амортизатора заднего Mitsubishi 4155A049 2 шт.
30. Амортизатор задний газомасляный Mitsubishi 4162A050 2 шт. (заменители писать не стал, по арт. можно найти в каталоге на любой вкус, цвет, качество и цену ).
31. Гайка крепления заднего амортизатора (нижняя) Mitsubishi MU 000763 2 шт.
32. Болт крепления (нижний) амортизатора заднего Mitsubishi MU 001123 2 шт.

Также интересно Ваше мнение и рекомендации по данному списку.
