Что такое короткие волны

Особенности распространения коротких волн

К коротким волнам относятся радиоволны длиной от 100 до 10 м (частоты 3-30 МГц). Преимуществом работы на коротких волнах по сравнению с работой на более длинных волнах является то, что в этом диапазоне можно создать направленные антенны. Короткие волны могут распространяться как земные и как ионосферные.

С повышением частоты сильно возрастает поглощение волн в полупроводящей поверхности Земли. Поэтому при обычных мощностях передатчика земные волны коротковолнового диапазона распространяются на расстояния, не превышающие нескольких десятков километров. Расчет напряженности электрического поля для поверхностной волны можно проводить в зависимости от высоты расположения антенн над поверхностью Земли по формуле Шулейкина-Ван-дер-Поля (1.0).

Ионосферной волной короткие волны могут распространяться на многие тысячи километров, причем для этого не требуется передатчиков большой мощности. Поэтому в настоящее время короткие волны используются главным образом для связи и вещания на большие расстояния.

Рассмотрим основные особенности ионосферного распространения коротких волн.

Расстояние скачка зависит от высоты отражающего слоя, рабочей частоты и диаграммы направленности антенны в вертикальной плоскости; оно меняется в зависимости от времени года, сезона и уровня солнечной активности. В среднем максимальное расстояние скачка принимают равным: при отражении от слоя 4000 км, при

Если ионосфера однородна в горизонтальном направлении, то O01=O02 и траектория волны симметрична. Обычно излучение происходит в некотором спектре углов, так как ширина диаграммы направленности коротковолновых антенн в вертикальной плоскости составляет 10-15¦ (см. рис. 2.1). Минимальное расстояние скачка, для которого выполняется условие отражения
(2.01)
при O01=O02, называют расстоянием зоны молчания. Углы выхода больше O0xp дают ряд траекторий, причем оптимальные условия радиосвязи выполняются, если угол прихода волны на заданное расстояние соответствует углу максимального излучения антенны (луч 2 на рис. 2.1).

Чтобы волна могла быть принята на определенном расстоянии от передатчика, во-первых, должно выполняться условие отражения волны от ионосферы (2.01) и, во-вторых, напряженность электрического поля полезного сигнала в данном месте должна превышать уровень помех. Эти два условия ограничивают диапазон применимых рабочих частот.

Для отражения волны необходимо, чтобы рабочая частота была не выше значения, определяемого формулой (2.01). Из этого условия выбирают максимальную применимую частоту (МПЧ), являющуюся верхней границей рабочего диапазона для данного расстояния.

Второе условие ограничивает рабочий диапазон снизу: чем ниже рабочая частота (в пределах коротковолнового диапазона), тем сильнее поглощение волны в ионосфере. Наименьшую применимую частоту (НПЧ) определяют из условия, что при данной мощности передатчика напряженность электрического поля сигнала должна превышать уровень шумов, а следовательно, поглощение сигнала в слоях ионосферы должно быть не больше допустимого.

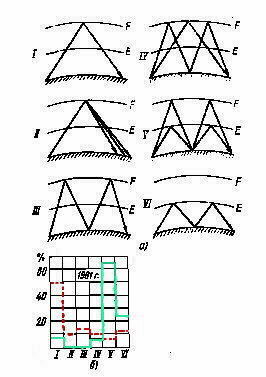

Ионосфера имеет несколько максимумов ионизации, вблизи которых могут отражаться радиоволны. В зависимости от рабочей частоты, угла 60 и состояния ионосферы отражение может происходить в той или иной области ионосферы: при этом возможны различные траектории распространения волн. Как показала статистическая обработка многочисленных наблюдений, на трассе протяженностью до 3000 км наиболее часто наблюдаются модели траекторий распространения радиоволн, изображенные на рис. 2.2, а. Частота случаев появления каждой из моделей распространения характеризуется гистограммами рис. 2.2, б.

На линии протяженностью 1500 км наиболее часто одновременно приходят волны, дважды отраженные от слоев F а Е (модель V); на линии протяженностью 3000 км распространение происходит чаще путем одного отражения от слоя F. В годы минимума солнечной деятельности часто наблюдается отражение только от слоя F. Преимущественной модели траектории распространения волны не существует. Вероятность появления той или иной модели зависит от протяженности трассы и уровня солнечной активности.

Помимо перечисленных моделей, возможны случаи аномального распространения радиоволн. Аномальное распространение может возникнуть при появлении на пути волны спорадического слоя E5, от которого могут отражаться более короткие волны, вплоть до метровых.

Существенное влияние на распространение коротких волн оказывает неоднородность ионосферы в горизонтальном направлении.

Градиенты критических частот максимальны в утренние часы, когда величина их достигает 0,4 МГц на 100 км. Градиенты критических частот возрастают с увеличением солнечной активности.

В горизонтально неоднородной ионосфере нарушается симметрия траектории, изменяется время группового запаздывания, расстояние скачка, величины МПЧ.

Замирания коротких волн

Прием коротких радиоволн всегда сопровождается измерением во времени уровня принимаемого сигнала, причем это изменение носит случайный характер. Такое явление называют замираниями сигнала.

Очевидно, что при наличии замираний можно говорить только о вероятности появления того или иного уровня сигнала. Различают быстрые и медленные замирания сигнала.

Основной причиной быстрых замираний сигнала является многолучевое распространение радиоволн. Чаще всего причиной замираний служит приход в точку приема двух лучей, распространяющихся путем одного и двух отражений от ионосферы, как показано на рис. 2.1. Поскольку два луча (1 и 3) проходят различные пути, фазы их неодинаковы. Изменения электронной плотности, непрерывно происходящие в ионосфере, приводят к изменению длины пути каждого из лучей, а следовательно, и к изменению разности фаз между лучами. Для изменения фазы волны на 180¦ достаточно, чтобы длина пути изменилась на /2, т. е. на 5-50 м. Такие незначительные изменения длины пути могут происходить непрерывно, поэтому, колебания напряженности электрического поля в диапазоне коротких волн являются частыми и глубокими.

Помимо этого, замирания сигнала вызываются рассеянием радиоволн на неоднородностях ионосферы и интерференцией рассеянных волн. Интерференция обыкновенной и необыкновенной составляющих магниторасщепленной волны также приводит к замираниям.

Кроме интерференционных замираний сигнала, на коротких волнах имеют место поляризационные замирания. Причиной поляризационных замираний является поворот плоскости поляризации волны при распространении ее в направлении силовых линий магнитного поля Земли.

Если, например, передающая и приемная антенны представляют собой горизонтальные вибраторы, то излученная горизонтально-поляризованная волна после прохождения в ионосфере претерпит поворот плоскости поляризации. Угол поворота меняется с изменением электронной плотности ионосферы. Поэтому направление вектора напряженности электрического поля относительно приемной антенны непрерывно меняется, что приводит к колебаниям э. д. с., наводимой в антенне.

На практике все указанные причины замираний сигнала действуют одновременно. Замирания характеризуются их скоростью. Скорость замираний показывает, какое число раз п в единицу времени огибающая амплитуды сигнала пересекает в положительном направлении заданный уровень сигнала.

Наблюдения показали, что при быстрых замираниях для уровней напряженности поля, превышаемых в 90% времени, средняя величина n = 12 в минуту.

Важной характеристикой замираний является закон распределения огибающей амплитуды сигнала. Быстрые замирания хорошо описываются законом распределения Релея (при интервалах наблюдения 3-7 мин). Помимо быстрых замираний, наблюдаются медленные замирания, для выявления которых необходимо вести наблюдения в течение 40-60 мин. Причиной этих замираний является изменение поглощения радиоволн в ионосфере. Распределение огибающей амплитуды сигнала при медленных замираниях подчиняется нормально логарифмическому закону со стандартным отклонением порядка 8 дБ.

Для борьбы с замираниями применяют различные методы, например, прием на антенны с узкой диаграммой направленности, ориентированной так, чтобы принимался только один луч.

Однако направление прихода луча меняется в течение суток, поэтому необходимо предусматривать возможность изменения направления максимума диаграммы направленности антенны. Такая приемная антенна является сложной и громоздкой.

Эффективным является также прием на разнесенные антенны. Дело в том, что увеличение и уменьшение напряженности электрического поля происходят не одновременно даже на сравнительно небольшой площади земной поверхности. В то время как в месте расположения одной антенны уровень напряженности поля мал, вблизи второй антенны на расстоянии в несколько длин волн (сто или несколько сотен метров) от первой напряженность электрического поля оказывается достаточной для приема.

При разнесении точек наблюдения вдоль трассы масштаб корреляции возрастает. В практике коротковолновой связи используют обычно две антенны, разнесенные на расстояние L=10 лямбд. Сигналы складывают после детектирования. Эффективным является разнесение антенн по поляризации, т. е. одновременный прием на вертикальную и горизонтальную антенны с последующим сложением сигналов.

Указанные меры борьбы действенны только для исключения быстрых замираний, медленные изменения сигнала не устраняются.

Диапазоны частот и виды излучения. Владислав Чугуров: Любительская радиосвязь. Справочник.

Радиолюбителям для работы в эфире выделены следующие КВ-диапазоны:

В этой таблице перечислены все КВ-диапазоны. В левой части таблицы указана длина волны каждого из диапазонов (в метрах), в правой соответствующая этому диапазону частота (в мегагерцах).

Частотное планирование любительских диапазонов

«планирование» заимствовано авторами данного сайта с сервера Кубанских радиолюбителей

Где и каким видом связи можно работать в эфире радиолюбителям

Источник

Короткие волны

Смотреть что такое «Короткие волны» в других словарях:

Короткие волны — (также декаметровые волны) диапазон радиоволн с частотой от 3 МГц (длина волны 100 м) до 30 МГц (длина волны 10 м). Короткие волны отражаются от ионосферы с малыми потерями. Поэтому, путём многократных отражений от ионосферы и поверхности… … Википедия

КОРОТКИЕ ВОЛНЫ — радиоволны длиной от 10 до 100 м. Отражаются от ионосферы и земной поверхности, что позволяет осуществлять радиосвязь на большие расстояния (в несколько тыс. км). Короткие волны широко применяются для радиосвязи и радиовещания … Большой Энциклопедический словарь

КОРОТКИЕ ВОЛНЫ — (декаметровые волны) радиоволны в диапазоне длин волн от 10 до 100 м (30 3 МГц). На характер их распространения сильно влияет ионосфера Земли. Загоризонтное распространение К. в. осуществляется преим. путём их отражения от ионосферы или… … Физическая энциклопедия

КОРОТКИЕ ВОЛНЫ — (Short waves) электромагнитные волны, расположенные в диапазоне 50 100 м (частоты 6000 30000 килоциклов). К. В. распространяются не параллельно земной поверхности, как длинные волны, а пучком, направленным под некоторым углом к горизонту.… … Морской словарь

короткие волны — KB Участки диапазонов гектометровых и декаметровых волн, предназначенные для радиовещания и определенных служб радиосвязи. Примечание Указанный терминыдопустимык применению для тех служб радиосвязи, которым распределены определенные полосы… … Справочник технического переводчика

короткие волны — радиоволны длиной от 10 до 100 м. Отражаются от ионосферы и земной поверхности, что позволяет осуществлять радиосвязь на большие расстояния (в несколько тыс. км). Короткие волны широко применяются для радиосвязи и радиовещания. * * * КОРОТКИЕ… … Энциклопедический словарь

короткие волны — trumposios bangos statusas T sritis automatika atitikmenys: angl. short waves vok. kurze Wellen, f rus. короткие волны, f pranc. ondes courtes, f … Automatikos terminų žodynas

короткие волны — trumposios bangos statusas T sritis fizika atitikmenys: angl. short waves vok. Kurzwellen, f rus. короткие волны, f pranc. ondes courtes, f … Fizikos terminų žodynas

Короткие волны — 22. Короткие волны KB Участки диапазонов гектометровых и декаметровых волн, предназначенные для радиовещания и определенных служб радиосвязи Источник: ГОСТ 24375 80: Радиосвязь. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации

КОРОТКИЕ ВОЛНЫ — радиоволны дл. от 10 до 100 м. Отражаются от ионосферы и земной поверхности, что позволяет осуществлять радиосвязь на большие расстояния (в неск. тыс. км). К. в. широко применяются для радиосвязи и радиовещания … Естествознание. Энциклопедический словарь

Источник

Короткие волны

Короткие волны (также декаметровые волны) — диапазон радиоволн с частотой от 3 МГц (длина волны 100 м) до 30 МГц (длина волны 10 м).

Короткие волны отражаются от ионосферы с малыми потерями. Поэтому, путём многократных отражений от ионосферы и поверхности Земли, они могут распространяться на большие расстояния. Короткие волны используются для радиовещания, а также для любительской и профессиональной радиосвязи. Качество приёма при этом зависит от различных процессов в ионосфере, связанных с уровнем солнечной активности, временем года и временем суток. Так днём лучше распространяются волны меньшей длины, а ночью — большей. Для связи между наземными станциями и космическими аппаратами они непригодны, так как не проходят сквозь ионосферу.

На коротких волнах наблюдаются замирания — изменение уровня принимаемого сигнала, они проявляются как кратковременное снижение амплитуды несущей частоты или вовсе пропадание последней. Замирания возникают из-за того, что радиоволны от передатчика идут к приёмнику разными путями, в разной фазе и, интерферируя на антенне приёмника, могут ослаблять друг друга.

Содержание

Влияние слоев ионосферы на распространение радиоволн в КВ-диапазоне

Слой F2 — самый верхний из ионизированных слоев ионосферы. Концентрация этого слоя повышается днем, летом она выше, чем зимой. Максимальное распространение для связи одним скачком до 4000 км. Чем выше концентрация слоя, тем более высокая частота может ещё отразиться от ионосферы. Максимальная частота, при которой происходит отражение, называется максимально передаваемой частотой — МПЧ. С увеличением угла отражения МПЧ увеличивается.

Слой F1 — существует только днем. Максимальное распространение для связи одним скачком до 3000 км. Ночью сливается со слоем F2.

Слой Е — отражающий слой, наименее подвержен солнечной активности. Максимальное распространение для связи одним скачком до 2000 км. МПЧ зависит только от угла отражения.

Слой Еs — слой Е спорадический. Возникает спорадически (изредка), чаще в экваториальных широтах. Характеристики как у слоя Е.

Слой D — самый нижний из ионизированных слоев ионосферы и единственный поглощающий слой для радиоволн КВ диапазона. Существует только днем. Ночью исчезает. При исчезновении слоя D ночью, становится возможен прием слабых и далеко расположенных радиостанций. Из-за уменьшения МПЧ отражаемой слоем F2 и увеличением помех из-за пропадания слоя D, ночью, профессиональная радиосвязь в КВ диапазоне затруднена.

«Аврора» — отражения радиоволн от северного сияния. Таким видом связи впервые воспользовался Румянцев Г. А., легендарный советский радиолюбитель, радиоспортсмен и конструктор.

Прогноз МПЧ — расчет МПЧ производится по месячным, пятидневным и ежедневным прогнозам. В России эти прогнозы выдаются Институтом земного магнетизма, ионосферы и распространения радиоволн им. Н. В. Пушкова Российской Академии наук (ИЗМИРАН).

Вещательные диапазоны КВ

Радиовещание на КВ ведется на участках с длиной волны около:

Дневные поддиапазоны — 11, 13, 16, 19 метров, ночные — 75, 65, 52, 49, 41, 31 метр

Любительские диапазоны КВ

В первые десятилетия существования радио считалось, что волны короче 250 м малопригодны для практических целей. Поэтому весь КВ диапазон был предоставлен в распоряжение любителей-энтузиастов для экспериментов. Первым законодательным актом, регламентировавшим любительскую радиосвяэь, был «Закон о радио», принятый Конгрессом США в 1912 г. По мере совершенствования техники радиосвязи выяснилось, что при определенных условиях на КВ возможна связь на дальние расстояния даже при минимальной мощности передатчика. В настоящее время для любительской связи на КВ выделены строго определённые диапазоны частот, которые несколько отличаются для разных стран мира. Так, в Российской Федерации «Инструкция по регистрации и эксплуатации любительских радиостанций» устанавливает для любительской службы следующие диапазоны:

Ссылки

Источник

Что такое короткие волны

АЗБУКА КОРОТКИХ ВОЛН 2011

Для радиоклубов и начинающих радиолюбителей.
Книга И. В. Казанского в обработке.
А.В. Смирнов RV6LML. 2011 год.

АЗБУКА КОРОТКИХ ВОЛН.

Настоящим центром советской радиотехники стала Нижегородская лаборатория. Руководивший ею М. А. Бонч-Бруевич высоко ценил творческий энтузиазм радиолюбителей и привлекал их к сотрудничеству. Работал в лаборатории и Федор Алексеевич Лбов. Радиотехника интересовала его с давних пор. В 1923 году он даже получил специальное разрешение от Нижегородского исполкома на эксперименты с радиостанцией «мощностью не более половины лошадиной силы и длиной волны не более 200 метров». (Не ниже 1,5МГц). Почему «не более»? А дело в том, что в те годы вся служебная радиосвязь велась на длинных и средних волнах. Эти волны меньше поглощаются земной поверхностью и могут распространяться на большие расстояния. Короткие же волны, на расстоянии около ста километров от передатчика, уже затухают. Поэтому они поначалу были признаны непригодными для серьезной радиосвязи и предоставлены для экспериментов радиолюбителям, которых и называть-то даже стали «коротковолновиками». Как-то в руки к Ф. А. Лбову попали радиолюбительские журналы других стран. И, как он вспоминал позже, «дух захватило от волнения». Оказалось, что на этих «бросовых» волнах радиолюбители ухитрялись перекрывать Атлантический океан, работать из Европы с Австралией на расстоянии около 20 тысяч километров. Одним словом, «загорелся» радиолюбитель! Несмотря на трудности с радиодеталями, Ф. А. Лбов вместе со своим сослуживцем В. М. Петровым собрали передатчик мощностью 15 Вт, и в зимний вечер 15 января 1925 году полетели в эфир сигналы первой российской любительской коротковолновой радиостанции R1FL (этот позывной расшифровывается так: Россия, первая, Федор Лбов). Приемник еще не был готов, поэтому энтузиасты посылали «в пространство» свой адрес и, проработав около часа, разошлись. А через сутки пришла телеграмма из Ирака: передача R1FL была принята на расстоянии трех тысяч километров! А потом пошли и двусторонние любительские связи: Англия, Франция, Австралия. Летом В. М. Петров выехал в командировку в Ташкент. Около месяца Петров и Лбов регулярно встречались в эфире, обменивались новостями…

Первые успехи экспериментаторов воодушевили массу энтузиастов.

И ПЕНСИОНЕР И ШКОЛЬНИК

Есть, однако, увлечение совсем особого рода. Оно позволяет объединить воедино азарт охотника и страсть коллекционера, заставляет заниматься конструированием,
требует умения говорить на иностранных языках, побуждает знакомиться с географией и радиотехникой. Вы, конечно, догадались, что речь идет о коротковолновом радиолюбительстве.

Чем же привлекают короткие волны столь несхожих между собой людей? Чтобы ответить на этот вопрос, попробуем понять, в чем состоит суть коротковолнового любительства. Мы уже говорили, что короткие волны распространяются на дальние расстояния, отражаясь от ионизированных слоев атмосферы (ионосферы) и поверхности Земли. При этом какая-то часть энергии радиоволн неизбежно поглощается. Степень отражения и поглощения энергии зависит от степени ионизации ионосферы, то есть от солнечной активности. А эта активность очень непостоянна и может резко меняться даже в течение одних суток. Поэтому, включая радиостанцию, никогда наперед не знаешь, что тебя ждет: тишина пустого эфира или «куча мала» из сигналов дальних радиостанций.

Наконец (ура!), «самая дальняя, самая интересная, самая необычная» связь установлена. Но что это? Теперь она уже не кажется вам «самой-самой». Более того, вы просто уверены, что «самая-самая» еще впереди. И азарт ваш ничуть не охладел, напротив, установленная связь его только подогрела.

Приходит время, когда дальняя связь перестает быть редкостью. В течение часа вам удается заочно побывать и на экзотическом острове Тринидад, и в Конго, и в Канаде, и во Франции, и на Филиппинах. Такому темпу кругосветного путешествия наверняка позавидовал бы сам Жюль Верн. И в этих встречах с давними знакомыми (а у вас уже появились постоянные корреспонденты в разных точках земного шара) есть какая-то особая романтика.

. Джон из Аделаиды сообщил, что погода у них пасмурная, но теплая. Хосе из Коста-Рики только что построил новую антенну и просит оценить громкость его сигнала. Токиец Маса делится своей радостью: он после долгих попыток, наконец, установил связь с редкой станцией…

Если бы у вас два-три года назад спросили, а где она находится, эта Коста-Рика, или в каком краю надо искать город Аделаиду, вы бы, наверное, только пожали плечами. А теперь, даже не сверяясь с картой, вы можете ориентироваться и в Азии, и в Африке, и в Океании. Да и теперешний уровень знания английского не идет ни в какое сравнение с тем, чего удалось добиться за целых пять лет изучения в школе.

КАК ВСТРЕТИТЬСЯ В ЭФИРЕ?

Нечто подобное применяют и коротковолновики, с тем, правда, отличием, что не всегда встреча планируется обоими корреспондентами. Чаще радиолюбитель просто ведет в эфире поиск и устанавливает связь с той станцией, которая интересует его больше всего. Бывают, однако, случаи и двусторонней договоренности, когда оба корреспондента заранее уславливаются о проведении радиосвязи.

УКВ-диапазоны (указаны самые популярные)
2-метровый (144,000-146,000 МГц),
70-сантиметровый (430,000-440,000 МГц),
23-сантиметровый (1,260-1,300 ГГц),
и другие (высокочастотные) радиолюбительские УКВ диапазоны.

Кроме этого разрешен низкочастотный ДВ-диапазон
2,2-километровый (135,7-137,8 кГц)

ПРИМЕЧАНИЕ: В разных странах количество диапазонов и полосы частот несколько отличаются.
Необходимо следовать инструкциям по эксплуатации любительских радиостанций последнего года выпуска,
где указаны полосы частот, виды излучения и мощности, разрешенные на передачу для разных категорий радиостанций.

Солнечная радиация вызывает ионизацию верхнего слоя атмосферы, названного поэтому ионосферой. По своему составу она представляет собой сильно разреженный газ, в котором имеются свободные электроны, ионы и молекулы. При увеличении солнечной радиации число свободных электронов и ионов увеличивается, следовательно, растет и электрическая проводимость газа. При уменьшении радиации проводимость падает из-за воссоединения свободных электронов и ионов в молекулы. Падающая на ионосферу радиоволна взаимодействует со свободными электронами, в результате чего может произойти ее преломление, частичное или полное отражение. Во всех случаях происходит также поглощение, потеря некоторой части энергии радиоволн. В зависимости от электропроводимости ионосферы и частоты радиоволны может преобладать тот или иной физический процесс, что и приводит либо к наличию, либо к отсутствию прохождения.

Нетрудно заметить, что при однократном отражении радиоволны связь возможна на какое-то ограниченное расстояние (обычно оно не превышает 4 тыс. км). Но мы знаем, что радиолюбители не раз устанавливали связи даже с антиподами. Для таких связей необходимы условия, позволяющие радиоволнам многократно отражаться от ионосферы и поверхности Земли. Это так называемое многоскачковое распространение. Естественно, оно и наблюдается реже односкачкового, и поглощение энергии при нем гораздо больше. Оценивая ожидаемые условия распространения радиоволн, коротковолновик выбирает наиболее оптимальные время и диапазон для установления связи с интересующим его корреспондентом или районом земного шара. Большую помощь при этом могут оказать прогнозы прохождения радиоволн, публикуемые на веб-сайтах и в радиолюбительских журналах.

Приблизительно можно сказать, что дальнее прохождение можно ожидать :

Кроме диапазона и времени связи, коротковолновик выбирает вид излучения. Раньше основная масса радиолюбителей мира работала телеграфом, используя амплитудную манипуляцию незатухающих радиосигналов телеграфным кодом CW (азбукой Морзе). Сейчас основным выдом связи стала телефония с однополосной модуляцией SSB (USB/LSB). Надо сказать, что амплитудная модуляция (AM) на любительских КВ диапазонах встречается очень редко: ее вытеснила более совершенная однополосная.
На УКВ популярна узкополосная телефония с частотной модуляцией (FM), работа через радиолюбительские ретрансляторы.
Кроме этого радиолюбители с интересом используют и цифровые виды связи при помощи компьютера. Радиосвязи любителей с космическими аппаратами на УКВ (как голосом, так и цифровыми видами связи) тоже не редкость.

Чтобы по позывному можно было определить страну, которой принадлежит радиостанция, по международному соглашению каждой стране выделены группы начальных знаков позывных. Так, России выделены буквы RA-RZ, R, UA-UI, U. С этих знаков и начинаются все позывные любительских радиостанций России.
А вот для примера некоторые группы начальных знаков (префиксов) позывных некоторых стран:

На данной картинке изображена для примера простая QSL-карточка. Это карточка-квитанция, подтверждающая проведение радиосвязи. Подобными карточками радиолюбители обмениваются по почте или через специальные QSL-бюро. На ней указываются:

Ваш позывной (крупно), страна и область. В специальную таблицу заносятся : позывной корреспондента (TO RADIO), дата проведения связи (DAY-MO-YEAR), всемирное время по Гринвичу (UTC, UT или GMT), частота диапазона (MHz или BAND), как вы оценили принятый сигнал (RS или RST) и вид связи (2-WAY или MODE).

Карточки имеют размер приблизительно 9 на 14 см. Изготавливаются обычно в типографии из плотной бумаги и имеют вольное оформление. Встречаются как односторонние, так и двухсторонние.

Вот ещё некоторые популярные выражения в утвердительной форме:

Например, в скобочках приведена телеграфная радио-мелодия буквенного знака:

Стандартный голосовой радиообмен (QSO) выглядит следующим образом:

На частоте работает, дает «общий вызов» любительская станция UA0LAA.
«Общий вызов» (CQ) звучит так:

(UA0LAA услышал и приглашает UA3AAA)

По этой же схеме может быть проведено “типовое” QSO» на английском языке. Выберем в корреспонденты нашему Юрию англичанина G2BB.
Он также дает общий вызов CQ (це-кью) :

Мы пока говорили о связях, проведенных телефоном. Однако их схемы сохраняются и при телеграфных QSO. Правда, в этом случае практически весь текст состоит из кодовых фраз и слов. Итак, попробуем перевести телефонную связь с G2BB на язык телеграфа:

Из сказанного можно сделать вывод: для того чтобы проводить любительские радиосвязи, весьма желательно знать разговорный английский язык. А как быть, если вы знаете не английский, а французский? Ну и что ж, по крайней мере, с коротковолновиками Франции вы будете работать на их языке. Кстати, французский распространен в ряде стран Африки и в Канаде. А, зная испанский, вы сможете разговаривать с радиолюбителями многих стран Южной Америки. Однако изучить хотя бы основы английского языка все же необходимо, чтобы иметь возможность проводить связь с коротковолновиками любой страны. Сделать это не так уж трудно, следует лишь запомнить набор стандартных фраз любительской радиосвязи да поработать над их произношением. Естественно, если вы собираетесь использовать только телеграф, серьезного изучения иностранного языка не требуется, надо знать лишь язык международных кодовых сокращений.

Выход в эфир радиолюбителя накладывает на него большую ответственность. Современные перегруженные диапазоны можно сравнить с оживленными центральными улицами больших городов, по которым непрерывной вереницей движутся тяжелые грузовики, переполненные автобусы и троллейбусы, юркие малолитражки. Сесть за руль машины можно, только хорошенько ознакомившись с правилами движения и научившись управлять ею. Иначе можно стать виновником аварии.

Приобретая определенный опыт, начинающий радиолюбитель может оформить свой позывной для работы в эфире на индивидуальной любительской радиостанции. Он обязан: иметь опыт наблюдения за работой любительских радиостанций в эфире, знать основы проведения радиосвязи, основные значения Q-кода, приблизительное устройство антенн и радиостанции, технику безопасности. Если он выполнил эти требования и сдал экзамен на любительскую квалификационную категорию, он может получить свидетельство об образовании позывного сигнала 3-ей категории и свидетельство о регистрации любительской радиостанции. С этими двумя документами он может выходить в эфир на определённых участках нескольких любительских КВ (10, 15, 40, 80, 160 метров) и УКВ диапазонов. Существует и 4 категория, позволяющая использовать только УКВ любительские диапазоны.

В дальнейшем вы можете приобрести хороший опыт работы в эфире и сдать экзамен на 2-ю категорию, а со знанием телеграфа даже на 1-ю категорию с возможностью работать на всех любительских диапазонах.

Смирнов А.В. RV6LML.
До встречи в эфире!
73!
