Установка короба с сабом в багажник
Итак настал долгожданный заключительный и самый приятный момент в построении автозвука — установка саба))
Проводка сделана, фронт собран, усилки прикрученны, подключены и на сцену выходит батя: DeafBonce — 315
Но надо сначала подготовить хорошую фальш, у меня сделана откидная фальш для получения доступа к запаске, один из популярных вопросов к автозвукарям типа если пробъёт колесо чё делать будешь, ну я изначально это всё продумал у меня всегда можно было откинуть короб и достать колесо:
Т.е. ставим короб в багажник располагаем его как он будет стоять, чтобы можно было откинуть чтобы он не шоркал об усилки по бокам, чтобы багажник закрывался и т.д. И за задней стенкой чертим линию на фальше. Ну кароче моя идея разметить сделать опалубку по этой линии и сразу на снятом коробе прикрутить ему на дно фальш и потом вместе с ней уже поставить его в багажник и прикрутить к петлям. Надеюсь понятно выразил мыслю)))

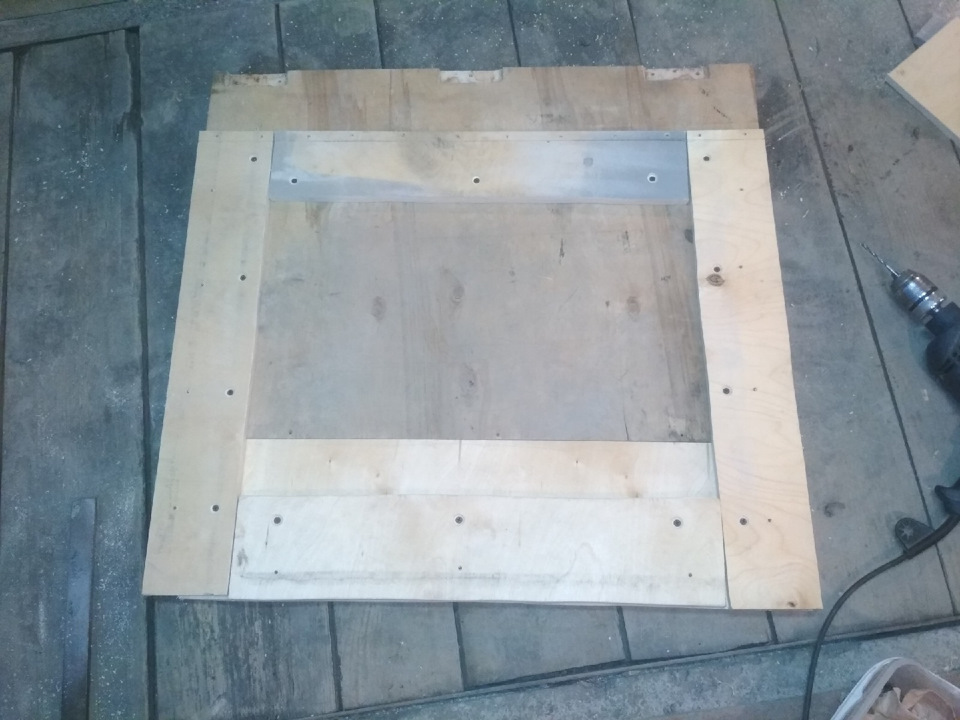

На красоту не смотрите она здесь вообще не нужна, главное чтобы всё было прочно не болталось и не отрывалось, после опалубки прикручиваем фальш к коробу очень хорошо, не на 4 самореза! По моему опыту, не знаю как у других, но у меня через время короб всегда отрывался, особенно когда проезжаешь лежачий, поэтому я психанул и по всему контуру прикрутил его, кароче гдето на 15-17 саморезов.
Ну и ставим его на место:

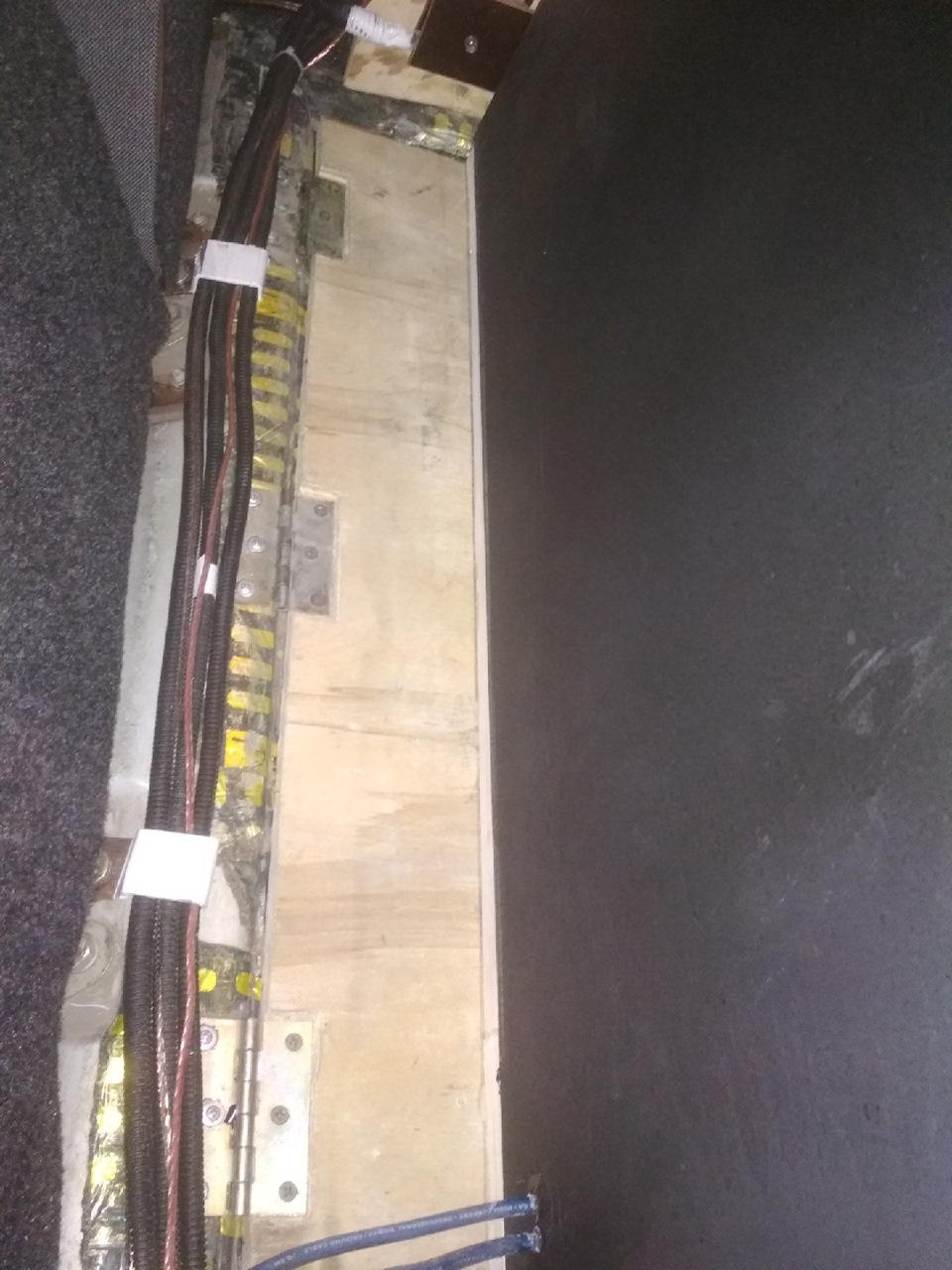

Ещё раз проверяем что расположен как надо, подключаем провода к усилку в процессе установки, прикручиваем петли убеждаемся что он адекватно откидывается и ничего не задевает:

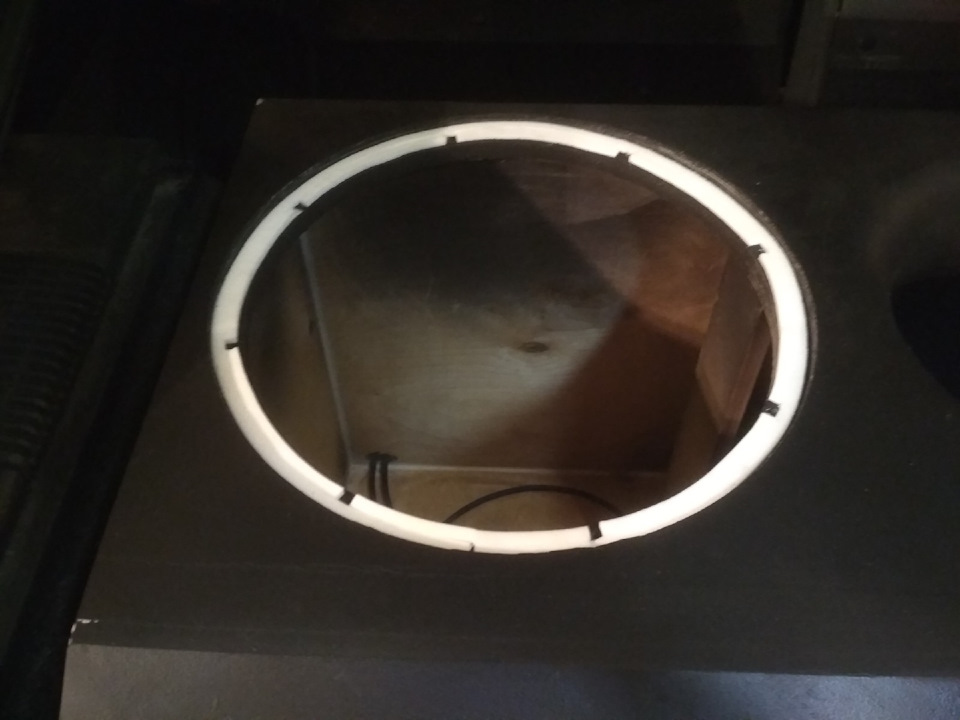

Ну и теперь самое приятное, ставим саб, я лично решил по периметру уложить уплотнитель чтобы на большой давке нигде не посвистывало:

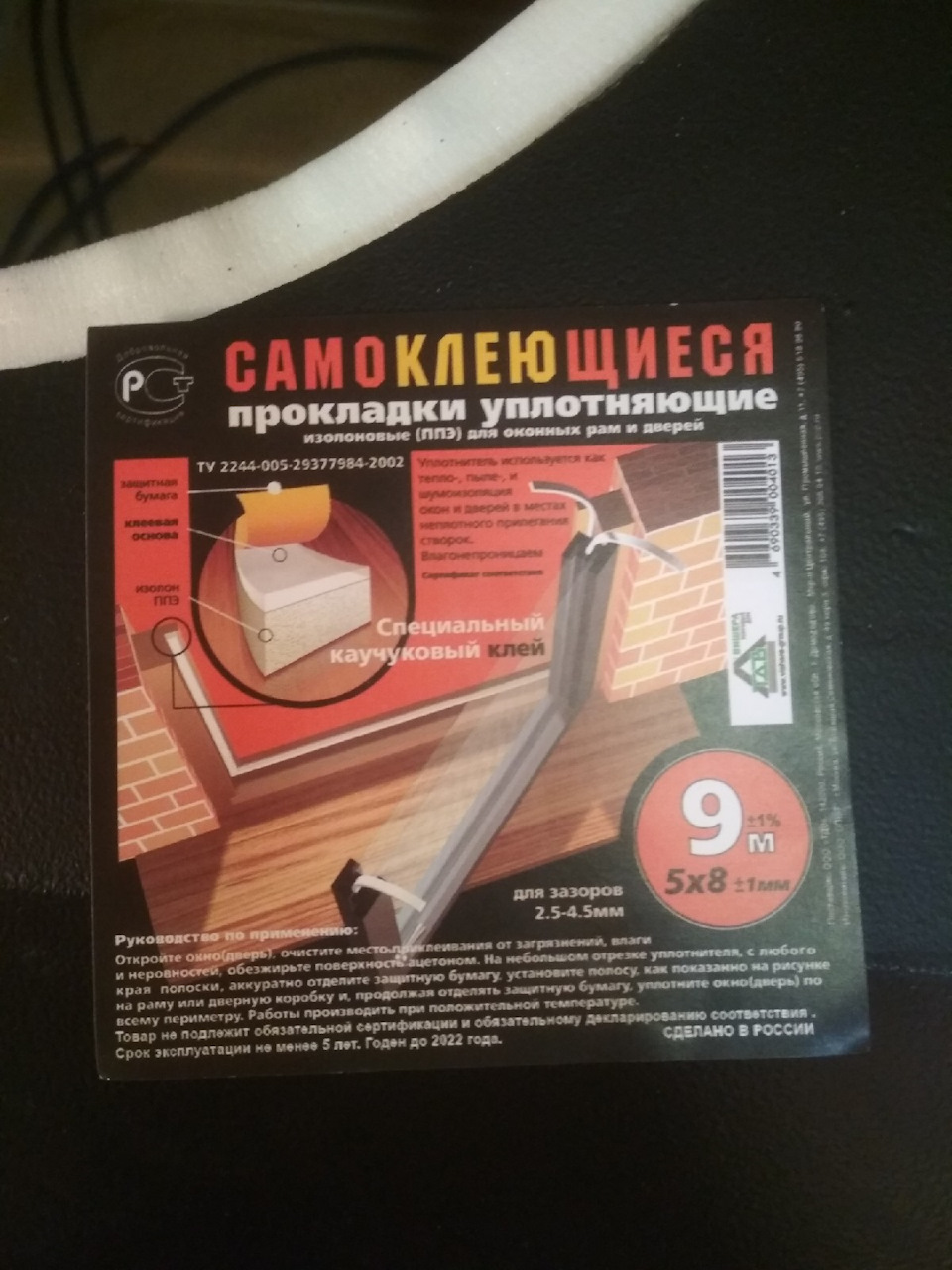

Уплотнитель самый обычный первый попавшийся в строительном магазине, главное не брать сильно толстый а то замучитесь обжимать когда будете прикручивать динамик я вот такой использовал:

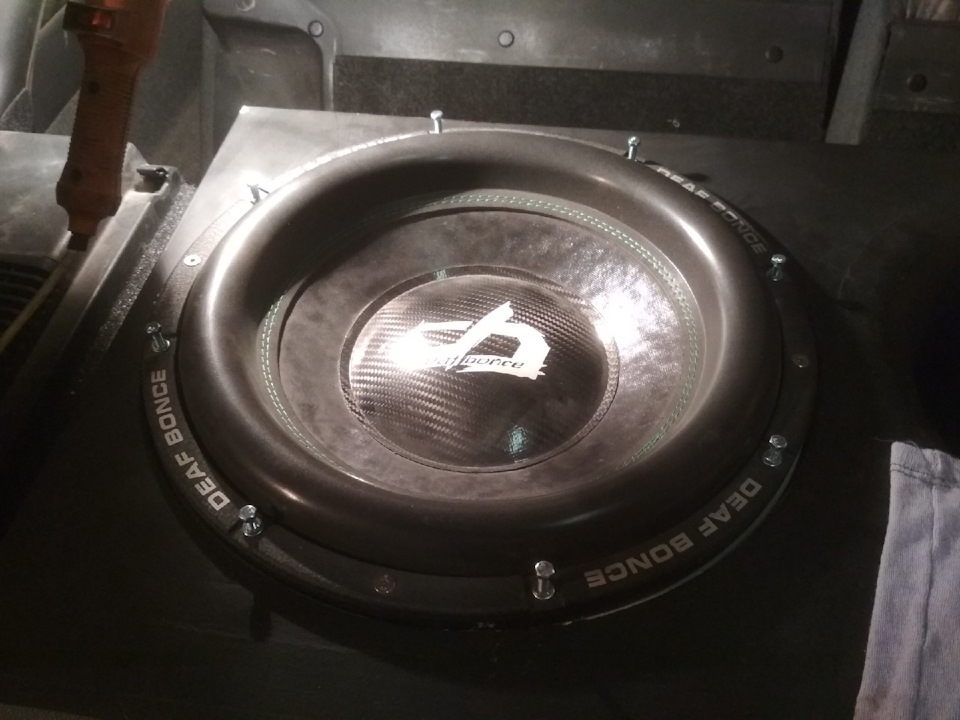

Далее коммутируем и ставим саб
Я его сделал на болтах м5 заранее при изготовлении короба заколотил врезные гайки.

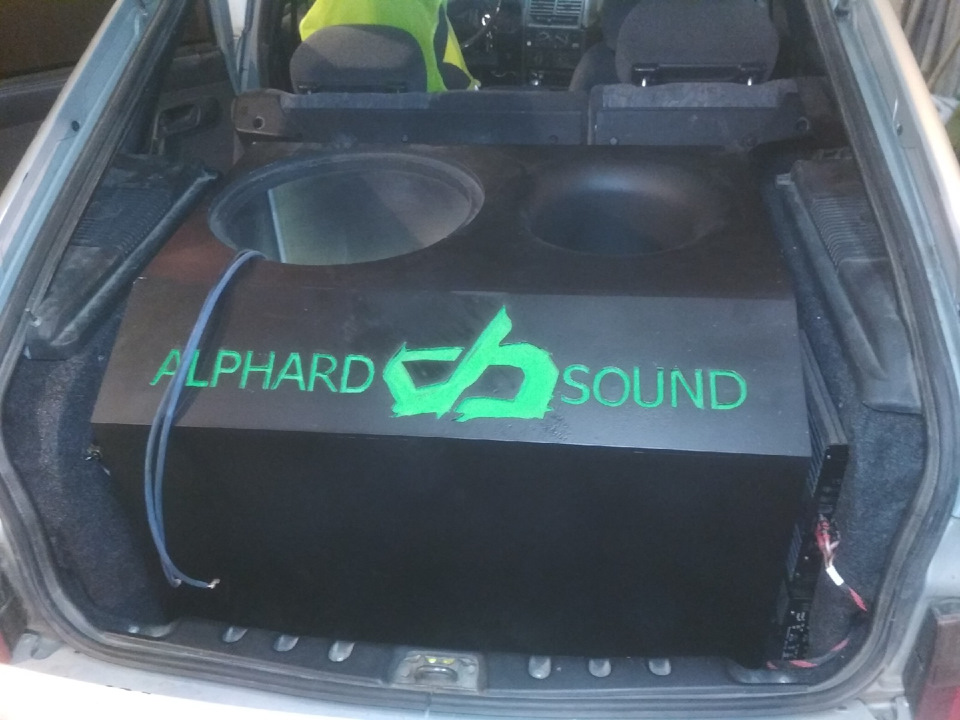

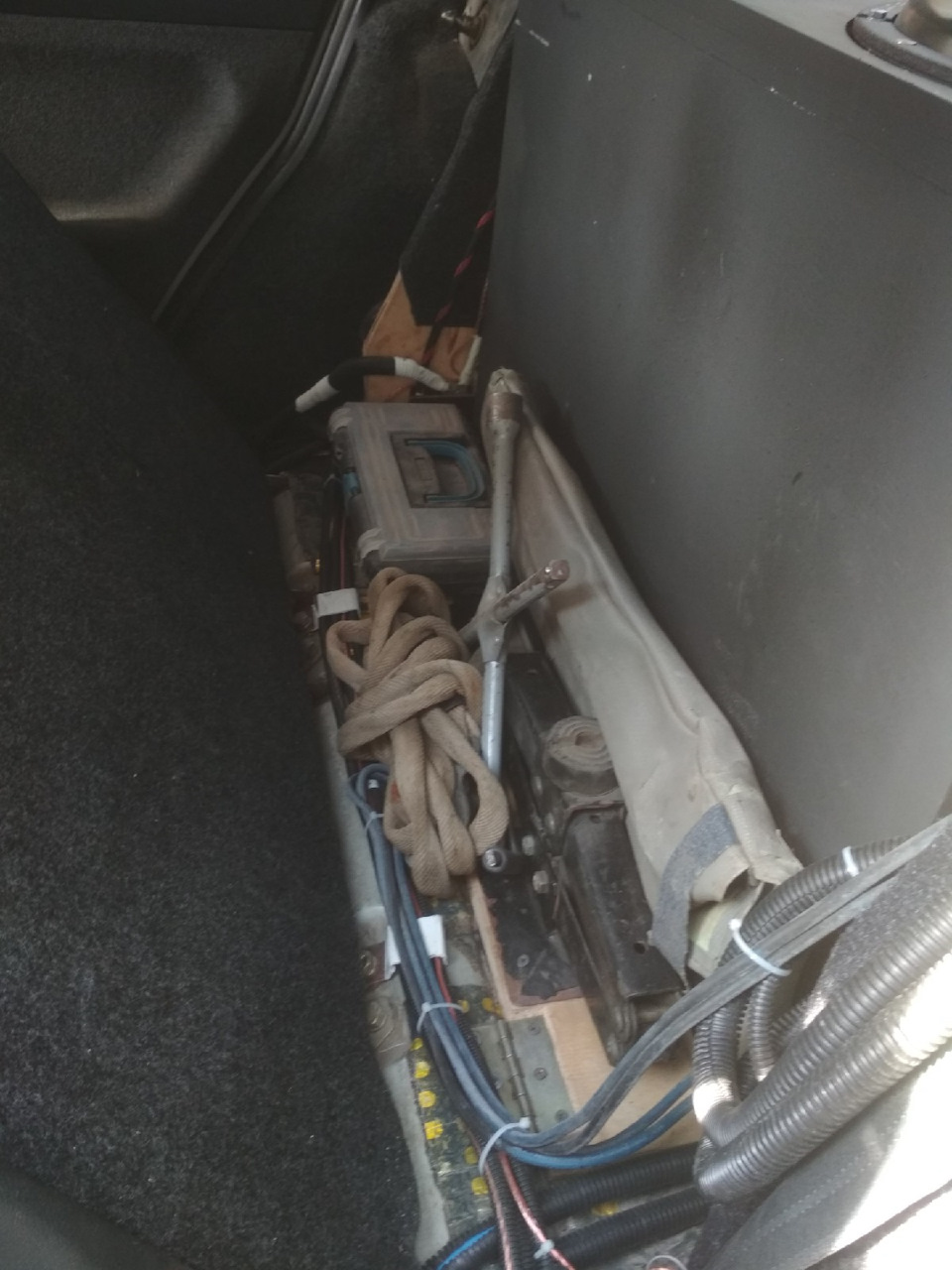

Ну в приципе всё, кстати между задними сидушками и коробом адекватно располагается всё необходимое для ремонта, чемоданчик с инструментом, знак аварийной остановки, балонник, домкрат, трос:
Осталось помыть, почистить, почернить, косячки замазать, подкрасить где необходимо и красота.
Стелс короб 2112 2110
Как я уже писал, свой выбор на сабовом звене, я остановил на стелскоробе зя под 2х8″ Саба, а точнее Magnum mlw 8-22.
Так как не горю от сильных бассов и сильной кузоволомающей вибрации, а также для экономии места в багажнике.
Поэтому решил сделать стелс короб в карманы багажника.
Потребуется:
Малярный скотч х2
Воск(не обязательно)
Стекломат 3м.кв можно ещё больше.
Эпоксидная смола
Фанера
Воображение и прямые руки.
1. Обклеиваем обшивку карманной части скотчем, не захлестывая скотч на пластмассовую часть кармашка. Т. К.его мы будет состыковывать со стекломатом
1.2. Шкуркой матуем пластиковую вставку кармана и обезжириваем
2. Обмазываем скотч воском(можно место 1и2 пункта, попробовать обычный скотч, но он менее гибок и может плохо повторить форму)
3. Далее наносим не толстым слоем эпоксидку, заранее разведенную
4. «приклеиваем» стекломат на первый слой эпоксидку, и промачиваем слой кисточкой
5. Повторяем 4 пункт несколько раз(минимум 2). Далее можно подождать пока смола застынет и достать заготовку, и продолжить работу на столе или другом удобном месте.
Или продолжить работу в багажнике продолжая повторять 4 пункт.
Как рассчитать короб для сабвуфера своими руками
Когда-то встала задача сделать хороший и качественный звук в своей машине, в дополнение к колонкам, решил что для НЧ звучание, мне необходим сабвуфер. Но от готового решения купить готовый сабвуфер заставило отказаться цена, и материалы короба.Качественным будет сделать сабвуфер своими руками. И начал с расчета короба под нч динамик.
Итак, представляю вашему вниманию Динамик HERTZ ES 300.
Общие характеристики:
Тип сабвуфер
Типоразмер 30 см (12 дюйм.)
Количество полос 1
Мощность 350 Вт (номинальная), 700 Вт (максимальная)
Чувствительность 92 дБ
Диапазон воспроизводимых частот 25 — 250 Гц
Импеданс 4 Ом
Сабвуфер:
Корпус нет
Рекомендуемый корпус закрытый ящик, фазоинверторный
НЧ-динамик:
Размеры 300 мм
Материал диффузора пресованная целлюлоза
Материал подвеса пористая резина
Установочная глубина 141 мм
Установочное отверстие 276 мм
Теперь необходимо знать какого типа бывают короба сабов.
Есть ЗЯ (самая простая кострукция, из названия все понятно), есть ФИ (Фазоинвертор) ЗЯ но с портом (порт бывает круглый(кусок трубы пластиковой) или щелевой (внутри короба делают дополнительные стенки определенной длины и объема, так же есть рупор, есть ЧВ(как я называю багажник давай до свидания) и многое другое. Я для себя выбрал ФИ самое приемлемое для меня. Позже через годик сделаю ФИ с двумя динами. Но сейчас не об этом. Тип Корпуса выбран.
Теперь необходимо прикинуть чистый объем ( у меня он 50 литров) и в зависимости от музыки которую вы слушаете выбираем частоту порта ( у меня 35 ГЦ, что то среднее и более для всех форматов музыки).
Далее скачал программу JBL SpeakerShop абсолютно бесплатная. Пользуясь мануалом, а именно
Я ввел даныые своего динамика желаемый чистый объем и настройку порта.
Подводя итоги:
Чистый объем — 50 литров
Нстройка 35 Гц
Порт — 5×32 см
Длина порта — 70 см
Зная это открываем следующее видео и расчитываем короб
Вот что у меня получилось
Расчет Закончен. Фанера куплена. Переходим к следующему этапу.
Фанера была распилена на следующие куски:
А — 69,6х35,6 см — 2 шт
В — 32х32 см
С — 69,6х32 см
D — 33,8х32 см
E — 62,8х32 см
F — 36,2х32 см
G — 25,2х32 см
Все отпилил минут за 15 электро-лобзиком. В кое каких местах срезы получились не идеально ровными их немного пришлось шлифовать очень грубой шкуркой (80) прибитой к брусочку, чтобы сделать плоскость.Сначала к доске А прикручиваем доску B,
Далее берем стенку Е и лобзиком отрезаем отверстие под динамик диаметром 276 мм. Потом к стенке E прикручиваем стенку порта G
Перед тем как соединить 2 заготовки грунтуем и закрашиваем порт черной краской, прикручиваем и накрываем нашу «будку» крышкой… прикручиваем))
и с левого бока делаем отверстие для терминала.

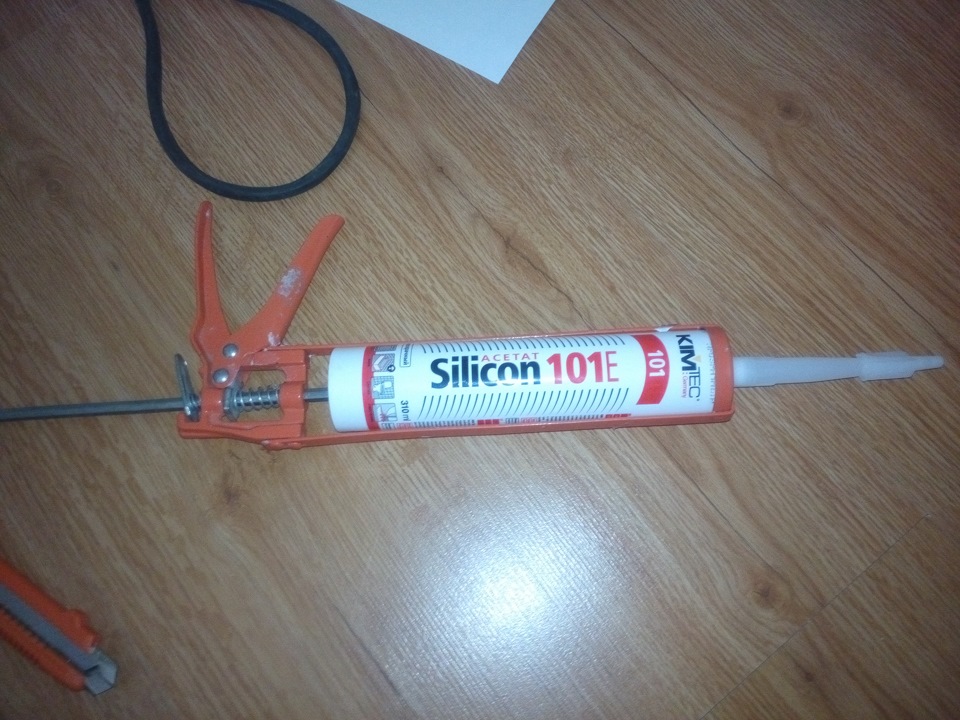

Перед тем как прикручивать стенку к стенке, на все стыки наносил герметик. затем по краям стягивал 2 саморезами (по 1 с каждого края) временно, лишний силикон выдавился, убираем его туалетной бумагой или салфеткой. Затем берем 2 сверла. Сверлом 2,5 мм сверлим примерно 5 см отверстие, затем сверлим 9 мм сверлом углубление для шляпки. Лично я делал промежутки в 3 см между саморезами. прикрутили. ждем минут 40 и прикручиваем далее по порядку доску за доской. После того как прикрутили стенки A B C D на все внутренние стыки наносим силикон и срезаем пальцем, окутанным салфеткой ( я срезал строительным ластиком для силикона, на углах этого ластика разные срезы по мм). Смысл в том что все стыки внутренние с обилием должны быть промазаны силиконом, чтобы воздух вытесняемый сабом не выходил через щелку и он не свистел. Как все собрал промазал отверстия от саморезов силиконом и срезал под плоскость.

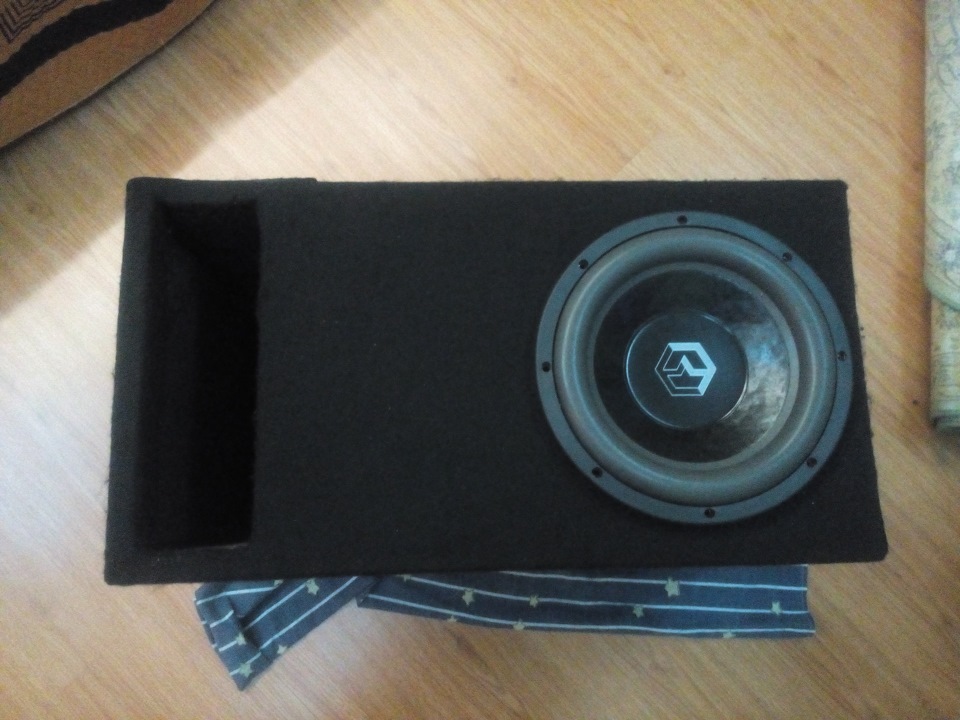

На 88 клей клеим карпет… выложу видео по котрому наклеил.
BASS Низкиииий! Часть 2. Короб ЧВ
Почему ЧВ? Я не ищу лёгких путей, есть место в багажники-картоху не вожу))), ну и по качеству звука ЧВ лучше остальных
Строить короб начал ещё в позапрошлое воскресенье.
Нормальные люди в воскресенье утром спят, а я носился по городу в поиске толстой фанеры, а именно 20мм.
Спустя пару магазинов я всё таки нашёл.

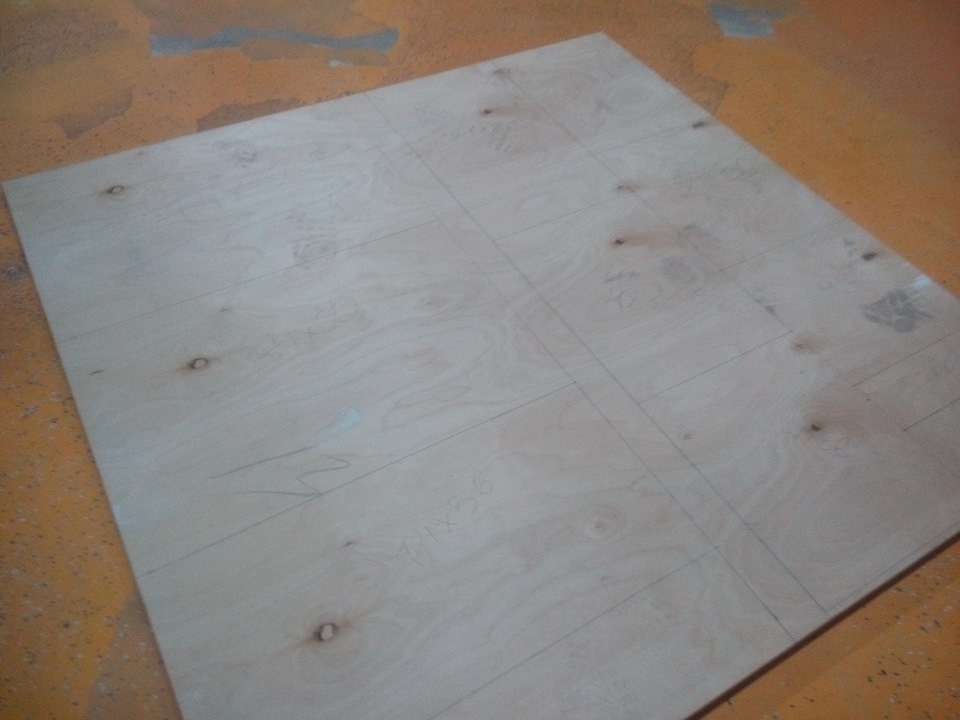

Прямо в магазине согласились распилить. Взял с витрины длинный профиль и стал отмерять куски.
С собой было точно не увезти, тк размер был 1.5х1.5м.
С чертежом уже определился заранее, выбирал под свой URAL. Также не хотел чтобы короб занял весь багажник, поэтому выбирал покомпактнее.
Забрал всё это дело, еле дотащил домой.
Собирать начал спустя неделю.

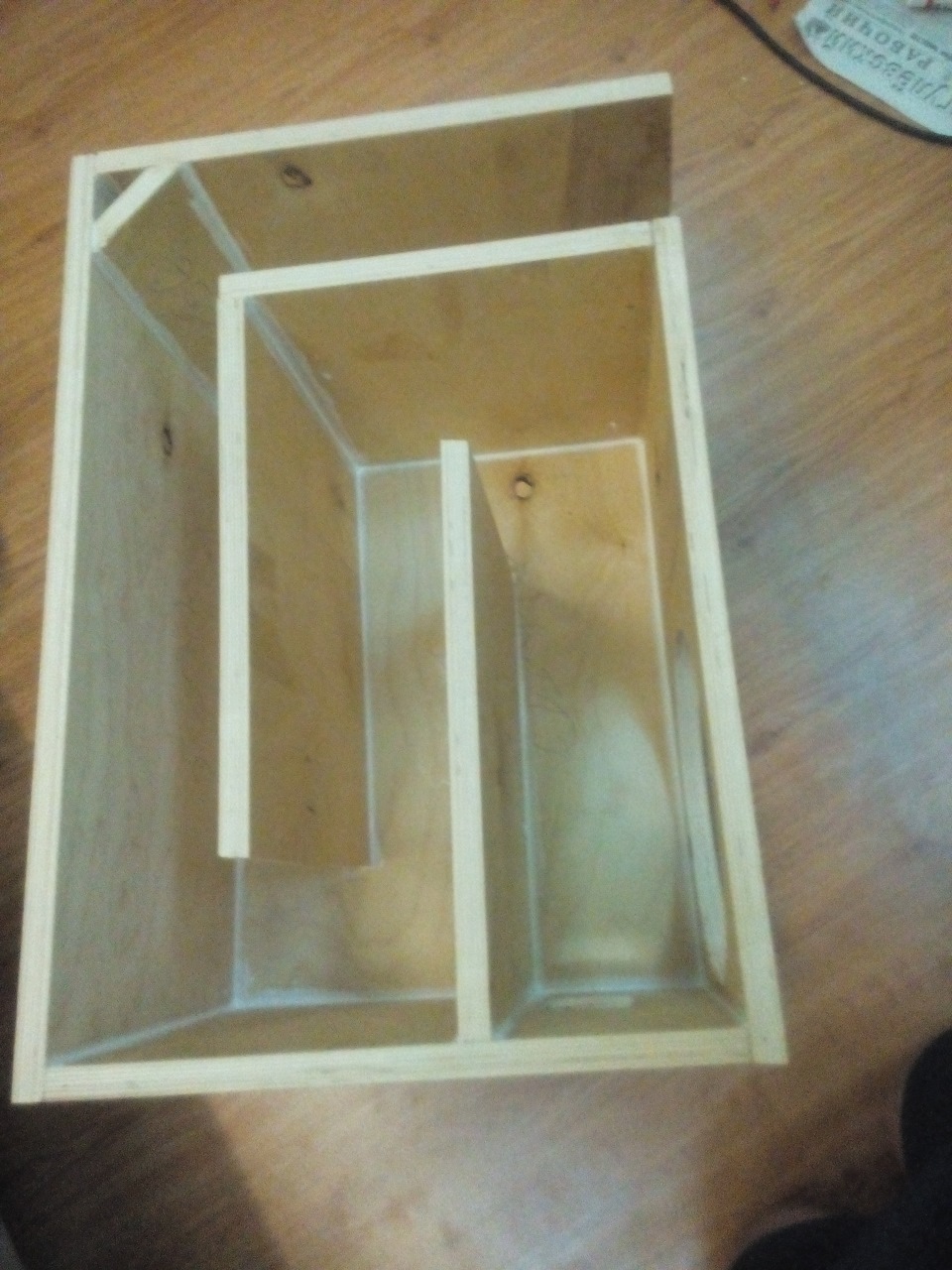

Процесс не сложный, главное всё предварительно разметить.

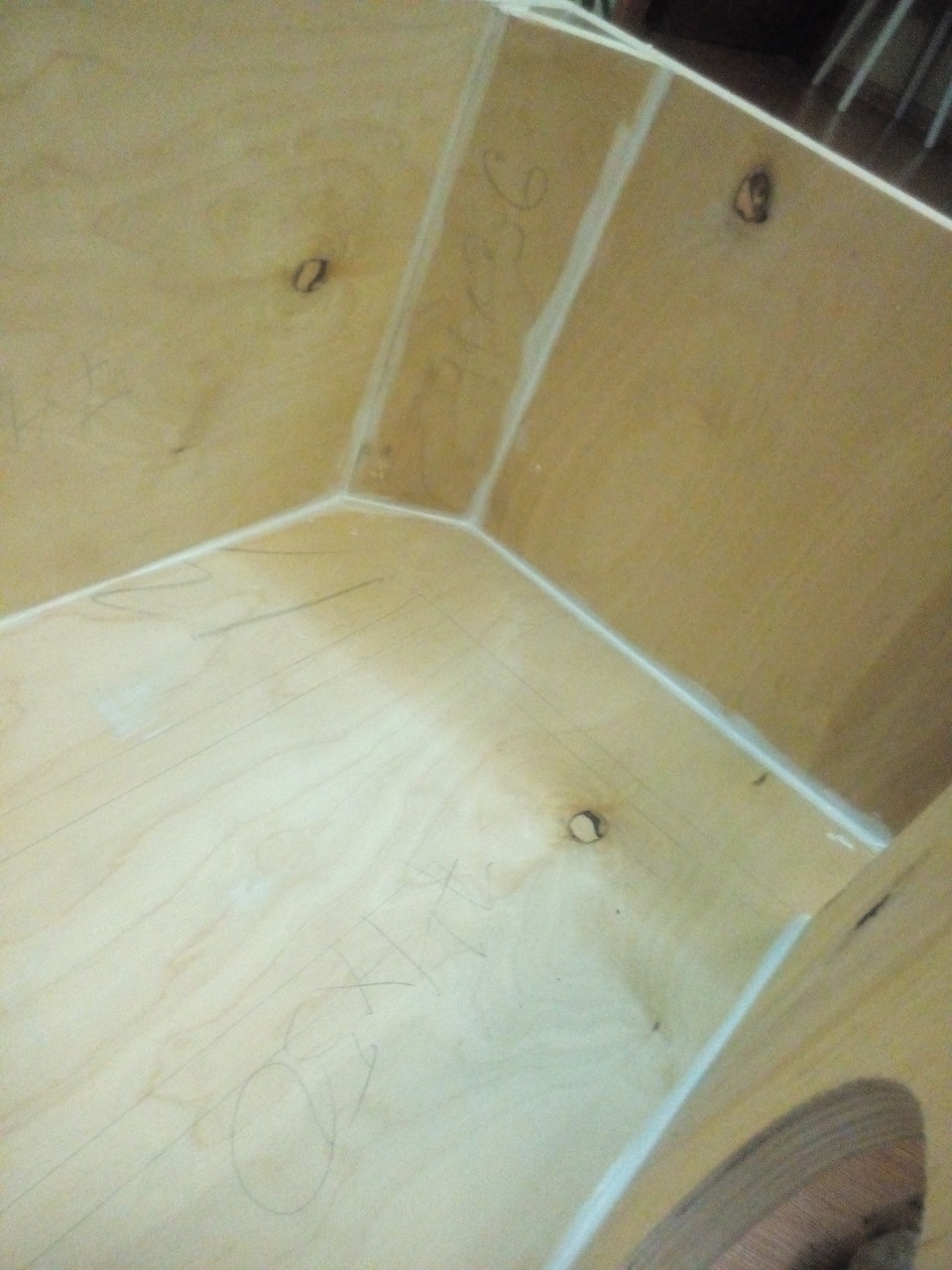

Все стыки промазываем герметиком и скручиваем саморезами.
Снаружи тоже промазал всё герметиком.
Клеим на всё подряд силикон для ванной тоже пойдёт)))
Далее покрасил порт чёрный балончиком.
Как всё высохло, прикрутил крышку.
Ну и финальный этап — обклеиваем карпетом.
Вот и готов мой ЧВ!
Цена вопроса:
—Фанера 20мм — 1275 рублей
—Распил — 300 рублей
—Карпет — 300 рублей
—Клей, герметик, саморезы — 500 рублей
P/S. Вес короба получился 30 кг — это так для справки)))
Ну и наконец, зачем мне это? Да просто по кайфу! Делайте то что хочется не смотря на кризис и прочее!
Это ещё не конец, в скором времени будет бж про проводку и усь.
Долгожданный короб собран, давит что надо! Видео/фото!

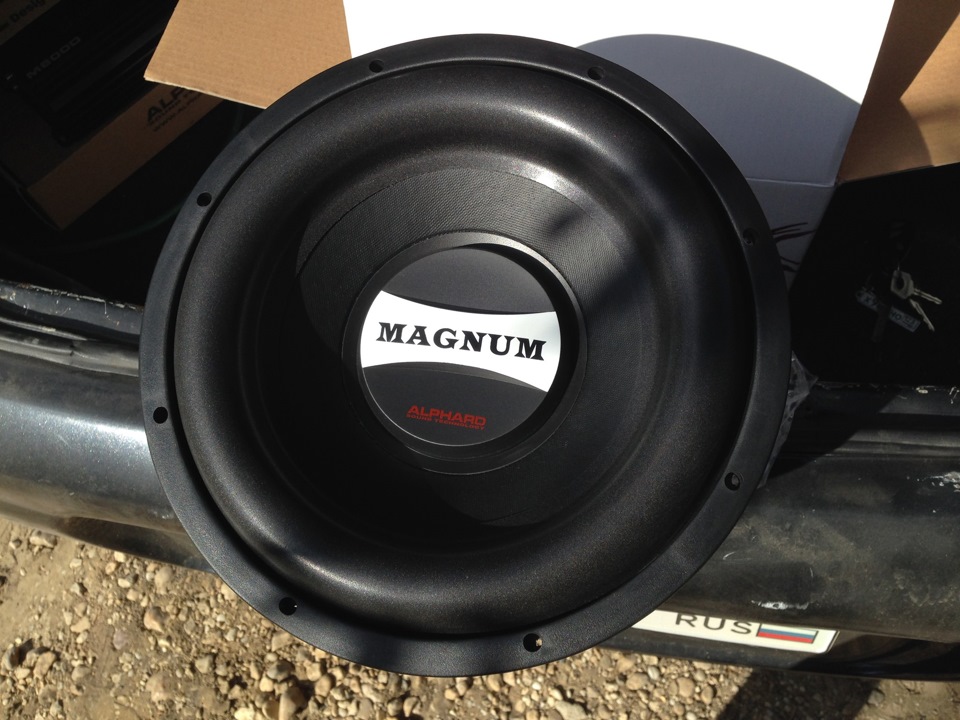

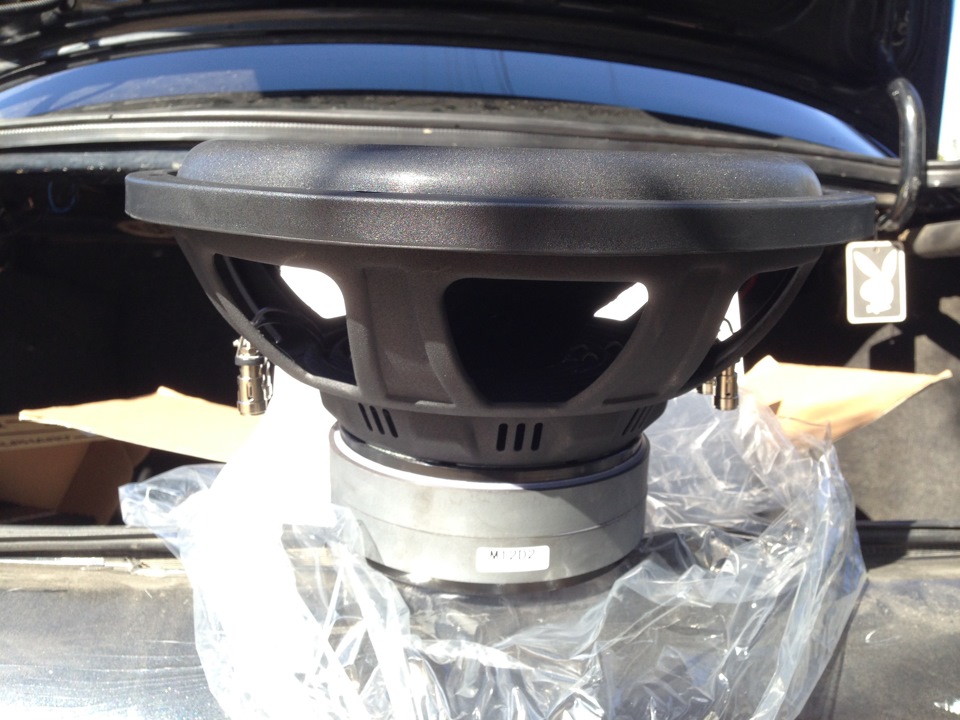

И вот наконец то я решился, взят себя в руки и самому запилит себе короб под Alphard Magnum M12D2!
Долго я искал чертеж, людей которые могут помочь в сборе, нужный материал! в общем прошло не мало времени после покупки, моя душа не выдержала и я решился!
Был выбран вот такой вот чертеж:

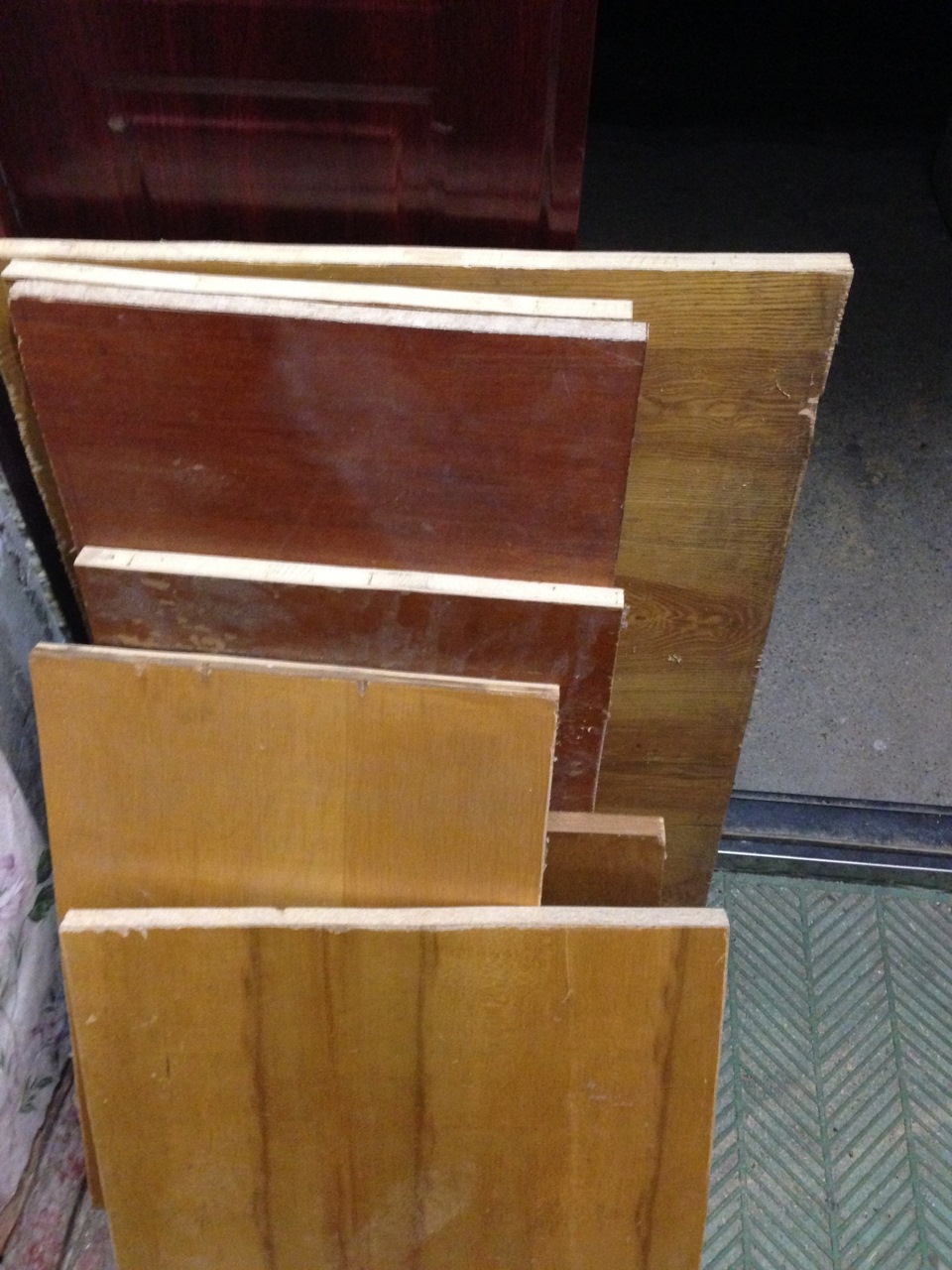

Порылся в гараже и в кладовой, обнаружил нужный материал(старый шкаф), толщина как раз подходила под чертеж который я нашел, 20мм! Взял лобзик, помощника и начали работать!
Напилили по размерам:

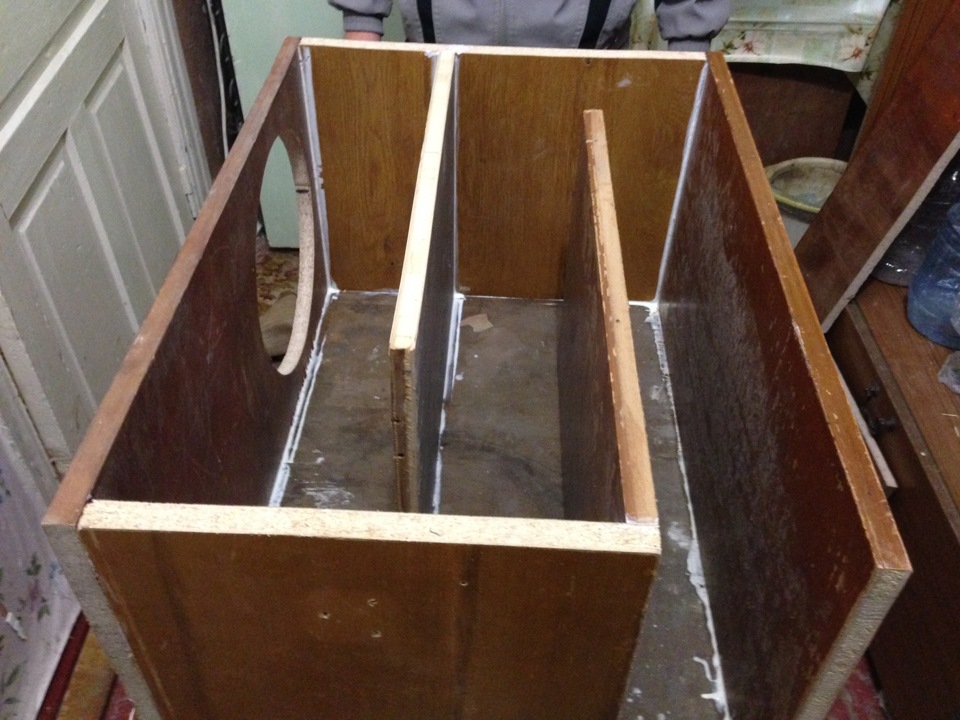

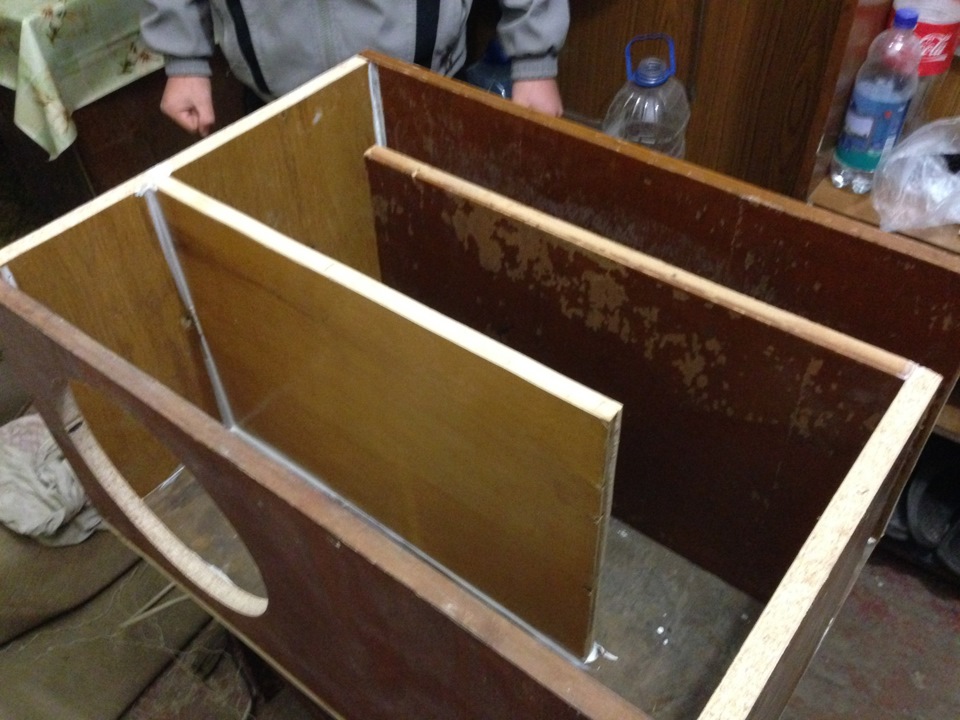

далее мы начали собирать короб, были куплены шурупы, клей и наждачная бумага(затирать соединения).
Собирали с большой аккуратностью и максимальной надежностью, было не легко, но мы с этим справились!
хорошенько промазали соединения клеем, закрыли короб, закрутили и оставили высыхать!
После провели провода и установили сам саб в короб.
Ну без проблем никак, по чертежу короб должен был быть для моего чирика, но не тут то было, через багажник мы его так и не смогли впихнуть, пришлось снимать сиденья и подлокотник, дабы засунуть его в багажник!
и вот наконец-то установлен:
Ну конечно же по традиции видео, сильно не наваливали, нужно размять саб!
Не мало важный момент, первые люди, которые оценили:
Специально отъезжали подальше от жилых домов, дабы никому не мешать и не тревожить, уважаем людей!
Но давка была настолько хороша, что это не помогло))
