Акустические автостекла — тихая революция…)
Свою первую девятку я тонировал сам.)
Сам процесс, как сейчас помню, дался мне с большим трудом, но результатом работы я был очень доволен.)
С тех пор стёкла всех моих машин были всегда затонированны.
Мерседес я заказывал сам, поэтому эту опцию выбрал сразу:
Передние стекла, затонировать нельзя, запрещено законом, зато можно выбрать акустические стекла для передних дверей, а так же лобовое.
Что я и сделал:
Тут написано примерно так:
«…Акустическая пленка заменяет обычную пластиковую прослойку в триплексе.
Характеризуется тем, что снижает шум до 10 децибел.
Акустический пленка разработана специально для поглощения высокочастотных шумов ветра, а также низкочастотных шумов двигателя.»
О том, что на вашем автомобиле стоят именно такие стекла свидетельствует надпись в правом нижнем углу
лобового стекла:
Такая же надпись, «ACOUSTIC GLASS, стоит и на передних дверях
Так же в правом нижнем углу:
ШУМОПОГЛОЩАЮЩИЕ, или акустические, стекла по своему устройству похожи на стеклопакеты, которые устанавливаются в обычных квартирах. В них между слоями внешнего и внутреннего стекол укладывается специальная шумопоглощающая пленка.
Хотя это и не большое снижение, но все равно это приводит к более спокойной обстановке в салоне автомобиля, а если учесть что и с обычными стеклами GLC не самый шумный из Мерседесов, то с акустическими в нём ехать ещё приятней.)
Не забудьте выбрать эту опцию, когда будете заказывать свой следующий автомобиль.)
Надеюсь кому нибудь пригодится эта информация.)
Замена лобового на лобовое с подогревом + подключение.
Как то в марте еду вечером по городу никого не трогая, замечаю на все лобовое горизонтальную полоску, шел снег, сначала подумал что стекло мокрое и отражается что то от фонарей, приглядываюсь опа! термотрещина :((
сфотал на след день:
Сразу напала печаль… На следующий день зашел в экзист поглядеть сколько стоит лобовое цена ему была в районе 7+тыс рубликов, и тут я увидел в аналогах стекло фирмы pilkington с подогревом, ценник ему был 9 тыс и тут я решил что все что не делается все к улучшению моего кабанчика 🙂
Начал изучать вопрос по установки лобового с подогревом тут все подробно расписано.
Что делал я
Конечно отдал машину в сервис что бы поменяли лобовое 🙂 а далее:
1. Заказал:
Стекло без датчика дождя артикул 3566AGSHVW2R фирма pilkington
Предохранитель электрический артикул 3819184
Кнопку включения лобового стекла(серебреная) артикул 1559587
Реле обогрева лобового стекла артикул 1425754
2. Проверил наличие проводки в подкапотном пространстве, открываем блок предохранителей и смотрим есть ли в них разъемы под реле и предохранители. Мне не повезло… нету
3. Не расстраиваемся изучаем схему проводки
5. А теперь разбираем пол подкапотного пространства, а именно снимаем аккумулятор и воздушный фильтр с коробом, все это нужно что бы перевернуть блок предохранителей
6. Теперь вставляем готовую проводку, выглядеть в итоге будет вот так, Советую сделать как в отчете не искать широкий контакт к реле, а сточить широкие ножки в реле на стандартные разъемы и тогда все влезет в колодке без проблем
7. Ставим предохранители и реле на места
8. Далее протягиваем управляющий провод в салон и вставляем в зеленую колодку №С95 в 15 разъем
9. Провода протягивал под лобовым стеклом где двигатель дворников, там их не видно и протягивать удобнее
10. Провода питания 2х зон подогрева лобового стекла так же протянул под лобовым, соединил их, тупо отрезал заводские разъемы у лобового стекла и к ним припаял проводку.
11. Дальше прикручиваем в салоне под плафоном минусовой контакт лобового стекла с подогревом. Обязательно зачистите участок от грунтовки и краски до метала и смажте смазкой
12. А теперь берем ранее купленный шнурок elm 327 и включаем функцию подогрева лобового стекла
Учимся разбираться в автомобильных стеклах
Уже очень долгое время читаю, слышу от людей, что мол при покупке авто, смотри на стекла, их дату выпуска, оригинал или нет. Да все классно и понятно, но как разобраться в этой куче цифр и обозначений?
Решил покопаться в интернете и нашел очень много сайтов, где рассказывают как и куда смотреть, но почему-то на каждом из них нет той или иной информации. Решил собрать все воедино для себя, ну и поделиться с остальными, думаю многим будет полезна данная информация.
Разберем маркировки стекол на примерах:
1 — Товарный знак, наименование завода, фирмы производителя
2 — Тип стекла
I — упрочненное ветровое стекло
II — ветровое обычное многослойное стекло
III — ветровое обработанное многослойное стекло
IV — стекло из пластика
V — прочие (не ветровые) стекла с коэффициентом пропускания света ниже 70%
V-VI — двойное стекло с коэффициентом пропускания света ниже 70%
Отсутствие индекса — стекла не являющиеся ветровыми коэффициентом пропускания света не ниже 70%
3 — Код страны, где автомобильное стекло прошло сертификацию (Но не изготовлено!)
Расшифровка кода:
4 — Код материала идентифицирующий тип стекла, включая цвет и толщину
5 — Дата изготовления автомобильного стекла
Пример 1:
Тут все просто, первая цифра это месяц, вторая это год, т.е. май 2001 года.
верхняя строка – год (9 т.е. 2009 год);
сумма цифр средней строки – месяц (1+2+8=11 т.е. ноябрь);
сумма нижней строки – число месяца (10+1+2+4=17);
В итоге получается дата производства стекла 17.11.2009
Идем дальше
AS1 – разрешено использовать везде на транспортном средстве
AS2 – везде, кроме ветрового стекла
AS3 – применение на транспортном средстве запрещено
43R — соответствие европейскому стандарту безопасности ECE R43
«TRANSP.» — это transparency, прозрачность, то есть светопропускаемость. 75% MIN. означает, что стекло пропускает как минимум 75% света.
Надпись «Acoustic» или пиктограмма в виде уха — шумопоглощающее стекло (пленка между слоями стекла имеет повышенный коэффициент шумопоглощения). Устанавливается обычно на дизельные версии.
Надпись «Solar» — теплоотражающее стекло. Имеет на поверхности напыление из металла, за счет которого отражается и рассеивается 40-45% тепловой энергии.
Надпись «IR» — так называемое атермальное стекло (его иногда называют «хамелеоном»). Имеет характерный фиолетовый отлив. Между слоями стекла дополнительно к поливинилбутиральной пленке добавлен слой пленки, содержащей серебро, благодаря чему отражается и рассеивается 70-75% тепловой энергии. Такое стекло устанавливается на топовые комплектации немецких автомобилей и на многие французские.
7 DOT Dept. Of Transportation (Департамент транспорта США)Цифрами после DOT, является код производителя стекла, присвоенный депортаментом транспорта США
Расшифровка цифрового обозначения:
DOT 24 пролучаем, производитель SPLINTEX BELGE S.A., город GILLY, страна BELGIUM.
У меня есть таблица производителей, но там более 800 производителй и сюда выложить не получается нормально, если кому надо, пишите почту, вышлю. Либо вы его можете найти сами в интернете.
8 — Тип автомобильного стекла
Laminated, Lamisafe — многослойное стекло;
Tempered, Temperlite, Therlite — закаленное стекло;
9 — Соответствие китайскому стандарту безопасности CCC E000199/E000039
Ниже фото с рашифровкой
т.е. Смотрим у какой буквы стоит точка, сверху или снизу и определяем дату выпуска стекла.
На картинке получается точка стоит над буквой М в слове TEMPERLITE, что соответствует 4 месяцу и точка над буквой I в слове ASAHI, что соответствует 94, 04 или 14 году
А так же вот небольшой список основных производителей стекол:
1. Компания SAINT-GOBAIN SEKURIT поставляет автостекла на конвейеры крупнейших автомобильных концернов, такик как: Alfa Romeo, AUDI, BMW, Chrysler, Citroen, Daewoo, FIAT, Ford, Honda, Hyundai, Jaguar, Kia, Lancia, MAN, Mazda, Mercedes-Benz, Mitsubishi, NISSAN, Opel, Peugeot, Renault, SAAB, SEAT, Skoda, Subaru, Suzuki, Toyota, VOLVO, VW
2. FUYAO GLASS — дочерняя компания SAINT-GOBAIN SEKURIT с офисами в Америке, Японии, Корее, Австралии, России, Германии, Западной Европе и Восточной Европе, и т.д. На внутреннем рынке концерн FUYAO Group поставляет автостёкла на конвейеры для более чем 50% производителей автомобилей, включая Audi, Bentley, GM, Ford, DaimlerChrysler, Volkswagen, Volvo, PSA Peugeot Citroen Group, Toyota, Honda, Suzuki, Isuzu, Nissan, Mazda, Mitsubishi, Hyundai. Осуществляется экспорт комплектующего стекла в Англию для Land rover, в США для Ford, в Германию для Audi и Volkswagen, в Южную Корею для Hyundai, в Японию для Mitsubishi, в Европу Volvo, а так же в Россию для заводов «ВАЗ» и «ТаГАЗ»
3. Польская компания JAAN, имеющая в своем распоряжении 29 заводов на территории Польши, занимается производством автомобильного стекла под маркой «NordGlass». Поставляет автостекла для: LAMBORGHINI, MASERATI и WIESMANN.
4.Компания Pilkington поставляет автостекла на конвейеры: Land Rover, Toyota, Honda, Jaguar, Nissan, Mercedes и другие.
5. Компания AGC (Asahi Glass Company). Сегодня Asahi Glass Company является безусловным лидер ом по производству и поставке автостёкол почти для всего автопрома Японии, а каждая третья машина сходящая с конвейеров всего мира оснащена стёклами AGC, также под логотипами принадлежащими этой компании можно встретить стёкла следующих производителей: AGC Automotive, Asahi, AP Tech, Asahimas, Lamisafe, Splintex, Temperlite, Бор.
6. «Guardian Glass Company»
Продукция этой компании поставляется на сборочные конвейры таких производителей как: Audi, Bmw, Peugeot, Opel, Chrysler, Jaguar.
В Соединенных Штатах компания производит большей частью автостекла для General Motors. Этими стеклами оснащаются Buick, Cadillac, Chevrolet, Saturn, Geo, Oldsmobile и др.
Все то, что я тут написал, не претендует на истину, возможно где-то я ошибся. Но думаю основная часть понятна.
Всем спасибо, если есть замечания, пишите, поправлю.
Подключение обогрева лобового стекла в деталях и подробностях
Так случилось, что новое лобовое стекло, которое я поставил в том году, оказалось с нагревателями зоны парковки дворников, естественно я не смог пройти мимо такой возможности апгрейда машинки, решил заняться подключением этой опции.
Замечу, что это не просто блаж или пустая трата времени, все владельцы Элантр знают о неприятной особенности машины в снежную погоду собирать снег в нижней не обдуваемой обогревом части ветрового стекла и налипать на дворники, мешая их работе.
Можно, конечно, приподнять дворники в обдуваемую зону, но проблему это в полном объёме не решит, а вот имея обогрев этой части стекла, становиться значительно проще и с работой дворников, и с очисткой самой нижней части стекла от снега и льда.
Так как я не нашёл на просторах интернета ни одной Элантры с подключенным обогревом зоны парковки дворников, пришлось использовать имеющуюся информацию о других моделях авто, подключил логику, здравый смысл и пытливый ум, занялся этой идеей.
По слухам, обогрев лобового стекла может привести к повреждению оного, правда так и не нашёл ни одного владельца, пострадавшего от этой опции, так что если такое случиться со мной, можете смело тыкать пальцем с многозначительной фразой: «Ну я же предупреждал!» )))
Выбор пал на РОСТ, при малых размерах, он обладает достаточной мощностью (до 300 Вт.) для регулировки нагревателя. Алгоритм работы регулятора обогрева стекла (РОСТ): В начале работы мощность обогревателя плавно, без резкого скачка, поднимается до 100%, по истечении 20 мин мощность понижается до 20% и через 3 часа обогреватель отключается, по необходимости можно перезапустить цикл, выключив и включив обогрев. Кому нужен данный регулятор — обращайтесь, подскажу где купить в Москве по заводской цене.
Далее были закуплены провода в нужном количестве, стандартное реле с колодкой, 2 блока с предохранителем, кнопка с подсветкой (временное решение на тот момент).
Схема подключения состоит из двух частей, это коммутация в моторном отсеке и подключение кнопки и индикации в торпедо машины.
Первый вариант схемы предполагал подключение через через стандартное реле 30 А, причём реле, регулятор РОСТ и предохранители должны были располагаться в моторном отсеке, питание шло на прямую с аккумулятора и два провода должны были идти в салон, один провод — включение реле от кнопки, второй провод — подключение индикации работы РОСТ (подсветка в кнопке). Я даже собрал стенд, что бы проверить работу РОСТ, в качестве нагрузки использовал лампу H55, источник электричества — компьютерный блок питания. В целом характеристики РОСТ похожи на правду, замеры тока показали при 100% работе — отдача около 90%, ну а 20% в соответствующем режиме нагрузки — так и есть.
Я уже стал переделывать заглушку в месте кнопки ESP, что бы замаскировать кнопку, когда мне случайно попалось объявлении о продаже б.у. кнопки ПТФ в одном из интернет магазинов запчастей, которая идентична кнопки ESP, по цене 270 руб., я не задумываясь купил её. У кнопки другая нажимная часть, но можно поставить эту часть и от заглушки, тогда кнопка будет замаскирована, но без индикации.
Покупка кнопки в штатное место дала повод внести в схему значительные изменение, а именно: с подачи уважаемого Edward-80 в его статье о подключении ПТФ, я купил реле от задних ПТФ отечественных авто серии 22.3777 — аналог реле 23.3777 за 200 руб. и колодку к нему за 30 руб.
Схема значительно изменилась, теперь все детали размещались под торпедо, в салон из капота шёл только один провод питания «плюс», «минус» же остался подключен в подкапотном пространстве. Эта схема сейчас у меня реализована и работает:
Детали схемы.
Под капотом:
Е1- Обогреватель зоны парковки дворников
В торпедо:
Е2- Кнопка без фиксатора (использую кнопку от задних ПТФ, полный аналог кнопки ESP в соответствующей заглушке блока кнопок), подсветка ILL+ и ILL- подключил от кнопки ЗПТФ с помощью колодок напрямую к проводам.
Е3- Реле, от ЗПТФ типа 22.3777, 23.3777 или другое аналогичное реле от отечественного автопрома с колодкой разъёма, продаётся в автомагазинах, что это такое, читаем :
Е4- Колодка автомобильного предохранителя, любая из автомагазина и соответствующий предохранитель 7,5-15А
Е5- Регулятор обогрева стекла (РОСт), покупное устройство, но если нет в наличии, то можно соединить на прямую без этой детали, так же можно использовать другой регулятор в этом месте схемы, с нужными характеристиками.
Е6- I/P-B — разъём находится на панеле предохранителей в салоне, см. ниже на фото,
пин номер 7, это питание розетки 12 в., я подпаялся к проводу
Схема проводки автомобиля:
В последствии планирую внести следующие изменения: Поменять нажимную часть кнопки от заглушки, предварительно нарисовав пиктограмму, а индикацию работы вывести на приборку в неиспользуемую в бензиновых версиях иконку в виде спирали, так же по случаю на Авито купил колодку разъёма кнопки за 100 руб., её поставлю вместо пинов
Все провода загнал в разрезной гофрированный кембрик, ещё и обмотал изолетой, в местах контакта с металлом кузова сделал дополнительную подкладку и обмотку изолентой.
Разъём обогревателя находится под щитком внизу лобового стекла, разбирается щиток так:
Сдёргиваем с защёлок с двух сторон боковые накладки в углах стекла
Далее, снимаем резики с осей крепления дворников, откручиваем гайки крепления дворников головкой на 12 и снимаем их с осей. Сам щиток крепится в пяти точках клипсами с центральным стержнем, на снимке помечены галочкой:
Разъём к обогреву подошёл от лампы H11 или H27
Самое сложное было пропихнуть провод в гофре через резиновую грушу в салон.
Доступ к ней под подкрылком: Выкручиваем руль до упора влево, отвинчиваем крестовой отвёрткой два самореза брызговика, снимаем клипсы с брызговика и снимаем пару клипс крепления подкрылка, они винтовые, отгибаем подкрылок, просовываем руку и вот она груша в прямой доступности, со стороны салона доступ к этой груше идёт под нижним щитком панели торпедо, после съёма которого, просовываем руку глубоко внутрь по левой стенке за блок предохранителей, между жгутов проводов и нащупываем эту резиновую деталь, в ней есть отверстия, куда и нужно пропихивать провод в гофре.
Я придумал на ходу способ пропихнуть провод с помощью длинного пластикового хомута, он жёсткий, с привязанным куском провода, где-то в течении получаса, мне удалось со стороны улицы протолкнуть его и попасть в отверстие с боку груши, дальше — дело техники, привязываем к хомуту на крепко изолентой кабель в гофре и очень аккуратно из салона в крыло вытаскиваем его, далее вверх по крылу в подкапотное пространство, вот такая технология… А в прочем, если снять колесо, то всё гораздо проще:
В салоне снимаем эту деталь, она на клипсах сидит туго:
и эту деталь то же, её держат два самореза слева под предыдущим щитком и два самореза снизу, на снимке видны, сверху в двух местах сидит на клипсах, которые могут отлететь, так что дёргаем аккуратно:
Остальные подробности смотрим в видеоотчёте:
Разъемы лобового стекла БОР с полным обогревом
Пост будет кратким и информативным.
Ранее я уже писал о приобретении и установке в резинку (дорестайл) лобового стекла фирмы БОР с полным обогревом, а также о проблеме его подключения, заключающейся в отсутствии ответной части разъемов. Копания здесь, на драйве, да и советы в комментариях приводили к одному — отрезать нах и поставить обычные мама/папа или вообще подпаяться. Однако отрезать всегда успеется, поэтому задался я целью выяснить, что же это все-таки за диковинные разъемы такие. И выяснил.
Поскольку установка таких стекол довольно популярна и вопрос поиска ответной части разъемов актуален, то решил вынести эту информацию в отдельный пост — авось кому пригодится. Да и найти, если что, проще будет.

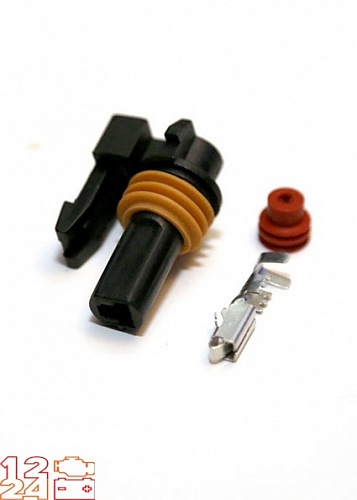

Короче говоря, мы имеем дело с разъёмом гнездовым 1-но контактным серии DELPHI 280 METRI PACK. Ответная часть, которая нам и нужна, имеет артикул 12065172 и даже вполне себе успешно бьется через EMEX. Правда, стоит там абсолютно не гуманных денег. Да и срок поставки такой, что решение отрезать и подпаяться кажется вполне себе разумным.
Однако, отрезать, как я уже выше писал, мы всегда успеем, а потому идем в магазин автоэлектрики и заказываем по этой ссылке за вполне себе реальный и более чем гуманный ценник
