Установка программы ScanMaster
1) Скачать программу можно здесь ScanMaster
2) Откройте папку в которую скачали программу. Для нас важен файл ELM327
3) Что бы открыть этот файл вам потребуеться программа WinRar или какой ли бы другой распаковщик архива rar. Распакованая папка будет выглядеть как рисунок ниже.
4) Распакуйте файл ScanMasterELM_1.7, он выделен на рисунке вверху
5) Откройте папку в которую распаковали файл ScanMaster_1.7. Папка будет выглядеть как рисунок внизу
6) Запустите файл который выделен
7) Жмите кнопку «Выполнить»
8) Нажимаем кнопку Next
9) Запомните путь куда устанвливаете программу, сам путь потребуеться нам в дальнейшем
10) Жмем кнопку «Next»
11) Нажимаем кнопку «Install»
12) Жмем кнопку «Finish»
13) Установка программы закончена.
Установка русского языка
1) Откройте папку где лежит разархивировання программа ScanMaster. Клацните правой кнопкой мыши на папке «RU» и выбирите пункт «Копировать»
2) Перейдите в папку где установлена программа, если вы ничего не изменяли при установке, то это папка C:\Program Files\WGSoft\ScanMaster-ELM
3) Перейдите в папку Locale
4) Клацните правой клавишей мыши на папке RU и выбирите пункт Удалить
5) Клацните правой клавишей мыши по пустому полю и выбирите пункт Вставить
6) Запустите программу ScanMaster, иконка должна быть на рабочем столе. Клацните на значке с изображением Земли, выделен карсным на рисунке внизу
ELM327 V1.5 Wireless Bluetooth OBD-II Car Scanner Auto Diagnostic Tool
Всем привет! Сегодня рассмотрим интересный девайс!
немного copy-paste и отсебятины))

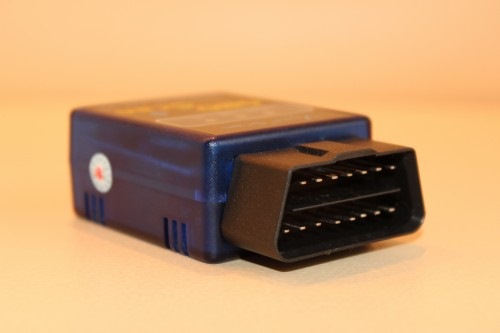

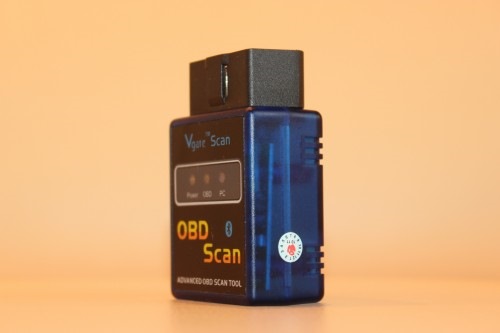

Купил OBDII блютуз-адаптер ELM 327 — это автомобильный сканер для диагностики по протоколу OBDII (протокол поддерживает большинство современных автомобилей)
В автомобильный разъем сканер входит очень уверенно, не болтается и ни на каких кочках не выпадет, только сам «бардачок» в машине поскрипывает, когда цепляешь его ногой 🙂
На корпусе имеется три светодиода:
— красный Power (загорается при подключении сканера в разъём и горит постоянно);
— зеленый OBD (моргает при считывании информации с автомобиля);
— оранжевый PC (моргает при передаче данных по каналу Bluetooth).
Тестировать авто можно следующим софтом:
Софт:
Для Windows 7
— ScanMaster-ELM v2.1;
— ScanXLProfessional v3.2.1 Build1865;
— scanxlpro — Лучшая на PC!
— ProScan v5.9;
— Digimoto.
Самая лучшая программа для автомобилей Ford:
— FORScan
Под Symbian OS соединение происходит без каких либо препятствий кроме кода безопасности (код 1234)
Далее для WINDOWS 7
Под Windows 7 достаточно в принципе будет одной программы — ScanMaster-ELM, потому как остальной софт повторял информацию ScanMastera, либо же выводил ее в довольно малом количестве.

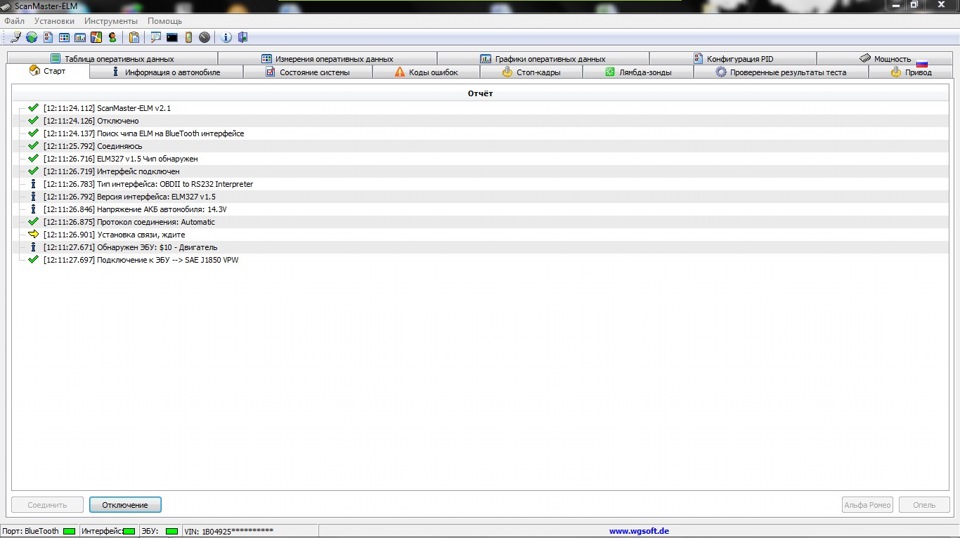

Окно общего состояния, где отображается процесс подключения к сканеру

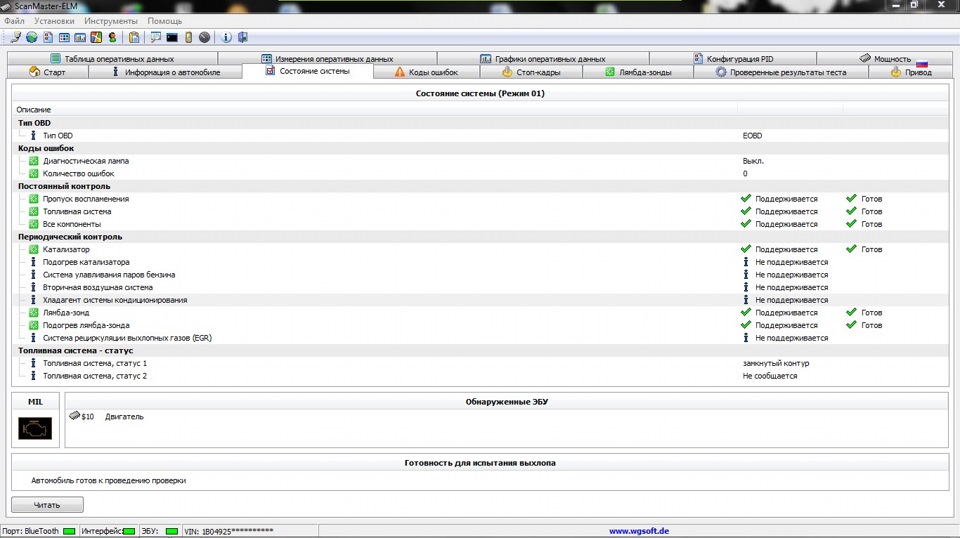

Состояние системы, где можно увидеть поддерживаемые и неподдерживаемые параметры автомобиля

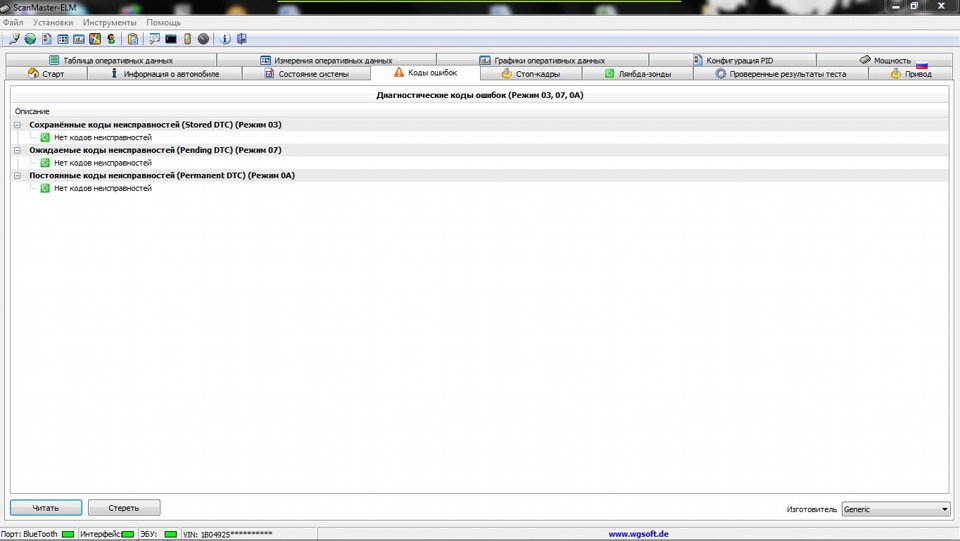

Скрин считывания кодов ошибок Оговорюсь здесь, что некоторые программы могут сбрасывать ошибки, но, естественно, не все.

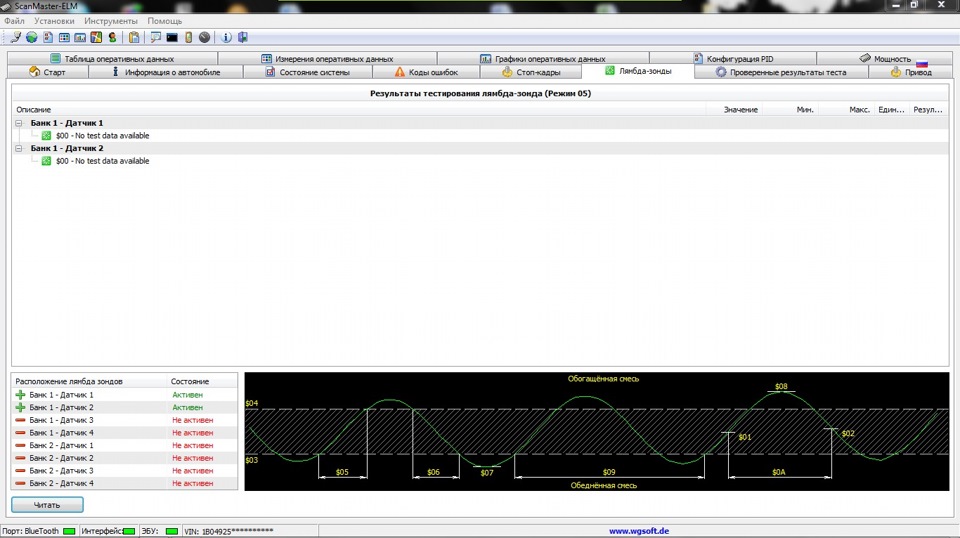

Показания работы лямбда-зонда.

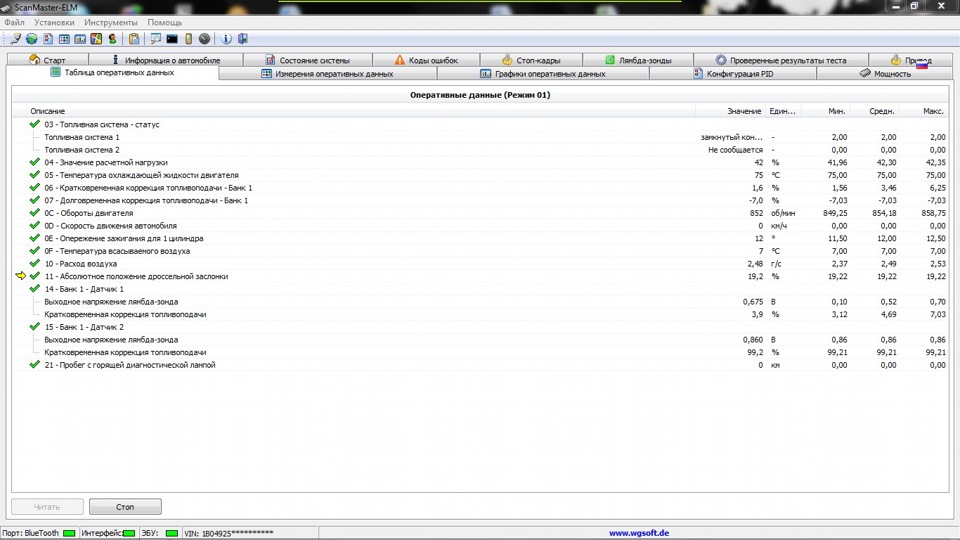

Таблица оперативных данных — выводится много параметров автомобиля по нажатию кнопки «читать», обновляется в режиме онлайн до нажатия на кнопку «стоп».

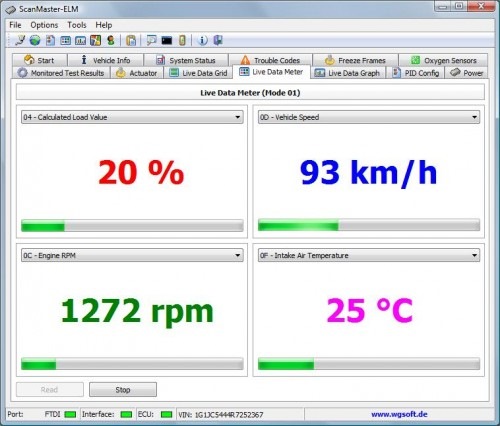

Повторение оперативных данных, но в более красочном формате, — четыре окна, выводимые значения в которых выбираются из выпадающего списка.
Снова повторение оперативных данных, но уже в виде графиков, выводимые значения опять же выбираются из выпадающего списка.

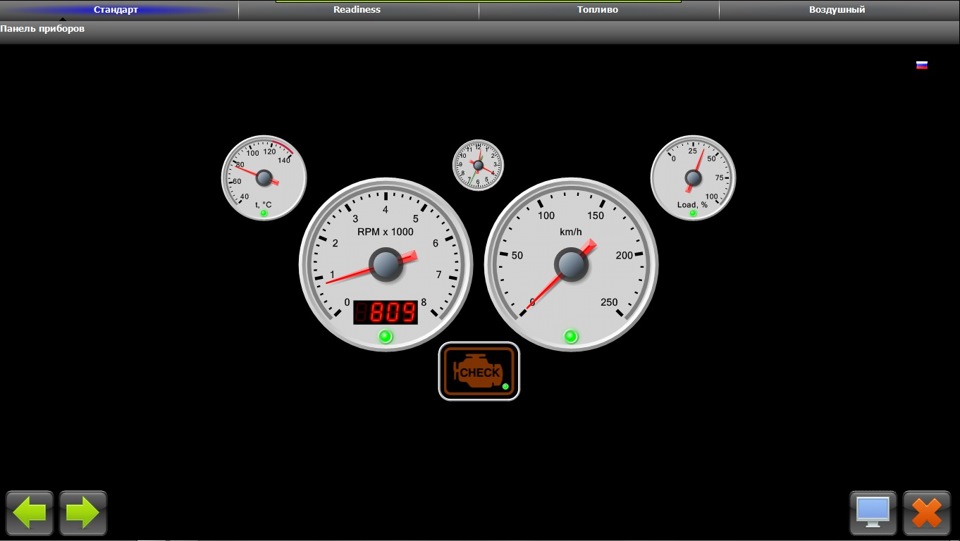

Также можно вывести на экран ноутбука импровизированную панель приборов, которая также будет отображать параметры в режиме реального времени.

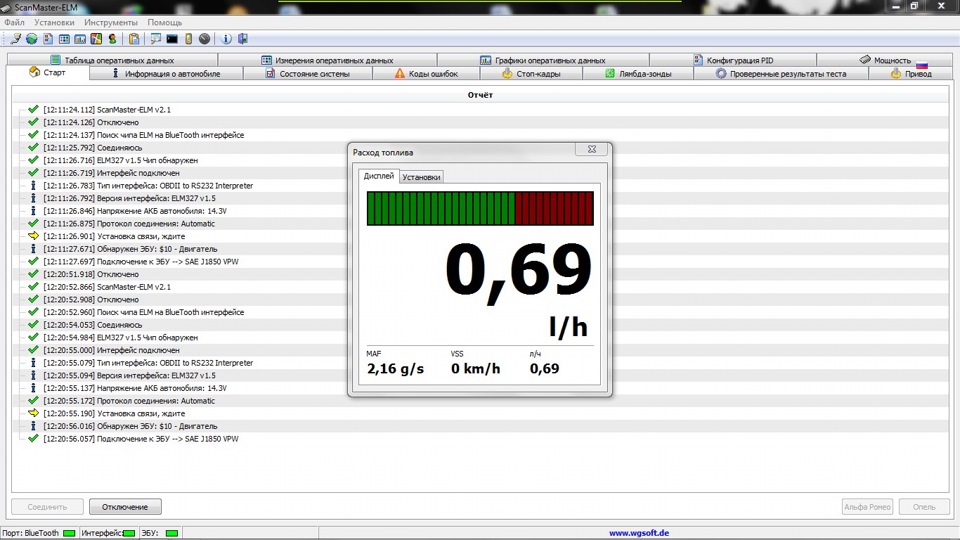

Мгновенный расход топлива, автомобиль работал на холостых оборотах. Расход топлива представляется в литрах/час.
Вот как-то так. Выбирайте проги и пробуйте сами.
Программы диагностики авто для сканеров ELM327, K line 409.1 адаптер, Autocom Delphi
Сделал подборку популярного софта по диагностике авто для таких сканеров как ELM327 USB и блютуз, K line 409.1 адаптер, OP COM, Autocom — Delphi и другим.
Если есть пожелания, пиши в коментах, какие программы еще интересно было скачать и по каким записать видео.
Программы для Android OS
Для авто отличающихся от стандартного протокола (чтобы ELM327 работал с вашим авто в программе Torque Pro), нужно прописывать строку инициализации и прописывать внешние пиды.
———————————————
Расширения для Torque — PID файлы для разных марок: (для авто, у которых стандартно в программе отображаются значения не корректные). Чтобы его добавить нужно:
1. Добавить набор пидов Torque Pro
2. Прописать строку инициализации. Список вариантов строки инициализации для разных автомобилей
Рекомендации для тех, кто решил купить ELM327:
Все китайские версии адаптера 2.1 никакого отношения к версии 2.1 оригинального не имеют.
Покупать версию 2.1 смыла нет никакого, так как либо цифры 1.5 поменяны на 2.1 (в лучшем случае, редко попадаются). В худшем версия 2.1 полная липа, пустая болванка, работающая криво, а с большим количеством авто вовсе не работает.
Ответ на вопрос: берите версию только 1.5 с чипом PIC и не слишком дешёвую, где-то от 6$, всё что дешевле подделка.
Статья. У тебя Windows 7 или Windows 8 и не работает устройство диагностики по USB? (инструкция для K-line адаптеров и ELM327 USB) Прочти инструкцию, она уже многим помогла!
Статья. Как сбросить ошибки подушек безопасности Airbag SRS на Chery Amulet.
Замер скорости и мощности. ScanMaster и PCMScan.

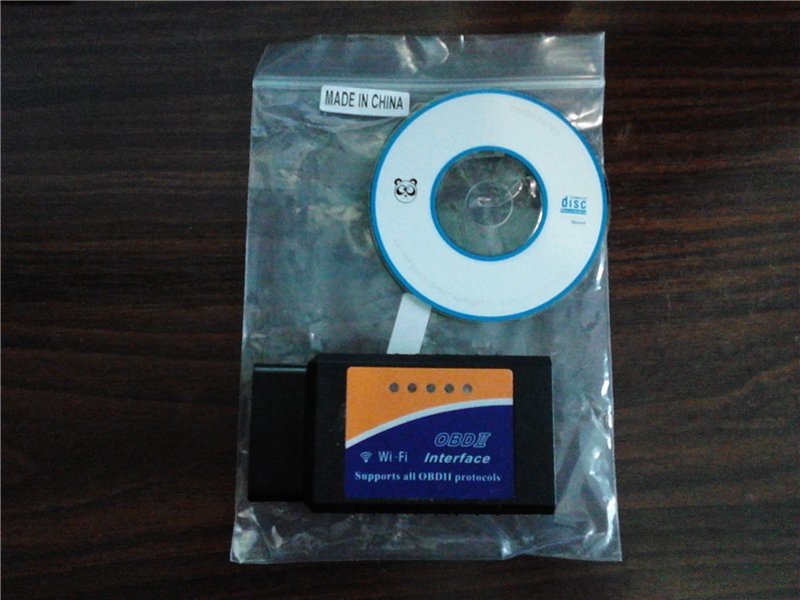

Короче прикупил я себе на ебейском аукционе девайс ELM327, работающий по вай-фаю.
.
.
К нему на диске шли несколько прог, все попробовал, самыми адекватными оказались ScanMaster и PCMScan.
Обнаружил в них такую функцию, как замер ускорения и замер мощности.
Около 5 часов провел на «треке», вытаясь разобраться — ни фига не разобрался.
Сначала расскажу про ScanMaster.
Первой проблемой было сконнектится. Ни фига не видела прога адаптер, хотя ноут сеть моментально нашел, выдал скорость 57 мегабит и без проблем подключился. Программа Torque на телефоне тоже соединилась с Эбу моментально, потребовалось только вид соединения в ней выбрать. А СканМастер — ни фига.
Погуглил эту тему и обнаружил настройки в описании к ЕЛМ327 на сайте моих хороших знакомых, барыжащих такими девайсами. Сайт #, хотя, многие из тех, кто это читают и так знают этот сайт )

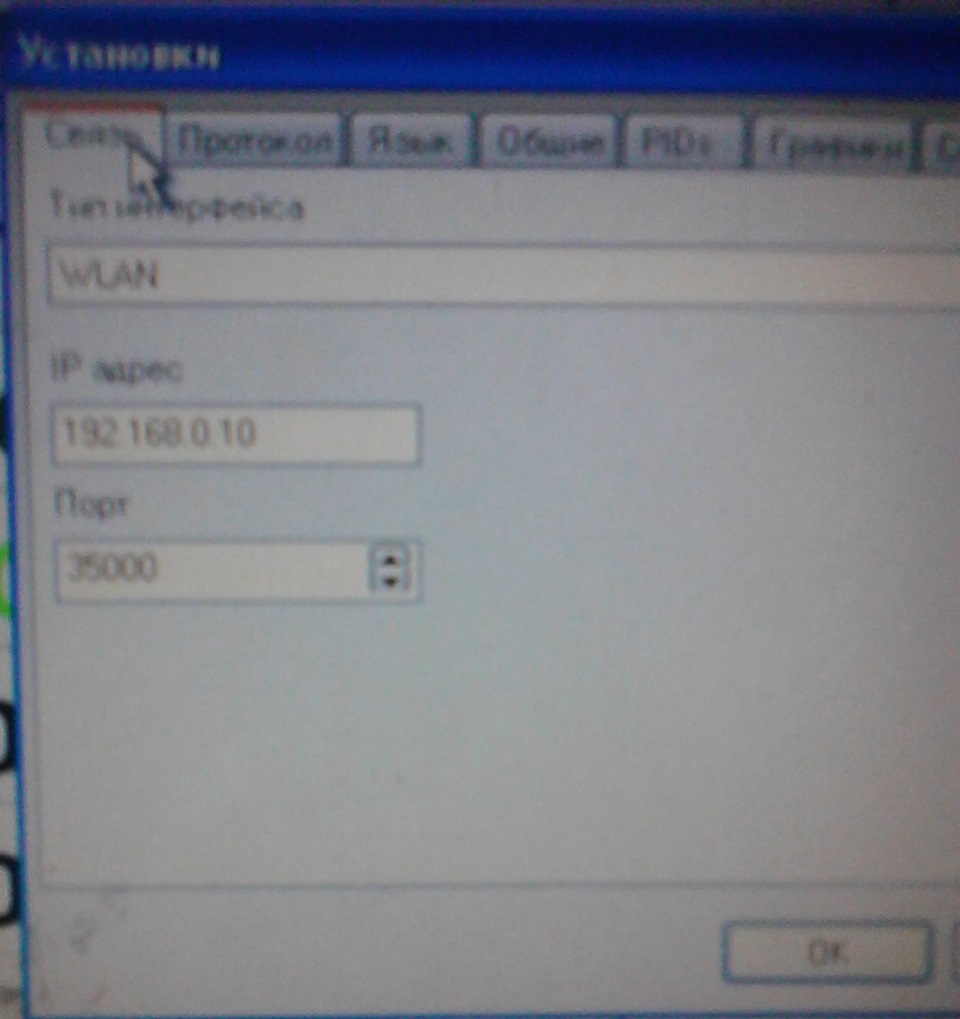

Оказалось, что надо задать ИП-адрес 192.168.0.10 (а по умолчанию он назначил 75 почему то) и порт 35000.
Ок, соединился, адаптер увидел. Но теперь говорит, что адаптер ОК, а вот ЭБУ не видит. Немного подумав, решил поиграть еще и с протоколами.

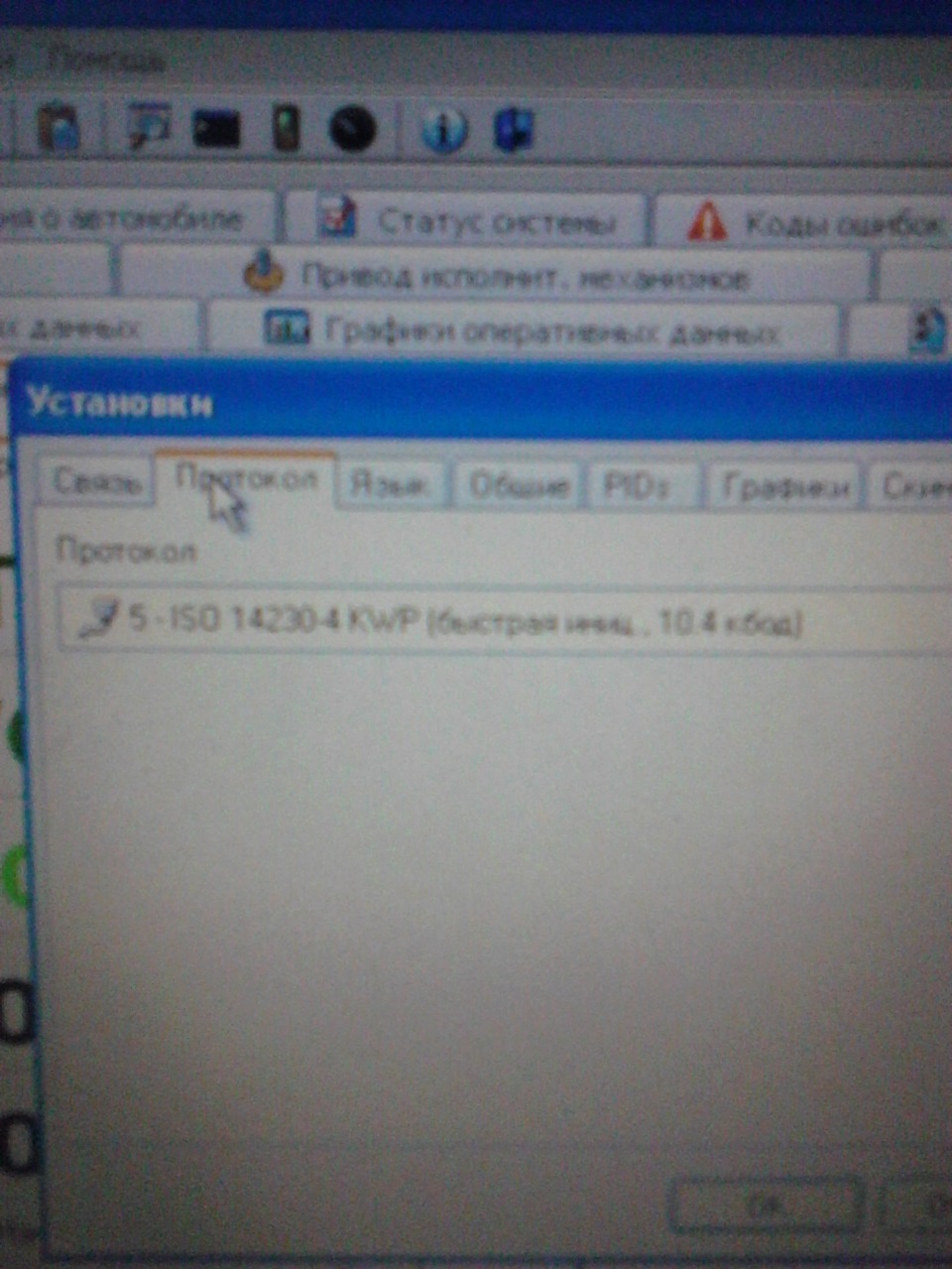

И, эврика!, выбрав протокол ISO 142304 мы таки увидели наш ЭБУ.
Дальше — прога PCMScan 2.4.
Тут вопросов по коннекту не возникло. Даже не запрашивал как соединиться. Тупо соединился и все.
.

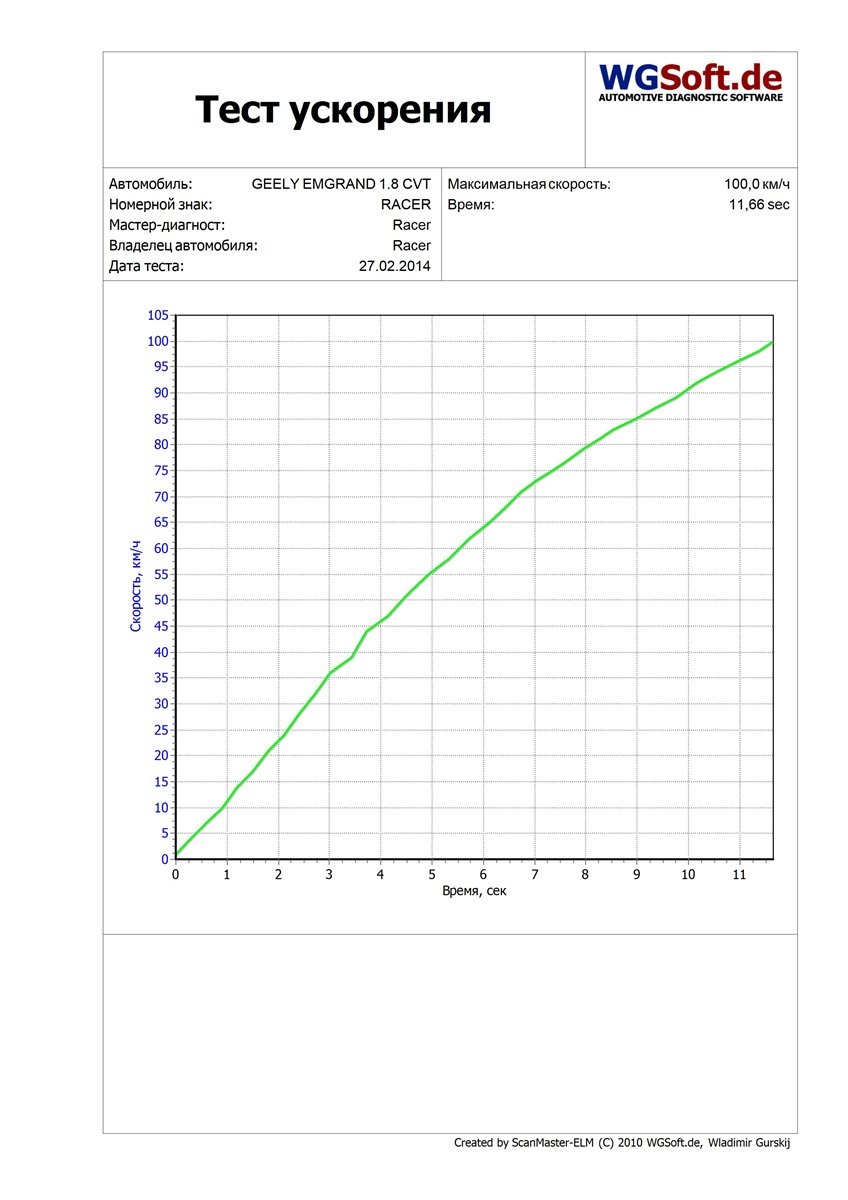

Сделал замеры ускорения через ScanMaster и параллельно через прогу адроида Автоускорение. Автоускорение показало 11,84, а СканМанстер сами смотрите:

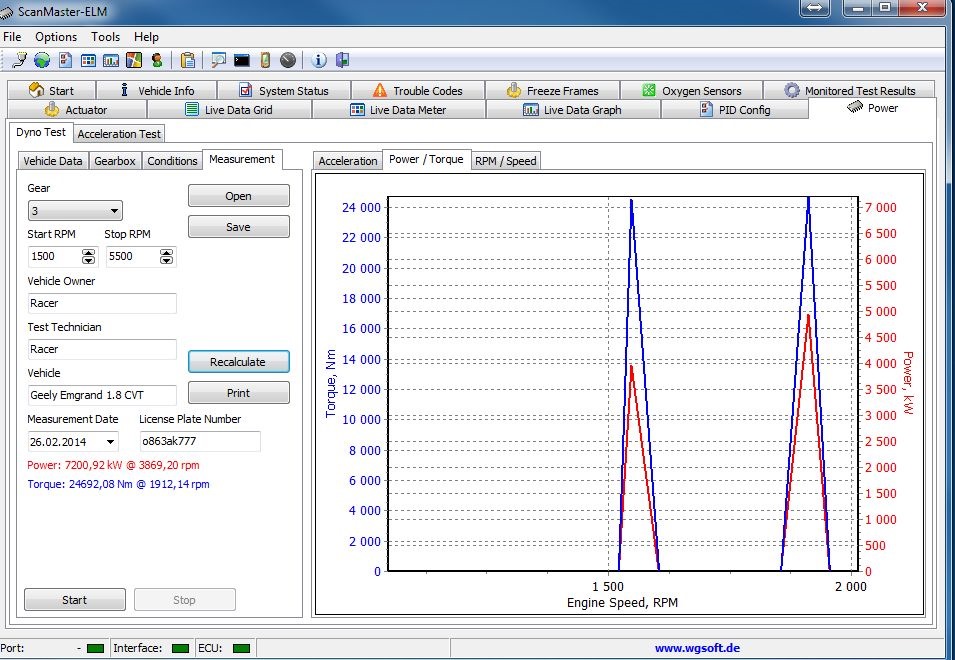

А вот с замерами мощности — полный косяк.
В сканмастере есть файлик тестовый, с замерами мощности и момента Поло. Так вот, когда его загрузишь — он выдает нормальный график, где четкие кривые, показано цифрами пик момента и мощности, у меня же ваще черт те что получается, а цифрами пишет какие то нереальные цифири…
PCMScan выдает примерно такую же картину…
Надо где то что то настроить, но вот что и где — я так и не догнал. Ни в СканМастере ни в PCMScan. Если кто в курсе — подскажите, плз, буду очень благодарен.
.
ПС: самое интересное, что я нигде не нашел данных о том, сколько он разгоняется до сотни по словам производителя, то есть Джили.
ELM-327 (1.5-2.0Ver) OBD-II Bluetooh
Кто какими программы тестил через этот адаптер
На компе какие не пробовал не могут с ним соеденится установилось 2 порта com3 исходящий com5 входящий
а программы вроде как хотят один порт
Смог только подключить с андроида OBD Car Doctor free
Torque разные версии не подключились
Кто подскажите для этого адаптера рабочие программы на Windows? (windows 7 максимал 64-bit)
Покопал в инете вот что пока нашел:
«Программы для диагностики и записи логов Subaru и Mitsubishi — Evoscan, Ecuedit, RomRaider
Лучше не заморачиваться с приборами, работающими по протоколу OBD-II, а чуть добавить денег и взять адаптер, который сможет работать по родном протоколу от Митсупуси — в простонародье протокол MUT-II Обьясню почему так считаю. По родному протоколу можно увидеть гораздо больше параметров, больше скорость передачи данных, выше точность выдаваемых параметров, можно управлять исполнительными устройствами, например вентиляторами, форсунками, топливным насосом, регулятором ХХ. Ошибки тоже считываются и удаляются.
Из проверенных адаптеров, работающих с каризмами — Орион, МастерКит, OpenPort-1.3.
К-Line для дорестайла
Программы для диагностики работающие с этими адаптерами — EvoScan, EcuEdit. мультитроникс, TECU, Mitsulogger, MMC-Rider (demo)» ScanMaster-ELM, MODiag, ScanXL, Digimoto»
На машинах, выпущенных после 2001 года, есть два протокола передачи данных — MUT-II и OBD-II. Соответственно эти машины работают с обоими типами адаптеров и программ»
Софт работающий с K-Line адаптером собранным на чипе FT232 1-й и 4-й контакты замкнуты
Vehicle Explorer, OBDTOOL, OBD-DIAG, ScanTech,
