Основные виды соединений

Специальные пути

2 Улавливающий тупик – предназначен для установки потерявшего управления поезда или части поезда при движении по затяжному спуску

3 Подъездной путь – для обслуживания отдельных предприятий и организаций

Соединения и пересечения путей

Путевое развитие станции состоит из путей разного назначения и различного рода их соединений, обеспечивающий проход подвижного состава с одного пути на другой

1 Конечное соединение – это соединение крайнего и смежного пути с помощью стрелочного перевода и кривой.

,

марка крестовины

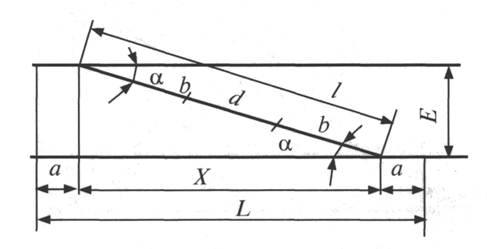

2 Соединение с помощью съезда – это соединение двух путей с помощью двух стрелочных переводов

3 Криволинейный съезд – укладывается при разных марках крестовины

4 Перекрестный съезд – укладывается в стесненных условиях, когда нельзя уложить последовательно два стрелочных перевода

5 Сокращенный – укладывается в целях сокращения длины соединения при междупутье 7,5м и более. Он состоит из двух СП, двух обратных кривых и прямой вставки между ними

Стрелочные улицы

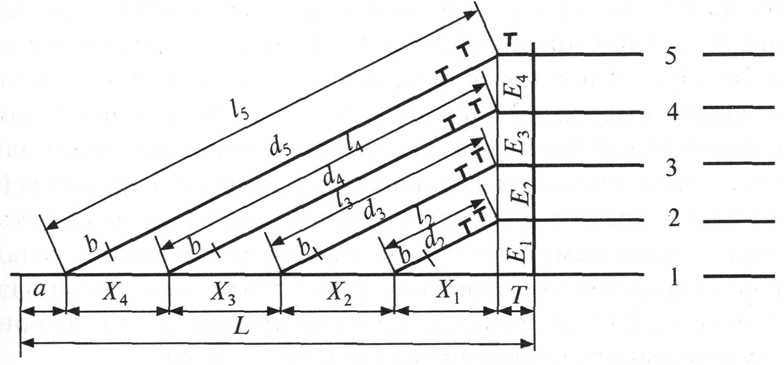

Стрелочная улица (СУ) – путь, на котором располагается ряд стрелочных переводов или глухих пересечений на определенном расстоянии друг от друга

1.1 Под углом крестовины к основному пути

Преимущество: имеют прямые пути в пределах полезной длины, что обеспечивает лучшую видимость при маневрах

Недостатки: при большем количестве путей улица получается слишком длинной, поэтому такую схему применяют при количестве 4-5 путей

1.2 На основном пути

Недостатки: Объединяют по 4-5 путей, иначе горловины будут длинные.

2 Веерные СУ – применяются когда основной путь проходит под углом к остальным путям и используется в стесненных условиях

3 Составные или комбинированные СУ – применяются в горловинах крупных станций при большем числе путей в парках и представляют собой разные комбинации простейших СУ

4 Пучкообразные СУ– применяются в сортировочных парках, где укладываются симметричные стрелочные переводы марки 1/6

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Станции и транспортные узлы (стр. 7 )

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5 6 7 8 9

**- Стрелочный перевод с подвижной крестовиной.

6.3 Вопросы для самоконтроля

1. Назовите основные геометрические характеристики стрелочного перевода.

2. Охарактеризуйте односторонний, симметричный, несимметричный стрелочные переводы.

3. В каких случаях используются двойные и перекрёстные стрелочные переводы и глухие пересечения (прямоугольные и косоугольные)?

4. Что такое эпюра стрелочного перевода?

5. Почему при проектировании соединений путей необходимо стремиться к компактному расположению стрелочных переводов?

6. Сколько схем взаимного расположения стрелочных переводов в горловинах вы знаете? Перечислите.

7. Что такое прямая вставка, с какой целью её используют и её величина в зависимости от условий эксплуатации?

Практическая работа № 7.
РАСЧЁТ КОНЕЧНОГО СОЕДИНЕНИЯ И СЪЕЗДА

Цель: Научиться определять основные характеристики конечного соединения и съезда.

7.1 Основные теоретические положения и порядок выполнения работы

7.1.1. Расчёт конечного соединения. Конечные соединения двух параллельных путей устраивают обычно несокращенными (рис. 7.1)–под углом крестовины. При расчете этого соединения используют такие данные: расстоя­ние е между осями путей, радиус R сопрягающей кривой (он дол­жен быть не менее радиуса пе­реводной кривой стрелочного перевода), данные о стрелоч­ном переводе а и b.

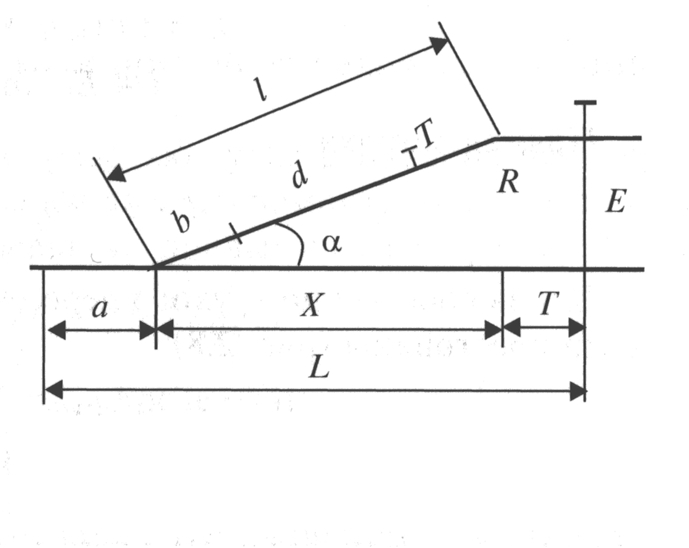

Рисунок 7.1 – Схема конечного соединения.
