Части самолета: конструктивное значение и особенности эксплуатации

Самолёт – воздушное судно, без которого сегодня представить перемещение людей и грузов на большие расстояния невозможно. Разработка конструкции современного самолета, а также создание отдельных его элементов представляется важной и ответственной задачей. К этой работе допускают только высококвалифицированных инженеров, профильных специалистов, так как небольшая ошибка в расчётах или производственный брак приведут к фатальным последствиям для пилотов и пассажиров. Не представляет секрет, что любой самолёт имеет фюзеляж, несущие крылья, силовой агрегат, систему разнонаправленного управления и взлетно-посадочные устройства.

Ниже изложенная информация об особенностях устройства составных частей самолёта будет интересна для взрослых и детей, занимающихся конструкторской разработкой моделей летательных аппаратов, а также отдельных элементов.

Фюзеляж самолёта

Основной частью самолета является фюзеляж. На нем закрепляются остальные конструктивные элементы: крылья, хвост с оперением, шасси, а внутри размещается кабина управления, технические коммуникации, пассажиры, грузы и экипаж воздушного судна. Корпус самолёта собирается из продольных и поперечных силовых элементов, с последующей обшивкой металлом (в легкомоторных версиях – фанерой или пластиком).

Требования при проектировании фюзеляжа самолёта предъявляется к весу конструкции и максимальным характеристикам прочности. Добиться этого позволяет использование следующих принципов:

Фюзеляж пассажирского самолёта

Прочность корпуса самолёта обязана обеспечивать противодействие нагрузкам при различных полётных условиях, в том числе:

К основным типам конструкции корпуса самолёта относят плоский, одно,- и двухэтажный, широкий и узкий фюзеляж. Положительно зарекомендовали себя и используются фюзеляжи балочного типа, включающие варианты компоновки, которые носят название:

Важно! Равномерное распределение нагрузки на все части самолёта осуществляется за счёт внутреннего каркаса фюзеляжа, который представлен соединением различных силовых элементов по всей длине конструкции.

Конструкция крыла

Крыло – один из основных конструктивных элементов самолёта, обеспечивающий создание подъёмной силы для полёта и маневрирования в воздушных массах. Крылья используют для размещения взлётно-посадочных устройств, силового агрегата, топлива и навесного оборудования. От правильного сочетания веса, прочности, жёсткости конструкции, аэродинамики, качества изготовления зависят эксплуатационные и лётные характеристики самолёта.

Основными частями крыла называется следующий перечень элементов:

Конструктивно-силовая схема крыла (наличие и расположение деталей при нагрузочном воздействии) должна обеспечивать устойчивое противодействие силам кручения, сдвига и изгиба изделия. К ней относятся продольные, поперечные элементы, а также внешняя обшивка.

Классификация крыльев самолёта осуществляется в зависимости от конструктивных особенностей и степени работы наружной обшивки, в том числе:

Примыкание крыла к фюзеляжу

Важно! Стыковка частей крыльев, последующее их крепление должны обеспечивать передачу, распределение изгибающего и крутящего моментов, возникающих при различных режимах эксплуатации.

Авиадвигатели

Благодаря постоянному совершенствованию авиационных силовых агрегатов продолжается развитие современного самолётостроения. Первые полёты не могли быть длительными и совершались исключительно с одним пилотом именно потому, что не существовало мощных двигателей, способных развить необходимую тяговую силу. За весь прошедший период авиацией использовались следующие типы двигателей самолёта:

Важно! Перечень двигателей, разрабатываемых авиаконструкторами, вышеуказанным перечнем не ограничивается. В разное время неоднократно принимались попытки создавать различные вариации силовых агрегатов. В прошлом веке даже велись работы по конструированию атомных двигателей в интересах авиации. Опытные образцы были опробованы в СССР (ТУ-95, АН-22) и США (Convair NB-36H), но были сняты с испытания в связи с высокой экологической опасностью при авиационных катастрофах.

Органы управления и сигнализации

Комплекс бортового оборудования, командные и исполнительные устройства самолёта называют органами управления. Команды подаются из пилотной кабины, а выполняются элементами плоскости крыла, оперением хвоста. На разных типах самолётов используются различные типы систем управления: ручная, полуавтоматическая и полностью автоматизированная.

Органы управления, независимо от типа системы управления, разделяют следующим образом:

При применении ручного или полуавтоматического управления воздушным судном пилота можно считать неотъемлемой частью системы. Только он может проводить сбор и анализ информации о положении самолёта, нагрузочных показателях, соответствии направления полёта с плановыми данными, принимать соответствующее обстановке решение.

Для получения объективной информации о лётной обстановке, состоянии узлов самолёта пилот использует группы приборов, назовем основные:

Важно! Измерительные приборы, используемые для мониторинга состояния машины и внешней среды, специально разработаны и адаптированы для сложных условий эксплуатации.

Взлётно-посадочные системы 2280

Взлёт и посадку считают ответственными периодами при эксплуатации самолёта. В этот период возникают максимальные нагрузки на всю конструкцию. Гарантировать приемлемый разгон для поднятия в небо и мягкое касание поверхности посадочной полосы могут только надёжно сконструированные стойки шасси. В полете они служат дополнительным элементом придания жесткости крыльям.

Конструкция наиболее распространённых моделей шасси представлена следующими элементами:

Стойка шасси самолёта

Сколько колес размещено у самолета? Количество колёс определяется в зависимости от модели, веса и назначения воздушного судна. Наиболее распространённым считают размещение двух основных стоек с двумя колёсами. Более тяжёлые модели – трёх стоечные (размещены под носовой частью и крыльях), четырёх стоечные – две основные и две дополнительные опорные.

Видео

Описанное устройство самолета даёт лишь общее представление об основных конструктивных составляющих, позволяет определить степень важности каждого элемента при эксплуатации воздушного судна. Дальнейшее изучение требует глубокой инженерной подготовки, наличия специальных знаний аэродинамики, сопротивления материалов, гидравлики и электрооборудования. На производственных предприятиях авиастроения этими вопросами занимаются люди, прошедшие обучение и специальную подготовку. Самостоятельно изучить все этапы создания самолёта можно, только для этого следует запастись терпением и быть готовым к получению новых знаний.

Источник

Компоновка самолета

Компоновкой самолета называют процесс пространственной увязки частей самолета, размещение грузов, пассажиров, экипажа, топлива, оборудования. Общая компоновка самолета включает аэродинамическую, внутреннюю (или весовую) и конструктивно-силовую компоновку.

Аэродинамическая компоновка состоит в выборе схемы самолета, взаимного расположения частей и придания самолету аэродинамических форм. Поскольку аэродинамическая схема задана, то при выполнении лабораторной работы студенту необходимо выполнить внутреннюю компоновку, т.е. разместить экипаж, пассажиров, грузы, топливо и оборудование.

Кабина экипажа размещается в носовой части фюзеляжа и отделяется от остальных отсеков перегородкой. Размеры ее зависят от состава экипажа. На военных самолетах в зависимости от назначения может быть один или два члена экипажа, на пассажирских и транспортных в зависимости от веса и протяженности авиалиний в экипаж входит от двух до четырех человек: командира корабля, второго пилота, бортинженера, и штурмана.

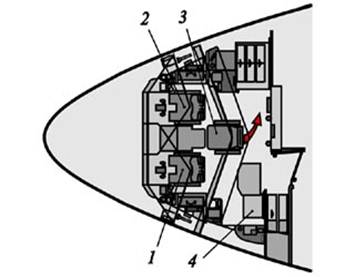

Рис.2.3. Компоновка кабины экипажа

1,2 – кресла лётчиков; 3,4 – кресла для дополнительных членов экипажа.

Наиболее важным элементом компоновки кабины экипажа является размещение летчиков. При этом должен быть обеспечен хороший обзор летчику: вправо-влево 20-30º от линии визирования, вверх-вниз – 16-20º и оптимальное расстояние до приборной доски и командных постов управления.

Типовая компоновка кабины экипажа пассажирского самолета приведена на рис.2.3.

Размеры и компоновка пассажирских кабин зависит от количества пассажиров и класса пассажирского оборудования.

В настоящее время применяется три класса, отличающихся друг от друга комфортом и условиями обслуживания.

Третий, экономический класс имеет еще более плотное размещение пассажиров с удельным объемом 0,9-1,2м 3 отклонением спинки сидений до 25º.

Пассажирские сидения выполняются в виде блоков из двух или трех сидений. Размеры кресел зависят от класса пассажирской кабины. Основные размеры кресел приведены в таблице.

Пассажирские кабины по длине фюзеляжа обычно делятся на несколько салонов, разделяемых перегородками.

При компоновке пассажирских салонов следует избегать размещения пассажиров в плоскости вращения винтов и в зоне расположения двигателей. Эти объемы в фюзеляже используются для размещения кухонь, гардеробов или багажных помещений.

На больших самолетах для обслуживания пассажиров в состав экипажа включаются бортпроводники: на 30-50 пассажиров – один бортпроводник. Каждый бортпроводник обеспечивается откидным сидением в служебном помещении за кабиной экипажа или радом с входными дверями.

Основные размеры пассажирских кресел

Пассажирские кабины по длине фюзеляжа обычно делятся на несколько салонов, разделяемых перегородками.

При компоновке пассажирских салонов следует избегать размещения пассажиров в плоскости вращения винтов и в зоне расположения двигателей. Эти объемы в фюзеляже используются для размещения кухонь, гардеробов или багажных помещений.

На больших самолетах для обслуживания пассажиров в состав экипажа включаются бортпроводники: на 30-50 пассажиров – один бортпроводник. Каждый бортпроводник обеспечивается откидным сидением в служебном помещении за кабиной экипажа или радом с входными дверями.

Багаж пассажиров располагается под полом пассажирских кабин или в специальных багажных отсеках в хвостовой части фюзеляжа из расчета 0,25м 3 на одного пассажира.

При полетах в зимнее время необходимо предусмотреть гардеробы. Площадь под гардеробы составляет 0,035-0,05м 2 на одного пассажира. Рекомендуется гардеробы размещать вблизи входных дверей.

На самолетах с большой длительностью полета пассажиры обеспечиваются бесплатным питанием. Для размещения продуктов питания и соответствующего оборудования на самолете предусматривается буфет-кухня с объемом 0,1-0,2м 3 на одного пассажира.

Количество туалетных помещений зависит от количества пассажиров и продолжительности полета. При продолжительности полета от 2 до 4 часов рекомендуется один туалет на 40 пассажиров. Площадь пола туалетных помещений должна быть не менее 1,5-1,6м 2. Туалетные помещения следует располагать в носовой и хвостовой частях фюзеляжа, вблизи входных дверей.

Оборудование самолетов принято объединять в блоки, комплексы и размещать в специальных технических отсеках. Сами технические отсеки располагаются в местах, к которым тяготеет определенная часть оборудования.

В качестве одного из вариантов можно привести следующую компоновку блоков оборудования.

В носовой части фюзеляжа перед герметической кабиной располагаются агрегаты радиолокационной станции (РЛС), аппаратура и антенны захода на посадку.

Подполом герметической кабины располагается гидравлическое оборудование и оборудование для систем управления самолетом.

В фюзеляже непосредственно за кабиной размещается кислородное, радиотехническое, электрооборудование и противопожарное оборудование;

в центроплане – оборудование, обслуживающее топливную систему, средства механизации, шасси; в хвостовой части фюзеляжа – оборудование для элементов управления самолетом и радиотехнические блоки.

Источник

Как устроен самолет?

Планер состоит из крыла, фюзеляжа, оперения (стабилизатор и киль) и шасси. Сюда же относят и особый отсек, который часто выходит за пределы крыла или фюзеляжа и предназначается для установки двигателя. Этот отсек называется мотогондолой.

Крыло

Крыло — это собственно тот элемент конструкции, который помогает самолету взлететь. Сила, поднимающая самолет в воздух, образуется за счет разности давлений на нижнюю и верхнюю поверхности его крыла. А эта разность возникает из-за того, что длина верхнего профиля крыла больше, чем длина нижнего, и за равный промежуток времени верхнему потоку приходится преодолевать большее расстояние, чем нижнему. Верхний поток как бы «растягивается», становиться разреженным, и плотность его уменьшается. При уменьшении плотности верхнего потока уменьшается и сила, давящая на верхнюю часть крыла. Сила же, давящая на нижнюю часть крыла, по-прежнему остается большой, поэтому крыло как бы выталкивает вверх. Сила, возникающая за счет разности сил, давящих на нижнюю и верхнюю часть крыла, называется подъемной силой.

Величина этой силы зависит от очень многих факторов, начиная от площади крыла и заканчивая его профилем. Линия, которая соединяет две точки крыла, находящиеся на наибольшем удалении друг от друга, называется хордой крыла. Хорда крыла образует с потоком воздушных частиц, направленных навстречу крылу, особый угол — угол атаки. Его величина в значительной степени влияет на подъемную силу. Чем она больше, тем выше подъемная сила.

Фюзеляж

Тело самолета без крыла, оперения, мотогондолы и шасси называется фюзеляжем. Внутри него находятся экипаж самолета, его оборудование, грузовой или пассажирский отсеки — иными словами, все, что должно подниматься и переноситься на крыле.

Бывают, впрочем, и фюзеляжи, размещенные внутри самого крыла. Такая конструкция называется летающим крылом. Чаще всего фюзеляж представляет собой тело вращения, имеющее осесимметричную форму, которая позволяет достичь наименьшего веса и минимального сопротивления воздушному трению. Конструктивно фюзеляж представляет собой скелет из ребер, обтянутых снаружи тонкостенной оболочкой — обшивкой. На языке науки такая форма называется коробчатой балкой, а вся конструкция — балочной.

Оперение

Горизонтальное оперение состоит из неподвижного стабилизатора — двух плоских «крылышек», размещенных чаще всего в хвостовой части, и шарнирно подвешенного к нему руля высоты.

Вертикальное оперение обеспечивает машине устойчивость и неподвижность в поперечном направлении, то есть относительно ее продольной оси. Иначе говоря, оно необходимо, чтобы самолет не «завалился» в полете на крыло, как это произошло с первой машиной Можайского. Вертикальное оперение шарнирно, то есть подвижно, состоит из киля и подвешенного к нему руля направления, который позволяет изменить направление движения машины в воздухе.

Шасси

Еще один важный элемент конструкции любого самолета — шасси. Оно служит для передвижения аэроплана по земле или воде при рулении, взлете и посадке.

Что касается шасси велосипедного типа, то одна главная опора находится в передней части фюзеляжа, вторая — в задней, а две вспомогательные крепятся обычно на крыльях. Схема расположения лыжного шасси идентична, с той лишь разницей, что вместо колес используются лыжи. А вот с поплавковым шасси все немного по-другому.

Существуют следующие типы гидросамолетов: поплавковые, летающие лодки и самолеты-амфибии.

У поплавковых самолетов две основных схемы расположения шасси: первая — два основных поплавка крепятся по бокам фюзеляжа, вторая — основной поплавок крепится к фюзеляжу, а два вспомогательных — к крыльям.

У летающей лодки роль основного поплавка выполняет сам фюзеляж, имеющий форму лодки, а вспомогательные поплавки крепятся к крыльям.

Самолет-амфибия — это та же летающая лодка, но кроме поплавкового шасси у нее есть убирающееся колесное шасси.

Рассмотрим устройство колесного шасси более подробно.

Шасси современного самолета состоит из:

Для достижения хороших летных характеристик у большинства самолетов шасси после взлета убираются в фюзеляж либо крыло. Исключение составляют небольшие и тихоходные машины. Но даже неубирающиеся шасси закрывают обтекателями для снижения аэродинамического сопротивления.

Сердце самолета. Виды авиационных двигателей

Двигатель нужен, чтобы поднять самолет в воздух и удерживать его в небе, создавая подъемную силу. Его с полным правом можно назвать сердцем машины.

Все авиационные двигатели делятся на воздушные и ракетные. Первым для приготовления рабочей смеси необходим атмосферный воздух, то есть действовать они могут только в земных условиях. Все требуемое для работы ракетных двигателей имеет на своем борту сам летательный аппарат. Это значит, что работать они могут и в безвоздушном пространстве.

Поршневой двигатель

Поршневой двигатель — это первый тип двигателя, который начали применять на воздушных судах, не считая, конечно, малоуспешных попыток взлететь с помощью парового мотора. Топливом для поршневого двигателя служит бензин. Полученная на его бензина рабочая смесь (воздух + бензин) подается в корпус цилиндра, где за счет системы зажигания воспламеняется и приводит в движение поршень.

Поршень через шатун, закрепленный подвижно внутри него, воздействует на вал, имеющий особую форму, составленную из многочисленных колен, и потому называемый коленчатым. Коленвал за счет воздействия поршня начинает вращаться.

Вал приводится во вращение через передаточный механизм. Это вращение передается тому самому винту, который заставляет самолет, разбежавшись, подняться над полем аэродрома. Вращаясь, винт создает тягу. Чем мощнее двигатель, тем больше эта тяга.

Самый простой способ повысить мощность двигателя — увеличить число цилиндров. Поэтому конструкторы все время пытались создать как можно более компактные двигатели с максимальным количеством цилиндров.

Сначала авиационные двигатели были рядными (цилиндры располагались в один ряд). Но рядные двигатели, в которых больше шести цилиндров, оказались трудными в изготовлении и слишком длинными для самолетов. Поэтому придумали V-образные 8- и 12-цилиндровые двигатели. Для сообщения винту как можно большей силы должно быть достаточно много поршней. Например, на двигателях «Мерлин» британской компании «Роллс-Ройс», выпускаемых до и после войны, их было 12. Для максимальной компактности цилиндры устанавливали под углом друг к другу, наподобие латинской буквы V. Двигатели, у которых цилиндры с поршнями располагаются таким образом, называются V-образными.

Однако мотор с наибольшим числом цилиндров можно получить, если разместить их вокруг коленчатого вала наподобие звезды. Двигатели с таким расположением цилиндров называются звездообразными. Количество цилиндров в них доходит до 24. И хотя такие двигатели получались существенно мощнее V-образных, это частично компенсировалось их огромным лобовым сопротивлением, так как площадь фронтального сечения звездообразного двигателя была гораздо большей по сравнению с V-образными. Поэтому во времена поршневой авиации активно применялись и тот и другой типы двигателей.

Турбовинтовой двигатель

Увеличение числа цилиндров, вращающих коленчатый вал, неизбежно ведет к увеличению массы мотора и, соответственно, ухудшению летных характеристик машины. Конструкторы решили эту задачу, разработав турбовинтовой двигатель, который при одинаковой с поршневым двигателем массе выдает гораздо большую мощность. Однако по сравнению с поршневым мотором он неэкономичен и применяется только там, где нужно поднимать в воздух значительный вес или где требуются более высокие скорости. В турбовинтовых двигателях винт приводится во вращение с помощью особого органа — турбины.

Воздушный поток, набегающий в полете на двигатель, попадает в компрессор, где происходит его сжатие. Сжатый воздух поступает в камеру сгорания, куда одновременно впрыскивается топливо. Воздух и топливо образуют специальную топливовоздушную смесь, которая, сгорая в камере, выпускает горячие газы, воздействующие на турбину. Она приходит во вращение и через редуктор приводит в движение воздушный винт.

Турбовинтовой двигатель проигрывает поршневому в экономичности, но превосходит его по мощности.

Турбореактивный двигатель

Данный двигатель по своему устройству напоминает турбовинтовой. Однако если у последнего подъемная сила создается за счет вращения воздушного винта, то у турбореактивного двигателя — посредством выходящей из сопла газовой струи.

Турбореактивный двигатель состоит из тех же частей, что и турбовинтовой: входного устройства, куда поступает встречный воздух; компрессора, где он сжимается; камеры сгорания, куда впрыскиваются частицы топлива и где образуется воздушная смесь.

Горячие газы приводят во вращение газовую турбину, а затем, вырываясь с огромной скоростью из сопла, создают тяговую силу. Такие двигатели позволяют получать большую мощность и скорость, чем турбовинтовые, но в три-четыре раза проигрывают им в экономичности.

Чтобы повысить экономичность, был изобретен двухконтурный турбореактивный двигатель, который теперь повсеместно применяется в пассажирской и транспортной авиации.

Реактивный прямоточный двигатель

В этом двигателе встречный воздух, поступающий во входное устройство, затормаживается специальным рабочим телом, что приводит к созданию в камере сгорания большого давления. Через форсунки туда же впрыскивается и топливо, которое нагревает воздух в камере. Заканчивается камера сгорания расширяющимся соплом, вырываясь из которого, воздух создает тяговую силу.

Такие двигатели подразделяются на дозвуковые, сверхзвуковые и гиперзвуковые, служащие для создания скоростей, которые в разы превосходят скорость звука. Эти двигатели широко используются в военной авиации.

Системы бортового оборудования

Все, что обеспечивает жизнь машины в воздухе и правильность ее поведения в полете — управляемость, безопасность, надлежащие условия для пассажиров и экипажа, исправное выполнение специальных функций, для которых, собственно, машина и создавалась, — называют системами бортового оборудования.

В 1970-х годах, когда на воздушные суда начали все шире проникать электронные устройства, для этих систем появился термин «авионика», совместивший в себе понятия «авиация» и «электроника». Оборудование летательных аппаратов подразделяют на собственно авиационное, радиоэлектронное и авиационное вооружение (для военных машин).

Система энергоснабжения обеспечивает электроэнергией все системы и аппараты машины, питаемые от электричества. В нее входят в первую очередь авиационные генераторы, отличающиеся от аналогичных наземных устройств меньшими размерами и весом.

Затем — преобразователи тока, изменяющие его род и характеристики при подаче к электрическим аппаратам. Аварийными источниками питания, которые применяются при выходе из строя основных, служат аккумуляторные батареи.

Наконец, сами электрические провода и коробки для их разветвления, а также разного рода реле, включающие и выключающие в нужный момент то или иное электрическое устройство.

Светотехническое оборудование самолета подразделяется на внешнее и внутреннее. Первое устанавливается на крыле, фюзеляже, хвостовом оперении. Оно служит для предотвращения столкновения с другими машинами, освещения взлетно-посадочной полосы, подсветки опознавательных знаков на борту и прочее. На консолях крыла, носу и хвосте находятся аэронавигационные огни, обозначающие габарит машины в темноте.

Внутреннее освещение применяется в самом самолете — в кабине пилотов, пассажирских отсеках. Оно же используется для подсветки приборных досок.

К приборному оборудованию самолета относятся устройства, осуществляющие измерения условий полета: атмосферное давление за бортом и высоту машины над землей, скорость полета и число Маха (то есть отношение скорости самолета к скорости звука), скорость ветра за бортом, температуру воздуха и прочее. Все приборы, контролирующие эти показатели, называют аэрометрическими.

Отдельная приборная система следит за работой силовых установок: проверяет температуру и давление в рабочих камерах двигателей, предупреждает о сбоях в управляющих системах. Специальные пилотажно-навигационные приборы сверяют движение машины с заданным курсом.

К авиационному оборудованию относят и средства объективного контроля, следящие как за оборудованием машины, так и за поведением ее экипажа, причем делающие это независимо от него. Такие средства, называемые черными ящиками, нужны для выяснения причин аварий. В эту же группу входят и всем известные автопилоты — средства, позволяющие вести машину по заданному курсу в автоматическом режиме. Система предупреждения о столкновении «обозревает» пространство вокруг машины, передает сигналы встречным воздушным судам, сообщает о появлении других машин своему пилоту.
