что такое колесные проставки
Для чего нужны колёсные проставки?
Колёсные проставки представляют собой металлические плоские детали круглой формы, которые нивелируют вылет, будучи установленными между ступицей и самим диском. Подобное решение вполне себя оправдывает, но только если в результате вылет колёсного диска уменьшается ровно до штатного размера (не меньше, не больше), что обеспечивает безопасную езду, поскольку сводит нагрузки на подвеску к расчетным параметрам. Кроме того проставки очень активно используют при тюнинге машин, но о целесообразности такого применения поговорим чуть позже.
Разновидности проставок
Рассматриваемые детали бывают разными. Это связано с тем, какую цель преследует водитель, монтируя их на ступицу. Различают два основных типа колёсных проставок:
Отметим, что второй вариант можно использовать также для изменения межболтового расстояния, диаметра отверстий и их количества. Также подобные детали обычно производятся с выпуклостью, которая предназначается для центровки колеса, что требует особого внимания при покупке, поскольку необходимо учитывать размер центровочного отверстия диска.
Кроме того проставки бывают:
Каждый из этих типов используется для монтажа дисков, имеющих отрицательный показатель вылета, и позволяет подогнать параметры под рекомендованные производителем авто. Помимо этого, последние два варианта используют при навесном тюнинге колёсных арок (толстые модели – для обычных машин, а сверхтолстые для кроссоверов и внедорожников).
Условия применения
Если рассматривать данный вопрос с точки зрения механики, то тут напрашивается единственный вывод – использование колёсных проставок допустимо лишь в случаях, когда вылет больше штатного. При этом ширина самой детали (в миллиметрах) должна точно совпадать со значением разницы между фактическим и требуемым вылетом.
Следует также понимать, что ключевым аспектом при выборе проставки для диска является качество её изготовления. Если сплав детали неоднороден, или же имеются погрешности (даже незначительные) в расположении болтовых отверстий, то весьма вероятен бой колеса, что буквально уничтожит подвеску автомобиля в минимальные сроки. А в экстремальных условиях эти неучтённые критические нагрузки могут привести даже к моментальному разрушению подвески, со всеми вытекающими последствиями.
Все вышесказанное должно предостеречь каждого автолюбителя от приобретения рассматриваемых деталей кустарного производства, а также избегать покупки изделий неизвестного производителя.
Использование проставок при тюнинге автомобиля
Как уже упоминалось, использование проставок под диски, может преследовать несколько целей. Помимо обеспечения заданного вылета, они позволяют монтировать колёса с нестандартным расстоянием между шпильками на диске, а также с покрышками большей размерности, нежели стандартные. Реже они устанавливаются для увеличения колеи автомобиля.
Очевидно, что такие возможности были высоко оценены всевозможными умельцами, поэтому рассматриваемые детали довольно широко применяются при тюнинге машин.
Достаточно часто бывает, когда эксклюзивные диски, идеально подходящие под экстерьер авто имеют не только больший вылет, но и нестандартное межшпилечное расстояние. В этом случае проставки являются лучшим вариантом решения проблемы. Они монтируются на ступицу, после чего уже непосредственно к этим деталям крепятся диски посредством болтов, идущих в комплекте.
Используют их и для создания агрессивного вида транспортного средства. Если говорить точнее, при установке обвеса, расширении колёсных арок и использовании широких моделей дисков. Подобная операция даёт возможность увеличить колею машины.
Все это, конечно, смотрится великолепно. Но никто не даст гарантию безопасности во время движения после таких модернизаций. Поэтому, если вы задумались над улучшением экстерьера своего авто подобным образом, то подумайте дважды. В конечном итоге именно вы и ваши близкие рискуете больше всего.
Что такое вылет диска и почему проставки не увеличивают нагрузку на ступицы.
Всем доброго вечера
тема далеко не новая, но всё чаще в комментах во многих постах где речь заходит о проставках я читаю что изза проставок увеличивается рычаг то есть нагрузка на ступицу в следствие чего ступицы умирают быстрее.
А давайте разберемся почему это мнение не верно!
начнем с теории
Вылет диска — это расстояние между плоскостью крепления диска к ступице автомобиля и вертикальной плоскостью симметрии колеса, проще говоря его внутренним ободом (измеряется в миллиметрах)
возьмем за норму для вымышленного автомобиля вылет ноль миллиметров, то есть ось диска (его секущая пополам) находится ровно по плоскости прилегания к стипице… следовательно чтобы попасть в заданные параметры нам нужно искать диски с вылетом ноль.
Но не всегда такие диски есть в продажи, либо они слишком дороги, либо просто нам не нравится их форма, рисунок, размер и мы ищем чтото другое… допустим не можем найти) как в моём случае.
тогда выход один, покупать диски с неродным вылетом и компенсировать это проставками!
ВНИМАНИЕ Я ГОВОРЮ НЕ О РАСШИРЕНИИ КОЛЕИ! а об использовании проставок именно с целью получения нужного вылета!
примерно вот так выглядит диск с положительным вылетом, то есть именно с ним нам и понадобятся проставки
то есть диск у которого даже визуально прилегающая плоскость центральной части находится ближе к улице имеет положительный вылет.
а вот диски у которых вылет близок к нулю либо отрицательный (не всегда но на рисунке понятно думаю)
ничего не напоминает форма? а не на проставки ли это похоже?)))
именно так!
получается что если приложить колесную проставку к первому варианту дисков мы получим чтото близкое к тому что видим на последнем фото. Исходя из этого имеем что…
далее математика (вычисляем рычаг :))))
чтобы получить нулевой вылет при использовании дисков с вылетом плюс 48мм нам потребуются проставки толщиной ровно эти самые 48мм в результате чего не смотря на пугающую толщину мы получаем именно вылет рекомендуемый производителем автомобиля! для кого то это новость? однако здравствуйте!
именно так получилось и в моём случае, очень сложно найти диски с вылетом минус 12мм в размере 22″, их просто нет таких (я не нашел)
а вот использовать диски с вылетом отличающимся от минус 12мм это как раз и есть увеличение нагрузки на ступицы!
то есть даже без спользования колёс с вылетом минус 40 и с вылетом плюс 20 мы нагрузим ступичные подшипники гораздо больше!
далее покажу примеры дисков с нулевым либо минусовым вылетом
они по умолчанию не могут иметь плоскую форму спереди, это в любом случае либо вогнутая поверхность либо огромные полки
Автомобильные колесные проставки — как, зачем и почему?
Что такое проставки? Ну это такие крутые шайбы ))).
На самом деле назначений у проставок может быть несколько. Но сперва небольшой ликбез для тех кто забыл, а может, по недоразумению не знал.
Главное, на что влияют колесные проставки это параметры вылета колесного диска. В свою очередь вылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах.
Помимо компенсации к штатным изменений применяемых колес, проставки могут позволить установку колес, которые без них применить было бы невозможным.
Причем изменить, можно не только вылет, но и разболтовку. Например, вместо 4×98, свойственных творениям АвтоВАЗа до прихода РЕНО, с помощью проставок можно легко получить иные знаения, например 4×100, сделав возможными установку колес от Весты на Калину.
Ну и не будем забывать про возможность изменения типа крепления, вместо болтов получив шпильки. Впрочем последнее мне не совсем понятно, чем болтовое крепление хуже шпилечного?
Ну и теперь про то как не ошибиться при выборе проставок. Казалось бы все просто — смотрим на исходные параметры у крепления штатного диска к ступице автомобиля для внутренней части проставки, а к внешней части будущих проставок применяем параметры нового колесного диска. После чего заказываем.
Но вот с моим заказом случилась незадача, я не учел внутренний диаметр центрального отверстия проставки так как у «классики» сильно выступает ось.
Такой вот человеческий фактор. Потому, учитывая мой опыт, можно смело заказывать проставки под свои нужды. На Драйве за проставки отвечает DoctorProstavkin — заказать можно тут.
Что такое проставки на колеса
У колесных дисков автомобиля множество параметров, среди которых разболтовка (количество и расположение отверстий для болтов), диаметр центрального отверстия, ширина диска, диаметр диска и вылет.
Именно с вылетом (ЕТ) могут возникнуть проблемы, так как производитель устанавливает определенный диапазон допустимого вылета диска. Вылет влияет на положение центральной оси диска относительно ступицы. Чем больше вылет, тем глубже на ступицу будет садиться колесо, уменьшая ширину колеи. Меньший вылет, напротив, выносит колесо наружу и расширяет колею.
Проставка может потребоваться, если вылет диска существенно больше, чем рекомендованный производителем автомобиля. В этом случае диск упрется в тормозной суппорт и просто не будет крутиться. При установке проставки нужно обратить внимание на то, как глубоко будут заходить болты в ступицу. Скорее всего, стандартные болты окажутся слишком короткими и придется покупать более длинные.
Если автомобиль оснащен ступицами со шпильками, придется впрессовывать более длинные шпильки (если это возможно) или устанавливать проставку со шпильками. Такая проставка сначала сама крепится гайками к штатным шпилькам, а потом уже на шпильки проставки устанавливается колесо.
Увы, если заводской вылет большой, а нужно установить колеса с меньшим вылетом, проставки не помогут. Колеса установятся, если все прочие параметры подходят, но будут сильно выступать из арок и, возможно, задевать их на неровностях. Также сильно вынесенные колеса увеличат нагрузку на подвеску автомобиля.
Еще одна ситуация, когда могут пригодиться проставки – установка аэродинамического обвеса с расширителями арок. Чтобы колеса не «терялись» и выглядели шире, устанавливаются проставки.
Полезно? Лайкаем и делимся со своими подписчиками!

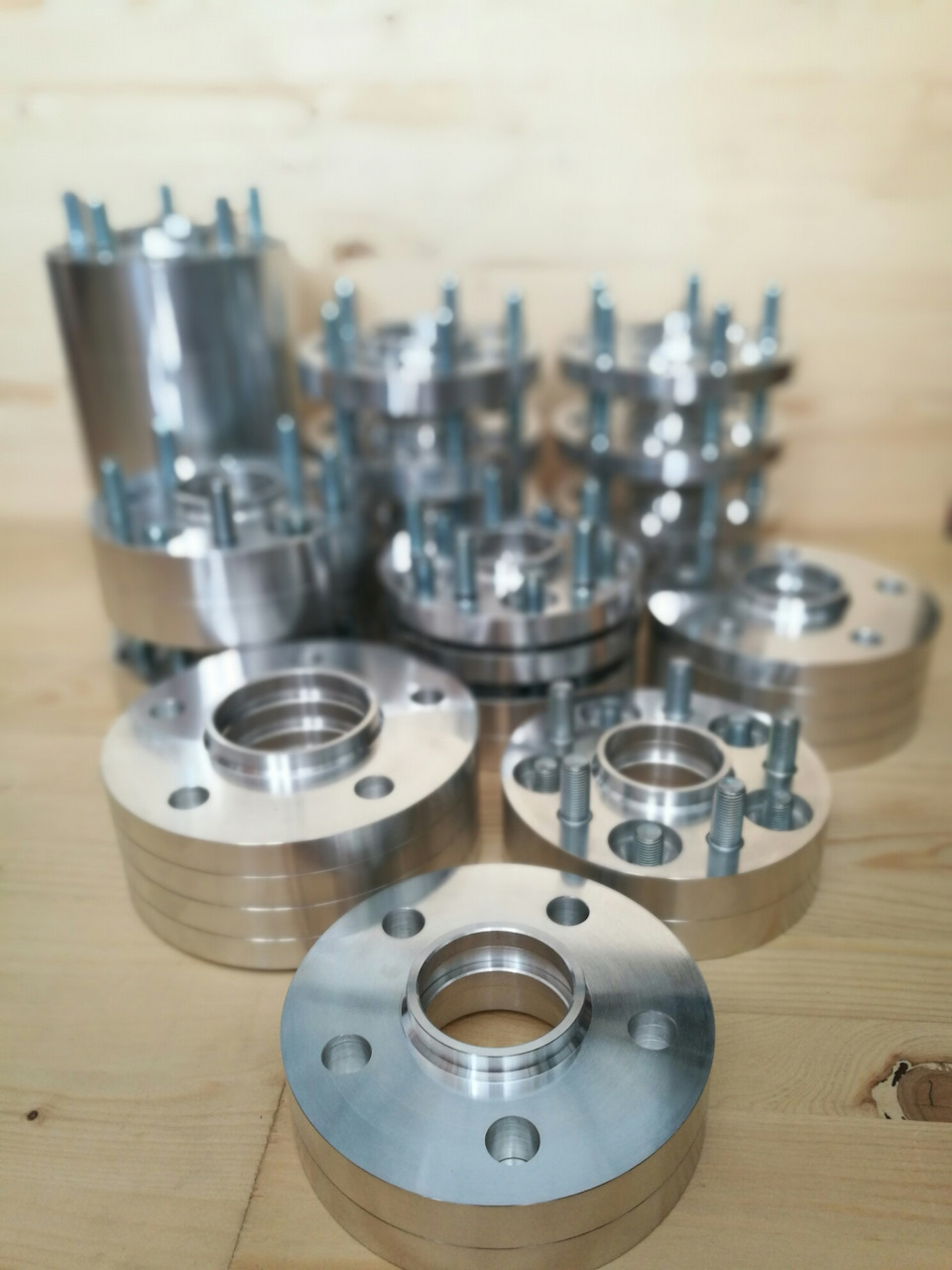

Типы колесных проставок.
Забегая вперед, скажу, что делаю только прямые переходы:
Ну, а теперь о том, какие бывают проставки:

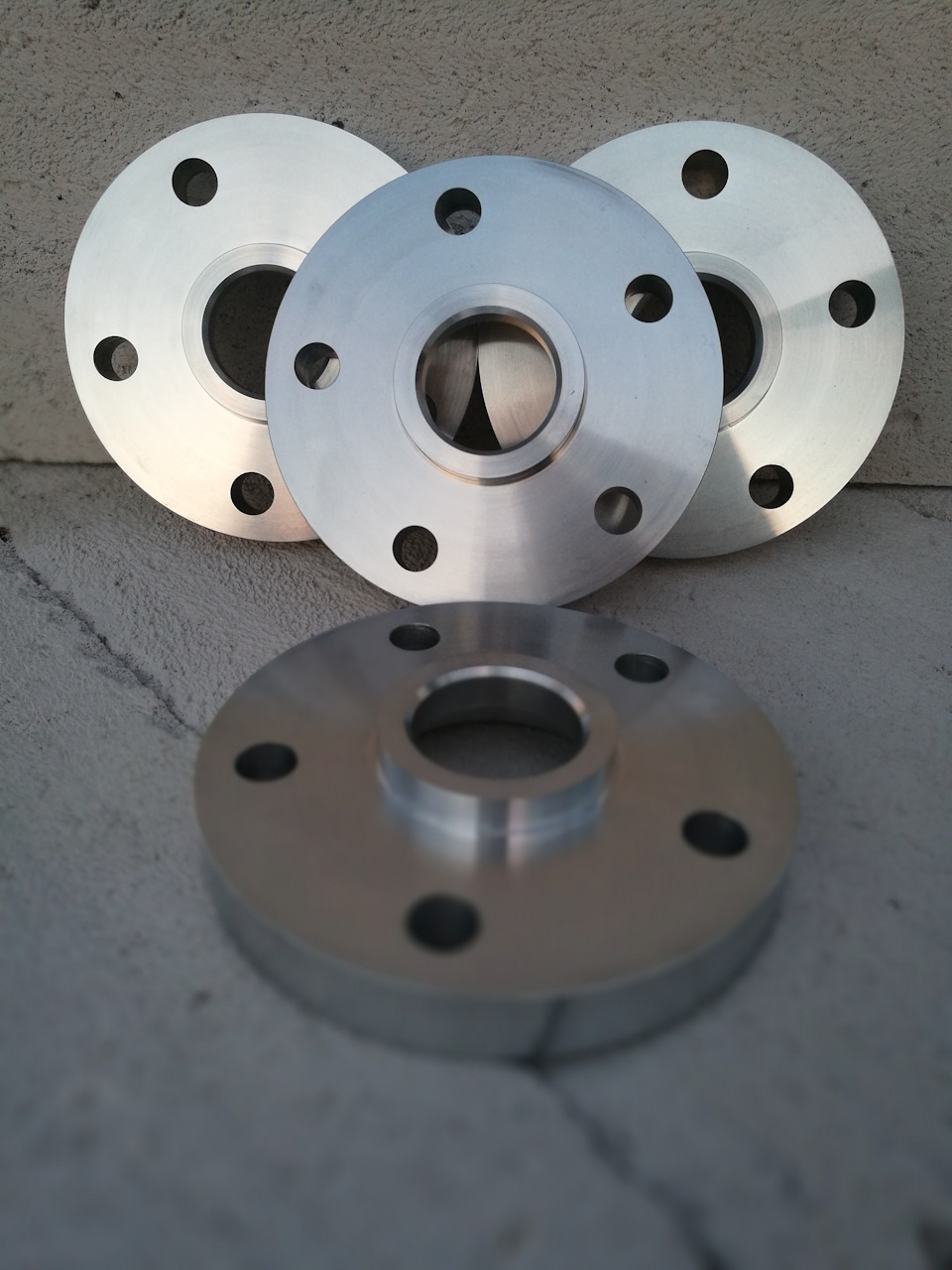

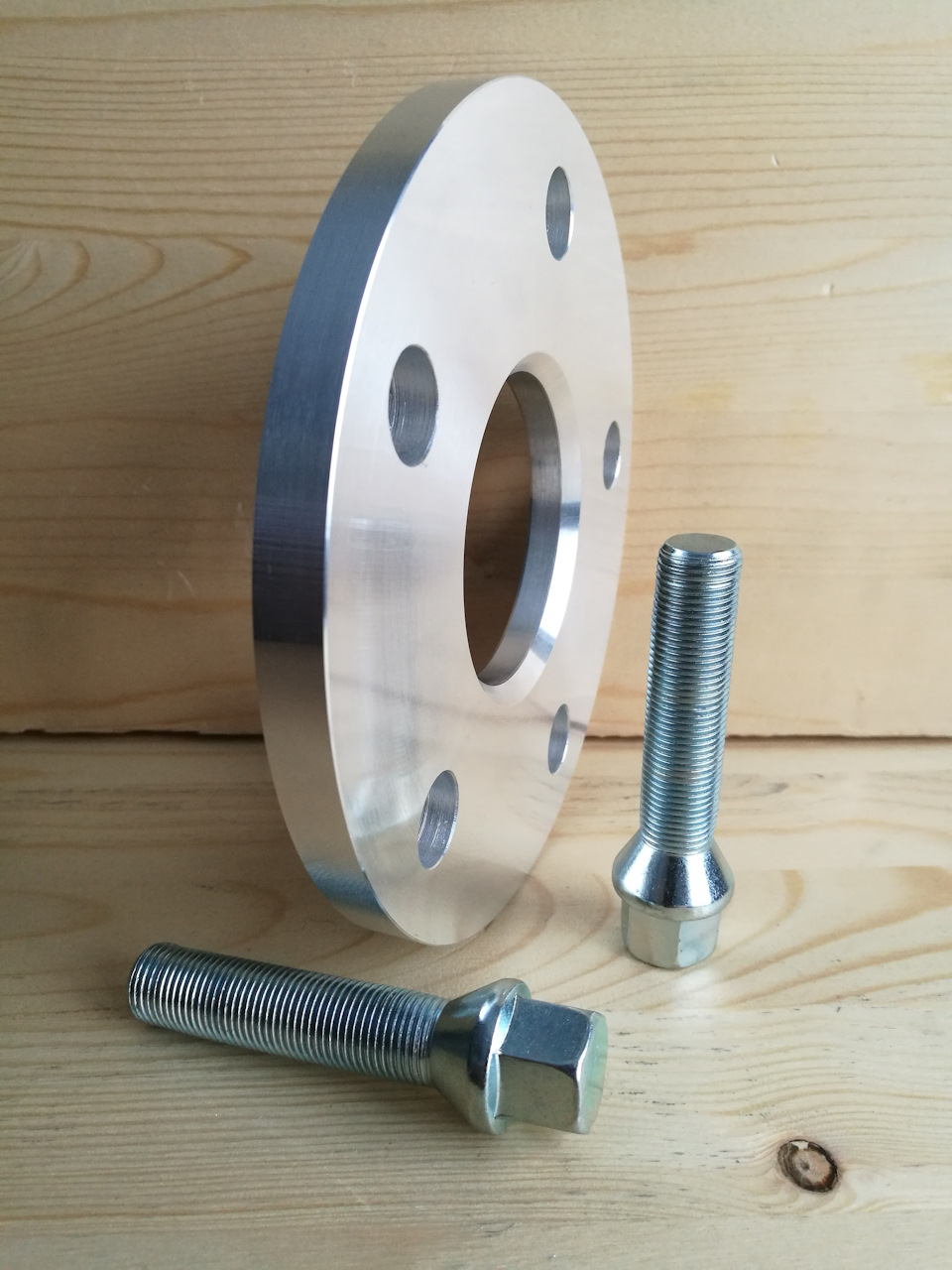

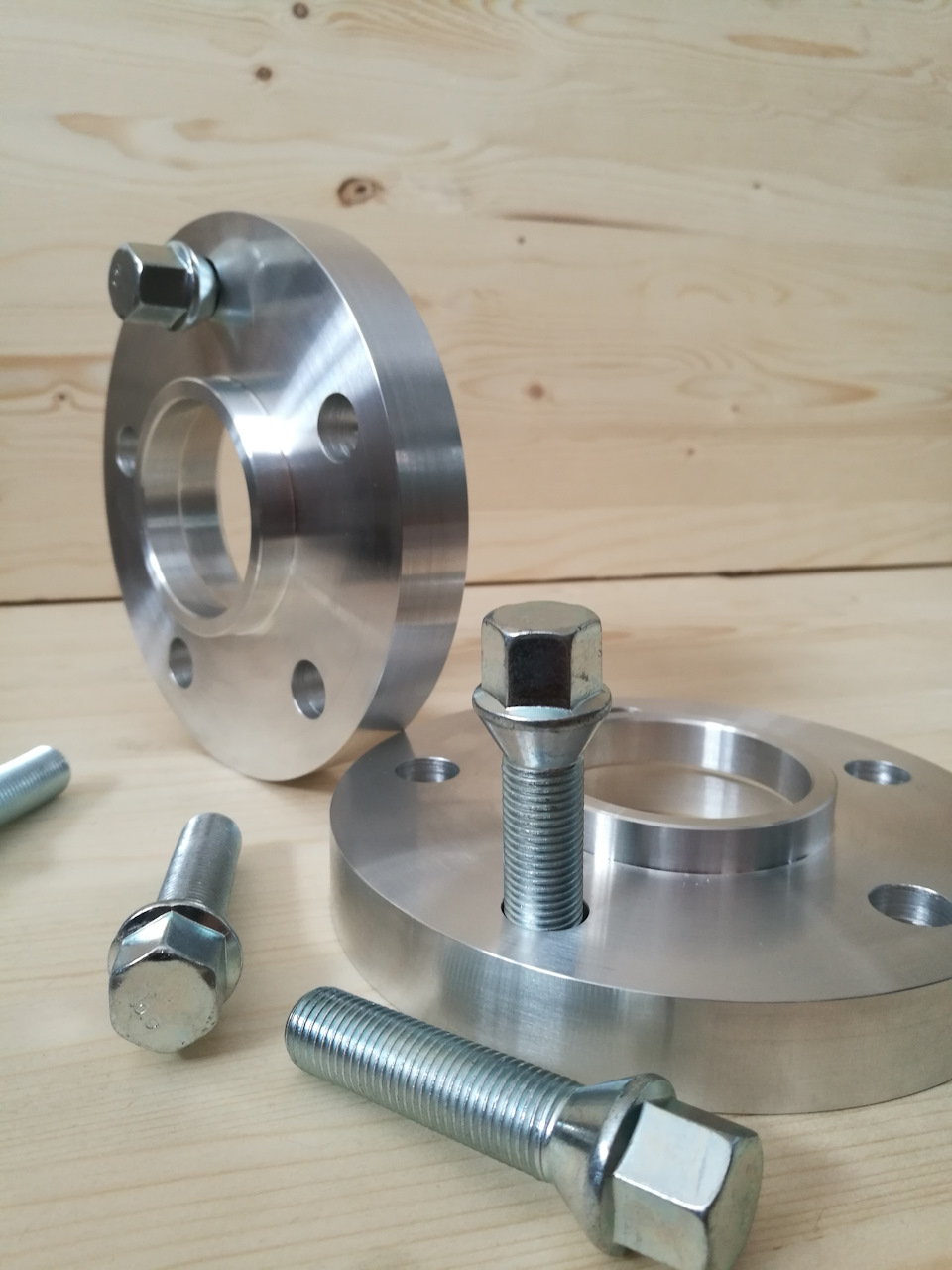

1) Сквозные проставки с центром под диск.
Это самый простой вариант, если у вас на ступицах болты и нужны проставки толщиной 10-25мм, при этом понадобятся только удлиненные болты и немного сноровки, а иногда и терпения, когда нужно будет повешать проставку на ступицу, сверху прижать ее диском и вставить хотя бы один болт сквозь этот бутерброд, попав в резьбу ступицы.
Довольно интересное занятие, если еще колесо в сборе весит как половина тебя)
Если у вас диск прикручивается на шпильки, то этот вариант тоже подходит, но заменить шпильки в ступицах на более длинные бывает довольно затратно (иногда приходится снимать ступицы со всеми вытекающими), лучше будет поставить проставки со своими шпильками в теле, о них чуть ниже.

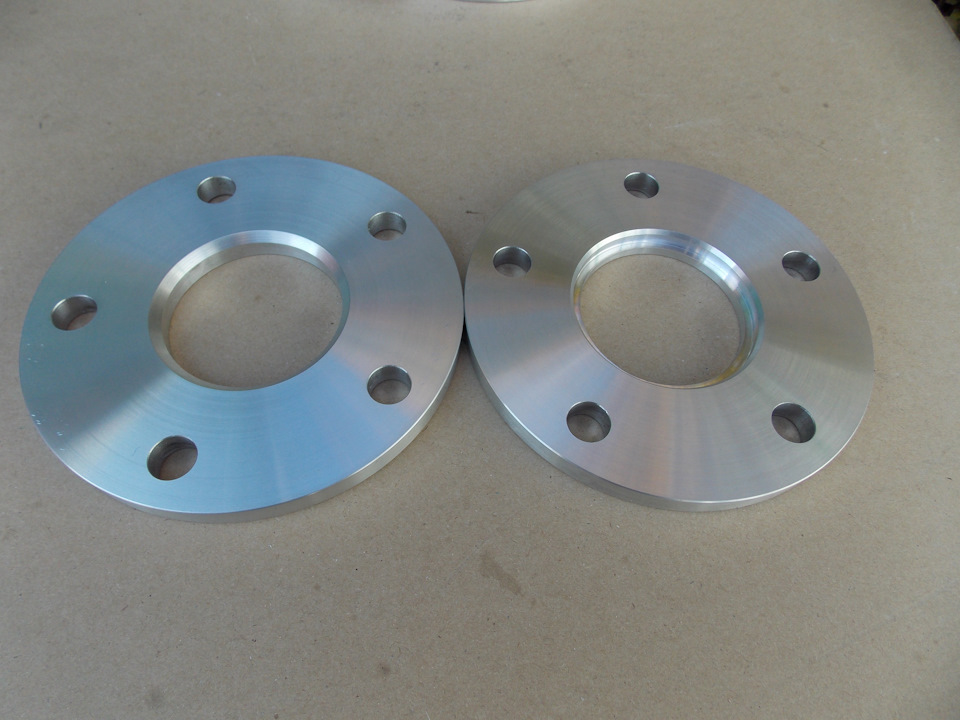

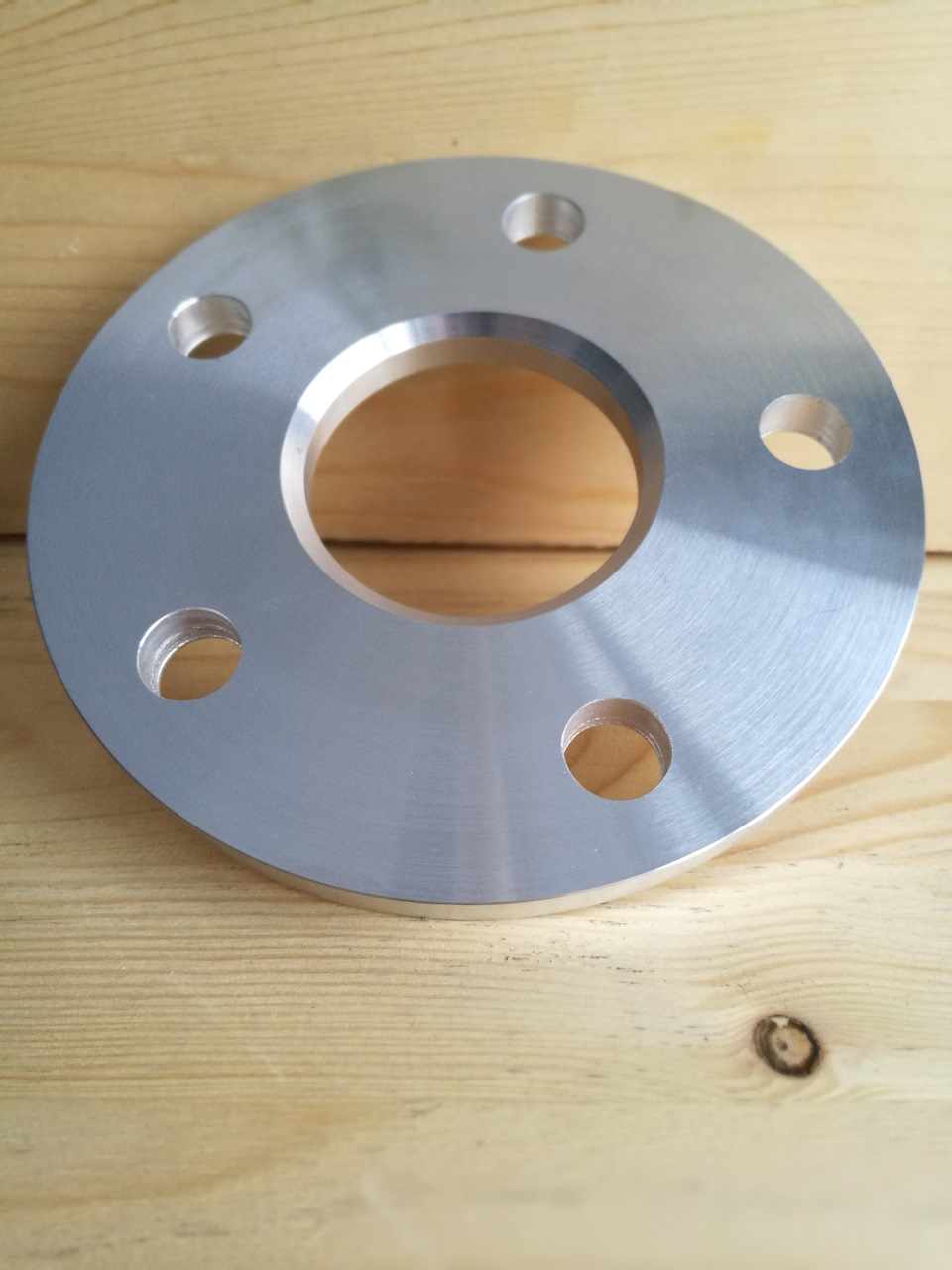

2) Сквозные без центра под диск.
Проставки эти могут быть толщиной от 3 до 25мм.
В основном, ставят 3-10мм, когда колесо немного цепляет за стойку или уперлось в тормозные механизмы.
Я делаю только 10мм, но считаю, что такие проставки вообще не должны иметь место на машине.
При их установке, в большинстве случаев, это приводит к появлению биений. Иногда вы конкретно чувствуете, как руль херачит по рукам, а иногда (если повезет) биения не заметны, но разрушающее влияние несоосности колеса со ступицей не проходит бесследно.
Кстати, почти всегда их пытаются поставить без замены крепежа на более длинный, что тоже хреновенько — бывали случае в моей практике, когда в зацеплении мало витков резьбы и ее просто слизывает.

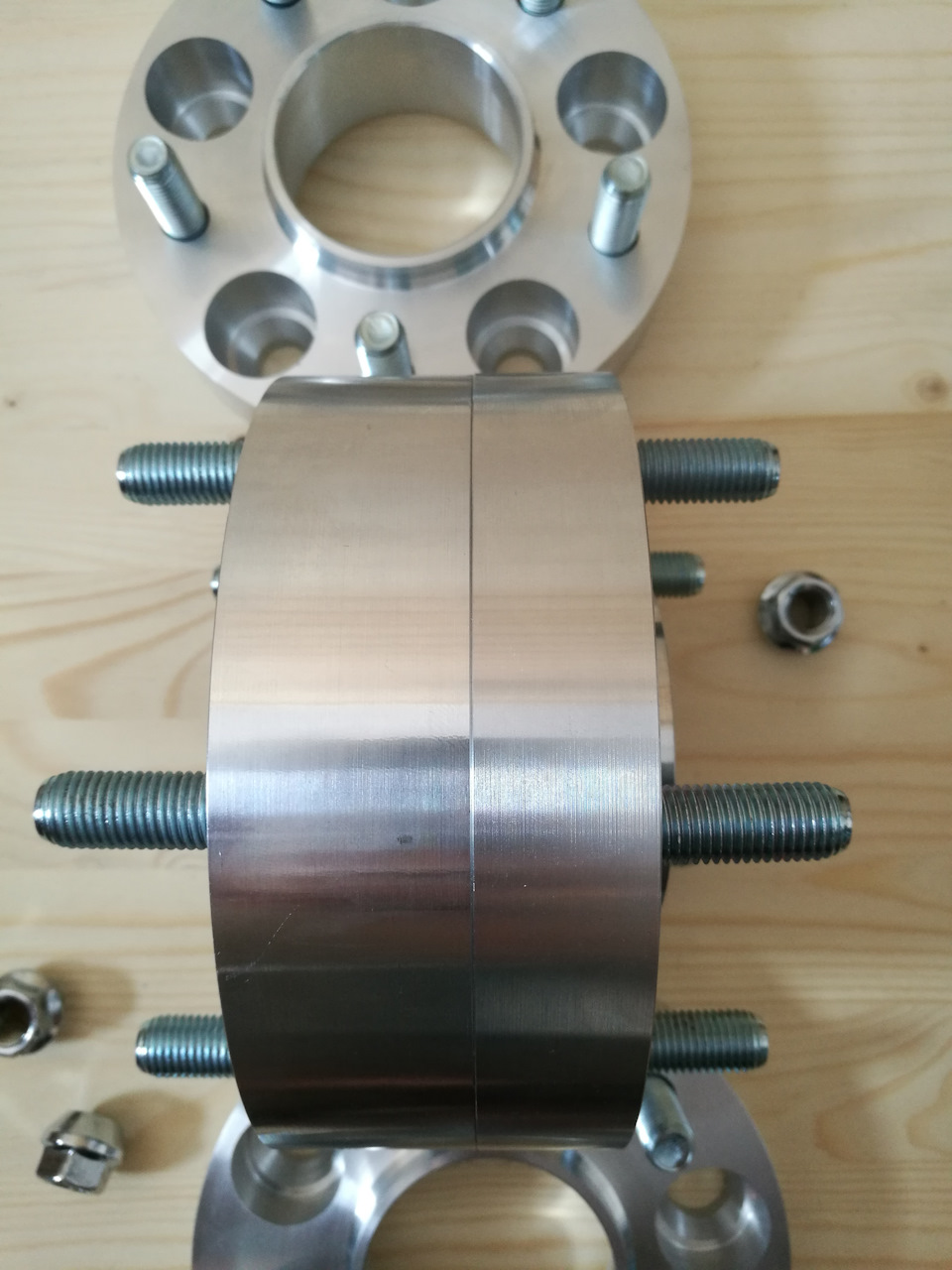

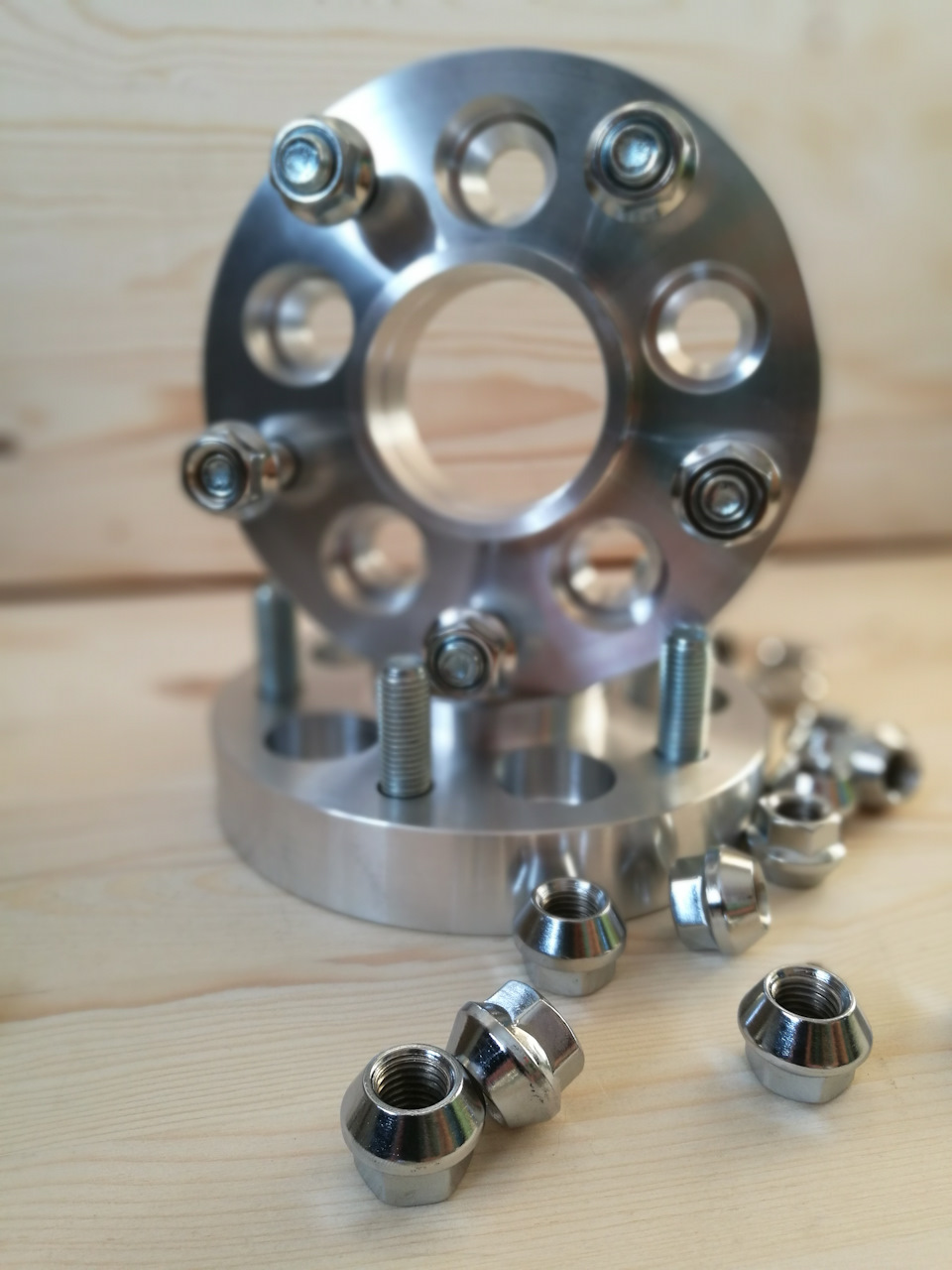

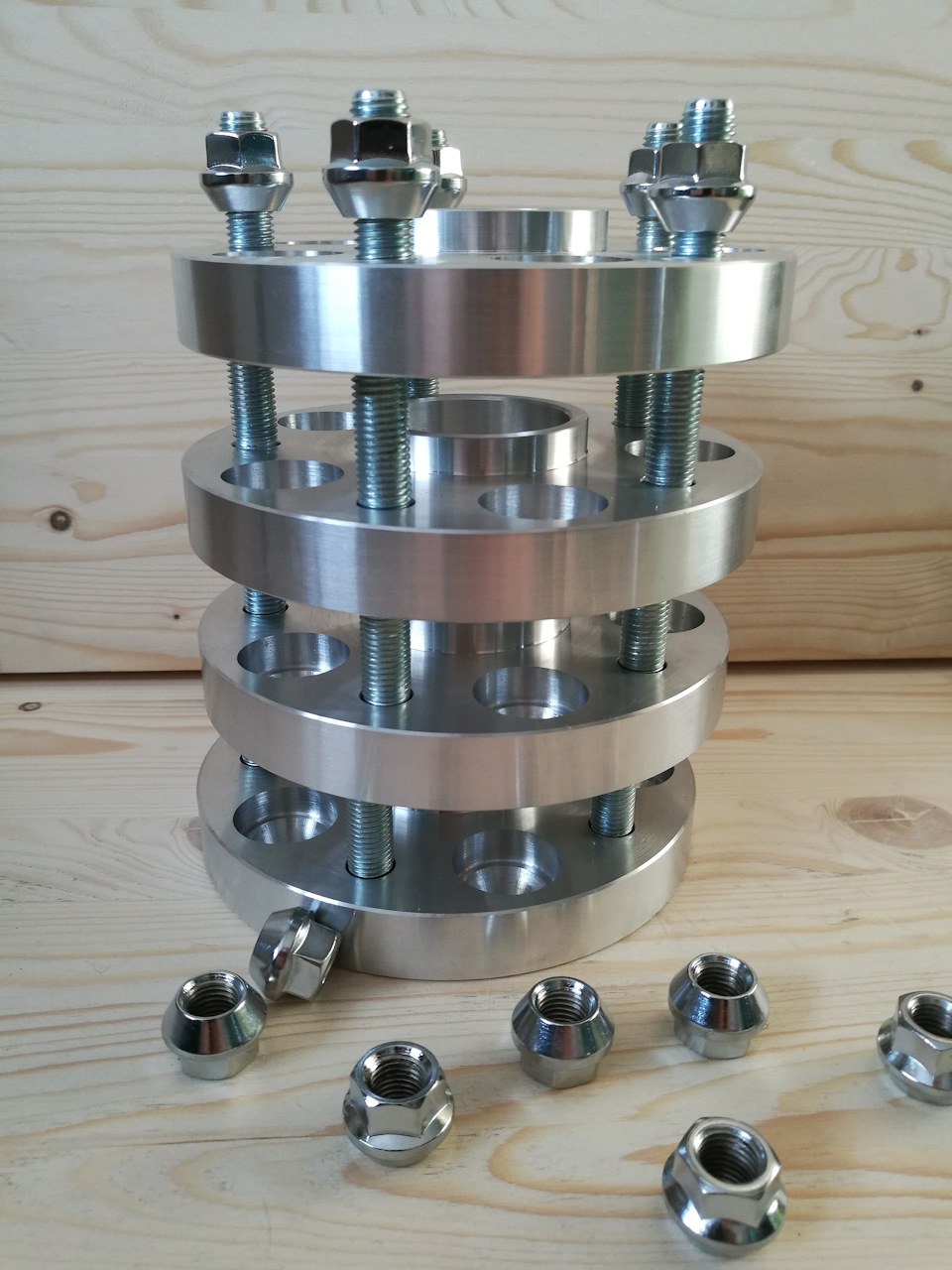

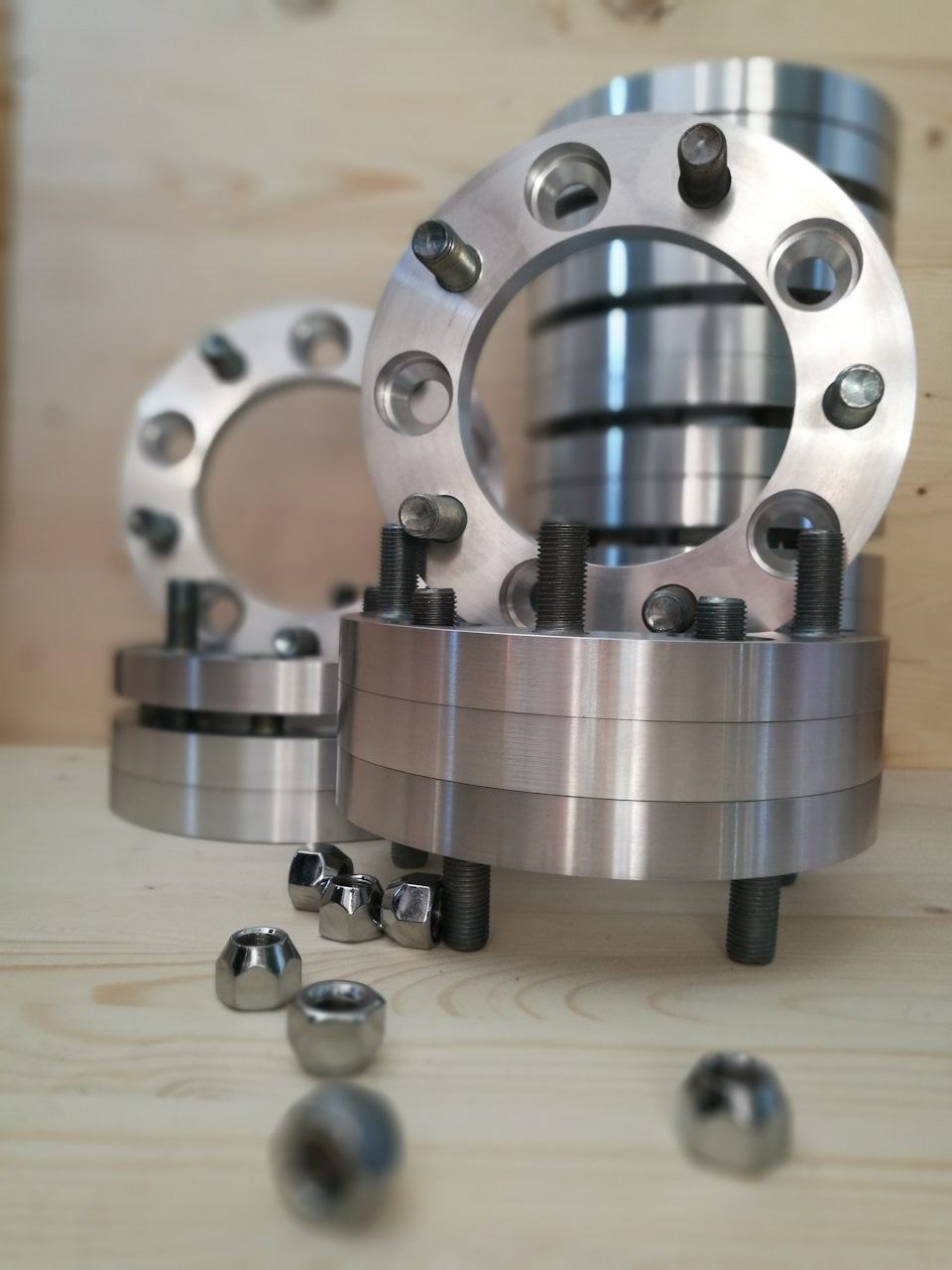

3) Проставки со шпильками и гайками.
Такие проставки можно поставить на ступицы, где стандартно как шпильки, так и болты.

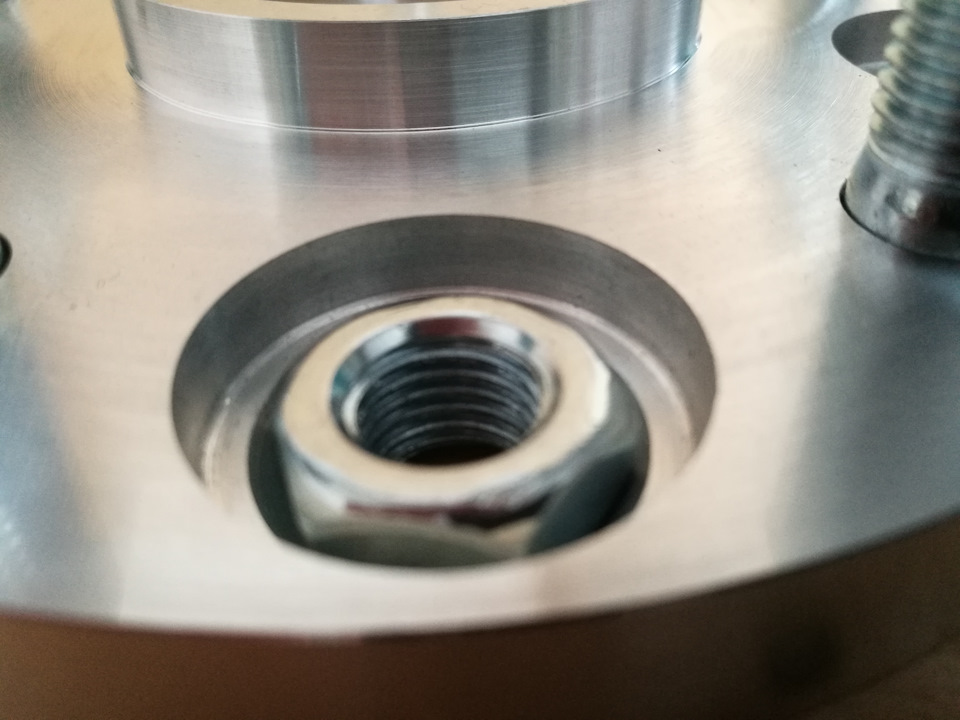

Сначала прикручивается проставка к ступице (на родной крепеж или на специальный короткий, если проставка 15-25 мм и у диска на посадочной поверхности нет углублений), а уже сверху на шпильки самой проставки прикручивается диск.
Самый адекватный тип проставки в плане установки колеса — диск центруется по центру проставки (если нет конструктивной нужды делать проставку без центра под диск) и его легко подвесить на место на шпильки перед тем, как прикрутить гайками.
Кстати, большой плюс шпилек под диск в том, что можно подобрать гору разных секреток и стильных тюнинг гаек разных цветов.
Толщина проставок со шпильками может быть от 15 до 60мм.

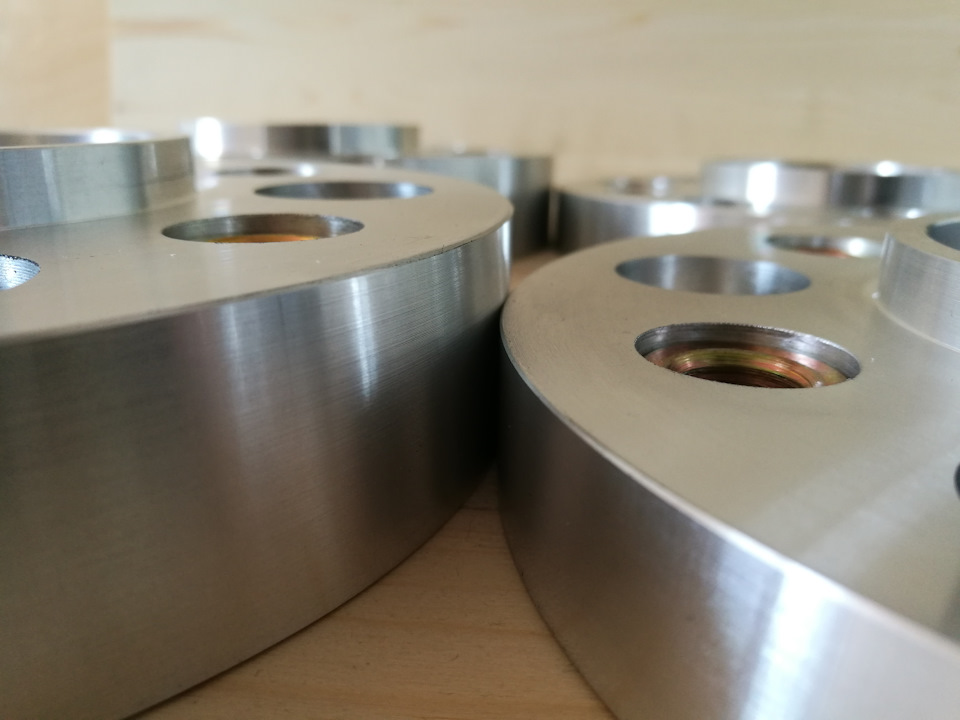

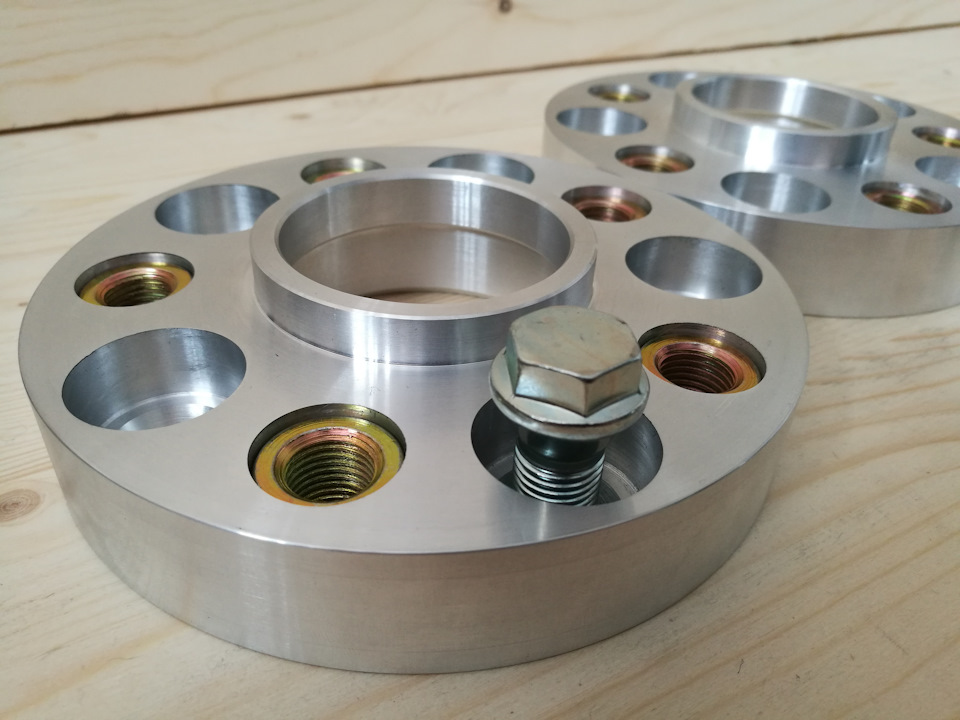

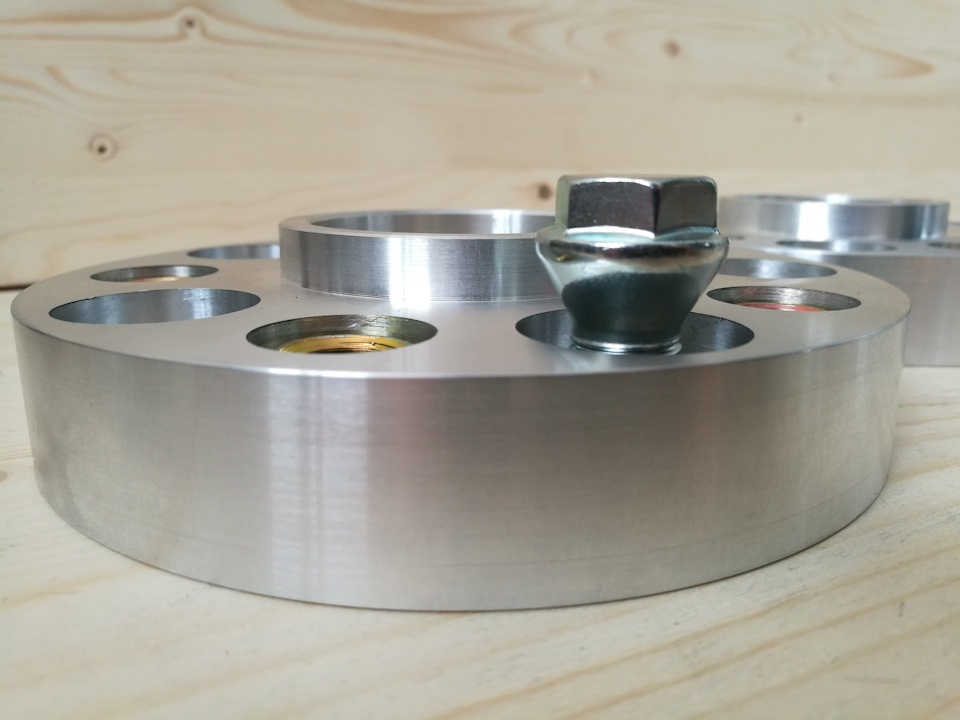

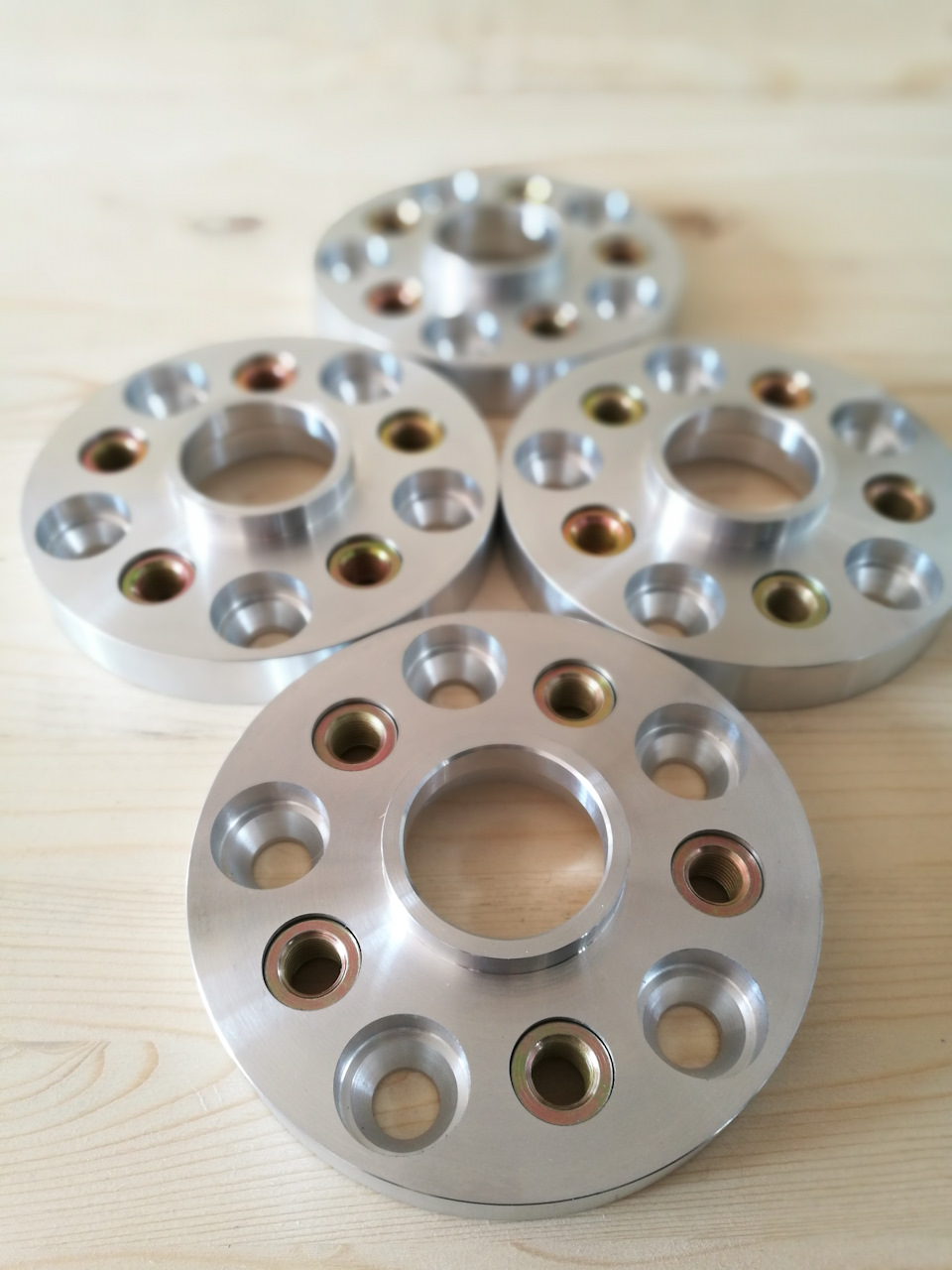

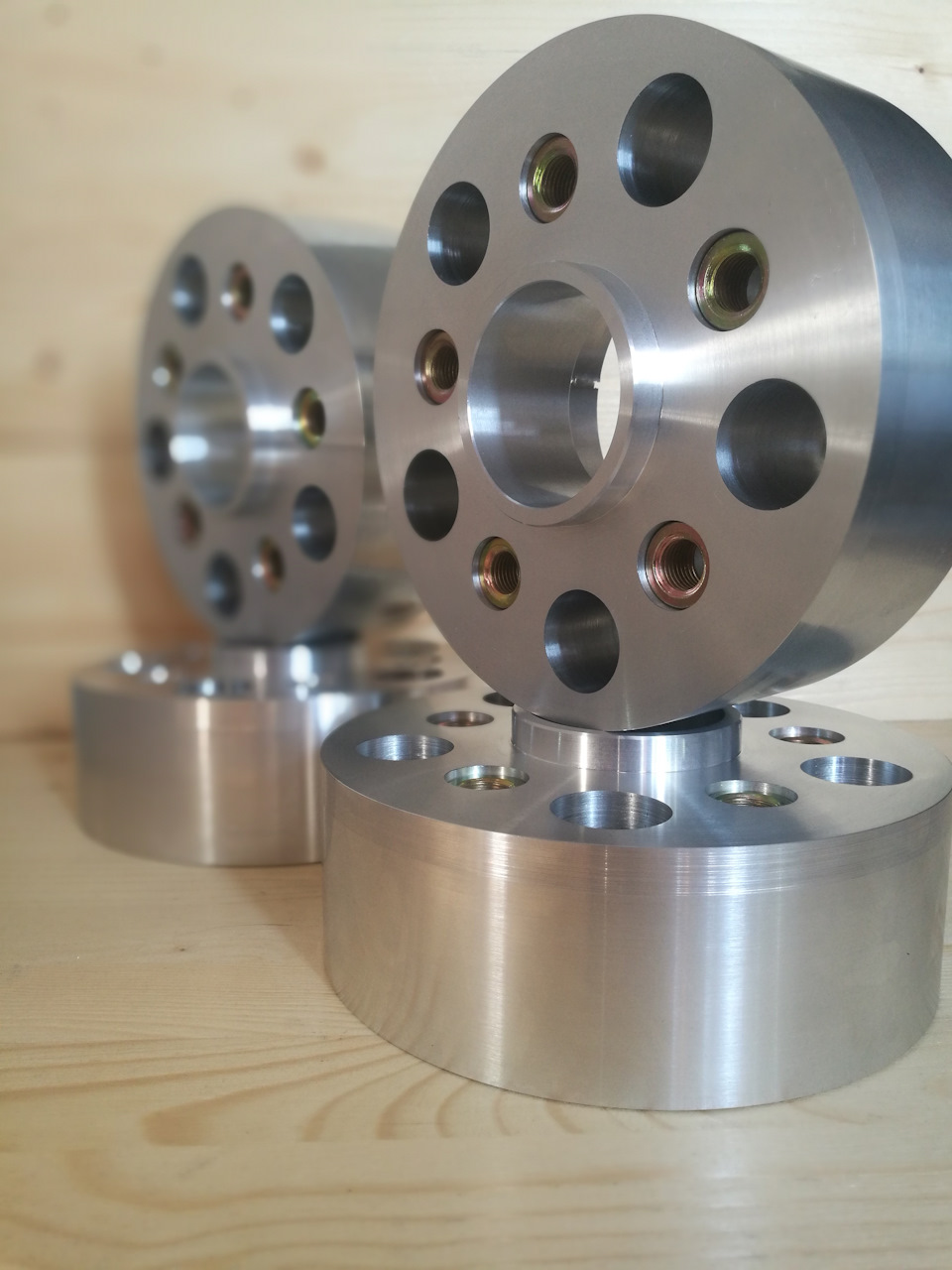

4) Проставки с резьбой под болты (с футорками).
Проставки для тех, кто хочет просто расшириться или сменить сверловку под диски и оставить крепления дисков болтами.
Сначала ставится проставка на ступицу, прикручивается родными болтами или специальными с низкими шляпками (если проставка 20-25мм толщиной), а сверху на проставку болтами прикручивается диск.
Ничего сложного, только нужно проследить за одним моментом — на проставках 20мм нужно проверить, чтобы болт колеса на прошел на всю глубину проставки и не уперся в посадочную плоскость на тормозном диске.
Толщина таких проставок может быть от 20 до 60мм.
В общем- то, это все, что нужно знать о проставках, чтобы сориентироваться и сделать правильный выбор.
Кстати, забыл об усилии затяжки. Не нужно тянуть так, чтобы стоял скрип и скрежет металла о металл. В руководствах на разные машины, момент затяжки колесного крепежа в среднем 110-120 Нм, если наглядно, то это 11-12кг на рычаге 1 метр, или 50 кг на рычаге 25 сантиметров.
Если вы тяните крестообразным балонником, то на одну руку приходится около 22,5-30 кг, это примерно как среднестатистическое колесо 16-17 диаметра в сборе.
