что такое класс защиты бронежилета
Новая классификация бронеодежды по Бр
Приведенная в новой версии ГОСТ Р 50744-95 классификация бронежилетов в зависимости от стойкости к регламентированным средствам поражения претерпела ряд изменений. Обновленный ГОСТ выделяет теперь шесть основных классов защиты бронеодежды и три специальных класса.
Основные классы защиты
Класс Бр 2 предусматривает защиту от поражения пулями повышенной пробиваемости, выпущенными из пистолета Сердюкова СР-1 (индекс 6П53). Напомним, ранее второй класс предусматривал защиту от поражения пулями пистолетов ТТ и ПСМ.
Класс БР 4 эквивалентен прежнему пятому классу, поскольку основным тестовым средством поражения в обоих случаях является пуля со стальным термоупрочненным сердечником 7,62х39 мм патрона 57-Н-231 автомата АКМ.
Класс Бр 5 объединил 6 и 6а классы защитной структуры прежней версии стандарта и предусматривает защиту от поражения пулями снайперской винтовки СВД со стальным термоупрочненным сердечником (патроны 7Н13 и 7-БЗ-3).
Класс С1 эквивалентен прежнему классу 2а и предусматривает защиту от поражения свинцовой пулей гладкоствольного охотничьего ружья 12 калибра.
Класс С2 предусматривает защиту от поражения имитатором осколка (стальным шариком массой 1,05 г), при этом основная характеристика данного поражающего элемента, скорость 50%-ого непробития защитной композиции (V50%) определяется в соответствие с нормативной документацией на конкретное изделие.
Бронежилеты: классификация, легенды, мифы и реальность
Материалы, которые использовались для решения этой проблемы, были самые различные. От кожи до металла. Вспомните первые «бронежилеты» древних. Кожаные доспехи, прикрывающие наиболее часто поражаемые места. Параллельно в других странах доспехи делали из нескольких слоев ткани. Кстати, эффективность этих доспехов на тот период в обоих случаях была достаточно высокой.
Однако такая защита имела один, но существенный недостаток. Металл тяжел. Рыцарские латы весили от 30 до 40 килограммов и больше. Поэтому, если рыцаря сбрасывали с коня, он превращался в прекрасную мишень для пехотинцев. Воевать на земле в таких доспехах могли лишь немногие.
Как ни парадоксально, но интерес к индивидуальной защите вновь возник благодаря артиллерии. После анализа поражений солдат в сражениях Первой мировой войны оказалось, что больше половины ранений приходилось именно на осколки от снарядов артиллерии. Причем, самые фатальные ранения были в голову и в туловище. Больше половины смертей было от ранений в область груди и живота.
В период Великой Отечественной войны широкую известность приобрели кирасы Красной Армии. Читатели помнят советские «железные дивизии». Солдаты носили стальные нагрудники (СН-38 и СН-42). Эти нагрудники действительно защищали от осколков (до 1 грамма со скоростью 1000 м/с) и пуль от автомата МР-40. Но и вернули старую проблему «неповоротливости» солдата.
Именно кирасы стали «дедушками» современных бронежилетов. А вот «папы» и «мамы» были уже разными. В нескольких странах конструирование и производство бронежилетов было организовано самостоятельно. И это привело к появлению разных стандартов защиты. Причем стандарты эти различаются существенно.
В этой статье я постараюсь сравнить защиту разных стран. Естественно, основываясь на результатах испытаний именно тех стран, которые их производят. Именно поэтому сравнение будет достаточно условно.
Российские бронежилеты. Здесь действуют два стандарта. ГОСТ Р 50744-95/1999 и ГОСТ Р 50744-95/2014. Оба стандарта разработаны Всероссийским НИИ стандартизации Госстандарта России. Поэтому буду писать сразу в двух вариантах.
Пистолет ПМ, 9-мм пуля со стальным сердечником, скорость 325 м/с. Револьвер «Наган», 7,62-мм пуля со свинцовым сердечником, скорость 295 м/с.
Бр1 (ГОСТ от 2014 года)
Пистолет АПС, 9-мм пуля со стальным сердечником, скорость 335 м/с.
Пистолет ПСМ, 5,45-мм пуля, 2,5 грамма, со стальным сердечником, скорость 335 м/с.
Для этого класса имеется ещё и подкласс в обоих стандартах.
Охотничье ружьё, 12 калибр (18,5 мм). Пуля 34 грамма со свинцовым сердечником, скорость 410 м/с.
Автомат АКМ, 7,62-мм пуля, 7,9 грамма, со стальным сердечником, скорость 895 м/с.
Автомат АК-74 мм, Пуля 3,5 грамма, со стальным термоупроченным сердечником, скорость 895 м/с.
Винтовка СВД, 7,62-мм пуля, 9,4 грамма, со стальным сердечником, скорость 830 м/c. Автомат АКМ, 7,62-мм пуля, 7,9 граммов, со стальным термоупроченным сердечником. скорость 720 м/c.
Автомат АКМ, 7,62-мм пуля, 7,4 грамма, со специальным термоупроченным сердечником, скорость 750 м/c.
Автомат Ак-74, 5,45-мм пуля, 3,5 грамма, со стальным термоупроченным сердечником, скорость 750 м/c.
Винтовка СВД, 7,62-мм пуля, 9,4 грамма, со стальным термоупроченным сердечником, скорость 830 м/c.
Винтовка СВД, 7,62-мм пуля, 10,4 грамма, со специальным сердечником, скорость 810 м/c.
Винтовка СВД, 7,62-мм пуля, 9,4 грамма со стальным термоупороченным сердечником, скорость 830 м/c. Винтовка СВД, 7, 62-мм пуля, 10,4 грамма, со стальным термоупроченным сердечником, скорость 810 м/c.
Я специально так подробно описал российские бронежилеты. Как видите, неспециалисту разобраться в этом многообразии практически невозможно. И, если честно, слабо представляю себе новый класс жилетов Бр6. Таким калибром с такого расстояния не пробить индивидуальную защиту. Но если производители позиционируют именно такую устойчивость, то остается только снять перед ними шляпу. Да и запреградное смещение.
Для Европы существует свой стандарт, общеевропейский — CEN. Для понимания разницы стандартов рассмотрим и его.
Винтовка, 0.32 пуля, 2,6 грамма с закругленным наконечником, скорость 360 м/c.
Пистолет, пуля 9 мм «Парабеллум», 8 граммов, с закругленным наконечником и мягким свинцовым сердечником, скорость 400 м/с.
Если внимательно проанализировать требования стандартов, то выявляется интересная закономерность. У нас всего 6 классов защиты, в Европе 7. Но присмотревшись понимаешь: европейская классификация гораздо ниже, чем заявленные цифры.
Так, российский второй класс по обоим ГОСТам соответствует сразу двум классам Европы — BR2 и BR3. И там уже все на единицу классности больше везде. А вот, упомянутого мной выше российского Бр6 нет даже рядом.
Но особенность европейских и американских силовиков в том, что в этих структурах существуют и свои собственные стандарты. Проще говоря, министерства стран имеют право самостоятельно устанавливать стандарт защиты для своих служащих. Так что для полноты картины следует рассмотреть и такие стандарты.
Первым будет стандарт Полицейского управления ФРГ — DIN. Вторым — стандарт Национального института юстиции США — NIJ. Кроме этого, чтобы не возвращаться, сразу буду ставить примерное соответствие с российскими стандартами.
1 класс (Россия)/L (Германия)
Пистолет 9 мм, пуля 9 мм «Парабеллум», вес пули 8 граммов, со сплошным металлической оболочкой и мягким свинцовым сердечником, скорость 365 м/c.
А закончить хочется несколькими советами тем, кто по роду своей службы или работы пользуется бронежилетами. Просто потому, что, как я думаю, слишком много мифов и совершенно глупых слухов по поводу этих средств защиты существует.
Первый совет чисто практический. Выбирайте не марку или красивую этикетку, а средство защиты. Откуда пошел этот миф, не знаю, но много раз слышал о преимуществах западных «броников» над российскими. Разубеждать не буду. Просто один существенный, для тех, кто понимает, факт.
Согласно российскому ГОСТу, запреградное смещение (смещение слоев бронежилета в направлении действия снаряда) не должна превышать 20 мм! Для зарубежных образцов допуск 30-40 мм.
Многие с удовольствием хвастают кевларовыми жилетами. Очень хороший материал! Полный аналог нашей ткани ТСВМ-ДЖ. Можно даже сказать — сестры-близнецы, а не ткани.
Почему я вспомнил о материале? Просто хочется развенчать очередную «утку» любителей рассказать о бронезащите. Выше вы прочитали об оружии, которое используется для проверки защитных свойств бронежилетов. Я не зря привел характеристики пули и её скорость.
Если вы вспомните кинофильмы о доблестных полицейских и агентах спецслужб, то вспомните и эпизод поражения главное героя преступником. Но преступник повержен другим героем, а наш встает, расстегивает рубашку, и мы видим бронежилет с пулями россыпью по всей груди.
Бронежилеты: классификация, легенды, мифы и реальность
Источник Александр Ставер
Материалы, которые использовались для решения этой проблемы, были самые различные. От кожи до металла. Вспомните первые «бронежилеты» древних. Кожаные доспехи, прикрывающие наиболее часто поражаемые места. Параллельно в других странах доспехи делали из нескольких слоев ткани. Кстати, эффективность этих доспехов на тот период в обоих случаях была достаточно высокой.
Однако такая защита имела один, но существенный недостаток. Металл тяжел. Рыцарские латы весили от 30 до 40 килограммов и больше. Поэтому, если рыцаря сбрасывали с коня, он превращался в прекрасную мишень для пехотинцев. Воевать на земле в таких доспехах могли лишь немногие.
Как ни парадоксально, но интерес к индивидуальной защите вновь возник благодаря артиллерии. После анализа поражений солдат в сражениях Первой мировой войны оказалось, что больше половины ранений приходилось именно на осколки от снарядов артиллерии. Причем, самые фатальные ранения были в голову и в туловище. Больше половины смертей было от ранений в область груди и живота.
В период Великой Отечественной войны широкую известность приобрели кирасы Красной Армии. Читатели помнят советские «железные дивизии». Солдаты носили стальные нагрудники (СН-38 и СН-42). Эти нагрудники действительно защищали от осколков (до 1 грамма со скоростью 1000 м/с) и пуль от автомата МР-40. Но и вернули старую проблему «неповоротливости» солдата.
Именно кирасы стали «дедушками» современных бронежилетов. А вот «папы» и «мамы» были уже разными. В нескольких странах конструирование и производство бронежилетов было организовано самостоятельно. И это привело к появлению разных стандартов защиты. Причем стандарты эти различаются существенно.
В этой статье я постараюсь сравнить защиту разных стран. Естественно, основываясь на результатах испытаний именно тех стран, которые их производят. Именно поэтому сравнение будет достаточно условно.
Российские бронежилеты. Здесь действуют два стандарта. ГОСТ Р 50744-95/1999 и ГОСТ Р 50744-95/2014. Оба стандарта разработаны Всероссийским НИИ стандартизации Госстандарта России. Поэтому буду писать сразу в двух вариантах.
Пистолет ПМ, 9-мм пуля со стальным сердечником, скорость 325 м/с. Револьвер «Наган», 7,62-мм пуля со свинцовым сердечником, скорость 295 м/с.
Бр1 (ГОСТ от 2014 года)
Пистолет АПС, 9-мм пуля со стальным сердечником, скорость 335 м/с.
Пистолет ПСМ, 5,45-мм пуля, 2,5 грамма, со стальным сердечником, скорость 335 м/с.
Для этого класса имеется ещё и подкласс в обоих стандартах.
Охотничье ружьё, 12 калибр (18,5 мм). Пуля 34 грамма со свинцовым сердечником, скорость 410 м/с.
Автомат АКМ, 7,62-мм пуля, 7,9 грамма, со стальным сердечником, скорость 895 м/с.
Автомат АК-74 мм, Пуля 3,5 грамма, со стальным термоупроченным сердечником, скорость 895 м/с.
Винтовка СВД, 7,62-мм пуля, 9,4 грамма, со стальным сердечником, скорость 830 м/c. Автомат АКМ, 7,62-мм пуля, 7,9 граммов, со стальным термоупроченным сердечником. скорость 720 м/c.
Автомат АКМ, 7,62-мм пуля, 7,4 грамма, со специальным термоупроченным сердечником, скорость 750 м/c.
Автомат Ак-74, 5,45-мм пуля, 3,5 грамма, со стальным термоупроченным сердечником, скорость 750 м/c.
Винтовка СВД, 7,62-мм пуля, 9,4 грамма, со стальным термоупроченным сердечником, скорость 830 м/c.
Винтовка СВД, 7,62-мм пуля, 10,4 грамма, со специальным сердечником, скорость 810 м/c.
Винтовка СВД, 7,62-мм пуля, 9,4 грамма со стальным термоупороченным сердечником, скорость 830 м/c. Винтовка СВД, 7, 62-мм пуля, 10,4 грамма, со стальным термоупроченным сердечником, скорость 810 м/c.
Я специально так подробно описал российские бронежилеты. Как видите, неспециалисту разобраться в этом многообразии практически невозможно. И, если честно, слабо представляю себе новый класс жилетов Бр6. Таким калибром с такого расстояния не пробить индивидуальную защиту. Но если производители позиционируют именно такую устойчивость, то остается только снять перед ними шляпу. Да и запреградное смещение.
Для Европы существует свой стандарт, общеевропейский — CEN. Для понимания разницы стандартов рассмотрим и его.
Винтовка, 0.32 пуля, 2,6 грамма с закругленным наконечником, скорость 360 м/c.
Пистолет, пуля 9 мм «Парабеллум», 8 граммов, с закругленным наконечником и мягким свинцовым сердечником, скорость 400 м/с.
Если внимательно проанализировать требования стандартов, то выявляется интересная закономерность. У нас всего 6 классов защиты, в Европе 7. Но присмотревшись понимаешь: европейская классификация гораздо ниже, чем заявленные цифры.
Так, российский второй класс по обоим ГОСТам соответствует сразу двум классам Европы — BR2 и BR3. И там уже все на единицу классности больше везде. А вот, упомянутого мной выше российского Бр6 нет даже рядом.
Но особенность европейских и американских силовиков в том, что в этих структурах существуют и свои собственные стандарты. Проще говоря, министерства стран имеют право самостоятельно устанавливать стандарт защиты для своих служащих. Так что для полноты картины следует рассмотреть и такие стандарты.
Первым будет стандарт Полицейского управления ФРГ — DIN. Вторым — стандарт Национального института юстиции США — NIJ. Кроме этого, чтобы не возвращаться, сразу буду ставить примерное соответствие с российскими стандартами.
1 класс (Россия)/L (Германия)
Пистолет 9 мм, пуля 9 мм «Парабеллум», вес пули 8 граммов, со сплошным металлической оболочкой и мягким свинцовым сердечником, скорость 365 м/c.
А закончить хочется несколькими советами тем, кто по роду своей службы или работы пользуется бронежилетами. Просто потому, что, как я думаю, слишком много мифов и совершенно глупых слухов по поводу этих средств защиты существует.
Первый совет чисто практический. Выбирайте не марку или красивую этикетку, а средство защиты. Откуда пошел этот миф, не знаю, но много раз слышал о преимуществах западных «броников» над российскими. Разубеждать не буду. Просто один существенный, для тех, кто понимает, факт.
Согласно российскому ГОСТу, запреградное смещение (смещение слоев бронежилета в направлении действия снаряда) не должна превышать 20 мм! Для зарубежных образцов допуск 30-40 мм.
Многие с удовольствием хвастают кевларовыми жилетами. Очень хороший материал! Полный аналог нашей ткани ТСВМ-ДЖ. Можно даже сказать — сестры-близнецы, а не ткани.
Почему я вспомнил о материале? Просто хочется развенчать очередную «утку» любителей рассказать о бронезащите. Выше вы прочитали об оружии, которое используется для проверки защитных свойств бронежилетов. Я не зря привел характеристики пули и её скорость.
Если вы вспомните кинофильмы о доблестных полицейских и агентах спецслужб, то вспомните и эпизод поражения главное героя преступником. Но преступник повержен другим героем, а наш встает, расстегивает рубашку, и мы видим бронежилет с пулями россыпью по всей груди.
Оружейная лига
4.1K постов 18.9K подписчика
Правила сообщества
P.S. про 19 век я так же не соглашусь. Кирассирские части (а так же некоторые карабинерские и драгунские) активно использовали латные элементы защиты, хотя и далеко не полные. В качестве примера приведу картину. На ней отлично видны стальные кирасы, используемые солдатами.
@Loony, это я, @talert, или @Ethannnn, Вы сказали что это теперь мой основной аккаунт. Могу ли я делать посты и общаться, не боясь что он будет забанет в ботоводстве? При условии что я больше аккаунтов делать не буду?
Оружие «сильнее ПМ» сломает ребра, разорвет крупные сосуды и даже внутренние органы.
Киберпанк по-турецки: автономные вооруженные прицепы
Вооруженный автономный прицеп представлен компанией Unidef на выставке IDEX-21 (фото armyrecognition.com ):
На небольшом одноосном прицепе скрытно смонтирован шестиствольный пулемет на поворотной турели. В ждущем режиме он убран внутрь, а в боевом автоматически устанавливается на крыше через люк.
Для обнаружения целей используется радар Retinar PTR-X и станция оптико-электронного наблюдения. Данные от сенсоров обрабатываются собственным вычислителем и транслируются по проводным или радиоканалам (включая спутниковый) на пульт оператора. Инструментальная дальность радара составляет 12 км, он оптимизирован для обнаружения людей.
Для установки предусмотрены разные способы питания: от местных электросетей, от генератора и батарей, и даже от солнечной панели.
Прицеп на огневых испытаниях. Хорошо виден радар на мачте и пулемет в активном положении (источник www.savunmahaber.com ):
Турель ведет огонь на испытаниях (источник www.savunmahaber.com ):
Простор для применения подобных систем очевиден: оснащенные радарами, электронно-оптическими станциями и средствами связи, такие прицепы могут обеспечить охрану границ, удаленных объектов, военных баз и аэродромов, временных полевых позиций.
Отдельного внимания заслуживает модульная открытая архитектура комплекса. В него могут быть интегрированы разные сенсоры и разведывательные системы, в том числе БПЛА. Состав вооружения тоже может быть изменен, в зависимости от задач.
Связь между установками и ретрансляция сигнала расширяет возможности оборонительной системы в целом, обеспечивает значительно большую контролируемую площадь или периметр с минимальным привлечением живой силы.
Применение ИИ тоже повышает возможности комплекса: обучающиеся алгоритмы могут взять на себя рутинные операции по обнаружению подозрительных объектов, снижая тем самым нагрузку на операторов, а контроль человека позволит минимизировать вероятность ложного срабатывания по неопасной цели.
Спасибо за внимание! Если было интересно, почитайте другие мои публикации на Дзене:
О табельном оружии космонавтов

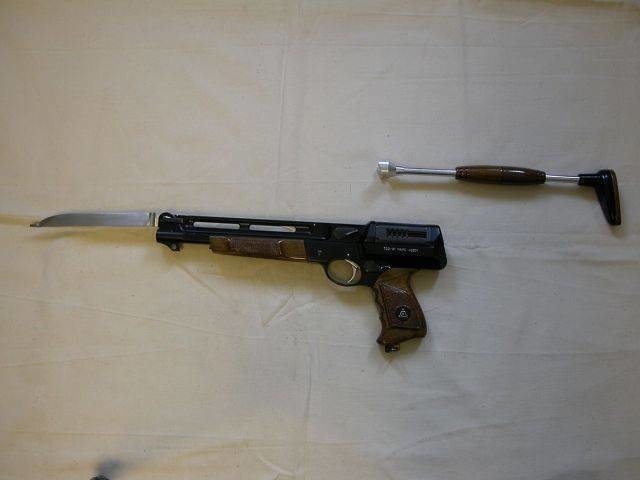

ТП-82. Выпущено порядка 100 штук. Снят с вооружения
Кстати, мачете из аварийного запаса исключено не было.
ТОЗ-81 с примкнутым штыком и снятым прикладом. Прямой «конкурент» ТП-82. На вооружение не принимался.
В 1984 году в рамках программы «Алмаз» был представлен первый «бластер».
В основу конструкции был положен принцип генерации инфракрасного луча монокристаллом иттриево-алюминиевого граната (ИАГ). Такие кристаллы известны с 60-х годов и по сей день популярны среди ювелиров. Сам по себе ИАГ бесцветен. Однако добавки позволяют приобретать ему различные цвета и использовать для годной имитации других камней, например изумруда.
Работы велись конструкторской группой Военной академии РВСН под руководством доктора технических наук, заслуженного деятеля науки и техники РСФСР, профессора, генерал-майора инженерно-технической службы В. С. Сулаквелидзе. Он, а также другие сотрудники его группы, приложили немало усилий для разработки разных модификаций лазерных пистолетов и «ламп-патронов» к ним. Однако в том же, 84-м году Виктор Самсонович скончался, потом Перестройка, конверсия… И привет. Остались два с половиной экспериментальных образца, которые и по сей день хранятся в музее Военной Академии РВСН, можно наблюдать воочию.

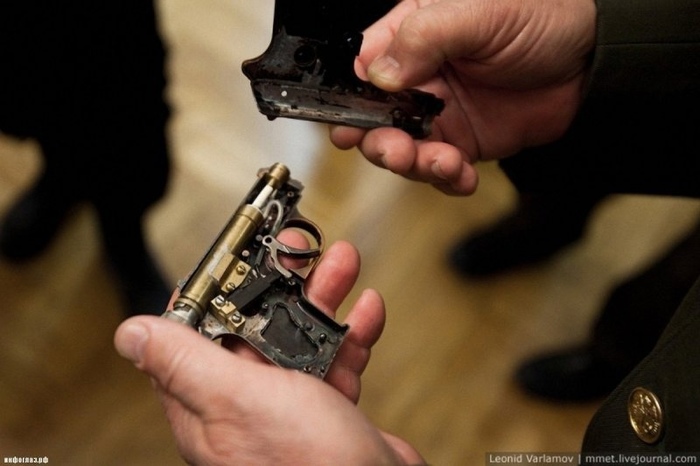

Миниатюрный вариант экспериментального лазерного пистолета под один заряд
Автор: Павел Заикин
Для чего нужен этот необычный танк?
Отгадаем загадку: гусеничная машина, но не танк; с искусственным интеллектом, но не робот; дистанционно управляемый, но не дрон; без пушек и ракет, но может уничтожить любую бронированную или групповую цель в радиусе 40 километров.

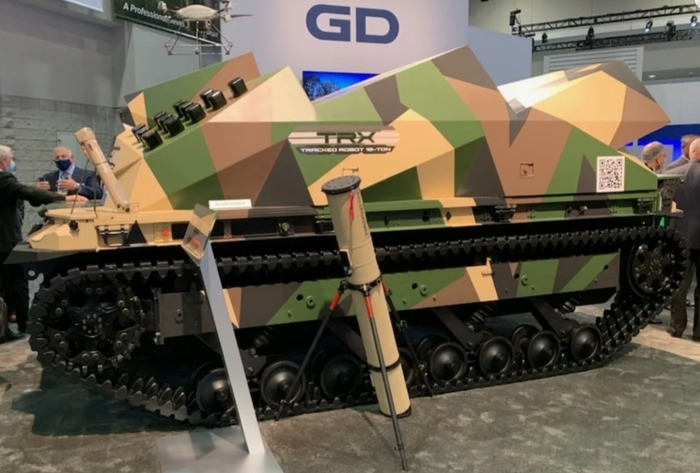

Блок из 13 пусковых установок высокоточного боеприпаса Switchblade-600. Слева от машины переносная ПУ для него (фото twitter@aerovironment):
