Бутовая кладка
Бутовой кладкой называется кладка из природных камней, имеющих неправильную форму, с двумя примерно параллельными поверхностями (постелями). К природным камням, пригодным для кладки, относят известняк, песчаник, ракушечник, туф, гранит, а также булыжный камень для возведения фундаментов зданий высотой до двух этажей. Используемые в строительстве бутовые камни обычно имеют массу до 30 кг. Камни большей величины предварительно раскалывают на более мелкие. Этот процесс называется плинтовкой. Одновременно с плинтовкой скалывают острые углы камней, делают так называемую приколку камней, подгоняя их форму под параллелепипед. Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки камней — молоток-кулачок массой 2,3 кг, которым скалывают острые углы (рис. 1). Этим же молотком осаживают и расщебенивают бутовый камень при кладке. Кроме инструментов, изображенных на рис. 1, в бутовой кладке используют те же инструменты, что и в кирпичной.
При бутовой кладке трудно достигнуть такой тщательной перевязки, как при кладке из кирпича, так как камни не имеют правильной формы и неодинаковы по размерам. Поэтому подбор и расположение камней в верстовых рядах и в забутке кладки делают для обеспечения перевязки таким образом, чтобы при возведении стен камни можно было укладывать попеременно: то длинной стороной — ложками, то короткой — тычком. Следовательно, в каждом ряду кладки последовательно чередуются тычковые и ложковые камни как в верстах, так и в забутке. В смежных рядах над тычковыми укладывают ложковые камни, а над ложковыми — тычковые. Таким способом обеспечивают перевязку швов бутовой кладки, которая аналогична цепной перевязке при кладке из кирпича. Также раскладывают камни в рядах при пересечении и в углах стен (рис. 2).
Камни при кладке подбирают и подгоняют так, чтобы по возможности создать одинаковую высоту ряда кладки в пределах от 20 до 25 см и горизонтальность швов. При этом можно укладывать по 2 — 3 тонких камня в одном ряду кладки, а некоторые крупные камни могут входить в 2 смежных ряда кладки. Бутовую кладку выполняют «под лопатку», «под скобу» и «под залив» (рис. 3).
Рис. 3. Виды бутовой кладки: а — «под лопатку»; б — под «скобу»; в — в опалубке; г — враспор. 1 — верстовые камни; 2 — раствор; 3 — уложенное щебнем основание; 4 — постелистые камни первого ряда.
Кладку под «лопатку» выполняют горизонтальными рядами толщиной по 25 см с подбором и приколкой камней, расщебенкой (заполнением) пустот и перевязкой швов. Первый нижний ряд укладывают по подготовленному основанию насухо из крупных постелистых камней, обращенных постелью вниз. Чтобы камни плотно прилегали к основанию, их осаживают трамбовкой. Затем заполняют пустоты между ними мелкими камнями или щебнем и заливают жидким раствором (при осадке конуса 13 — 15 см) до заполнения всех пустот между камнями. Расщебенку уплотняют также трамбованием. Далее кладку ведут порядно, соблюдая перевязку, на пластичном растворе. Подвижность раствора для кладки должна соответствовать погружению эталонного конуса на 4 — 6 см.
Процесс кладки способом «под лопатку» выполняют в следующем порядке. Каждый последующий ряд начинают с укладки верст. Перед возведением внутренней и наружной версты на углах, пересечениях и через каждые 4 — 5 м на прямых участках стены укладывают на растворе маячные камни. По маячным камням с обеих сторон кладки натягивают причалки, по которым в процессе кладки проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен. Камни для верстовых рядов, подобранные по высоте, сначала выкладывают насухо, чтобы найти наиболее устойчивое положение в кладке. Затем камень приподнимают, настилают слой раствора толщиной 3 — 4 см и устанавливают камень окончательно, осаживая его молотком. Уложив версты, приступают к заполнению забутки.
Раствор под забутку, как и для верстовых рядов, подают лопатой и расстилают с излишком, чтобы при укладке камней он выдавливался в вертикальные швы между камнями. Забутку можно делать из камней любых размеров и формы с плотной посадкой (без качания) на постель и с соблюдением перевязки, чередуя тычки с ложками. Для более плотной посадки камни осаживают трамбовкой или молотком. Необходимо следить за тем, чтобы камни не соприкасались друг с другом без раствора, так как это значительно снижает прочность кладки. После укладки забутки выполняют расщебенку кладки, осаживая в раствор слабыми ударами молотка щебень и мелкие камни. Поверхность уложенного ряда кладки выравнивают, добавляя раствор лишь в углубления между камнями. Следующие ряды кладки выполняют в той же последовательности.
Кладку «под скобу» используют при возведении простенков и столбов. Эта кладка — разновидность кладки «под лопатку», и ее выполняют из камней одинаковой высоты, подбираемых с помощью шаблона.
Кладка с приколкой лицевой поверхности также разновидность кладки «под лопатку». При выполнении этой кладки неровности на лицевой поверхности камней, укладываемых в наружную или внутреннюю версту, предварительно окапывают. С приколкой лицевой поверхности обычно выкладывают столбы и стены подвалов.
Кладку в опалубке способом «под лопатку» выполняют для получения гладкой поверхности обеих сторон стены при малопостелистом и неровном бутовом камне. В этом случае подбор более постелистых камней для верстовых рядов и углов можно не делать.
Кладку «под залив» выполняют из рваного бутового или булыжного камня без подбора камней и выкладки верстовых рядов. Кладку «под залив» делают в опалубке, которую устанавливают в траншеях после окончания земляных работ. Если грунт плотный, то при глубине траншей до 1,25 м можно вести кладку и без опалубки враспор со стенками траншеи. Первый слой бутового камня высотой 20 — 25 см укладывают на сухое основание без раствора враспор со стенками и уплотняют трамбованием. Затем заполняют все промежутки между камнями мелким камнем и щебнем. Уложенный слой заливают жидким раствором так, чтобы все пустоты были заполнены. Последующую кладку ведут таким же образом горизонтальными рядами высотой 20 — 25 см, заливая раствором каждый ряд кладки.
Бутовая кладка «под залив» вследствие малой ее прочности допускается только для фундаментов зданий высотой до 10 м и только при строительстве на непросадочных грунтах.
Кладка с применением виброуплотнения имеет прочность на 25 — 40% больше прочности кладки, выполненной способом «под лопатку». Камни укладывают в такой последовательности: 1-й ряд — насухо, пустоты между камнями заполняют щебенкой, а затем расстилают раствор слоем 40 — 60 см и уплотняют кладку до тех пор, пока раствор не перестанет проникать в кладку. Далее укладывают на растворе следующий ряд камня способом «под лопатку», покрывают его раствором и вновь уплотняют. Такая кладка делается в опалубке или враспор со стенками траншей в плотных грунтах.
Циклопическая кладка применяется, когда требуется создать декоративную поверхность. Для этого бутовую кладку выполняют способом «под лопатку», а для лицевой поверхности кладки применяют специально подобранные камни, располагая их в вертикальных рядах так, чтобы создать рисунок из швов между ними.
Эти швы делают также выпуклыми (шириной 2 — 4 см) и расшивают их. Иногда для кладки углов при этом используют грубо отесанные камни, укладывая их вперевязку с кладкой стены. Применяют также циклопическую облицовку обычной бутовой кладки постелистыми камнями после возведения кладки.
Бутобетонная кладка
Бутобетонная кладка состоит из бетонной смеси, в которую горизонтальными рядами втапливают бутовые камни «изюм», объём которых составляет почти половину общего объема кладки. Для бутобетонной кладки используют камни таких же размеров, как и для бутовой кладки. Булыжный камень разрешается применять нерасколотым. Бетонную смесь и камни укладывают последовательно горизонтальными слоями. Сначала расстилают слой бетонной смеси толщиной не более 25 см, затем в него втапливают ряд камней (на глубину не менее половины высоты камней). Между втапливаемыми камнями, а также между камнями и опалубкой оставляют промежутки величиной 4 — 6 см. После втапливания камней вновь укладывают слой бетонной смеси и уплотняют ее вибрированием, далее процесс кладки повторяется. Бетонная смесь для кладки должна иметь подвижность, соответствующую осадке конуса на 5 — 7 см, причем крупность щебня или гравия в ней не должна превышать 3 см.
Бутовый камень:виды,применение,характеристики,технология кладки,фото,описание
Бутовый камень часто используется в процессе строительства, а также ландшафтными дизайнерами. Его ценят за устойчивость к большим нагрузкам, невосприимчивость к неблагоприятным условиям и за длительный срок службы. Для каждой цели подходит свой вид камня, который обладает определенными качествами и особенностями. Перед его приобретением следует ознакомиться со всеми нюансами.
Что это такое?
Бутовый камень – это куски горных пород, характеризующиеся нестандартными формами. Обычно добывают обломки сырья осадочного типа, плотность которого не менее 1800 кг/1 м3. В большинстве случаев используется для добычи известняк, песчаник, ракушечник или диорит. Также бут используют для того, чтобы получить щебень.
В продаже можно встретить прямоугольный, округлый или покатый камень.
Характеристики бутового камня.
Если бутовый камень приобретается под строительство, следует выбирать сорт без трещин. Также нужно обращать внимание на показатель «чистоты»: количество глиняных или мергельных примесей не должен превышать 2%. Чистоту можно определить при помощи удара по валуну кувалдой: чем выше звонкость и ровность звука удара, тем структура единороднее.
Плюсы и минусы
К числу преимуществ бута относят несколько свойств.
Среди недостатков можно выделить только один пункт – слишком трудная укладка. Для того чтобы произвести монтаж бута, потребуется определенная ловкость и смекалка.
Область применения
Бутовый камень используется для возведения и отделки следующих объектов:
Ленточные фундаменты из бута привлекают внимание строителей тем, что они не требуют армирования, роль которого выполняют сами каменные пластины.
Для гидротехнических сооружений размеры бутового камня требуются несколько меньше, чем указанные выше. Вес должен не превышать 30 кг, а размер ограничиваться 300 – 350 мм.
Особенно эффектно смотрятся выполненные из этого материала альпийские горки, декоративные бассейны, фонтаны, обрамления для цветников и газонов.
Технические характеристики и классификация
Существует еще один абсолютно индивидуальный показатель, который характеризуется тональностью звука, издаваемого камнем после удара молотком. Чем более звонко и ровно происходит звучание, тем меньше различных примесей в камне, тем более однородна его структура.
Виды бутовых камней

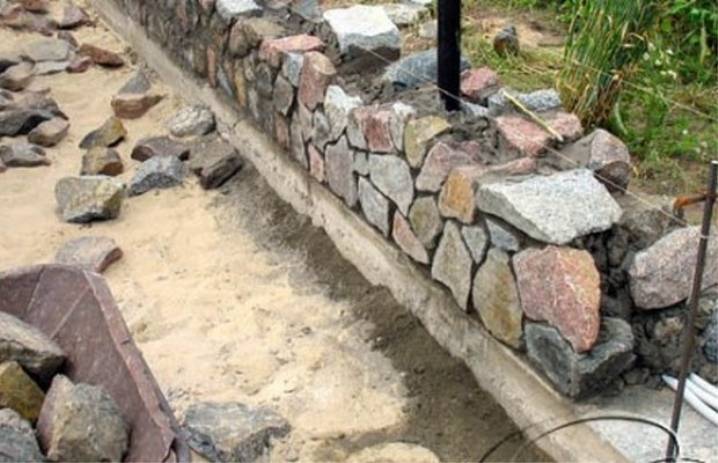

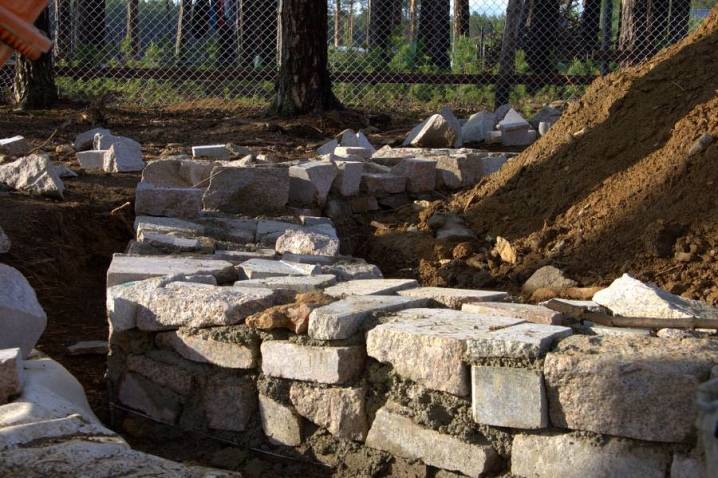

Фундамент
Бут еще с древних времен стали использоваться для строительства домовой опоры. Столбы или фундамент справились с нагрузками тысячелетий и до сих пор демонстрируют завидную стойкость.
Подобная фундаментальная основа будет отличаться массивностью, и для ее создания потребуются большие физические затраты. Однако все усилия будут оправданы, потому что бутовая подпорная стенка – это вечное возведение, которому не страшны морозы, влага и нагрузки.
Специалисты рекомендуют закладывать бут для фундамента, если планируется большая несущая конструкция.
Крупные валуны следует размещать в нижней части по углам, чтобы сооружение было крепким. Для первого ряда используется цементная смесь, а пустоты заполняются камнями мелкой фракции.
Возведение бутового фундамента – это хорошее решение, потому что:
Стоит понимать, что идеальных технологий не существует, поэтому нужно ознакомиться с отрицательной стороной возведения бутового фундамента. В первую очередь это связано с трудоемкостью. Несмотря на то что строительство сопровождается простотой, все действия можно делать только вручную. Техника в данном вопросе не поможет.
Чтобы постройка была крепкой, потребуется использование только массивных камней. Поэтому потребуется помощник, который будет оказывать поддержку.
Забор
Многие люди предпочитают забор из бута, потому что такое ограждение характеризуется красотой, способно обеспечить защиту против шумов со стороны улицы и выхлопов от транспортных средств. Невосприимчивость к негативным погодным условиям позволяет забору служить долгие годы.
Бутовые камни характеризуются неправильными формами, поэтому из них следует создавать пролеты. Столбы рекомендуется делать из тесанного сырья. Для работы подойдут известняковые, гранитовые, доломитовые или песчаниковые марки. Фундамент нужно делать из надежного материала, потому что бутовый забор будет обладать большим весом. В большинстве случаев ограждение создается только вокруг основного фасада, поэтому следует сразу решить вопрос с размером ворот, калитки.
Нужно учитывать, что прерывать фундамент нельзя, так как на эти участки возлагается наибольшая нагрузка.

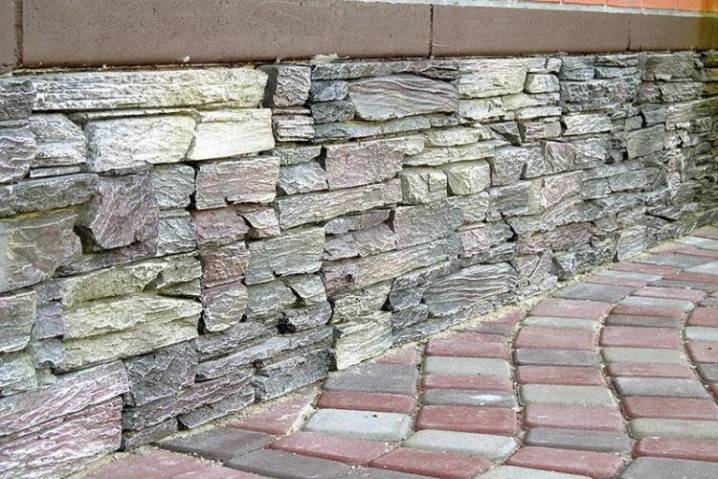

Облицовка
Так как не в каждом случае можно возвести бутовые постройки, некоторые люди прибегают к облицовке при помощи такого материала. Выбирая сырье, следует учитывать цветовое решение, узор и форму камня. Если соблюдать данные условия, получится получить настоящий шедевр.

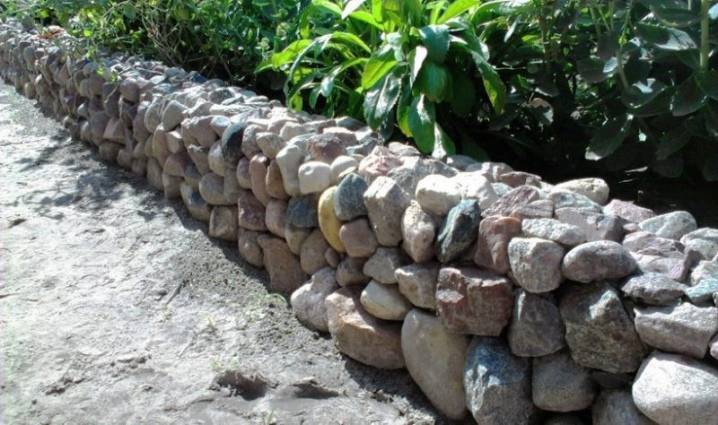

Основные виды бутового камня, которые используют в ландшафтном дизайне
Известняк
Это один из наиболее распространенных материалов природного происхождения.
Для известняка характерна богатая гамма цветов. Исходя из собственных вкусов и личных предпочтений, можно использовать материал белого, золотистого, кремового и другого цвета.
Еще одно бесспорное преимущество известняка — это способность притягивать микроорганизмы, в частности мох. Хотя это свойство на первый взгляд может показаться недостатком, оно позволяет существенно улучшить ландшафтный дизайн.
Не обойтись здесь и без минусов. Стоит отметить прежде всего неспособность известняка противостоять естественному разрушению, которое обычно наблюдается под воздействием ветра и влаги.
Песчаник
Он обладает более широкой цветовой гаммой, чем известняк. В природе распространены кремовый, песочно-золотистый, красный, серый и многие другие виды песчаника. Это более дорогостоящий материал, чем известняк, но зато он более долговечен.
Гранит
Он является представителем одной из наиболее распространенных горных пород. Гранит хорошо известен повышенной прочностью и особой эстетической привлекательностью. Его широко используют для создания таких элементов ландшафтного дизайна, как колонны, скамейки, лестницы, столбы и прочие. Любое гранитное изделие сделает участок более солидным и роскошным.
Сланец
Его также относят к группе камней природного происхождения, но цветовая палитра у него более широкая, чем у гранита. В природе встречаются фиолетовый, красный, серый, зеленый и другие виды сланца. Многообразие оттенков сделало сланец очень популярным материалом в современном ландшафтном дизайне.
Основные правила при работе с бутом
Технология бутовой кладки
После сортировки и очистки бутового камня можно приступать к каменным работам:
Раствор
Для кладки рекомендуется использовать цементно-песчаный раствор М400 или М500.
Для бутового камня из гранита или диабаза соотношение компонентов раствора должно быть на одну часть цемента не более двух частей песка. Если бутовый камень из известняка или песчаника, то соотношение на одну часть цемента три части песка. Раствор должен быть пластичным и полностью заполнять все отверстия и промежутки между камнями.
Инструмент
Для бутовой кладки используется тот же инструмент, что и для обычной кирпичной кладки:
Стоимость бутового камня
Стоимость бута колеблется от 3000 до 5000 рублей за один метр кубический, если это обычный камень. Если камень декоративный и имеет художественные отличительные черты, то его стоимость колеблется от 10000 до 17000 рублей. Ощутимо на стоимость влияет цена доставки и рыночный спрос в регионе продажи.
Бутовая кладка (с фото и видео)
Армирование кладки
СНиП II-22-81 «Каменные и армокаменные конструкции».
ГОСТы, СНиПы, СП
СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП II-22-81 «Каменные и армокаменные конструкции»
Кирпич имеет форму параллелепипеда. Наибольшие грани кирпича именуются постель, длинные боковые грани – ложок, короткие – тычок:
Как правило, кирпичная кладка в соответствии с правилами разрезки выполняется горизонтальными рядами: кирпич укладывается на раствор постелью. При необходимости, например при выполнении карнизов и тонких перегородок (1/4 кирпича), кирпич укладывают на боковую грань (ложок).
Ряды в кладке имеют свои названия:
1 – тычковый ряд; 2 – ложковый ряд; 3 – наружная верста; 4 – внутренняя верста; 5 – забутовочный ряд; 6 – горизонтальный шов; 7 – вертикальный продольный шов; 8 – вертикальный поперечный шов.
Высота рядов кладки.
Складывается из толщины кирпича и толщины горизонтальных швов. В соответствии с п. 7.6. СНиП 3.03.01-87 «Несущие и ограждающие конструкции» толщина швов кладки из кирпича должна составлять: горизонтальных — 12 мм, вертикальных — 10 мм. Таким образом, высота ряда кладки для кирпича толщиной 65 мм составляет 77 мм, для кирпича толщиной 88 мм – 100 мм. Соответственно, на 1 м кладки приходится 13 рядов из кирпича толщиной 65 мм; 10 рядов из кирпича толщиной 88 мм.
Ширина (толщина) кладки.
Толщина кладки кратна половине кирпича и составляет: 25 см – в один; 38 см – полтора; 51 см – два; 64 см – два с половиной кирпича. Перегородки выкладывают в полкирпича толщиной 12 см или в четверть кирпича – 6,5 см.
Стены.
Возводимые стены могут быть как сплошными – гладкими, так и с проемами или с выступающими элементами:
а) – карниз с напуском кирпичей; б) – детали кладки стены: 1 – обрез; 2 – пилястры; 3 – простенок; 4 — четверть; 5 – цоколь; 6- уступ.
Бутовый камень: описание и характеристики
Бутовым камнем называют любые обломки скальных пород. По этому признаку материал делится на магматический, метаморфический и осадочный. Он может быть получен естественным или искусственным путем. По внешнему виду и назначению бутовый камень делится на три группы:
С пастелистым бутовым камнем работать удобней всего
Характеристики
Основные характеристики бутового камня изложены в ГОСТе 2173-87. Можно выделить следующие его свойства:
Бутовый камень прекрасно сочетается с другими строительными материалами
Готовим камень к укладке
Собранный или доставленный на место строительства камень сортируется по размеру и форме. Предпочтительно делать кладку из камня одинаковой массы, но обычно годится природный материал до 30 кг. Камень, имеющий форму, приближенную к параллелограмму, откладывается отдельно – материал на углы. Более крупные блоки – на нижние ряды и на формирование перевязки.
Бутовый камень различается по показателю прочности. Под «бутовым» подразумевают натуральный камень произвольной формы, подходят и колотые куски пластов породы. Для укладки подходит небольшой бут, в пределах 100 – 500 мм, или который можно переносить. Более крупный булыжник дробят на куски до 300 мм. Для кладки подходит:
Камни отбираются с расчетом, чтобы можно было укладывать рядами
Сочетание формы и размеров материала не менее важно для кладки камня своими руками – они должны гармонировать и создавать эстетичный рисунок. Формирование кладки делается по определенным принципам, чтобы получить крепкую основу вертикальной плоскости, а не хаотичное нагромождение
Правильная кладка бутового камня – верхними гранями горизонтально или с уклоном к середине возводимой стены, что важно для правильного распределения нагрузки.
Слои больших камней и меньшего размера должны чередоваться, а пустоты заполняются более мелким материалом, чтобы не было трещин в кладке. Для заполнения пустот подбираются небольшие камни, остальное наполняют «замазкой». Это состав из глины и мелкого колотого камня, его заранее готовят к работе.
Перед кладкой камень очищают от мелкой крошки и смачивают для лучшего сцепления. Когда подходящий камень не укладывается в нужном положении, под него укладывают небольшие треугольные камешки в качестве подпорок, поэтому они должны быть под рукой. Каждый слой стартует от угловых камней навстречу, армирование прутом делают между рядами. Последний ряд выравнивают особенно тщательно и заливают связующей смесью.
Лучший материал для кладки – тесаный или колотый, подходящей формы, что даст относительной ровную лицевую поверхность. Очень крупный стройматериал раскалывают разными способами. Лишние заострения удаляют, чтобы получить подходящую геометрическую форму. Кладка из пустотелых камней делается аналогично, но без дополнительной доработки.
Для бутовой кладки понадобится инструмент:
Характеристика материала
Бутобетон – это разновидность бетона, крупным наполнителем которого являются природные камни неправильной формы, обломки кирпичей. Не подходит для использования бой блоков с низкой прочностью и высокой пористостью – на фоне остальной бетонной массы они обладают пониженной надежностью и подвергаются разрушению под действием интенсивных нагрузок.
Технические характеристики бутобетона зависят от свойств наполнителя. Например, конструкция с боем кирпича весит несколько больше, чем с гравийным крупным щебнем или бутом. По причине разнородности материалов выделить определенные характеристики бутобетона невозможно. Приводим усредненные данные:
Удельный вес бутобетона определить сложно, на практике этого не делают за ненадобностью – свойства наполнителей меняются, поэтому принимают среднее значение по плотности и массе материалов.
Кладка бута своими руками методом «вставные зубы»
Суть метода «вставные зубы» состоит в том, что в свежезалитый бетоном фундамент через 2-4 часа (в зависимости от погоды), когда бетон начинает густеть, погружаются первые большие камни. Перед бутовой кладкой стен, конечно, нужно натянуть маячные бечевки, обозначающие собой плоскости будущей стены. В этом случае первые погружаемые камни могут ставиться на свои шипы, острия — как вставные зубы — (если стена будет невысока: цоколь забора, подпорные стенки, цветники). Если планируют стену высотой до двух метров или цоколь дома, то первые погружаемые камни должны ставиться на дефектные или кривые нижние постели, оставляя хорошие верхние постели для удобства последующей кладки. Глубина погружения при кладке бутового камня своими руками должна быть такой, чтобы верхние части их лиц находились на одном уровне (в большинстве случаев), для удобной последующей кладки. Здесь важен один момент: консистенция затвердевающего бетона. Бетон своей густеющей массой должен удерживать камни «на плаву». Камни не должны самопроизвольно погружаться ниже. Для того же, чтобы камни не выпадали из плоскости стены, их можно снаружи подпирать камнями или кирпичом; а изнутри подпирать хвостами камней, устанавливаемых лицами на противоположную сторону. Если хвосты противоположных камней (фасадных и тыльных) не касаются друг друга, то между ними можно вставить для фиксации любой камень или предмет. В общем, все камни желательно подпереть. Но если бетон фундамента уже довольно вязкий, то камни не будут наклоняться. Этот метод весьма продуктивен, он экономит и время, и силы, и вместе с тем дает мертвую связку с фундаментом. Стены, чьи первые камни установлены методом «вставных зубов», будут настолько прочны, что смогут сопротивляться тарану тяжелого автотранспорта.
Этот метод можно применять и при укладке бутового фундамента. В этом случае работа будет более конструктивной. Нужно будет выпускать из верхнего ряда камней фундамента поставленные на попа камни, которые должны стоять в плоскости будущей стены. Такие камни можно назвать коренными.
После того как затвердеет фундамент и «вставные зубы» прочнейшим образом зафиксируются на своих позициях, кладку стены можно продолжить либо традиционным методом, либо методом, который можно назвать конструктивным. Вспомним о том, что если продолжать кладку традиционным, классическим методом, то нужно будет, прежде всего, установить первые большие, брешевые и промежуточные камни (после угловых камней, конечно). Если продолжать кладку конструктивным методом, то на «вставные зубы» нужно будет ставить новые большие камни, стараясь сверху перекрыть ими все бреши или смыкающиеся между собой первые большие камни («вставные зубы» и просто большие камни, поставленные на фундамент). Это совершенно новый подход к делу. Установленные таким образом новые камни (с подпорными камешками или с опорой на хвосты друг друга) будут создавать картину дырявого сооружения, где ветры гуляют. Подняв до высоты новых больших камней угловые камни, мы обозначим тем самым «горизонтальный» верх второго ряда. И только после этого нужно приступить к заделыванию брешей нижнего ряда — ряда первых больших камней. Установив в бреши хорошо подходящие камни, нужно заполнить раствором (бетоном) пустоты между камнями внутри кладки. На следующий день, после расшивания швов, нужно повторить установку камней подобным методом над большими камнями второго ряда, бреши между которыми еще не будут заложены.
Этот метод хорош тем, что он придает более прочную устойчивость стене. Получается, по сути, набирание каменного «костяка» стены из больших камней. Разумеется, что чем выше стена, тем меньшие камни будут укладываться в ее тело. Кроме того, при этом методе происходит определенная экономия сил и он несколько продуктивнее традиционного метода, ведь бреши приходится заполнять малыми камнями, которые уже не могут влиять на примерку над ними выше укладываемых камней
Обязательное условие этого метода — большая аккуратность и осторожность при работе. Конструктивным методом лучше пользоваться при наличии уже такого опыта, когда глаз каменщика выделяет из кучи тот камень, который по своей форме как раз и уложится в нужном месте
С опытом приходит запоминание камней и узнавание их в хаосе бутовой кучи. Узнавания и запоминания эти есть натренированность глаза (глазомер), зрительная память, абстрактное мышление, когда с первого же раза выбираются подходящие камни для укладки в конкретном месте.
На фото бутовой кладки вы можете ознакомиться со всеми нюансами процесса:
Применение забутовочного кирпича
Фото цоколя с забутовкой.
В основном этот материал используется для устройства широкой кладки при толщине не менее чем в 2 или 2,5 кирпича. Он идет на заполнение пространства между ними – забутовку, то есть между внешней (иногда лицевой) и внутренней кладкой.
Технологически это выглядит следующим образом – дно заливается цементным раствором и заполняется некондиционной продукцией, в ход идут и половинки, и бой
Затем все выравнивается с основной кладкой, важно следить при этом, чтобы не образовывались пустоты. Выполнять забутовку желательно с перевязкой швов, хотя бы частично
Основные элементы кладки из кирпича
На фото – пример кладки забутовки.
Если планируется возведение какого-либо строения своими руками, для выполнения качественной и правильной кладки необходимы основные знания терминов и основных элементов:
Выполнение перевязки
На фото – кладка забутовочного камня.
Чтобы возводимая конструкция имела большую прочность и устойчивость, следует использовать перевязку кладки. Если соблюдается инструкция, то её несложно сделать даже новичку в строительном деле.
Для перевязки кирпичи нового ряда укладывают так, чтобы каждый из них опирался на два или три нижнего. Перевязка проводится для всех видов швов – поперечных и продольных.
Видов перевязок много, но основные, которые чаще всего используются три:
Перевязка продольного шва позволяет предупредить «расслаивание» стены в вертикальной плоскости, а поперечного шва – создает продольные связи между кирпичами, одновременно распределяя нагрузку равномерно по всей ширине кладки.
Особенности фундамента из бутобетона
В отличие от обычного бетонного фундамента конструкция из бута выкладывается аналогично блочной, камни не замешивают в растворе. В этом заключается сложность: камни необходимо укладывать, а не насыпать в опалубку, а их специфическая форма требует профессионального подхода. Монтажом бутобетонного фундамента следует заниматься каменщикам, так можно получить ленту максимальной прочности, она будет отличаться долговечностью и надежностью.
В ленту целесообразно включать армирование – даже для небольшого строения дополнительная страховка в виде усиления основания не помешает.
Стойкость материала к низким температурам делает бутобетон идеальным материалом для возведения в зимнее время. Неокрепшую конструкцию можно оставлять без защиты, когда она наберет 50% прочности от проектной.
Недостаток конструкции – несмотря на обилие информации о бутобетоне подобрать идеальный состав этого материала непросто даже профессионалу
Важно учитывать характеристики камней, используемых в качестве крупного наполнителя
Компоненты
Состав бутобетона для фундамента включает несколько основных компонентов:
Бутовый камень природный по размерам может быть любым с одним ограничением – длина фрагментов не должна превышать 1/3 ширины фундаментной стенки. Можно использовать половинчатые кирпичи и обломки керамических блоков, крупный щебень, горные обломочные породы. Бутовые камни необходимо предварительно очистить от налета и загрязнений методом отсева или омовения струей воды.
Цемент высоких марок М400-М500 подойдет для получения конструкции оптимальной прочности, соответствующей М300-М400.
Песок речной очищенный входит в состав бутобетона в качестве мелкого наполнителя. Его используют с цементом в соотношении 3 к 1, может быть 2 к 1 для улучшения прочности конструкции.
Пластификаторы рекомендуется вводить в цементный раствор для фундамента с целью улучшения его пластичности и укладки. Это могут быть присадки-модификаторы для повышения морозоустойчивости материала, водонепроницаемости.
Вода в раствор вводится по мере необходимости в малых дозах.
Расход готового цемента-раствора на 1 куб бутобетона оставляет 40-60% в зависимости от количества бута в объеме конструкции.
Точный состав компонентов определяется конструктивно и зависит, опять же, от бутового наполнителя.
Бутобетонная кладка
Бутобетонная кладка из обтёсанного бута
Бутобетонная кладка стены из необработанного бута
Бутобетонные фундаменты — это разновидность монолитных фундаментов, но в отличие от них при бетонировании в массу бетона, уложенного в опалубку, утапливаются бутовые камни, дающие экономию бетона без снижения прочности.
Сначала заливается бетонная смесь в опалубку слоями до 20 см и в неё втапливаются камни, размер которых не превышает 1/3 толщины кладки с расстоянием между камнями и опалубкой 5 см, затем производится уплотнение кладки послойным вибрированием. Перерывы в работе допускаются после втапливания камней в слой бетонной смеси с уплотнением.
Замораживание бутобетонной кладки допускается после набора 50 % прочности от проектной при этом не менее 7,5 МПа.
На выбор конструкции фундаментов влияют характеристики грунтов, уровень грунтовых вод на участке и тяжесть строения. При необходимости заглубления фундамента ниже уровня грунтовых вод, он защищается гидроизоляцией горизонтальной, в уровне подошвы фундамента, и вертикальной, по внутренней и наружной граням фундамента выше уровня земли.
Фундаменты возводятся в максимально короткие сроки после рытья траншей. Сразу по окончании всех строительных работ после устройства фундаментов, чтобы не допустить изменения химических и физико-механических свойств грунтов, пазухи между стенками фундаментов и траншей/котлованов засыпаются грунтом.
После устройства бутовых фундаментов и засыпки пазух между фундаментами и стенками траншеи по всему наружному периметру сооружения устраивается отмостка, для предотвращения подмачивания талыми и дождевыми водами грунта под фундаментами, вызывая их проседание.
Чтобы предотвратить просачивание влаги из земли в стены и их отсыревание, фундаменты выводятся выше уровня земли, эта часть фундамента называется цоколем. Между цоколем и стеной обязательно устраивается гидроизоляция.
Бутобетонная кладка выполняется звеном каменщиков-бетонщиков из 8 человек: двое выполняют монтаж и демонтаж опалубки, двое готовят камень и транспортируют его к месту укладки, двое укладывают бетонную смесь, двое шпигуют её камнями.
Особенности
Бутовый камень в качестве строительного материала используется уже много веков, именно из него сделаны старинные европейские мостовые — наверняка вы видели эти дорожки из круглых камней, обкатанных за столетия льдом и водой. Хотя в большинстве случаев данный стройматериал всё же добывают в промышленных карьерах с использованием взрывного метода, а также в ходе освоения месторождений.
В наши дни бутовую кладку чаще всего можно встретить в закрытых загородных поселках с богатыми коттеджами. Обычно неправильной конфигурации кладка из натуральных камней там имеет по паре параллельных настилов — именно она и получила своё название «бутовая».
Бутовым камнем традиционно называют осколки неровной формы, получаемые из песчаника, доломита, а также гранита, известняка, туфа, для этого пригодны и некоторые другие породы. Длина стройматериала варьируется от 20 до 50 см, одной из популярных разновидностей бута являются булыжники — это камни, ребра которых имеют длину порядка 30 см.
Бутовый камень считается одним из самых популярных и востребованных стройматериалов. К его несомненным преимуществам относят ряд характеристик.
Впрочем, не обошлось и без недостатков. Основной минус этого строительного материала — исключительная трудоемкость работы с ним. Чтобы красиво уложить его, нужно подобрать куски так, чтобы они подходили друг к другу по габаритам — для этого нужна немалая сноровка.
Кладка «под залив»
Для выполнения кладки «под залив» используют камни с рваными поверхностями, без определенного подбора, а также кладки верстовых рядов. Глубина траншеи при плотном грунте достигает 1,25 м. Кладку выполняют без опалубки, т.е. в распор со стенками траншеи.
Применяется данный вид кладки при непросадочном грунте. В основном такую кладку применяют при возведении зданий не выше двух этажей. Стенки в подготовленной траншее делают отвесными. Основание же траншеи хорошенько выравнивают, после чего по слою щебня (толщина примерно в 10 см) укладывают насухо слой бутового камня, толщина коего составляет примерно 30 см.
Камни плотно укладываются, потом, как и в первом варианте, выполняют расщебенку. Потом заливают жидкий раствор так, чтоб его толщина оказалась на 10 см выше слоя камней. Затем опять укладывают слой камней.
Несколько способов раздробить камень для укладки
Удары наносятся молотком до первых признаков раскола.
Можно попробовать работать электроинструментом, но важно рассчитать возможную нагрузку и подобрать надежную насадку. После разбивания клиньями в разных местах используют болгарку с алмазным диском.
Как сделать бутовый фундамент летом и кладка с перерывами
Возможны ли перерывы при производстве бутовой кладки?
Перерывы при производстве бутовой кладки допускаются только после заполнения раствором промежутков между камнями последнего выложенного ряда. Раствором покрывают поверхности камней этого ряда лишь при возобновлении кладки. При сухой, жаркой и ветреной погоде кладку защищают от быстрого высыхания, накрывая ее щитами или рулонными материалами. При возведении бутобетонных фундаментов укладываемые в бетонную смесь камни и обломки от разборки кладки не должны быть загрязненными, иначе они не будут иметь прочного сцепления с бетоном. В сухую погоду обломки перед укладкой в бетонную смесь поливают водой. Чтобы обеспечить монолитность кладки, перерывы в работе устраивают лишь после втапливания камней в верхний слой бетонной смеси и уплотнения. При перерывах в кладке фундамента в сухую летнюю погоду бутовую и бутобетонную кладки 3-4 раза в день увлажняют, поливая водой.
Каковы условия кладки фундаментов в жаркую погоду?
При выполнении работ летом в жаркую погоду (при температуре воздуха 25°С выше и относительной влажности наружного воздуха менее 50%) необходимо соблюдать условия: вододементное отношение растворов, приготовленных на шлаковых и пуццолановых портландцементах, должно быть повышено; водоудерживающая способность каждого из составов растворов должна устанавливаться на объекте не реже одного раза в смену, при этом величина показателя должна быть не менее 75% установленной в лабораторных условиях; величина расслаиваемости должна быть не более 25 см3 для растворов с подвижностью 10—12 см и не более 40 см3 для растворов с подвижностью 12—14 см; глиняный кирпич до укладки в конструкцию должен обильно смачиваться водой.
Какой цемент можно использовать при температуре воздуха выше 25°С?
При производстве бетонных работ при температуре воздуха выше 25°С и относительной влажности менее 50% должны применяться быстротвердеющие портландцементы, марка которых должна превышать марочную прочность бетона не менее, чем в 1,5 раза. Нельзя применять пуццолановый портландцемент, шлакопортландцемент ниже М400 и глиноземистый цемент для бетонирования надземных конструкций, за исключением случаев, предусмотренных проектом. Температура при бетонировании конструкций с модулем поверхности более 3 не должна превышать 30-35°С, а для массивных конструкций с модулем поверхности менее 3 не должна превышать 20°С.
