Катафоты vs. Диоды

Итак, хочу задаться вопросом, зачем нужны катафоты на автомобиле и стоит ли их тюнинговать?

Ниже приведено фото одного из автомобилей. (фото наглым образом взял с Драйва2… замазав г/н, за что извиняюсь заранее перед владельцем…)

Владелец сделал Led подсветку катафотов, что бы автомобиль был более заметен в потоке… да и просто красиво.

Красиво или нет, не мне судить. Только хочу сказать несколько слов про катафоты и для чего они нужны. (воспользуюсь википедией, т.к. в ней все достаточно просто и понятно написано)

Катафо́т (др.-греч. κατα- — приставка со значением усиления, φῶς — «свет»), световозвраща́тель, фликер (от англ. flicker) — устройство, предназначенное для отражения луча света в сторону источника с минимальным рассеиванием.

Световозвращение — процесс изменения направления луча на 180° с помощью двойного отражения. При световозвращении, в отличие от светоотражения, луч отражается дважды.

Фликер — изделие, покрытое световозвращающей плёнкой.

Катафоты (фликеры) используются для привлечения внимания в условиях недостаточного освещения.

Следовательно, катафот ставится на автомобиль для повышения безопасности, особенно, если автомобиль припаркован и находится в плохоосвещенном месте.

Если автолюбитель, заклеивает световозвращатель (в том числе изнутри), например, светодиодной лентой, то функционал катафота сводится к нулю/либо не так эффективен, т.е. катафот не выполняет свое назначение должным образом.

Что выберите Вы, «красивые» светодиоды в катафотах или безопастность автомобиля в темное время суток?

Источник

Что такое катафот и зачем он нужен на дороге?

Все мы знаем, что передвижение в темное время суток на каком-либо виде транспорта всегда затруднено и даже опасно. Но не всегда нам удается избежать ночных поездок на машине. При наличии фар, конечно, гораздо проще передвигаться в темное время, но и они не всегда спасают. Для обеспечения полной безопасности сама автомобильная трасса должна быть подготовлена к ночным поездкам автолюбителей.

Одно из самых действенных и функциональных устройств – катафот. Катафот – это специальное устройство для возвращения луча света в ту точку, откуда он падает. Важно отметить, что катафот, как устройство, необходимое для обеспечения лучшей видимости на дороге, не отражает свет, как это может сделать обычное зеркало, а возвращает его. В чем разница? Дело в том, что зеркало, отражая луч света, изменяет его направление, следовательно, водитель, направляя фары автомобиля на зеркальную поверхность, не получит возвращения светового луча. А катафот, который встретится ему на участке трассы сможет четко и концентрированно отразить свет от фар. Таким образом можно «подсветить» все сложные участки трассы. За счет специфической формы устройства свет не рассеивается и возвращается источнику, если можно так выразиться, в полном объеме. Простейшие катафоты можно увидеть даже на велосипеде, конечно, в том случае, если его владелец позаботился об этом. Но для снабжения светоотражающими элементами целых автомагистралей необходимы дорожные катафоты. Можно катафоты дорожные купить на этом сайте, выполненные из различных материалов. Так сегодня производятся установки из пластика, алюминия, металла и комбинированные из резины и пластика. Катафот может быть предназначен для встраивания его в поверхность дороги, в этом случае он имеет небольшую ножку. За счет особенного внешнего покрытия достигается шумовой эффект, поэтому водитель легко определяет приближающийся опасный спуск. Катафоты, выполненные из пластика и резины, более устойчивы к ударам. Как правило, они устанавливаются на всех участках дорожного полотна за счет своей функциональности. Алюминиевые катафоты устанавливаются на трассах и небольших дорогах, помогают ориентироваться как водителям, так и пешеходам. Большинство катафотов монтируется при помощи гаек и шайб, но при необходимости может быть применено и дополнительное оборудование.

Для дополнительного освещения дорожного полотна и прилегающей к нему территории сложно придумать что-то более простое, эффективное и доступное. Для установки подобных систем не требуется специальных знаний и большого количества времени, а результат стоит того – хорошая видимость на дороге – залог безопасности всех участников дорожного движения.

Источник

Катафот

Катафо́т (др.-греч. κατα- — приставка со значением усиления + φῶς — «свет»), световозвраща́тель, фликер — устройство с поверхностью со свойствами световозвращения (отражение луча света обратно в сторону источника с минимальным рассеиванием этого луча).

Содержание

Принцип действия

В основе действия катафота лежит простой оптический процесс световозвращения. Главное отличие световозвращения от светоотражения, например как в зеркале, в том, что свет получает тройное светоотражение от расположеных под углом 90° светоотражателей (зеркал) образующих вогнутую правильную пирамиду.

Другой тип световозвращателя — «кошачий глаз» — используется (англ.) в дорожной разметке в некоторых странах.

Фликеры

Катафоты это материалы, с катафотной поверхностью или такие, строение которых вызывает свойство световозвращения. Катафотные ткани или пленки называют фликерами — это не ткани в привычном смысле этого слова — это тонкие полимерные листы. Их поверхность обрабатывается таким образом, что на них получаются микроскопические пирамидки (уменьшенные копии уголкового отражателя). Именно благодаря этим микропирамидкам катафотная ткань и отражает свет, например, автомобильных фар. Есть много разных цветов полимерных катафотных тканей. Яркость зависит именно от цвета ткани, так как более темные поглощают больше света, и наоборот — более светлые больше отражают. Катафоты в виде полимерных тканей чаще всего используются для создания катафотных лент. Такие ленты для большей износоустойчивости запаивают в прозрачную полимерную (пластиковую) оболочку.

Применение

Катафот используется как устройство обеспечения безопасности, широко применяемое в дорожном строительстве и транспорте. Местом изобретения катафота принято считать Великобританию. Фликеры нашиваются на одежду дорожных рабочих, регулировщиков дорожного движения, спасателей, велосипедистов. Тем не менее, носить фликеры рекомендуется (в частности, водителями) всем пешеходам в темное время суток — таким образом водитель заранее видит пешехода и его перемещения, что обеспечивает повышение уровня безопасности пешехода. Световозвращающие покрытия используются для изготовления дорожных знаков.

Наиболее широко катафоты применяются на велосипедном и автотранспорте для обозначения габаритов.

Источник

🔴🔴🔴LED катафоты своими руками🔴🔴🔴 🤷‍♂️

Всем привет!
Очередной выпуск очумелых ручек🤓
Зачем-мне очень хотелось приобрести и поставить себе LED катафоты в задний бампер.
Наверное в целях визуальной поддержки кормы в темноте. Сверху довольно небольшого размера габариты-а снизу ничего нет.
Да и стопы хотелось бы добавить дополнительные, а то стандартные вверху, и пару раз мне показалось что под меня пытались на картинге заскочить (невнимательные ребята, сидящие внизу в низком тазу).
Изучение кучи профильных магазинов на алиэкспресс, и переписка с крупнейшими из них(например OKEEN), результата не дала. Нет пока готовых Китайских катафотов на 5 поколение STEPWGN.
Собираемся с силами, смелостью, светодиодной лентой, инструментом и прямыми(не всегда и не во всем руками)…😅
Что нам потребуется:
1.Снять задние половинки бампера и вынуть из них катафоты
2.LED лента IP20 разной мощности/яркости (я искал красную, но возникли проблемы, и применил белую двух разных мощностей). Нейтрально белая (3000К светит через красный катафот красным).😎👍
3.Провода разных цветов, чтобы запитать катафоты от проводки задних фонарей( в моем случае три провода с каждой стороны: (-), (стоп-сигнал), (габарит).
4.Смелость и навыки работы ручным лобзиком/полотном по металлу/дремелем/болгаркой.
5.Умение паять(провода, паяльником), не знаю где его продают, поэтому, как сумел🤷‍♂️
6.Умение собрать всё обратно, так, чтобы не осталось лишних деталей)))

Итак, начнём!
1.Откручиваем половинки бампера. На примере правой стороны.
Открываем заднюю дверь, откручиваем шестигранной насадкой три болта.С левой стороны аналогично.

2.Откручиваем из колёсной арки два шурупа(в случае с левой стороной их будет три)

Источник

LED катафоты своими руками в бампер ST

Но не тут то было ))) Когда снял катафоты и занес домой, я понял что для меня существует 3 вариант )

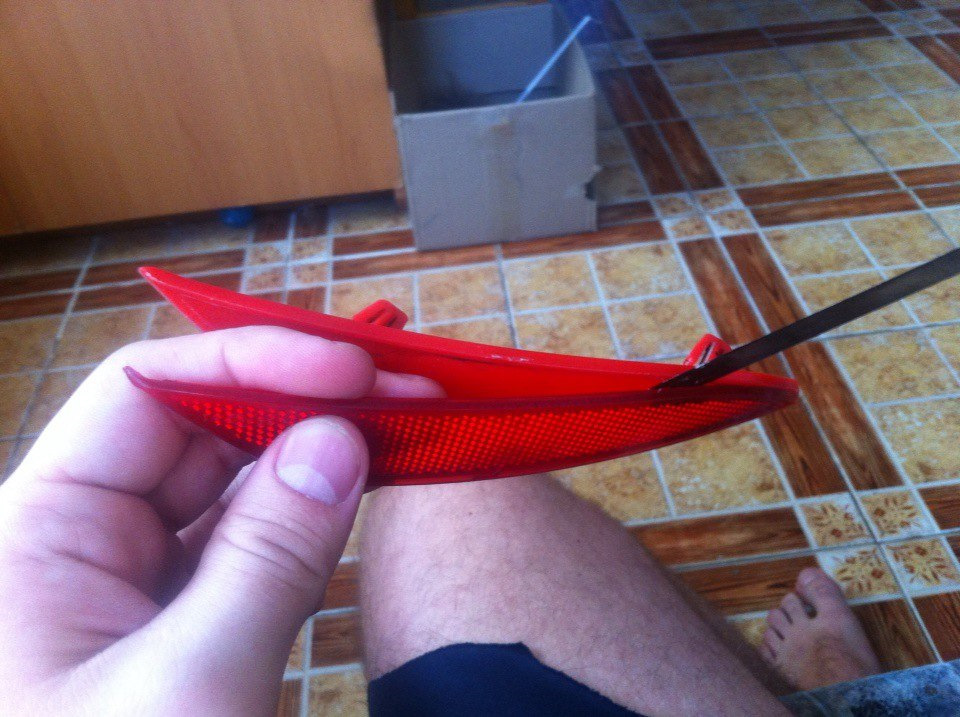

Просто ковырнуть ножом в трех местах и все ) Причем на обеих катафотах )

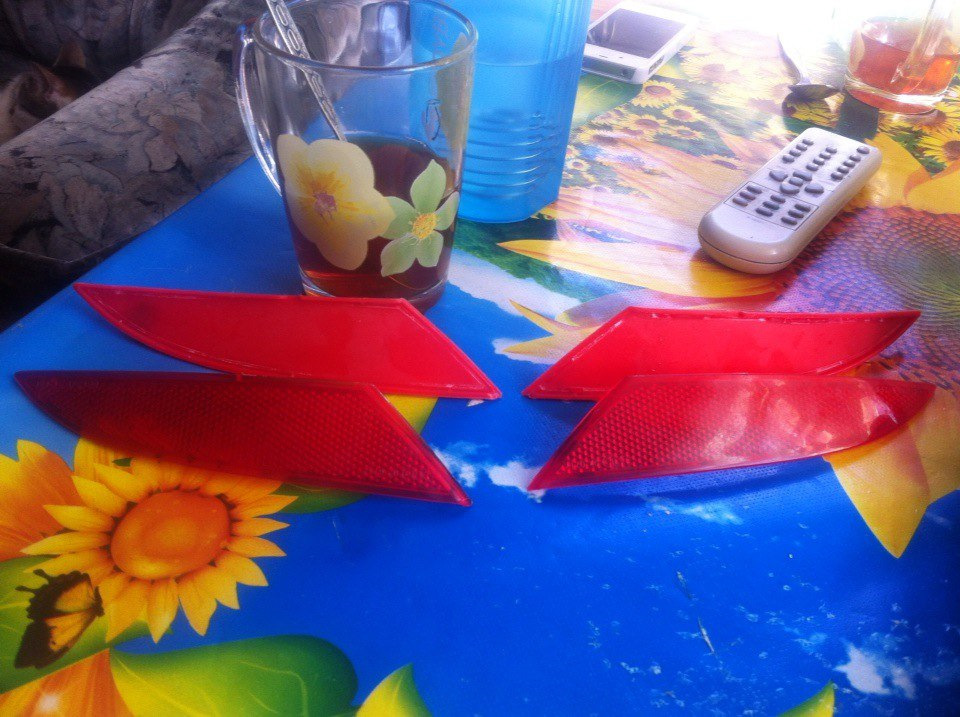

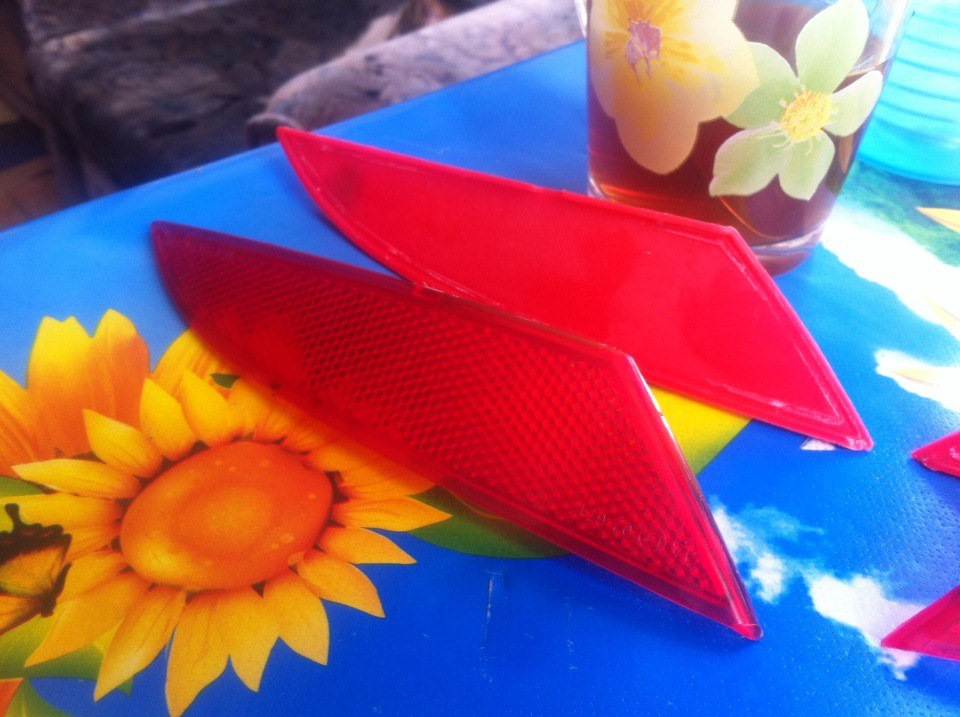

Ну и в разобранном виде )

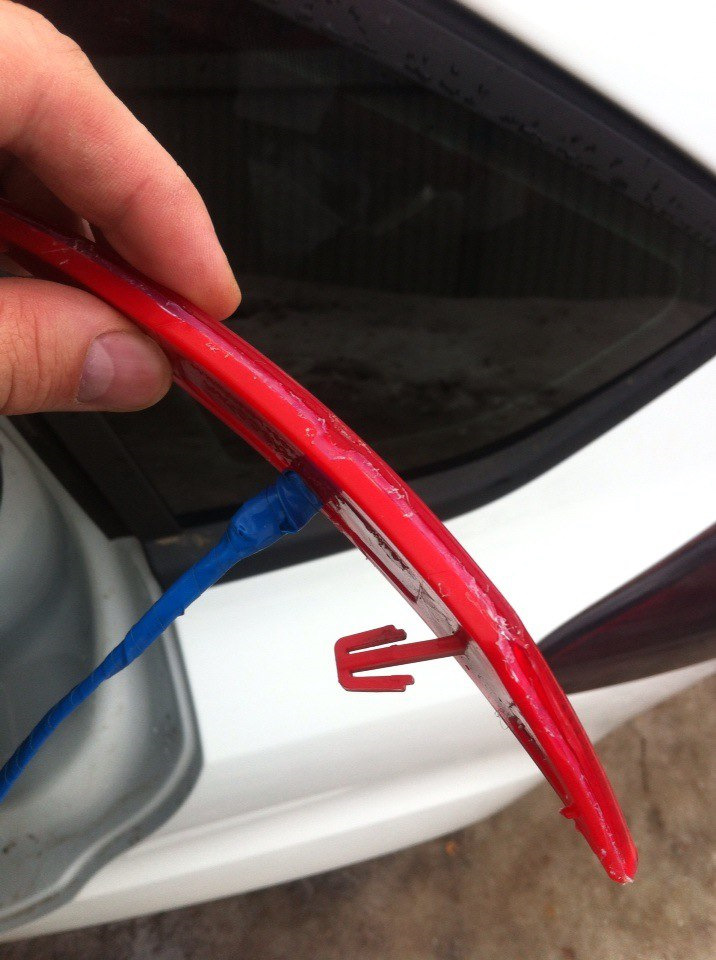

Потом меня настигли вопросы, как же приклеить диодную ленту к катофоте ) Знаю что вы щас подумаете что » Она же самоклейка » Но в тот момент я даже не увидел что на ленте уже все сделано ) Я решил не много по мучать вопросами perSH92 и он мне все объяснил ) Спасибо ему большое ))) Если в нескольких словах то, разрезал ленту как тебе угодно, обезжирил, снял ленту, приклеил )

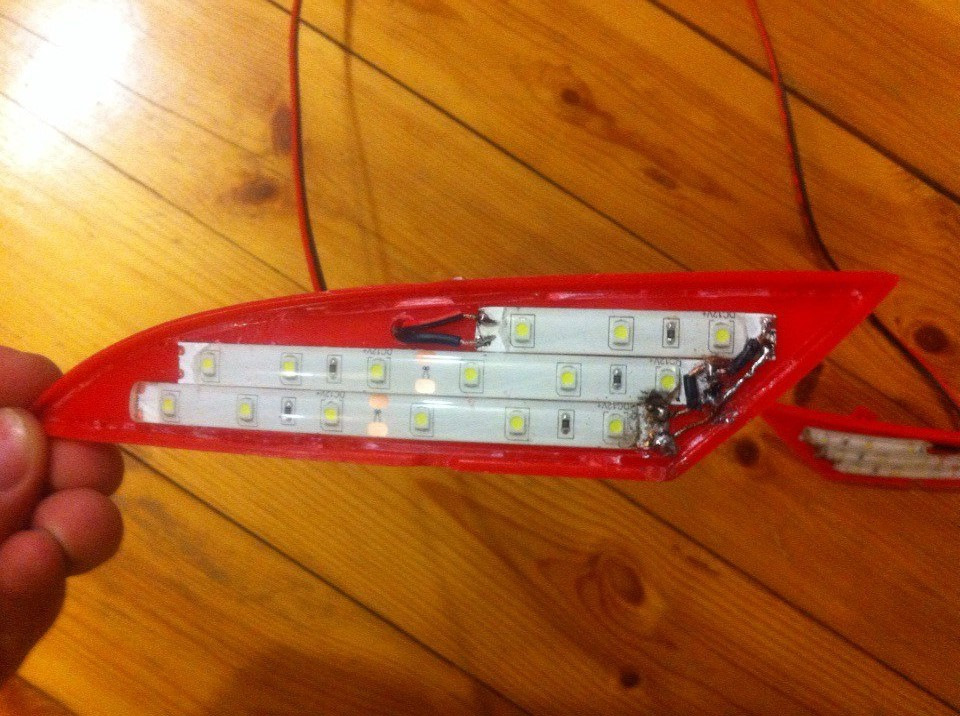

Моей фантазии и моих рук хватило только на такое расположение диодной ленты и такую спайку )

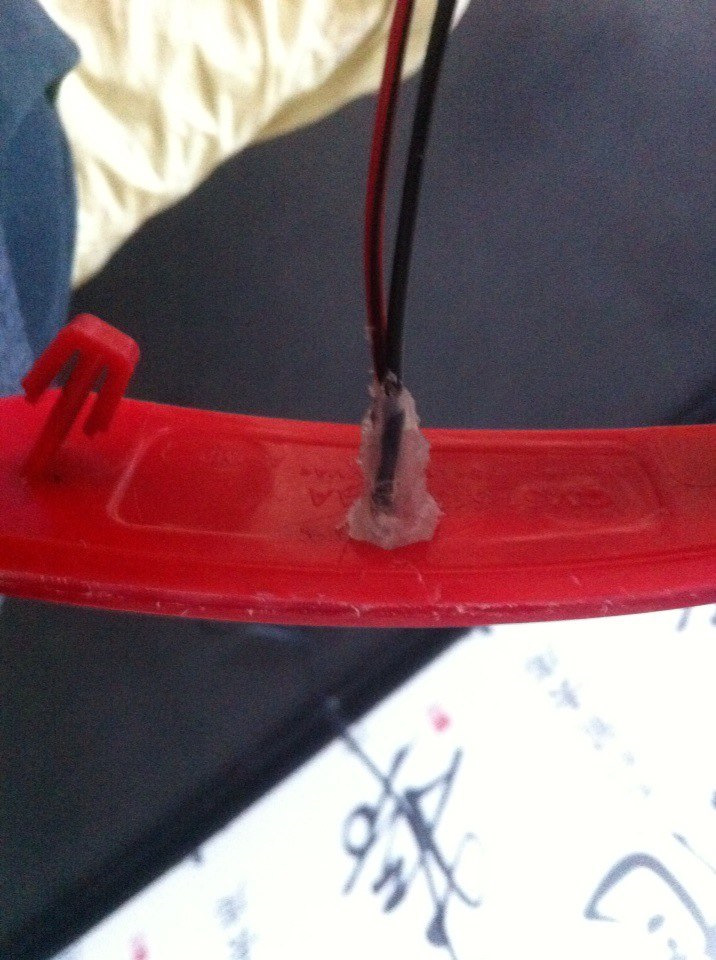

Как все спаял я решил что надо все внутри склеить термоклеем чтоб не одна капля не попала внутрь. Все приклеив внутри я решил что и катафоты можно склеить таким же путем )

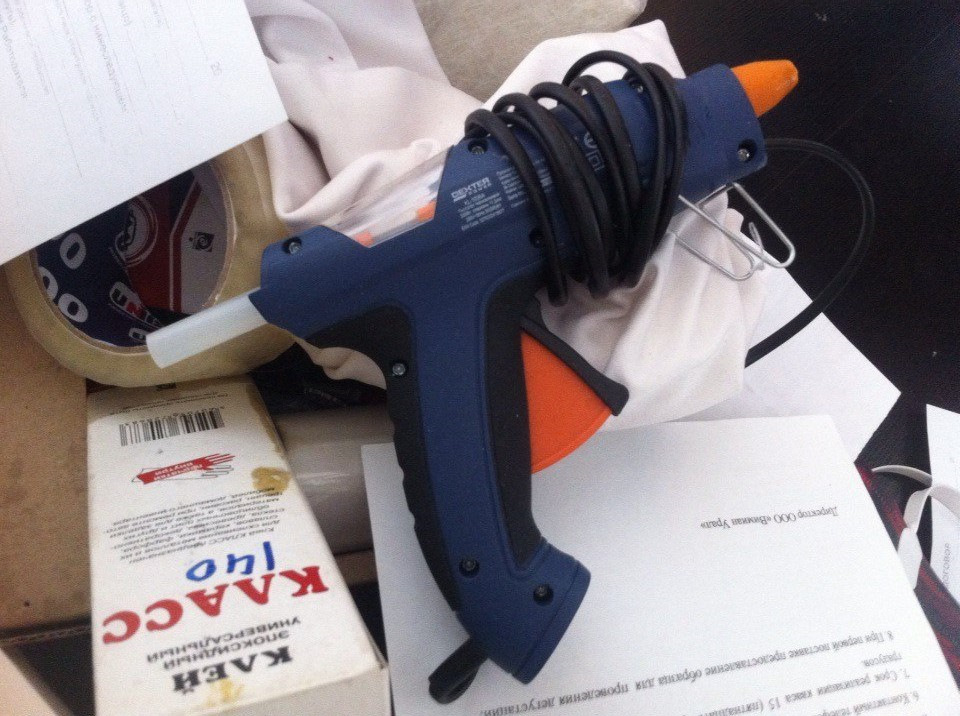

Клеил вот таким пистолетом

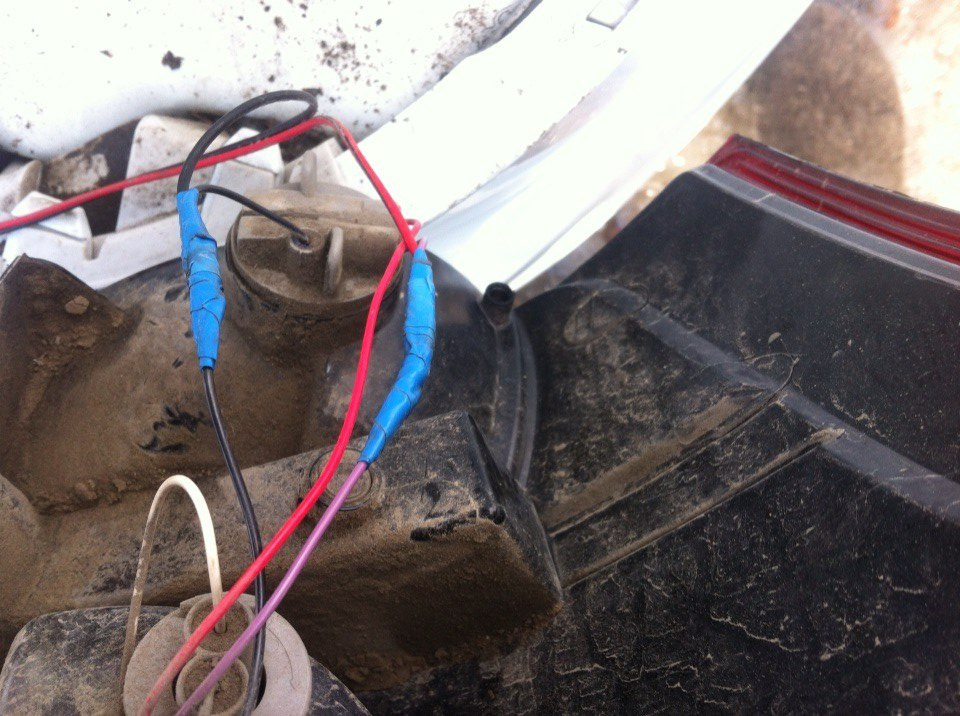

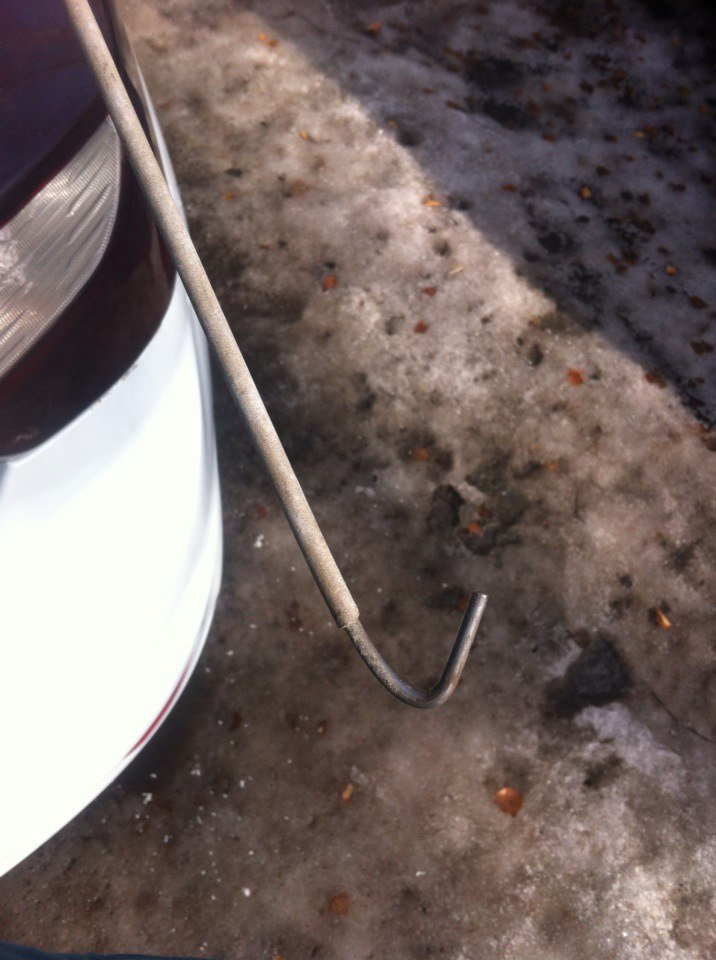

В подключении никаких проблем не возникло ) я решил пройти простым путем ) Не заводя провода в багажник, я просто провел их под бампером и вытащил к фаре вот такой штучкой

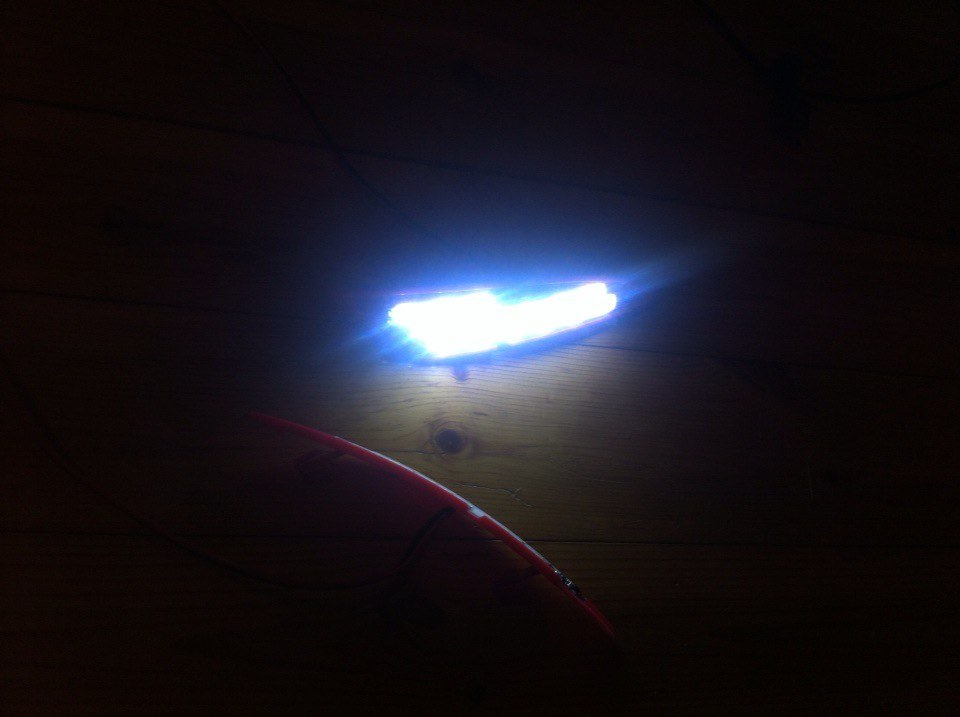

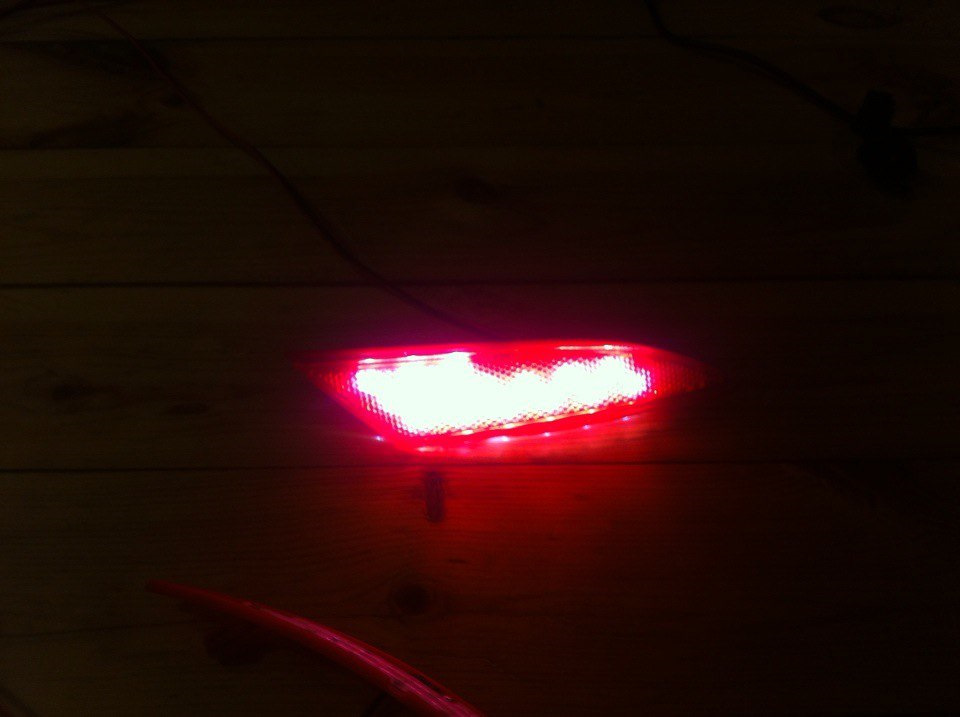

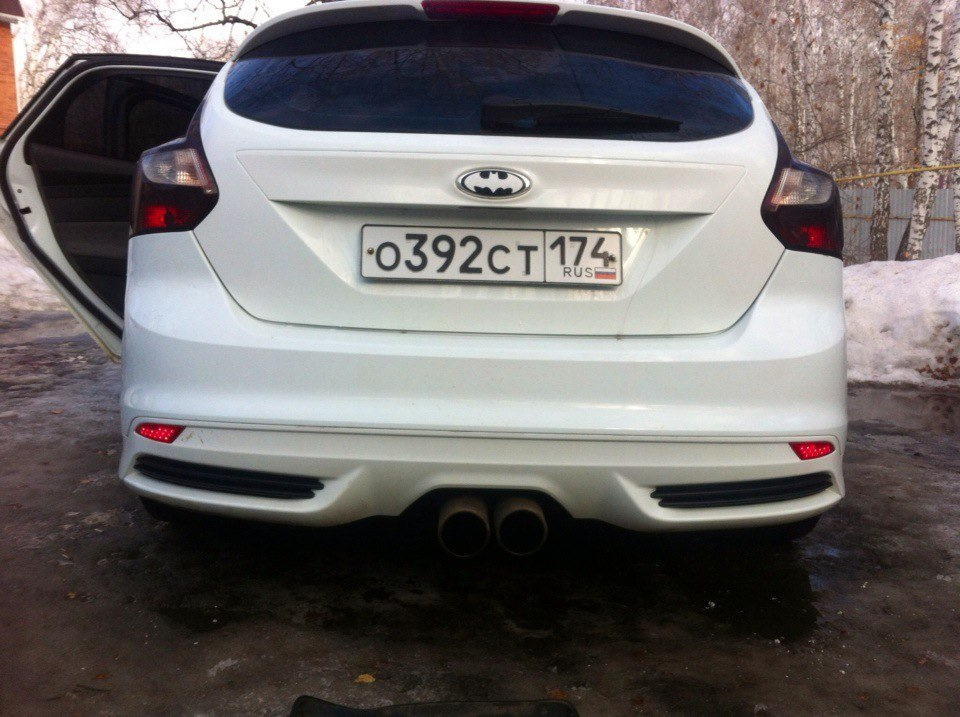

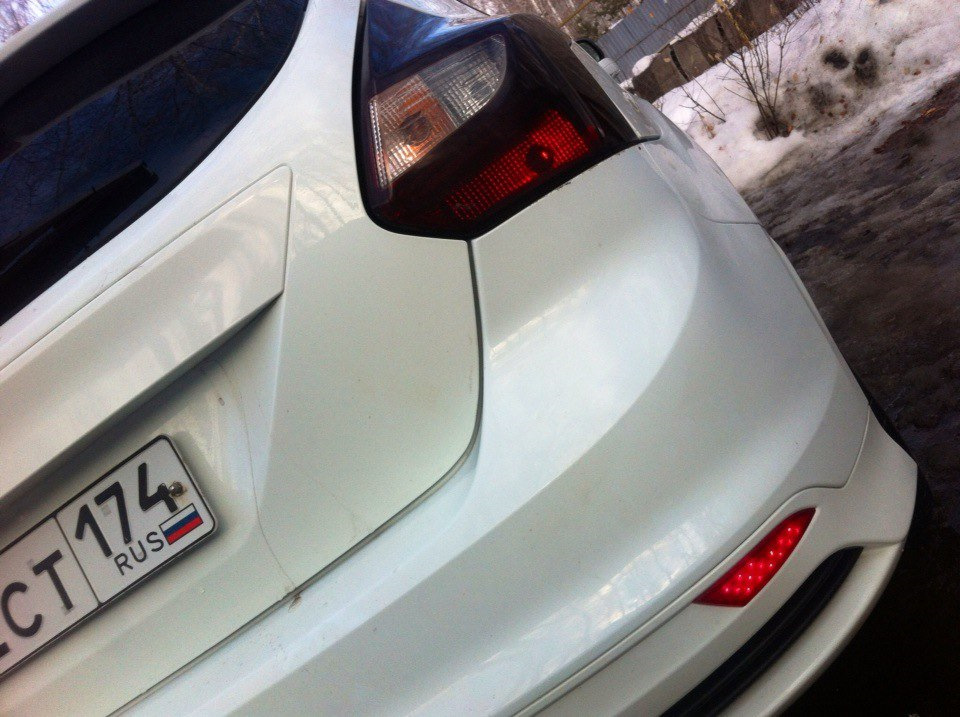

Ну и вот вся проделанная работа с катафотами на моем BATmobile 2.0L

Ну и зоомагазине я увидел вот такую картину )
