Главная / CAN BUS в автомобиле: для чего он нужен.
CAN BUS в автомобиле: для чего он нужен.
В настоящее время авто производители все чаще и чаще добавляют различные новшества и улучшения в свои автомобили. Это могут быть дополнительные устройства, или расширение функционала уже ранее используемых устройств. Для того, чтобы не прокладывать новую проводку к подключаемому устройства, его подключают уже к имеющимся сигнальным/управляющим проводам, так называемой Кан-шине (Can Bus).
Немецкая компания BOSCH в середине 80-х предложила автопроизводителям новую архитектуру обмена данными между устройствами — Controller Area Network или, как принято сокращенно называть — CAN BUS. Это новшество решило сразу несколько проблем. Во-первых, значительно сократилось использование количества проводов в автомобиле, общая длинна которых уже приближалась к километру, а вес к центнеру. А во-вторых, облегчило подключение новых устройств без значительных переделок в автомобиле.
Конечно же, производители магнитол не упустили возможности использовать этот дополнительный потенциал CAN шины и в своих продуктах. Как правило, если в автомобиле присутствует CAN BUS, то необходимо использовать автомагнитолу со встроенным декодером сигналов от этой шины. В противном случае, пользователь может столкнуться с рядом существенных проблем, при подключении обыкновенной магнитолы. В частности не будет работать штатный цифровой усилитель (KIA, JBL, Pioneer, Rockford, BOSE), т.к. управление этими усилителями (включение, баланс, управление звуковыми сценами) происходит посредством передачи данным по CAN шине. Не будет работать камера заднего вида, кнопки управления на руле, трип-компьютер (отображает запас хода, расход топлива, скорость, режимы работы автомобиля и т.п.), не будет отображаться информация на экране магнитолы о состоянии парковочных датчиков, режиме работы кондиционера и прочее. Еще одной из проблем может стать разрядка АКБ автомобиля вследствие постоянно включенной автомагнитолы, т.к. сигнал на включение/выключение головного устройства так же может поступать по этой шине.
Как видите, проблем могут возникнуть достаточно много, что однозначно полностью перечеркнет удовольствие от покупки новой автомагнитолы.
Поэтому, приобретая новое мультимедийное головное устройство, убедитесь, совместимо ли оно с Вашим автомобилем. В случае отсутствия CAN BUS в автомобиле, Вам подойдет любая универсальная (через переходную рамку) или штатная автомагнитола. Если же в автомобиле присутствует CAN BUS, то нужно будет докупать отдельные декодеры кан-шины (питания АСС, декодер камеры, рулевого управления и т.д.), либо приобрести автомагнитолу с уже установленным декодером CAN BUS.
Canbus в магнитоле с Алиэкспресс: что это такое, как работает
19.04.2020 3,508 Просмотры
Функционал автомобиля уже давно не ограничивается лишь транспортировкой. Сегодня автомобиль – это не просто средство передвижения, а полноценный комфортабельный и высокотехнологичный продукт с множеством дополнительных функций.
Однако большинство автомобилистов при расширении функционала своего автомобиля сталкиваются с множеством неудобств.
Что же собственно такое этот CanBus?
CanBus – новая архитектура обмена данными между устройствами, которую сегодня можно заказать на Алиэкспресс. И как раз с алиэкспресс может прийти магнитола, производители которой не упустили шанс воспользоваться дополнительным потенциалом, который дает Can BUS.
Если машина оснащена устройством Кан-шины, то магнитолу необходимо приобретать со встроенным декодером, так как иначе вы рискуете столкнуться с множеством проблем при установке. Например, у вас не будет функционировать штатный цифровой усилитель (JBL, Pioneer, Rockford). Также возможны и проблемы с рядом других функций в вашем автомобиле.
Из приведенной выше информации становится понятным, что при покупке новой магнитолы необходимо убедиться в абсолютной совместимости вашего мультимедийного головного устройства и машины.
Более того, если вы считаете, что обычный соединитель – это слишком скучно, то вы можете порадовать себя примерно таким же адаптером, но только серии Professionals. Данная серия примечательна наличием подсветки. Однако за подсветку, естественно, придется немного доплатить.
Самое главное – это понимание того, что любую мультимедийность ваше авто стоит подбирать, исходя из совместимости форматов. Более того, неожиданно возникшие проблемы с авто после установки нового девайса вполне могут быть связаны с этой установкой. Поэтому стоит узнавать всю информацию у продавца еще до покупки товара.
Снова про CANBUS E39/E46/E53. Распиновка правильного блока.
Ранее, читая блоги, наткнулся на информацию что новые блоки CANBUS наконец таки научились читать IBUS шину более глобально, а не мультируль+задний ход, в частности двери, расходы, сброс сервисов и т.д и т.п.
На стол экспериментов был заказан с поднебесной CAN-BUS блок нового образца с пометкой URXT. Было найти его не очень просто, китайцы все что связано с бмв шифруются, а некоторые продавцы лепят настолько неадекватный ценник что пропадает желание покупать такие вещи, а черные маленькие блочки за 700 рублей меня не интересовали.
Воспользовался поиском по фото и начал цепляться за название URXT и о, боги, нашелся. Как вам название товара? Сможете найти сходу сами? Вот и я так же матерился.

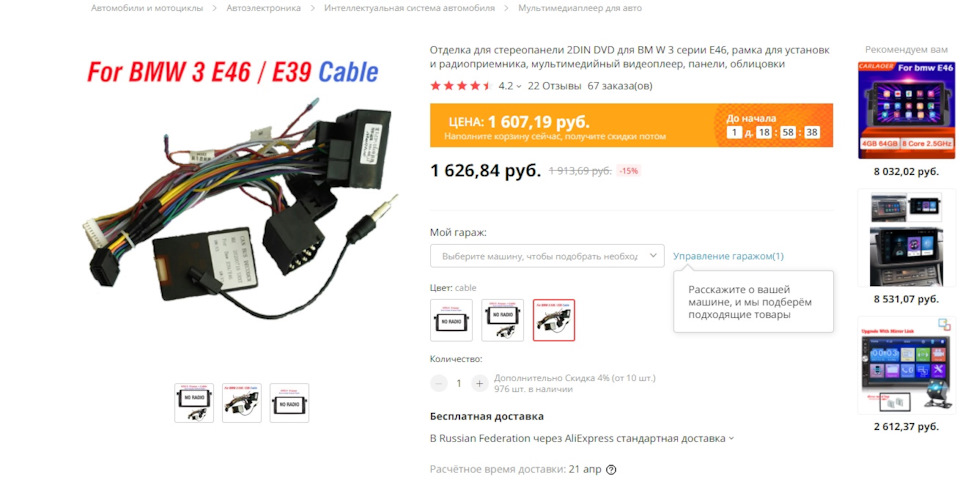

Поэтому найти какие-то вещи на али — это целый квест. На фото у продавца увидел заветную надпись URXT. Проводка и сам блок 1600 рублей, это лучше чем за 3-4к рублей. Кидаем в корзину, оплачиваем, ждем.
Меняем слегка перепиновку с черного блока на новый с URXT. Сделал чтобы ACC, которые выходит с канбас, давало сигнал на в магнитолу, от основной колодки ACC отключил.

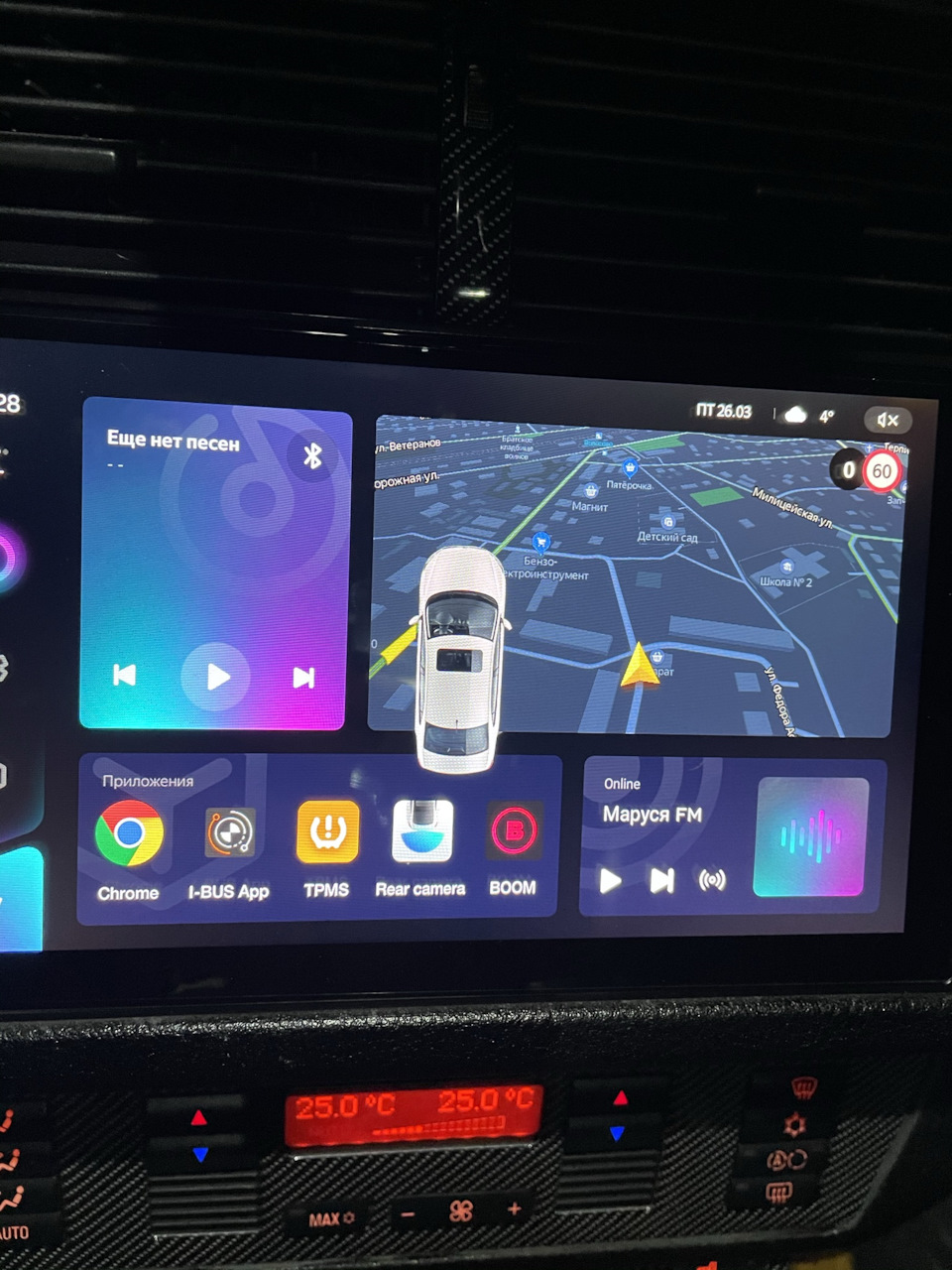

На магнитоле от Teyes поковырялся в настройках и только в таком положении настроек у меня работает исправно мультируль, задний ход перестал периодически отключаться и начало показывать состояние открытых дверей, больше функционала никакого нет, но считаю это недоработкой приложения от Teyes. На платформе магнитол PX3/PX5/PX6 должно работать все более исправнее и с обширным функционалом.
Ну и напоследок, набросал распиновку блока URXT.
Установка Автомагнитолы + CAN BUS + Задняя камера.
Статья постоянно изменяется и дополняется по мере поступления новой информации!
Как говорить делать нечего поэтому готов выложить все в едином бортовике может кому сгодиться. Так как сам искал эту информацию из разных источников. И собирал как говориться по крупицам.
Советую для начала прочитать это
www.autodela.ru/assets/fi…ina_dannih_%20CAN%20I.pdf дабы понимать дальше о чем речь.
И так речь идет об установки Автомагнитолы в целом но на примере VW POLO.
Возможно несколько вариантов подключения автомагнитол.
1. Вариант через ISO разьем без подключения к CAN шине.
Выглядит это чудо так
Ну и со стороны магнитолы обычно вот такой кусок провода
И со стороны магнитолы вот сам CAN адаптер.
но она немного может различаться. В нашем случае это не существенные отличия так как интересуют только основные 4 провода.
И так на polo бывают несколько случаев. Есть три комплектации трейдлайн, комфорд, и хайдлайн. (не важно если не правильно произнес).
Давайте немного теории. Что такое CAN шина. Это сетевой интерфейс посредством которого все блоки авто общаются между собой. Это Блоку рулевого управления, блок управления двигателем, блок коробки АКПП, блок доп рулевых кнопок, блок комфорта, блок вспомогательной электроники, и т.д. блоков может быть множество. Все эти блоки между собой общаются посредством CAN шины. Это как компьютерная сеть. Поэтому не быть CAN шины в автомобиле (речь о поло и подобного класса машин) просто не может быть. Управление по CAN шине просто удобно и это экономит много лишних проводов. Даже китайцы делают свои дешевые авто с применением этой технологии. И так разобрались общее понятие CAN шина и то что она присутствует.
Теперь рассмотрим два способа подключения магнитолы.
Первый когда устанавливаем обычную магнитолу в которой нету CAN адаптера то есть через подключение к ISO разьему. Для этой магнитолы нужны вот эти провода.
2. ACC питание. оно нужно как сигнальное при включении ключа зажигания в положение ACC (это положение в поло появляется при включении зажигания а в других авто может быть первое положение ключа до включения зажигания. Но в поло режим ACC включаеться в момент включения зажигания и сохраняеться до момента вынимания ключа из замка. Необходимо это питание для активации (включения ) магнитолы и выключения ее при выключения ACC. Это удобно, сел в машину включил ключ, магнитола включилась. Вынул ключ магнитола вырубилась. Все автоматически. Можно конечно и не использовать этот провод. Например соеденить это провод с основным питанием но тогда прийдется выключать магнитолу вручную кнопкой ну и выключать также. Это жутко не удобно. Но подходит тем кто часто включает магнитолу без участия ключа. Кстати штатная магнитола RCD 220 может включаться и без ACC кнопкой питания. Но работает она тогда только час и потом отключается. Это сделано как защита от склероза. Но эта функция работает только если подведен специальный контакт от центрального блока (не буду заострять на этом внимание)
В общем провод ACC поидее красный чуть тоньше чем основное питание но бывают и желтые. Данного провода может не быть в колодке подключения магнитолы. Так как этот сигнал может быть заменен сигналом из той самой CAN шины. Если у вас его нет (например у вас подключение с использованием CAN шины) а вы устанавливаете магнитолу в которой нету CAN шины то вам придется его тянуть от замка зажигания а в VW Polo можно от прикуривателя, он как раз работает в режиме ACC. Иногда народ тупо соеденяет вместе Основное питание и ACC для того бы магнитола работала не зависимо от замка зажигания. Но лично я считаю это не правильно так как это не удобно да и таким образом можно в один прекрасный день посадить аккумулятор.
6. Так же сигнал заднего хода. Данный провод это сигнал для включения камеры заднего хода.Так же может не быть так как данный сигнал передается и по CAN шине. Либо тянуть его от концовка заднего хода или от лампы заднего хода. Тут надо более подробно разбираться и зависит от того какой именно сигнал надо подать на магнитолу.
7. Ну и акустические провода. Рассказывать о них не буду их 8 штук точнее 4 цветных пары. Обычно в отдельном разъеме. Если у вас только передние динамики то их будет только 2 пары.
Ну не знаю по моему все вспомнил, есть и другие но это более углубленно и редко используются.
Но бывают варианты когда нужно подключить магнитолу с Quadlock гнездом к авто в котором нету Quadlock разьема в место него ISO разьем нету CAN шины а надо поставить штатное ГУ в котором Quadlock гнездо и соответственно необходимо наличие CAN шины. Вот об этом варианте и речь ниже.
Это для того чтобы понимать какой провод брать и куда его пихать. Вынимаем с Quadlock все пины кроме тех что расположены в CAN. А дальше вынимаем прины с ISO разьема и соответсвенно вставляем их в Quadlock они прекрасно подходят. После перестановки пинов подходим к самому главному к подводке CAN шины.
И так лезим к блоку над ногами водителя.
И так почти все подключено. Еще осталось подключить антенну. В VW она специфическая точнее не она сама а ее разьем.
Укладываем провода. Желательно все замотать тряпчаной изолентой. Ну и установить назад магнитолу. Можно приступать к водным процедурам. Тоесть установки задней камеры.
Провод ложем по основному жгуту через некоторые расстояния прикрепляя изолентой к нему.
Последний вопрос который интересуются что делать с акустикой.
Для замены понадобиться сами накладки.
6R6867233ARY20 — Обшивка стойки передней левой в сборе
6R6867234ARY20 — Обшивка стойки передней правой в сборе
Подключение CANBUS к android магнитоле 8227L на Peugeot 308 (часть №1).
Вчера пришла посылка с CANBUS адаптером, для моей новенькой 2din android магнитолы, которая не так давно заняла место штатной RD-4.
Ждал я его с нетерпением, поэтому сразу направился в машину для его инсталляции.
Подключение адаптера простое, как говорится «pin to pin». Дальше прописываем адаптер в настройках магнитолы, так как автоматически он не определяется. Но и тут проблем не возникло.
Постараюсь кратенько описать этапы настройки CANBUS:
1. Кабель с адаптером подключены к магнитоле, все разъемы на своих местах (перепутать сложно);
2. Заходим в настройки самой android магнитолы;
3. Выбираем пункт «настройки разработчика»;
4. Вываливается окно, где необходимо ввести пароль (думаю пароль у всех одинаковый 8888);
5. Проваливаемся в сами настройки (здесь будут все настройки на английском);
6. Кликаем на «Protocol settings»;

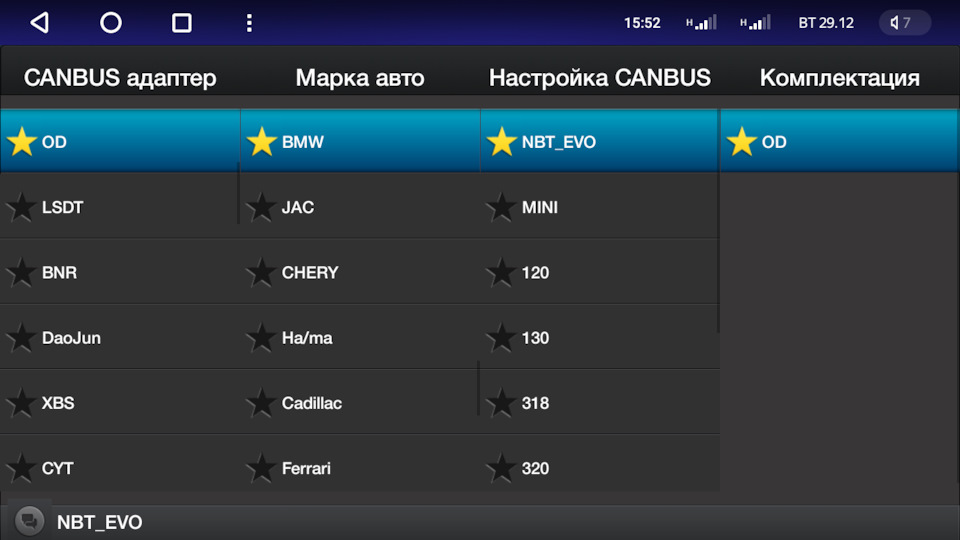

7. Выбираем тип CAN и марку автомобиля;
В моем случае тип CAN — RAISE, марка авто — PEUGEOT;
8. Поверх появляется окно, в котором необходимо выбрать модель авто;
У меня Peugeot 308, но я перепробовал все предложенные варианты моделей и остановился на «14Peugeot3008(Reserved screen)/Peugeot307(2002-2013)».
В данном случае все работает корректно — управление мультимедиа с подрулевого джойстика и отображение треков, и радио на верхнем экране БК, но на джойстике не задействована кнопка, та что с торца. Кстати, флешка определяется как CD.
9. Жмем «save» и выходим из настроек;
10. Проверяем все ли работает. Если все ровно, пользуемся.
Итак, что мы имеет после установки CANBUS адаптера. У нас работает управление мультимедиа с подрулевого, работает отображение треков и радио на экране БК, появляется управление настройками БК с экрана магнитолы, отображается открытие дверей на экране магнитолы. Кроме того, при включении фар, включается подсветка сенсорных кнопок управления магнитолой, а яркость экрана приглушается и наоборот.
Теперь при включении задней передачи «R», отключается звук и экран магнитолы переключается на камеру заднего хода. Камеру еще не поставил, поэтому у меня черный экран с разметкой.
Считаю это тоже плюсом, т.к. пропала необходимость тянуть сигнальный провод от камеры к магнитоле. Звук при включении камеры заднего хода можно вернуть. Заходим в настройки магнитолы, далее «другие настройки», выбираем «настройки ЗХ» и «Вкл звук». Проверяем, все работает.
Ах да, теперь у меня в бардачке два USB.
Вроде все описал. Всем спасибо за внимание. Удачи на дорогах!
