Инфракрасный канал
В отличие от радиоканала инфракрасный канал нечувствителен к электромагнитным помехам, и это позволяет использовать его в производственных условиях. К недостаткам инфракрасного канала относятся высокая стоимость приемников и передатчиков, где требуется преобразование электрического сигнала в инфракрасный и обратно, а также низкие скорости передачи (обычно не превышает 5-10 Мбит/с, но при использовании инфракрасных лазеров возможны существенно более высокие скорости). Кроме этого, не обеспечивается секретность передаваемой информации. В условиях прямой видимости инфракрасный канал может обеспечить связь на расстояниях в несколько километров, но наиболее удобен он для связи компьютеров, находящихся в одной комнате, где отражения от стен комнаты дает устойчивую и надежную связь. Наиболее естественный тип топологии здесь — «шина» (то есть переданный сигнал одновременно получают все абоненты). Ясно, что имея такое количество недостатков, инфракрасный канал не смог получить широкого распространения.
Содержание
Схожие технологии
Достоинства
Недостатки
Ссылки
Полезное
Смотреть что такое «Инфракрасный канал» в других словарях:
Инфракрасный порт — Внешний ИК порт в телефоне Siemens CXT70 IrDA Infrared Data Association, ИК порт, Инфракрасный порт группа стандартов, описывающая протоколы физического и логического уровня передачи данных с использованием инфракрасного диапазона световых волн в … Википедия
Пульт ДУ — (ПДУ, пульт дистанционного (удалённого) управления) устройство для управления другим устройством на расстоянии. ПДУ применяются для управления системами и механизмами на мобильных объектах (самолёты, космические корабли, суда и т. д.),… … Википедия
MBT-70 — … Википедия
IrDA — Внешний ИК порт в телефоне Siemens CXT70 IrDA Infrared Data Association, ИК порт, Инфракрасный порт группа стандартов, описывающая протоколы физического и логического уровня передачи данных с использованием инфракрасного диапазона световых волн в … Википедия
ИК-порт — Внешний ИК порт в телефоне Siemens CXT70 IrDA Infrared Data Association, ИК порт, Инфракрасный порт группа стандартов, описывающая протоколы физического и логического уровня передачи данных с использованием инфракрасного диапазона световых волн в … Википедия
ИК порт — Внешний ИК порт в телефоне Siemens CXT70 IrDA Infrared Data Association, ИК порт, Инфракрасный порт группа стандартов, описывающая протоколы физического и логического уровня передачи данных с использованием инфракрасного диапазона световых волн в … Википедия
Инфракрасная связь — Внешний ИК порт в телефоне Siemens CXT70 IrDA Infrared Data Association, ИК порт, Инфракрасный порт группа стандартов, описывающая протоколы физического и логического уровня передачи данных с использованием инфракрасного диапазона световых волн в … Википедия
Infrared Data Association — Внешний USB модуль инфракрасного порта … Википедия
Дистанционное управление — (англ. Remote control «расстояние» и «управление»>), сокращённо ДУ передача управляющего воздействия (сигнала) от оператора к объекту управления, находящемуся на расстоянии, из за невозможности передать сигнал напрямую, если объект движется … Википедия
Широкоугольная камера 3 — Подготовка Широкоугольной камеры 3 к отправке «Широкоугольная камера 3» (англ. «Wide Field Camera 3») камера для наблюдений в широком диапазоне волн. Это самы … Википедия
Что такое инфракрасная сеть и как она работает?
ИК-технологии предшествовали Bluetooth и Wi-Fi для передачи файлов
В начале 90-х годов инфракрасная (ИК) технология позволяла компьютерам и другим электронным устройствам связываться с помощью беспроводных сигналов ближнего действия. Используя ИК, компьютеры могли передавать файлы и другие цифровые данные в двух направлениях, если оба устройства были оснащены ИК датчиком. Технология инфракрасной передачи, используемая в компьютерах, была аналогична технологии, используемой в ориентированных на потребителя телевизионных пультах дистанционного управления. С тех пор более быстрые и универсальные технологии Bluetooth и Wi-Fi заменили ИК.
Установка и использование
Адаптеры компьютерной инфракрасной сети передают и принимают данные через порты на задней или боковой панели устройства. Инфракрасные адаптеры были установлены во многих ноутбуках и персональных портативных устройствах. В Microsoft Windows инфракрасные соединения создавались тем же способом, что и другие локальные сетевые подключения.
Инфракрасные сети были предназначены для поддержки только прямых подключений к двум компьютерам, и они создавались временно по мере необходимости. Расширения инфракрасной технологии, тем не менее, поддерживают более двух компьютеров и полупостоянных сетей.
ИК диапазон
Инфракрасная связь распространяется только на короткие расстояния. При подключении к сети двух инфракрасных устройств они должны находиться в нескольких футах друг от друга. В отличие от технологий Wi-Fi и Bluetooth, инфракрасные сетевые сигналы не могут проникать сквозь стены или другие препятствия и работать только в пределах прямой видимости. Все, что блокирует эту прямую линию между двумя ИК-устройствами, также блокирует ИК-связь.
Спектакль
Инфракрасная технология, используемая в локальных сетях, существует в трех формах, которые признаны Ассоциацией инфракрасных данных (IrDA):
Другие виды использования инфракрасных технологий
Хотя IR больше не играет роли в передаче файлов с одного компьютера на другой, он все еще является ценной технологией в других областях. Среди них:
Что такое инфракрасная связь
Инфракрасные беспроводные ЛВС
Инфракрасный канал — канал передачи данных, не требующий для своего функционирования проводных соединений. В компьютерной технике обычно используется для связи компьютеров с периферийными устройствами (интерфейс IrDA )
В отличие от радиоканала, инфракрасный канал нечувствителен к электромагнитным помехам, и это позволяет использовать его в производственных условиях. К недостаткам инфракрасного канала относятся высокая стоимость приемников и передатчиков, где требуется преобразование электрического сигнала в инфракрасный и обратно, а также низкие скорости передачи (обычно не превышает 5-10 Мбит/с, но при использовании инфракрасных лазеров возможны существенно более высокие скорости). В условиях прямой видимости инфракрасный канал может обеспечить связь на расстояниях в несколько километров, но наиболее удобен он для связи компьютеров, находящихся в одном помещении, где отражения от стен комнаты дает устойчивую и надежную связь. Наиболее естественный тип топологии здесь — «шина» (то есть переданный сигнал одновременно получают все абоненты). Ясно, что имея такое количество недостатков, инфракрасный канал не смог получить широкого распространения.
Все инфракрасные беспроводные сети используют для передачи данных инфракрасные лучи. В подобных системах необходимо генерировать очень сильный сигнал, т. к. на него оказывают влияние другие источники, например, окна.
Этот способ обеспечивает большую скорость передачи, т. к. инфракрасный свет имеет широкий диапазон частот. Инфракрасные сети нормально функционируют на скорости 10 Мбит/с. Различают 4 типа инфракрасных сетей:
Среди основных достоинств инфракрасных сетей можно отметить:
К недостаткам использования этого класса сетей можно отнести:
Устройства ИК-связи
В этой статье мы расскажем Вам о способах реализации ИК-порта (инфракрасного порта) на настольном компьютере. Почему именно на настольном, спросите вы? Подавляющее большинство мобильных компьютеров уже имеют такое устройство в своем корпусе. Поэтому, я предлагаю ограничиться исключительно простым настольным компьютером. Задача по подключению к нему внешнего ИК-порта порта имеет множество решений, и все они перекрывают возможные решения для ноутбуков, в которые производитель так и не установил, так необходимый для вас, инфраред. Другими словами этот обзор можно считать универсальным.
Для чего нужен ИК-порт? Такое устройство позволяет без применения проводов создать устойчивое соединение между компьютером и другими устройствами (оборудованными ИК-портами). Например, это может быть сканер или принтер. Хотя сейчас большинство пользователей приобретает такое устройство для связи настольного компьютера с карманным компьютером или, что бывает значительно чаще, сотовым телефоном. Последние два устройства имеют достаточно примитивную систему ввода и, безусловно, ее расширение увеличивает комфорт работы с информацией.
Мобильный телефон стал не только атрибутом «новых русских», но и нормальным и вполне доступным устройством для большинства пользователей компьютеров. ИК-порт, которым оснащены многие модели телефонов, позволяет редактировать содержимое записной книжки аппарата через обыкновенный компьютер. Можно без особых проблем сменить логотип на дисплее или поставить мелодию вызова. Достаточно интересная функция, которая появляется у владельца мобильного аппарата, это сетевой мониторинг, который даст самую исчерпывающую информацию по сети. Не могу не сказать о такой услуге практически всех сотовых операторов, как мобильный Интернет. В этом случае, вы можете выходить во всемирную сеть через ваш мобильный телефон. Другими словами, вы становитесь пользователями Интернет в любой точке, где работает необходимый Вам оператор. Это достаточно дорого, но альтернатив решения этой проблемы в некоторых случаях нет.
Предлагаю Вам поподробнее познакомиться с этим замечательным устройством.
Начнем с фотографии, на ней изображен внутренний ИК-порт IR210L. В продаже можно достаточно легко приобрести ИК-порты двух типов (по подключению): на стандартный 9-пинный разъем Com или на IRDA разъем материнской платы. Устройства первого типа являются универсальными. Другими словами, если вы купите такой ИК-приемопередатчик, то он без всяких осложнений встанет на ваш компьютер. Если же вам приглянулся ИК-порт, который подсоединяется к материнскому разъему IRDA, то могут возникнуть проблемы. Внимательно читайте инструкцию и консультируйтесь с продавцом. Например, ИК-порт компании ASUS работает только на материнской плате этого же производителя. Очень удобные ИК-порты делает одна из китайских компаний (на полиэтиленовом пакетике нет названия фирмы изготовителя). Коннектор для подключения к IRDA выполнен по схеме «собери меня сам». С одной стороны, ему явно не хватает механической прочности, и вставить его в разъем материнской платы очень сложно. Но с другой стороны, вы можете с легкостью, не прибегая к помощи паяльнику и пинцета, собрать нужный коннектор, тем самым обеспечить необходимую «пинную» совместимость. Такая гибкость решения делает его очень привлекательным для покупки. Хотя качество китайских ИК-портов… Давайте не будем о плохом, в дальнейшем мы поговорим о характеристиках подобных устройств.
По непроверенным слухам в магазинах можно приобрести ИК-порты, имеющие USB интерфейс. Не буду врать, сам таких ни разу не видел. Сделать такой никаких проблем не составляет. Попробуйте поискать, может быть вам повезет.
Устройства ИК-связи нельзя назвать очень капризными, но все же нужно немного рассказать об условиях их эксплуатации. Прежде всего, стоит знать, что длина волны работы ИК-портов лежит в диапазоне от 850 до 900 нм. Чаще всего это значение равно 880 нм. Так что организовать сильные помехи дело достаточно простое.
Пример первый:
- Окна моей квартиры, находящийся на пятом этаже, выходят на западную сторону. Ближе к вечеру ИК-приемник/передатчик перестал видеть сотовый телефон, оборудованный подобной системой. Эта связка находилась на столе и не была ничем прикрыта. Причина помех была найдена без особых проблем. Яркое весеннее солнышко стало виной всему. При работе с ИК-устройств остерегайтесь прямых солнечных лучей.
Пример второй:
- Вечером я включил лампу дневного света и ситуация повторилась. Однако, стоит заметить, что связь все же была, но очень часто обрывалась. Лампа дневного света должна быть прикрыта или выключена во время работы ИК-устройств.
Рабочее расстояние между двумя ИК-устройствами не должно превышать одного метра. В противном случае система будет работать нестабильно. Диаграмма направленности работы ИК-порта, которая указана в инструкции к нему, мягко говоря, не выдерживает никакой критики. Старайтесь разместить устройства прямо напротив друга. Посторонние предметы, помещенные между ИК-портом и рабочим устройством, не будут способствовать лучшей работе.
Несколько раз сталкивался с проблемой, когда сотовый телефон в чехле пытались подключить через инфраред к компьютеру. У ребят ничего не получалось, пока не снимали полупрозрачный чехол. Многие из них удивлялись почему? Ведь телефон работает…:)
Подключить ИК-порт к персональному компьютеру достаточно просто. Но в любом случае я рекомендую потратить десять минут на внимательное изучение инструкции к устройству. Даже если вы ничего нового не узнаете из нее, во время инсталляции будете чувствовать себя уверенно.
При подключении ИК-порта к IRDA разъему материнской платы раскрутите корпус Вашего системного блока и, ознакомившись с описанием вашей материнской платы, вставьте в нужное гнездо коннектор (четырех пинная линейка). Первый провод помечен на плате цифрой «1» или указан в описании материнской платы. Первый провод коннектора ИК-порта имеет цветовую метку. Выведите заднюю заглушку на свободное место и можете собирать корпус. Подсоедините коннектор гибкого провода с ИК-приемником/передатчиком к новой скобке. Гнездо и коннектор очень похожи на PS/2 разъем.
Я опишу программное подключение для операционной системы Windows 98. Для остальных операционных систем от Microsoft оно аналогичное. Подключать ИК-порт к компьютерам с другими операционными системами, судя по всему, возможно (по крайней мере, я не вижу ограничений к этому), но в описании ИК-порта сказано: «Предназначен для работы с операционными системами Windows 95 и выше». Поэкспериментируйте, может быть у вас все получиться.
При установке ИК-порта на COM вас ждет счастливое плавание. В поставке к устройству идет CD диск, установить драйвера с которого не составляет никаких проблем. Отмечу одно: правильно установите номер порта, к которому подключен ИК-порт. Посмотрите, не занят ли COM порт другим устройством, например, внутренним модемом.

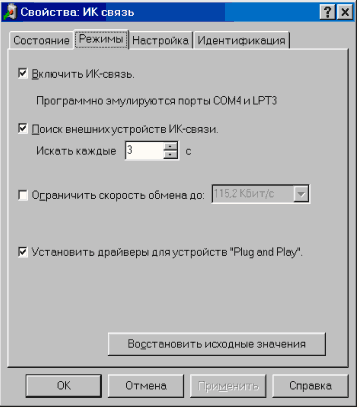

Перегрузите машину. После этого в правом нижнем углу появиться значок в виде подмигивающей лампочки. Открыв его, вы увидите свойства ИК-связи.

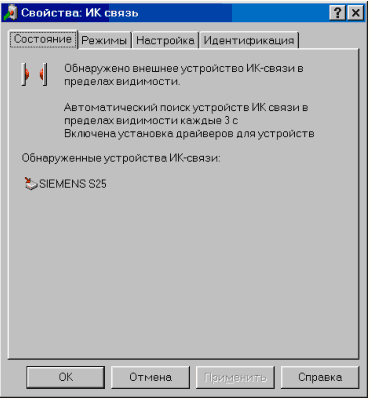

Теперь, если поместите в зону видимости вашего ИК-порта другое активизированное ИК-устройство, то услышите звук и увидите на экране такую табличку:
Большинство операторов сотовой сети, работающих в стандарте GSM 900/1800, предлагают такую услугу как «Мобильный интернет». Что это такое? При помощи сотового телефона, оборудованного ИК-приемником/передатчиком и модемом (таких телефонов достаточно много, например, SIEMENS 25/35, Nokia 6250 и другие), вы можете входить во всемирную паутину и пользоваться ей как при обыкновенном dial-up. Плюсы подобного входа в сеть очевидны. Прежде всего, вы отвязываете себя от надоевших телефонных проводов и становитесь мобильным (если вы используете ноутбук). Но сеть через мобильник имеет свои минусы. Рекомендую заранее узнать, во сколько, в денежном эквиваленте, выльется вам такое развлечение. Например, в Санкт-Петербурге абоненты NWGSM платят 6 центов за минуту или около 100 рублей в час. Дорого. Но если вы нуждаетесь в этом, то что делать? Второй минус заключается в скорости мобильного интернета. Она составляет 9600 и не битом больше. Правда, эти 9600 стабильные.
Настройка мобильного интернета не занимает много времени. Опишу порядок ваших действий. Убедитесь, что ваш сотовый телефон оборудован ИК-портом и модемом. Включите на мобильнике ИК-порт. После этого поместите его в зону действия подключенного к компьютеру ИК-порта (около 1 м).
Теперь надо настроить работу встроенного в телефон модема. Для это необходимо войти в меню «Настройка», далее «Модем» и вручную установить «стандартный модем 19200» (если у вас есть специальный драйвер, для вашего сотового модема, то поставьте его). При инсталляции не забудьте указать правильный виртуальный порт, который был создан при подключении ИК-порта к вашему компьютеру. Все, настройка модема закончена. Перегрузите систему.
Для установки соединения нужно создать обыкновенное «Новое соединение» (параметры для него вы можете узнать у вашего сотового оператора). Интернет через сотовый телефон в вашем распоряжении.
Надеемся, что вы, ознакомившись с этой статьей, без особых проблем сможете выбрать и включить ИК-порт. Успехов!
Инфракрасная связь
InfraRed Data Association — IrDA, ИК‑порт, инфракрасный порт — группа стандартов, описывающая протоколы физического и логического уровня передачи данных с использованием инфракрасного диапазона световых волн в качестве среды передачи.
Является разновидностью оптико-волоконной линии связи ближнего радиуса действия.
Была особо популярна в конце 1990-х начале 2000-х годов. В данное время практически вытеснена более современными аналогами, такими как WiFi и Bluetooth.
Основные причины отказа от IrDA были:
IrDA спецификации включают в себя:
IrDA устройства способны передавать информацию с различной скоростью:
Содержание
Аппаратная реализация [ | ]
Аппаратная реализация, как правило, представляет собой пару из излучателя, в виде инфракрасного светодиода, и приёмника, в виде фотодиода расположенных на каждой из сторон линии связи. Наличие и передатчика и приёмника на каждой из сторон является необходимым для использования протоколов двусторонней передачи данных.
В ряде случаев, например при использовании в пультах дистанционного управления бытовой техникой, одна из сторон может быть оснащена только передатчиком, а другая только приёмником.
Иногда устройства оснащают несколькими приёмниками, что позволяет одновременно поддерживать связь с несколькими устройствами. Использование при этом одного передатчика возможно благодаря тому, что протоколы логического уровня требуют лишь незначительного обратного трафика для обеспечения гарантированной доставки данных.
Наличие нескольких передатчиков встречается гораздо реже.
Большинство оптических сенсоров, используемых в фото и видео камерах, имеет диапазон чувствительности гораздо шире видимой части спектра. Благодаря этому работающий инфракрасный передатчик можно увидеть на экране или фотоснимке в виде яркого пятна.
Возможности [ | ]
До недавнего времени ИК-портами для передачи данных оснащалась большая часть мобильных телефонов, ноутбуков и карманных компьютеров. ИК-портами оснащаются некоторые принтеры и цифровые фотоаппараты.
Большинство настольных ПК, напротив, не имеет инфракрасного порта в стандартной системной конфигурации, и для них необходим ИК-адаптер, который подключается к компьютеру через USB, СОМ-порт или в специальный разъём на материнской плате.
Через ИК-порт, с помощью протокола высокого уровня — IrOBEX можно, например, передать цифровую визитную карточку, мелодию, картинку или файл на другой сотовый телефон или компьютер, на котором также имеется ИК-порт. Этот же протокол позволяет организовывать синхронизацию данных.
Протокол IrCOMM позволяет использовать мобильный телефон как беспроводной модем.
Протокол IrLAN позволяет подключить и связать устройства в локальную сеть, наподобие Ethernet.
Однако теперь, когда ему на смену пришли Wi-Fi и Bluetooth — инфракрасный порт используется далеко не для передачи информации. Новое назначение — дистанционное управление различной бытовой электроникой — смартфон, оборудованный ИК-портом, превращается в универсальный пульт ДУ. С его помощью можно, парой касаний дисплея, переключить канал телевизора, отрегулировать температуру кондиционера, запустить кофеварку и так далее. Такая возможность позволяет отказаться от множества громоздких пультов и забыть о постоянной покупке батареек к ним. [1]
IrPHY (Infrared Physical Layer Specification) — представляет обязательный протокол самого низкого уровня среди спецификаций IrDA. Соответствует физическому уровню сетевой модели OSI
Основные характеристики спецификации IrPHY выглядят следующим образом:
Интересно, что спецификация не определяет максимальных допустимых значений для таких параметров как дальность или отклонение от оси, тем не менее, типичное расположение устройств для организации соединения подразумевает расстояние от 5 до 50 сантиметров на одной оси. Устройства с односторонней связью (например пульт ДУ и телевизор), как правило, поддерживают дальность не более 10 метров.
Использование полудуплексного режима мотивируется тем, что при попытке одновременного приёма и передачи данных излучение собственного передатчика будет сильно мешать приёму сигнала от передатчика удалённого, что делает реализацию полнодуплексного режима очень сложной и нецелесообразной.
Скорости передачи данных делятся на несколько поддиапазонов — SIR, MIR, FIR, VFIR, UFIR каждый из которых характеризуется не только разными скоростями но и использованием различных овых схем. Что, собственно, и делает возможным более быструю передачу данных.
‘Serial Infrared (SIR) использует те же скорости передачи данных, что и в спецификации последовательного соединения RS232 (COM-порт), а именно, 9.6 кбит/с, 19.2 кбит/с, 38.4 кбит/с, 57.6 кбит/с, 115.2 кбит/с. Совпадение поддерживаемых скоростей не случайно, и позволяет довольно легко реализовать COM IrDA адаптеры.
Как правило наименьшая доступная скорость для устройств составляет именно 9600 бит/с и именно она используется для передачи сигналов поиска, оповещения и сопряжения.
MIR — Medium Infrared — поддерживает скорости передачи данных 0.576 Мбит/с и 1.152 Мбит/с.
Хотя MIR и не является официальным термином IrDA, однако то, что схема ирования, используемая для этих скоростей, отлична как от SIR так и от FIR, делает этот термин довольно удобным и распространённым.
Fast Infrared — устаревший термин спецификации IrDA, ранее использовавшийся для обозначения устройств, поддерживающих скорость передачи данных от 9600 бит/с до 4 Мбит/с, что включает в себя и SIR и MIR.
В наше время, как правило, термин FIR используется для обозначения собственно скорости 4 Мбит/с.
Некоторые источники используют термин FIR для обозначения всех скоростей, превышающих SIR.
Very Fast Infrared — термин использующийся для обозначения поддержки скоростей передачи вплоть до 16 Мбит/с.
Хотя детали спецификации всё ещё находятся в состоянии разработки, на данный момент, 16 Мбит/с это самая высокая скорость передачи данных по IrDA, поддерживаемая серийными устройствами.
Например, инфракрасный передатчик TFDU8108 поддерживает все скорости передачи данных от 9.6 кбит/с до 16 Мбит/с.
Ultra Fast Infrared — находится в состоянии разработки, ожидается поддержка скорости вплоть до 100 Мбит/с.
IrLAP [ | ]
Infrared Link Access Protocol — обязательный протокол второго уровня, располагается поверх IrPHY, соответствует канальному уровню сетевой модели OSI.
IrLAP делит все сообщающиеся устройства на одно Первичное и остальные (одно и более) вторичные. Первичное устройство контролирует все Вторичные и может передавать им данные без «разрешения». Вторичное устройство может отправлять данные только по запросу с Первичного.
IrLMP [ | ]
Infrared Link Management Protocol — обязательный протокол третьего уровня. Соответствует сетевому уровню сетевой модели OSI.
Состоит из двух подуровней — LM-MUX (Link Management Multiplexer) и LM-IAS (Link Management Information Access Service).
IrCOMM [ | ]
Tiny TP [ | ]
Tiny TP (Tiny Transport Protocol) – протокол, основанный на базе IrLMP. Позволяет передавать большие массивы данных и управлять потоком данных, расставляя приоритеты каждому логическому каналу.
IrOBEX [ | ]
IrOBEX (Infrared Object Exchange) – протокол, основанный на базе Tiny TP. Обеспечивает возможность обмена произвольными объектами данных: контактами, событиями календаря и даже исполняемыми приложениями.
IrLAN [ | ]
IrLAN (Infrared Local Area Network) – протокол, позволяющий подключиться к LAN-сети через IrDA-соединение одним из трёх способов: как точка доступа, одноранговая связь peer-to-peer, или в качестве хоста.
IrFM (Infrared Financial Messaging) – протокол, позволяющий проводить денежные транзакции между двумя устройствами. Находится в стадии разработки.
