Особенности устройства огнетушителей

Говорить об огнетушителях можно много. Все знают, что это самый эффективный прибор, с помощью которого тушат небольшие очаги возгорания. Нас в этой статье будет интересовать устройство огнетушителя. Так как эти типы первичных средств пожаротушения имеют небольшую классификацию, где основным отличительным элементом является огнетушащее вещество, соответственно и принцип работы приборов и их устройство друг от друга отличаются. Поэтому рассмотрим каждый вид по отдельности.

Устройство углекислотных огнетушителей

По названию становится понятным, что огнетушащим веществом в этом приборе выступает углекислота, а точнее, двуокись углерода СО₂. Это газ, который просто закачивается в баллон под определенным давлением (5,7 МПа). Отсюда и самое простейшее устройство. Никаких дополнительных частей и деталей. Комплектация стандартная.

Итак, из чего состоит огнетушитель:

Принцип работы

Так как углекислота закачена внутрь под большим давлением, то внутри баллона она находится в газообразном состоянии. Когда давят на ручку запорно-пускового устройства, открывается клапан, через который углекислота попадает в раструб. Это расширяющаяся труба.

Получается так, что углекислый газ, попадая в более широкое пространство, теряет свое давление. Именно это влияет на то, что огнетушащее вещество превращается в снегообразное облако. При этом резко снижается его температура – до минус 70С.

Значит, принцип действия огнетушителя (углекислотного) – это образование облака, состоящего из инертного газа, с низкой температурой. То есть огнетушащее вещество не только охлаждает горящие материалы, но и закрывает их инертным газом, который создает преграду кислороду.

Порошковые огнетушители

Сегодня производители предлагают две разновидности порошковых огнетушителей: закачные и со встроенным источником давления. Рассмотрим каждый по отдельности. Но сначала немного слов о порошках.

Порошки

По сути, порошок в огнетушителе – это минеральные соли с различными добавками, которые измельчены до порошкообразного состояния. Сегодня производители в порошковых агрегатах используют разные вещества: карбонаты и бикарбонаты калия и натрия, фосфорноаммонийные соли, хлориды калия и натрия. Что касается добавок, то это тальк, белая зола, стеараты различных металлов, разного рода кремнийорганические соединения.

Порошок для огнетушителя

Когда разговор заходит о порошковых огнетушителях (составе порошка), то редко кто знает, какой порошок в огнетушащем приборе находится. Это должны знать те, кто занимается их перезарядкой.

Теперь будем разбираться с устройствами порошковых огнетушителей.

Закачные

В составе порошкового огнетушителя находятся те же части и детали, что и в углекислотном. Потому что внутрь баллона закачен инертный газ (углекислый или азот, некоторые производители закачивают воздух) под давлением 16 МПа. Но предварительно закладывают сам порошок.

То есть получается так, что при нажатии ручки запорно-пускового устройства, открывается клапан, через который порошок под давлением газа вылетает с большой скоростью. Он покрывает собой горящие поверхности плотной коркой, перекрывая подачу кислорода в зону горения.

Добавим, что в состав огнетушителя входит небольшой длины шланг. Необходимо отметить, что со временем порошок внутри баллона слеживается, поэтому нередки случаи, когда огнетушитель не выбрасывает его даже при наличии газа под давлением.

Газогенераторные

Свое название эти модели получили за счет использования в их конструкции так называемого газогенерирующего устройства. Это полый цилиндр, в который закладывают таблетки газогенерирующего состава и газогенерирующий капсюль. Последний срабатывает от ударно-спускового механизма. То есть он просто взрывается, выбрасывая тепловую энергию. Под действием последней таблетки начинают разлагаться, выделяя большое количество газа.

На все эти процессы необходимо время, поэтому газогенерирующий порошковый огнетушитель срабатывает через 6-10 секунд после нажатия рукоятки. Во всем остальном это все тот же баллон, заполненный порошком.

Газогенераторная порошковая модель

С импульсным источником давления

В конструкцию запорно-пускового механизма добавлен ударник. По сути, это обычная стальная игла. Так вот при нажатии на рукоятку, ударник пробивает собой баллончик с газом, который заполняет собой баллон с порошком. Так внутри огнетушителя создает давление, под действием которого порошок вылетает наружу.

Устройство газогенерирующей модели

Свободно насыпные

Эта разновидность порошковой модели очень сильно отличается от всех предыдущих. Внутри него нет давления. А принцип работы заключается в том, что сам баллон закрыт герметичной крышкой на резьбе. То есть он открывается, и порошок просто высыпают на горящие поверхности.

Простота эксплуатации дает стопроцентный результат в плане срабатывания. Такие огнетушащие приборы никогда не подведут.

Устройство водных моделей

Это закачного типа прибор, в который закачивают воду с добавлением в нее поверхностно-активных веществ (1%) или специально химических компонентов. То есть внутри баллона находится водный раствор химиката. Вместе с водой в баллон закачивают и инертный газ, который используется в качестве повышения давления (до 25 МПа).

Говоря о принципе работы огнетушителя водного типа, можно отметить, что он от других практически ничем не отличается. То есть нажимается рукоятка, которая открывает клапан. Через последний и вылетает водный раствор на расстояние 4 м.

Устройство воздушно-пенной модели

От всех остальных видов этот отличается лишь тем, что в качестве огнетушащего вещества в нем используется водный раствор пены марки ПО-1. То есть в процессе заполнения сначала в баллон заливают огнетушащее вещество, затем устанавливают запорно-пусковое устройство. А уже после этого закачивают внутрь инертный газ или воздух.

Устройство воздушно-пенного огнетушителя

Хотелось бы обозначить несколько важных моментов, касающихся двух последних огнетушителей: водного и пенного. Начнем с того, что оба они могут эксплуатироваться, а также перевозиться и храниться, только при положительной температуре. Вода и ее растворы, даже химические, при нуле градусов замерзают. А значит, толку от такого огнетушителя никакого.

Но обе модели относятся к категории высокоэффективных тушащих приборов. Вода и пена легко справляются с большим возгоранием, эти огнетушители практически безотказные (кроме минусовой температуры). Но есть и другая сторона, которая относится к недостаткам. Во-первых, эти приборы каждый год надо перезаряжать. Во-вторых, вода подвергает стальной баллон коррозии, поэтому их срок эксплуатации не превышает 5 лет.

Заключение по теме

Итак, в статье была разобрана тема: устройство и работа огнетушителя (по видам). Необходимо обозначить, что устройство огнетушащих приборов несложное. К основным частям огнетушителя относятся баллон и запорно-пусковое устройство. Все остальные части являются дополнительными и в разных моделях могут меняться. К примеру, где-то используется только расширительный патрубок, какие-то приборы дополнительно комплектуются шлангами. Но по принципу работы все они одинаковые.

Источник

Источники холодного газа

ИХГ предназначены для получения инертного газа с целью создания в огнетушителях избыточного давления для вытеснения из них огнетушащих веществ, развертывания и наддува средств аварийного спасения, задействования пневмоприводов, пневматических подъемных устройств, создания газовой среды, обеспечивающей тушение пожара и защиту дорогостоящего оборудования.

Серийно выпускаются в нескольких модификациях, отличающихся:
— способом запуска в работу (механический, электрический или по кодированному радиосигналу);
— конструктивным исполнением (герметичные для использования в жидких средах: воде, водно-пенном растворе или негерметичные для использования в средах не требующих специальных мер по герметизации изделий);
— составом генерируемого газа (азот или смесь экологически безопасных газов);
— температурой генерируемых газов.

Технические характеристики ИХГ

ИХГ отличаются от других типов источников сжатого газа (баллонов высокого давления, закачных устройств) высокой надёжностью, обусловленной отсутствием избыточного давления внутри ИХГ до момента запуска в работу и в следствии этого утечки газа из его корпуса при хранении, устойчивостью к внешним тепловым и эксплуатационным воздействиям, безопасностью, обусловленной низким уровнем рабочего давления (не более 2 МПа), простотой конструкции (не требует запорно-пусковых устройств), быстродействием, автономностью работы, возможностью запуска в работу от механического или от маломощного источника тока небольшой мощности (пусковой ток 100 мА), небольшими габаритно-массовыми характеристиками, малой металлоёмкостью, большим сроком службы (свыше 10 лет) в широком диапазоне температур эксплуатации и хранения (±50 o С). Для ИХГ не требуется проведение регламентных работ по проверке его работоспособности. Он всегда готов к работе.

В отличие от газогенерирующих устройств, выпускаемых отечественной промышленностью, ИХГ генерирует газы с температурой, не превышающей 150 o С, при которой не происходит спекания огнетушащего порошка, обеспечивается эффективное истечение порошка из средств пожаротушения и его минимальный остаток в корпусах изделий после срабатывания.

Газогенерирующий состав и продукты его газификации безопасны. ИХГ не требуют специальных условий хранения и эксплуатации, для них не требуется контроль органов Госгортехнадзора и разрешительной системы МВД. Они имеют гигиеническое заключение, которое подтверждает экологическую безопасность продуктов их газификации и Заключение по безопасности, которое допускает использование ИХГ в составе средств пожаротушения в шахтах и метановых средах.

На основе ИХГ разработаны и освоены в серийном производстве:

На основе ИХГ осваивается производство воздушно-пенных огнетушителей ОВП-10, ведется разработка систем газового тушения пожаров, ранцевых водоаэрозольных огнетушителей, порошковых пламяподавителей. Прорабатывается возможность использования ИХГ для наддува и развертывания пневмоконструкций.

В России и за рубежом аналоги ИХГ отсутствуют. Конструкции ИХГ и составы газогенерирующего материала защищены патентами России; конструкции генераторов холодного азота и азотгенерирующий состав патентуются в пятидесяти странах мира.

По сравнению с газобаллонными и закачными устройствами ИХГ имеют наилучшие технико-экономические показатели. Внедрение ИХГ открывает широчайшие возможности по созданию новых средств пожаротушения и аварийного спасения.

Газогенераторы для резервных химических источников тока системы «Литий-тионилхлорид»

Газогенераторы ПВЖ-4 и ПВЖ-4А предназначены для задействования литиевых батарей, обеспечивающих электропитание космических аппаратов и разгонных блоков, автоматических межпланетных станций, космических ракетных комплексов. Поставки литиевых батарей осуществляются как для Министерства обороны РФ, так и для различных отраслей народного хозяйства, в том числе гражданской авиации, морского фронта, средств связи, средств спасения и др. Литиевые батареи имеют ограниченный гарантийный срок (3 – 5 лет). Применение газогенераторов в составе литиевых батарей позволяет увеличить срок службы до 16,5 лет.

Газогенераторы ПВЖ-4 и ПВЖ-4А помимо обеспечения высокой надёжности и обычных для подобных устройств эксплуатационных и других характеристик, обладают комплексом уникальных свойств: способностью генерировать нетоксичный, неагрессивный, пожаро- и взрывобезопасный газ – азот высокой чистоты (не менее 98%); весьма низкой температурой генерируемого газа (менее плюс 50 o С); необычно широким диапазоном хранения и эксплуатации (от минус 50 o С до плюс 70 o С); высоким быстродействием (время выхода на режим: 0,01-0,1с; время работы при температурах: от минус 50 o С до 0 o С — не более 3с, от 0 o С до плюс 70 o С — не более 1с); большим гарантийным сроком хранения (ГСХ) (более 16,5 лет); взрывобезопасностью при всех жёстких условиях транспортирования, эксплуатации и хранения; способностью обеспечивать целостность и надёжное воспроизведение всех характеристик после воздействия повышенных и пониженных температур, глубокого вакуумирования, ударных и вибрационных нагрузок, характерных для жёстких условий транспортирования и эксплуатации.

Новизна использованных при разработке указанных газогенераторов технических решений отражена в следующих заявках на изобретения

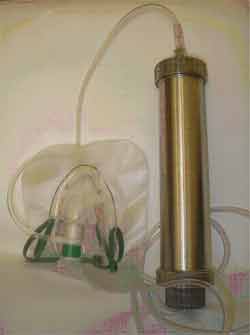

Сверхнизкотемпературные газогенераторы кислорода

Сверхнизкотемпературный газогенератор кислорода предназначен для экстренной подачи кислорода. В отличие от газобаллонной системы имеет ряд преимуществ: автономность, постоянная готовность к работе в течение многих лет без регламентных проверок, быстродействие и простота запуска от маломощных источников электроэнергии, компактность, надежность, достаточно большой выход кислорода с единицы объема и массы.

Приводится в действие электрическим импульсным сигналом с силой постоянного тока 0,1А и напряжением 1,5 V.

Допускает переснаряжение (перезарядку) в условиях производства завода-изготовителя

Область применений

Предназначен для экстренной подачи кислорода людям (в самолетах при аварийной разгерметизации до снижения на малые высоты или приземления, в подводных лодках при авариях в случае выхода из строя других аварийных систем получения кислорода, в автомашинах скорой помощи, как источник резервного снабжения пожарными бригадами или аквалангистами в случае прекращения основного снабжения кислорода, в космических обитаемых объектах при авариях основных систем обеспечения кислородом и т.д.), для автономных, малогабаритных средств газовой сварки и резки металлов.

Источник

Источники холодного газа (ИХГ)

ИСТОЧНИКИ ХОЛОДНОГО

Использование ИХГ в средствах обеспечения безопасности является наиболее перспективным способом создания принципиально новых средств пожаротушения, аварийного спасения и защиты объектов, обладающих высокими техническими и эксплуатационными характеристиками (которые не могут быть обеспечены при использовании газобалонных и закачных устройств):

Æ высокая надежность (на уровне спецтехники);

Æ высокие энергетические характеристики, обеспечивающие дальность и мощность истекающей струи огнетушащего вещества;

Æ автономность (возможность работы без внешних источников электропитания и при отсутствии в помещении обслуживающего персонала);

Æ быстродействие (от нескольких десятых долей секунды);

Æ возможность запуска от электрического сигнала небольшой мощности (пусковой ток 100 mA) или механического импульса;

Æ простота конструкции, при которой не требуется запорно-пусковых устройств;

Æ большой срок службы без выполнения регламентных работ (ИХГ не требует регламентных работ в течении 10 лет);

Æ низкие эксплуатационные расходы, связанные с отсутствием необходимости в постоянном контроле и проведении регламентных работ;

Æ безопасность (ИХГ находятся под давлением только в момент запуска в работу; газогенерирующий состав и продукты его газификации безопасны (имеется санитарное заключение); ИХГ не требуют специальных условий хранения и эксплуатации);

ИХГ предназначены для получения инертного газа с целью создания в огнетушителях избыточного давления для вытесне­ния из них огнетушащих веществ, развертывания и наддува средств аварийного спасения, задействования пневмоприводов, пневматических подъемных устройств, создания газовой среды обеспечивающей тушение пожара и защиту дорогостоящего оборудования.

ИХГ представляют собой корпус цилиндрической формы, заполненный газогенерирующим составом и снабженный инициирующим устройством.

Предлагается большой выбор ИХГ с широким спектром характеристик (объем генерируемого газа до 1300 литров, температура 200 0С, время работы от десятых долей секунды) и функциональных возможностей, отличающихся способом запуска в работу (механический, электрический или по кодированному радиосигналу), конструктивным исполнением (герметичные или негерметичные), составом генерируемого газа (азот или смесь экологически безопасных газов).

Производство ИХГ сертифицировано в

международной системе ИСО-9001

На основе ИХГ разработаны и освоены в серийном производстве

Æ 12 модификаций порошковых огнетушителей ОП-2(г), ОП-4(г), ОП-6(г), ОП-8(г), которые выпускаются на предприятиях России и Белоруссии;

Æ системы экстренного перекрытия магистральных газопроводов и защиты объектов газовой промышленности (компрессорных, газоперекачивающих станций) при возникновении аварийных ситуаций.

На основе ИХГ ведется разработка

Æ модуля порошкового пожаротушения с объемом корпусов до 100 литров в Фонде пожарной безопасности (г. Екатеринбург);

Æ модулей порошкового пламяподавления в плюс»;

Æ стационарной системы вододисперсионного пожаротушения для защиты подвижного состава ж/д в НТЦ «Электронные системы» (г. Екатеринбург);

Æ водоаэрозольных ранцевых огнетушителей в » (г. Бийск);

Æ пневмоимпульсных устройств, обеспечивающих доставку огнетушащего вещества к очагу пожара и его распыла в (г. Новосибирск);

Æ системы подкапотного тушения пожара на транспорте в ЦНИЛ ВГСЧ Урала (г. Екатеринбург);

Æ и системы спасения людей, находящихся на верхних этажах зданий при пожарах в МВТУ им. Баумана.

Источник

Какие бывают огнетушители: типы, классы и характеристики

Типы и виды огнетушителей делятся по классам пожаров. Маркировка на корпусе обозначает, на какую площадь и для каких возгораний предназначен огнетушитель. Обращают внимание на длину струи, эффективность и нюансы действия заряда.

Огнетушители подразделяются по виду применяемого огнетушащего вещества (ОТВ):

Принцип работы огнетушителя

Огнетушитель – это емкость для тушения возгораний выпускаемым под давлением огнетушащим веществом. Алгоритм работы:

Действие тушащего состава:

Типы огнетушителей и назначение каждого вида

Выбирая огнетушитель, надо смотреть, что он тушит. Применение в зависимости от класса пожара – фактор классификации. Категории возгораний:

Твердые, горящие с доступом кислорода:

Эффективность применения огнетушителей в зависимости от класса пожара и заряженного ОТВ:

ОВП с фтор-содержащим зарядом

с распыленной струей

с тонко-распыленной струей

с распыленной струей

с тонко-распыленной струей

пена низкой кратности

пена средней кратности

Углекислотные

ОУ тушит B, C, E. Не для категории A. Параметры:

Углекислотные огнетушители наиболее эффективные по вытеснению кислорода и охлаждению очага пожара.

Хладоновые

ОХ тушит категории B, C, E. Огнетушитель заправляется «хладонами», например, FE-36. Это газообразная углеводородная смесь, используемая также в холодильниках.

Порошковые

ОП обладают двойным эффектом – тушат порошком и газом, который выталкивает и взрыхляет смесь. Свойства состава:

Аэрозольные

Названия: генератор огнетушащего аэрозоля, аэрозольный гасящий состав (ГОА, АГС).

Виды наполнения баллона:

Состав – высокодисперсные твердые частицы и ингибиторы:

Частично недостатки компенсируются у моделей, объединяющих несколько баллончиков в одну кассету. Такие изделия имеют удобную ручку с кнопкой активации (PFE-1,2) и блоком баллончиков.

Пенные – ОВП и ОХП

Есть два вида пенных огнетушителей:

ОТВ на водной основе с пенообразователями. Процесс:

Примеры смеси: керосиновый контакт, костный клей, этиленгликоль, сода.

Подробную информацию о ОВП найдете тут.

Воздушно-эмульсионные

ОВЭ – инновационный продукт с ОТВ на основе воды. Добавки делают заряд эффективным при пожарах классов A, B, C, а спецсоставы и для E.

Эмульсия – это дисперсная среда, образуемая при смешивании нерастворимых, микроскопических частичек одного вещества в другом (пример: молоко, майонез). ППБ зачисляют ОВЭ к группе пенных устройств. Жидкость тяжелая, густая и обволакивающая.

Пример тушащего состава: фторные ПАВ, бишофит, алкилосульфаты, термодинамические стабилизаторы. В отечественных воздушно-эмульсионных изделиях часто используют состав «ФЭМ».

Насадка у эмульсионного огнетушителя обычная, но чаще со специальными смешивающими завихрителями.

Плюсы и характеристики:

Полная информация об ОВЭ размещена на этой странице.

Водные

В основе работы ОВ – образование тонкораспыленной воды. ОТВ с малым количеством добавок – до 1%. В роли вытесняющего агента: азот или технический воздух.

Минусы вытекают из свойств воды:

Подробная информация об устройстве и правилах применения ОВ написана здесь.

Классификация по конструкции

Конструкцию огнетушителя обуславливает:

Способ действия ИХГ

По принципу вытеснения огнетушащего вещества подразделяются на:

По способу активации

Переносные огнетушители

Баллоны массой ОТВ до 20 кг – переносного типа, эксплуатируемые без вспомогательных средств. Корпус имеет удобную ручку для переноса, крепление для установки на стендах.

Передвижные огнетушители

Устройства от 20 до 450 кг – передвижного типа. Конструкция имеет дополнительные элементы:

Самосрабатывающие

Самосрабатывающие огнетушители надо отличать от автоматических. Признак изделий – автономность. Вся система – датчики, побудители – на баллоне. Самодостаточные, не требующие активации от внешнего сигнала.

Есть переносные и передвижные, но, как правило, автономные огнетушители стационарные (требующие монтажных работ):

Некоторые забрасываемые огнетушители можно считать самосрабатывающими переносными, если они активируются от температуры при попадании в очаг пожара.

Могут ли огнетушители использоваться для тушения нескольких классов пожара одновременно

Маркировка на корпусе обозначает допустимые классы возгораний (латинские буквы в этикетке). Примеры:

Маркировка огнетушителей

По ГОСТУ маркировку читают так: вид – масса заряда – тип («з», закачной и пр.) – класс – модель, конструкция – условные и дополнительные обозначения.

Цифры, выбитые на запорно-пусковом устройстве обозначают:

Образец: ОП – 4(з) – ABCE – 02 :

В ОВ могут присутствовать буквы (К), (Р), (М) – струя:

Примеры дополнительных обозначений на этикетке и в ТД:

Марка огнетушителя указана в ТД и на корпусе. Там же специфические параметры: для автомобилей, стойкость к вибрациям, взрывам.

Правила применения огнетушителей

Нормы проверки и заправки

После использования меняют заряд полностью. Дозаправка – только при утрате давления в рамках нормы, если это предусмотрено ТД. Сроки в СП 9.13130.2009 (таблица 1).

Параметры ОТВ, осмотр, освидетельствование, давление, взвешивание:

Для ОВЭ сроки не регламентированы ГОСТами, поэтому учитывают рекомендации производителей: проверка – 1/5 лет, перезаправка – 1/10 лет или чаще.
