Зачем нужен игольчатый кран, в чем разница между клапаном и вентилем и как их монтировать?
Автор статьи: Александр Бурлаков (vseotrube.ru)
Частенько холодной зимой мы мерзнем в собственных квартирах. Причина проста и банальна — плохо прогреваются батареи центрального отопления. Приходится подключать электрические обогреватели, получая впоследствии огромные суммы в счетах за свет.
К сожалению, не всем известно, что эту проблему решил еще в 1931 году никому не известный белорусский сантехник С.А.Роев. Его изобретение – игольчатый кран, позволяет выпускать лишний воздух из батарей. Именно завоздушенность – основная причина низкой температуры обогревателя. Впоследствии изобретение усовершенствовал советский инженер Маевский. Кран Маевского – один из самых известных представителей семейства игольчатых кранов, речь о которых и пойдет в сегодняшней статье.
Что это такое
Игольчатый вентиль – элемент регулирующей трубопроводной арматуры.
Основное предназначение детали – снижение напора воды, давления газа и его охлаждение (этот процесс называется дросселирование). Главное отличие игольчатого от обычного шарового крана — особая коническая форма запорного штока, позволяющая регулировать напор рабочей среды очень плавно.
Область применения
Игольчатые краны не так популярны, как шаровые и балансировочные вентили, и путать их не следует.
Основные области применения:
Устройство игольчатого крана
На рисунке 1 представлена условная схема крана:
Принцип работы
Конусообразная форма рабочей части штока позволяет плавно регулировать напор воды или давление газа. Рукоятка (позиция 2), вращаясь, перемещает шток (позиция 3), шпиндель открывает просвет.
Существуют варианты ручного управления (как на рисунке) и управления электроприводом.
Преимущества и недостатки
Принимая решение об использовании того или иного элемента запорной арматуры, необходимо знать его основные плюсы и минусы.
Преимущества игольчатого крана:
Следует понимать, что игольчатый плунжер не устраняет возможность протечки, это элемент не запорной, а именно регулирующей арматуры.
Виды и конструкции
Вентили этого типа различаются по нескольким параметром. По предназначению выделяют три вида устройств:
Запорный
Запорный вентиль служит для полного перекрытия потока.
Отличается повышенной устойчивостью к высоким температурам и давлению, но недолгим сроком службы. Используются на крупных магистральных трубопроводах.
Регулирующий
Регулирующий кран применяют в случае необходимости изменить напор воды, давление газа или пара, объем жидкости. Область применения — трубопроводы небольшого диаметра.
Балансировочный
Предназначены для перенаправления потоков жидкостей из одной трубы в другую, тем самым регулируя гидравлическое давление.
С помощью балансировочного крана сохраняются нужные пропорции давления, скорости потоков жидкости, ее объема и температуры.
Классификация кранов по конструктивным особенностям:
Проходной
Устанавливаются на трубопроводы в местах прямого соединения труб. В таких элементах часто застаивается вода и периодически их нужно прочищать. Этот вид вентиля имеет определенные параметры: диаметр — от 6 мм до 25 мм, материал корпуса – сталь. Подходят для жидких и газообразных сред.
Рабочая температура — до 310С.
Угловой
Присоединяется в соединениях труб, расположенных друг к другу под углом в месте поворота. Предназначены для систем с различной внутренней средой. Рабочее давление – до 300Бар, температура – до 630С.
Тарельчатый
Используются в газовых трубопроводах с максимальной температурой до 60С и рабочим давление – 340бар.
Прямоточный
Обычно применяются в нефтепроводах. В быту распространения не получили из-за больших размеров.
По способу герметизации:
Сальниковые
В сальниковом варианте крана уплотнитель препятствует выходу рабочей среды наружу. При этом положение штока не играет роли.
Сильфонные
Сильфонные вентили — более современные. Здесь в качестве герметизирующей среды выступает вакуум. Такой вид кранов боле надежен, утечки происходят реже.
Отличия крана от задвижки
Возникает вопрос — чем же отличается кран от запорной регулирующей задвижки?
Здесь все достаточно просто:
Срок службы
Срок службы зависит от материала изготовления и условий эксплуатации.
На изделия, выполненные из легированной стали или чугуна производитель обычно дает срок годности от 10 до 12 лет, на изделия из нержавейки – 15лет.
Советы по выбору
Перед приобретением, обратите внимание на следующие моменты:
В интернете можно найти много обзоров игольчатых кранов, которые могут помочь вам с выбором. Но почти все они описана в нашей статье.
Монтаж крана в систему отопления
Как упоминалось выше — для выпуска воздуха из системы отопления применяется устройство под название кран Маевского. Естественно, с 1933 года его конструкций стала более совершенной и удобной для эксплуатации.
Игольчатый воздухоотвод в системе отопления устанавливается в верхней части радиатора со стороны, противоположной поступлению воды. Именно в этом месте собирается лишний воздух.
Если система отопления в доме вертикальная — вентиль устанавливается на радиаторе самого верхнего этажа. При схеме параллельного подключения – монтируется на батареи верхнего и нижнего уровней.
А вообще при установке нужно учитывать конструктивные особенности расположения батарей, и монтировать краны в местах предполагаемого скопления воздуха.
В обычной городской квартире обязательному оснащению подлежат:
Кроме того, в последнее время все чаще выпускаются полотенцесушители, адаптированные под установку крана Маевского.
В современных батареях вентиль обычно устанавливается на этапе изготовления производителем.
Воздух с помощью крана Маевского выпускается из системы отопления до появления непрерывной струи воды.
Необходимые инструменты и оборудование
Этапы процесса
Особенности эксплуатации
Выпускное отверстия краника обычно маленькое и часто засоряется. Поэтому периодически его необходимо прочищать иголкой. Если вентиль не использовался долгое время и поворотный затвор двигается с трудом – его можно смазать WD-40.
При необходимости замены элемента — используйте 2 ключа. Одни следует выкручивать саму деталь, вторым — придерживать пробку радиатора.
Несмотря на простоту всей конструкции, систему следует периодически проверять и чистить. В этом случае ее эксплуатация будет беспроблемной и долговременной.
Заключение
Возможно, игольчатый вариант крана — не самый популярный и жизненноважный элемент трубопровода. Но его установка незаменима для правильной работы батарей и позволит сэкономить немалые деньги на электричестве. Да и более узких сферах деятельности ему нет замены. Ну а что, домашние самогонные аппараты тоже имеют право на существование, особенно с учетом огромного количества контрафактного алкоголя на рынке. Но мы все-таки за ЗОЖ. Поэтому призываю использовать краны исключительно в строительных целях.
Dell’Orto как они есть) Часть 5. Игольчатый клапан.
Снова тематический пост для «горизонтальщиков».
Наиболее частые проблемы у владельцев горизонталок возникают именно с системой топливоподачи. Машина «не едет» и камни летят в сторону карбюраторов.
Посему, начнём разбираться в этом вопросе.
Основной элемент, регулирующий количество топлива, поступающего в поплавковую камеру – это игольчатый запорный клапан.
Этот узел имеет очень простое устройство: конический запорный стержень (иглу) и седло с калиброванным отверстием.

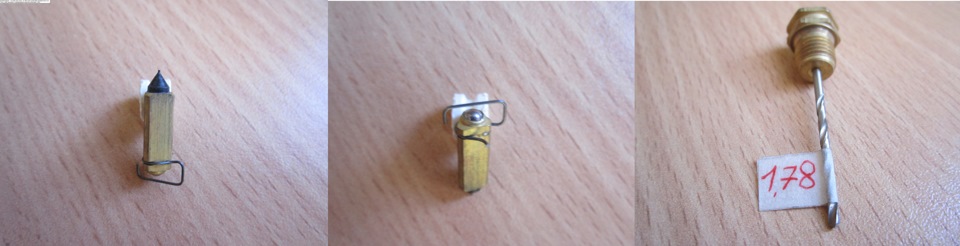

Игла может быть твердотельной или с резиновым запорным конусом, а также с демпфером и без него, возможны вариации с дополнительной скобой, исключающей «залипание»/заклинивание иглы в седле.

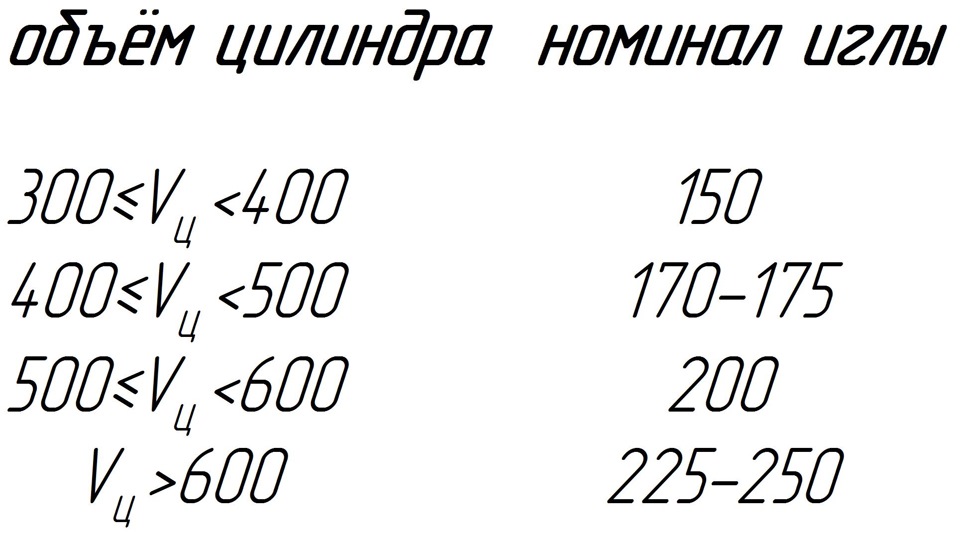

Существует приблизительная зависимость между объёмом цилиндра и номиналом игольчатого клапана. Не следует воспринимать эти зависимости буквально: ниже приведены отправные данные, остальное за потребностями Вашего мотора в топливе))
Для карбюраторов Dell’Orto DHLA существуют несколько вариантов иглы, выбор достаточный.
Кроме оригинальных, есть в продаже и не оригинальные комплекты игольчатого клапана.

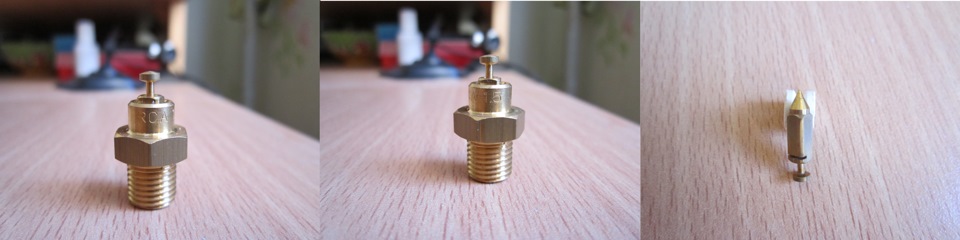

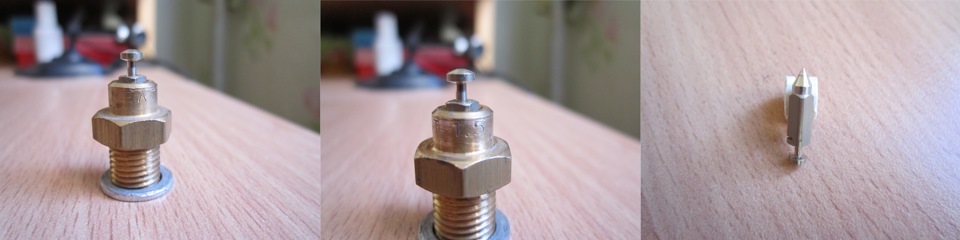

Игольчаты клапан no name, номинал выбит на одной из граней шестигранника седла. Отмечу довольно большой ход демпфера иглы: 2,3мм. Были в моих DHLA 40H от Дэвида Габриэле…

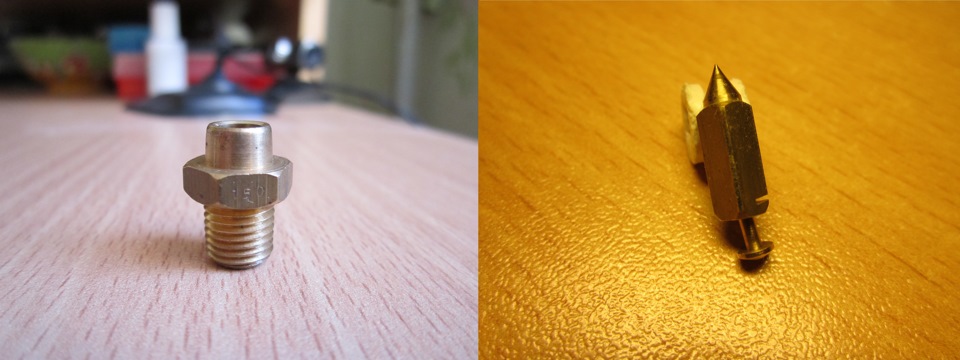

Эти иглы часто бывают в рем. комплектах от Дэвида Габриэле (alfa1750 on eBay)…
Ход пружины демпфера 1,3мм. Иглы с индексом RCA продаются и на сайте dellorto.co.uk.
Не смотря на свою простоту, игольчатый клапан — это узел важный и за его исправностью нужно следить. Конус иглы постепенно изнашивается и теряет герметичность. А это колебания уровня топлива и безрезультатные танцы с бубном вокруг насоса и поплавков)))

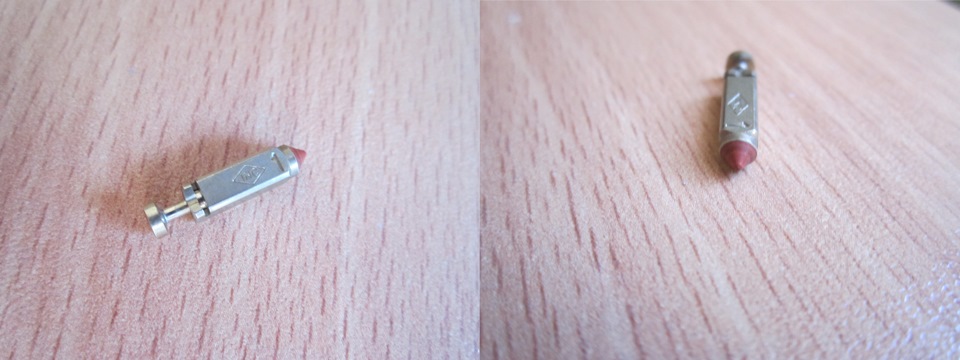

Иглы на фото изношены очень сильно и подлежат замене. Небольшие риски на конусе или износ можно устранить вторичной притиркой конуса иглы к седлуу пастами ГОИ.
Пользоваться алмазными/корундовыми/эльборовыми порошками и пастами пользоваться нежелательно, т.к. [твёрдые] зёрна абразива могут внедряться в [относительно мягкий] материал>>>износ иглы будет происходить ещё быстрей.
Вообще, иногда в жизни происходят чудеса!

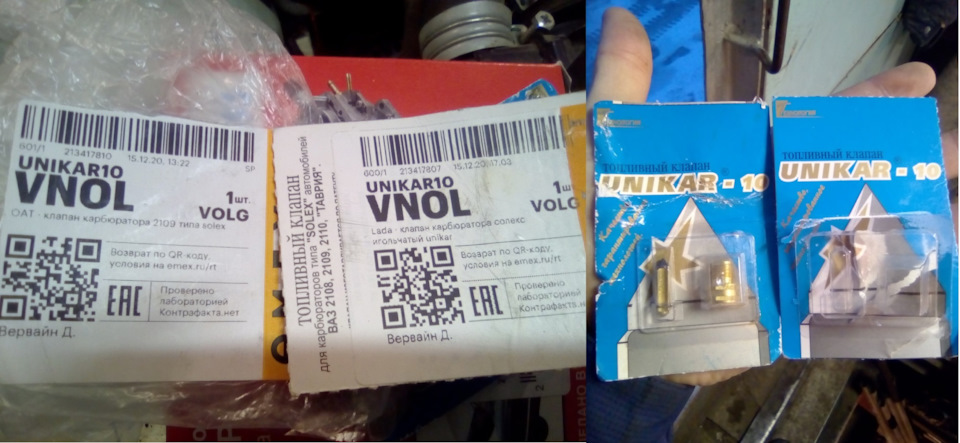

И карбюраторы Dell’Orto DHLA этот процесс стороной не обошёл) Единственная деталь, которую можно позаимствовать у карбюратора Solex-ДААЗ 21083 это как раз топливная игла)))

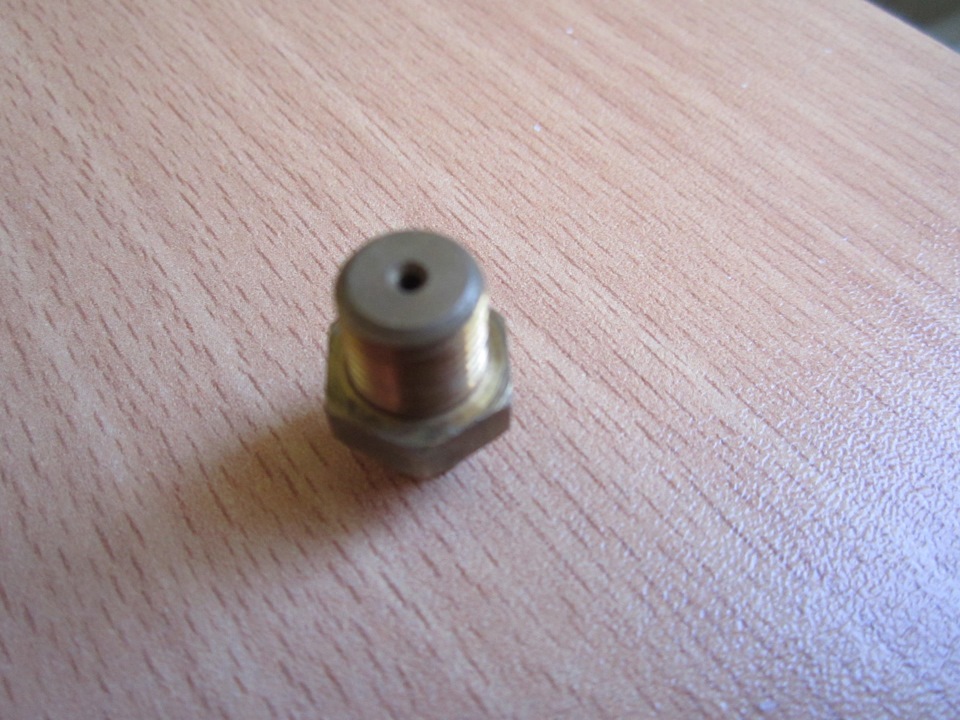

Есть небольшая ложка дёгтя. Со стороны подвода топлива отсутствует конус, сжимающий струю топлива и увеличивающий расход топлива через отв. в седле.
Стоит отметить, что на старющих сёдлах Dell’Orto торец тоже не имеет переходного конуса)
Поэтому, пропускная способность седла Unicar-10 ближе к фирменным сёдлам номиналом 170/175.

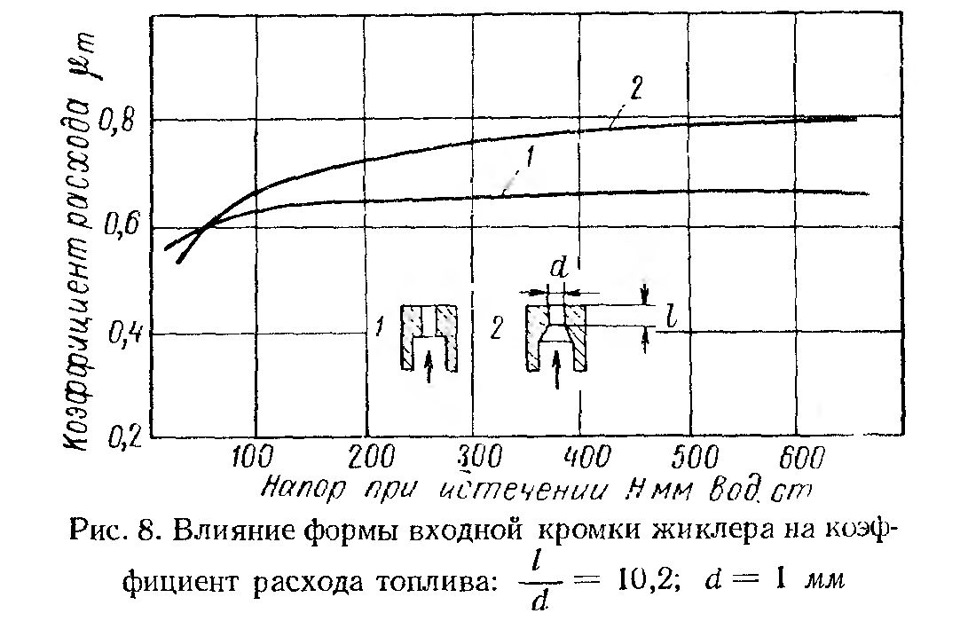

По результатов исследований, проведены в НИИАТе, наличие резкого перехода от одного диаметра к другому отрицательно сказывается на расходе. Однако напор жидкости в канале с резким переходом от одного диаметра к другому очень стабильный…
Отсутствие большого хода у пружинного демпфера – несомненный плюс! Игла держит давление до 0,3-0,35 атм, потом продавливает.
В свете нынешнего классного курса – эти иглы самый бюджетный вариант) Но, как и со всеми рассейскими товарами, могут быть проблемы с качеством(((
Я сменил стандартные иглы на Unicar-10 после появления перелива на «стиральной доске» грутовок и на брусчатке — заливало. У меня были noname иглы и, возможно, что большой ход пружины демпфера был причиной потери иглами герметичности. Уменьшение уровня и давления топлива практически никак не помогли >>> пришёл к иглам, сменил… и езжу по сей день.

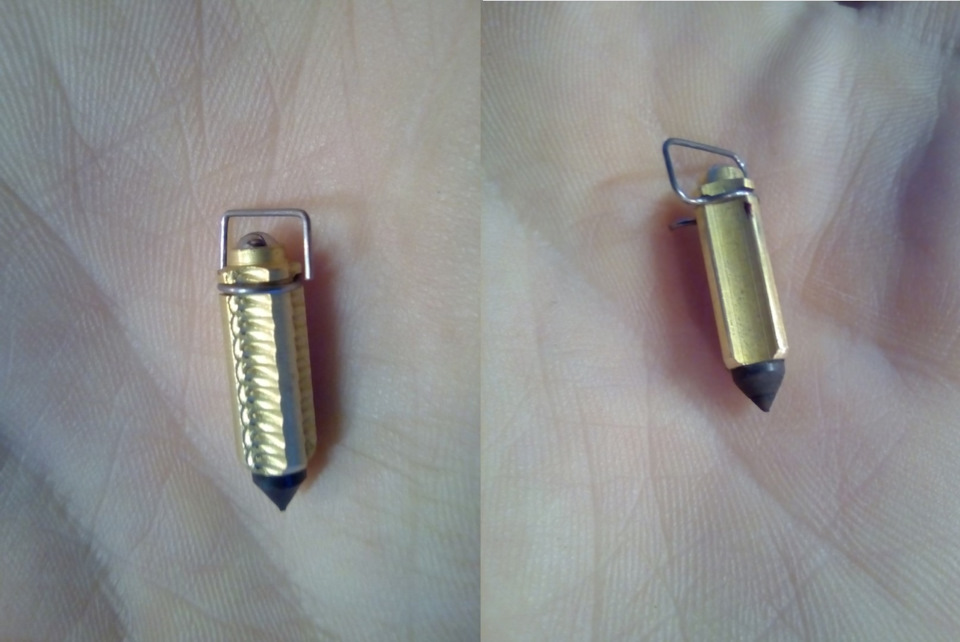

Серег, привет! При заказе игл юникаровских обнаружил что есть несколько производителей. Решил заказать 2 разных на пробу. Оказалось что иглы разные. Принт на упаковке один, но разного качества.

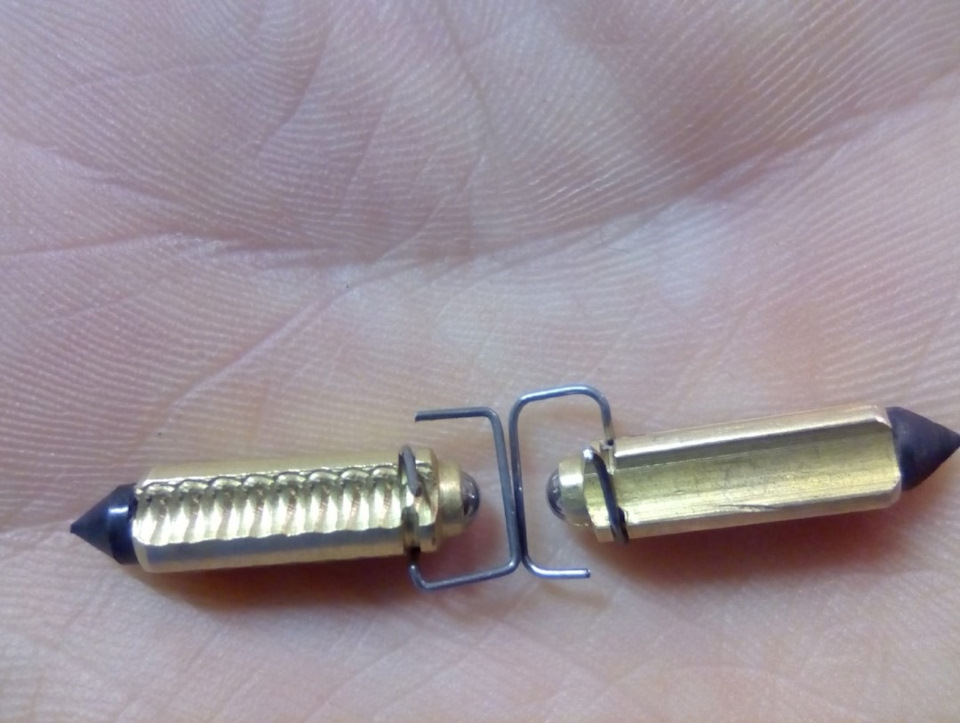

Основное различие — на игле с вензелями узкая пружинка. Она не лезет на деллортовский поплавок и в диаметре больше.
То есть сюда можно переставить старую пружинку внатяг, а новая пружинка со старой иглы будет слетать.
Зачем нужен игольчатый кран, в чем разница между клапаном и вентилем и как их монтировать?
Доброго времени суток вам, дорогой собеседник.
Частенько холодной зимой мы мерзнем в собственных квартирах. Причина проста и банальна — плохо прогреваются батареи центрального отопления. Приходится подключать электрические обогреватели, получая впоследствии огромные суммы в счетах за свет.
К сожалению, не всем известно, что эту проблему решил еще в 1931 году никому не известный белорусский сантехник С.А.Роев. Его изобретение – игольчатый кран, позволяет выпускать лишний воздух из батарей. Именно завоздушенность – основная причина низкой температуры обогревателя. Впоследствии изобретение усовершенствовал советский инженер Маевский. Кран Маевского – один из самых известных представителей семейства игольчатых кранов, речь о которых и пойдет в сегодняшней статье.
Что это такое
Игольчатый вентиль – элемент регулирующей трубопроводной арматуры.
Основное предназначение детали – снижение напора воды, давления газа и его охлаждение (этот процесс называется дросселирование). Главное отличие игольчатого от обычного шарового крана — особая коническая форма запорного штока, позволяющая регулировать напор рабочей среды очень плавно.
Область применения
Игольчатые краны не так популярны, как шаровые и балансировочные вентили, и путать их не следует.
Основные области применения:
Устройство игольчатого крана
На рисунке 1 представлена условная схема крана:
Принцип работы
Конусообразная форма рабочей части штока позволяет плавно регулировать напор воды или давление газа. Рукоятка (позиция 2), вращаясь, перемещает шток (позиция 3), шпиндель открывает просвет.
Существуют варианты ручного управления (как на рисунке) и управления электроприводом.
Преимущества и недостатки
Принимая решение об использовании того или иного элемента запорной арматуры, необходимо знать его основные плюсы и минусы.
Преимущества игольчатого крана:
Следует понимать, что игольчатый плунжер не устраняет возможность протечки, это элемент не запорной, а именно регулирующей арматуры.
Виды и конструкции
Вентили этого типа различаются по нескольким параметром. По предназначению выделяют три вида устройств:
Запорный
Запорный вентиль служит для полного перекрытия потока.
Отличается повышенной устойчивостью к высоким температурам и давлению, но недолгим сроком службы. Используются на крупных магистральных трубопроводах.
Регулирующий
Регулирующий кран применяют в случае необходимости изменить напор воды, давление газа или пара, объем жидкости. Область применения — трубопроводы небольшого диаметра.
Балансировочный
Предназначены для перенаправления потоков жидкостей из одной трубы в другую, тем самым регулируя гидравлическое давление.
С помощью балансировочного крана сохраняются нужные пропорции давления, скорости потоков жидкости, ее объема и температуры.
Классификация кранов по конструктивным особенностям:
Проходной
Устанавливаются на трубопроводы в местах прямого соединения труб. В таких элементах часто застаивается вода и периодически их нужно прочищать. Этот вид вентиля имеет определенные параметры: диаметр — от 6 мм до 25 мм, материал корпуса – сталь. Подходят для жидких и газообразных сред.
Угловой
Присоединяется в соединениях труб, расположенных друг к другу под углом в месте поворота. Предназначены для систем с различной внутренней средой. Рабочее давление – до 300Бар, температура – до 630С.
Тарельчатый
Используются в газовых трубопроводах с максимальной температурой до 60С и рабочим давление – 340бар.
Прямоточный
Обычно применяются в нефтепроводах. В быту распространения не получили из-за больших размеров.
По способу герметизации:
Сальниковые
В сальниковом варианте крана уплотнитель препятствует выходу рабочей среды наружу. При этом положение штока не играет роли.
Сильфонные
Сильфонные вентили — более современные. Здесь в качестве герметизирующей среды выступает вакуум. Такой вид кранов боле надежен, утечки происходят реже.
Отличия крана от задвижки
Возникает вопрос — чем же отличается кран от запорной регулирующей задвижки?
Здесь все достаточно просто:
Срок службы
Срок службы зависит от материала изготовления и условий эксплуатации.
На изделия, выполненные из легированной стали или чугуна производитель обычно дает срок годности от 10 до 12 лет, на изделия из нержавейки – 15лет.
Советы по выбору
Перед приобретением, обратите внимание на следующие моменты:
В интернете можно найти много обзоров игольчатых кранов, которые могут помочь вам с выбором. Но почти все они описана в нашей статье.
Монтаж крана в систему отопления
Как упоминалось выше — для выпуска воздуха из системы отопления применяется устройство под название кран Маевского. Естественно, с 1933 года его конструкций стала более совершенной и удобной для эксплуатации.
Игольчатый воздухоотвод в системе отопления устанавливается в верхней части радиатора со стороны, противоположной поступлению воды. Именно в этом месте собирается лишний воздух.
Если система отопления в доме вертикальная — вентиль устанавливается на радиаторе самого верхнего этажа. При схеме параллельного подключения – монтируется на батареи верхнего и нижнего уровней.
А вообще при установке нужно учитывать конструктивные особенности расположения батарей, и монтировать краны в местах предполагаемого скопления воздуха.
В обычной городской квартире обязательному оснащению подлежат:
Кроме того, в последнее время все чаще выпускаются полотенцесушители, адаптированные под установку крана Маевского.
В современных батареях вентиль обычно устанавливается на этапе изготовления производителем.
Воздух с помощью крана Маевского выпускается из системы отопления до появления непрерывной струи воды.
Необходимые инструменты и оборудование
Этапы процесса
Видео по монтажу
Несколько полезных видео в тему:
Особенности эксплуатации
Выпускное отверстия краника обычно маленькое и часто засоряется. Поэтому периодически его необходимо прочищать иголкой. Если вентиль не использовался долгое время и поворотный затвор двигается с трудом – его можно смазать WD-40.
При необходимости замены элемента — используйте 2 ключа. Одни следует выкручивать саму деталь, вторым — придерживать пробку радиатора.
Несмотря на простоту всей конструкции, систему следует периодически проверять и чистить. В этом случае ее эксплуатация будет беспроблемной и долговременной.
Заключение
Возможно, игольчатый вариант крана — не самый популярный и жизненноважный элемент трубопровода. Но его установка незаменима для правильной работы батарей и позволит сэкономить немалые деньги на электричестве. Да и более узких сферах деятельности ему нет замены. Ну а что, домашние самогонные аппараты тоже имеют право на существование, особенно с учетом огромного количества контрафактного алкоголя на рынке.
Но мы все-таки за ЗОЖ. Поэтому призываю использовать краны исключительно в строительных целях и присоединяться к нашим сообществам в социальных сетях — там очень много полезного и интересного!
Игольчатые клапаны
Игольчатые клапаны используются для относительно точной регулировки количества потока жидкости.
Применение игольчатых клапанов
Конструкции корпуса игольчатого клапана
Одним из типов конструкции корпуса игольчатого клапана является корпус стержневой заготовки. Штоки стержня обычные, и в шаровых типах, шар, вращающийся в штоке, обеспечивает необходимое вращение для посадки без повреждений.
Игольчатые клапаны часто используются в качестве дозирующих клапанов. Дозирующие клапаны используются для чрезвычайно точного контроля потока. Тонкий диск или отверстие учитывают линейные характеристики потока. Следовательно, число оборотов маховика может быть напрямую связано с величиной потока. Типичный дозирующий клапан имеет шток с 40 резьбами на дюйм.
Жидкость, протекающая через клапан, поворачивается на 90 градусов и проходит через отверстие. Из-за игольчатой формы определенная часть диска пройдет через отверстие в седле до того, как диск вступит в контакт с седлом, которое имеет конусообразную форму в виде диска. Такое расположение позволяет очень постепенно увеличивать или уменьшать размер отверстия.
Игольчатый клапан имеет кованый и обработанный корпус. Этот корпус может быть из кованой углеродистой стали или нержавеющей стали в зависимости от требований эксплуатации. Седло может быть мягким, металлическим или составным, таким же, как шаровой клапан. Обычно игольчатые клапаны используются в меньших размерах и снабжены резьбовыми концевыми соединениями или приварными враструб.
Все составные части у игольчатого клапана такие же, как у шарового клапана, за исключением его размера и остроконечного игольчатого диска.
В игольчатых клапанах обычно используется один из двух типов уплотнения штока: уплотнительное кольцо с опорными кольцами из TFE или уплотнительный цилиндр из TFE. Игольчатые клапаны часто оснащены сменными седлами для удобства обслуживания.
Особенности игольчатого крана
Игольчатый кран — запорная арматура, которая предназначена для тонкой регулировки потоков газа, жидкости, вязких сред. Отличается повышенной надёжностью, универсальностью применения, герметичностью, широким интервалом температур эксплуатации. Применяется в системах отопления, циркуляции, охлаждения.
Вид игольчатого крана
Краткое описание
Игольчатый клапан используется для плавного открытия, дросселирования или запирания жидких, газовых или вязких транспортируемых веществ. За счёт конусообразной формы штока достигается точность подстройки под требуемые параметры. Срок эксплуатации — до 12 лет.
Они устанавливаются в тех случаях, когда требуется обеспечить высокую точность регулировки и предотвратить обратный отток рабочей среды. Конструкция запорной арматуры позволяет защитить магистрали от аварийных ситуаций, порывов. Прочность и точная подгонка деталей обеспечивают высокую надёжность конструкции, стойкость к повышенным нагрузкам.
Устройство и принцип работы
Вентиль игольчатый конструктивно состоит из следующих деталей:
Устройство и принцип работы: при повороте рукоятки против часовой стрелки, шток смещается вдоль своей оси по резьбе, нарезанной внутри корпуса, вверх, открывая проходное отверстие. При обратном вращении — поток перекрывается. За счёт конического концевика штока обеспечивается большая площадь контакта с седлом, поток регулируется плавно, точно.
Основное отличие игольчатого крана от других видов запорной арматуры заключается в выдерживании высокого давления, простоте регулировки, отсутствию обратного хода потока.
Внутри зигзагообразного канала внутри корпуса располагается седло, в которое входит концевик штока при повороте шпинделя по часовой стрелке. Игольчатый кран может иметь не только жёсткий наконечник, но и мягкий.
Для увеличения срока службы резьбы штока на его поверхность наносится специальное хромовое покрытие.
Управление краном может быть ручным либо механическим. Чтобы автоматизировать управление, достаточно шток подключить к электроприводу.
Характеристики
Производители выпускают игольчатые клапаны со следующими характеристиками:
Область применения
Вентили игольчатые нержавеющие или стальные применяются для следующих целей:
Основными целями применения кранов игольчатых являются:
Основные сферы применения:
Применение игольчатого крана
Преимущества и недостатки
Запорная арматура с игольчатым штоком обладает следующими преимуществами:
Виды игольчатых вентилей
Клапаны запорные игольчатые по принципу работы бывают следующих видов:
Запорный тип конструкций способен выдерживать экстремальные условия эксплуатации, однако срок их службы минимален. Из-за негативных факторов в них могут протекать коррозионные процессы. Их используют на магистральных каналах.
Регулирующие изделия устанавливаются на коммуникации с малыми или средними рабочими давлениями. Отличаются повышенной надёжностью, ремонтопригодностью.
Балансировочные используются в сложных коммуникациях со сложной разветвлённой сетью, где требуется сохранить баланс по давлению, объёму, скорости потока и температуре. Применяются в отопительных системах.
По типу герметизации:
По конструктивному исполнению:
По материалу корпуса:
Клапан игольчатый запорный
Как выбрать игольчатый вентиль
При выборе вентиля важно учитывать следующие критерии:
Рекомендации по выбору материала, из которого сделаны игольчатые краны:
Материал корпуса должен соответствовать особенностям транспортируемой среды. Связано это с её химической активностью, окислительными свойствами, физическими параметрами.
