Разбираемся в типах NoSQL СУБД
В этой статье мы познакомимся с разными типами NoSQL СУБД.
Всего есть 4 основных типа:
База данных типа «ключ-значение»
Отсутствие схемы в базах данных «ключ-значение», например, Riak, — это как раз то, что вам нужно для хранения данных. Ключ может быть синтетическим или автосгенерированным, а значение может быть представлено строкой, JSON, блобом (BLOB, Binary Large Object, большой двоичный объект) и т.д.
Такие базы данных как правило используют хеш-таблицу, в которой находится уникальный ключ и указатель на конкретный объект данных. Существует понятие блока (bucket) — логической группы ключей, которые не группируют данные физически. В разных блоках могут быть идентичные ключи.
25–26 ноября, Москва и онлайн, От 24 000 до 52 000 ₽
Производительность сильно вырастает за счёт кеширующих механизмов, которые работают на основе маппингов. Чтобы прочитать значение, вам нужно знать как ключ, так и блок, поскольку на самом деле ключ является хешем (блок + ключ).
В модели «ключ-значение» нет ничего сложного, так как реализовать её проще простого. Не лучший способ, если вам нужно только обновить часть значения или сделать запрос к базе данных.
Если поразмыслить о теореме CAP, то становится довольно очевидно, что такие хранилища хороши в плане доступности (Availability) и устойчивости к разделению (Partition tolerance), но явно проигрывают в согласованности данных (Consistency).
Пример: посмотрим на набор данных, представленных таблицей ниже. Здесь ключ — это название страны, а значение — список адресов в этой стране:
База данных такого типа позволяет читать и записывать значения с помощью ключа следующим образом:
И хотя базы данных типа «ключ-значение» могут пригодиться в определённых ситуациях, они не лишены недостатков. Первый заключается в том, что модель не предоставляет стандартные возможности баз данных вроде атомарности транзакций или согласованности данных при одновременном выполнении нескольких транзакций. Такие возможности должны предоставляться самим приложением.
Второй недостаток в том, что при увеличении объёмов данных, поддержание уникальных ключей может стать проблемой. Для её решения необходимо как-то усложнять процесс генерации строк, чтобы они оставались уникальными среди очень большого набора ключей.
Riak и Dynamo от Amazon — самые популярные СУБД данных такого типа.
Документоориентированная база данных
Данные, представленные парами ключ-значение, сжимаются как хранилище документов схожим с хранилищем «ключ-значение» образом, с той лишь разницей, что хранимые значения (документы) имеют определённую структуру и кодировку данных. XML, JSON и BSON — некоторые из стандартных распространённых кодировок.
В следующем примере можно увидеть данные в виде «документа» который отображает названия определённых магазинов. Обратите внимание, что, хотя все три примера содержат местоположение, они отображают его по-разному:
Одним из ключевых различий между хранилищем «ключ-значение» и документоориентированным является то, что последний включает метаданные, связанные с хранимым содержимым, что даёт возможность делать запросы на основе содержимого. Например, в указанном примере можно попробовать найти все документы, в которых «City» равно «Noida», что вернёт все документы, связанные с магазинами в этом городе.
Apache CouchDB — пример документоориентированной СУБД. CouchDB использует JSON для хранения данных, JavaScript в качестве языка запросов с использованием MapReduce и HTTP для API. Данные и отношения не хранятся в таблицах так, как в традиционных реляционных базах данных, а по сути являются набором независимых документов.
Тот факт, что такие базы данных работают без схемы, делает простой задачей добавление полей в JSON-документы без необходимости сначала заявлять об изменениях.
Couchbase и MongoDB — самые популярные документоориентированные СУБД.
Колоночная база данных
В колоночных NoSQL базах данных данные хранятся в ячейках, сгруппированных в колонки, а не в строки данных. Колонки логически группируются в колоночные семейства. Колоночные семейства могут состоять из практически неограниченного количества колонок, которые могут создаваться во время работы программы или во время определения схемы. Чтение и запись происходит с использованием колонок, а не строк.
В сравнении с хранением данных в строках, как в большинстве реляционных баз данных, преимущества хранения в колонках заключаются в быстром поиске/доступе и агрегации данных. Реляционные базы данных хранят каждую строку как непрерывную запись на диске. Разные строки хранятся в разных местах на диске, в то время как колоночные базы данных хранят все ячейки, относящиеся к колонке, как непрерывную запись, что делает операции поиска/доступа быстрее.
Пример: получение списка заголовков нескольких миллионов статей будет трудоёмкой задачей при использовании реляционных баз данных, так как для извлечения заголовков придётся проходить по каждой записи. А можно получить все заголовки с помощью только одной операции доступа к диску.
Самыми известными примерами являются Google BigTable и HBase с Cassandra, вдохновлённые BigTable.
BigTable представляет собой высокопроизводительное, сжатое и проприетарное хранилище данных от Google. У него есть следующие атрибуты:
Двумерная таблица, состоящая из строк и колонок, является частью реляционной системы баз данных.
Эту таблицу можно представить в виде BigTable-сопоставления следующим образом:
На колонки можно ссылаться с помощью колоночного семейства.
Графовая база данных
В графовой базе данных вы не найдёте строгого формата SQL или представления таблиц и колонок, вместо этого используется гибкое графическое представление, которое идеально подходит для решения проблем масштабируемости. Графовые структуры используются вместе с рёбрами, узлами и свойствами, что обеспечивает безиндексную смежность. При использовании графового хранилища данные могут быть легко преобразованы из одной модели в другую.
Контейнерная иерархия документоориентированной базы данных содержит данные без схемы, которые можно представить в виде дерева, которое является графом. Если обращаться к документам или их элементам в этом дереве, можно получить более выразительное представление данных, в котором можно легко ориентироваться с помощью Neo4j.

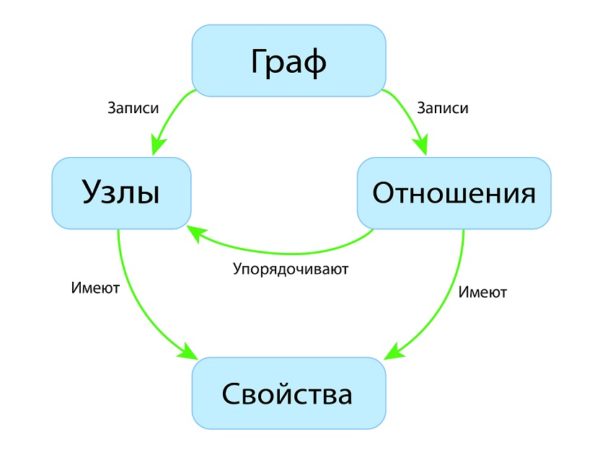

Далее описаны некоторые особенности графовой базы данных на основе примера ниже:
Помеченный, направленный, атрибутированный мультиграф: граф содержит узлы, которые помечены определёнными свойствами и которые имеют связи друг с другом, что представлено направленными рёбрами. Например, связь «Элис знает Боба» выражена ребром с некоторыми свойствами.
Хотя реляционные базы данных могут скопировать поведение графовых, рёбрам потребуется соединение (JOIN), что дорого обойдётся.
Пример использования
Любой рейтинг «Рекомендовано вам», который можно увидеть на разных сайтах, зачастую составляется исходя из того, как другие пользователи оценили продукт. Графовые базы данных отлично подходят для такого случая.
InfoGrid и Infinite Graph — самые популярные графовые базы данных. InfoGrid позволяет соединять множество рёбер (Relationships) и узлов (MeshObjects), что упрощает представление набора информации со сложными взаимными ссылками.
InfoGrid предлагает два типа баз данных:
База данных, модель данных
Что такое информационные технологии? В первую очередь их можно подразделить на технологии обработки, технологии передачи и технологии хранения информации. Ниже речь пойдет о центральном понятии технологий хранения — базах данных.
Прообразы того, что сейчас называется базами данных, существовали и в докомпьютерную эпоху. Ими были библиотечные каталоги, телефонные и бухгалтерские книги и т. д. C появлением компьютеров все эти данные стали переносить в них, так появились первые компьютерные базы данных. Поначалу это были просто файлы, но со временем выяснилось, что с ростом объема данных, разнообразия и сложности задач становится необходимой специальная организация данных. Например, требуются индексы – специальные структуры, позволяющие в большой базе быстро находить нужные записи.
Базы данных в современном понимании появились в середине 60-х годов. В настоящее время их так или иначе используют практически все программные системы. Например, база данных системы управления предприятием может хранить сведения о следующих взаимосвязанных объектах:
Из приведенного примера понятно, насколько важны при хранении сведений об объектах связи между ними. Поэтому неудивительно, что первыми моделями данных (и, соответственно, базами данных) были следующие.
Иерархическая. Это наиболее естественная модель для отражения взаимосвязей в организациях и других иерархически организованных структурах.
Сетевая. Для ряда задач иерархическая модель слишком жестка, необходимо ее расширение. Например, если одна и та же деталь входит в несколько узлов, в иерархической модели данных это отражено быть не может.
Для управления базами данных используется специальные программные утилиты, получившие название систем управления базами данных (СУБД). Базы данных и СУБД часто путают, называя «базами данных» и то, и другое. Поэтому нелишне еще раз отметить:
База данных (БД) – это собственно данные в удобном для их хранения и обработки формате;
Система управления базами данных (СУБД) – это программа, которая умеет, с одной стороны, получать от пользователя или пользовательского приложения запросы на добавление, поиск и модификацию данных, с другой стороны, по запросам пользователя эти данные в базах искать, добавлять, извлекать, удалять, модифицировать.
Одна СУБД может управлять несколькими базами данных, и можно сказать, что у каждой СУБД свой формат баз данных.
Функциями СУБД являются также создание индексов, поддержка транзакций, обеспечение целостности данных, резервное копирование и восстановление, защита от сбоев и пр.
Как видно из рисунка, любая база данных управляется СУБД, доступна через СУБД, и только через СУБД. То есть, база данных и СУБД – это единый организм, одно без другого не существует.
Реляционная модель
В числе первых моделей данных, описанных выше, отсутствует самая, возможно, простая и базовая модель, возникшая даже раньше других, но долго не имевшая общепринятого названия. Иногда ее называли линейной, иногда табличной. Суть ее заключается в простом последовательном расположении сведений об объектах. Например, на рисунке ниже каждая строка представляет собой запись сведений об одном объекте, и эти записи расположены последовательно (линейно).
Такую модель можно рассматривать как вырожденную иерархическую или сетевую. Однако именно она впоследствии развилась в ставшую широко известной реляционную модель Кодда. В начале 70-х Эдгар Кодд [1] строго описал реляционную модель на основе разработанных им реляционной алгебры и реляционного исчисления.
Реляционная модель быстро завоевала популярность и стала использоваться повсеместно, отчасти в связи с тем, что в то время большая часть данных была слабо связанной и для большинства приложений было достаточно отдельных таблиц.
Однако иногда необходимо было связывать данные. В рамках реляционной модели это делалось довольно неудобным способом, и, что хуже, поиск по таким связям (операции соединения таблиц, JOIN), был очень медленным.
Производительность деградировала тем быстрее, чем больше соединяемых таблиц было задействовано в одном запросе. Например, если из базы данных, схема которой представлена на рисунке выше, требуется получить информацию о всех людях, имеющих автомобиль марки Toyota (одна операция JOIN), поиск будет достаточно быстрым. Однако если требуется получить информацию о всех людях, имеющих автомобили марки Toyota, ремонтировавшиеся в фирменных автосервисах, находящихся в определенном городе (четыре операции JOIN), скорость поиска будет намного ниже.
На рисунке выше видно, что рост времени поиска данных в реляционных базах данных в зависимости от количества операций JOIN может быть экспоненциальным.
Поскольку в эпоху становления реляционных баз данных «связей» было по сравнению с нынешним временем, немного, соответственно, выполнять запросы, требующие соединения таблиц, приходилось относительно нечасто, постольку неудобства работы с сильно связанными данными в рамках реляционной модели были проигнорированы.
Стандартизация реляционной модели, SQL
Большим достижением создателей реляционной модели явилась её стандартизация.
Были стандартизованы основные понятия и терминология, был разработан мощный язык запросов – Structured Query Language (SQL), на котором можно было выразить практически любое действие над базой данных. Поэтому реляционные СУБД часто называют SQL СУБД.
Стандартизация позволила в идеале безболезненно переходить (мигрировать) с одной реляционной СУБД на другую, не меняя разработанного приложения. На практике, конечно, такая миграция никогда не проходит гладко, но в целом это было большим шагом вперед по сравнению с практически полной несовместимостью существовавших тогда нереляционных СУБД.
По-видимому, именно эта стандартизованность явилась основным конкурентным преимущество реляционных СУБД. Для сравнения, объектным СУБД, развивавшимся в то же время, и обладавшим рядом архитектурных преимуществ, но так и оставшимся проприетарными в части, например, языков запросов, так и не удалось занять сколь-нибудь значительную долю рынка.
NoSQL, графовые базы данных
Реляционные базы данных доминируют и поныне, но к началу 2000-х появились тенденции, ставящие под сомнение дальнейшее их господство.
Развитие бизнеса в эпоху Internet привело не только к значительному увеличению объемов данных, но и существенному их усложнению. Можно сказать, что реляционные СУБД просто перестали справляться. Разочарование в реляционной модели привело к появлению альтернативных моделей, учитывающих новые реалии. Стали появляться и активно развиваться СУБД, основанные на модели ключ-значение, документные, колоночные и, наконец, графовые. Эти модели получили общее название NoSQL.
Среди всех NoSQL-моделей, по нашему мнению, наибольший интерес сегодня представляет графовая модель данных. Почему?
Во-первых, графовая модель сама по себе является наиболее естественным подходом к моделированию. Недаром сетевая модель данных, структурно близкая к графовой, являлась одной из первых моделей данных.
Во-вторых, наше время характеризуется ростом связности данных.
В-третьих, в начале XXI века Internet сообщество взяло курс на построение Semantic Web (Web 3.0) [2]. Напомним вкратце, что
Указанная тенденция выглядит достаточно долговременной. Так, в 2018 году аналитическое агентство Gartner в своем «Hype Cycle for Emerging Technologies» [3] указало на «Knowledge Graphs» как на восходящий тренд, и в 2019 году в «Technology Trends for 2019» «Graphs» по-прежнему сохраняют свое место.
Модели графовых СУБД. RDF, SPARQL
Существует две основных разновидности графовой модели данных: Property Graph и RDF-граф (RDF — Resource Description Framework).
Property Graph (пример его приведен на рисунке ниже) – это ориентированный граф, в котором вершины соответствуют «записям», а ребра — «связям» между ними. Дополнительно и ребра, и связи могут быть снабжены скалярными атрибутами.
Наиболее известной СУБД, работающей с моделью Property Graph, является Neo4j. В основном, СУБД, работающие с Property Graph, имеют проприетарные интерфейсы и несовместимы друг с другом.
Модель данных RDF еще раньше развивалась в недрах науки искусственного интеллекта (ИИ) как один из способов представления знаний. После 2001 года, когда в журнале Scientific American была опубликована статья [2] знаменитого Тима Бернерса Ли (автора идеи всемирной паутины – World Wide Web), в Internet сообществе стал лавинообразно нарастать интерес к графовым базам, в частности, RDF. В 2004 г. RDF принят как стандарт комитета W3C (World Wide Web Consortium).
RDF – это формат задания графа, представленный в виде троек «субъект – предикат – объект».
Пример на рисунке ниже показывает тройки, определяющие человека по имени Петр Иванов как автора некоторой статьи в журнале «Вопросы биологии».
RDF тройки по несложным правилам логически могут быть «упакованы» в граф, изображенный на рисунке ниже.
На графе, заданном таким образом, можно делать запросы с помощью специальных языков. Наиболее известный из них — язык, принятый в качестве стандарта W3C –SPARQL. Его синтаксис похож на SQL, язык SPARQL, как и SQL, имеет декларативную основу.
Например, на графе, фрагмент которого представлен на рисунке выше, можно с помощью SPARQL запроса найти всех авторов, печатавшихся в издательстве «Вопросы биологии», или, например, найти в каких издательствах печатался автор Петр Иванов, родившийся 29 июля 1983 г. и т.д., и т.п.
Что особенно важно, графовая RDF база данных гораздо легче проектируется, управляется и модифицируется, чем аналогичная реляционная база. Поиск сложных связей на этой модели также происходит с гораздо большей эффективностью, поскольку (при правильной архитектуре СУБД) все связи прямые, нет необходимости проводить операцию JOIN через внешние ключи.
Стандартизация RDF
Поскольку RDF вышел из ИИ, то он приспособлен для задач обработки знаний. Хотя, строго говоря, RDF – это информационная модель, она не достаточна для построения семантических систем. Зато модель RDF легкая и стройная, и пригодна для решения широкого круга задач, не только в рамках Semantic Web, но и в других прикладных областях. Для семантической обработки имеются стандартные расширения, совместимые с RDF, также принятые консорциумом W3C.
Благодаря усилиям консорциума W3C модель RDF удалось сделать гораздо более стандартизованной, чем это было достигнуто для реляционной модели.
Переход от SQL баз данных к RDF системам обещает такой же технологический скачок, как переход от самых первых СУБД к SQL.
Применения графовых СУБД
Можно выделить несколько направлений, в которых применение графовых СУБД наиболее эффективно.
Государственный сектор
Управление процессами, документооборот, аналитика, социологические исследования, и т.д. Клиентами могут быть федеральные и региональные министерства, исследовательские организации, и т.д.
Жизненный цикл предприятий
Интеграция и управление жизненным циклом предприятий в системах автоматизации предприятий. Применение графовых технологий дает возможность единообразно хранить и обрабатывать очень разнородную информацию, включая данные систем ERP, EAM, PLM, САПР и т.д. Клиенты – компании, переходящие на ISO 15926 и другие стандарты на основе RDF, например, Bentley, Siemens, OAK, OCK, Росатом, Роснефть, РАО ЕЭС и т.д.
Маркетинг, реклама, PR
Сбор и анализ разнородной информации из блогов, соц. сетей и т.д. для выявления источников информации, предпочтений пользователей; программы лояльности; SEO и т. д.
Единая база событий, фактов, компаний, предприятий, журналистов, изданий, статей, сообщений и т.д.
Оборона
АСУ вооруженными силами; системы распределения военной информации; системы планирования войсковых операций; системы анализа и поддержки принятия решений на ТВД; средства автоматизации процессов боевого информационного обеспечения и управления войсками; тренажерные системы; и т.д.
Безопасность
Анализ логов, электронной почты, интернет трафика; финансовый анализ; анализ информации о людях из разных источников, включая данные о работе, собственности, доходах; анализ информации о связях и интересах из социальных сетей; поиск связей по аффилированности и т.д. Возможные клиенты – службы безопасности банков и предприятий, холдингов, корпораций и т.д.
Бизнес-аналитика
Построение аналитических систем нового поколения; построение систем Semantic Data Warehouse — нового класса хранилищ, использующего взаимосвязи данных для повышения качества принятия решений. Клиенты – государственный сектор, банки, предприятия, корпорации, страховые компании и т.д.
Управление сетями и дата-центрами
Управление жизненным циклом вычислительных комплексов, дата-центров, компьютерных и телекоммуникационных сетей и т.д.; моделирование и оптимизация взаимодействия физического, сетевого и других. уровней. Возможные клиенты – дата-центры, Internet провайдеры, службы коммуникаций и кибербезопасности.
Социальные приложения, рекомендационные сервисы и коммерция
Построение и анализ социальных графов. Применение графовых подходов позволяет выявлять модели аналогичного поведения, групп влияния, неявных групп, и т.д. Возможные клиенты: Компании-разработчики Web-сервисов для более тонкого учета предпочтений клиентов; разработчики приложений для мобильных устройств, Интернет-торговли, форумов и социальных сетей.
Образование
Построение графа взаимосвязей между терминами, понятиями, программами обучения, задачами, тестами, знаниями учащегося и т.д. для построения адаптивных обучающих систем. Клиенты – учебные заведения, провайдеры систем дистанционного обучения.
Геосервисы, геоприложения
Построение взаимосвязей разнородных данных на карте, связанной с людьми, местами и событиями, компаниями, предприятиями и т.д.; решение задач логистики, маршрутизации и т.д. Возможные клиенты –Министерство обороны, МЧС, другие министерства, разработчики социальных приложений и т.д.
Проблемы графовых СУБД
Графовые СУБД в силу своей гибкости и универсальности завоевывает все большее место на рынке. Но широкому их распространению по-прежнему мешает проблема их сравнительно низкой производительности на простых запросах, а именно:
Таким образом, получается, что графовые СУБД проявляют свои преимущества только при большом количестве связей. Но для типовых современных приложений характерно кол-во связей (операций JOIN в терминах SQL баз) от 2 до 5. То есть, применение графовых СУБД в настоящее время ограничено только сильно связанными данными.
Решение — Графовая СУБД NitrosBase
Графовая СУБД NitrosBase RDF Storage целиком основана на технологии NitrosBase, которая создавалась и оттачивалась более 20 лет. Технологические новации NitrosBase занимают лидирующие позиции по производительности, что неоднократно было отмечено наградами на отраслевых выставках и конференциях.
Проведенные нами сравнительные тесты широко известного набора SP2Bench показали значительное превосходство в производительности NitrosBase Storage над конкурентами. Например, на рисунке ниже показаны сравнительные результаты запроса 6 из набора SP2Bench. Запрос состоял в том, чтобы получить множество публикаций, авторы которых не публиковались ранее. Результаты показывают превосходство NitrosBase по сравнению с одной из наиболее производительных RDF СУБД более чем в 200 раз.
NitrosBase RDF Storage проявляет свои преимущества не только при большом количестве связей, она быстрее всех известных на рынке реляционных СУБД даже при небольшом количестве связей, характерном для типовых современных приложений.
С помощью NitrosBase можно уже сейчас начать широкое распространение графовых СУБД для всех имеющихся на рынке ниш обработки данных.
