что такое гитара на токарном станке
ГИТАРА СТАНКА
— узел кинематич. настройки металлореж. станка, состоящий из сменных зубчатых колёс. Гитары, как правило, содержат одну, две или три пары колёс и используются для изменения частоты вращения шпинделя или подачи (см. рис.).
Смотреть что такое «ГИТАРА СТАНКА» в других словарях:
ГИТАРА (станка) — ГИТАРА станка, узел металлорежущего станка для уменьшения или увеличения скорости подачи. На валах гитары устанавливают сменные зубчатые колеса, подбор которых расширяет возможности регулирования скоростей движений, создаваемых станком … Энциклопедический словарь
гитара — ы, ж. guitarre f.<, исп. guitarra. 1. муз. Китара. 1719. // Перспектива. Арлекин видя Гитарру, взял оную, и стал на ней играть. Ит. ком. 347. Вечерком одна с гитарой Пела, сидя под окном. Мур. Ст. 197. Какие чувствия вливаешь, Гитара! в душу… … Исторический словарь галлицизмов русского языка
ГИТАРА — станка узел металлорежущего станка для уменьшения или увеличения скорости подачи. На валах гитары устанавливают сменные зубчатые колеса, подбор которых расширяет возможности регулирования скоростей движений, создаваемых станком … Большой Энциклопедический словарь
гитара — ы; ж. [исп. guitarra] Струнный щипковый музыкальный инструмент с корпусом резонатором в виде восьмёрки и с длинным грифом (впервые появилась в Испании в 13 в.). Семиструнная, шестиструнная г. Оркестровая г. Электронная г. Петь под гитару.… … Энциклопедический словарь
Dormi amore, la situazione non è buona — Dormi amore, la situazione non è buona … Википедия
Трансмиссия — (силовая передача) в машиностроении совокупность сборочных единиц и механизмов, соединяющих двигатель (мотор) с ведущими колёсами транспортного средства (автомобиля) или рабочим органом станка, а также системы, обеспечивающие работу… … Википедия
Marry the Night — «Marry the Night» Сингл Леди Гаги … Википедия
24 апреля — ← апрель → Пн Вт Ср Чт Пт Сб Вс 1 2 3 4 … Википедия
Клинских, Юрий Николаевич — Юрий (Хой) Клинских Основная информация Полное имя Юрий Николаевич Клинских … Википедия
Устройство токарного станка по металлу
Токарные станки по металлу, в общей своей массе, имеют примерно схожую компоновку — схему расположения узлов. В этой статье мы перечислим и опишем основные узлы, принцип их работы и назначение.
Основными узлами являются:
Основные узлы токарного станка по металлу
Видео-урок об устройстве токарных станков по металлу
Станина
Основной неподвижной частью станка является станина, состоящая из 2 вертикальных рёбер. Между ними находятся несколько поперечных перекладин, обеспечивающих жёсткость и неколебимость статора.
Станина располагается на ножках, их количество зависит от длины станины. Конструкция ножек-тумб такова, что в них могут храниться необходимые для работы станка инструменты.
Верхние поперечные рейки станины служат направляющими для передвижения по ним суппорта и задней бабки. Сравнивая схемы станков, легко заметить, что в некоторых конструкциях используются направляющие 2 видов:
Передняя бабка
Детали, расположенные в передней бабке служат для поддержки и вращения заготовки, во время её обработки. Здесь же находятся узлы, регулирующие скорость вращения детали. К ним относятся:
Передняя бабка отдельно от станка
Основная деталь передней бабки в устройстве токарного станка – шпиндель. С правой его стороны, обращённой в сторону задней бабки, есть резьба. К ней крепится патроны, удерживающие обрабатываемую деталь. Сам шпиндель устанавливается на два подшипника. Точность работ, выполняемых на станке, зависит от состояния шпиндельного узла.
Коробка скоростей вид сверху
В передней бабке находится гитара сменных шестерен, которая предназначается для передачи вращения и крутящего момента с выходного вала коробки скоростей на вал коробки подач для нарезания различных резьб. Наладка подачи суппорта осуществляется путем подбора и перестановки различных зубчатых колес.
Шпиндель
Маловероятно, что ещё можно встретить устройство токарного станка по металлу с монолитным шпинделем. Современные станки имеют полые модели, но это не упрощает требований предъявляемых к ним. Корпус шпинделя должен выдерживать без прогибов:
Особые требования предъявляются к шейкам, на которые устанавливаются в подшипники. Шлифовка их должна быть правильной и чистой, шероховатость поверхности не более Ra = 0,8.
В передней части отверстие имеет конусную форму.
Подшипники, шпиндель и ось должны при работе создавать единый механизм, не имеющий возможности создавать лишних биений, которые могут получаться при неправильной расточке отверстия в шпинделе или небрежной шлифовке шеек. Наличие люфта между подвижными частями станка приведут к неточности в обработке заготовки.
Устойчивость шпинделю придают подшипники и механизм регулировки натяга. К правому подшипнику он крепится посредством расточенной, по форме шейки, бронзовой втулки. Снаружи её расточка совпадает с гнездом на корпусе передней бабки. Втулка имеет одно сквозное отверстие и несколько надрезов. Крепится втулка, в гнезде передней бабки гайками, накрученными на её резьбовые концы. Гайки крепления втулки используются для регулировки натяга разрезного подшипника.
За изменение скорости вращения отвечает коробка скоростей. Справа к шкиву присоединяется зубчатая шестерня, справа от шкива шестерня насажена на шпиндель. За шпинделем имеется валик со свободно вращающейся втулкой с ещё 2 шестернями. Через шейку, закреплённому в кронштейнах валику, передаётся вращательное движение. Разный размер шестерней позволяет варьировать скорость вращения.
Перебор увеличивает количество рабочих скоростей токарного станка вдвое. Строение токарного станка по металлу с использованием перебора позволяет выбрать среднюю скорость между базовыми. Для этого достаточно перекинуть ремень с одной передачи на следующую или установить рычаг в соответствующее положение, в зависимости от конструкции станка.
Шпиндель получает вращение от электродвигателя через ременную передачу и коробку скоростей.
Механизм подачи
Механизм подачи сообщает суппорту необходимое направление движения. Задаётся направление трензелем. Сам трензель находится в корпусе передней бабки. Управление им происходит посредством наружных рукояток. Кроме направления можно изменять и амплитуду движения суппорта при помощи сменных шестерней разного количества зубьев или коробки подач.
В схеме станков с автоматической подачей имеются ходовые винт и валик. При проведении работ высокой точности исполнения используется ходовой винт. В остальных случаях – валик, что позволяет дольше сохранить винт в идеальном состоянии для выполнения сложных элементов.
Суппорт
Верхняя часть суппорта – место крепления резцов и другого токарного инструмента, необходимого для обработки различных деталей. Благодаря подвижности суппорта резец плавно перемещается в направлении, необходимом для обработки заготовки, от места, где суппорт с резцом и располагался в начале работы.
При обработке длинных деталей ход суппорта вдоль горизонтальной линии станка должен совпадать с длиной обрабатываемой заготовки. Такая потребность определяет возможности суппорта передвигаться в 4 направлениях относительно центральной точки станка.
Продольные движения механизма происходят по салазкам – горизонтальным направляющим станины. Поперечная подача резца осуществляется второй частью суппорта, передвигающейся по горизонтальным направляющим.
Поперечные (нижние) салазки служат основой поворотной части суппорта. С помощью поворотной части суппорта задаётся угол расположения заготовки относительно фартука станка.
Фартук
Фартук, как и передняя бабка, скрывает за своим корпусом необходимые для приведения в движение механизмов станка узлы, связывающие суппорт с зубчатой рейкой и ходовым винтом. Рукоятки управления механизмами фартука вынесены на корпус, что упрощает регулировку хода суппорта.
Задняя бабка
Задняя бабка подвижная, она используется для закрепления детали на шпинделе. Состоит из 2 частей: нижней – основной плиты и верхней, удерживающей шпиндель.
Задняя бабка в разрезе
Подвижная верхняя часть движется по нижней перпендикулярно горизонтальной оси станка. Это необходимо при точении конусообразных деталей. Через стенку бабки проходит вал, он может поворачиваться рычагом на задней панели станка. Крепление бабки к станине производится обычными болтами.
Индивидуален по своей компоновке каждый токарный станок, устройство и схема могут несколько отличаться в деталях, но в малых и средних станках такой вариант встречается наиболее часто. Компоновки и схемы тяжёлых больших токарных станков отличается в зависимости от их назначения, они узкоспециализированные.
Один из способов автоматизации работы на токарном станке — электронная гитара
Электронная гитара для токарного станка представляет собой узел, который направлен на уменьшение или увеличение скорости вращения или подачи. Обеспечивают возможность смены частоты вращения дополнительные зубчатые колеса, их может быть несколько пар (от 1 до 3).
Что это такое, функционал
Заводские токарные станки обычно довольно тяжело настраиваются для смены шага. Изменение подачи и нарезания резьбы получается выполнить только с помощью сменных шестерен. Задача требует большого количества времени — от получаса для замены и настройки деталей.
Блок для «электронных шестерен» позволяет:
Конструкция
Электрогитары для станков состоят из:
Вращение, которое производит первая шестерня, сидящая на выходном валу передней бабки, передается на последующие зубчатые колеса, откуда импульс переходит на входной вал коробки подач.
На Aduino
Технические характеристики
Плюсы и минусы
Среди достоинств устройства следует выделить:
К недостаткам электронной гитары для токарного станка можно отнести:
Как правильно подключить?
План подключения электрической гитары, следующий:
Настройка электронной гитары:
Электронная гитара для токарного станка довольно удобный инструмент для мастеров, которые ценят свое время и хотят добиться высокого качества и производительности труда. При грамотном подходе к сборке данного устройства удастся добиться превосходного эффекта в автоматизации производства.
Управление токарным на Atmega или «электронные шестерни».
Всем привет, давно я здесь не отмечался.
Итак, имел я значит токарный станочек настольный, китайский и самый бюджетный,
все бы ничего, но реализация гитары (блока шестерен) сделана так же по дешману. Если стоят шестерни привода подачи, то чтобы нарезать резьбу надо все шестерни переставить, да еще зазоры выдержать, короче один раз можно, потом надоедает.
Было решено внедрять так называемые «электронные шестерни». Про них есть очень большая тема на профильном сайте чипмейкер. Принцип работы прост, энкодер находящийся на шпинделе станка замеряет положение патрона с точностью до сотых градуса.
Ардуина считает и передает информацию на шаговый мотор привода продольной подачи.
Таким образом мы имеем мыслимый и не мыслимый шаг подачи, хоть синхронной, хоть асинхронной, а также мыслимые и не мыслимые резьбы.
Чтобы резать в автоматическом режиме на обоих приводах есть электронные упоры.

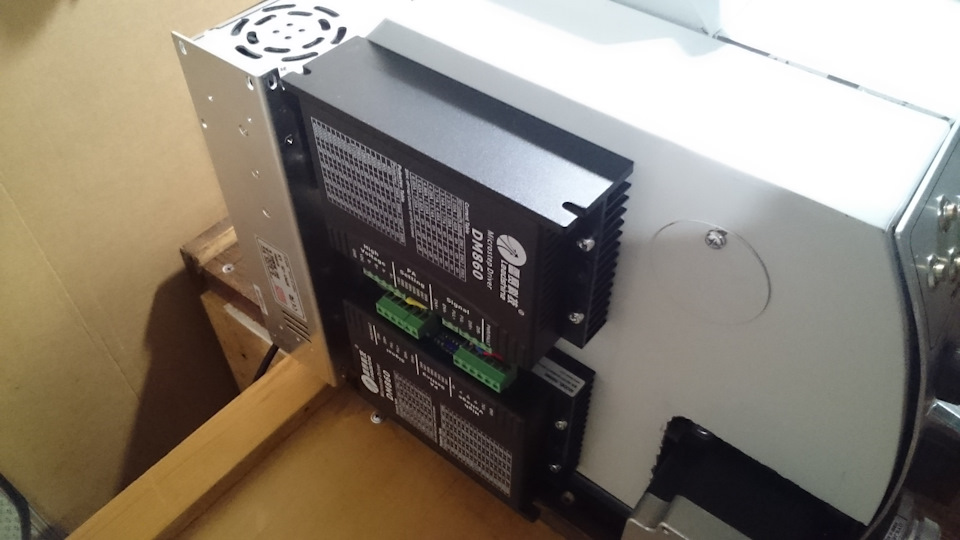

Моторы работают от драйверов и блока питания, ардуина и остальная электроника от своего блока питания.
Для увеличения возможностей электроники поставлен мотор и на поперечную подачу.
Таким образом появились и новые возможности, а именно: любая резьба в автоматическом режиме, любые подачи с любым количеством проходов в автомате, любые конусы, черновые шары, ну и делилка на любой угол на шпинделе.

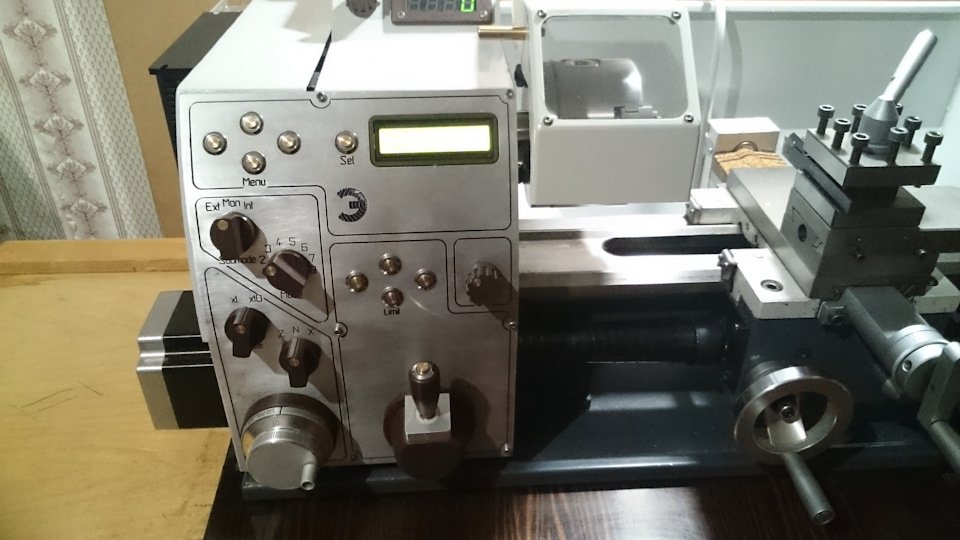

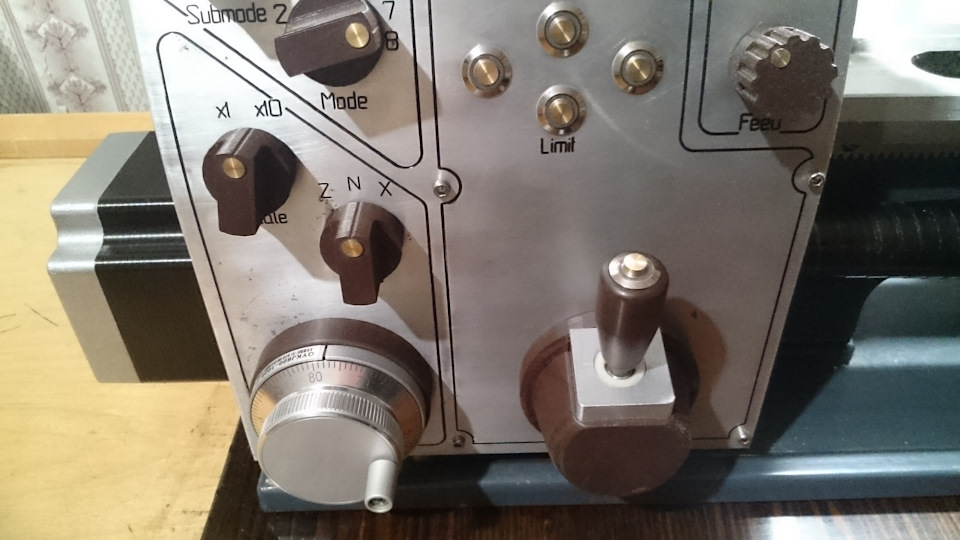

Управляется это все пультом управления.

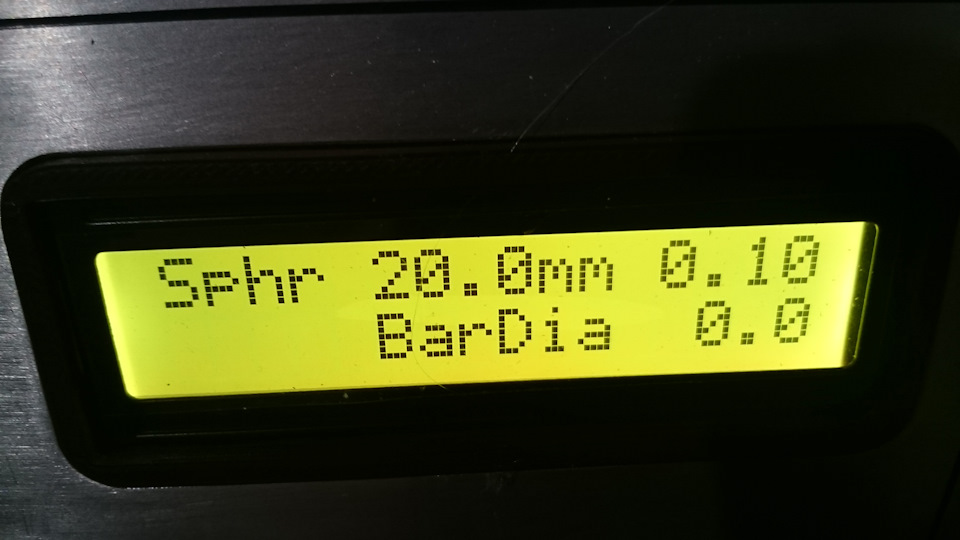

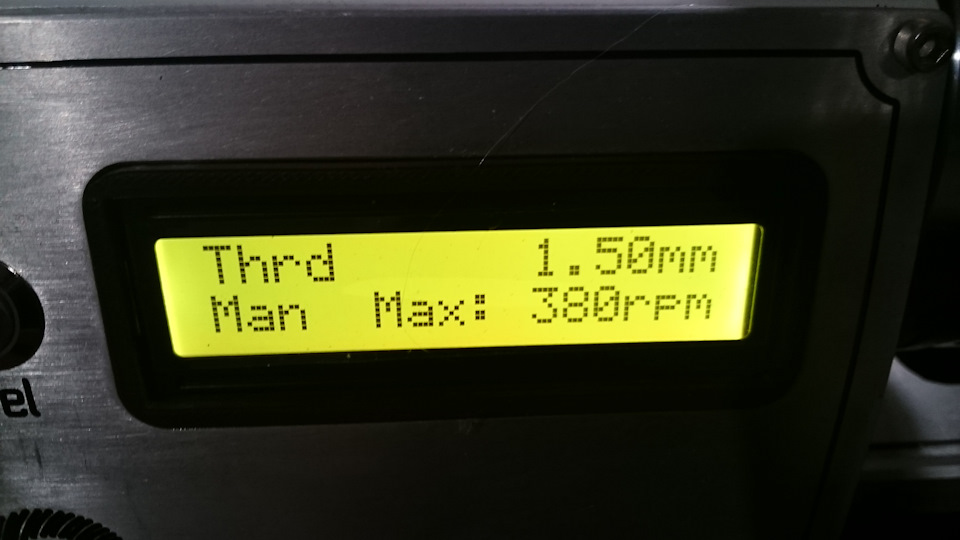

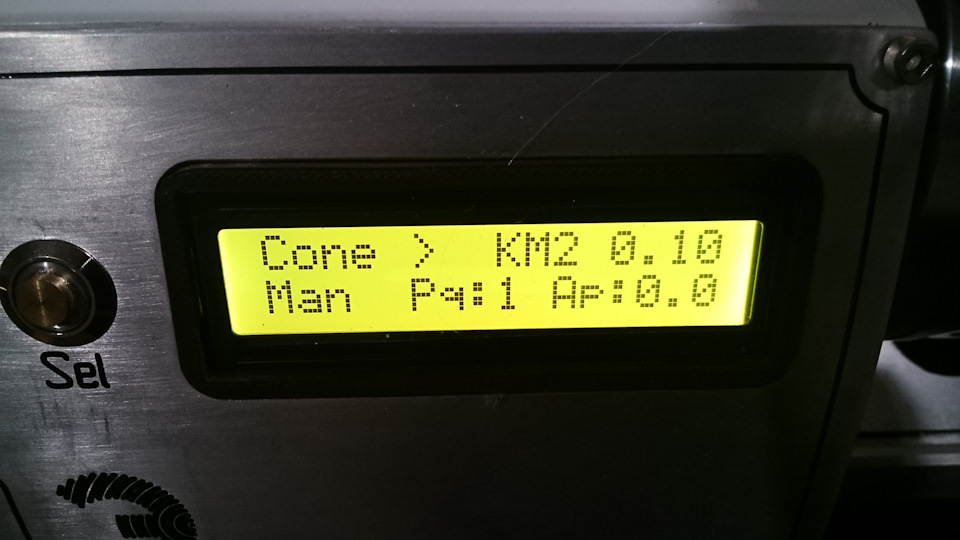

Фото некоторых режимов.

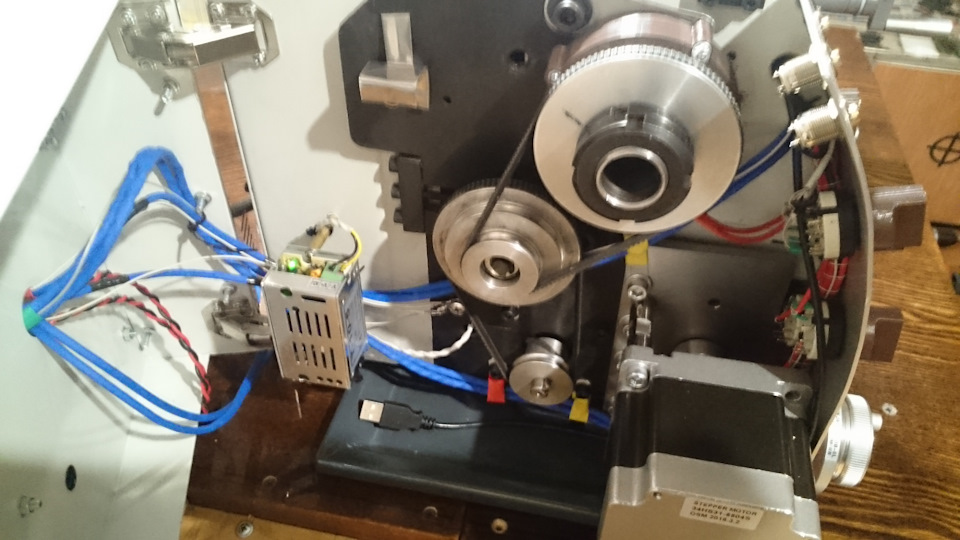

Электроника вся спрятана в станок, имеется ввиду ардуина и плата расширения. Если у кого возникнет интерес, то это все можно посмотреть в видео.

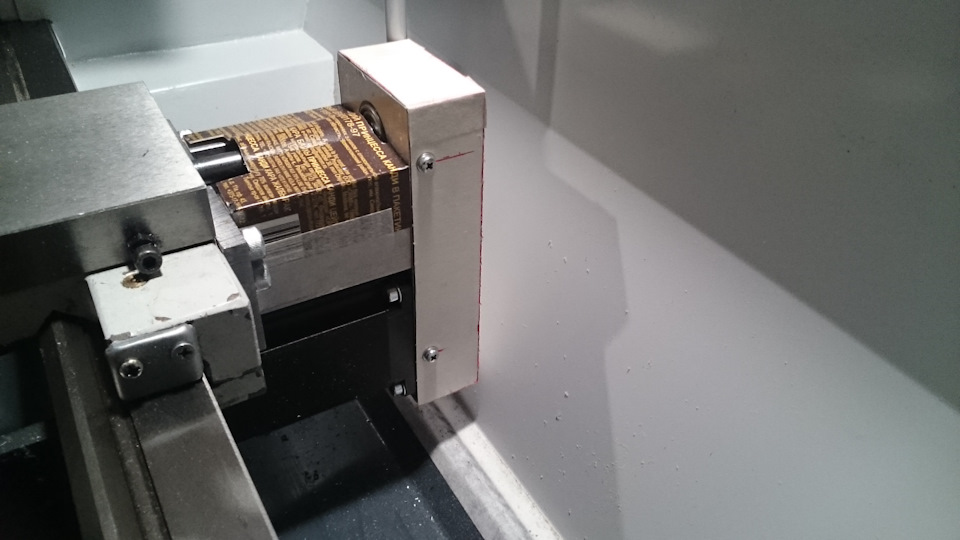

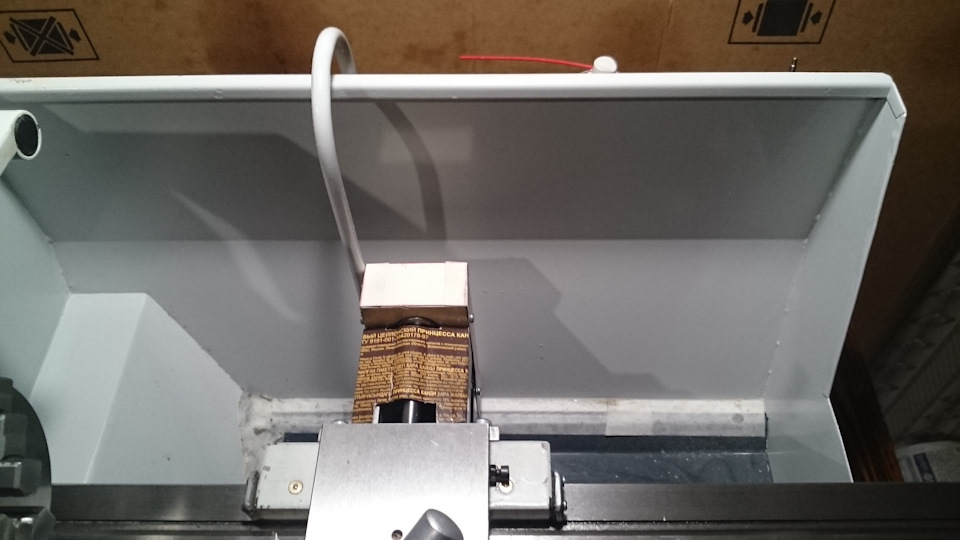

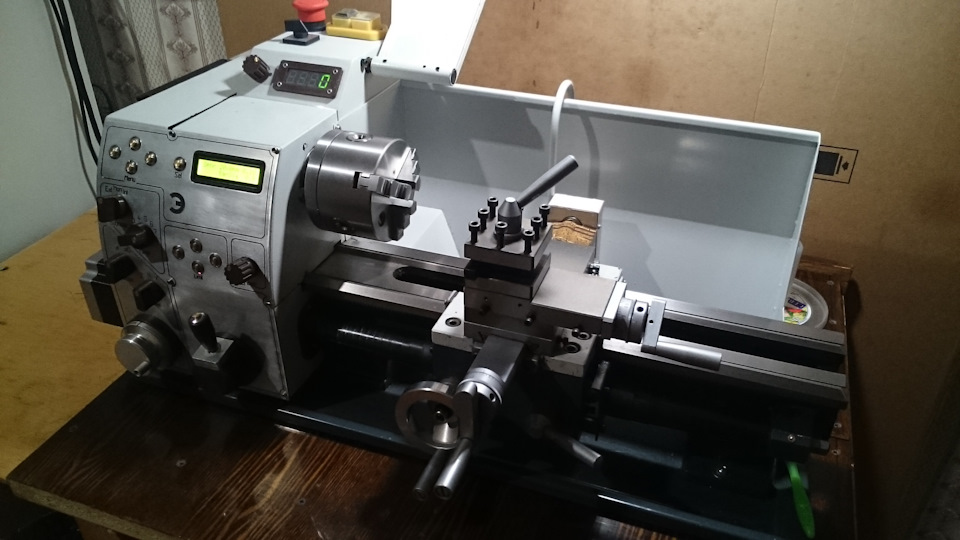

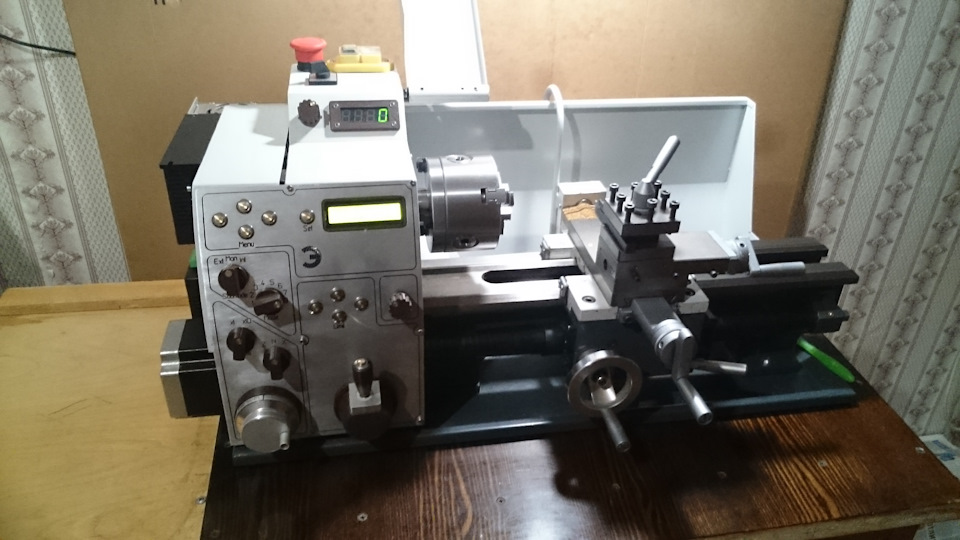

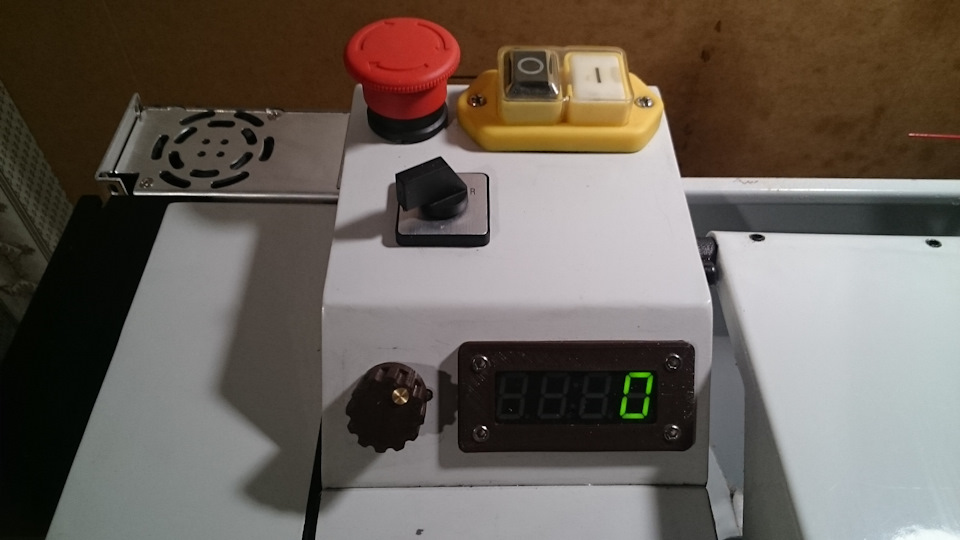

Ну и несколько фото.
Если возникнут вопросы, готов на все ответить. Всем хорошего настроения.
Комментарии 10
Доброго дня. Где это все можно приобрести? И примерная стоимость набора? Спасибо.
Наборов нет, все отдельно покупалось на али.
А как насч5т скетча?
На счет скетча все нормально, на www.chipmaker.ru/topic/97701/ в свободном доступе.
Это все с чипмейкера взято?
Шикардос! Хочу тоже на свою ТВху сделать электронную гитару. Шестерни зло менять. Но вот только на вашем станке есть место разгуляться сзади шпинделя, у тв4 очень сложно надежно зацепиться без «малой крови». Хотя есть вариант повесится на ведущую шестерню которая гитару крутит, но нужно считать пер. число.
Несколько вопросов:
Шаговик, я так полагаю, имеет прямую передачу на ходовой винт? В каком режиме работает шаговик? (полушаг, микрошаг?)
Что за тип шагового двигателя? Не пропускет ли шаги под нагрузкой?
И какого типа энкодер? Оптический? Датчик холла? Если не сложно его название напишите?
Шаговые имеют прямые передачи на винт, микрошаг 4, 800 тиков на оборот. Можно задать в программе любой шаг, но 4 в моем случае оптимально. Мотор на продольную нема 34, 45 кг. На поперечку нема 23, 23 кг.
Нагрузка на пропуск шагов настраивается в программе, можно любой двиг под любой винт настроить. Энкодер оптический из принтера, на сайте чипмейкер есть список принтеров откуда можно выдрать энкодер, но можно и купить готовый на али.
Добрый день. Не перезальете ссылку на энкодер? Эта мимо ведет.
Изучаем токарный станок по металлу: строение механизмов, основные детали, части и узлы
Первый в истории человечества механический токарный станок был изобретен в XVIII веке отечественным умельцем А.К.Нартовым. Уникальность его состояла в наличии суппорта — революционного устройства, освобождающего руки рабочего. Сегодня на токарных станках обрабатывается до 70% всех металлических деталей. Это один из самых востребованных видов промышленного оборудования. Постепенно обычные станки вытесняются оборудованием с числовым программным управлением, более эффективным и точным.
Устройство токарного станка
Чтобы лучше понять принцип работы оборудования изучим строение его главных механизмов:
Передняя бабка металлообрабатывающего станка представляет собой металлическую деталь, обычно из чугуна, в которой располагается переключатель скоростей и главная рабочая часть — шпиндель. На бабке крепится болванка будущей детали. Коробка скоростей принуждает деталь вращаться. Основной компонент передней бабки — это вал в виде металлической трубки — шпиндель. Вал оканчивается резьбой особого размера для крепления патрона (используются поводковые, а также кулачковые типы) либо планшайбы, которая удерживает деталь. Здесь же находится прорезь в виде конуса для установки переднего центра. В шпинделе есть сквозное отверстие, сюда вставляют прут при необходимости его обработки. Для вращения шпинделя в передней бабке установлены подшипники, движение передается заготовке. В обычных станках используются подшипники скольжения, а в скоростных — роликовые или шариковые (качения). Именно от правильного движения шпинделя зависит точность обработки детали на станке.
Подшипники не должны иметь люфта, работать легко и равномерно, удерживать шпиндель крепко и устойчиво. Два подшипника обеспечивают надежное крепление и вращение: задний и передний.
На внешней стороне стойки находится переключатель скоростей и информационная таблица. В таблице разъясняется, в какое положение устанавливать переключатель, чтобы получить требуемую скорость (число оборотов за минуту) вращения шпинделя.
Переключение скоростей производится после полной или частичной остановки инструмента, иначе зубчатые колеса передачи быстро выйдут из строя.
Гитара сменных колес это устройство, контролирующее характер шагового движения при нарезке резьбы. Каждый тип нарезки соответствует определенному набору зубчатых сменных колес. Такой механизм можно обнаружить на токарно-винторезном оборудовании старого образца. Он управляет движением резцедержателя.
Коробка подач — одна из основных частей механизма передачи, которая от шпинделя подает движение на суппорт. На этом участке скорость кручения движущихся элементов меняется, благодаря чему суппорт передвигается с необходимой скоростью в поперечном или продольном направлении.
Фартук — преобразовывает вращение вала хода в движение суппорта в обоих направлениях.
Станина (подставка) — основание машины, обычно выполняется из тяжелого металла (чугуна). Крепится на пару толстых столбов. Верхние части подставки — пара гладких рельс и пара направляющих в виде призмы, по ним перемещаются задняя бабка и суппорт.
Задняя бабка нужна чтобы закрепить свободный конец крупной детали из металла во время работы. На нее крепятся и дополнительные инструменты, например, сверла.
Задняя бабка может быть с обычной или крутящейся встроенной серединой. Встроенную крутящуюся середину используют в механизмах для ускоренного резания.
Короб с электрическими частями содержит кнопки, рукоятки и тумблеры для пуска и остановки металлообрабатывающего станка, электромотора, управления устройствами подач и оборотов, надзора над устройством фартука.
Кроме перечисленных частей в механизме токарного станка могут применяться хомуты, цанги, планшайбы, оправки, люнеты. Не в каждом станке присутствуют описанные выше части. Так, в станках для нарезки резьбы на детали нет коробки подач, вместо нее работает гитара и зубчатые колеса. У других устройств узел подач состоит из пары механизмов.
Технические характеристики и принцип работы
Независимо от устройства, станок характеризуется несколькими показателями:
В крепления на задней бабке устанавливается инструмент, которым будет производиться обработка детали. Бабка перемещается по рельсам станины на расстояние, определяемое длиной обрабатываемой заготовки. Суппорт располагается между передней и задней бабками, во время работы каретка двигается по рельсам и перемещает резак вдоль заготовки. Устройство резцедержателя зависит от металла детали и степени нагрузки на инструмент. Если работа не слишком сложна, достаточно будет одиночного держателя. На токарных станках современных моделей обычно устанавливают головки резцов. Это достаточно устойчивое устройство, способное удержать до четырех инструментов одновременно.
В качестве двигателя используется электрический мотор с ременной передачей. Ремень идет от двигателя к шкиву токарного станка, основное внимание следует уделять его натяжке, обеспечивающей хороший ход. Ремень изготавливается из брезентовой ленты, прорезиненной ткани или другого прочного материала.
Видео о том, как правильно выбрать токарный станок по металлу:
