Гибкие связи. Укрепление стен во время строительства. Применение гибких связей.

Разделы каталога:

Строительные компании используют укрепляющие конструкции во время кладки стен из кирпича. Применять качественный, проверенный материал важно, чтобы сооружение было крепким. Покупка и использование этих элементов стали постоянными в практике отечественного строительства. Относятся они к европейским стандартам возведения стен. Во время сооружения соединяют облицовочный слой со стеной, делая конструкцию крепкой. Низкая стоимость способствует использованию гибких связей в нужной мере. Приобрести их можно в Нижнем Новгороде, сколько необходимо для вашего строительства.

Понятие гибких связей

Специальные элементы, используемые в совокупности с утеплителем во время кладки трехслойных стен с кирпича, также могут применяться для газобетонных двухслойных конструкций. Их основная роль в креплении. С их помощью соединяются элементы строительных материалов. Выглядят они как длинные стержни с утолщениями на кончиках, чтобы фиксировать кладку.

Строители с их помощью могут создавать воздушные зазоры. Для этого необходимо купить в «Стройшанс НН» основную конструкцию вместе с дополнительными фиксаторами из пластика. Существуют детали разной длины, в зависимости от необходимости, ширины стены. Чтобы подобрать нужный размер, наносится маркировка на изделие. Надпись указывает на:

Как дополнительную функцию, с помощью применения гибких связей строители обеспечивают поверхности защиту от коррозии строения.

Основными характеристиками выделим:

Их устойчивость проверена многими строителями на возведенных конструкциях.

Последствия установки гибкой связи для кирпичной кладки

Количество необходимых элементов определяют до начала строительства. Чтобы стена была возведена правильно, нужно использовать около 4 штук гибких связей на 1 квадратный метр. Если возникают зазоры, швы и другие детали, количество деталей возрастает.

Их применение помогает утеплить и сделать крепче стены. В холодную погоду, при сильном ветре они не будут пропускать холодный воздух. Существует определенная технология кладки, при которой эти детали должны быть плотно зафиксированы. Поэтому сперва работники монтируют теплоизоляционный слой, лишь потом устанавливают гибкие связи. После выполнения этой работы нужно подождать, пока слои сцепятся, что замедляет строительные работы.

Покупка материалов

Чтобы стены были крепкими, нужно купить гибкие связи для кирпичной кладки, цена которых низкая. Проконсультировавшись со специалистами, можно подобрать наиболее подходящие по параметрам варианты.

Для строительства действительно теплого, крепкого сооружения важно использовать гибкие связи. С их помощью ваш дом станет крепче, безопасней и теплей. Используются они во время закладки трехслойных, несущих кирпичных стен. Предлагаем стеклопластиковые и монолитные изделия от ведущих компаний. Это фиксирующие детали разных размером от 300 мм. Приобрести качественный материал можно в интернет-магазине «Стройшанс НН», который находится в городе Нижний Новгород.

Оформляйте заявку на сайте. Доставка непосредственно с завода по Нижегородской области по всем регионам России. В любое время года почувствуйте комфорт и надежность своего дома!

Источник

Гибкие связи: полный обзор

Облицовочный кирпич стал очень популярным материалом для отделки фасадов домов в Казани. Такое архитектурно-строительное решение предполагает качественную связку всех компонентов конструкции, в которую входят непосредственно стена, прослойка утеплителя и сам облицовочный материал. И лучшим вариантом решения проблемы, как оптимально скрепить все эти слои между собой, служат именно гибкие связи для кирпичной кладки.

Что представляют собой такие крепления?

Внешне гибкие связи выглядят как стержни длиной 20-60 см с рифленой поверхностью. Назначение этого строительного материала заключается в том, чтобы обеспечить крепление облицовки сквозь утеплитель к несущей стене. Таким образом, получается облицовка с высокими показателями прочности и устойчивости.

При выборе размера гибких связей необходимо опираться на исходное проектное решение. К примеру, для здания высотой не более 12 м применяется толщина 4 мм. Стержень с такой толщиной способен удерживать вес до 900 кг. При большей высоте здания применяют изделие, имеющее толщину 6 мм, способное удерживать до 1100 кг. В любом случае, стержень должен применяться таким образом, чтобы он надежно удерживалась внутри шва.

Конструктивные особенности

К данной статье приложены фотографии, на которых вы видите, как выглядят гибкие связи для кирпичной кладки. Эти изделия имеют круглое сечение и утолщения из других материалов на каждом конце, которые служат анкерами для фиксации внутри швов кладки.

За счет песчаного напыления происходит отличная адгезия (скрепление) связей со строительным раствором. К тому же, таким образом обеспечивается дополнительная защита, необходимая материалу. Ведь связи подвергаются щелочному воздействию бетона, приводящему к коррозии. Воздушное пространство между слоями обеспечивают пластиковые защелкивающиеся фиксаторы.

Основные характеристики

Название этого материала произошло от его основного свойства – стержни могут менять свою форму и деформироваться без ущерба для надежности материала. Поскольку гибкие связи способны трансформироваться, это обеспечивает прочное скрепление всех слоев стены вне зависимости от перепадов температур в Казани.

Гибкие связи помогают сохранять целостность всей конструкции, подстраиваясь под деформацию стен здания. Количество изгибов не имеет значения, стержни остаются целыми все время, к тому же в условиях низкой теплопередачи они не создают мостиков холода. Существенное отличие этого материала от кладочной сетки заключается в том, что гибкие связи более долговечные и гораздо более прочные. Здание с таким видом отделки является более надежным.

Разновидности изделий

Гибкие связи для газобетона бывают двух разновидностей, отличающихся друг от друга по материалу и составу крепежей:

Нормы нагрузок, которые должна выдерживать получаемая конструкция, указаны в стандартах DIN 1053-1. Соблюсти указанные требования можно, применяя анкеры длинной не более 25 мм с отогнутой частью. Базальтовые гибкие связи при отделке облицовочным кирпичом рекомендуется брать длиной 9 см с песчаными анкерами. При выборе стержней из нержавейки для надежности лучше использовать изделия, имеющие длину 5 см и волнистое окончание.

Технология облицовки с применением гибких связей

Перед началом работ всегда составляется проектно-сметная документация, в которой определяется необходимое количество и способы расположения гибких связей для облицовки кирпичом.

Сколько стоят гибкие связи?

Безусловно, на цену изделия влияет производитель и материал, из которого оно изготовлено, количество необходимого набора элементов, его качественные характеристики. Однако гибкая связь является бюджетным и доступным вариантом крепления кирпичной или газобетонной кладки с высокими показателями надежности. Если говорить точнее, то средняя цена изделия составляет около 10 руб., что даже при покупке большого количества необходимого материала позволит достичь существенной экономии без ущерба для прочности здания.

Источник

Гибкие связи для кирпичной кладки – правила монтажа

В современном строительстве ими пользуются для соединения фасадов сооружения с облицовочным кирпичным слоем через утеплительный материал. Главной задачей элементов из трехслойной кирпичной конструкции является фиксация утеплителя внутри фасада и создание непрерывного вентиляционного зазора перед облицовочной поверхностью. Гибкие связи для кирпичной кладки выдерживают движения облицовки по отношению к внутренним стенам. Так как в момент эксплуатации здания внутренние стеновые поверхности, обращенные в помещения, подвергаются стабильному воздействию температурного режима, а наружные поверхности в большей степени находятся под влиянием атмосферных факторов, никаких изменений со стенами в комнатах не происходит. А вот наружная кирпичная кладка геометрические размеры меняет. Все возникающие подвижки воспринимаются гибкими связями.

Классификация

За счет использования гибких элементов сохраняется целостность сооружения, создается препятствие для появления трещин.

Строительные элементы используются при строительстве классических кладок из кирпичного камня, газоблока и облицовочного стройматериала. Известно несколько разновидностей гибких связей для кирпичной кладки.

Из базальта

Наиболее распространенный вариант, полностью снимающий проблемный вопрос в виде «мостика холода» благодаря собственной характеристике – низкому уровню тепловой проводимости. Отличается высоким уровнем пожарной безопасности, имеет неплохой показатель прочности на изгибания и вырывания. Базальтовые элементы отличаются малым весом, дополнительные нагрузочные воздействия на фундаментную основу не создают.

Из стали

Для изготовления используется углеродистый сплав, обладающий отличной упругостью и прочностью на растяжение. Исходное сырье относят к группе ферромагнетиков, поэтому гибкие связи из углеродистой стали способны образовывать магнитное поле. С целью защиты от образования коррозии каждый элемент покрыт специальным защитным составом.

Из стеклопластика

По своим характеристикам материал немного уступает базальтовому. Он менее упруг, но имеет достаточную прочность на растягивание, не покрывается ржавчиной. За счет использования композитных компонентов данная категория гибких связей в полной мере гарантирует отсутствие опасного для организма человека магнитного поля и блуждающих токов.

Пластиковая связь обладает низким уровнем теплопроводности.

Из металла

Анкер для кирпичной кладки из нержавеющего металла менее гибкий по сравнению с аналогом из базальта. Из недостатков отмечают высокий показатель проводимости тепла и электричества. Его используют при монтировании теплоизоляционного слоя и вентиляционных систем монолитных конструкций. Анкер прекрасно гнется, противостоит растягиванию и появлению коррозии.

Стержень не формирует мостик холода.

Плюсы и минусы

Строители чаще всего пользуются композитными связями, отличающимися целым рядом достоинств. К ним относятся:

К сожалению, определенные недостатки тоже имеются:

Если указанные недостатки весомые, то используют гибкие связи из нержавеющего металла или углеродистой стали.

Как произвести раcчеты

Чтобы выбрать оптимальную длину гибких связей для облицовочной кирпичной кладки, следует уточнить тип конструкции – будет ли она иметь зазор для вентилирования.

Для стены с вентиляционным участком длину связи определяют следующим образом. К зоне анкеровки внутренней стены прибавляют толщину утеплительного материала и четыре сантиметра зазорного участка для вентилирования. К полученному значению добавляется девять сантиметров – участок анкеровки внешнего облицовочного слоя.

Кроме того, для кладки из кирпичного камня с зазором под вентилирование используют специальные фиксаторные приспособления, удерживающие утеплительный материал и изготовленные из ударопрочного и морозоустойчивого сырья. Используют такие фиксаторы из расчета по одному на гибкую связь.

Если в стене вентиляция не предусматривается, то из указанной формулы исключается четырехсантиметровый зазор.

Помните, что пространство для вентилирования способствует выведению излишней влаги, продлевая эксплуатационный срок фасадных стен.

Многие застройщики интересуются, сколько необходимо приобрести гибких связей, чтобы надежно соединить облицовочный слой с несущими стенами. Количество соединительных элементов должно оказаться оптимальным, и зависит оно от определенных факторов.

Для стены сооружения, высота которого не превышает пяти уровней, используют пять связей на каждый квадратный метр площади. При строительстве более высоких сооружений указанное количество увеличивается до семи элементов.

Как правило, установка связей выполняется с интервалом, равным трем облицовочным кирпичам. На угловых участках, около дверей и окон, на верхнем кладочном ряду, около деформационного шва на каждый погонный метр добавляют не менее трех анкеров. В этом случае монтаж связей выполняется на каждый камень.

Число гибких связей указывается в проектной документации, но, если доступ к ней отсутствует, количество элементов рассчитывается самостоятельно. Кстати, при закупке небольшой запас никогда не помешает.

Монтаж

Для нормального функционирования гибких связей придется в момент проведения монтажных мероприятий неукоснительно выполнять рекомендации специалистов. Немаловажное значение отводится определению точного количества связей на каждый квадрат площади, выбор правильного материала.

Алгоритм работ по установке гибких связей выглядит следующим образом:

Фундаментная основа внешних стен представлена металлической арматурой и бетоном. Ее размещают по всему периметру в подготовленную траншею, заглубляя на тридцать – сорок пять сантиметров. Над поверхностью грунтового состава высота основы должна быть не менее двадцати сантиметров.

Устройство гибких связей для облицовочного кирпича и газобетонного блока имеет определенные различия. Под кирпичную кладку пользуются стандартными схемами.

На квадратный метр площади устанавливают пять анкеров, утапливая их в кладочные швы. Если выполняется утепление минерализованной ватой, то интервал между связями увеличивается до полуметра. В случае использования для утепления пенополиуретана, шаг установки по отношению к длине стенки составляет двадцать пять сантиметров, в высоту он может не превышать или соответствовать размеру утеплительной плиты. В качестве дополнения монтируются армирующие элементы на углах, вдоль деформационных швов, вокруг оконных и дверных проемов, у парапетов. Необходимо учесть, что горизонтальные швы несущих стен не всегда совпадают с рядами облицовочного материала. В подобных ситуациях гибкая связь размещается вертикально и замазывается кладочным раствором.

В случае устройства армирования в газобетонной или газосиликатной стене, на каждый квадрат участка устанавливают не менее пяти связей. Монтаж выполняется параллельно по отношению к швам облицовочного материала. Для его осуществления в газоблочной стене перфоратором устраивают отверстия сантиметрового диаметра, длина которых – не менее девяти сантиметров. Тщательно очистив их от пыли, устанавливают гибкие связи с интервалом в полметра, все тщательно обмазывают раствором.

Шаг установки по высоте и длине для каждого вида гибкой связи одинаков. Следует помнить, что в газобетонных стенах тоже рекомендуется устраивать дополнительные армирующие связки, как и в кирпичной стенке. Устраивая дополнительное армирование, шаг расстановки связей разрешается сократить до тридцати сантиметров. В этом случае промежуток между проемным участком и армопоясом составит шестнадцать сантиметров по высоте лицевой стенки и двенадцать – в длину.

Заключение

Гибкая связь применяется при строительстве любого сооружения. С ее помощью обеспечивается безопасная эксплуатация конструкции, повышается показатель прочности стен, увеличивается их эксплуатационный период. Если соблюдать все особенности и правильно подбирать стержни для выполнения армирования, конструкцию вполне возможно смонтировать собственными силами. Так вы сэкономите финансовые средства и получите неплохой результат.

Источник

Применение гибких связей для газобетонной стены и облицовочного кирпича

Способы крепления облицовочного кирпича

Достаточно часто используют шурупы для крепления облицовочного кирпича, так как это наиболее простой и недорогой способ фиксации материалов. Покупаются самые длинные шурупы по дереву которые есть на рынке. Плюс этого метода в быстроте и надежности соединения.

Если стена имеет достаточно большую площадь, применение дополнительных креплений необходимо, иначе фундамент может повести или деформируется сама стена.

Использование в перевязке рядов сетки или прутьев через 3-5 рядов обязательно в любом случае!

Требуется ли усиление проемов?

Довольно хрупким материалом является газобетон; крепление облицовочного кирпича в случае работы с проемами должно происходить особым образом, так как требуется их усиление. Если не сделать этого, облицовка со временем треснет, для предотвращения этого при строительстве в швы между облицовочными кирпичами закладывают небольшой металлический прут, диаметр которого составляет 5 мм. Расстояние может быть разным, в зависимости от того, какая ширина кладки применяется. Соединяются элементы благодаря точечной сварке и применению профилированного прута с таким же сечением

Важно, чтобы после монтажа прута шов был заделан герметично

Крепление облицовочного кирпича к стене можно производить при помощи металлических уголков, которые крепятся на анкера или саморезы, предназначенные для газобетона. Для того чтобы стало возможно уложить элемент, к пеноблокам прикрепляются специальные консоли. После такого обрамления над оконными и дверными проемами размещают стремена, позволяющие создать каркас необходимой жесткости. Это наиболее современный способ, ранее применялась широкая бетонная балка, которая устанавливалась над проемом.

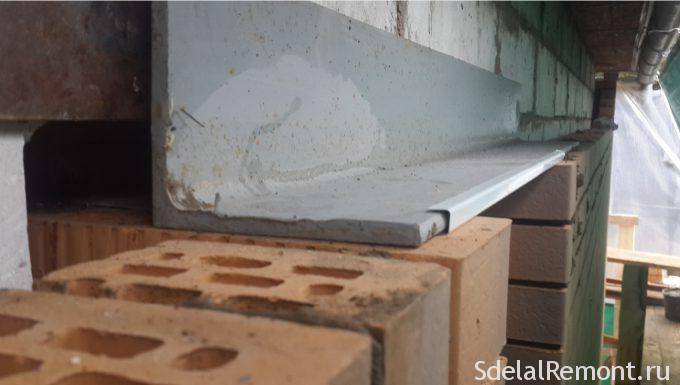

Крепление металлического уголка для жесткости

Крепление при помощи штырей

Достаточно часто крепление облицовочного кирпича с газобетоном происходит при помощи штырей из арматуры. Устанавливать их нужно каждые 5 рядов кирпичной кладки.

Крепление на шттырях

Можно делать усиление чаще, но не рекомендуется реже, штыри должны находиться друг от друга в 1 метре. Кроме этого, между блоками укладывают металлические пруты, которые должны выступать на 10 см из блоков.

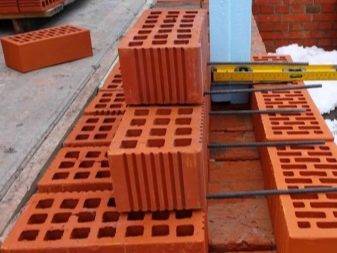

Крепление облицовочного кирпича в газобетон при помощи арматурных штырей нужно начинать уже с первого ряда кирпичей. Небольшим сверлом делают отверстие, после забивают ребристую арматуру.

Чтоб конструкция лучше держалась, делаем небольшой горезонтальный уклон. После этого перекрывают следующие ряды и таким образом создают надежную обвязку из арматуры. Этот недорогой, но требующий больших физических усилий метод.

Что такое гибкие связи

Качество строительных работ зависит от использования вспомогательных материалов. Продукция представлена элементами из металлического сплава, стеклопластика и базальтопластика, которые предназначены для стен с основанием из таких материалов:

Технология строительства предусматривает применение крепежных элементов для армирования кладки. При правильном монтаже анкерные соединения наделяют несущую стену прочностью, обеспечивают армирование, предотвращающее появление трещин усадки.

Связующие элементы проектируют из коррозионностойких металлов и полимеров. Стеклопластиковые анкеры соответствуют требованиям Государственного стандарта. Крепежные детали позволяют осуществить армирование кирпичной, деревянной стены, бетонных блоков.

Гибкая связь для создания двойной кирпичной кладки при установке в кладочные швы облицовочного кирпича и несущей стены.

Гибкая связь из базальтопластика ГАЛЕН БПА 6-ГАЗОБЕТОН предназначена для выполнения работ по возведению стены из облицовочного штучного кирпича после окончания работ по возведению несущей конструкции коробки здания.

Если строительство «коробки» дома и выполнение работ по облицовке дома разносятся по времени, иногда при возведении стен изначально закладывают гибкие связи с тем, чтобы через какое-то время, при возведении слоя облицовочной кладки, их использовать.

Но это неправильно, поскольку предугадать расположение швов в облицовочной кладке нереально, и элементы придется подгибать и изгибать, что в первую очередь, либо уменьшит вентиляционный зазор, либо гибкая связь зайдет на меньшее расстояние в шов облицовочного кирпича.

Уменьшение величины вентиляционного зазора приведет к его нерабочему состоянию, что есть плохо. Также плохо то, что связь будет обеспечивать недостаточную прочность сцепления с облицовочной кладкой.

Поэтому если Вы собираетесь выполнять работы по облицовке фасада клинкерными кирпичом ПОТОМ, то нет никакой необходимости закладывать гибкие связи в процессе возведения несущей стены, а использовать специальные гибкие связи для работы по готовому основанию.

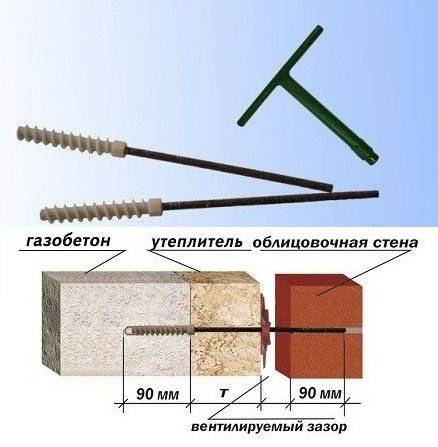

Данная базальтовая гибкая связь ГАЛЕН 6-ГАЗОБЕТОН предназначена для установки в несущее основание из материала с повышенной пористостью: газобетонных блоков или пенобетонных блоков..

С одной стороны базальтовая гибкая связь имеет специальную гильзу — пластиковый дюбель, который сперва устанавливается в газобетонный блок, а затем в него ввинчивается связь. С другой стороны данная базальтовая гибкая связь имеет песочное покрытие, которое имеет превосходное сцепление с кладочным раствором облицовочной кирпичной кладки.

Предварительно в планируемом месте установки элемента, в газобетонном блоке сверлится отверстие 10 мм и длиной 10 см, (немного шире и длиннее гильзы). Затем удаляются продукты сверления и вкручивается гильза анкера в отверстие.

В отличие от стальных аналогов, базальтопластиковая гибкая связь не сгибается, но гораздо эффективнее воспринимает динамические нагрузки при эксплуатации двойной кирпичной кладки. Плюсом базальтопластика также является и его инертность к щелочам и кислотам. Также гибкая связь из базальтопластика не образует мостиков холода в конструкции стены.

На глухой стене, в среднем, они ставятся с шагом 500 мм как по горизонтали, так и по вертикали, что составляет около 4-5 штук на м2.

Если стена подразумевает вынос облицовочной кладки на 120-150 мм, то в горизонтальном сечении элементы следует ставить с шагом 250 мм, что составит расход 6-7 штук/м2.

Если облицовочная кладка отступает от несущей стены на 150-200 мм, то шаг базальтовой гибкой связи уменьшается, и в среднем следует ставить их с горизонтальным шагом в 250 мм, и с вертикальным в 150-200 мм (каждый второй ряд), что составит в расходе около 9-10 шт/м2.

Дополнительно на углах, около оконных и дверных проемов, около температурных деформационных швов, следует устанавливать элемент в каждый третий кирпич облицовочного слоя.

Ассортимент базальтопластиковых гибких связей ГАЛЕН БПА 6-ГАЗОБЕТОН

Гибкие связи Гален продаются в упаковках по 1000 штук. Складские позиции могут быть отгружены поштучно. Позиции, поставляемые под заказ отгружаются кратно упаковке.

Складские позиции, наличие товара уточняйте по телефону у консультантов.

Внутренние стены строения всегда имеют практически идеально стабильную температуру, из-за того, что на них не влияют внешние погодные условия. Однако, облицовочная (наружная) стена легко может нагреваться в тёплое время до + 700 градусов Цельсия, охлаждаться в зимний период до минуса 400 градусов. Такие температурные перепады между внутренней и внешней стеной приводят к тому, что изменяется геометрия внешней облицовки.

Гибкие связи в этот момент позволяют сохранить целостность конструкции и избежать трещин. Армирующие анкеры отлично гнутся, выдерживают растяжение и обладают высокой коррозионной стойкостью. Эти стержни не создают мостиков холода при низкой теплопроводности. Такие характеристики позволяют добиться высокой надёжности и длительного срока эксплуатации здания.

Конструкция представляет собой фигурный стержень из металла длиной от 20 до 65 см. Эти детали позволяют связать между собой все элементы стены, в том числе и облицовочный кирпич и газобетон. Размер выбираемой связки зависит от строительных особенностей, применённых при возведении конкретного здания. Так, для домов не выше 12 метров рекомендуют использовать стержни с сечением в 4 миллиметра. Для более высоких сооружений, подходят металлоконструкции с сечением в 6 миллиметров.Гибкая связь также имеет на обоих концах утолщение, выполненное из металла. Это необходимо для более надёжного крепления конструкции, так как они играют роль анкеров, которые прочно фиксируются в швах кирпичной кладки. Песчаные крепежи отлично сочетаются с раствором, применяемым для устройства швов между кладкой. Он обеспечивает крепкую фиксацию гибкой связи. Стены дополнительно защищаются от коррозии.

Строительный элемент применяют для стен с классической кирпичной кладкой, газоблоков и облицовочного кирпича. Производится несколько видов стержней.

Базальтовые

Этот композитный материал обладает небольшим весом и при этом выдерживает высокую нагрузку. Такую продукцию, например, производят в России под торговой маркой «Гален». Она имеет самый низкий вес и не создаёт дополнительной нагрузки на фундамент дома.

Стальные

Изготавливаются из углеродистой стали и обладают высоким уровнем защиты от коррозии. Наиболее популярны у профессиональных строителей гибкие связи Bever производства Германии. Для защиты от ржавчины покрываются специальным составом из цинка.

Стеклопластиковые

Лишь немногим уступают базальтовым стержням по некоторым характеристикам. Так, они менее упруги, но обладают хорошей прочностью на растяжение. Не подвергаются коррозии.

Металлические

Изготавливаются из нержавеющей стали. Эти гибкие связи способны образовывать мостики холода, поэтому их применяют только с утеплителем.

Выбор того или иного вида материала зависит от конкретных условий, в которых будет производиться монтаж, а также от компонентов, контактирующих с обвязкой.

Гибкие связи для облицовки конструкций из газобетона

Современный газобетон – очень хороший теплоизолирующий материал. Но при всех достоинствах у этого материала есть один недостаток – он не эстетичен. Поэтому любое строение, выполненное из газоблоков, требует дополнительной облицовки. Для этих работ часто используют кирпич. Кладка из декоративного материала совершенно меняет внешний вид здания, придает ему законченность и красоту.

Раньше облицовку крепили к стене тонкими прутами арматуры, но наука шагнула далеко вперед. Теперь для соединения облицовочного слоя со стеной здания используют базальтопластиковые анкеры. Пока что этот наноструктурированный материал не имеет аналогов на строительном рынке.

Гибкие связи представляют собой стержни с круглым сечением и диаметром 6 мм с нанесенным на всю поверхность песчаным напылением. Для закрепления в газобетонном блоке один их конец снабжен винтовым анкером, который, раскрываясь при вкручивании, крепко удерживает связь в стене. В зависимости от способа применения длина их варьируется от 180 до 350 мм.

Какой бы высокой теплоизоляцией ни обладал газобетон, в наших климатических условиях дополнительный слой утеплителя не помешает. Между кирпичной облицовкой здания и стеной из газоблоков оставляется свободное пространство, часть которого по желанию заполняется утепляющим материалом.

Гибкая арматура используется для объединения всей конструкции в одно целое. Она выполняет сразу несколько функций:

При большой прочности и крепости композитную арматуру можно изгибать, что позволяет размещать ее между разноуровневыми швами в двойной кладке. При неравномерной усадке конструкций из газоблоков или фундамента в анкерах «Гален», в отличие от металлических стержней, не возникает деформирующее напряжение, могущее разрушить конструкцию.

Благодаря песчаному напылению, достигается отличное сцепление штырей с раствором, диаметр связей не нарушает толщину кладочного шва, что положительно сказывается на внешнем виде облицовки.

Гибкие связи из композитной арматуры устойчивы к щелочной среде кладочного раствора, имеют высокую прочность на разрыв (в 3 раза крепче металлических), ну и, наконец, они надежны, долговечны, просты в установке и прослужат на своем месте не одно десятилетие.

Достоинства базальтопластиковых креплений для газоблоков

Длина стержней из композитной арматуры подбирается в зависимости от выбранного способа монтажа облицовки. Их четыре:

Если планируется применение изоляции с зазорами, то понадобятся самые длинные стержни. Расчет подходящего размера производят по формуле: 90 + Т + 40 + 90, где:

В продаже можно найти анкера из композитной арматуры длиной от 150 до 450 мм. Диаметр стержней — 4 или 6 мм, более толстые выбирают для облицовки стен задний высотой от 12 м.

Анкера из гибкой композитной арматуры, предназначенные для крепления кирпича к газобетону, имеют маркировку вида: БПА 250-6-П. Расшифровка:

Варианты оформления концов:

Работу по созданию облицовки поверх газобетонных блоков производят при температуре воздуха не ниже 0С. В комплект креплений входят монтажный ключ, груша для прочистки отверстий, для утеплителя пластиковые фиксаторы. Порядок монтажа:

1. Нанести на стены разметку под сверления с шагом 500 мм по высоте и ширине. Ряды располагают строго параллельно будущим швам кирпичной кладки. Дополнительные связи устанавливают на углах, в районе деформационных швов, по периметру проемов. На 1 м2 стены должно приходиться не менее 4 анкеров.

2. Дрелью со сверлом диаметром 10 мм высверлить в газоблоках отверстия. Их глубина должна быть на 10-15 мм больше длины стержня.

3. Грушей выдуть пыль из сверлений.

4. Вставить анкера на всю глубину отверстия. Если выбран тип с дюбельной гильзой с одной стороны, то в газобетон вставляют именно ее.

5. Ключом ввинтить связи до упора.

6. Если запланирован монтаж утеплителя, то его крепят на установленные анкера и прижимают специальными пластиковыми фиксаторами.

7. Заделать песчано-цементным раствором все щели.

8. Начинать класть кирпич можно лишь после высыхания цемента, иначе возможно расшатывание.

9. Свободные концы закладывают в кладочные швы. Минимальная глубина — 9 см.

Стоимость гибких связей для облицовочного кирпича зависит от производителя, материала, вида, длины и диаметра. Они продаются упаковками по 1000 штук.

Примерная стоимость базальтопластикового анкера, руб/шт:

Связи из композитной арматуры или стали необходимы для надежной фиксации облицовочной кирпича к несущей стене из газоблоков. Анкера этого типа пригодны для создания многослойного утепления за счет возможности монтажа изоляционного материала (пенополистирола, минваты) и вентилируемого зазора.

Композитные материалы

Строительные элементы производятся из базальта. Этот композит характеризуется легкостью, низкой упругостью, способностью выдерживать оптимальные деформации и вес. Стеклопластиковые изделия уступают базальтовым по некоторым параметрам.

Достоинства и недостатки

Технические и эксплуатационные параметры вспомогательных элементов зависят от материала, используемого для их изготовления. Металлические связующие элементы имеют высокую теплопроводность. Их применение связано с необходимостью установки дополнительной изоляции. Композитные анкеры характеризуются низкой проводимостью тепла.

У стеклопластиковых деталей этот показатель составляет 0,48 Вт/м², а металла — 56 Вт/м². Изделия из стеклопластика имеют высокую устойчивость к коррозии, агрессивному влиянию раствора. Гибкие композитные связи в 2,5 раза прочнее металлических конструкций, отличаются меньшим весом. Их использование является экономической целесообразностью.

Благодаря низкому весу конструкционные детали не воздействуют дополнительно на кладку. Изделия отличаются хорошей сцепляемостью с раствором, используемым при кладке стены. Недостатки применения этих конструктивных элементов включают в себя низкую огнеустойчивость.

Композитные стержни не могут использоваться в строительстве зданий с повышенными требованиями к огнестойкости. Детали не предназначены для установки вертикальной арматуры, применяются только для горизонтального монтажа.

Выбор стержней зависит от особенностей объекта строительства. Если перечисленные недостатки использования композитных деталей преобладают, то применяются связи из нержавеющей и углеродистой стали.

Особенности подбора и применения

Размер конструкционных элементов выбирается с учетом толщины соединяемых слоев, а стоимость зависит от диаметра, длины и материала, используемого для их изготовления. Гибкие связи используются для соединения фасадной стены со слоем облицовочного материала через теплоизоляционный слой.

Назначение 3-слойной конструкции состоит в удерживании тепла и обеспечении вентиляции. Для определения длины анкерного соединения нужно учитывать конструкционный тип стены

Если проектом строительства предусмотрен вентиляционный зазор, то при расчете принимаются во внимание такие параметры:

При отсутствии пространства для циркуляции воздуха из расчета исключают его толщину. Воздушный зазор регулирует влажность кирпичной кладки.

Как выложить облицовочный кирпич над окном

При облицовке клинкерным кирпичом построенного дома, часто обстоит вопрос, как обойти окно и состыковаться с окном поскольку есть зазок между стеной и кладкой. Конечно есть замудренные готовые решения крепления кирпича вокруг окна, но учитываю их стоимость и количество окон получается дорого.

Просто решить вопрос примыкания окна и кирпичной кладки получилось используя металлический уголок 120х120х9 мм и на заказ согнутый лист металла. Данный способ позволил сразу получить готовый результат. Пожалуй, это оказалось самым простым решением устройства верхнего откоса для обрамления окна при облицовке кирпичом уже построенного дома

Получился готовый уличный верхний откос, что позволило спрятать уголок к закрыть щель в кирпичной кладкеУстановка уголка над окном установка откоса одновременно с кирпичной кладкойИзогнутый уличный откос для примыкания к окну

Если у Вас есть свои способы перекрытия оконного проема поделитесь в комментариям. На этом прощаюсь, удачи в строительстве!

Виды связей для кирпича

По способу монтажа подвижные соединения делят на два типа:

Что касается материала, допускается применение анкеров двух типов: стальных либо из композитных пластиков.

Металлические анкера делают в виде полос или гибких стержней. Нередко на одном конце у них нарезана резьба для завинчивания в пластиковую пробку-дюбель. Для изготовления применяют нержавеющую сталь либо защищают их слоем цинка. Чтобы улучшить соединение с кладкой, концы изгибают, делают волнистыми или рифлеными.

Пластиковые связи разделяют на:

Они имеют круглую форму диаметром 4-8 мм. Для улучшения сцепления пластиковые анкера покрывают слоем кварцевого песка. Некоторые модели для надежности дополнительно усиливают расширениями на концах. У других этому служит рифленая поверхность наподобие периодической арматуры. Пластиковые связи выпускают штучными или бухтами, нарезая отрезками нужной длины непосредственно на строительной площадке.

У связей из металла важный недостаток — высокая теплопроводность. Они образуют «мостики холода», снижая теплотехнические качества кладки. К плюсам можно отнести большую морозостойкость и жаропрочность. Но главное — сталь является проверенным временем материалом, используется на стройке не одну сотню лет.

Благодаря этим качествам, применение композитных гибких связей сегодня на порядок более востребовано.

Как правильно монтируют связи?

1. Первый способ наиболее простой: устройство стенки ведут одновременно с лицевой кладкой, размещая анкера между швами газоблоков. Такой метод характерен для стен без дополнительного утепления или где предполагается использование засыпных материалов. При этом работы наименее затратны, поскольку не требуют подмостей, а выполняются изнутри здания.

2. При втором способе сначала проводится монтаж основной стены, в швы которой закладываются анкера с выпуском наружу. После на выступающие стержни надевают плиты утеплителя. Для надежности их крепят специальными шайбами, после чего размещают облицовку.

Сложность состоит в необходимости точной разметки как по шагу, так и по длине. То есть нужно добиться, чтобы анкер совпал со швами облицовки, а выступал достаточно для фиксации утеплителя и сопряжения с кладкой.

3. Облицовка уже готового здания. Сверлят отверстие, куда вставляют связь. Ее крепление обеспечивает клей или пластиковые дюбеля, куда стержни ввинчивают или «вщелкивают». Далее поступают, как во втором случае. Анкера устанавливают с шагом 50 см как по высоте, так и по ширине стены. Но если этого требует расположение швов — шаг может быть уменьшен.

Все описанное ранее больше относится к газобетонам естественного твердения с их толстыми швами. При материале автоклавной обработки в монтаже связей есть особенности. Такие блоки имеют высокую точность изготовления и тонкие швы, укладка стержней толщиной 5-6 мм в которые неудобна. Для установки используют специальные дюбеля.

Стоимость «штучных» связей колеблется в пределах от 5 до 60 рублей. Это зависит от производителя (более дорогие у известных брендов), материала, а также дополнительной комплектации анкера.

Удорожание возникает при необходимости использования связей особого типа, а также с дополнительной комплектацией крепежных элементов.

Условия выполнения работ

Монтаж гибких связей требует неукоснительного соблюдения технологии процесса, поэтому их количество и месторасположения определяется еще на этапе проектирования. Толщина слоя утеплителя и воздушной подушки определяют, какой длины понадобятся стержни. При этом обязательно учитывают глубину, на которую их погружают в несущую конструкцию. Она должна быть минимум 9 см. Возможность расшатывания стержней следует полностью исключить. Независимо от того выложена несущая стена газоблоком или кирпичом, ее нужно подготовить для монтажа. Этапы подготовительных работ следующие:

Основу для облицовочного кирпича, состоящую из арматуры и бетона, помещают в траншею по всему периметру несущих стен на глубину 300—400 мм. Его высота над уровнем земли и толщина должны быть не менее 200 мм.

Монтаж гибких связей для кирпичной кладки

Для кирпичных стен обычно достаточно 4 стержня на 1 квадратный метр. Размещают их в швах. При использовании в качестве утеплителя минеральной ваты расстояние между ними делают 50 см, пенополиуретана или пенополистирола — шаг по длине стены 25 см, по высоте — может быть равен размеру плиты, но не должен превышать 100 см. Дополнительно гибкие связи понадобится установить у деформационных швов, оконных и дверных проемов, на углах и у парапета здания. Расстояние между ними 30 см. В случае несовпадения горизонтальных швов несущей стены и облицовочной кладки, во внутреннем слое ставят стержень в вертикальный. Затем его тщательно заделывают цементным раствором.

Установка для газобетонных конструкций

При облицовке стен из газосиликата зачастую на 1 квадратный метр используют 5 стержней. Фиксируют их параллельно швам облицовочной кладки. Для этого в стене из газобетона предварительно высверливают отверстия диаметром 1 см и глубиной не менее 9 см, очищают их от пыли, вкручивают стержни на расстоянии 50 см друг от друга и заделывают раствором. Промежуток как по вертикали, так и по горизонтали одинаковый. Дополнительные гибкие связи при облицовке конструкций из газобетона также нужны. Располагают их так же, как для кирпичной кладки. Шаг делают 30 см, промежуток между проемами и гибкими связями по высоте здания 16 см, по длине — 12 см.

Источник
