Чистка клапана EGR
При диагностике выдавала ошибку P0400 — ошибка рециркуляции отработанных газов. «Чек» не горел. Насколько я понял данная ошибка возникает в большинстве случаев из-за неправильной работы клапана ЕГР. Сначала я почитал форумы и решил его заглушить. Разобрал его и вынул шток толкателя клапана. Но после его отключения начались какие-то провалы при наборе скорости. Поразмыслив и начитавшись различных отзывов решил все-таки оставить все как есть.
Поставил перед собой задачу почистить клапан ЕГР.
Как оказалось к этому клапану не так и легко подобраться, и находится под сгустком трубок. Сначала нужно слить антифриз. Я правда не сливал, поэтому грамм 300 у меня вылилось на землю. Потом снимал корпус воздушного фильтра. К одному болту можно нормально дотянуться, а вот со вторым нужно повозиться, т.к. мешает подлезть трубка с антифризом. Для этого я немного приспускал трубку охлаждающей жидкости, брал головку на 10 с удлинителем, и аккуратно ударом молотка насаживал на болт чуть-чуть. После этого болт поддался и открутился.
Еще нужно снять один шланг с самого клапана ЕГР. Ну затем через все эти трубки и провода вытянул его. Также перед снятием отсоединял разъем подводящих проводов к клапану и откручивал пластмассовую голову толкателя клапана на 4 болтах.
В конце смазал место хода клапана солидолом — не знаю поможет или нет, но хуже не будет. После очистке собрал все в обратной последовательности.
В добавок поменял фильтр рециркуляции картерных газов. Старый был пыльный и в масле. Его надо менять через 100 000 км. Новый стоит 4$. У меня не было времени заказывать его и я просто вырезал подходящего размера из губки для мытья посуды. По отзывам губка выдерживает нормально.
Проехал 5000 км. Периодически скидываю мелкие ошибки, ошибок по ЕГР не появлялось больше.
Чистка клапана EGR (мал клоп, да вонюч)
За последние полгода периодически, в среднем раз в месяц, начала выскакивать ошибка P0400. Особо проблем она не доставляла, лечилась простым сбросом ошибок. Но с приходом тепла периодически начали появляться пропадания тяги на низах (не, ну тяга конечно была, но блин не такая, как раньше. Да и то есть, то нет). Залез вечерком в форскан, есть там такая вкладка Тесты, где есть самодиагностика PCM на заведенном моторе. Ну и выдал он мне после проверки ошибку P1408 (Поток EGR выходит за диапазон программы самопроверки.Система EGR была признана неисправной в процессе проверки расхода EGR при KOER).
Пришлось очередной свой выходной посвятить копанию в тачке.
Снять клапан в принципе не очень сложно.
Скидываешь короб воздушного фильтра в сборе, дроссельную заслонку, я еще бонусом снял площадку с клапанами IMRC для облегчения доступа. Отводятся во все стороны всякие мешаюшие провода, трубочки и шланги, снимается клемма с клапана egr, вниз с него же сдергивается трубка охлаждения (с нее выльется много антифриза, так что аккуратно, делать всё строго на остывшей тачке). Шланг чем нибудь затыкается, далее с помощью головки на 10, воротков, карданчика и многочисленных проклятий в адрес недоинженеров форда откручиваются два болта.
В итоге перед нами ЭТО. Из-за грязи даже непонятно, что там внутри. Снимаем и откладываем в сторону верхнюю часть клапана, там электомагнитный толкатель, который давит на эту круглую площадку на фото ниже, и она уже открывает клапан, пуская газы из верхней камеры в нижнюю.
За 200к пробега клапан забился сажей так, что начал подклинивать.
Пришлось всё это вычищать карбклинером (ушла целая большая бутылка) и еще остатками какого то очистителя, а также выскабливать отверткой самые неприступные отложения. Чистились камеры, но самое главное это шток и сам клапан. По итогу времени на одну только очистку ушло около часа и очень-очень много карбклинера. Теперь внутри почти чисто, клапан не подклинивает, свободно и легко нажимается, даже на фото теперь видно внутренности)))
Также обязательно надо купить новую уплотнительную пластину (так как старую стопроцентно обратно не поставить, хотя можно конечно на герметик, но на мой взгляд это уже извращение)
Ну а дальше, сборка, доливка антифриза, и наслаждение ездой без провалов и ошибок
Отказ системы ЕГР!
Случилось преприятнейшее известие на 140000 км!))
Моя красавица внезапно выдала Chek =)
1я мысль была что это IMRC клапана, т.к. родные умерли и поставил от ВАЗ 2105…
Но машина бы тупила, а так наоборот даже, на низах резвее стала…
Долго не думая поехал на Белорусскую в Фаетон.
Там быстро определили по компьютеру, что умер клапан ЕГР, сказали что стоит он 7000 р. Но ещё сказали, что без него можно спокойно ездить сколько угодно, просто будет иногда загораться Chek, без каких-либо последствий для ДВС. В общем скинули ошибку и больше она у меня не выскакивала.
Итог: машина сама физически заглушила мне этот засоряющий дросель и коллектор клапан ЕГР. Предупредила, что это случилось, после скидывания ошибки — больше не говорила (мы и так знаем))))
Результаты впечатляющие: ощутимая тяга на низах и как следствие реальный расход уменьшился на 0,5 л/100 км.
А так же, кто говорит, что это вредно, я вам скажу — при вскрытии двигателя единственное что было там убито так это МС колпачки и всё. повреждена прокладка клапанной крышки и на 2мм вытянута цепь. И ВСЁ!
Так что глушите спокойно на бензиновых по крайней мере!)))
Через 15000 км — мне отключили его программно, вместе со катализатором.)
ОБНОВЛЕНИЕ 19.04.2016 (155300 км)
После кап.ремонта через 1000 км воскрес этот ЕГР и при вырезанном катализаторе душил машину капитально! После выдергивания штекера, машина по ощущениям раза в 2 стала бытрее. (тогда без катализатора на АИ-98, разгон до 100 км/ч за 10,8 с, сейчас явно быстрее)
Неисправность клапана EGR (ЕГР): Причина, признаки, ремонт и затраты
Вот почему к клапану ЕГР нужно относиться серьезно: мал да удал.
Если клапан ЕГР (EGR) перестает работать правильно, то в автомобиле могут появиться определенные симптомы явно указывающие нам на неисправность системы рециркуляции выхлопных газов. К нашему с вами счастью, чаще всего это не говорит о том, что пришла пора менять сам клапан. Во многих случаях мы можем самостоятельно все легко исправить сами.
Рециркуляция отработавших газов в дизельных и бензиновых двигателях
Это на первый взгляд может показаться нам немного странным, что выхлопные газы двигателя не всегда и не сразу выходят полностью через выхлопную трубу. На самом деле эти отработанные газы возвращаются обратно в двигатель. Этот технический трюк понижает температуру сгорания дизельного топлива, что впоследствии снижает образование такого вредного вещества, как оксид азота (NOx). Рециркулируемые выхлопные газы вытесняют свежий воздух во впускном канале, т.е. тот низкий уровень кислорода в выхлопных газах, а затем поглощают часть тепла сгорания в камере сгорания, в результате чего температура горения существенно снижается. В итоге образование вредного оксида азота резко падает.
Этот клапан EGR управляется с помощью вакуума. Когда клапан (внутри) открывается, то он освобождает путь для выхлопных газов во впускной канал.
В бензиновых двигателях тоже используется система рециркуляции выхлопных газов. Здесь возврат отработанных газов в двигатель служит для снижения расхода топлива автомашиной, поскольку дроссельная заслонка может быть дополнительно открыта за счет давления возвращенными выхлопными газами. Таким образом уменьшаются так называемые потери энергии при открытии дроссельной заслонки, а это способствует снижению расхода топлива и соответственно приводит к уменьшению уровня вредных веществ в самой выхлопной системе.
Внутренняя и внешняя рециркуляция отработавших газов
В двигателях внутреннего сгорания (ДВС), как правило, имеются две системы рециркуляции отработанных газов, т.е. – внутренняя и внешняя. Внутренняя система рециркуляция выхлопных газов двигателя не требует дополнительных компонентов, так как реализована самой конструкцией силового агрегата. Так, во время проектирования двигателей инженеры настраивают время выпуска клапанов таким образом, чтобы они оставались в начале такта впуска на некоторое время открытыми. В итоге часть ранее выпущенных выхлопных газов снова всасывается обратно в камеру сгорания.
При внешней же рециркуляции выхлопных газов отработавшие газы направляются во впускной канал через внешний трубопровод системы отработавших газов (система ЕГР-EGR). Во многих дизельных и некоторых бензиновых двигателях используется дополнительный охладитель EGR. Этот охладитель охлаждает выхлопные газы с помощью антифриза (охлаждающей жидкости), что существенно понижает температуру отработанных газов приводя не только к снижению расхода топлива, но и к существенному снижению уровня вредных веществ в выхлопной системе самого автомобиля (понижается температура горения).
Функция клапана рециркуляции ОГ (отработанных газов)
Клапан EGR обычно состоит из тарельчатого клапана или специальной задвижки. Этот клапан выпускает или препятствует движению выхлопных газов к впускному тракту двигателя.
С помощью датчиков, таких, как датчик массового расхода воздуха и датчик кислорода (лямбда-зонд), блок управления двигателем рассчитывает идеальное количество рециркуляции отработавших газов и соответственно, управляет клапаном рециркуляции выхлопных газов (клапаном ЕГР).
Механическое движение устройства клапана ЕГР обычно выполняется электропневматически или электрически с помощью сервомоторчика.
В некоторых моделях автомобилей клапан рециркуляции выхлопных газов оснащен также датчиком положения, который контролирует правильное открытие и закрытие заслонки или толкателя. Кстати, рециркуляция отработавших газов происходит только в области частичной нагрузки двигателя.
Клапан EGR- дефекты и симптомы
Часто клапан ОГ (EGR) покрывается смесью сажи и масла. На фотографии друзья вы можете видеть, как выглядит клапан рециркуляции отработавших газов после тысяч километров эксплуатации автомобиля.
Неисправность клапана EGR может проявляться по-разному. Вот признаки, которые могут указывать на неисправность клапана рециркуляции отработанных газов:
— При разгоне, автомобиль набирает скорость рывками.
— Колебания на холостом ходу.
— Потеря мощности двигателя.
— Появление на приборной панели значка «Check Engine» (Чек двигателя – аварийная программа работы двигателя).
— В выхлопных газах повышается уровень оксида азота.
— Черный дым из выхлопной трубы.
— Повышенный расход топлива.
Поскольку клапан EGR с его регулировочным механизмом находится в потоке выхлопных газов, то он является наиболее чувствительным компонентом системы рециркуляции отработавших газов. Из-за сажи, содержащейся в выхлопных газах, регулировочный механизм клапана рециркуляции отработанных газов с течением времени может начать работать неправильно.– клапан может перестать нормально открываться или закрываться.
Также этот клапан может загрязниться и из-за паров масла из маслоотделителя, которые в сочетании с сажей делают со временем свое злое дело.
В результате неправильной работы клапана ОГ в выхлопной системе может существенно вырасти уровень вредных веществ. Также может появиться и отсроченный отклик автомобиля при нажатии педали газа (отклик дроссельной заслонки). В том числе наиболее частый симптом неисправности клапана ОГ является,– сильная потеря мощности двигателя. Обычно это бывает тогда, когда клапан не может закрыться должным образом. Вместе с потерей мощности в этом случае в выхлопной трубе может появиться еще и черный дым, который образуется из-за отсутствия необходимой порции свежего воздуха при полной нагрузке.
Если клапан EGR (ЕГР) застрял при закрытом положении, то возможно, что при движении автомобиля вы просто не заметите никаких признаков его неисправности. Но если при этом виде неисправности взять и замерить уровень оксида азота, то вы сразу обнаружите его существенное превышение от нормы.
В том числе, загрязненный клапан ОГ (что также неизбежно означает загрязнение в системе впуска двигателя) может приводить и к увеличению расхода топлива. Кстати, иногда все эти признаки могут появляться лишь периодически (не постоянно), так как клапан ЕГР может восстанавливать свою функцию самостоятельно. Однако даже временные симптомы неустойчивости работы не следует игнорировать, поскольку это явно указывает на его неисправность. Что означает, что в ближайшем будущем проблемы с клапаном ОГ будут учащаться и рано или поздно это приведет к выходу данного клапана из строя.
Из-за клапана ОГ на «приборке» горит «Чек двигателя»
Еще одним признаком неисправности клапана EGR (ЕГР) является появление на приборном щитке ошибки двигателя («Чек двигателя»). Правда такое появление ошибки двигателя не обязательно связано с датчиком положения клапана рециркуляции отработанных газов, который обычно и обнаруживает в некоторых автомобилях неправильное положение клапана.
Неисправность в работе клапана ОГ могут обнаружить и другие датчики автомобиля, такие например, как датчики давления или температуры, которые могут передавать блоку управления двигателем противоречивые значения (данные) из-за отсутствия выхлопных газов в системе рециркуляции ОГ. В итоге мы наблюдаем, если датчики обнаруживают неисправность в работе двигателя, то на комбинации приборов автомобиля загорается контрольная лампа «Check Engine» («Чек двигателя «).
Также в памяти самого блока управления двигателем записывается сам код ошибки, который привел к появлению значка «Чек двигателя».
Так, в памяти компьютера при появлении значка «Чек двигателя» из-за неправильной работы клапана отработавших газов может появиться код ошибки который означает, что «Рециркуляция отработавших газов слишком низкая».
В том числе может появиться и такая ошибка, означающая, что «Утечка в системе впуска». Такая ошибка может появиться, когда клапан застрял в открытом положении. Правда, обратите друзья внимание на следующее, что иногда коды ошибок, связанных с отработанными газами, могут означать совсем другие неисправности в работе двигателя, которые никак не связаны с дефектами клапана EGR.
Можно ли эксплуатировать автомобиль с неисправным клапаном EGR?
Кратковременных признаков неисправности клапана рециркуляции отработавших газов, как правило, не следует опасаться. Но все-же, если из-за работы клапана ОГ на приборке появляется значок «Чек двигателя» и мотор уходит в аварийный режим работы, то вам нужно как можно скорее обратиться в технический центр для компьютерной диагностики всей системы, а также получить консультацию автослесаря.
Если в процессе диагностики выяснится, что клапан EGR застрял в открытом положении (распознается обычно потерей мощности при полной нагрузке двигателя), то это может привести к постоянной подаче в саму систему впуска отработанных газов. В итоге за пределами частичной нагрузки двигателя увеличивается и сама рециркуляция выхлопных газов, что приводит к неправильному впрыску топлива. Таким образом, при полной нагрузке двигателя происходит неполное сгорание топлива. Это в свою очередь приводит к чрезмерному образованию сажи, которая, например, в дизельном двигателе может засорить сажевый фильтр. В худшем случае неисправность клапана EGR, который заклинило в открытом положении, может привести к выходу из строя турбонагнетателя (турбины).
Причины неисправного клапана рециркуляции ОГ
В случае загрязнения клапана EGR (ЕГР) наиболее частой неисправностью является застревание механизма клапана в открытом или закрытом положении. И это является вполне естественным процессом. Ведь механизм клапана ОГ расположен в нефильтрованном потоке выхлопных газов, а это неизбежно рано или поздно приведет к его выходу из строя. Обычно клапан отработавших газов имеет достаточно большой ресурс службы. Особенно это касается старых автомобилей. Но что интересно, что в более современных автомашинах этот клапан EGR выходит из строя намного быстрее. Например, в прошлом на автомобилях клапан ОГ мог работать десятилетиями и спокойно прослужить, как минимум 200 тыс. километров. Но вот современные автомобили сегодня получили уже для себя новое программное обеспечение, которое настроено на более низкие уровни вредных веществ в выхлопной системе (в связи с новыми ужесточившимися экологическими нормами, принятыми недавно ЕС).
В итоге программное обеспечение в новых автомобилях способствует ускорению рециркуляции отработавших газов. Это делается для конкретного снижения выбросов оксида азота. Так что друзья запомните, что в современных автомобилях ресурс клапана ОГ стал существенно меньше, чем это было в старых авто.
Кроме того, к неисправности в работе клапана EGR могут привести и неисправные контакты штепселя электрической линии. Также причиной неправильной работы клапана ОГ иногда может стать повреждение внешней линии рециркуляции выхлопных газов. Так, к примеру, труба системы рециркуляции ОГ может просто повредиться и в ней могут появиться небольшие трещины. В том числе могут повредиться и резиновые уплотнения, которые непременно приведут к утечке отработанных газов. В конечном итоге система рециркуляции отработавших газов начнет работать неправильно.
Еще одна частая неисправность клапана ОГ связана с потерей масла в области головки блока двигателя. В этом случае пары масла, возникающие в результате горения, могут привести к загрязнению клапана EGR.
В этом случае очистка старого загрязненного клапана ОГ или его замена на новый целесообразна только в том случае, если причина появления паров масла была устранена. Не стоит забывать и о вакуумных шлангах, которые в случае их повреждения могут привести к неправильной работе клапана отработанных газов. Дело в том, что из-за повреждения шлангов будет происходить утечка вакуума, что приведет к помехе при открывании клапана EGR.
И наконец, неисправность работы клапана ОГ может быть вызвана сломанным датчиком массового расхода воздуха.
Очистка клапана рециркуляции ОГ
Если есть подозрение на неисправность клапана рециркуляции отработанных газов, то его следует проверить в первую очередь на возможное загрязнение. Если внутри клапана будут обнаружены тяжелые отложения сажи, то это явно будет указывать на возможную причину неправильной работы клапана EGR (ЕГР). К нашему с вами счастью, в большинстве случаев очистить клапан и вернуть ему работоспособность можно самому самостоятельно.
Перед вами клапан ЕГР на автомобиле Lexus IS 220d. Чтобы добраться до клапана ОГ для его очистки достаточно всего снять декоративную крышку сверху двигателя и готово.
Для этого необходимо воспользоваться спреем-очистителем предназначенным специально для очистки клапанов EGR и всей системы впуска двигателей. Как правило, такие очистители распыляются на клапан рециркуляции выхлопных газов и довольно-таки легко очищают его от грязи и сажи. Чаще всего очиститель клапанов ОГ распыляется при работающем двигателе (соблюдайте указания изготовителя!) с помощью шланга во впускной тракт двигателя. Тщательная очистка клапана и системы впуска двигателя обычно помогает решить проблемы неправильной работы системы рециркуляции ОГ.
Заменить клапан EGR или очистить,- Что лучше?
На некоторых двигателях клапан EGR легкодоступен. Но на многих автомобилях чтобы добраться до клапана ОГ, необходимо разобрать полмотора. В этом случае только один демонтаж клапана обойдется вам в кругленькую сумму. Особенно, если в клапане есть дефект и у вас нет ни какого выбора, кроме как демонтировать клапан с машины. Стоит здесь отметить, что если в вашей машине, для того чтобы добраться до клапана ОГ, придется демонтировать множество компонентов в подкапотном пространстве, то нет смысла проводить его очистку и т.п. работы. В этом случае целесообразнее будет установить просто новый клапан, поскольку при его очистке в будущем вам может снова понадобиться его демонтировать с машины, что опять будет связано с огромными денежными затратами.
Также обращаем ваше внимание на то, что при замене клапана EGR на новый во многих автомобилях может потребоваться заново прописать новый клапан в блоке управления двигателем при помощи компьютера. То есть по сути, нужно будет научить этот новый клапан работать именно так, как это было предусмотрено автопроизводителем.
Как вы уже поняли друзья, для настройки работы нового клапана необходимо специальное диагностирующее оборудование (компьютерный автомобильный сканер). Если у вас нет такого устройства, то после замены клапана ОГ вам придется обратиться в технический автоцентр.
Сколько стоит клапан EGR?
Во сколько же все-таки автомобилисту может обойтись замена старого клапана ОГ на новый? Здесь также все зависит от марки и модели автомобиля. Ведь помимо стоимости клапана рециркуляции отработанных газов нужно будет еще заплатить и за работу в техническом центре. Стоимость такой работ зависит от затрат времени при замене клапана. Если в вашей машине доступ к клапану легкий, то стоимость замены будет небольшой. Если же для демонтажа клапана ОГ необходимо разобрать половину двигателя в машине, то стоимость такой замены клапана обойдется уже в кругленькую сумму.
42. Изыди, сатана. Избавляемся от EGR.
Снова категорически всех приветствую!
Давно присматривался к означенной богомерзкой ереси, ибо дюже мешается она, как физически, так и морально. Особенно не нравился мне тот факт, что на трубке означенной богопротивной системы лежат электрические провода, в т.ч. и сильноточные.
Так вот, ковыряясь с потёкшим корпусом термостата, я постоянно матерился от этой трубки, которая мешалась. В какой-то момент моё терпение кончилось, и я решил избавиться от этой гадости.
Суть системы EGR очень удачно описал один из здешних участником.
Вот представьте себе, Вы сходили по-большому, выдав на-гора полный горшок дерьма. Так вот, Вы берёте столовую ложку этого дерьма, добавляете в готовящийся на плите суп, и кушаете. Конечная цель сего действа: в природу попадает на 1 столовую ложку дерьма меньше. Экология, мать её.
Примерно то же самое происходит и на авто. Чтобы двигатель не стошнило от целой столовой ложки дерьма, его подают не всегда, а уже в процессе еды, незаметно. Причём, чтобы поциент не уклонялся, и ни в коем случае не смел есть менее столовой ложки дерьма, это дело контролирует датчик по перепаду давления, создаваемом потоком дерьма по дросселирующему элементу трубы.

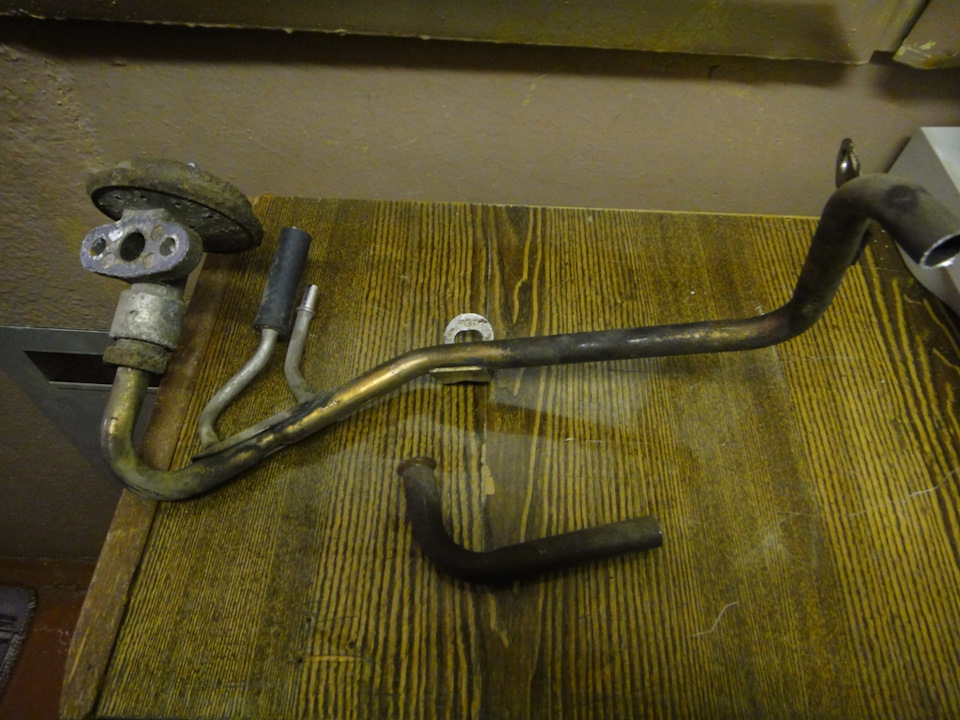

В общем, схема EGR на авто выглядит так: трубка от выпуска — дросселирующий элемент на трубке с датчиком перепада давления — пневматический клапан канала EGR — впуск. На пневматический клапан, вакуум подаётся с эл-пневмоклапана, который уже включается по команде компа. Такая 2-ступенчатая схема нужна потому, что усилие открытия клапана EGR большое, и эл-магнит потребовался бы очень мощный. А пневматический привод это делает без проблем.
Я попытался открутить накидную гайку на катализаторе. Неудобно шопипец. Не подлезть нормально ни рожковым, ни газовым ключом. От пневмо-клапана, штуцер трубки я открутить не смог тоже, прикипело, зализывает грани. Поэтому я открутил фланец пневмо-клапана от фланца трубки ко впуску, поднял всю трубку вместе с клапаном вверх относительно катализатора. Так удалось стронуть гайку на катализаторе, и уже открутить её руками.
Из под фланцевого соединения вывалилась самопальная прокладка, сделанная из жестянки пивной банки «Сраный мельник». Т.е. канал EGR уже был заглушен. То-то я ещё удивлялся, почему это трубка EGR всё время холодная.

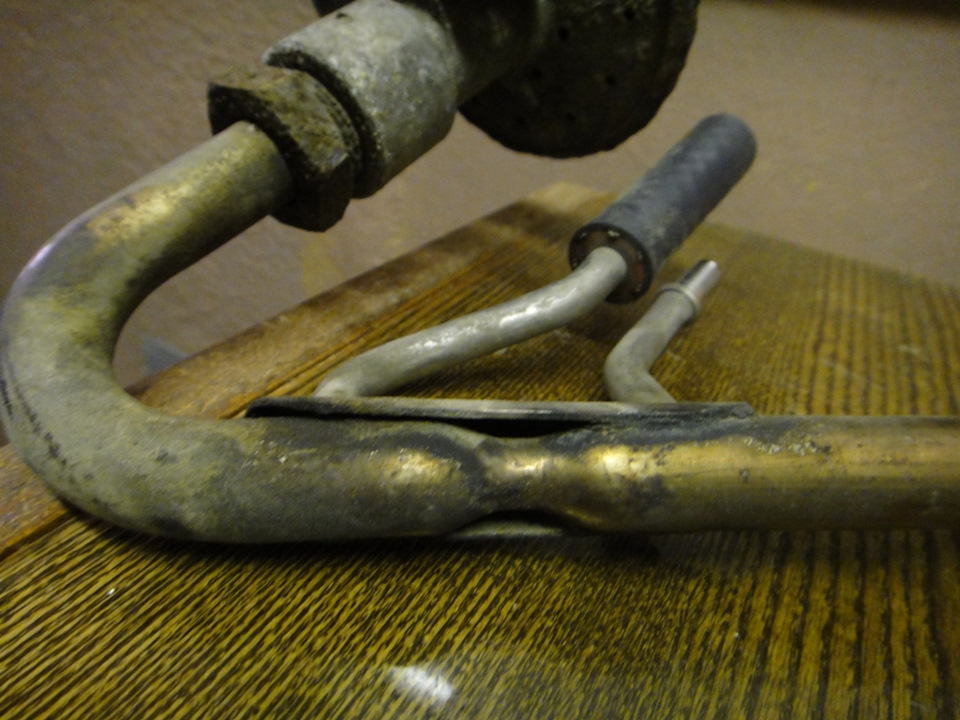

т.к. накидная гайка надета на трубку, и край трубки развальцован, то мне пришлось распилить трубку, чтобы снять гайку

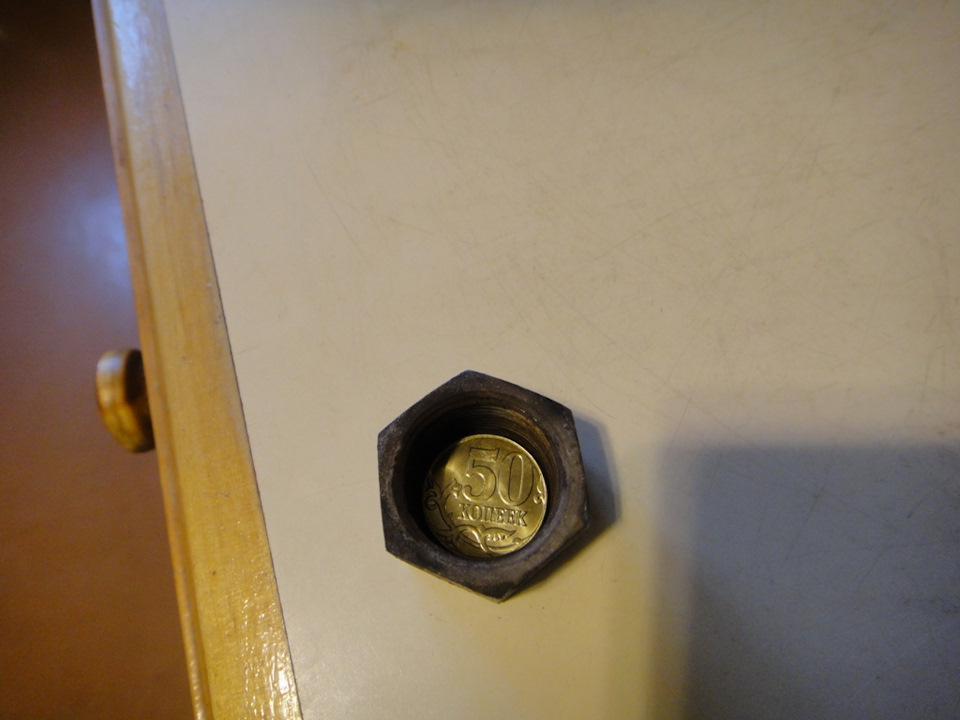

под гайку я подложил обмеднённую монету 50 копеек, и закрутил гайку на место
трубку во впуск я очень плотно заткнул подходящей пробкой от вина
слева — пневматический клапан и впуск с разряжением, справа — выпуск с повышенным давлением. Очевидно, что на левом отводе к датчику (где остался кусок шланга), давление в статике будет равным правому, а при потоке газов — ниже правого. Именно это хочет услышать от датчика комп. И именно это мы ему дадим, раз он это хочет.
Как это можно сделать? У нас остался эл-пневмоклапан, который подавал вакуум со впуска на пневмоклапан EGR. Отключать его нежелательно, комп это дело пропалит, и выдаст ошибку. Если очень хочется — вместо клапана надо подключить резистор такого же сопротивления.
Но я решил его заюзать по прямому назначению: пусть этот клапан подаёт вакуум на левый вход датчика перепада давления. Правый вход датчика оставим открытым в атмосферу. Комп хочет давление на левом входе ниже, чем на правом? Он его получит!
Я долго пытался подцепить датчик к клапану, не подходят диаметры штуцеров. Пришлось срезать половинку родной резинки, нацепить дополнительный шланг, и уже в него воткнуть датчик.
Штатно датчик торчал прямо на шлангах из трубки EGR. Теперь его надо как-то крепить. У меня он висит на коротком шланге из эл-клапана EGR
