Что такое джампер, и какие функции он выполняет

Иногда случается так, что компьютер функционирует, как единая слаженная система, и вдруг по каким-либо причинам отказывается работать. Чаще всего он просто не загружается. Это происходит из-за ошибочных настроек, сбоя системы BIOS. Современные материнские платы способны справиться с данными ошибками, самостоятельно восстанавливая необходимые настройки, однако для более старых компьютеров это не представляется возможным. В таком случае прибегают к помощи джампера.

Джампер — это перемычка, которая предназначена для размыкания контактов и восстановления заводских настроек BIOS. Но это не единственная его функция.

Функции джампера

На жестком диске некоторых компьютеров имеется кабель из 80 жил — альтернативное название шлейфа IDE, к которому возможно подключение двух устройств. Одно из них является основным, другое — дополнительным. Для того, чтобы определить это главное устройство, и предназначен джампер. Он устанавливается в определенном месте на материнской плате, винчестере или приводе диска. Существуют определенные схемы подключения джампера при использовании устройства основным или дополнительным.

Определенные жесткие диски имеют свои особенности пользования джампером. Например, работая с жестким диском SATA, при подключении к контролеру джампер переключать нет необходимости, правда, перемычки, все же до сих пор существуют.

В некоторых вариантах джамперы имеют более узкое предназначение, чем изначально предполагалось. Например, в HDD Seagate, имеющих интерфейс SATA, у джамперов отсутствует пользовательская функция, они выполняют только технологическую роль. При использовании SATA-II джампер должен ограничивать работу интерфейса до SATA 150 вместо положенных SATA 300. Это необходимо для того, чтобы обеспечить обратную совместимость с определенными SATA-контролерами, например, встроенными в чипсеты VIA.

Для существующих на сегодняшний день жестких дисков при различных режимах работы SATA скорость их работы особенно не влияет на производительность компьютера. В случае поддержки компьютером данного режима при наличии на жестком диске джамперов, которые являются единственными элементами системы, уменьшающими скорость работы винчестера, способность компьютера к быстродействию сохраняется.

Иногда для того, чтобы выполнить необходимую функцию, недостаточно только одной перемычки. Например, помимо вышеупомянутого джампера SATA 150 существует еще один с такой же функцией — OPT1, управляющий работой SSC, что может обеспечить совместимость со многими контроллерами при установлении джампера в положение по умолчанию.

Источник

Что нужно знать о форм-факторе M.2 у SSD-накопителей

Содержание

Содержание

Что нужно знать о форм-факторе M.2 у SSD-накопителей

Память SSD M.2, заменившая устаревшую mSATA, впервые была использована в мобильных платформах — лэп топах и нетбуках. Позже накопители стали устанавливать в настольные ноутбуки, ПК. Появилось 5 форм-факторов: 2230; 2242; 2260; 2280; 22110. Первые две цифры обозначают ширину, оставшиеся — длину в миллиметрах.

Самая мелкая карта SSD M.2 получила один чип памяти и размеры 22 миллиметра в ширину и 30 миллиметров в длину.

Связка ключей

Чтобы попасть в гнездо на материнской плате, планка M.2 должна иметь совместимый ключ. Могучий инженерский разум породил 12 типов ключей, но нас интересует только два из них:

ключ «B» — 6 контактов, поддержка SATA, PCI Express x2
ключ «M» — 5 контактов, поддержка SATA, PCI Express x4

Визуальные особенности: у ключа «B» зуб наточен справа, у ключа «M» — слева.

Технологии SATA и PCIe x2 — устарели. Разумеется, всем хочется поставить память M.2 c ключом «M», умеющую передавать данные по четырем дорожкам в два потока со скоростью 4 — 7,8 ГБ/с на чтение и запись.

Старые материнки такой ключ не поддерживают, поэтому была разработана универсальная «многозубая» планка, похожая на кремлевскую стену.

Универсальная планка получила две прорези в диапазоне 12–19 и 59–66 контактов, объединив поддержку всех типов интерфейсов, включая USB 3.0, через адаптер.

Не важно, какой ключ поддерживает материнка и, если у нее соответствующий интерфейс, память с ключом «B» и «M» будет работать на всех компьютерах.

SATA или PCI?

Теоретически предпочтителен PCI-интерфейс. Предел SATA — 6,0 Гбит/с, PCI Express x4 — 32 Гбайт/с. На практике, из-за повышенной «жирности» видеоадаптеров, даже одну PCI M.2 сложно установить. Кроме тесноты, возникает еще одна сложность: быстрый SSD — это маленький обогреватель.

Горячая проблема

Слот для M.2 SATA на материнской плате расположен близко к видеокарте. Если установлено сразу две высокотехнологичных «грелки», температура SSD под нагрузкой может подпрыгнуть до 110 ℃.

С одной видеокартой без нагрузки — 60–70 ℃.

Для маленьких корпусов — это серьезная проблема, начинается троттлинг скорости чтения и записи. Очевидное решение — поставить пассивную или активную систему охлаждения, но не все так просто.

Пассивное охлаждение

Алюминиевая планка устанавливается, если температура под нагрузкой SSD M.2 превышает 70–80 ℃. Может понадобиться тем, кто часто перезаписывает большие объемы данных или решил установить 2–3 видеокарты в маленький корпус без водного охлаждения.

Популярный формат: ширина 20–22 мм, толщина — 3,5–6 мм. Длину следует подбирать в соответствии с форм-фактором планки. Вес изделия около 16 грамм. В продаже полно готовых решений.

Некоторые пользователи пытаются приколхозить крепежные пластины из строительных магазинов, — лучше так не делать. В заводском варианте пластины защелкиваются специальным замком, радиатор контактирует с планкой через термопрокладку.

Проблема №1: отсутствие решений для памяти с двухсторонним размещением чипов. Тепло проходит через термопрокладку и отводится алюминиевой панелью только с одной стороны.

Проблема №2: тепло с пластины попадает внутрь корпуса и на видеокарту, необходимо много пустого пространства, что бы накопленные градусы успевали рассеиваться.

Проблема №3: температура действительно падает на 15–20 ℃, но охлаждение после пика нагрузки происходит значительно медленнее и на прямую зависит от внутрисистемных кулеров.

На некоторые планки M.2 производители устанавливают тепловые экраны для защиты от нагрева видеокартой. Такое решение в целом малоэффективно и подходит только пользователям, редко переписывающим данные.

Для М.2 SATA есть еще одно решение — адаптер. Используя длинный «хвостик», можно разместить память в самом холодном месте системного блока или вынести планку за его пределы. Но есть один минус: при передаче через USB скорость чтения и записи снижается на 10–15%.

Активное охлаждение и СЖО

Дополнительный вентилятор, работающий на выдув, способен решить проблему «поджаривания» памяти. Лучше всего его использовать в комплекте с пассивным охлаждением.

Проблема №1: для получения эффекта необходимо установить достаточно большой кулер размером 92–100 мм таким образом, чтобы теплому потоку воздуха не мешали покидать корпус провода и другие элементы внутреннего убранства.

В идеале следует установить СЖО рядом с планкой, тогда температура M.2 при нагрузке будет на уровне 40–50 градусов. Единственная проблема — грамотно разместить охлаждение в корпусе, особенно, если он маленький.

Источник

Джампер

Джа́мпер (англ. jumper ) — перемычка, позволяющая выставить режим работы устройства замыканием (размыканием) нескольких контактов.

Ранее весьма часто джамперы использовали для выставления частоты системной шины для процессора на материнских платах, для выставления режимов работы жестких дисков, для аварийного сброса настроек энергонезависимой памяти на материнских платах. Теперь вместо джамперов на материнских платах для этого преимущественно применяют программные настройки в BIOS. Ныне используются только для сброса настроек BIOS и для переключения жестких дисков SATA II в режим SATA I, для их совместимости со старыми SATA I контроллерами.

Полезное

Смотреть что такое «Джампер» в других словарях:

джампер — сущ., кол во синонимов: 1 • прыгун (26) Словарь синонимов ASIS. В.Н. Тришин. 2013 … Словарь синонимов

джампер — сл. DIP переключатель (на задних панелях принтеров, видеомагнитофонов, видеокарт и т.д.) … Hacker’s dictionary

роуп-джампер — неол. любитель прыжков с верёвкой см. тж роуп джампинг … Универсальный дополнительный практический толковый словарь И. Мостицкого

роуп-джампер — прыгун с верёвкой … Словарь иностранных слов под редакцией И. Мостицкого

роуп-джампер — прыгун с верёвкой … Словарь иностранных слов под редакцией И. Мостицкого

Бейсджампинг — Прыжок с антенны Бейсджампинг (произносится [бэ]йсджампинг; от англ. BASE jumping) экстремальный вид спорта, в котором используется специальный парашют для пр … Википедия

Бэйс-джампинг — Прыжок с антенны Бейсджампинг (англ. BASE jumping) экстремальный вид спорта, в котором используется специальный парашют для прыжков с фиксированных объектов. B.A.S.E. акроним от английских слов: Building (дом) Antenna (антенна) Span (перекрытие,… … Википедия

Бэйсджампинг — Прыжок с антенны Бейсджампинг (англ. BASE jumping) экстремальный вид спорта, в котором используется специальный парашют для прыжков с фиксированных объектов. B.A.S.E. акроним от английских слов: Building (дом) Antenna (антенна) Span (перекрытие,… … Википедия

Технологии Древних в Звёздных вратах — Древние (англ. Ancients) Вид Люди (первая эволюция) Родной мир Селестис (Галактика Орай) Земля (Млечный Путь) … Википедия

Источник

Джампер

Из Википедии — свободной энциклопедии

Джа́мпер (англ. jumper pins, JP или просто jumper) — перемычка, позволяющая замыканием (размыканием) нескольких контактов сконфигурировать электрическую цепь, обычно слаботочную.

Джампер может быть:

В современных материнских платах джампер используется в качестве средства изменения электрической схемы включения и используется для:

Также джамперы используются для выставления режимов работы ведущий/ведомый (англ. Master/Slave ) устройств (жестких дисков, оптических накопителей) на шине ATA и LUN на шине SCSI.

Джамперы запрещается устанавливать на штырьки разъёмов, предназначенных для подключения шлейфов либо непосредственно устройств, особенно вентиляторов.

Примерами таких являются разъёмы портов (COM, USB, FireWire, S/PDIF, SCSI, PATA, НГМД, ИК), вентиляторов (CPU_FAN, CHA_FAN, PWR_FAN, AUX_FAN), разъём подключения передней панели шасси (System power LED, Hard disk activity LED/IDELED, PWRSW, RESET и SPEAKER), разъём подключения термодатчика (JTPWR), некоторые устаревшие типа EARPHONE, MIC2, SMB, Wake-On-LAN, Wake-On-Ring, CD_IN, AUX_IN, VIDEO, MODEM.

Более длинные перемычки из провода или специального электропроводящего профиля (изготовленные фабричным способом либо изготовленные по месту самостоятельно) применяются при монтаже электрических аппаратов, создании/восстановлении электросхем.

Источник

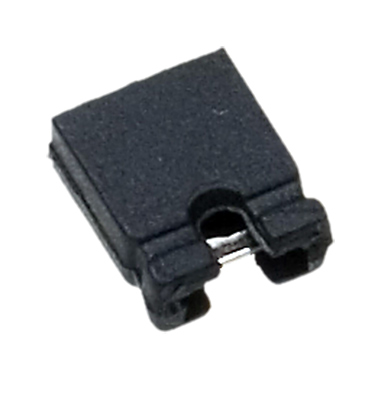

MJ-O-6, джампер 2.54х6мм открытый
