Крепление «бабочка» для гипсокартона: размеры и виды дюбеля
Дюбель Бабочка для гипсокартона – 4 варианта изделий и особенности из использования
Все из рассмотренных мной ниже вариантов могут быть использованы для определенных работ, я рассматриваю только проверенные решения, которые хорошо зарекомендовали себя среди покупателей и специалистов. Не исключено, что в вашем городе есть не все типы продукции, но самые универсальные обычно представлены повсеместно.Разные производители выпускают различные конфигурации дюбелей, поэтому не факт, что вы приобретете такой же вариант, он может отличаться по своей конструкции, единственные общие детали – это отверстие в торце под саморез и две или более прорези вдоль элемента.
Естественно, материал изготовления должен быть эластичным, идеальное решение – дюбеля из нейлона.Этот вариант отличается в первую очередь материалом изготовления, второе его название – “Молли”, так, кстати, называют и пластмассовые Бабочки. В отличие от пластиковых вариантов размерный ряд подобных элементов достаточно широк, и они могут быть исполнены не только в виде самозатягивающегося крепежа, но и иметь выступ в виде Г-образного шурупа, кольца или крюка.
Это существенно расширяет сферу использования.Изделия могут изготавливаться из разных материалов: нейлона, полипропилена, полиэтилена и т. д. При выборе обязательно нужно проверить упругость материала, если он слишком жесткий, то при креплении дюбеля будут ломаться.Если производится сверление потолка, то наденьте на сверло стаканчик как показано на фото, в него будет собираться весь мусор и в помещении сохранится чистота.
Виды дюбелей
Дюбель типа Дрива
Пожалуй, наиболее популярный крепеж для гипсокартонного листа. Бывает со сверлом и без, металлический или пластиковый. Выполняя отверстие под его крепление, используют сверло диаметром 8мм. Производитель декларирует рабочую нагрузку на срез, которую способен выдержать ГКЛ с применением данного дюбеля, в 25кг, тогда как предельная нагрузка составляет до 50кг.
Популярность дюбеля Driva обусловлена достаточно высокой надежностью и сравнительно невысокой ценой. Прочность такого крепления достигается за счет распределения нагрузки на большую площадь, которая обеспечивается формой дюбеля.
Дюбель для гипсокартона Дрива прост и эффективен
Плоский дюбель-гвоздь
Такой дюбель выполнен из огнеупорной стали, довольно прост и удобен в применении, поскольку не требует дополнительного сверления и, соответственно, избавит от пыли. Его можно забить в гипсокартон с помощью молотка или вдавить рукой, если это по силам.
Принцип действия дюбель-гвоздя заключается в том, что при ввинчивании в него самореза первоначально плоская передняя часть раскрывается, образуя надежный упор.
Используют его для листов толщиной до 12,5мм включительно. Саморезы выбирают диаметром 3,5-5мм. Рабочая нагрузка на вырывание, заявленная производителем, составляет 15кг, на срез – 30кг, предельная нагрузка на срез, полученная опытным путем, составляет 48кг. Помимо прочего, дюбель-гвоздь подлежит повторному использованию, то есть его можно демонтировать и монтировать в другом месте несколько раз.
Плоский дюбель-гвоздь для гипсокартона очень удобен в монтаже, так как не требует сверления
Универсальный распорный дюбель Бабочка
Дюбель «бабочка» подходит как для гипсокартона, так и для бетонного основания. Отверстие под его установку просверливают сверлом диаметром 8мм, диаметр комплектного самореза – 4,5мм.
Для дюбеля «бабочка» рекомендуем использовать саморезы без пропуска резьбы, поскольку при ввинчивании, дойдя до гладкой шейки, саморез начнет прокручиваться, а дюбель не примет нужную форму в виде упора.
В целом пластиковый дюбель бабочка работает примерно, как и остальные, создавая упор за ГКЛ при ввинчивании самореза. По форме такой упор чем-то напоминает бабочку, отсюда и название крепежного элемента. Расчетная рабочая нагрузка на дюбель составляет 25кг, предельная – 55кг.
Дюбель Бабочка для гипсокартона является самым популярным, поскольку он одинаково недорогой, удобный и эффективный
Дюбель Молли
Дюбель Молли, а точнее анкер Молли (ведь это самостоятельная крепежная единица, не требующая дополнительно самореза) – еще один популярный тип крепления для гипсокартона, выполненный из металла. Этот дюбель в отличие от предыдущих выпускается различных размеров и, соответственно, под различные нагрузки.
К примеру, для Молли минимального размера с маркировкой 4/16/38 (4 – диаметр винта, 16 длина шейки и максимальная толщина листа, для которого он может быть использован, 38 – общая длина элемента) рабочая нагрузка составляет 25кг, предельная на срез – 47кг.
Для выполнения отверстий под Молли выбирают сверло в 2 раза больше диаметра шейки (первого числа в маркировке), то есть для четверки это будет 8 мм, для шестерки – 12 и т.д.
Для установки дюбеля Молли необходим специальный инструмент, приводящий крепежный элемент в «боевую готовность». С его помощью винт слегка вытягивается на себя, зацепы при этом сгибаются. Далее можно крутить винт отверткой, сгибая зацепы до упора. Все это следует делать, вставив дюбель в отверстие в гипсокартоне.
Если специального инструмента нет, привести анкер в действие можно, используя кусачки (бокорезы) или даже обычную плоскую отвертку.
Дюбель Молли для гипсокартона – решение для профессионалов
Скручивающийся пластиковый дюбель Фишер
При закручивании самореза в такой дюбель последний скручивается, образуя упор за листом гипсокартона, отсюда и название крепежного элемента. Диаметр сверления под такой дюбель – 8 мм, диаметр самореза – 5мм.
При закручивании самореза главное задача – не пережать слишком сильно, иначе он начнет проворачиваться, и крепеж нужно будет выполнять заново. По этой причине, используя шуруповерт для закручивания, выставляйте на нем минимальные обороты.
Рабочая нагрузка на отрыв скручивающегося дюбеля составляет 10кг, на срез – 25кг, краш-нагрузка – 70кг.
Скручивающийся пластиковый дюбель для гипсокартона – интересное и эффективное решение, подкрепленное надежностью Фишер
Описание
Дюбель молли (Molly) — это один из видов крепежа для гипсокартона и подобных материалов. По умолчанию такое изделие формируется полностью из металла. Конструктивных отличий от крепежного элемента типа «бабочка» почти нет. Однако отказ от пластиковых элементов повышает несущую способность. Правда, достигается это только при большей дороговизне самой конструкции.
Основными составными частями являются винтовой и втулочный блоки. Винт или входит в комплект по умолчанию, или подбирается по своему усмотрению. Металлическая цанга — это и есть пустая внутри втулка.
Так как цанга внутри может содержать нарезы, это усложняет подбор подходящего винта. Альтернативный вариант подразумевает комплектацию винта из изначального комплекта опорной шайбой. Эта шайба будет иметь пару зубчатых заостренных выступов. Ее крепят на поверхности, что не позволит цанге крутиться бесконтрольно при установке. Наконец, встречаются модификации винтов с потайными головками либо с обычными наконечниками в форме полукруга.
Принцип действия довольно прост: дюбель молли вводят в необходимое отверстие, когда он сложен. Далее закручивают внутрь необходимый винт. Когда это происходит, распорный элемент сжимается. При этом формируется опора в виде множества лепестков, напоминающая «шатер» либо зонт. Она будет крепко придавливаться к изнаночной стороне обрабатываемого материала.
Крепить такой анкер надо немного не так, как в случае с простой «бабочкой». Винт может не вкручиваться, а, наоборот, вытягиваться. Для работы с ним нужны клещи по дюбелю либо монтажные плоскогубцы. А вот типовой слесарный инструмент из домашней мастерской не поможет. Дюбели молли могут быть демонтированы и применены повторно (с простой «бабочкой» это невозможно); изготовители даже специально подчеркивают, что демонтаж не повлияет на параметры эксплуатации.
Стоит отметить, что описываемая разновидность дюбелей потребует довольно значительного свободного места для установки. Манипуляции с клещами и плоскогубцами в ограниченном пространстве крайне затруднены, ведь этот инструмент и сам имеет определенную длину.
К сведению: для двойного гипсокартона можно применять только конструкции особого исполнения. В такой крепеж входит наконечник в виде сверла. Только такую концевую часть можно спокойно и гарантированно вкрутить в толстый лист. Как альтернативу можно использовать «самоустанавливающиеся» дюбели, планки и другие виды крепежа. Но это уже отдельная тема, требующая особого разбора; а вот для пустотелых конструкций отлично подойдет и типовой дюбель Molly.
Крепление на гипсокартон тяжелых предметов
Где и как использовать дюбель бабочку
Дюбель Бабочка имеет форму ромба, при этом его гибкость позволяет без труда вставить его в просверленное в гипсокартоне узкое отверстие, а затем при зажиме саморезом расширить крепежный элемент уже в другой плоскости.Итак, мы разобрались с характеристиками и правилами монтажа одного из наиболее популярных крепежных элементов – дюбеля Бабочка. Он прост в монтаже, достаточно доступен и способен нести достаточно большую нагрузку.В данной статье мы рассмотрим характеристики дюбеля Бабочка, расскажем, какой вес он способен выдержать, а также поведаем об особенностях его монтажа.
В процессе закручивания самореза в дюбель, последний принимает специальную форму в виде разнесенного по площади упора с обратной стороны гипсокартонного листа. Именно благодаря большой площади распределения нагрузки на гипсокартон удается достичь возможности повышения несущей способности ГКЛ. Например, навесная книжная полка с двумя петлями (то есть с двумя точками крепления), максимально нагружаемая до 50кг, будет висеть достаточно надежно, даже с запасом.
При этом для полки в 70кг лучше будет добавить еще одну точку крепления, иначе появится риск ее отрыва.
Стоит отметить, что дюбель-бабочки изготавливаются разных размеров, но наибольшей популярностью пользуются 9х13 мм и 10х50 мм. При этом следует помнить, что для полного раскрытия дюбель-бабочки нужно брать саморез длиной не более 55 мм. Кроме того, мастера советуют учитывать расстояние между гипсокартоном и стеной. Затем сожмите пальцами “бабочку и поместите ее в подготовленное отверстие до упора. Далее крепите саморез нужной длинны.
В итоге у вас получится надежная конструкция, способная выдержать нагрузку не более 16 килограмм. Согласно обещаниям производителей, дюбель-гвоздь “бабочка выдерживает нагрузку максимум 28 кг. Однако рекомендованная нагрузка для крепежа составляет примерно двадцать килограмм.
А сколько килограмм может держать двойная обшивка перегородки или стены из ГКЛ? Она способна выдержать от 15 кг и выше на одну крепежную единицу. Причиной подобной силы устройства являются свойства материала и его конструкции. Принцип установки крепежного устройства следующий:
Дополнительная информация по теме:
Фото дюбелей для гипсокартона
Также рекомендуем просмотреть:
Как установить
Гипсокартон известен как отделочный материал с не самой высокой прочностью. В процессе работы он может растрескиваться, ломаться и крошиться. Но так как он легко монтируется, строители любят задействовать его в своей работе. Для того чтобы не подвергать гипсокартонную стену механическому разрушению, и был создан дюбель-бабочка. С его помощью монтаж к гипсокартону могут производить не только специалисты со стажем, но и новички.
Вкрутить дюбель-бабочку в гипсокартон очень просто. Делается это, как правило, за пару минут. При этом для проведения качественной работы нужно придерживаться некоторых правил:
Для начала необходимо определить место крепления, оценить сложность работы и выбрать необходимый вид дюбель-бабочек. Не следует удивляться тому, что саморезов или шурупов в комплекте может не быть – их нужно будет докупить отдельно.
Гипсокартонный дюбель крепеж бабочка и его устройство
Дюбель бабочка – саморезный крепёжный элемент, зажимаемый при закручивании, что достигается за счёт его уникальной конструкции.
Разновидности бабочек для гипсокартона
В зависимости от условий задействования и типа фиксируемого материала, дюбель бабочки под гипсокартон могут быть выполнены из:
Фото дюбель бабочка металлический
Фото дюбель бабочка из пластика
Дюбели из металла характеризуются улучшенной практичностью и надёжностью, но имеют при этом и повышенную стоимость. Они способны выдержать большие нагрузки, а для увеличения срока службы, многие производители обрабатывают их особыми антикоррозионными составами. Металлический дюбель бабочка наиболее популярен у гипсокартонщиков профессионалов. С ним удобнее работать, его не перекрутишь и не порвеш как пластиковый и тем более нейлоновый. Но цена на такие дюбеля может значительно увеличить смету, особенно при масштабных работах с ГКЛ.
Нейлоновые и пластиковые дюбели – современные вариации, отличающиеся своей лёгкостью, доступностью и невосприимчивостью к ржавлению, но имеющие пониженные показатели механической устойчивости и сниженный порог допустимых нагрузок. Эти бабочки для ГКЛ гороздо дешевле и дают существенную экономию.
Актуальные цены на дюбеля бабочки из различных материалов за упаковку 4 штуки:
Если сравнить цены, то тут сразу видно что металлические дюбеля бабочки дороже пластмассовых и тем более полипропиленовых более чем в два раза!
Что лучше?
Для того, чтобы сделать правильный выбор в пользу того или иного дюбеля, а вкрученные шурупы или саморезы прочно держались в стене, необходимо знать технические характеристики и предназначение каждого крепежного элемента.
Рассмотрим каждый тип дюбелей в отдельности.
Дюбель-дрива. Крепежный элемент driva сегодня применяется очень часто. На данный момент на строительном рынке дрива имеет два варианта:
Такой дюбель с шурупом пользуется особой популярностью, так как его цена достаточно приемлема. Особенно это касается пластикового изделия.
Крепление дюбеля driva осуществляется следующим образом:
просверливается отверстие в стене;
После этого вкручиваем шуруп или саморез и можно смело навешивать любой предмет. Главная сложность в данном процессе заключается в подборе правильного размера самореза.
Его выбор делается по следующим параметрам:
К плюсам крепежного элемента driva можно отнести:
Дюбель- molly. Главное отличие этого элемента от предыдущего заключается в его установке. Здесь нужно использовать сверло с диаметром в 8 мм. Процесс установки происходит следующим образом:
Способ крепления с помощью molly также является довольно распространенным. Многие выбирают его из-за следующих достоинств:
К минусам molly можно отнести их довольно высокую стоимость.
Иногда вместо молли некоторые используют анкер для гипсокартона. Такое крепление осуществляется по той же схеме, при этом анкер может выдержать несколько большую нагрузку.
Советы и рекомендации
Если вы никогда не сталкивались с монтажными и отделочными работами, то лучше всего поручить такое дело профессионалам. Они справятся с работой быстро, и вам не придется ничего переделывать
А тем, кто решил установить крепеж самостоятельно, важно знать несколько основных моментов, которые существенно повлияют на эффективность и конечный результат вашей работы
Дюбель «бабочка» для работы по гипсокартону – это один из наиболее эффективных и современных разновидностей крепежного элемента. Специалисты отмечают, что данный тип анкера может составить достойную конкуренцию надежным металлическим креплениям. А в некоторых случаях даже превосходит их.
В следующем видео смотрите, как использовать дюбель «бабочку».
Разнообразие на строительном рынке
Чтобы осуществить надежное крепление в гипсокартон, необходимо использовать не обычные саморезы, а специальные дюбеля, предназначенные для гипсовых материалов. Чтобы разобраться какой вид креплений лучше всего, давайте рассмотрим каждый из предложенных вариантов.
Дюбель “Дрива”
Основное предназначение – крепление к гипсокартону светильников, деревянных реек и других декоративных и функциональных изделий.
Толщина полотна должна быть не менее 9 мм.
Чаще всего дюбеля “Дрива изготавливаются из пластика, но бывают и металлические.
Металлическая “Дрива — такой вид не позволяет сорвать грани дюбеля, надежно фиксируя навесную конструкцию
Нельзя сказать, что такой крепеж самый надежный, но его можно использовать при навеске каких-либо предметов, типа: фоторамки, картины, бра и другие нетяжелые декоративные изделия.
Дюбель “Зонтик”
Еще одна разновидность крепления, внешне напоминающая зонтик.
Его можно использовать не только для гипсокартона, но и для других материалов: ДСП, армированные пустотелые перекрытия.

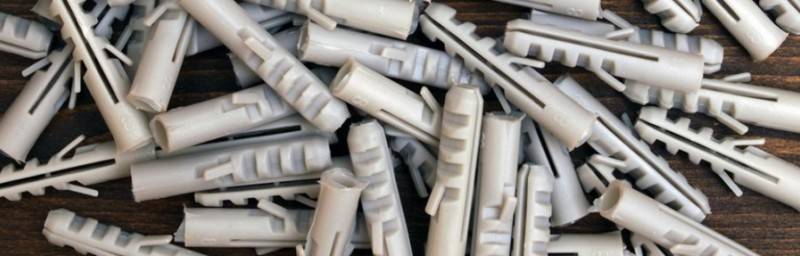

Различные варианты дюбелей имеющихся в продаже
Дюбель “зонтик чаще используют для навесных потолков, к примеру, такой вид крепежа способен выдержать увесистую люстру.
“Зонтик”, он же “Молли — подходит для различных конструкций и материалов

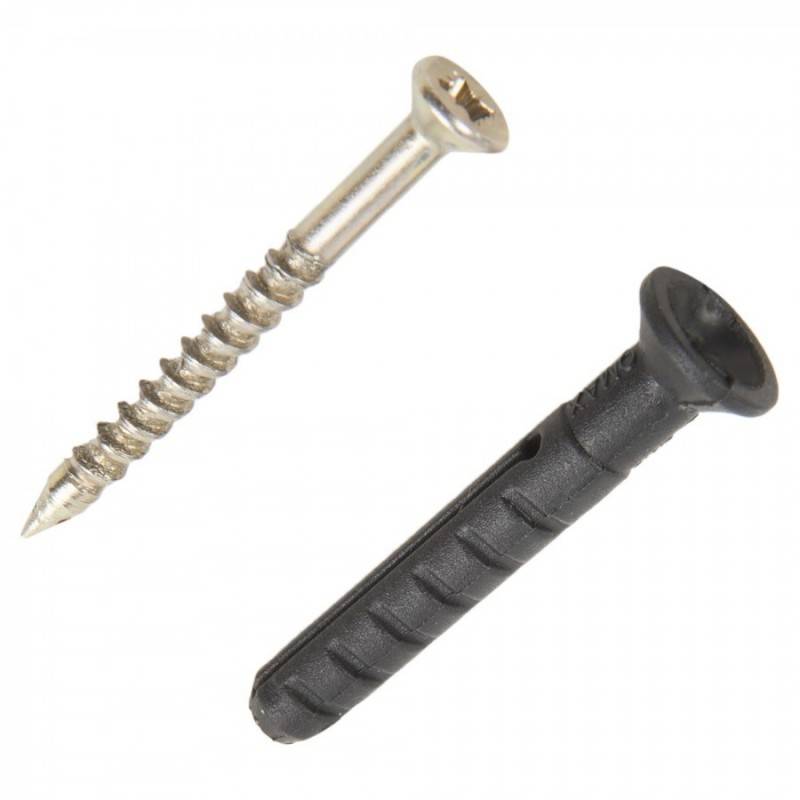

Дюбель “U”
Вид крепления, который изготавливается из полипропилена.
Довольно практичный крепеж, прекрасно фиксирующий нетяжелые предметы на гипсокартоне.

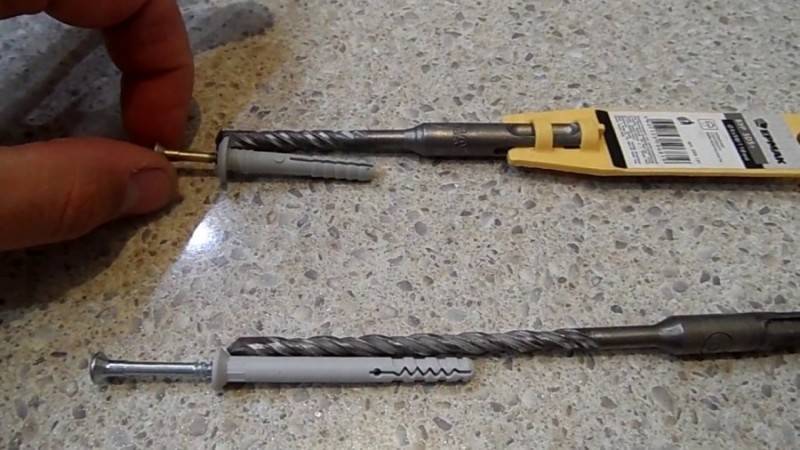

Стандартный полипропиленовый дюбель: вверху – для бетона, внизу – для гипсокартона
Дюбель “Бабочка”
А вот теперь вашему вниманию предстанет дюбель для гипсокартона бабочка, о котором наверняка все слышали. Этот дюбель самый распространенный, так как его используют не только строители, но и люди, не имеющие никакого отношения к стройке.
Его достоинства ответят на вопрос, почему он столь популярен?
Как видите, вышеописанные характеристики позволяют сказать, что данный вид креплений прекрасно подходит для работ с гипсокартоном. На него можно навешивать не только светильники и картины, но и крепить навесные шкафы, кронштейны для телевизоров и многое другое.
Посмотрите на фото, как дюбель бабочка ведет себя в материале.
Видно, что упор достаточно плотный, он позволяет избежать случайных срывов крепления
Как пользоваться?
Начинающие мастера, впервые взявшие в руки дюбели-бабочки, слегка теряются. Они знают технологию их применения, однако на практике в рабочих условиях лишь наблюдали за опытными специалистами со стороны. По этой причине, прежде чем приступать к работе, необходимо немного потренироваться в домашних условиях.
На самом деле принцип работы с дюбелями-гвоздями очень прост и весьма удобен.
Прежде всего необходимо проверить комплектацию дюбелей-бабочек. В некоторых случаях приходится дополнительно докупать саморезы.
Затем требуется определить место монтажа конструкции.
Далее необходимо сделать разметку. Для этого требуется использовать уровень. Именно этот инструмент поможет выставить ровные показатели, в противном случае стена окажется испорченной.

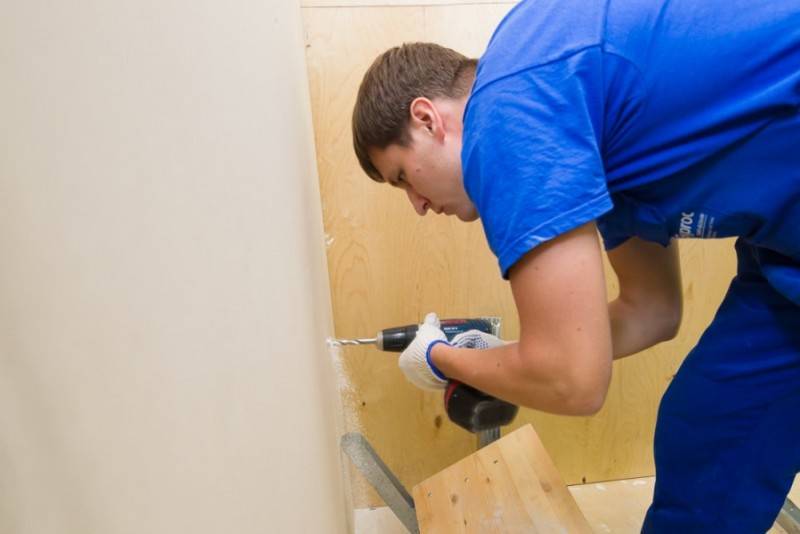

Теперь необходимо взять шуруповерт и вставить в его головку сверло. Стоит отметить, что гипсокартон является податливым материалом, поэтому сверла по дереву диаметром 8 мм будет вполне достаточно. Многие знают, что мощность шуруповерта не слишком высокая, но большего и не требуется. Опытные строители рекомендуют надевать на сверло пластиковый стаканчик. Таким образом получится уберечь свои дыхательные пути, да и не засорять пол мусором от сверления конструкций. Просверливается отверстие.
Далее берется дюбель, его необходимо плотно зажать пальцами и втолкнуть в сделанное отверстие.
После посадки дюбеля остается вкрутить шуруп.
Фиксирующий элемент предполагается крепить в самом конце. Его размер зависит от толщины шурупа. Например, для дюбеля в 3 мм предпочтительно брать шуруп толщиной 3,5 мм
Очень важно, чтобы шуруп вошел в дюбель до самого конца. При такой размерности крылья дюбелей максимально раскрываются, за счет чего максимально плотно крепятся в стене.
Если установить дюбель с первой попытки не удалось, необходимо вытащить его и проверить внутреннее состояние отверстия
Возможно, внутри образовался мусор, ставший препятствием для входа элемента.
В следующем видео вас ждет презентация многофункционального пластикового анкера Sormat OLA (дюбель-бабочка).
Как выполняется крепление на ненадежных поверхностях
Очень часто возникает необходимость крепления предметов на ненадежных поверхностях, к числу которых относятся стены из гипсокартона, строительные конструкции в старых кирпичных домах и др. При выполнении крепления на таких поверхностях следует придерживаться следующих рекомендаций.
Закрепление предметов на гипсокартоных стенах с помощью дюбеля-бабочки
Для выполнения надежного крепежа важно учесть состояние поверхностей, правильно выбрать режущий инструмент и грамотно осуществить сам процесс сверления
Важными параметрами, которые также следует принимать во внимание, являются габариты и вес закрепляемого предмета. Кроме того, необходимо правильно подобрать саморез к дюбелю, чтобы обеспечить надежное крепление предмета на поверхности стены или любой другой строительной конструкции
Разновидности крепежных изделий
Ввертыши для гипсокартона принято классифицировать в зависимости от различных оснований. Для начала предлагаем разобраться в том, как дюбель по гипсокартону может отличаться по видам крепления:
Разновидности крепежных изделий
Выбирая между металлическими и пластиковыми дюбелями – мы советуем отдавать свое предпочтение второму типу, т.к. металлические со временем ржавеют.
Преимущества
Популярность данного крепежа в современных отделочных работах объясняется его несколькими достоинствами:
Универсальность. Сегодня в любом магазине вы найдете дюбель в качестве самостоятельного товара, а также дополнения к саморезу. Это значит, что при необходимости вы без труда сможете заменить деталь с резьбой на подвесы или кольцо.
Надежность фиксации. Такое качество достигается особенностью конструкции крепежного элемента, которая подразумевает наличие ребристой поверхности. Можно не сомневаться, дюбель будет надежно закреплен в ГКЛ.
Обеспечение дополнительной жесткости. Если вкрутить анкер «бабочка», его лапки разойдутся в стороны
За счет этого достигается дополнительная жесткость всей конструкции, что особенно важно при работе с ГКЛ из двух слоев.
Разновидности дюбеля-“бабочки”
Подобные саморезные крепежные элементы плотно зажимаются при закручивании, соответственно, дюбель достаточно надежен. Смысл конструкции в том, чтобы зажимные лапки максимально близко прилегали к задней поверхности листов ГКЛ, таким образом, подвешенные люстры и другие осветительные приборы не будут нести нагрузку только на ограниченную площадь потолка. Нагрузка будет равномерной.
Что касается толщины дюбелей, то они могут быть или от 10 до 12 мм или от 20 до 24 мм, что соответствует одинарному или двойному слою гипсокартона. Комплектация отличается различными по своей длине и резьбе саморезами, хотя при необходимости там можно применять и другие шурупы. Проворот анкера вокруг своей оси практически исключен ввиду наличия нескольких ребристых элементов, расположенных внутри конструкции.
Дюбель Бабочка
“Бабочки” для гипсокартона изготовляются не только из металла, но и из пластика и нейлона. Металлические изделия более практичны в использовании и служат более долгий срок, но это сказывается на их стоимости. Большие нагрузки для них не страшны, равно как и коррозийные процессы, так как изделия еще на этапе изготовления обрабатываются специальными составами. Порвать или перекрутить такую “бабочку” практически невозможно.
Более современной вариацией дюбелей являются изделия из нейлона и пластика. Они невосприимчивы к процессам ржавления, доступны по своей стоимости, но не могут конкурировать со стальными изделиями по части порога допустимых нагрузок и механической устойчивости. Что касается стоимости, то у пластика она будет около 32 рублей, а нейлоновый дюбель обойдется в 26 рублей.
Рассматриваются изделия с одинаковым размером – 10×50, но у стальных дюбелей совершенно другие параметры, например за “бабочку” с винтом 4×24 придется отдать около 75 рублей.
