Судовые двигатели внутреннего сгорания (СДВС)
Дизельный двигатель — поршневой двигатель внутреннего сгорания, работающий по принципу самовоспламенения распылённого топлива
ИА Neftegaz.RU. Первые судовые двигатели внутреннего сгорания (ДВС) появились в начале 20-го века. Датское судно Зеландия, построенное в 1912 г, имело дизельную установку с 2-мя дизелями мощностью по 147,2 кВт.
В настоящее время основную часть устанавливаемых на судах главных энергетических установок составляют ДВС.
Паротурбинные установки имеют только суда с мощностью двигателей от 14700 до 22 100 кВт.
Дизельная энергетическая установка состоит из 1-го или нескольких основных двигателей, а также из обслуживающих их механизмов.
В зависимости от способа осуществления рабочего цикла ДВС разделяют на 4-тактные и 2-тактные.
Дополнительное увеличение мощности достигается с помощью наддува.
По частоте вращения ДВС разделяются на:
В 60-х гг одновременно с появлением винтов регулируемого шага начали в качестве главного двигателя применять нереверсивные ДВС вначале на малых судах, траулерах и буксирах, а затем и на больших торговых судах. За счет этого конструкция двигателей упростилась.
Машинное отделение (дизель со вспомогательными механизмами).
Судовая энергетическая установка с ДВС изображена на рисунке.
Кроме главного двигателя предусмотрены еще 2 вспомогательных, которые приводят во вращение генераторы.
Для обслуживания главного и вспомогательных двигателей используются вспомогательные механизмы и системы, а также система трубопроводов и клапанов.
Топливная система предназначена для подачи топлива из цистерн к двигателю.
При этом для уменьшения вязкости топливо подогревается и освобождается в сепараторах и фильтрах от жидких и твердых примесей.
Система смазки служит для прокачивания смазочного масла через двигатель с целью уменьшения трения между трущимися поверхностями, а также для отвода части полученного от двигателя тепла и очистки масла.
Система охлаждения предусмотрена для отвода от двигателя тепла, которое проникает в основном через стенки цилиндра и возникает во время сжигания топлива, а также для охлаждения циркулирующего смазочного масла.
Эта система состоит из насосов для пресной и морской воды и охладителей воды и масла.
Пусковая установка, включающая в себя компрессоры, резервуары сжатого воздуха, а также трубопроводы и клапаны, служит для пуска главного и вспомогательных двигателей.
Наряду с указанными выше вспомогательными системами главного и вспомогательных двигателей в машинном отделении находятся и другие судовые механизмы общего назначения.
Принцип действия 4-тактного ДВС показан на рисунке ниже.
В 4-тактном двигателе рабочий цикл осуществляется за 2 поворота коленчатого вала, т. е. за 4 хода поршня.
Механическая работа совершается только за время 1-го такта, 3 остальных служат для подготовки.
При 1-м такте поршень движется в направлении коленчатого вала.
Под воздействием возникающего при этом разрежения воздух через открытый всасывающий клапан устремляется в цилиндр.
В дизеле без наддува давление всасываемого воздуха равно атмосферному, в дизеле с наддувом к цилиндру подводится уже предварительно сжатый воздух. Во время 2-го такта при закрытых всасывающих клапанах предварительно поступивший воздух перед поршнем подвергается сжатию, за счет чего повышаются температура и давление.
Топливоподкачивающий насос, привод которого согласован с движением соответствующего поршня, повышает давление топлива.
При достижении давления 19,62-39,24 МПа топливо через форсунку впрыскивается в цилиндр, в котором у дизелей без наддува давление сжатого воздуха составляет 2,94-3,43 МПа и температура 550-600°С, а у дизелей с наддувом соответственно 3,92-4,91 МПа и 600-700°С.
Принцип действия 4-тактного дизеля.
Топливо впрыскивается незадолго до того момента, когда поршень достигнет верхнего положения.
Впрыснутое и тщательно распыленное топливо в сжатом воздухе нагревается, испаряется и вместе с воздухом образует горячую самовоспламеняющуюся смесь. 3-й такт является рабочим.
Под давлением силы, возникающей за счет давления газов, поршень движется вниз, газы расширяются и производят при этом механическую работу.
Во время 4-го такта открывается выпускной клапан и отработавшие газы выходят наружу.
4-тактные судовые ДВС изготовляются как многоцилиндровые двигатели. Они устроены так, что рабочие такты равномерно распределяются по отдельным цилиндрам.
Принцип действия 2-тактного дизеля.
В рабочий цикл 2-тактного дизеля входят 2 такта, или 1 оборот коленчатого вала.
1-й такт, называемый сжатием, начинается, когда поршень находится в нижнем положении.
Впускные окна в боковых стенках цилиндра открыты. Через эти окна проходит предварительно сжатый продувочный воздух, давление которого должно быть выше давления находящихся в цилиндре расширившихся газов. Одновременно продувочный воздух через открытый выпускной клапан вытесняет отработавшие газы из цилиндра и наполняет цилиндр новой дозой. Когда впускные окна закрываются поршнем, к цилиндру воздух не подводится. Так как одновременно закрывается и выпускной клапан, воздух в цилиндре сжимается. Этот процесс не показан на рисунке.
Впрыскивание топлива и воспламенение происходит точно так же, как и в 4-тактном ДВС.
В конце этого такта впускные окна открываются поршнем и процесс продувки цилиндра начинается снова.
Отработавшие газы могут выйти из цилиндра через внешний клапан, либо через управляемые поршнем выпускные окна.
Под наддувом дизельного двигателя понимают подачу к цилиндрам большего количества воздуха, чем требуется для заполнения всего цилиндра при такте всасывания.
Цель наддува заключается в том, чтобы способствовать сжиганию наибольшего количества топлива за 1 рабочий цикл.
Это означает повышение мощности двигателя без увеличения его размеров (диаметра, хода и числа цилиндров), а также частоты вращения.
Наддув можно осуществлять за счет предварительного сжатия воздуха перед цилиндром.
Во всех выпускаемых 4-тактных судовых ДВС предварительное сжатие воздуха происходит с помощью центробежного компрессора, который приводится в действие газовой турбиной, работающей на отработавших газах дизеля.
Принцип действия компрессора показан на рисунке выше. Поступивший из компрессора воздух проходит через фильтры. После открытия впускного клапана сжатый воздух подается через воздушный коллектор к соответствующим цилиндрам.
В двухтактных дизелях предварительное сжатие воздуха происходит в центробежных компрессорах, в пространстве под поршнем, а также в поршневых компрессорах, приводимых в действие двигателем. Давление наддувочного воздуха достигает 0,14-0,25 МПа. На рисунке ниже показан в разрезе главный малооборотный дизель с наддувом.

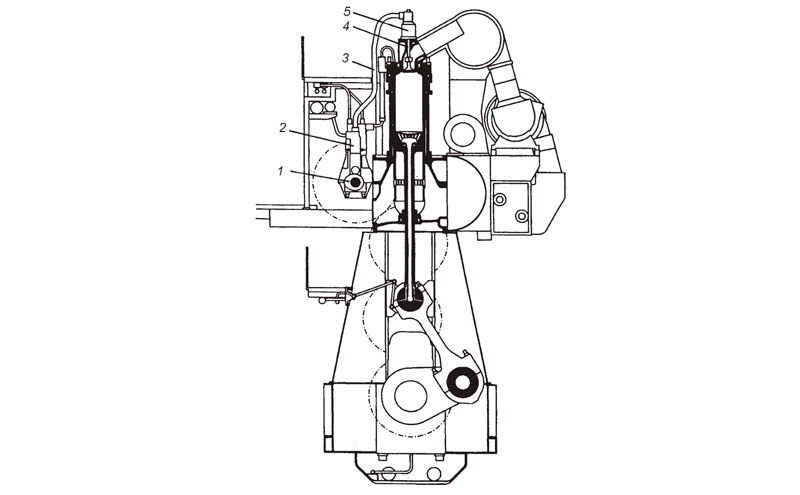

2-тактные дизели изготовляют в виде многоцилиндровых рядных двигателей с 10-12 цилиндрами.
Мощность цилиндра при общей мощности двигателя более 29 440 кВт составляет от 2900 до 3700 кВт.
В связи с этим ДВС можно использовать в качестве главных двигателей и на крупных судах.
2-тактные дизели имеют очень большие размеры и массу.
Их удельная масса достигает 40-55 кг/кВт. При мощности, например 14 720 кВт, масса составляет 600-800 т.
Четырехтактные дизели применяют на судах либо в составе дизель-генераторных установок, либо в качестве главного двигателя в многовальных энергетических установках (по одному дизелю на один движитель) и, соответственно, в многодвигательных установках для одного движителя. Применение среднеоборотных дизелей в качестве главного двигателя дает следующие преимущества:
— увеличение надежности (при выходе из строя одного двигателя остальные продолжают работать);
— уменьшение габаритов и собственной массы деталей (например, клапанов, поршней, кривошипных механизмов, подшипников и т. д.);
— уменьшение удельной массы, которая в зависимости от мощности составляет от 14 до 35 кг/кВт (для мощностей около 2200 кВт).
Среднеоборотные дизели используются также в дизель-электрических энергетических установках в качестве главного двигателя.
Двигатели внутреннего сгорания
Машинное отделение (дизель со вспомогательными механизмами)
Судовая энергетическая установка с ДВС изображена на рисунке. Кроме главного двигателя предусмотрены еще два вспомогательных, которые приводят во вращение генераторы. Для обслуживания главного и вспомогательных двигателей используются вспомогательные механизмы и системы, а также система трубопроводов и клапанов. Топливная система предназначена для подачи топлива из цистерн к двигателю. При этом для уменьшения вязкости топливо подогревается и освобождается в сепараторах и фильтрах от жидких и твердых примесей. Система смазки служит для прокачивания смазочного масла через двигатель с целью уменьшения трения между трущимися поверхностями, а также для отвода части полученного от двигателя тепла и очистки масла. Система охлаждения предусмотрена для отвода от двигателя тепла, которое проникает в основном через стенки цилиндра и возникает во время сжигания топлива, а также для охлаждения циркулирующего смазочного масла. Эта система состоит из насосов для пресной и морской воды и охладителей воды и масла. Пусковая установка, включающая в себя компрессоры, резервуары сжатого воздуха, а также трубопроводы и клапаны, служит для пуска главного и вспомогательных двигателей.
Наряду с указанными выше вспомогательными системами главного и вспомогательных двигателей в машинном отделении находятся и другие судовые механизмы общего назначения. Принцип действия четырехтактного ДВС показан на рисунке ниже. В четырехтактном двигателе рабочий цикл осуществляется за два поворота коленчатого вала, т. е. за четыре хода поршня. Механическая работа совершается только за время одного такта, три остальных служат для подготовки. При первом такте поршень движется в направлении коленчатого вала. Под воздействием возникающего при этом разрежения воздух через открытый всасывающий клапан устремляется в цилиндр. В дизеле без наддува давление всасываемого воздуха равно атмосферному, в дизеле с наддувом к цилиндру подводится уже предварительно сжатый воздух. Во время второго такта при закрытых всасывающих клапанах предварительно поступивший воздух перед поршнем подвергается сжатию, за счет чего повышаются температура и давление. Топливоподкачивающий насос, привод которого согласован с движением соответствующего поршня, повышает давление топлива. При достижении давления 19,62—39,24 МПа топливо через форсунку впрыскивается в цилиндр, в котором у дизелей без наддува давление сжатого воздуха составляет 2,94—3,43 МПа и температура 550—600°С, а у дизелей с наддувом соответственно 3,92—4,91 МПа и 600—700°С.
Принцип действия четырехтактного дизеля
Топливо впрыскивается незадолго до того момента, когда поршень достигнет верхнего положения. Впрыснутое и тщательно распыленное топливо в сжатом воздухе нагревается, испаряется и вместе с воздухом образует горячую самовоспламеняющуюся смесь. Третий такт является рабочим. Во время процесса сгорания топлива образуются горячие газы, которые вызывают увеличение давления над поршнем в дизелях без наддува от 4,41 до 5,4 МПа, а в дизелях с наддувом — от 5,89 до 7,85 МПа. Под давлением силы, возникающей за счет давления газов, поршень движется вниз, газы расширяются и производят при этом механическую работу. Во время четвертого такта открывается выпускной клапан и отработавшие газы выходят наружу. Четырехтактные судовые ДВС изготовляются как многоцилиндровые двигатели. Они устроены так, что рабочие такты равномерно распределяются по отдельным цилиндрам.
Принцип действия двухтактного дизеля
Принцип действия газотурбинного нагнетателя
1 — турбина, работающая на отработавших газах; 2 — отработавшие газы; 3 — свежий воздух; 4 — компрессор; 5 — коленчатый вал; 6 — цилиндр; 7 — поршень.
Принцип действия компрессора показан на рисунке выше. Поступивший из компрессора воздух проходит через фильтры. После открытия впускного клапана сжатый воздух подается через воздушный коллектор к соответствующим цилиндрам. В двухтактных дизелях предварительное сжатие воздуха происходит в центробежных компрессорах, в пространстве под поршнем, а также в поршневых компрессорах, приводимых в действие двигателем. Давление наддувочного воздуха достигает 0,14—0,25 МПа. На рисунке ниже показан в разрезе главный малооборотный дизель с наддувом.
Принцип действия малооборотного двухтактного дизеля
а — предварительно сжатый воздух вытесняет отработавшие газы из цилиндра; b — одновременно происходит сжатие и всасывание; с — рабочий такт и предварительное сжатие; d — предварительно сжатый воздух вытесняет отработавшие газы из цилиндра двигателя без выходного клапана.
Двухтактные дизели изготовляют в виде многоцилиндровых рядных двигателей с 10—12 цилиндрами. Диаметр цилиндров больших двухтактных дизелей достигает 1000 мм, ход — 1500—2000 мм. Мощность цилиндра при общей мощности двигателя более 29 440 кВт составляет от 2900 до 3700 кВт. В связи с этим ДВС можно использовать в качестве главных двигателей и на крупных судах. Двухтактные дизели имеют очень большие размеры и массу. Их удельная масса достигает 40—55 кг/кВт. При мощности, например 14 720 кВт, масса составляет 600—800 т.
Четырехтактный дизель (рядный двигатель)
1 — наддувочный агрегат; 2 — охладитель наддувочного воздуха; 3 — трубопровод отработавших газов; 4 — трубопровод наддувочного воздуха; 5 — трубопровод охлаждающей воды; 6 — масляный трубопровод; 7 — топливный трубопровод; в — распределительный вал; 9 — приводное колесо; 10 — промежуточные шестерни; 11 — приводное колесо коленчатого вала; 12 — коленчатый вал; 13 — шатун; 14 — поршень; 15 — цилиндровая гильза; 16 — камера охлаждающей воды; 17 — крышка цилиндра; 18 — выпускной клапан; 19 — впускной клапан; 20 — топливный клапан; 21 — штанга; 22 — топливный насос; 23 — маслораэбрызгивающее кольцо; 24 — масляная ванна картера; 25 — станина двигателя; 26 — блок цилиндров.
Четырехтактные дизели применяют на судах либо в составе дизель-генераторных установок, либо в качестве главного двигателя в многовальных энергетических установках (по одному дизелю на один движитель) и, соответственно, в многодвигательных установках для одного движителя. Среднеоборотные дизели используются также в дизель-электрических энергетических установках в качестве главного двигателя. Применение среднеоборотных дизелей в качестве главного двигателя дает следующие преимущества:
Четырехтактный дизель V-образной конструкции
1 — поршень; 2 — цилиндровая гильза; 3 — коленчатый вал.
