Мини-лекции. Детекторный радиоприёмник
Уважаемые читатели, Вы знаете что такое: детектор, «деревянная антенна», металлический изолятор? А почему это зеркало зеркальное? Что такое радио FM? Вы слышали про такое как: гармоники, обратная связь, супергетеродин? Из какой «оперы» такие названия как: максимум максиморум, DSB, SSB, ПАЛСЕКАМ? Что чернее чёрного? И почему это кино, которое Вы смотрите по телевидению, короче на 4%? А Вы знаете как подключить два-три телевизора к одной антенне? А почему одни спутники «висят» над землёй, а другие движутся? Если Вы затрудняетесь с ответом или впервые слышите обо всём этом, или Вам просто интересно, то все мои мини-лекции для Вас!
Все мини-лекции в большей или меньшей степени связаны между собой. И содержание предыдущей лекции так или иначе раскрывает содержание последующей! Насколько возможно, постараюсь Вас не нагружать подробностями. Думаю, что Вы узнаете что-то новое для себя, полезное и посмотрите на всё другими глазами!?
Детекторный радиоприёмник. Самый простой. Самый дешёвый. Самый, самый. Ему не нужно какое-либо питание. Он работает за счёт принимаемого сигнала! Всё, что нужно было, так это длинная антенна и хорошее заземление! И на этом преимущества заканчивались! А далее одни недостатки! Низкая чувствительность, так, что принимались лишь мощные близлежащие радиостанции. Низкая избирательность, зачастую приходилось слушать две, а то и три одновременно работающие радиостанции! Приём ведётся, на так называемые головные телефоны, или как их неправильно называют, — наушники. Слушать можно только одному — двум слушателям, увы! Детекторный радиоприёмник прост в изготовлении и использовании. Один из вариантов такого радиоприёмника Вы видите на рисунке вверху, слева. Это реконструкция 1983-го года, моего детекторного радиоприёмника собранного ещё в далёком, 1956 году. Одним радиоприёмником промышленного изготовления я пользовался в 1960-м году. Небольшая пластмассовая коробочка под названием «Комсомолец» рисунок внизу, слева.
Принципиальная схема на рис3.
«Комсомолец» настраивался на станции изменением индуктивности катушки контура. Перестройка велась с помощью сердечника из ферромагнитных материалов и скачками манипуляцией непосредственно катушкой контура. Мой же самодельный перестраивался изменением индуктивности. С помощью ползунка менялось число витков катушки. На рисунке антенный вход (a). Заземление (f). Катушка контура (b). Ползунок (c). Детектор (d) и гнёзда подключения головных телефонов (e).
Схема моего радиоприёмника на рис2.
Забудем на время о том, что Вы прочитали и посмотрим на рис1. Это схема одного из вариантов детекторного приёмника. Вся схема разделена на три функциональные части. Первая слева, это колебательный контур. Он состоит из катушки индуктивности L и конденсатора Сп. А так как контур подключен к антенне и заземлению, то к контуру подключен конденсатор, — антенна и поверхность земли. Кстати, это учитывается во всех схемах и в моём тоже! Стрелочка перекрещивающая пластины конденсатора говорит о том, что конденсатор переменной ёмкости. Принцип действия показан на рис4а и там же общий вид конденсатора заводского изготовления. С амплитудной модуляцией Вы уже познакомились и картинка слева, на рис4 Вам знакома. Детектор, точечный полупроводниковый диод, отличающийся малой ёмкостью и работой на высоких частотах (радиочастотах). Пропуская через себя только положительные составляющие промодулированного сигнала он работает как вентиль. Нам высокочастотная составляющая не нужна и её через блокировочный конденсатор Сб прямёхонько отправляем на землю. То есть через головные телефоны она не проходит. Низкочастотная же составляющая наоборот, проходит через головные телефоны, превращаясь в звук.
Осталось разобраться с колебательным контуром. Если не применять высоких слов, то это фильтр! Его задача отделять нужный сигнал от остальных. Проще говоря он должен пропустить полосу частот переданную радиостанцией. Как это всё работает? На рис.6а — общий вид контура, а на рис.6b — схема. На рис.7, — схема поясняющая принцип работы колебательного контура. Подключенная батарея (элемент) к конденсатору заряжает его. После заряда отключаем батарею (элемент) от конденсатора и замыкая ключ, соединяем заряженный конденсатор к катушке индуктивности. Конденсатор начнёт разряжаться через катушку. Катушка индуктивности является инертным элементом и протекание тока через неё не прекратится и после того как конденсатор полностью разрядится! Продолжающий течь ток начинает перезаряжать конденсатор. Заряженный же конденсатор начнёт тут же разряжаться, но ток пойдёт уже в противоположную сторону. И процесс будет продолжаться до тех пор пока вся энергия израсходуется на нагрев проводов и прочие потери. Протекающий по цепи ток будет иметь синосуидальную форму, с уменьшающейся со временем амплитудой рис5. Говорят, что в контуре будут происходить затухающие колебания с частотой по формуле на рис.8, зависящие от параметров контура L и C. Длина волны по формуле на рис.9.
В идеале на частоте собственных колебаний (на частоте резонанса) сопротивление контура в точках подключения антенны и заземления будет высоким, а на других низким. И чем дальше частоты находятся от резонансной, тем более сопротивление будет стремиться к нулю и независимо выше резонансной частоты или ниже. На рис.11 показана типичная для колебательного контура амплитудно-частотная характеристика. Если максимальное значение принять за единицу, то точки на уровне 0,707 дадут частоты ограничившие полосу пропускания контура. Полоса пропускания П будет равна разности частот [f2-f1]. Отчего же зависит полоса пропускания и можно ли её изменить? Да можно! Для оценки качества контура существует такой параметр как Q, — добротность контура. Её зависимость показана на рис.10. Сопротивление потерь, катушки r считаем постоянной (почти), то Q зависит в основном от соотношения L и C контура. На графиках рис.12 показано как от величины добротности меняется кривая амплитудно-частотной характеристики и соответственно полоса пропускания.
Перестраивая контур с помощью конденсатора переменной ёмкости мы естественно изменяем и добротность рис.10,12. И хотя это всё теоретически, но всё же! Стало быть и избирательность изменяется. Самая высокая в начале диапазона и низкая в конце. Но если учесть емкость антенна-заземление то изменение добротности будет не так резко изменяться. И это хоть немного, но радует!
К посту «Вечное радио». Детекторный приемник.
Вы когда нибудь пробовали засунуть что-то металлическое и желательно круглое в микроволновку? Ну или хотя бы лампочку) Будут искры. много искр.
Что бы приемник работал есть несколько основных правил:
— огромная антена. Есть специальные формы, что то типо стакана, залитого свинцом из которого торчит металлическая проволока. 50-100 кусков по 90-150см.
У меня на тот момент был частный дом с длинной участка 90 метров, я натягивал медный провод на всю длину. Я никогда не заморачивался, но длина антены тоже подчиняется каким то правилам, что то типо длина = нескольким полноценным длинам волн. (радио волна не зря так называется, она имеет амплитуду, частоту и тд. Для ее отображения как раз и служит осциллограф)
Мне удавалось ловить FM волны, достаточно недавно. Все зависит от количества витков катушки.
Но он же только для АМ. Как это ты так смог?
конденсатор назвать резистором? я бы на его месте обиделся((
это ЕМНИП работает на ДВ и СВ волны, где на русском почти ничего и нет.
вроде вообще хотели все вещание на этих волнах прекратить
Как подслушать секреты соседей. Хитрость детишек СССР
Вспомнилась шалость беззаботного советского детства. Как известно, в таком возрасте энергии было много, а любопытства еще больше. Все время что то придумывали, строили, пробовали. Иногда детский ум придумывал такое, что взрослые удивлялись нашей находчивости.
Все началось с журнала, где была короткая заметка: «Как сделать переговорное устройство, которому не нужны батарейки» Для этого нужно то было только громкоговоритель абонентской радиоточки и высокоомные наушники.

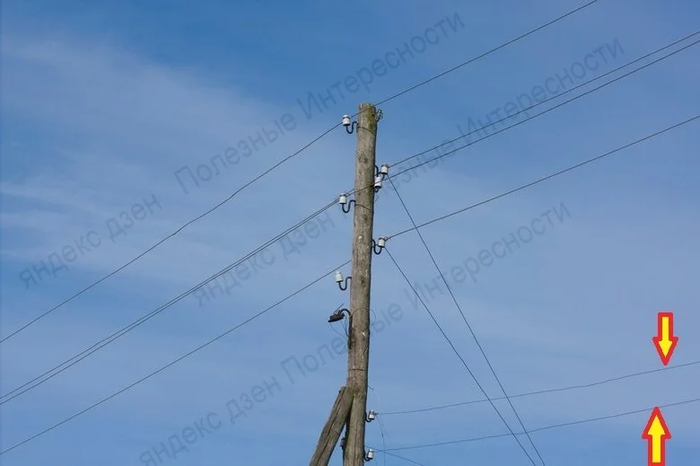

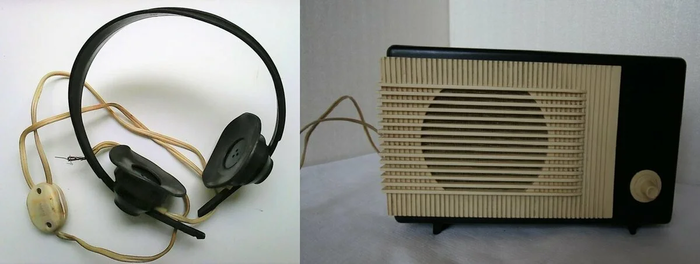

Соединяем их длинным проводом. Один говорит в громкоговоритель, а другой слушает в наушниках. Протянули провод между комнатами, соединили радиоточку и наушник-отличное переговорное устройство получилось, а главное работает без всякого электричества!
Нас уже не удержать-решили сделать линию связи между домами. Бросили клич среди друзей, но ни у кого не оказалось длинных кусков кабеля. Как же быть? И тут пришла идея: вдоль улицы по всей деревне выстроились деревянные опоры электросети. А чуть ниже электрических, проложены стальные провода радиосети.

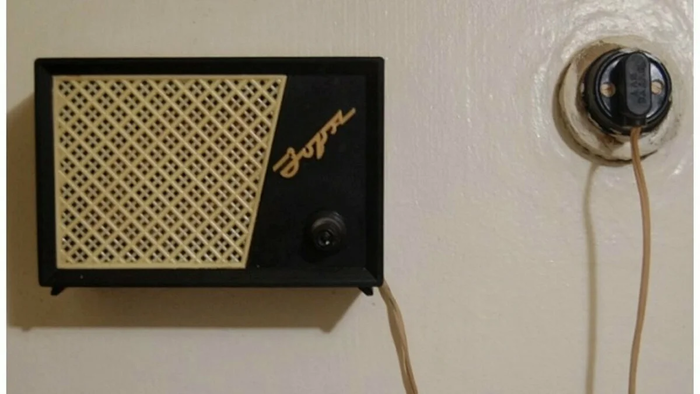

Целый день по этим проводам передается радиовещание, а ровно в полночь, исполнив напоследок гимн СССР, радиовещание отключается. Линия до 05.45 утра остается свободной. Вот мы решили и воспользоваться этим «простоем» радиосети.

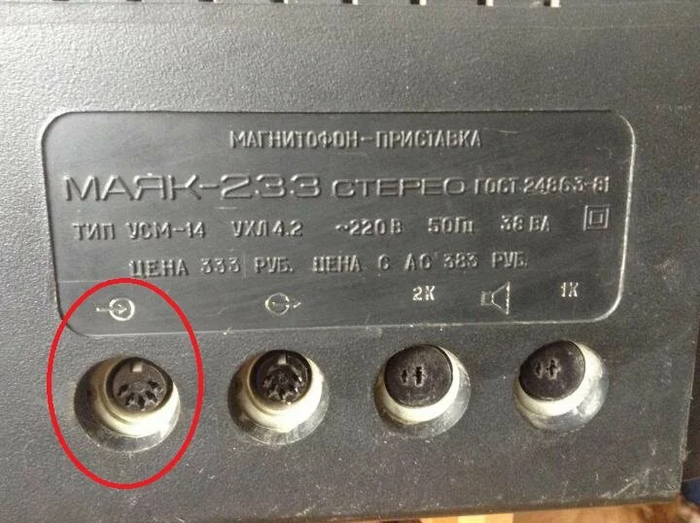

2 и 3(5) пины вход усилителя
Все дело в том, что в деревнях радиоточки на ночь ставили на полную громкость. В 05часов 45 минут начинается ежедневное выступление председателя. Это и будильник и экстренный выпуск новостей колхоза-никак нельзя пропустить. Пока нет сигнала радиопередач, радиоточка работает как микрофон, передавая в линию все звуки вокруг себя.
Так мы превратились в разведслужбу деревенского масштаба. КГБ, ФБР и ЦРУ были детским садом по сравнению с нами. Особенно было интересно слушать разговоры позднего застолья-развязанные алкоголем языки много секретов выдавали)
Особо интересные дискуссии записывали на кассету и давали потом слушать участникам застолья. Дабы не выдать источник информации, мы сочинили легенду про направленный микрофон, который улавливает дребезжание оконного стекла от голоса.
Когда разведывательная деятельность наскучила, решили устраивать радиоконцерты для сельчан. Для этого брали трансформатор от абонентского громкоговорителя для повышения напряжения сигнала.

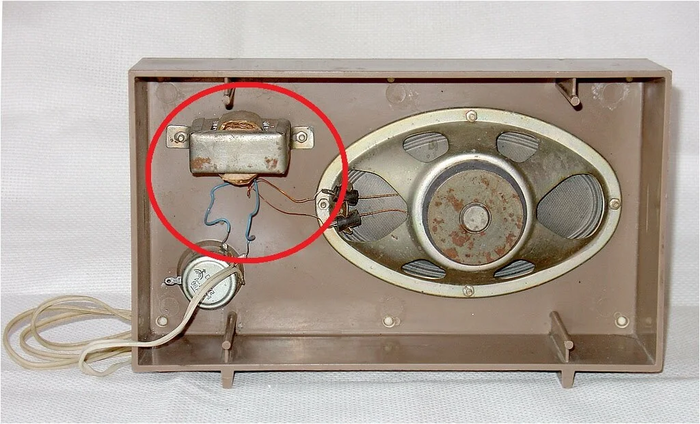

Обмотку громкоговорителя трансформатора подключали к выходу усилителя, а вторую обмотку подключали к радиосети.
Причем наши радиоконцерты шли в прямом эфире. В промежутках между песнями мы вставляли свои комментарии или же «поздравляем Марию Ивановну. и передаем песню Бони-М ( Челентано, АББА, Смоки) «.
Взрослые потом еще долго вспоминали эти наши концерты в прямом эфире. Где то с юмором, а где то и с предложением возобновить передачи. Причем никому и в голову не приходило ругать нас за эти шалости или настучать участковому. Все таки, до чего толерантное было поколение.
Потом уже было радиолюбительство, бессонные ночи в сладком дыму канифоли и первые эфиры «шарманки».
Про детство vol 2
Когда я рисовала картинки про магнитофон, то вспомнила как я для себя открыла заграничное радиовещание. Конечно, в 90-ых было телевидение из разных стран, но все эти люди, говорящие на иностранных языках казались такими далекими и нереальными.
И вот, когда я впервые услышала живые голоса в режиме реального времени, которые шутили и рассказывали какие-то местные новости и ставили какую-то свою любимую музыку в эфир, я будто открыла для себя факт их существования. Это было невероятное ощущение причастности к какой-то огромной тайне мира, настоящее волшебство.)
Вечное радио
В детстве я сделал себе странное радио. Уже не помню откуда я узнал такую схему: контакты динамика (телефона) от телефонной трубки соединялись диодом. Минус подсоединялся к батарее, а плюс — к алюминиевому карнизу для шторы. И эта хрень начинала тихонько работать, передавая сигнал какой—то радиостанции, типа Маяка, кажется. Если прижать к уху, то все вполне себе хорошо слышно, хоть и тихо. Никаких источников питания не требовалось, эта штука работала в режиме нон-стоп. Подозреваю, что она как-то начинала выполнять роль радиоточки, хотя в квартире у нас не было даже розетки для радиоточки.
Телефон был старый, в котором мембрана не плёнка с катушкой, а какая-то пластина, которая лежит на двух металлических контактах, типа электромагнита.
Кто знает как такое могло работать?
О мирской несправедливости
Как-то в конце 90-х маленький я решил поздравить друга с днем рождения, заказав ему песню на радио. (тогда это было модно) радио по-моему называлось «Мега». Способом коммуникации тогда было «отправьте сообщение с текстом на пейджер. » Ну я и отправил. Прошу поздравить friendname с ДР, поставить песню группы A-HA (в том году были популярными Velvet и Sommer moved on).
И вот дождавшись часа икс, слышу я мелодичный голос девушки диктора. «Username, поздравляет своего друга friendname с днем рождения и просит поставить композицию. легкая пауза секунды на три. наверное Username имел ввиду группу НА-НА, с удовольствием выполняем его просьбу»
И включает «Упала шляпа упала на пол».
С тем другом мы потом долго не общались.
Ночная симфония детства
Эмбиент моего детства.
Комната с видом вовнутрь. Флигель и радио
История о счастливых моментах несчастливого детства, увиденная глазами ребёнка из не самой благополучной семьи.
Когда бабушка совсем расходилась в своей привычке к нецеленаправленной ругани (а это с ней случалось частенько), дедушка прятался от неё во флигель, и брал туда с собою меня. В таких случаях дедушка называл флигель «бомбоубежищем» (в молодости он служил в армии, и любил военные термины). Шутка была точная, и я каждый раз заново смеялась над ней.
Флигель представлял собой старый жилой сарай из досок, обмазанных снаружи и изнутри глиной и штукатуркой. Внутри он был поделён на две комнаты: кухню и спальню, не считая небольшой прихожей в два шага по периметру.
В спальне стояли ящики с песком, в котором хранилась морковь, а ещё – картошка и лук, наваленные в мешках по углам. Одну из стен занимала кровать – широкая, с железной спинкой из прутьев, напоминавших мне решётку тюрьмы. Я часто сидела на этой кровати, выглядывая меж прутьями – играла «в заключённого» (ощущение полной морально-физической несвободы было мне знакомо не понаслышке).
На кухне был стол, небольшой холодильник, печка и кухонный шкаф, полный самой разнообразной посуды. Самая смешная вещь там была – половник, висевший на стене на отдельной резной вешалке, и такой большой, что ковш его можно было бы запросто одеть мне на голову.
Бабушка не любила появляться во флигеле, потому что внутри было холодно, сыро и пахло плесенью. Поэтому лучшего места для пряток от бабушки нам было не найти.
С дедушкой можно было смело «идти в разведку». Он всегда придумывал интересные темы для разговоров и всякие словесные игры вроде «названия городов на последнюю букву предыдущего», чтобы незаметно провести время. Из припрятанных в холодильнике продуктов и выкопанной из песка моркови дедушка тут же варил суп в случаях, когда сидеть приходилось достаточно долго, и мы с ним успевали проголодаться. Наверное, примерно так чувствовали и проводили время в землянках солдаты во время войн, думала я, и испытывала восторг и некоторую гордость при этой мысли.
Надо сказать, готовил дедушка удивительно хорошо – даже вкуснее бабушки. Я очень радовалась, когда приходилось прятаться не на вечер, а ещё до обеда, потому что знала: на весь остаток дня будет вкусно и весело.
Однажды дедушка решил починить старое советское ламповое радио, стоявшее на окне рядом с печкой. Он долго копался в нём, что-то откручивая и разбирая. Я с нетерпением следила за его действиями и рассматривала удивительные по форме детали из странных разноцветных металлов. А потом радио заработало! Оно заговорило шипящими голосами, и на его передней панели из прорванной марли затрепетал огонёк. Этот огонёк был такой уютный, что вокруг него можно было сидеть, как вокруг костра…
Дедушка притащил из спальни два стула, и мы с ним уселись рядом, поодаль от радио. Оно пело, а мы молчали и слушали. И это было до того хорошее молчание, что не стоило вообще ничего говорить.
Этот вечер я запомнила на всю жизнь как теплейший из вечеров, почему-то при этом прошедший в сыром флигеле и в ночной прохладе уходящего на тот момент лета…
Детекторный радиоприемник
Детекторный радиоприемник
Исполнитель: учащийся 9А класса Львов Андрей Олегович
Руководитель: Климов Александр Юрьевич, (Ведущий инженер СУНЦ УрГУ), optek (at) mail.ru
Словарь сокращений и обозначений
Введение
Простота конструкции, недефицитность деталей и отсутствие источников питания (именно поэтому ДРП изучается в средних учебных заведениях в наше время) способствовали его популярности в 20-40гг 20в. Дадим определение ДРП: это приемник, работающий за счет энергии радиоволн и не имеющий усилителя. Следует заметить, что приемник прямого усиления – это тот же детекторный с каскадами усиления сигнала низкой частоты.
1. Классическая схема ДРП
Рис.1. Типовая схема ДРП
Существует два основных варианта классических схем ДРП. Первый вариант изображен на рис.1. Второй вариант отличается от первого только тем, что детекторный диод подключен не к части контура, а к контуру полностью.
1.1. Функциональная схема ДРП
Рис. 2. Функциональная схема классического ДРП.
1.2. Принцип работы ДРП
2. Компоненты ДРП
2.1. Колебательный контур
Классическая схема ДРП изображена на рис. 1. Она повторяется во многих популярных книжках и журналах. Антенна WA 1 и заземление присоединены к колебательному контуру (катушка L 1 и КПЕ C 1). Колебательный контур служит для выделения из всей массы принимаемых сигналов лишь одного, желаемого. Если частота сигнала совпадает с частотой настройки контура, напряжение на нем максимально. Для настройки в пределах диапазона изменяют емкость (используют КПЕ), для переключения диапазонов изменяют индуктивность катушки L 1.
2.2. Диод
По применению полупроводниковые диоды разделяются на группы: выпрямительные, высокочастотные, туннельные и некоторые другие (рис.2).
В качестве полупроводникового материала в диодах используется германий, кремний и арсенид галлия (в туннельных диодах).
Первые диоды стали известны с начала 20в (1906-1908 гг). Тогда же и появились первые ДРП. В 20-40гг 20в радиолюбители изготавливали детекторные диоды из кристаллов цинкита или пирита. В России пионерные работы по диодам проводил О.Лосев, который помимо детекторных диодов изготовил и первые светодиоды (он наблюдал свечение кристалла карборунда при подключении к нему батареи питания). В классических ДРП используются германиевые диоды Д2, 18,20, как самые дешевые и широко распространенные.
2.3. Конденсаторы
В классической схеме ДРП два конденсатора. С1 – переменный керамический или воздушный, предназначен для настройки приемника на частоту радиостанции (5-300 пФ). С2 нужен, чтобы убрать ВЧ – составляющую и повысить качество звука (2000 – 6800 пФ).
2.4. Головные телефоны
В России первым в приемнике высокоомные головные телефоны использовал П.Н.Рыбкин в 1899 г. За рубежом работами по усовершенствованию ДРП в эти же годы занимался Г.Маркони.
Последний элемент разбираемой схемы ДРП – головные телефоны. Для ДРП подходят только высокоомные телефоны (ТА-4, ТОН-2, ТОН-2М, ТАГ-1, ТГ-1), абсолютно не подходят низкоомные или наушники от плейера. Параметры некоторых из них приведены в Приложении 1.
Для телефонов ТОН-2 сопротивление на частоте 1000 Гц составляет 12000 Ом. Минимальная амплитуда сигнала 1000 Гц, слышимая человеком в наушниках ТОН-2 составляет 5 мВ. В классическом ДРП амплитуда сигнала на наушниках достигает 20 мВ (достаточно громко и разборчиво слышна речь и музыка), что соответствует электрической мощности 0,02 мкВт.
3. Недостатки классической схемы детекторного приемника
а) Для согласования сопротивлений колебательного контура и диода используется катушка связи (обычно 1/5-1/10 от числа витков катушки).
Следовательно, на диод поступает ВЧ напряжение в 5-10 раз меньшее, чем наводится в контуре, то есть, с большими потерями мощности (в 25-100 раз).
б) Используется энергия одного полупериода сигнала.
в) Головные телефоны сильно искажают сигнал и имеют низкий КПД (из-за металлической мембраны). Головные телефоны малоэффективны при работе на низких частотах, из-за жесткой мембраны не работают на высоких звуковых частотах. Рабочий диапазон частот наушников 300-3500 Гц. Получить качественный звук в этом случае просто невозможно.
4. Применение классического ДРП.
ДРП, выполненный по классической схеме, и в наше время находит применение для: настройки радиолюбительских передатчиков и настройки передатчиков систем электронного дистанционного управления. В любительской литературе описано успешное применение ДРП для поиска маломощных шпионских закладок (в просторечии именуемых «жучками»). В этих случаях нагрузкой ДРП работает микроамперметр постоянного тока на 10-100 мкА, шунтированный конденсатором.
5. Совершенствование ДРП
Если посмотреть на функциональную схему ДРП, можно прийти к следующим выводам: классическая схема свои возможности усовершенствования исчерпала. Кардинальное улучшение параметров ДРП возможно при полной переделке всех функциональных узлов ДРП, собранного по классической схеме.
5.1. Громкоговорящий ДРП
Добиться увеличения громкости и улучшения качества сигнала можно модернизацией всех узлов классического ДРП. В качестве колебательного контура выступает катушка индуктивности на ферритовом стержне. Эта катушка имеет межвитковую емкость, а настройка на радиостанцию производится перемещением катушки на сердечнике. Более оптимальное согласование детектора с контуром производится конденсатором связи С1 (сопротивление контура сотни килоом, а детектора 5-20 кОм). Замена одного диода диодным мостом позволяет увеличить громкость ЭАП, так как теперь в ДРП используется энергия обоих полупериодов ВЧ сигнала. Диодный мост выполнен на диодах типа Д310, так как у них меньше сопротивление и меньше потери, чем у диодов Д2, 18, 20.
Рис.4 Прибор для выбора детекторного диода
Рис.5 Усовершенствованный классический ДРП
В качестве ЭАП используется динамик мощностью 1-8 Вт и сопротивлением катушки 4-8 Ом. Для согласования сопротивлений детектора и ЭАП служит понижающий трансформатор (
220 В/9-12 В). Для увеличения отдачи динамик устанавливается на отражательный экран. Модернизированный ДРП дает выигрыш по мощности относительно классической схемы ДРП в 140-400 раз.
5.2. Применение модернизированного ДРП.
Рис.6 ДРП – источник электрической энергии.
Накопительный конденсатор С2 рассчитан на рабочее напряжение 25-60 В при минимальном токе утечки. Приемник настраивается на самую мощную СВ или ДВ радиостанцию в этом регионе.
5.3. ДРП, питаемый «свободной энергией поля»
Для более полного использования энергии несущей, модернизированный ДРП дополняется каскадом усиления на германиевом транзисторе. И данный приемник работает громче. Теперь он стал приемником прямого усиления.
Рис.7 ДРП (приемник прямого усиления) с увеличенным КПД.
Транзистор в усилителе приемника низкочастотный и маломощный: МП39-42. Сигнал ЗЧ на базу подается через разделительный конденсатор С3. ЭАП приемника состоит из динамика ВА1, включенного через согласующий трансформатор Т1.
Настройка этого приемника сводится к настройке входного контура на частоту мощной радиостанции и одновременной подстройке емкости С1, а затем подбору сопротивления R 1 по максимальной громкости звучания.
6. Экспериментальная часть
6.1. Сборка и наладка модернизированного ДРП.
Для собранного по рис.5 модернизированного ДРП и настроенного перемещением катушки по стержню на радиостанцию «Радио России» (длина волны 260 кГц – диапазон ДВ) вольтметр на выходе приемника показал напряжение 0,25 В. После согласования сопротивлений контура и детектора согласующим конденсатором вольтметр показал 2,35 В. Затем был подключен ЭАП: динамик 6ГД-3. Полоса воспроизводимых частот 6ГД-3: 100-10000 Гц. Громко и с высоким качеством слышна музыка и речь. Антенна: медный провод диаметром 0,5 мм и длиной 8 метров. В качестве заземления использована батарея центрального отопления. Если вместо ЭАП включали сверхъяркий желтый светодиод, то наблюдали его яркое свечение!
Таким образом, все мои предположения подтвердились. Улучшенный ДРП может работать в качестве практически вечного источника энергии. Громкость звучания этого приемника можно дополнительно увеличить при использовании рупора, установленного на ЭАП.
При замене ДВ катушки на более высокодобротную на выходе приемника было получено напряжение 5,30 В и громкость приемника значительно возросла. Дальнейшее увеличение громкости приемника можно получить за счет применения более эффективной антенны.
6.2. Сборка и наладка ДРП с каскадом усиления на транзисторе (питаемый энергией электромагнитной волны).
Приемник собранный по рис.7 работал значительно громче, чем модернизированный ДРП. И это естественно, так как транзисторный усилитель НЧ питается постоянной составляющей сигнала, а она в 3-10 раз выше, чем НЧ составляющая, вдобавок транзистор усиливает слабый НЧ сигнал.
Приложение
Таблица 1 Электрические параметры высокоомных телефонов типа ТОН-2
Основные параметры
Значение параметра
Модуль полного электрического сопротивления переменному току одного телефонного капсюля на частоте 1000 Гц, не менее, Ом
Неравномерность частотной характеристики отдачи капсюля в диапазоне частот 300-3000 Гц, не более, дБ
Таблица 2 Электрические параметры детекторных диодов
Тип диода
Назначение
Среднее значение выпрямленного тока, мА
Прямой ток при напряжении 1 В, мА
Обратный ток не более, мА (при напряжении, В)
Наибольшее допустимое обратное рабочее напряжение, В
Выпрямление переменных напряжений
* Диоды Д2 предназначены для работы в различных схемах. Оформлены в стеклянном корпусе. Предельная рабочая частота 150 МГц при температуре окружающей среды от –60 до +70 О С. Емкость между выводами при обратном напряжении на диоде – 1 пФ.
Таблица 3 Параметры громкоговорителей
Тип громкоговорителя
Отдача, Па
Треб. W сигнала для громкости 60дБ, мВт
Словарь терминов
АНТЕННА (от лат. antenna — мачта, рей), в радио — устройство, предназначенное (обычно в сочетании с радиопередатчиком или радиоприемником) для излучения или (и) приема радиоволн.
ДИОД [от ди. и (электр)од ], 2-электродный электровакуумный, полупроводниковый или газоразрядный прибор с односторонней проводимостью. Применяется в электро- и радиоаппаратуре для выпрямления переменного тока, детектирования, преобразования частоты, переключения электрических цепей.
ЗАЗЕМЛЕНИЕ, устройство для электрического соединения с землей аппаратов, машин, приборов и др.; предназначено для защиты от опасного действия электрического тока, а в ряде случаев для использования земли в качестве проводника тока или одного из плеч несимметрического вибратора (антенны).
КОНДЕНСАТОР электрический, система из двух или более подвижных или неподвижных электродов (обкладок), разделенных диэлектриком (бумагой, слюдой, воздухом и др.). Обладает способностью накапливать электрические заряды. Применяется в радиотехнике, электронике, электротехнике и т. д. в качестве элемента с сосредоточенной электрической емкостью.
ПИРИТ – медный минерал (в основном содержащий дисульфид меди)
СЕЛЕКТИВНОСТЬ (избирательность) радиоприемника, его способность выделять полезный радиосигнал на фоне посторонних электромагнитных колебаний (помех). Параметр, характеризующий эту способность количественно. Наиболее распространена частотная селективность.
ТРАНЗИСТОР (от англ. transfеr — переносить и резистор), полупроводниковый прибор для усиления, генерирования и преобразования электрических колебаний, выполненный на основе монокристаллического полупроводника (преимущественно из кремния или германия), содержащего не менее трех областей с различной — электронной и дырочной — проводимостью.
ТРАНСФОРМАТОР (от лат. transformo — преобразую), устройство для преобразования каких-либо существенных свойств энергии (напр., электрический трансформатор, гидротрансформатор).
Именной указатель
Лосев Олег Владимирович (1903-42), российский радиофизик. Создал (1922) полупроводниковый радиоприемник (кристадин). Открыл ряд явлений в кристаллических полупроводниках («свечение Лосева», фотоэлектрический эффект и др.).
Маркони Гульельмо (1874-1937), итальянский радиотехник и предприниматель. С 1894 в Италии, а с 1896 в Великобритании проводил опыты по практическому использованию электромагнитных волн; в 1897 получил патент на изобретение способа беспроводного телеграфирования. Организовал акционерное общество (1897). Способствовал развитию радио как средства связи. Нобелевская премия (1909, совместно с К. Ф. Брауном).
Поляков Владимир Тимофеевич – известный советский и российский радиотехник, специалист по радиоприемным устройствам
Попов Александр Степанович (4 (16) марта 1859, пос. Турьинские Рудники Верхотурского уезда Пермской губернии, ныне Краснотурьинск Екатеринбургской области – 31 декабря 1905 (13 января 1906), Санкт-Петербург), российский физик и электротехник, один из пионеров применения электромагнитных волн в практических целях, в том числе для радиосвязи.
Рыбкин Петр Николаевич – ассистент А. С. Попова, первый использовал в радиоприемнике высокоомные телефоны.
