что такое демонтаж двигателя
СНЯТИЕ ДВИГАТЕЛЯ ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поставьте автомобиль на подъемник или над смотровой канавой, установите упоры под передние колеса и вывесите задний мост с одной или двух сторон.
2. Снимите капот, отсоедините провода от аккумуляторной батареи и от узлов электрооборудования, установленных на двигателе. Снимите аккумуляторную батарею и подкапотную лампу.
3. Слейте жидкость из радиатора, блока цилиндров и отопителя, для чего отверните пробки на левой стороне блока цилиндров и на нижнем бачке радиатора, верхний рычажок управления отопителем сдвиньте вправо (им открывается кран отопителя) и снимите пробки с расширительного бачка и радиатора.
ВНИМАНИЕ: Чтобы не повредить радиатор, поворачивая сливную пробку, вторым ключом придерживайте штуцер пробки, впаянный в радиатор. Пробку отворачивайте торцовым или накидным ключом, чтобы не сорвать грани пробки.
4. Снимите кожух вентилятора. Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости и снимите радиатор вместе с термостатом и шлангами.
5. Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор технологической заглушкой.
6. Отверните гайки крепления приемной трубы глушителей к выпускному коллектору.
7.Снимите коробку передач (см. соответствующий раздел)
8. Отсоедините от двигателя тягу привода дроссельной заслонки карбюратора и трос управления воздушной заслонкой.
9. Отсоедините от двигателя шланг подвода топлива и шланги, идущие к отопителю.
10. Повесьте на таль траверсу ТСО-3/379 и застропите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны – за отверстие крепления кожуха сцепления.
11. Слегка натяните цепь тали, отверните гайки крепления подушек 9 передней подвески двигателя к поперечине передней подвески и выньте двигатель из моторного отсека.
12. Снимите теплоизоляционный щиток стартера и заборник горячего воздуха вместе с подводящим шлангом. Снимите с блока цилиндров два боковых кронштейна с подушками передней подвески двигателя.
13. Отверните болты крепления сцепления и снимите его.
14. Снимите теплоизоляционный щиток стартера и заборник горячего воздуха вместе с подводящим шлангом. Снимите с блока цилиндров два боковых кронштейна с подушками передней подвески двигателя.
15. Отверните болты крепления сцепления и снимите его.
16. Устанавливайте двигатель на автомобиль в последовательности, обратной снятию. Особое внимание уделяйте соединению двигателя с коробкой передач: первичный вал должен точно, без перекоса, войти в шлицы ведомого диска сцепления.
демонтаж двигателя в гаражных условиях
появилась необходимость вытащить двигатель из машины, при этом по возможности не используя ресурсы заведений (можно было вытащить зацепив за лапу подъемника, или гусем) ибо кузов должен был после демонтажа какое то время постоять
гуся тащить в гараж было как то неохота (нет большой машины) и я начал искать методы. Как раз на этом сайте я нашел фотографии метода который мне понравился, правда без описания
итак
отключаете двигатель от всего, снимаете коробку, штаны, капот (если вы не знаете как, лучше отдайте в сервис).
разворачиваете над капотом треногу с полиспастом, зацепляете за цепь на двигателе
жып с зади какраз за тем чтобы выдернуть не ездящую машину (след от левого колеса — оно заблокировано)
подымаете двигатель и выкатываете, если не катается выдергиваете АККУРАТНО машиной, машину из под двигателя.
мы веревку тянули еще одной машиной (сложили в 2е, завязали простой узел и в него короткий удлинитель) сдававшей назад но в принципе на 4х рольном полиспасте справляется и один человек … просто так гораздо удобней и меньше вероятности получить по башке
двигатель на тележку — удобней его катать … мы двигали без тележки — один человек приподымал а второй чутка тянул за веревку (если упадет то не на голову) переставляли треногу и по новой поднял, потянул
тележку можно притырить в окее (ленте, карусели), можно собрать самому но дорага … мне повезло — была какая то местная
на фото двигатель вытащили вместе с штанами и коробкой, но при этом болгаркой срезана часть морды (после ДТП), я видел фотки как люди ставили вместе с коробкой но говорят нефигова всего поцарапали …
в багажник грузить также. поставили треногу над машиной, выехал. закатил двиг на тележке, подняли привязали. сдал назад опустили в багажник.
поднимали руками без машины
использованные вещи (и информация где их взять в СПб)
полиспастный блок (иногда назывют тельфер) — я брал у этих ребят www.stroypark.ru вроде как есть такой же у этих — www.skrabplus.ru
минимум 3х рольный или 3х рольный снизу 4х сверху
предварительно ознакомится с принципом работы, усилиями и тд.тп
веревка 8мм(максимум под мои ролики) плетеный, НПО «канат» адрес петровский 20к1, 23 метра хватает какраз меньше не желательно (неудобно вязать) абс минимум 15 метров
доски с ближайшей стройбазы не меньше 3 метра (короче не встанет над машиной, 3 метра встает в упор) 40*150, можно длиньше и толще, там где подсмотрел метод доски были тоньше
цепь 8мм хватит 2 метра, брать или максидом по аццкой цене или за 78 домом по кубинской (заехать на територию и в доль 78 до упора там на право …)
Плановое ТО на 470 тыс. км пробега (Часть — 1: Демонтаж двигателя и его разборка)
Как бы не хотелось, но все же, как то надо начинать плановое ТО… Отсутствие времени, а так же музы, а в данном случае и помощников, оттягивали это действие последние 2-3 месяца. Я бы и сейчас наверное нашел отговорку от демонтажа двигателя однако Миша, он же DogeR161 и Дима, он же Neyrolinguist приехали в гараж, отпинали меня ногами и сказали что такого другого шанса и таких помощников, как они у меня в ближайшее время не будет… Ну в общем поставили перед фактом, что мотор надо выбрасывать из авто и разбирать…
А раз так, то понеслась:
1. Загоняем авто на подъемник и вывешиваем переднюю ось;
2. Скидываем передние колеса;
3. Снимаем защиту картера;
4. Сливаем масло двигателя и масло КПП пока они еще горячие
5. Снимаем пружинную скобу нижнего шланга радиатора и снимаем его с патрубка;
Отмечаем про себя что уже было поломато 🙂 особенно не важно, так как рулевые тяги, наконечники и все сайлентблоки будут меняться, но все же фиксируем все на память в каком состоянии оказался автомобиль 🙁

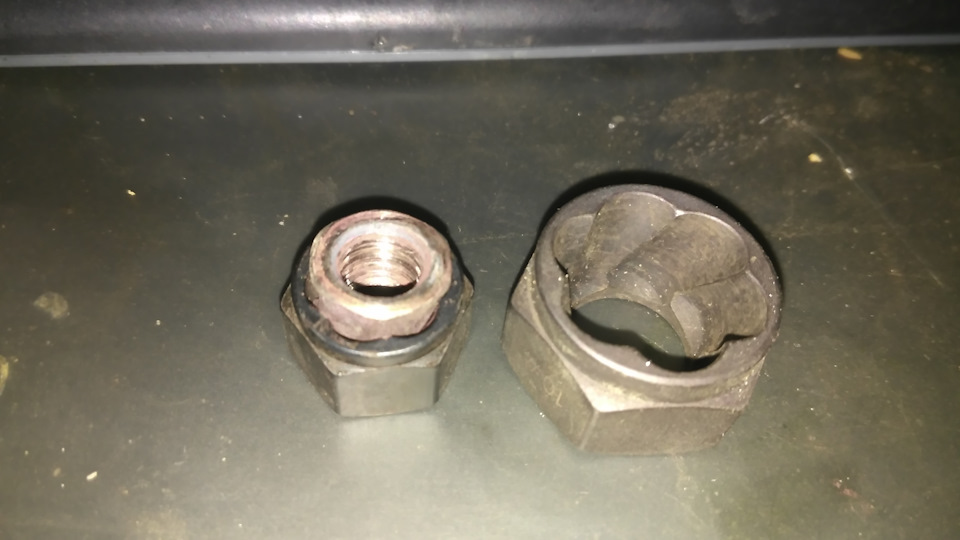

6. Откручиваем болт крепления привода (головка на 13)

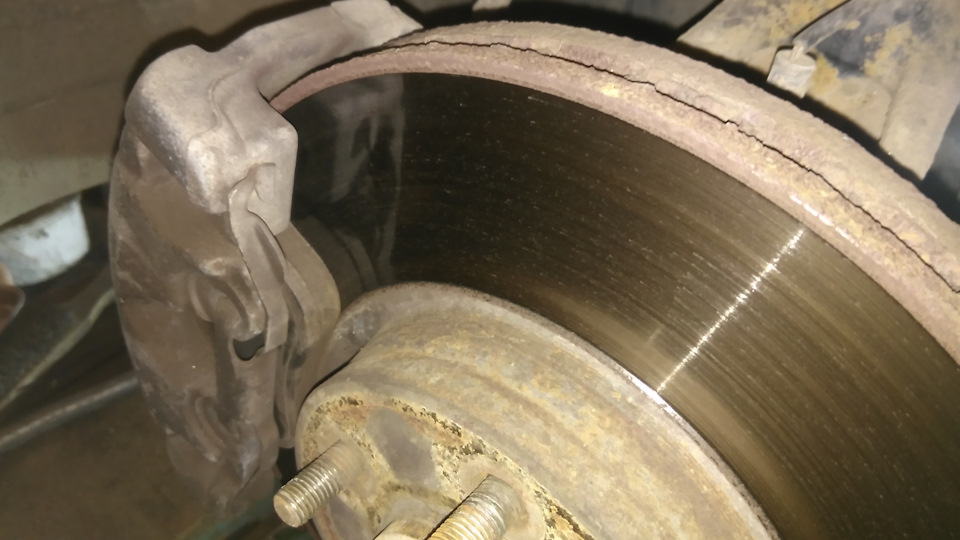

7. Откручиваем крепление тормозного суппорта (два болта на 15 18 с обратной стороны поворотного кулака) и подвешиваем его на цепь или проволоку на пружину передней стойки;
К слову, тормозные диски тоже подлежат замене — они еще родные :)))

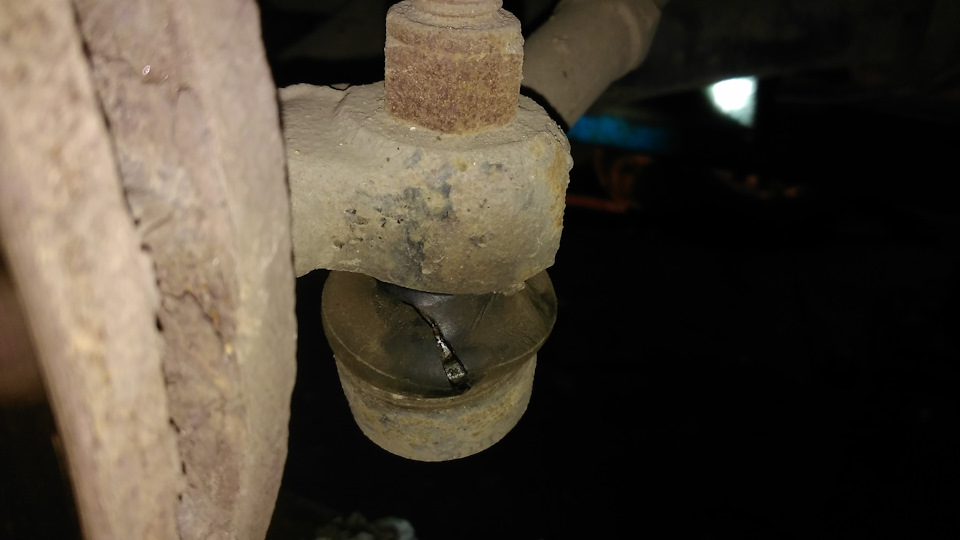

8. После этого откручиваем гайку шаровых и выбиваем шаровую из поворотного кулака;

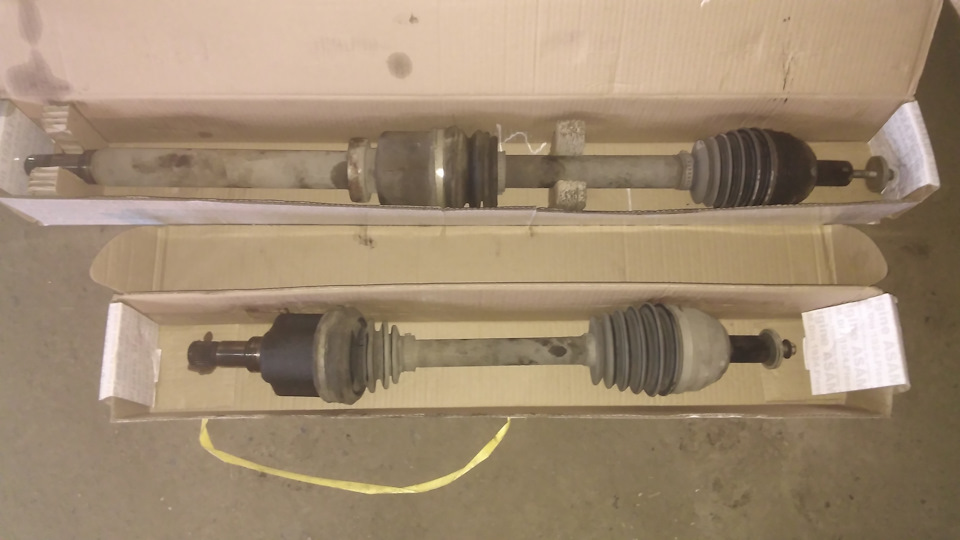

9. Отводим стойку с кулаком наружу и вынимаем привод из ступиц;

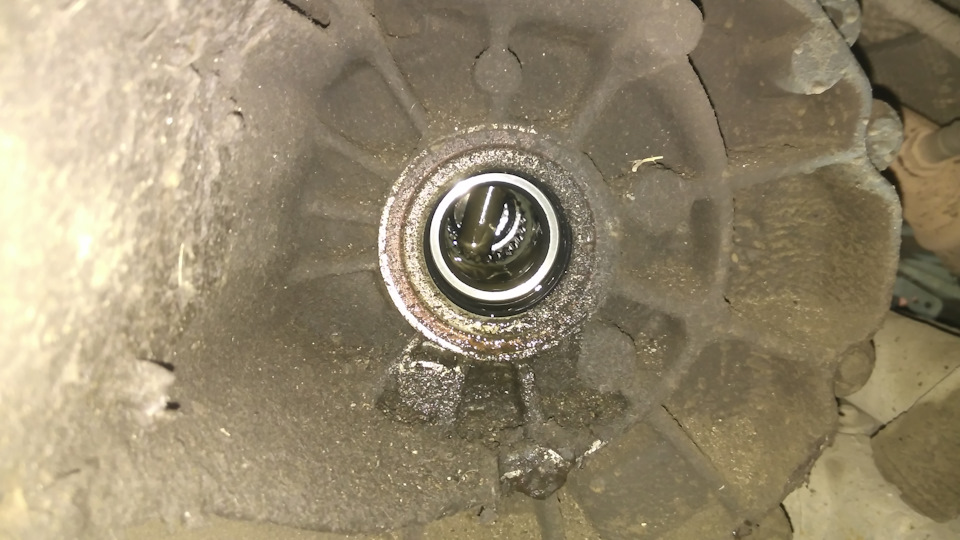

10. Тонкой монтажной монтировкой поддеваем внутренний ШРУС (между ЩРУСом и корпусом КПП) и преодолевая усилие пружинного стопора выдавливаем привод из коробки
11. С правой стороны нужно будет еще отвернуть две гайки на 13 прижимающие скобу крепления подвесного подшипника. Пружинного стопорного кольца на правом валу нет.
12. Далее опускаем подъемник и приступаем к разборки подкапотного пространства.

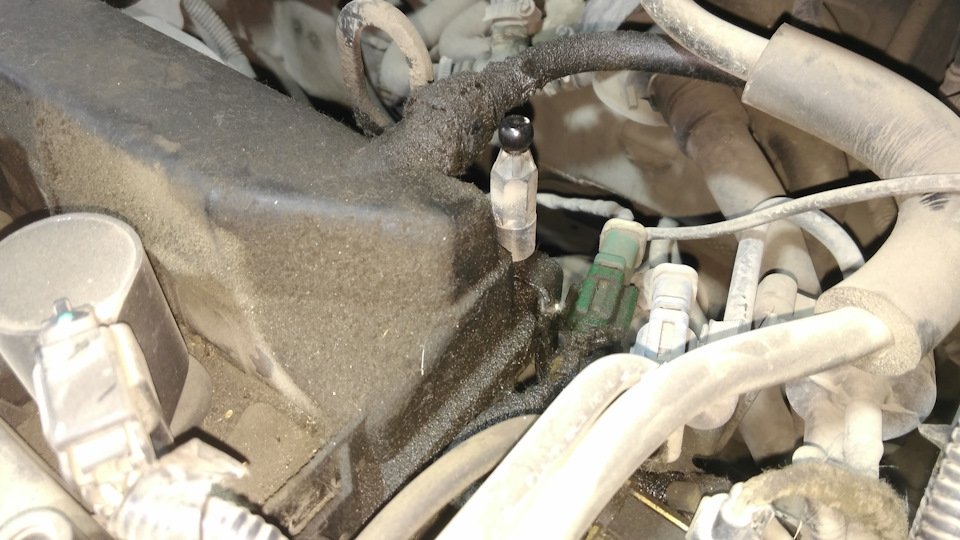

Так как у меня установлено ГБО, то сначала я демонтировал все что относится к ГБО (оно будет заменено на другое). После этого фиксируем все проблемные моменты связанные с течью и всякого рода проблемами, чтобы потом не забыть там поменять сальники, уплотнители и прокладки.
13. Снимаем воздушный фильтр;
14. Откручиваем планку крепления АКБ и выдвигаем АКБ отключая от него клеммы. АКБ у меня на 85 А, поэтому он такой длинный 🙂

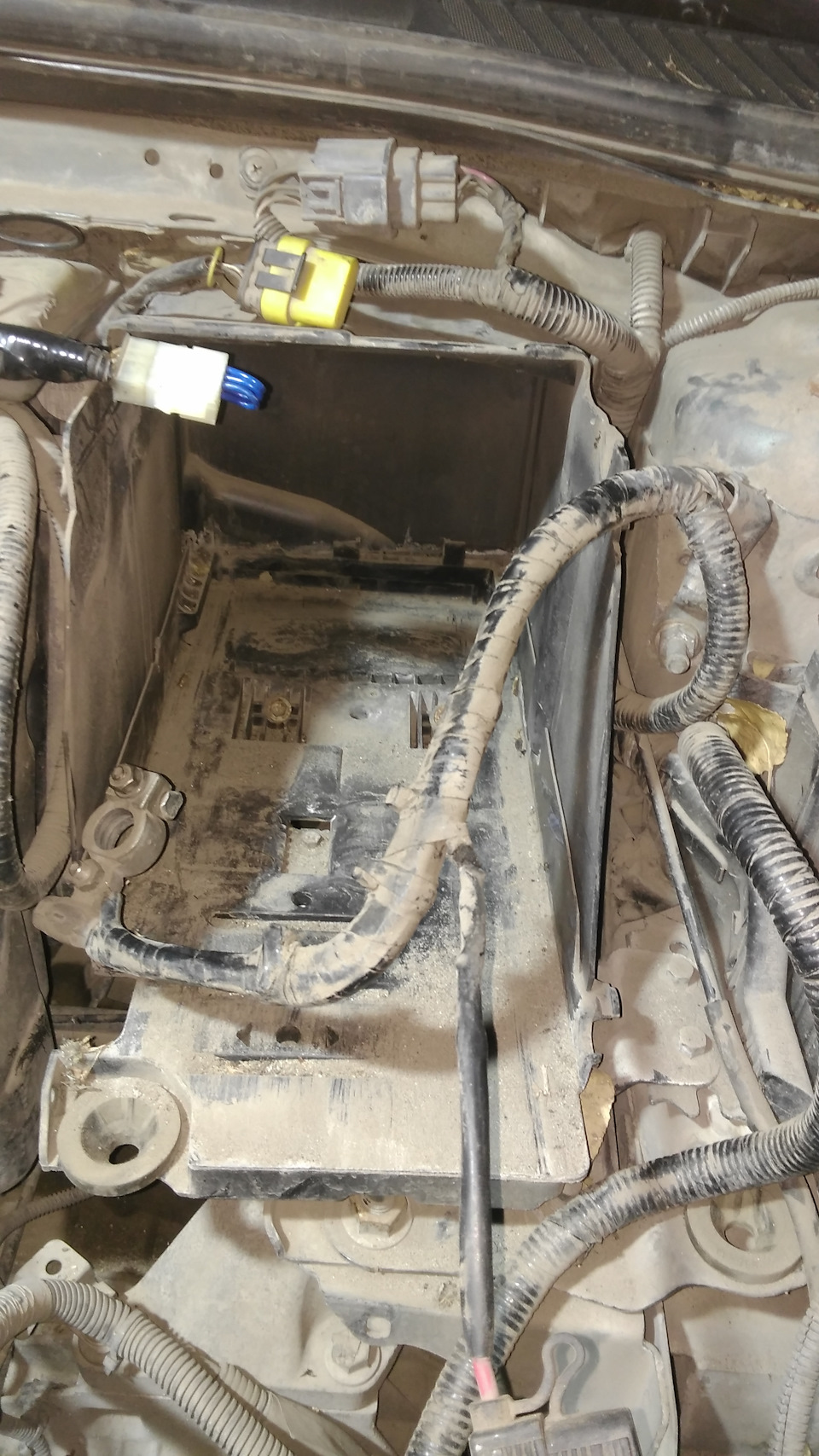

15. После удаления АКБ снимаем аккумуляторную площадку
Месяца два назад, первый проблемный цилиндр был отключен физически так как там под клапан попал электрод от свечи и не закрывшись клапан прогорел за пару недель 🙁

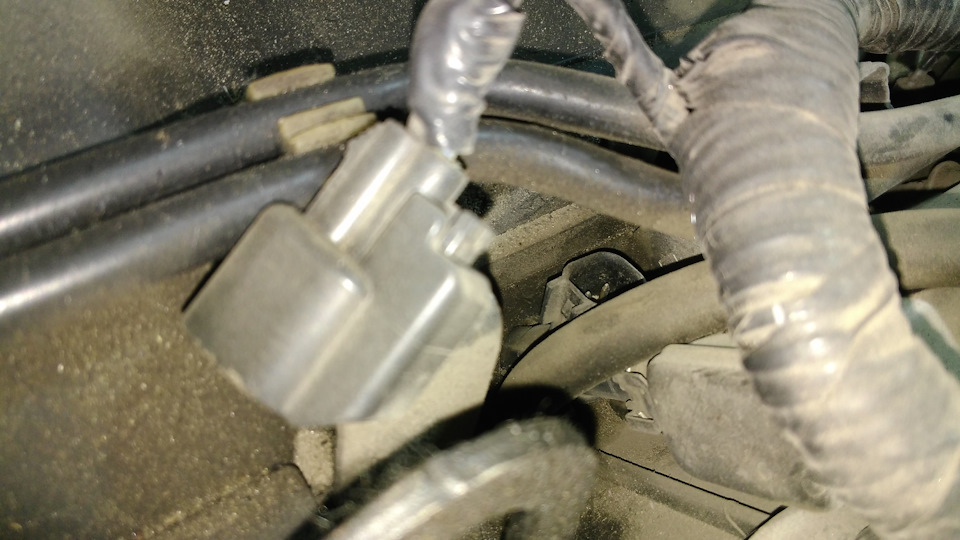

Так как двигатель планировалось снять с АКП, то вся остальная часть работы состояла в демонтаже проводки.

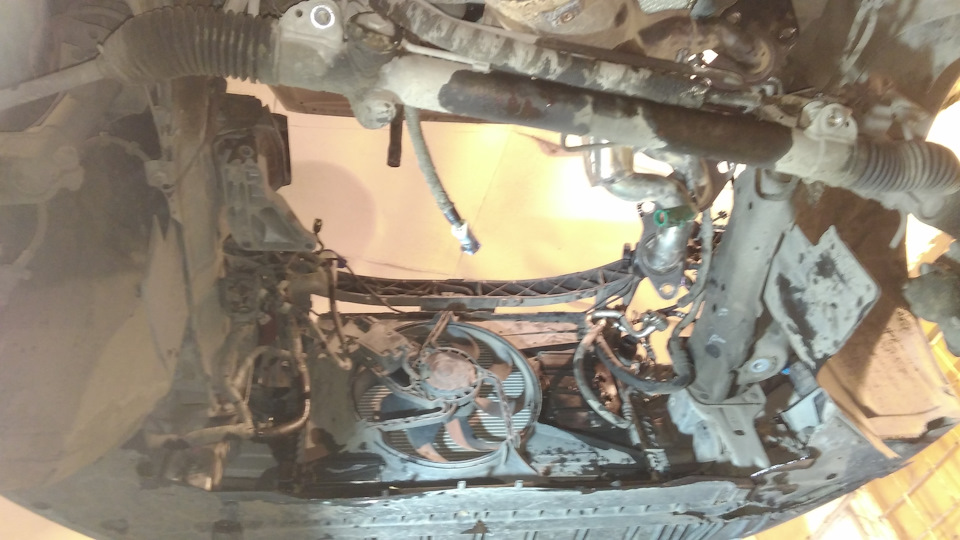

18. После коллектора и проводки, подперев двигатель и кпп снизу было решено его снять без демонтажа подрамника (к слову на некоторых авто это получалось, с маленькой оговоркой, двигатель был 1,6 :))) ) После многочисленных попыток просунуть двигатель с коробкой внутрь подрамника — бросили все вывесили двигатель на подушки и скинули подрамник. Рулевую рейку открутили от подрамника и она осталась висеть на тягах рулевых.
19. Без подрамника опустили подъемник, под двигатель подкатили домкраты и все равно высота была очень большая (подъемник стоит высоковато). После откручивания подушек и после того как двигатель опустился на домкраты — подняли подъемник с авто наверх. Вот что получилось при этом

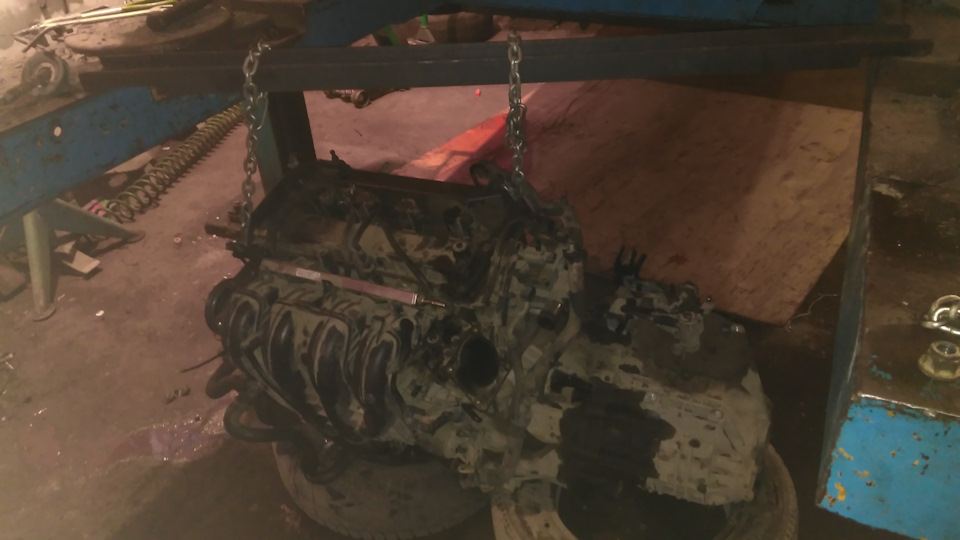

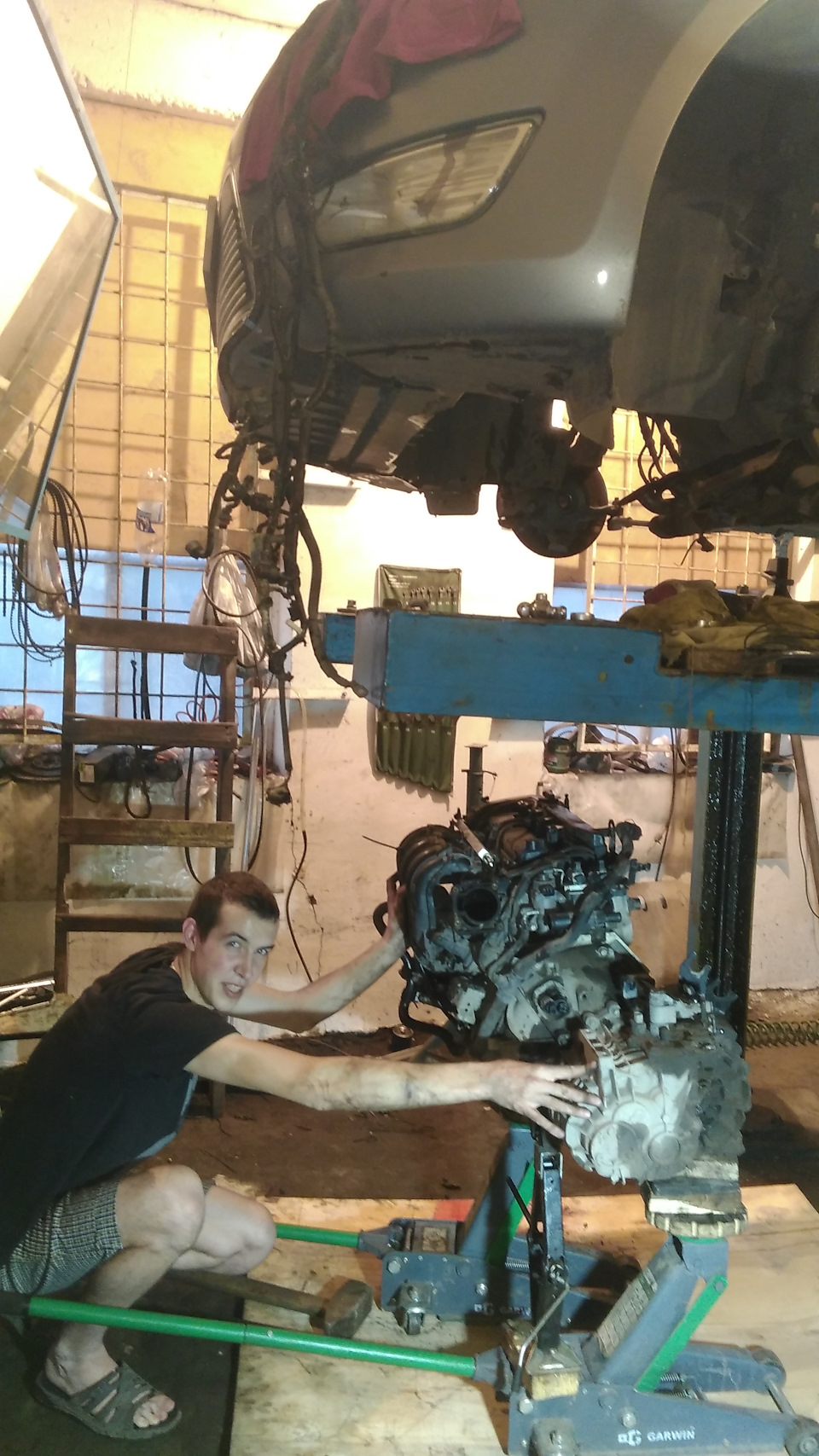

Далее опустив подъемник и положив перекладину подъемником сняли двигатель с бомкратов и опустили его на землю :)))
Сегодня дошли руки до отсоединения КПП и частичного демонтажа навесного с двигателя…
На днях будет сдернута голова, вынуты шатуны с поршнями и блок будет отправлен ребятам из Ходос Авто для гильзовки. На этом пока все… Удачи вам и вашим автомобилям :)))
Демонтаж двигателя в одиночку
Как вытащить двигатель из машины в гараже, не прибегая к помощи автосервиса
На самом деле это не такая сложная процедура, как может показаться на первый взгляд. Главная задача – подобрать приспособления для снятия мотора.
Важно!
Двигатель весит несколько сотен килограммов. Его падение может не только нанести материальный ущерб, но и привести к тяжелым травмам.. Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:
Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:
Если вы планируете вытащить мотор без коробки, необходимо открутить все стягивающие болты и убедиться в том, что после снятия КПП не упадет под автомобиль. То есть нужно позаботиться о временном креплении узла.
Снятие инжекторного двигателя с автомобиля без разборки
Для снятия инжекторного двигателя с автомобиля необходимо подъемное устройство грузоподъемностью не менее 300 кг и стропы (цепь)
Установка инжекторного двигателя на автомобиль
Установка двигателя и всех снятых деталей выполняется в обратной последовательности
На этих машинах, ВАЗ 2101 до 2107 принцип снятия двигателя
одинаков. Если решились сами снять двигатель в домашних условиях, не имея
никаких приспособлений, и не знаете как это сделать правильно, то эта статья
для Вас.
Двигатель приходится снимать для его капитального ремонта, или для
смены, на другой двигатель.
Смотришь на движок и первое ощущение что трудно
снять мотор с машины, а на самом деле все очень просто, два мужика легко сами в
домашних условиях могут снять мотор и также поставить на место. Приведу пример
снятия двигателя с ВАЗ 2106, хотя этот принцип подойдет как для ВАЗ2101 до
2107.
Двигатель можно снимать целиком, но это намного тяжелей, а можно снять без головки, это намного легче, если решили сами ремонтировать движок, то второй вариант предпочтительней, так как все равно двигатель разбирать и зачем тянуть лишнюю весовую массу. Опишу снятие двигателя с частичной его разборкой, в моторном отсеке машины.
Причина снятия двигателя, на этой шестерке сорвало шлицы на шестерни привода маслонасоса, а водила без давления масла поехал дальше, и двигатель заклинило.
Снятие двигателя, ВОЛГА AVTOMOTIV-TOMIX
Двигатель вынимают из автомобиля вверх. Для снятия двигателя необходимо подъемное устройство грузоподъемностью не менее 300 кг. Автомобиль нужно установить на подъемник, смотровую канаву или эстакаду. Перед снятием двигателя необходимо подготовить надежную подставку, на которой двигатель должен стоять устойчиво. Двигатель удобнее вынимать, если снять капот.
Перед отсоединением шлангов и электрических проводов рекомендуем их промаркировать, чтобы не перепутать при сборке.
1. Отсоедините топливопроводы подачи и слива топлива.
2. Снимите аккумуляторную батарею.
4. Снимите брызговик двигателя.
5. Слейте жидкость из системы охлаждения двигателя.
6. Слейте масло из картера двигателя.
7. Снимите радиатор системы охлаждения с электровентилятором и кожухом вентилятора.
8. Отсоедините клеммы проводов от катушек зажигания. Снимите катушки зажигания.
9. Отсоедините штекерную колодку датчика фазы от жгута проводов.
10. Выверните винты и отсоедините провода от датчиков указателя давления масла 1 и аварийного давления масла 2. Ослабьте затяжку хомута и снимите со штуцера термостата шланг 3 к расширительному бачку.
11. Отсоедините штекерные колодки от датчиков температурного состояния двигателя 3, указателя температуры охлаждающей жидкости 2, сигнализатора перегрева охлаждающей жидкости 1.
12. Ослабьте затяжку хомута 1 и снимите со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов. Отсоедините штекерную колодку 3 от датчика положения дроссельной заслонки. Ослабьте хомут и отсоедините от дроссельного узла патрубок 4 подвода воздуха. Отведите патрубок вместе с датчиком массового расхода воздуха в сторону.
13. Отверните гайку и снимите «массовый« провод 2 голубого цвета со шпильки на переднем конце ресивера. Отверните гайку 1 и выньте трос 3 акселератора из сектора 4 привода воздушной дроссельной заслонки.
14. Сдвиньте сальник 3 троса с резьбового наконечника 2 оболочки троса, отверните гайку 1 крепления наконечника троса и выньте наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад. Затем выньте трос акселератора из кронштейна вверх.
15. Отогните держатель троса акселератора и выньте из него трос. Отведите трос акселератора в сторону от двигателя.
16. Отсоедините от жгута проводов штекерную колодку, датчика частоты вращения и синхронизации коленчатого вала, расположенную между впускными трубами двигателя.
17. Отсоедините провода от генератора…
19. Отсоедините штекерную колодку 1 от регулятора холостого хода. Отверните гайку 2 и снимите «массовые«провода со шпильки на заднем конце ресивера.
20. Отсоедините штекерную колодку 1 от датчика температуры воздуха. Ослабьте затяжку хомута 2 и снимите шланг подачи охлаждающей жидкости со штуцера крана отопителя.
21. Выверните гайку и отсоедините от крана шланг подачи масла к масляному радиатору.
22. Ослабьте затяжку хомута и снимите отводящий шланг отопителя со штуцера радиатора отопителя.
23. Отверните гайку 1, снимите датчик детонации 2 и отведите его вместе с проводом в сторону от двигателя.
24. Отсоедините штекерные колодки от форсунок. Разогните держатели жгута проводов и выньте жгут из держателей. Отведите жгут проводов в сторону от двигателя.
25. Снимите ремень привода вспомогательных агрегатов.
26. Выверните болт крепления и отсоедините «массовый« провод.
27. Выверните два болта крепления насоса гидроусилителя рулевого управления и отведите насос от двигателя, не отсоединяя шланги.
28. Закрепите крюки грузоподъемного механизма за проушины на выпускном коллекторе и кронштейне генератора.
29. Отверните гайку и отсоедините от штуцера на картере шланг слива масла из масляного радиатора.
30. Снимите систему выпуска отработавших газов.
31. Снимите коробку передач.
32. Выверните по два болта с каждой стороны крепления усилителя картера сцепления к блоку цилиндров, отверните две гайки болтов крепления картера сцепления к усилителю и выньте болты. Затем приподнимите заднюю часть двигателя и снимите усилитель, выведя его из-за средней тяги рулевой трапеции.
33. Снимите картер сцепления.
34. Выверните с каждой стороны болт крепления кронштейна подвески двигателя к подушке.
35. Проверьте, все ли шланги и электропроводка отсоединены от двигателя.
Осторожно выньте двигатель вверх
37. Устанавливайте двигатель в обратном порядке. При установке двигателя на подушки проследите за тем, чтобы установочные штифты на подушках вошли в отверстия на кронштейнах двигателя, при этом должны совместиться отверстия под болты на кронштейнах и подушках.
Причины
Есть несколько наиболее распространенных причин, из-за которых автовладельцу приходится снимать движок со своей машины.
При серьезных ДТП или в результате износа ключевых элементов двигателя, восстановить его работоспособность без процедуры снятия не удастся. Потому прибегают к демонтажу мотора
Не редко владельцы ВАЗ 2109 задумываются о смене стандартного заводского мотора на более производительный, мощный силовой агрегат. Это серьезный шаг, где демонтаж — один из начальных этапов
Если нет возможности или желания поменять мотор, некоторые просто дорабатывают имеющийся. Тюнинг может быть достаточно сложным, сопряженным с необходимостью полностью извлечь движок из подкапотного пространства
Вне зависимости от причин, снимать двигатель нужно аккуратно, соблюдая четкую последовательность ваших действий. Заранее определитесь, будете ли вы демонтировать мотор вместе с КПП или не снимая ее.
Демонтаж с КПП
Следуйте четко по инструкции, обязательно просмотрите видео уроки. Плюс не забывайте проверять состояние всех креплений двигателя, поскольку вам наверняка предстоит обратная сборка. Все поврежденные элементы придется заменить в обязательном порядке.
Процесс извлечения через верх
Самодельная опора для демонтажа
Аккуратность — это главное требование при самостоятельном демонтаже силового агрегата с ВАЗ 2109 и любого другого автомобиля. Обязательно заручитесь поддержкой напарника, поскольку в две руки все этапы пройти достаточно сложно.
Не торопитесь, не пытайтесь сделать работу за несколько часов. На снятия мотора может уйти и несколько дней
Тут главное не скорость, а качество и осторожность проведения каждой манипуляции
Чем снять двигатель с автомобиля
В домашних условиях обычно нет профессионального подъемного оборудования, поэтому его придется взять напрокат либо изготовить самостоятельно.
Гусь для снятия двигателя своими руками
Это несложный механизм, напоминающий гусиную шею. Он дает возможность выноса мотора в сторону от подкапотного пространства. Может иметь поворотную конструкцию, позволяющую доставать двигатель, не перемещая машины.
Тяжелый ДВС просто переносится на верстак, расположенный рядом с авто. Фактически, это универсальный подъемный кран в гараже. Стойка опирается на длинные «ноги», расположенные под моторным отсеком, для предотвращения опрокидывания. Для подъема используется трос и лебедка.
Гусак применяется как в гаражных условиях, так и в небольших сервисах.
Подъемник для снятия двигателя своими руками
Как правило, это подкатной кран, нижняя часть которого заводится под передний бампер. Требуется гладкая площадка, на неровном грунте извлечь двигатель с помощью такого устройства проблематично. Подъемник работает с помощью гидравлики, либо натяжного механизма вроде лебедки. Устройство простейшее: стойка с подкатными опорами, и подвижная стрела, на которой и подвешивается мотор. Изготовить подъемник своими руками можно из швеллера, либо квадратной проф. трубы.
При наличии прочных колес на опорных ногах можно быстро выкатить подъемник с мотором и переместить его в ремонтную зону.
Лебедка для снятия двигателя своими руками
Применяется, если автомобиль ремонтируется в прочном каменном гараже. Самое недорогое приспособление, которым можно снять двигатель. Для вытаскивания используют цепь или трос.
Есть два варианта конструкции:
Особенности снятия различных конструкций моторов
Продольное расположение.
Как правило, такие ДВС снимаются без коробки передач, хотя возможны исключения. Требуется демонтаж радиатора.
Поперечное расположение.
Моторы компактны, легко поднимаются вертикально. Коробка передач остается на двигателе.
Гибридные системы и электромобили.
Двигатели внутреннего сгорания в таких машинах занимают мало места, либо отсутствуют вовсе. Электродвигатели могут быть встроены в привод колеса, либо интегрированы в трансмиссию. Ввиду небольшого размера их демонтаж не вызывает сложностей.
Все виды ДВС устанавливаются на опоры. В рамных конструкциях точки крепления находятся на раме, в автомобилях с несущим кузовом обычно имеется подрамник.
Без снятия КПП
Если говорить коротко, то демонтировать с вашей «девятки» мотор, не снимая КПП, вполне возможно. Для этого вам придется выполнить следующие действия:
На практике все специалисты рекомендуют выполнять демонтаж мотора вместе с коробкой передач. Особенно, если планируется замена двигателя или повышение мощности стандартного мотора. В этой ситуации зачастую меняется и сама коробка, дабы она могла четко взаимодействовать с новым мотором.
КПП от девятки
Снимаю движок ВАЗ 2106, снял головку, отсоеденил…
Голый блок почти остался… тут везде читаю, типа снять коробку передач.. то то.. это обязательно? без него никак да? есть другие методы? даж если и обязательно, машина стоит на земле, ямы рядом нету, много ли работы там под низом авто? или это 5 сек?
снять в смъсле открутить от нее. Потом переврнуть движок, вънуть вал и можно блок вътащить даже самомуБорри
Откручивай кожух сцепления от движка 4 болта и вытаскивай движок, если радиатор снят, под низом снять цилиндрик сцепления 2 болта, жестину открутить 2 болта от кожуха сцепления. Коробку слегка поддомкратить, движок вперед и вверх, обычно все так снимают.Никота
Снять то можно, не снимая коробки, только назад ты его без ямы всё равно не поставишь! ( (Во первых, тебе будет мешать поперечная рулевая тяга, во вторых, коробка упадёт и что нибуть сломает на корзине сцепления.Северная
))))))) на заводе двигло с кпп заводят в машину. а вообще можно и так. открутите 4 болта с коробки, стартер и кожух между движком и коробкой (там 2 болта м4. монтировками сдвиньте коробку (а ещё рцс открутите и шток его). коробка отпадёт и останется подушки открутить и вуаляФутур
можно и с коробкой, тогда под машиной яма нужна, или передок немного подними, поставь на чуркиСветик
Если сможешь вытащить – то вытаскивай, отсоединив кардан – если нет – откручивай стартёр 3 болта и снимай коробку – при этом 2 болта ключом 10 кожуха – рабочий сцепления ключом 13 – далее лучше спросиДмерт
Нужно снять радиатор, открутить движок с подушек, карданный вал от коробки, крепление коробки, рычаг коробки передач. Затем тельфером или несколько человек приподнимаем двигатель и выводим его чуть вперёд, приопуская коробку передач. И так в несколько приёмов, пока двигатель не выйдет. На “Ниве” снимал сам, но там проще двигательный отсек больше. В вашем случае придётся попотеть. Удачи в ремонте.Гульзира
