Считывание дампа напрямую из чипа eeprom (Часть 1, чипы 24-ой серии)
Холодными зимними вечерами… нет… в дождливую Питерскую погоду нашел интересное дополнительное хобби.
Всё, что сказано ниже — не является инструкцией к действию! Если хотите повторить — это на Ваш риск!
Стало интересно как считать напрямую из приборок дамп, на данную мысль натолкнули записи pvc1
Заказал с али:
Программатор CH341A для eerom 24 и 25 серий,
Клипса (Щипцы) для подключения напрямую к 8ми ножковым микросхемам,
Программатор EZP2010, т.к. посмотрел на приборках VDO установлены eeprom серии 93.
Вообще перечень eeprom возможных в приборках собран тут (ссылка).
Всё приехало и нужно было протестировать. Т.к. гарантия на полика magic182gt заканчивается через 1.5 года, а ждать столько не хочется, провел испытания на имеющихся остатках:
1. Остатки приборки бош/мотометр с которой уже много чего выпаяно.
2. Остатки приборки vdo, тоже как запчасть.
Итак по порядку:
1. Смотрим программатор CH341A и понимаем, что софта и драйверов нет. ) Поиски в интернете приводят на сайт радиоремонтников профессионалов. Для того чтобы скачать файлы с этого сайта нужно зарегистрироваться и пройти «легкий» тест по схемотехнике. Пришлось вспомнить чему учили более 15 лет назад и, как ни удивительно, ответил на 5 из 6 вопросов при допустимом одном неверном ответе.
Драйвера установлены (под win 7 32-бит) и программа запущена.
2. Нужно подключаться к микросхеме, но как?!
Находим чип 24C02 на фото, гуглим его даташит и знаем где первая нога (с вдавленной точкой). К ней и прицепляем красный провод щипцов.
3. Теперь нужно подключиться к программатору CH341A — крутил, вертел его и понял, что отличается от тех, что на фото в интернете! На моем указан текст 24xx и полукруг справа от надписи… Тупил-тупил, взял мультиметр и прозвонил точки подключения на массу (корпус программатора), а так как масса в микросхемах 24 серии — это первая ножка (пин), то правильным оказалось подключение как на фото:
Подключил клипсу как на фото:
Перемычку (джампер) — не трогал и не понял для чего он нужен?! Пояснения к этой перемычке даны на программаторе на китайском. (
4. Выбираем в программе тип микросхемы:
24-ая серия, производитель общий и микросхему 24C02 (как написано на ней!)
Жмем кнопку считать, ждем какие-то доли секунды и получаем:
Сохраняем дамп и радуемся, что всё с 24-ой серией работает. Можно включать тест стрелок на новых поло-седанах. )))
Следующий этап изучений — микросхемы 93-ей серии:
1. Смотрим на микросхему на плате vdo от гольфа 4:
Поискал даташиты и получилось что первая нога слева-снизу от надписи на микросхеме.
Кстати, что значат буквы I/SN?
2. Скачиваем драйвера с диска с программатором EZP2010, ставим их вручную в win7 32bit через диспетчер устройств с подключенным программатором.
3. Подключаем программатор, клипсу на микросхему, выбираем тип микросхеме 93LC86 (8bit), жмем считать и, барабанная дробь, получаем сплошные FF FF FF FF FF… т.е. не читается. (((
Почему? Есть идеи, что сделал не так?
Подключал EZP2010 к той же микросхеме 24C02 и считывание происходит корректно и идентично CH341A, т.е. программатор EZP2010 работает.
Простой программатор для чтения EEPROM приборок и мозгов из подручных материалов.
Понадобилось мне тут вычитать eeprom приборки VDO, то что он легко вычитывается KKL шнурком я в курсе 🙂 Программатора для этих флешек у меня не было. Полазив по сусекам нашел программатор USBASP, это программатор AVR микроконтроллеров, стоит всего 90 руб. Вспомнил что где то читал что его легко превратить в программатор spi, i2 и microwire флешек банально сменой прошивки. Эти флешки используются в приборках и практически во всех блоках управления двигателем. То что надо, перекрывает почти все мозги и приборки.
Вообще считать – записать eeprom обычно надо для того что б вытянуть пароль иммо, отключить иммо, скорректировать в мозгах вин номер и логин иммо, восстановить eeprom после не удачной прошивки и окирпичивании устройства… В общем полезный зверек, тем более не везде можно это сделать софтово.
Для начала берем вот такой программатор.
Соединяем программаторы вот так и меняем в одном прошивку. Будет он у меня программатором под флешки. Где взять прошивку и как прошить написано вот тут forum.easyelectronics.ru/viewtopic.php?t=10947 там же и программа для работы с usbasp в роли программатора флешек. Это пост автора проекта. Огромное ему спасибо!
Смотрим что он поддерживает в интересующем меня диапазоне машин. А поддерживает практически все 🙂 Все приборки и почти все блоки управления… Имею ввиду установленные в них микросхемы памяти.
Вот допустим модели мозгов Audi, зелеными галочками пометил что поддерживает.
Вот конкретно по моим любимым мозгам МЕ 7.5 из которых сделал себе двухпрошивочные — www.drive2.ru/l/522104471912710188/
Приступим к работе с ним.
У меня задача вытянуть eeprom из приборки VDO, узнать пароль иммо и при необходимости залить вытянутый дамп в другую сохранив калибровки стрелок и привязанные ключи. Почему я не делаю это софтово? Очень просто, приборка радостно сгорела с дымком и все такое. Кирпич в общем 🙂 В таких вот случаях без программатора не обойтись.
Берем приборку. Как разобрать писать не буду и так все знают 🙂
Вон она. Флешка с eepromом. 93С86…
Выпаиваем ее по быстрому…
Подключаем в соответствии со схемой. Схема разнится от типа флешки. У меня в VDO стоит microwire 93LС86… Значит по второй схеме…
Так как панельки у меня под SMD8 нет (заказал), то сделаю по быстрому переходник.
Возьму кусочек шлейфа, разделаю, нанесу цветовые метки.
И банально подпаяю, благо делов на минуту… Не очень фотогенично зато надежно 🙂
Напряжение питания выбираем в соответствии с даташитом на микросхему. Программатор выдает или 3.3v или 5v, переключается перемычкой. В моем случае любое, так как микросхема может работать в диапазоне 2.5-5.5 вольт.
Теперь можно подсоединить к компу и начать процесс считывания.
Запускаем программу. Смотрим что б был выбран программатор usbasp. Выбирает тип микросхемы с которой будем работать.
Далее все просто. Нажимаем считать. Идет процесс. Все считано.
Вот почти и все. EEPROM считан. Но есть одна тонкость, считан он правильно но не совсем. При чтении прошивки из EEPROM 93с86 байты в словах перевернуты. Например первое слово 02 03 а должно быть 03 02. Так как проект этого софта не коммерческий то он очень простой и в нем нет опции intel/motorola с которой сразу правильно. Но это не беда 🙂 Сохраняем файл.
Теперь запускаем редактор WinHex, открываем нем файл нашего eeprom и делаем ему свап.
Вот так:
Правка – Модифицировать данные
В менюшке выбираете «Обратный порядок байт», блин, у меня кота байтом зовут 🙂 Ставим 2 байта и жмем «ОК»
Вот и все, наш eeprom в нужном нам виде предстает 🙂
Ну и сохраняете его. В случае с приборкой VDO иммо3 можете на вин номер ориентироватся, если он стал правильно отображается то все правильно мы сделали
Теперь пароль на иммо вытянуть надо. Тут можно руками и все такое но на много проще сделать это с помощью всеми любимой программы, а именно VAG EEPROM Programmer.
Открываете полученный файл eeprom и в нем и сразу все что надо видите 🙂
Можно или ручками перенести данные в новую приборку а можно этот дамп залить со всеми калибровками и шкаламии ключами. Ну и пробег можете подкрутить пока законом не запретили 😉
Вот так все просто 🙂
Готовимся копать EEPROM ЭБУ
Сегодня первый удачный день экспериментов с «невиданной фигней»))
Если вы не увидели связи между тем и тем, то заваривайте чаёк, постараюсь рассказать о своих планах.
Знаете почему нельзя просто так взять и поставить себе ЭБУ от другой точно такой же машины?
Потому, что не даст иммобилайзер.
Иммобилайзер в реализации крайслера — это не просто коробочка, которая считывает ключ зажигания и разрешает запуск двигателя. Он как Агент Смит из Матрицы прописывает свой уникальный код в разные блоки управления, чтобы те стали единым целым. И да, в блок управления двигателя он себя тоже прописывает. Именно поэтому система отторгнет чужой ЭБУ, считав с него код от чужого иммо, и заблокирует его после нескольких неудачных попыток завестись. И именно поэтому на рынке предлагается приобретать комплект с ключами, личинками, новым замком зажигания и блоком SKIM. Решение хоть и рабочее, но проблемное по установке и дорогое. К тому же, в ЭБУ будет прописан чужой VIN, а это не есть хорошо (читал о случаях проверки сканером в МРЭО с последующим изъятием). Наверное это можно решить дилерским сканером или еще каким другим, но это пока не наш метод)
Гораздо привлекательней приобрести себе ЭБУ от себринга или стратуса и «подружить» его со своим авто самостоятельно. Не будем дальше тянуть кота за хвост: место, где «живет» иммо в ЭБУ давно известно — это пара микросхем EEPROM на блоке. Он там хранится в незашифрованном виде и даже без контрольных сумм в виде VIN-номера авто.
Также удалось выяснить, что в качестве этих ПЗУ используются микрухи ST M95040 или M95080. Стоят эти восьминожки каких-то смешных денег — 28 р/шт (можно взять с запасом на эксперименты)
А вот с программатором не все так просто в плане денег: профессиональные решения стоят очень не кисло. и так как я никогда не имел дела с программаторами, то мне в первых строках гугло-поиск предлагал именно их))
Совершенно случайно нашел программатор, который производит контора энтузиастов с пафосным названием «Электронные войска»)
Что ж, прикладываем к нему пустую микросхему и пробуем залить на нее дамп от Конкорда (не от самолета, конечно, от Крайслера))
…А перед этим сходим в магазин и купим кабель miniUSB! ))) Потому, что там распаян ни фига microUSB, а этот старый mini, от которого у меня уже ни устройств, ни шнуров не осталось.
Работа с приборкой (дамп и интересности)
Возможно эта информация для кого то не новая, но может кому нибудь и пригодится.
Наткнулся на интересную программку.
С помощью неё в Дамп приборки можно вносить различные изменения и ништяки.
Самое главное, что бы приборка поддерживала эти прелести.
Ну если что то не поддерживается, то программа скажет об этом.
И так, сама программа называется DashDumpEdit
А вот её создатель — BlackLight-drive
Если у Вас что то будет не получаться и я не смогу ответить на Ваши вопросы,
то попробуйте обратиться к нему.
Так же на скрине указаны и другие люди причастные к развитию этого инструмента,
можете попробовать постучаться и к ним.
Для работы с DashDumpEdit требуется скачанный Дамп приборки.
В этом поможет
VAG EEPROM Programmer v1.19g
❗ATTENTION❗
Перед всеми изменениями, сохраняем оригинальный ЛОГ приборки.
❗WARNING❗
Всё делаем на свой страх и риск и под свою личную ответственно гость!
От окирпичивания приборки никто не застрахован. Если произойдёт так, что новый Дамп запишется не корректно, то автомобиль превратится в памятник былого величия🗿
Если это предупреждение Вас не остановило, то…
Требуется диагностический кабель. Желательно хороший и правильный.
Вот ссылка на него:
letyshops.com/r/aliexpress-eb2b5a088c63 👈
Ну и дальше радуемся полученным результатом. В моём случае всё не так радостно. Моя приборка не поддерживает тест стрелок, который я очень хотел 😒
Но всё равно прикольно смотрится в темноте подсветка стрелок при включенном зажигании и выключенных габаритах. Это когда стрелки горят на чёрном фоне.
Вот прям ОГРОМНОЕ СПАСИБО создателям программы и тем кто её продолжает поддерживать и развивать 🤗
А ещё заходите на мой канал YouTube,
где я выкладываю различные видео по ремонту автомобилей и обзоры на запчасти:
🗣️ Если у кого есть свой опыт по работе с приборкой или появились вопросы, то с радостью почитаю и отвечу по возможности.
Можете писать как сюда на Drive2 так и в YouTube.
…А лучше и туда и сюда 😉
Желательно писать именно в тему по которой появились вопросы — НЕ В ЛИЧКУ.
И Огромное Вам спасибо, если подпишитесь на мой YouTube канал, поставите 👍 и оставите комментарий под видео 🤗
Желаю всем добра, удачи и крепкого здоровья нам и нашим с вами железным коням ✌️
Копирование данных EEPROM в новую приборную панель.
EEPROM (англ. Electrically Erasable Programmable Read-Only Memory) — электрически стираемое перепрограммируемое ПЗУ (ЭСППЗУ), один из видов энергонезависимой памяти (таких как PROM и EPROM). Память такого типа может стираться и заполняться данными до миллиона раз.
На сегодняшний день классическая двухтранзисторная технология EEPROM практически полностью вытеснена флеш-памятью типа NOR. Однако название EEPROM прочно закрепилось за сегментом памяти малой ёмкости независимо от технологии.
Wiki
Общеизвестный факт: В автомобилях вышедших из под крыла PSA пробег храниться в BSI и в приборной панели. И по скольку французы не предполагают, что вообще существует потребность в замене на панель бывшую в употреблении, они сделали грабли, о которые расшибают лоб конечные пользователи — при замене BSI или Приборной панели ВСЕГДА выбирается больший пробег и пишется в соответствующее устройство.
У меня нет программатора, по этому пришлось поискать человека с руками и головой, а таких оказалось не много, путем обзвона десятка контор «по пробегу» было выяснено, что меня тупо разводят на кэш и не в курсе особенностей данных автомобилей, поскольку наводящие вопросы (в рамках моих познаний) ставили в ступор и единственное, что они могли из себя выдавить — неси нам свои бабки… ну почти так, только завуалировано.
И только один человек, сразу начал диалог с предупреждения о том, что пробег приборки может схавать BSI и самому втыкать не стоит… Да и цену он обозначил вполне гуманную. Короче забились о встрече и сегодня я его посетил.

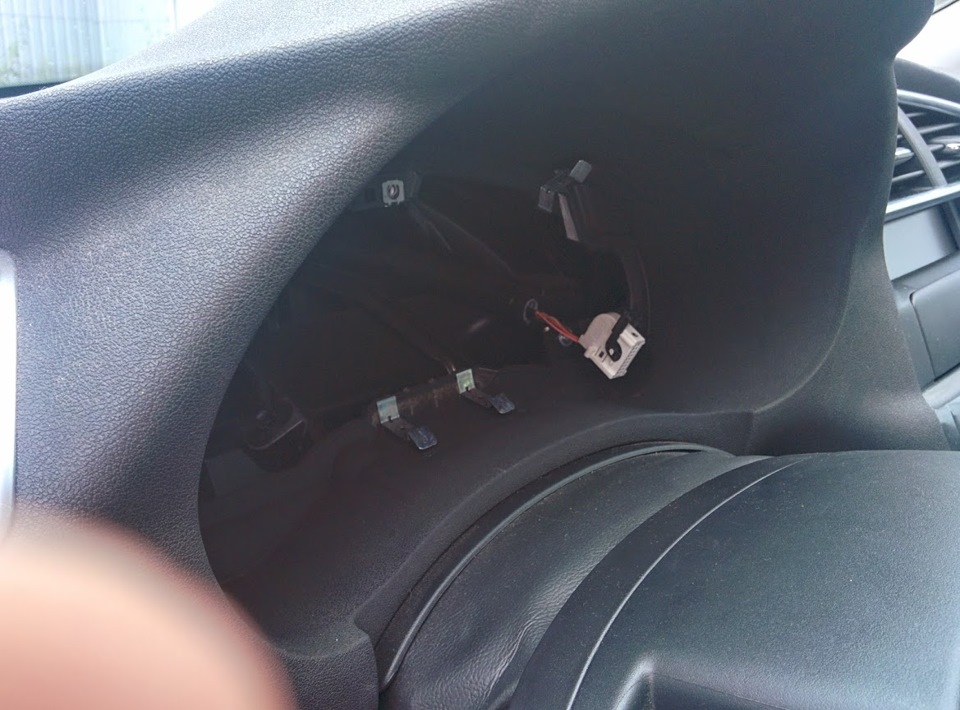

Выковырял приборку путем втыкания 4х спиц в канавки.
Чтобы подобраться к eeprom, нужно разобрать приборную панель:
