Распиновка Gateway, переходник-разветвитель. CAN-шина, виды, назначения.
Устанавливаю различное дополнительное штатное оборудование в Пассат, которое работает посредством CAN шин. Как многие знают, блок Gateway в Пассате расположен крайне не удобно, и найти там штатные скрутки шин, чтобы подключиться к ним без резания проводки — это не реально.
Можно сделать конечно переходник на каждой новой шине (как на картинке), но это тоже не удобно, т.к. всё равно нужно лезть и распиновывать каждый раз разъём Гейтвея.
У китайцев был подсмотрен полноценный переходник-разветвитель для Гейтвея, цена его там около 18$.
Сделал такой сам.
Закупился разными CAN шинами, разёмами и пинами. Вот их номера:
Разъёмы 3pin
Tyco 1-968700-1 B / VAG 1K0 973 333
Tyco 1355620-1 / VAG 1C0 973 119 B
Пины
Tyco 928999-1 / VAG N 907 647 01
Tyco 928918-1
Разъёмы 20pin
Tyco 1534095-1 / VAG 8E0 972 420
и ответная часть (номер не известен)
Теперь для подключения новой шины достаточно просто вставить разъём в разветвитель.
Сделал схемку распиновки блока Gateway общую для Passat CC 1-го и 2-го поколений (B6/B7) (на основе схем из Elsa).
Ниже расписал — какие блоки по каким шинам работают.
Распиновка Gateway, разъём T20e.
1 питание «+», коммутационный блок, T40/24, предохранитель SB15 5А (красн/бел 0.5мм2)
2 шина LIN (син/фиол 0.35мм2)
3 разделительное реле шины CAN-привод, T9c/4 (жёлт 0.5мм2) (до 11.2010)
4 блок ELV, T10k/8 (крас/зел 0.5мм2) (до 11.2010)
11 питание «-«, масса (корич 0.5мм2)
12 шина LIN (чёрн/корич)
14 питание «+», блок предохранителей С, предохранитель SC7 5А (чёрн/фиол 0.5мм2)
5 CAN-Low шина CAN-комфорт (оранж/корич)
15 CAN-High шина CAN-комфорт (оранж/зел)
6 CAN-Low шина CAN-привод (оранж/корич)
16 CAN-High шина CAN-привод (оранж/чёрн)
7 CAN-Low шина CAN-расширенная (сер/красн) (с 11.2010)
17 CAN-High шина CAN-расширенная (сер/бел) (с 11.2010)
8 CAN-Low шина CAN-комбинация приборов (корич)
18 CAN-High шина CAN-комбинация приборов (жёлт)
9 CAN-Low шина CAN-диагностика (оранж/корич)
19 CAN-High шина CAN-диагностика (оранж/чёрн)
10 CAN-Low шина CAN-информационно-командная (оранж/корич)
20 CAN-High шина CAN-информационно-командная (оранж/фиол)
Расширенную КАН шину (CAN-Extended) я сделал оранж/серая и оранж/корич.
Список блоков на шинах CAN и LIN Passat CC (B6/B7). В данном списке только блоки связанные непосредственно через Gateway.
CAN-комфорт (CAN-Komfort)
J136 — Блок управления для регулировки положения сидения и рулевой колонки с функцией памяти
J255 — Блок управления Climatronic (только для а/м с Climatronic)
J301 — Блок управления климатической установки (Climatic) (только для а/м с климатической установкой)
J345 — Блок управления распознавания прицепа
J386 — Блок управления двери водителя
J387 — Блок управления двери переднего пассажира
J393 — Центральный блок управления систем комфорта
J519 — Блок управления бортовой сети
J527 — Блок управления рулевой колонки
J605 — Блок управления крышки/двери багажного отсека (Variant)
J608 — Блок управления для спецавтомобилей
J810 — Блок управления регулировки сиденья водителя (для а/м с электроприводом регулировки сидений и функцией памяти)
CAN-привод (CAN-Drivetrain, CAN-Antrieb)
J104 — Блок управления ABS
J217 — Блок управления АКПП
J743 — Блок Mechatronik КП DSG
J234 — Блок управления подушек безопасности
J250 — Блок управления системы электронного регулирования демпфирования
J788 — Разделительное реле шины CAN привод (до 11.2010)
J428 — Блок управления адаптивного круиз-контроля (через разделительное реле) (до 11.2010)
J431 — Блок управления корректора фар (до 11.2010)
J745 — Бдок управления системы адаптивного освещения и корректора фар (AFS) (до 11.2010)
J446 — Блок управления парковочного ассистента
J791 — Блок управления парковочного автопилота
J492 — Блок управления полного привода
J500 — Блок управления усилителя рулевого управления
J527 — Блок управления рулевой колонки
J623 — Блок управления двигателя
J844 — Блок управления ассистента управления дальним светом (B7)
Y7 — Электрохромное внутреннее зеркало (только дя а/м с ассистентом управления дальним светом) (B7)
CAN-расширенная (CAN-Extended) (с 11.2010)
J428 — Блок управления адаптивного круиз-контроля
R242 — Передняя камера вспомогательных систем водителя
J502 — Блок управления контроля давления в шинах (за задним бампером)
J745 — Блок управления системы адаптивного освещения и корректора фар (AFS) (за вещевым ящиком)
J431 — Блок управления корректора фар
CAN-комбинация приборов (CAN-Instrument cluster, CAN-Kombi)
J285 — Блок управления комбинации приборов
K — Комбинация приборов
CAN-диагностика
U31 — Диагностический разъём
CAN-информационно-командная (CAN-Infotainment)
R12 — Усилитель (под сиденьем водителя)
R78 — ТВ-тюнер
R184 — Усилитель цифровой аудиосистемы (с 11.2010)
R190 — Цифровой спутниковый радиотюнер (до 05.2009)
J503 — Блок управления с дисплеем радионавигационной системы
R — Головное устройство (Магнитола)
R212 — Камера системы ночного видения (с 11.2010)
R215 — Интерфейс для внешних мультимедийных устройств (MEDIA-IN)
J364 — Блок управления дополнительного жидкостного отопителя
J412 — Блок управления электроники управления мобильного телефона
J738 — Блок управления панели управления телефона
R36 — Приёмно-передающее устройство телефона
E508 — Панель управления для подключения мобильного телефона
J772 — Блок управления камеры заднего вида
G197 — Датчик магнитного поля для компаса
Шины LIN
T20e/2 LIN син/фиол
Y — Аналоговые часы (с 11.2010)
J394 — Блок управления шторки люка (B7)
J245 — Блок управления сдвижного люка (B7)
J878 — Блок управления подъёмного люка (CC)
T20e/12 LIN чёрн/корич (только для а/м с системой Старт-стоп)
J367 — Блок управления для контроля аккумуляторной батареи
CX1 — Генератор с регулятором напряжения (с 11.2010)
C — Генератор / C1 — Регулятор напряжения (до 11.2010)
Если есть дополнения или замечания — пишите.
Замена блока Gateway
И пришла мне в голову мысль — заменить существующую магнитолу с убогим функционалом на более продвинутую. Имеем: RNS MFD DVD (навигации нет, за счет установленного адаптера YATOUR начала читать с флэшки MP3, экран большой а толку ни какого), меняем на RCD330g Plus Desay с Али.
Но как выясняется блок Gateway необходимо тоже поменять, чтобы не садился аккумулятор (как говорят практически за ночь).
Итак, начитавшись форумов, меняем свой блок Gateway 1K0 907 530 F на 1K0 907 530 L.
Заказал в Краснодаре на разборке.
Приступаем:

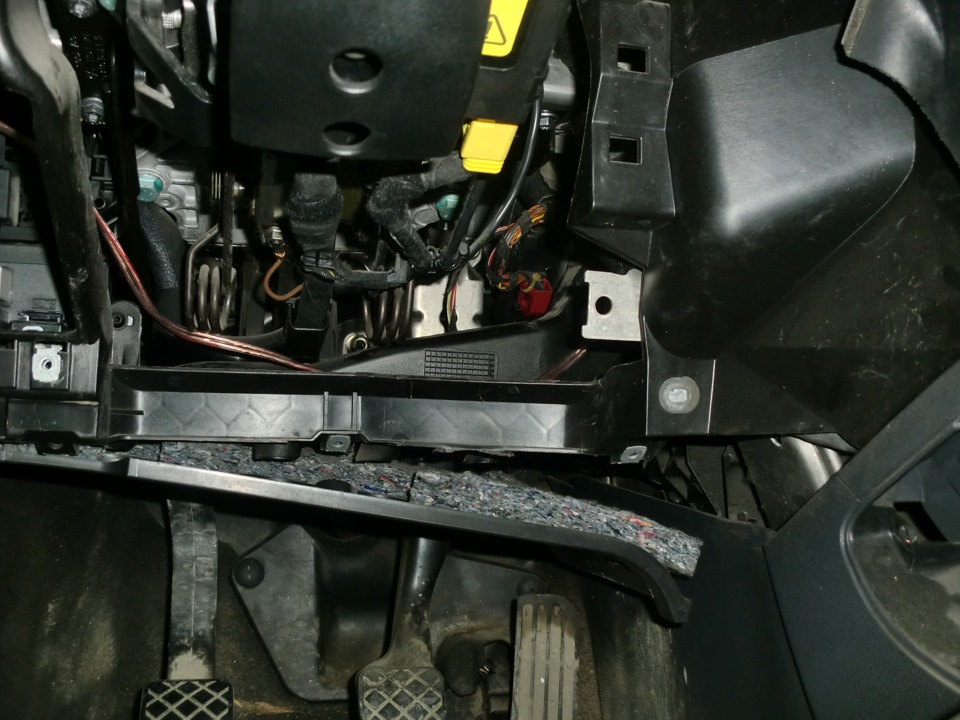

Первое необходимо до него добраться. Начинаем откручивать болтики сняв предварительно крышку бардачка под рулевой колонкой.
Далее отгибаем пластик и откручиваем дальше
Остается последний под боковой крышкой торпеды
Тянем на себя и вот он виновник торжества
Подключаем ВАСЮ и делаем скрины списка оборудования, а также галочек в байтах (битах) длинного кодирования.
Отключаем аккумулятор и меняем блок.
После подключения аккумулятора кодируем новый блок по сохраненным скринам (ставим галочки как было в старом блоке). Стираем ошибки. Остается гореть желтый руль, заводим двигатель, начинаем движение, руль тухнет, проверяем наличие ошибок, собираем панель обратно.
Ждем приезда магнитолы.
Несколько скринов кодирования.
Замена Gateway на 3C0 907 530H
К замене гейтвея меня сподвигло желание заменить штатную магнитолу RCD300 без mp3 и без возможности подключить AUX на новую RCD330 Plus производства Desay. В Пассатах B6 первых годов выпуска (примерно до 2008) обычно стоят блоки 3C0907530 с буквами A или C на конце, они однозначно идут под замену, поскольку при подключении новых магнитол приводят к глубокому разряду аккумуляторной батареи в короткие сроки.
Наверное, как и у многих, у меня изначально возник вопрос по поводу поддержки гейтов с различных моделей VW. Приведу цитату с одного из форумов, на которую я и ориентировался в дальнейшем:
«Что касается блока Gateway, то чтобы не было проблемы разряда аккумулятора, то нужен блок не ниже версии 1k0 907 530L (это примерно 2008 модельный год).
1K0 — начиная с «L», также «K» с версией софта 0178
3C0 — начиная с «E», также «B» и «C» с версией софта 0048
7N0 — любой».
В дальнейшем выяснилось, что:
1. Прошить свой блок с буквой C до необходимой версии софта не удастся (по крайней мере, доказательств работоспособности и способов прошивки блока мне найти не удалось, да и портить свой блок, не имея запасного, не хотелось).
2. Блоки, номера которых начинаются на 7N0, ставятся на Пассат B7. При установке таких блоков на B6 возникают проблемы взаимодействия с другими блоками. Как я понял, данный вариант будет интересен тем, кто захочет поставить приборку от B7, возможно, ещё какие-то функции, и при этом готов менять сразу и некоторые другие блоки. Но это уже совсем другая история.
3. С принадлежностью блоков 1K0 к определённой модели до конца не разобрался, скорее всего это блоки от Golf или Jetta. По аналогии с 7N0 решил не рисковать.
4. А вот блоки 3C0 предназначены как раз для Passat B6. Правда, некоторые пишут, что не все блоки с буквой E подходят для замены магнитолы, а только начиная с определённой даты (апрель-май 2008). Если кто-то может подтвердить или опровергнуть данное утверждение, пожалуйста, напишите в комментариях.
В большинстве случаев предлагается менять гейты на новые 3C0 с буквой L или Q (самый последний и функциональный на данный момент). Однако найти их не так просто в связи с их популярностью. В абсолютном большинстве в объявлениях встречаются как раз старые блоки 3C0907530C. У одного из продавцов были в наличии L и Q по 100 BYN, однако мне посчастливилось найти блок 3C0 907 530H за вдвое меньшую цену. Беру!
Далее выключаем зажигание (клемму с аккумулятора можно не снимать). Снимаем защиту и воздушный патрубок под ногами у водителя. Гейт держится с помощью трёх пластиковых защёлок на металлическом кронштейне справа возле отопителя. Снимаем старый гейт и ставим новый. Подключаем Васю, открываем Блок 19 и выставляем галочки напротив тех пунктов, которые были отмечены ранее, попутно снимая с лишних. Сохраняем, выходим.
Если гейт снимался при подключённом аккумуляторе, появятся несколько ошибок, связанных с временным отсутствием связи между блоками. Удаляем их и проверяем, не появились ли новые.
У меня появились — перестали работать лампа заднего хода и задний ПТФ. Причём ошибка «Лампа правого противотуманного фонаря», но у меня-то только левый.
Ещё раз проверил ошибки, проблем с лампами больше нет. Новых ошибок также не появилось, так что можно сделать заключение, что блок полностью рабочий.
Gateway Q
Ура! Наконец-то я подружил свою приборку и магнитолу с машиной.
Что такое Gateway?
Это шлюз CAN (Controller-Area-Network) — шин автомобиля, посредством которого разное оборудование общается между собой. Passat в частности имеет насколько таких шин (отдельно на двигатель, на блоки комфорта и т.д.).
У меня стоял гейт C, я поменял на Q. Грубоговоря новый гейт имеет бОльшую пропускную способность, может передавать больше информации за единицу времени.
Зачем менять? Что это даёт?
В моём случае, когда была установлена приборная панель и магнитола от рестайлового пассата, они не до конца понимали где очутились. Часть информации была недоступна, что-то работало некорректно банально из-за того, что они передавали информацию не так как этого ожидала машина (Чаще передавали пакеты, или пакеты были большего объема; я точно не знаю но факт в том, что они как-бы говорили на разных, пускай и очен похожих языках).
Это выливалось в различного рода проблемы:
1) На руле не было информации про магнитолу, я мог регулировать только громкость, но не менять треки и смотреть информацию.
2) Блок #17 (это приборка) был банально недоступен, я не мог до конца адаптировать приборку под машину
3) Разряд аккумулятора. Магнитола не засыпала, даже когда вынимаешь ключи. На самом деле магнитолой можно пользоваться и без ключей в обычном режиме, но как только вы её отключаете, она полностью засыпает и не просаживает аккум.
До того как всё начать, нужно запомнить настройки старого блока Gateway. Этот парень должен знать про всё установленное в машине оборудование, иначе обрежете себе комплектацию, в лучшем случае 🙂
Установка нового Гетвейя
По просьбам решил наваять подробную инструкцию о замене гетвей.
Для начала нам понадобится бук с кабелем ВАСЯ или VCDS (версии не ниже 11.11)
ВНИМАНИЕ! Не торопитесь сразу засунуть новый блок в тачку!

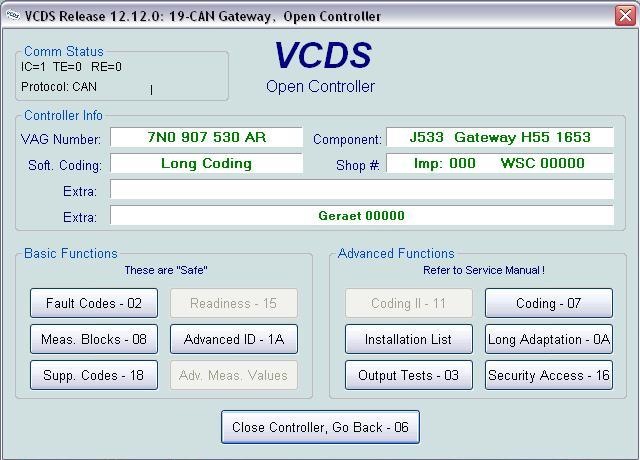

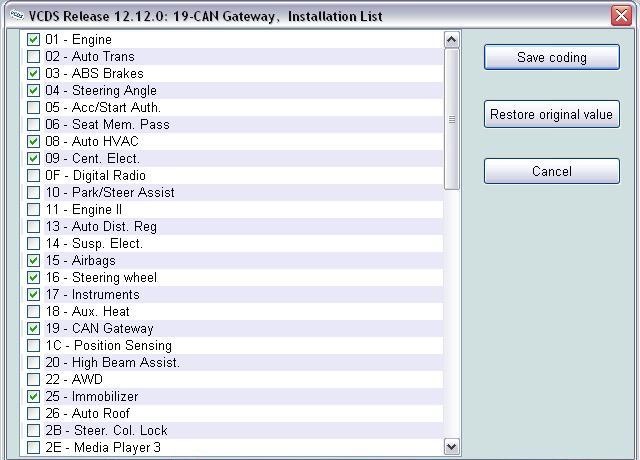

Сначала перепишите так называемый «инсталл лист», для этого входим в Блок 19 (CAN-Gateway), тыкаем кнопку «Installation list» (список установленного оборудования), смотрим где стоят галочки и переписываем, желательно с названиями блоков, так как номера блоков могут отличаться (например у меня в старом был блок 00-steering angle sensor, а в новом гетвее он под номером 04).
Переписали?! Сохраняем!
Вот теперь можно приступать к разборке и замене блока, все довольно просто, снимаем пластик над педалями и хитро изогнув руку, лезем в недра подторпедного пространства, для наглядности я сфотал свой гетвей, пока у меня был разобран салон.
Отключаем старый, подключаем новый, устанавливаем на место, собираем то что открутили. (ВНИМАНИЕ! Все манипуляции с отключением\подключением нового блока производить только с выключенным зажиганием и вытащенным ключом из замка зажигания, для пущей безопасности можно скинуть клемму с акб, но я не скидывал)
Далее опять берем бук с кабелем и идем в Блок 19 (CAN-Gateway), тыкаем кнопку «Installation list» (список установленного оборудования), ставим галочки соответственно сохраненному ранее списку, если что-то добавили, то соответственно добавляем блок, обязательно нажимаем кнопку «Save coding» (Сохранить кодировку)
(у меня не было добавленных блоков и список остался прежний).
Самое последнее действие, проверяем все блоки на ошибки, для начала наш новый гетвей, если все галочки поставили правильно, тогда ошибки из блока гетвей должны стереться, если же нет, то будет висеть не стираемая ошибка о неправильной кодировке блока гетвей, ну и нужно будет практически во всех блоках подтереть ошибки связанные с отсутствием связи с гетвей. Готово! Радуемся и пляшем!
