Автозвук — Начало (покупка головы)
И снова здравствуйте, друзья читатели и почитатели странички моего улана. Тема даной записи — автозвук. Не могу сказать что я аудиофил, но хороший звук всегда радует))) Хоть так мало времени им насладится в авто, на работе всегда брынчит ненавящивое радио или флешка, но в минуты безделья и отдыха хочется врубить погромче и покачественней. Соответственно для этого начал апдейтить эту тему в авто по мере возможности.
Помня старую пословицу что рыба гниет с головы начал улучшать звук именно с головы)) Но сперва шаг в историю.

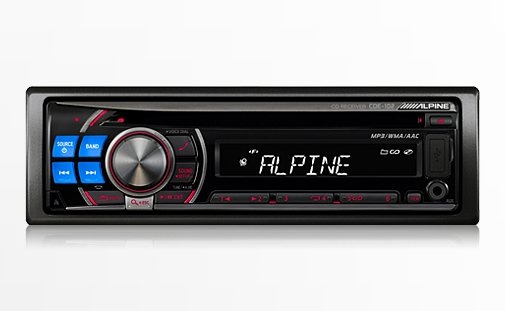

Купил я улана два года назад с вот такой Алпайной (Alpine CDE-102 A)
Сей альп мне очень нравился. Очень уважаю этот бренд по звуку. Моделька не из самой бюджетной ниши в линейке. Темболее что ему был месяц от покупки — новье! Радовала возможность выбора красной подцветки кнопок в тон всего салона. Звук натуральный и очень качественный. Даже штатных динамиках было слышно разницу между качественным МР3 и аудио СD. Стал больше музыки качать именно в флаке чтобы резать аудио СD. Напрягал только USB на морде, ненавижу торчащие флешки которые портят эстетику. Являюсь сторонником флешки в бардачке либо подлокотнике. Но так как резал музыку МР3 и флак на CD то это не сильно парило.
Но вот пришло время и волею судеб пришлось сменить ухоженый альп на видавший виды пинер (Pioneer DEH-P7950UB)

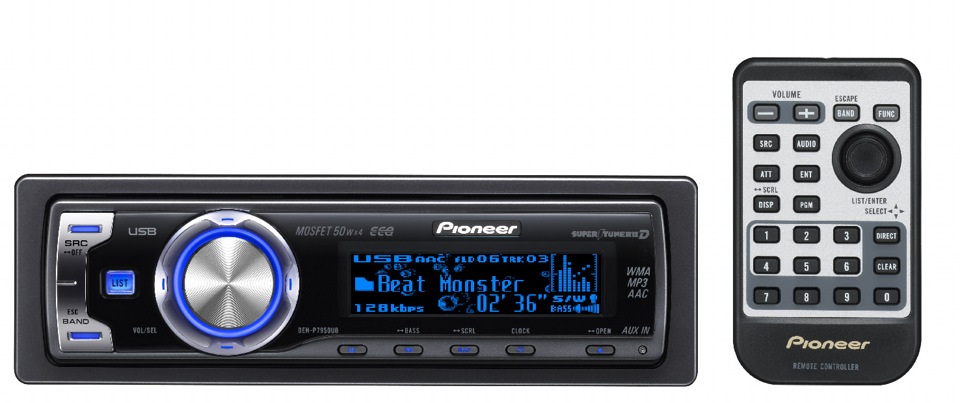

Сей майфун походу в свое время тоже был не бюджетным в линейке. Но пользовались им небрежно. Панель исцарапана. Рамка с отломаными креплениями (садил на скоч). Выгоревший дисплей. Глючащий от старости СD привод. Положение не спасали ни пульт ДУ ни USB на задней панели с шнурком в бардачек. А ядрено-синяя неменяющаяся подсветка дисплея и кнопок меня просто убивала. По звуку похуже алпайна (менее детальный, невыразительные высокие и средные, бас мощный но размазаный). Думаю хорошая акустика спасла бы положение но ее нету — стоит штат.
Короче все это меня начало сильно удручать и я принял решение до конца месяца жить на хлебе и воде но майфун купить сейчас!)) Итак встречайте Pioneer AVH-P6300BT!

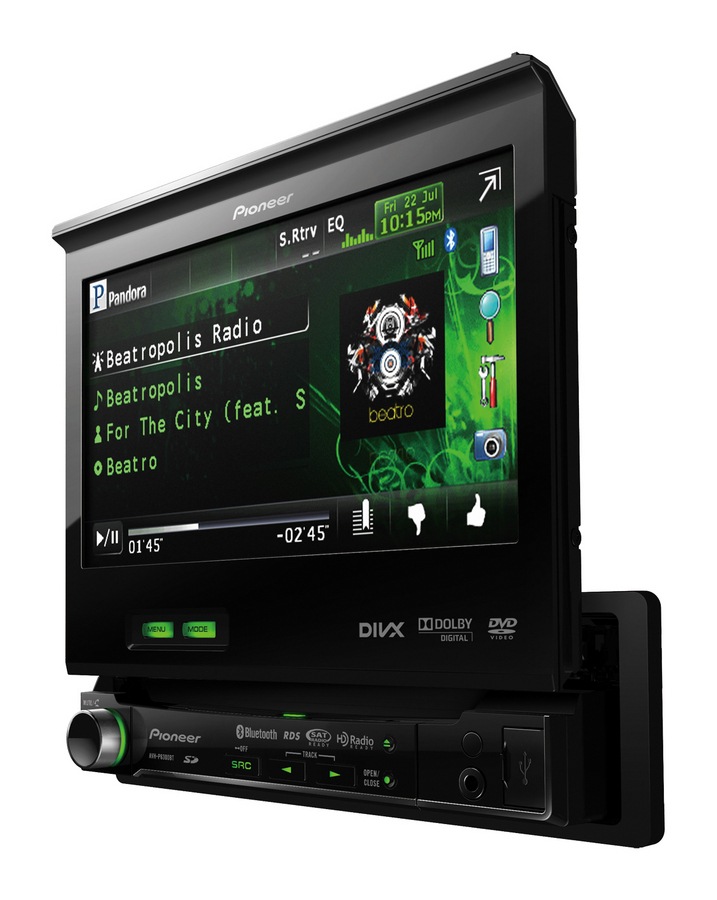

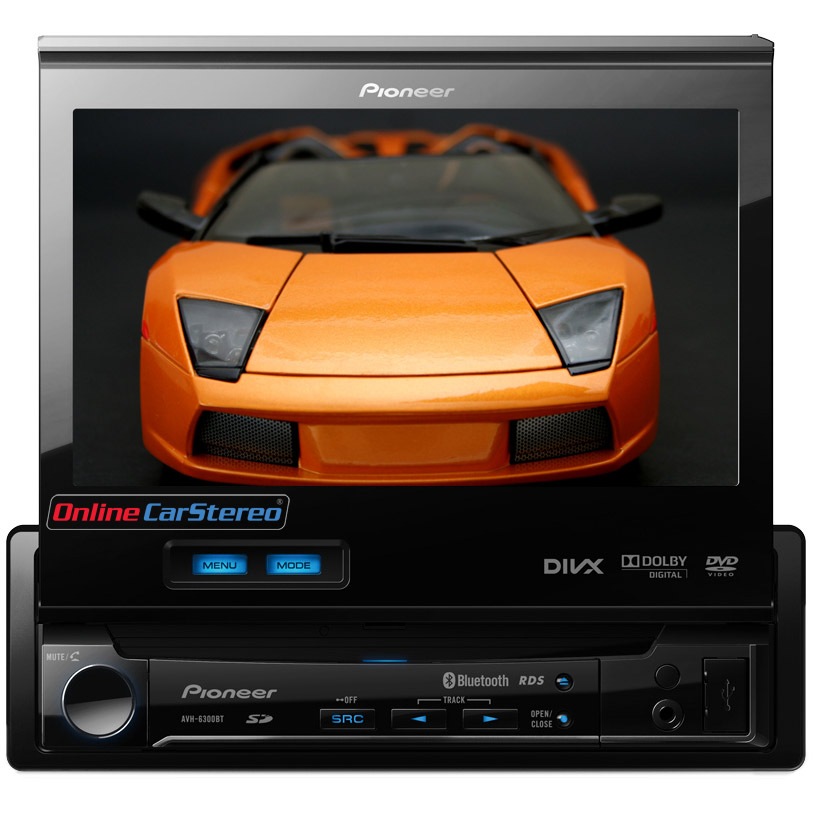

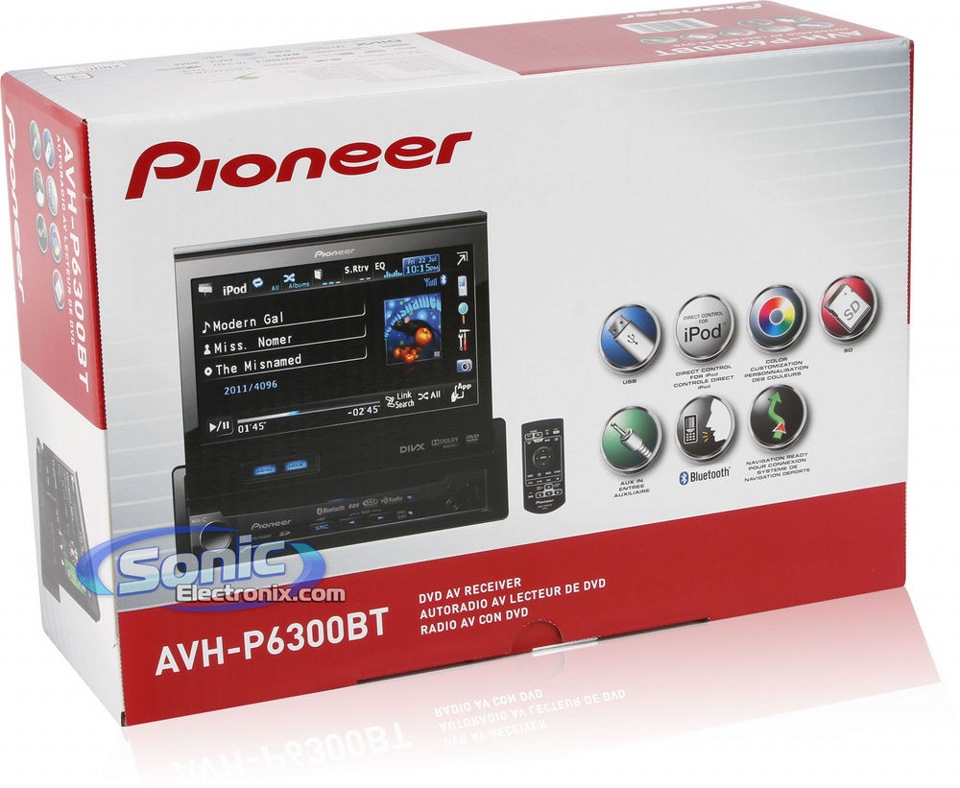

Почему была выбрана именно эта модель? — из-за максимального функционала за бюджет который я мог на это дело выделить. Однодиновая — так как второй дин планирую занять бортовым компьютером. Возможность подключить R-камеру, видеорегистратор и ТВ-тюнер. USB и SD карта. Встроеный блютус с выносным микрофоном. Возможность выбрать любой (КРАСНЫЙ!))) цвет подсветки. Звук тоже впоряде, не алпайн но долбит нормально. Короче обеспечивает полную реализацию для постройки звука и функционала в авто.

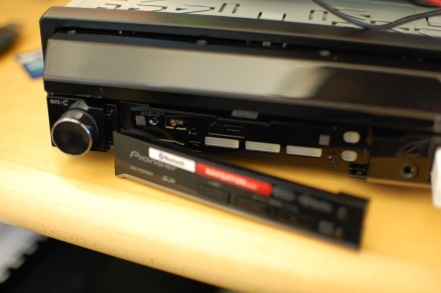

Вот такая противоугонка)) За панелькой слот SD карты (32Гб фильмов и мптришек) — скажем нет торчащим из морды флешкам! ))
Всем спасибо за внимание. Обсуждения, осуждения, советы и приветы приветствуются)
АВТОзвук…Штатная голова Быть или не быть.
Преобразователи высокоуровневого сигнала в линейный, или Штатная голова Быть или не быть.
Каждый автовладелец рано или поздно задумывается о апгрейде штатной аудио системы, и не важно какой мотивацией он задается, устранением повышенным шума от дорожного полотна или особым отношение к звучанию. Сегодня речь пойдет не об этом.
Апгрейд аудио системы даже на первом его этапе подразумевает перекройку всего аудио тракта автомобиля, питание, сигнал, акустический сигнал, интегрирование выносных усилителей, процессоров, накопителей и т.д
Проанализировав частоту звонков и просьб об разъяснение темы возможности подключения усилителей и процессоров к штатным ГУ.
Я решил по возможности описать все это тут, подробно настолько, что бы это не было скучной теорией но и по возможности покрыть вопрос по максимуму.
Не важно о системах какого уровня мы говорим, все что я скажу относится сквозняком ко всей аудио технике в этом разрезе.
Итак ВОПРОС-
У меня штатная голова (ГУ-головное устройство) и на ней нет линейных выходов (RCA-межблочник в простонародие, или тюльпан), могу ли я произвести апгрейд аудио системы путем установки усилителей используя ее, или мне прийдется начать с замены штатки?
ОТВЕТ-
Естественно МОЖЕТЕ, успокоил?
Вы можете смело идти в магази и брать железо, но сначала прочитайте до конца)
В любой «магнитоле», назовем ее так, есть встроенный усилитель.
На него подается точно такой же межблочный слаботочный сигнал от источника, для последующего «усиления» и передачей на акустику.
Дык вот мы и подобрались к первому способу решения проблемы.
Это распайка (выпайка), межблочного сигнала.
Опишу его плюсы и минусы.
1. Выпайка
ПЛЮСЫ-
Мы получаем чистый межблочный аудио сигнал, без каких либо срезов и обработок. Сигнал который в умелых руках и при правильном подходе запоет на высшем уровне.
МИНУСЫ-
Решение такой проблемы связанно с мелкой радио технической работой и поиском мануалов к ГУ, да это головная боль мастеров, но всегда есть НО. Мы нарочито разбираем аппарат для далнейших инсинуаций а следовательно теряем на нее гарантию это раз.
Два, выпайка сигнала не гарантирует того что ваш «чистый» сигнал окажется чистым, в зависимости от того насколько хорошо мастер изучил электротехническую схему взял к примеру точку массы, или качественно провел мелкую работу на плате, не перебил ли он переферийные дорожки и т.д.
Существует риск примеси потустаронних щелчков при зажигании, или воя на оборотах. Многие из вас уже сталкивались с этим. Поиски причины этой беды это как иголку в стоге сена. Ведь речь идет о микротоках.
Стоимость на данную услугу в Москве колеблется от 4500 до 15000 рублй.
2. Второй способ решения проблемы это установка
Преобразователя высокоуровневого сигнала в линейный.
Сначала о теории. Если мы оставляем первый вариант то наш сигнал уже прошел на усилитель и тот в свою очередь наш слаботочный сигнал поднял до нужного напряжения и силы тока, в среднем это от 5-20 вольт. Это ток который возбуждает динамики и заставляет их совершать механические колебания разной амплитуды.
Так вот из названия этой железяки ясно, что в этом случае наша задача стоит в том чтобы поймать этот сигнал и преобразовать его обратно в слаботочный)
ПЛЮСЫ-
Начнем с самого очевидного плюса. Для того чтобы перехватить нам наш сигнал не нужно снимать даже штатную ГУ (в тех случаях когда наш блок выделяет REMOTE сигнал, это управляющий ток для усилителя), в зависимости от схемы комутации и место расположения мы поключаемся к нужным нам каналам и снимаем с них сигнал.
Даже в случае со снятием ГУ мы не рискуем его работоспособностью.
Если же мы словили где то шумы, то мы можем быть точно уверены что это наводки на межблочный кабель и устранить проблему перепрокладкой, экранированием или установкой в разрыв шумоподавителем.
Если говорить о некоторых моделях таких как например
-Alpine 4311
-Audison SLI 2.1
-Boss audio b65N
То риски связанные с некорректным и нестабильным выделением сигнала отпадают полностью.
Мы выполнили большое количество инсталлов используя этот подход вместе с этим железом.
МИНУСЫ-
Из описания можно сделать вывод о том что применение данного железа влечет за собой потерю качества. И это так, но потороплюсь вас обрадовать если ваша система не выше 1000 условных енотов и вы не претендуете на звание аудиофила то читаем дальше.
Если привести аналогичный пример, то возьмем фотографию откроем ее, приблизим на 50% сделаем скрин шот а затем мы ее отдалим на те же 50%, если не учитывать что рамки монитора сделали свое дело, если говорить о качестве и детальности фотографии то мы ее потеряли так вот тут все тоже самое.
НО кто вам сказал что все эти детали вам пела ваша акустика и что потенциала вашего железа хватит что бы добиться хотя бы той детальности сигнал которого мы выделили, это вопрос филосовский)))
Одим из более неприятных минусов, является сам сигнал который формируется на штатном устилителе. Я не хочу вас напугать, но некоторые производители, опираясь на «качество» штатных колонок, преднамеренно обрезают им воспроизводимые диапазоны аудиосигнала или придают частотной хар-ке горбы на высоких и завалы на низах. Это так называемая эквалайзерная настройка.
Она тоже может внести свою лепты в получаемый сигнал.
ВЫВОД-
Выбор остается за вами, в любом случае установка ГУ предназначенного для воспроизведения звука, а это умеют делать Alpine, Peeoner, Clarion, Denon, Nakamichi, будет более результативна чем подобные танцы с бубном. Сколько людей столько и мнений, тем более зачастую избавляясь от штатного ГУ вы теряете возможность навигации по меню автомобиля и управлению а так же индикации многих функций.
Но как я уже писал всегда есть НО, есть возможность установки 2 Головных устройств, допустим штатное оставляем и ставим отдельно аудио системы со сторонней головой.
Вывод заключается в том, что читайте больше разбирайтесь и делайте выводы, или доверьте это дело профессионалам.
Автозвук. Выбираем головное устройство.
Головное устройство. Что это? Какое влияние оно оказывает на конечный звук? Какого производителя выбрать? На какие характеристики обращать внимание? И какие регулировки должны быть?
Я очень часто общаюсь с неофитами автозвука и заметил интересную тенденцию. Почти никто не представляет истинного вклада «головы» в общее звучание системы. А самое парадоксальное то, что каждый раз это значение преувеличивается.
Сразу оговорюсь, что речь пойдет в основном о компромиссных вариантах. Потому как в идеальных системах (а они бывают?) все должно быть максимально хорошо. Посему речь пойдет о моём практическом подходе «лучше меньше, да лучше». В чем он заключается?
Нам всю жизнь приходится чем-то жертвовать. В музыкальной системе всегда стоит дилемма под названием «цена – звук». То, что вы обычно объясняете нежеланием вмешиваться в конструкцию или тем, что вам не нужен идеальный звук, на поверку оказывается банальной экономией.
Исходя из моего принципа, стараемся тратить меньше, а получать максимум возможного. А как потратить меньше, но при этом не продешевить? Покупать, только нужное и максимально хорошее. Заметьте, не абсолютно хорошее, а подходящее, к конкретному случаю.
Итак. Головное устройство.
В обиходе чаще встречается название «автомагнитола». Как правило, это устройство со встроенным усилителем мощности, тюнером, проигрывателем компакт дисков музыкальных файлов или кассет (характерно лишь для ретро устройств). Встречаются модели без усилителя мощности, например Pioneer DEX-P99RS. В последнее время в головном устройстве можно встретить звуковой процессор.
Чаще всего апгрейд автозвуковой системы начинается с замены магнитолы. Почему именно так? Почему не с акустики? И почему следом за акустикой чаще всего меняется магнитола?
Я вижу два основных момента. Во-первых, незнание вклада акустики и магнитолы в конечный звук. Во-вторых — это красиво. Вы же любите смотреть на интересные картинки, проплывающие на цветном дисплее, вместо монохромного? И верить в не менее красивые цифры в технических характеристиках? Может вам просто нравится шрифт написания бренда на передней панели?
В любом случае ответ прост. Она всегда на виду. А глухим к музыке людям приятней поддаваться гипнозу красоты изделия и магии бренда. Знаете, почему магнитолы Nakamichi являлись легендарными, но были популярны, только в серьезных установках? Цена? Внешний вид! Мириться с дешевым пластиком, минимумом информации на монохромном дисплее, цвет которого можно было выбрать из двух вариантов (зеленый или оранжевый) только при покупке, могли только люди способные услышать красоту звучания. Остальным же хватало, внешнего вида и «навороченности» Пионеров и Сони.
Тем не менее, самый большой прирост качества звука можно достигнуть, поменяв колонки.
Не буду грузить теорией, приведу простой пример. Думаю, почти все знакомы с простой компьютерной акустикой. Представим, что нас не устраивает ее звук. А есть те, кого он устраивает? Действуем, согласно распространенному апгреду автозвуковой системы. Покупаем хороший усилитель. Ватт сто на канал, нет мало, лучше двести! Ау, любители циферок! Конечно, колонки взорвутся. Особенно если ручку крутануть к максимуму. А мы аккуратно.
ОК! Акустику поменяли. А звук все равно не тот! Ахтунг! Саркози обманул! Надо было менять магнитолу!
Не торопитесь! Если вы действительно хотите большего прироста качества, надо менять не магнитолу, а усилитель мощности. Со встроенного на отдельный. Вот где качество повысится! В разы.
Конечно, не все так однозначно. Встроенные в магнитолу усилители тоже бывают разные. Была одна система, где я добился отличного звука не прибегая к отдельному усилителю. Но это отдельная история, с которой советую вам ознакомиться.
Хороший отдельный усилитель мощности в любом случае лучше хорошего встроенного. Но если у магнитолы нет линейных выходов, покупать ли нам новую дорогую? Или сгодится попроще, но с линейными выходами и усилитель на сдачу? Тут опять на первый план выходит финансовый вопрос. Хороший усилитель мощности начинается примерно с 100$ на канал. Умножайте на необходимое количество каналов, вычитайте из предполагаемого бюджета и смотрите, что остается на магнитолу. Если вам хватает на приличную, пусть не такую «крутую» магнитолу, какую хотели, все равно такой вариант будет лучше, чем встроенный усилитель «крутой» магнитолы.
Почему можно обойтись более простой магнитолой? Ведь она тоже влияет на звук? Давайте разбираться.
В системе «магнитола плюс колонки» звук зависит от встроенного усилителя, в то время как в системе с отдельным усилителем вклад магнитолы ничтожно мал. В этом случае звуковой почерк складывается из способности усилителя мощности к совместной работе с акустикой и потенциала самой акустики. Влияние головного устройства сводится к звучанию его проигрывателя и предварительного усилителя. На фоне общего вклада этими нюансами можно пренебречь, ведь заметить их сможет только тот, кто в этой статье не нашел для себя ничего нового.
Хочу заметить, что разговор идет о качественных аппаратах. Конечно есть определенная граница ниже которой, звук магнитол непростительно плох. Но ставить такие магнитолы в любую музыкальную систему опрометчиво.
Добились максимума от связки усилитель мощности — акустика? Отлично. Но как понять, что это правильный вариант?
Звучание подходящей пары «усилитель — акустика» должно быть прозрачным. То есть таким когда сигнал приходящий от магнитолы усиливается без искажений и не привносит «отсебятины».
Вот на этом этапе можно смело менять и магнитолу. Ведь плацдарм хорошего звука уже создан. И общая картина будет уже зависеть от звучания предварительного усилителя и проигрывателя головного устройства. В противном случаю эти нюансы потонут в навязанном характере неправильного звена усиления.
До этого момента покупка дорогой магнитолы это неверная инвестиция в звук.
Какой функционал должен быть у правильной магнитолы? Достаточно минимальных настроек. Тем более многие, скорее вредят звуку. Почему? Есть ответ и на этот вопрос. Повторюсь в очередной раз. Хорошая, действительно хорошая магнитола в плане звука, а не мигающая, как китайский бумбокс поделка, должна хорошо играть в «в нуле». То есть с полностью отключенными регулировками.
Наличие встроенного процессора позволяет выстроить идеальную звуковую сцену. Гнаться за ней — удел профессионалов готовящих системы для соревнований. Для прослушивания музыки важней легкость и естественность звучания.
И обязательно слушайте! Никакие цифры не скажут вам о звучании ничего. Тем более магнитолы. С техническими характеристиками у любой магнитолы все в порядке. Причем, слушать надо именно ту связку, которая будет установлена в автомобиль. Акустика и усилитель, встроенный или отдельный, зависит от состава системы.
Так что прежде чем тратить деньги, вспомните о моем принципе. Правильно распределите бюджет и получайте максимальный результат. Тогда звуки обретут душу, музыкальные инструменты — жизнь. Двоичный код преобразуется в электрический сигнал, а акустика превратит звуковые колебания в Музыку.
Краткий словарь автозвуковых терминов и сленга. 2021
Так как не все любители автозвука, особенно начинающие, хорошо понимают значение многих автозвуковых терминов, у меня появилась идея составить небольшой автозвуковой словарик, с краткими пояснениями. Таких словарей в интернете есть много. Но это — моя версия, переработанная, дополненная и улучшенная 🙂 Вряд ли получилось вспомнить всё, поэтому периодически буду обновлять список. Ну и свои дополнения или уточнения добавляйте в комментариях, если есть желание! На этот текст у меня ушёл почти целый день, поэтому поддержите лайком, как минимум! 😉 На картинки к каждому термину сил уже не хватило, да они и не влезут все, но всё же немного разбавил ими текст.
Автозвук – распространённое заболевание, передающееся от человека к человеку, часто является начальной формой аудиофилии. Проявляется в стремлении добиться идеального качества звука в машине или максимальной громкости. Инкубационный период от нескольких минут до пары лет. Течение – обычно прогрессирующее, с периодическими ремиссиями. Лечение, кроме тяжёлых случаев, необязательно. В редких случаях возможно самоизлечение.
Автозвуковые соревнования – мероприятия, на которых встречаются люди, заболевшие автозвуком. Как правило, там меряются уровнем максимального звукового давления от сабвуферного звена (SPL) или громкого фронта/тыла (SQL) или соревнуются в качестве звука (SQ). Отличный вариант чтобы встретиться с такими же, увлечёнными автозвуком, людьми, послушать разные системы, даже не участвуя. И понять, нужно ли это вам, если вы ещё не заболели 😉
АКБ (акум, питалово) – аккумуляторная батарея, один из самых важных элементов аудиосистемы. Популярными являются свинцово-кислотные, литий-ионные или литий-титанатные аккумуляторы.
АКЗ – акустическое короткое замыкание. Взаимное гашение звуковых волны от разных сторон диффузора динамика, которое проявляется на низких частотах. Ощущается, как отсутствие баса при работе динамика.
Акустическое оформление – вариант устранения АКЗ. Обычно это короб, в который устанавливается динамик.
Акустическая система – динамик + акустическое оформление. Например, сабвуферный динамик в коробе, это уже акустическая система. Твитер (ВЧ) тоже является готовой акустической системой.
АЧХ – амплитудно-частотная характеристика. Одна ось графика – громкость, другая – частота.
АГМ (AGM) – разновидность свинцово-кислотной аккумуляторной батареи, в которой содержится абсорбированный электролит, а не жидкий. Перед классическими АКБ имеют ряд преимуществ: устойчивость к вибрации, отсутствие необходимости в обслуживании, установка практически в любом положении. Отличный решение для установки в салон авто или багажник, в качестве дополнительной батареи.
Активный сабвуфер – короб с сабвуферным динамиком и встроенным усилителем. Для подключение достаточно подключить кабель питания и межблочный кабель от головного устройства. Обычно не самый качественный и громкий звук, но для многих начинающих, которые не хотят заморачиваться, вполне может подойти. И всё же я рекомендую применять пассивные сабвуферы и отдельные усилители под них.
Балалайка – недорогое головное устройство с минимумом функций.
Бандпасс (БП) – вид акустического оформления, при котором динамик находится внутри корпуса. Бывает 4, 6 (тип А и Б), 8 порядков.
Блины (овалы) – динамики с диффузором овальной формы, популярные размеры 6х9 или 5х8 дюймов. Обычно предназначены для инсталлированы в заднюю полку седанов. Иногда могут быть установлены в передние двери автомобиля с завода (Toyota LC). Бывают 1,2 или 3-полосными.
Боевой саб – сабвуферный короб, специально сделанный для соревнований по SPL (максимальному звуковому давлению). Часто используется в акустических оформлениях ФИ, ЧВ или БП. Предназначен для максимального давления в узком диапазоне частот (на «боевой частоте»). Слушать музыку на спортивном сабвуфере категорически не рекомендуется.
Броневик – автомобиль, подготовленный для соревнований по максимальному звуковому давлению (SPL). Для этого все его элементы максимально усиливают: варят внутри металлическую клетку под сабвуферы, делают распорки, устанавливают бронированные стёкла, приваривают дополнительные рёбра жесткости на стойки и так далее. Иногда могут применяться инкассаторские автомобили, изначально имеющие хорошую жесткость конструкции.
Валево, валить – громкое и долгое воспроизведение музыки на максимальной громкости, часто с преобладанием низких частот.
Ветер – движение воздуха внутри автомобиля, вызванное работой сабвуфера, работающего на частотах 35 Гц и ниже.
Верха – диапазон, который воспроизводят твитера. Примерно от 5 кГц до 20 кГц.
Высокая настройка – настройка порта фазоинвертора на 41-45 Гц (речь о сабвуфере).
Восьмёрка – размер динамика (в данном случае — восемь дюймов).
Вилка – диапазон каких-либо значений.
Вилка (в значении «нагрузочная вилка») – прибор, предназначенный для анализа состояния работы аккумуляторов. Включает в себя прибор вольтметр, спирали сопротивления, в некоторых случаях амперметр.
Вибра – вибропоглощающие материалы, предназначенные для улучшения акустического комфорта внутри автомобиля, для аудиоподготовки. Используются в качестве первого слоя при проведении комплексной шумоизоляции. Популярные бренды: Шумофф, СТП, Comfort Mat, Acoustics, Ultimate.
ВЧ (высокочастотник, пищалка, твитер, свисток) – динамик для воспроизведения высоких частот, примерно от 2 до 18 кГц.
Выходит на ход – динамик развивает свой максимальный линейный ход (Xmax).
ГВЗ – групповое время задержки. Позволяет понимать, насколько звук, воспроизводимый динамиком, отстаёт от поданного на него сигнала.
Герц (Гц) – единица измерения звуковой частоты. Один Гц равен одному звуковому колебанию в секунду.
Горб – подъём АЧХ на определённой частоте. Часто может быть неприятно для слуха.
Гриль – защитная сетка для динамика. Бывают как заводские, так и кастомные, изготовленные на заказ.
Гроб – сабвуферный короб больших размеров, от крышки богажника до передних сидений, высота не выше остекления авто. Часто используется на соревнованиях по SPL.
Грязный сигнал – звуковой сигнал, воспроизводимый с помехами или клиппингом. Может возникать из-за некачественного трека или при ограничении амплитуды сигнала. Грозит перегревом катушки и выходом динамика из строя.
Грязный объём – объём сабвуферного короба, включающий в себя объём, вытесняемый динамиком, портом, стенкой порта.
Губа – подвес динамика. Обычно этот термин используют по отношению к «насосам».
ГУ (мафон, головное устройство, автомагнитола, голова) – устройство воспроизведения музыки в автомобиле. Часто это штатный CD или mp3 проигрыватель. Также могут применяться смартфоны, планшеты, плееры или ПК.
Горло – начало порта рупора.
Датчик – прибор для измерения звукового давления. Обычно применяют SPL Lab.
Демо-кар – автозвуковой проект, созданный для демонстрации возможностей аппаратуры бренда или профессионализма установочной студии. Демо-кары обычно не показывают высоких уровней звукового давления, как в чисто боевых проектах, но привлекают внимание яркой раскраской, качественными и нестандартными решениями по инсталляции, хейртриками и флексом.
Децибел (дБ) – единица измерения звукового давления.
Диф – диффузор динамика.
Динамик (дин, головка) – динамический громкоговоритель, устройство электроакустического типа, предназначенного для преобразования переменного электрического сигнала в звук
Дистрибьютор – устройство для разводки силовых кабелей. Например, на разные усилители. Бывают плюсовые, минусовые, с предохранителями и без, самодельные или готовые заводские.
Домашка –домашняя аудиосистема. Или «домашние» компоненты, установленные в автомобиле.
Железо – вся, в данном случае, автозвуковая аппаратура.
Задержки (time correction) – инструмент настройки аудиосистемы, позволяющий выставить «сцену» в автомобиле
Замер – замеры громкости или максимального звукового давления на соревнованиях по автозвуку.
Зажать порт – уменьшить площадь порта. Применяется, в основном, для сглаживания пика АЧХ. В программах обычно не отображается
Защита, уйти в защиту – отключение усилителя при большой нагрузке или неправильном подключении.
Заниженные (замедленные) негры – реп-музыка с искусственным замедлением и занижением низких частот, с наложенными синусами в области 28-35 Гц.
ЗУ – зарядное устройство для аккумуляторов.
Змейка (змея, змеиная кожа) – синтетическая кабельная оплетка, предназначенная для защиты кабеля внутри автомобиля.
Земля (минус, масса) – минусовой провод питания аудиосистемы.
ЗЯ (закрытый ящик) – тип акустического оформления. Компактное и достаточно простое решение (как в расчёте, так и в изготовлении) для получения качественного баса. Часто используется SQ-шниками.
Импеданс – полное сопротивление катушек динамика переменному току (так называемое активное сопротивление)
Инсталл (инсталляция) – установка аудиосистемы в автомобиль. Может обозначать установку и другого доп. оборудования.
Калибр – типоразмер динамика (например: 10, 12, 15 дюймов)
Калитки (громкий фронт) – двери автомобиля с «эстрадными» динамиками, предназначенными для воспроизведения музыки снаружи автомобиля. Обычно изготавливаются для участия в соревнованиях по SQL.
Кастомный динамик – динамическая головка, собранная вручную. Обычно используются усиленные или улучшенные комплектующие (подводящие, магнитная система, катушки, диффузор, подвес, колпак) под определённые задачи.
Катушка (индуктивность) — радио-деталь в виде катушки тонкого провода, используемая в автозвуке для «срезания» верхних частот, обычно на НЧ или СЧ. Является акустическим фильтром первого порядка, позволяет получить спад 6 дб/окт с нужной частоты. Применяется в составе кроссоверов (фильтров) других порядков. Подбирается исходя из нужной частоты среза.
Катушка – звуковая катушка динамика. Является частью подвижной системы динамика, намотана на каркас и соединена с диффузором. Находится в магнитном зазоре и обеспечивает совместно с магнитной системой динамика преобразование электрической энергии в механическую. То есть – в звук.
КЗ (коротыш) – короткое замыкание
Кишки – внутренности усилителя, головного или другого устройства: печатная плата, транзисторы и прочее.
Клетка – металлическая сварная конструкция внутри автомобиля, предназначенная для создания каркаса акустического оформления сабвуферов. Применяется в соревнованиях по SPL.
Клещи – прибор для измерения силы тока без разрыва цепи. Широко применяются в автозвуке для замера мощности усилителей.
Коаксиалы – динамики со встроенным твитером, иногда и среднечастотником (две или три полосы). Предназначенные для установки в полку седанов или двери. В большинстве своём это достаточно бюджетные решения с невысоким качеством звука.
Компонентная акустика – комплект динамиков, каждый из которых предназначен для воспроизведения своей полосы частот. В комплект обычно входят динамики для двух или трёх полос (ВЧ + НЧ или ВЧ + СЧ + НЧ) и кроссовер (фильтр). В SQ-системах применяют именно компонентную акустику.
Коммутация – соединение динамиков или катушек между собой, соединение усилителей и динамиков.
Конденсатор (кондёр) — радио-деталь, используемая в автозвуке для «срезания» низких частот, обычно на ВЧ. Является акустическим фильтром первого порядка, позволяет получить спад 6 дб/окт с нужной частоты. Применяется в составе кроссоверов (фильтров) других порядков. Ёмкость конденсатора подбирается исходя из нужной частоты среза.
Контроль (демпинг-фактор) – способность усилителя не допускать лишних движений подвижки динамиков. Больше контроль – лучше звук.
Корзина – конструктивный элемент сабвуферного динамика. Обычно бывают металлические штампованные или цельнолитые. Встречаются кастомные, из дерева, металла или пластика.
Короб (ящик) — корпус под динамик.
Кроссовер (кросс, фильтр) – активное или пассивное электронное устройство, позволяющее отделить одни частоты от других (высокие от низких, например) и подать на каждый динамик нужные. Внешние кроссоверы часто входят в комплект компонентной акустики. Встроенные активные кроссоверы (фильтры) есть в усилителях, процессорах и головных устройствах.
Линейки (линейные выходы, RCA разъёмы, межблочные выходы) – разъёмы, необходимые для соединения головных устройств и усилителей с помощью межблочных кабелей.
Межблоки (межблочные кабели, тюльпаны, по низкому уровню) – кабели, передающие сигнал от ГУ до усилителей.
Мидбасовый динамик (мидбас, мид, мидвуфер) – динамик, способный эффективно воспроизводить диапазон частот примерно от 70-80 Гц до 2000-2500 Гц. Обычно в типоразмере 6,5 дюймов.
Моноблок (моник) – одноканальный усилитель мощности, обычно предназначенный для сабвуфера.
Мотор – магнитная система динамика. Хотя весь динамик, по сути, является электромотором.
Мост – способ включения двух каналов усилителя или двух усилителей с целью увеличения мощности, отдаваемой в нагрузку.
Мультик (мультиметр, тестер, цешка) – универсальный прибор для измерений напряжения, тока, сопротивления, а так же «прозвонки» проводов.
Накопитель баса – конденсатор большой ёмкости, установленный возле сабвуфера. На самом деле никакой бас он не накапливает! В 99 % случаев – деньги на ветер. Рекомендую не применять, так как для саба бесполезен. В редких случаях может применяться в SQ-системах, для установки возле мидбасового усилителя.
Наложенный синус – запись поверх музыкального трека синусоидального сигнала определенной частоты. Такие треки запрещены на некоторых автозвуковых соревнованиях. Также подобные композиции могут привести к появлению клиппинга и скорейшему выходу динамика из строя.
Насос – сабвуферный динамик с большим ходом, воспроизводящий частоты ниже 35-36 Гц и в узком диапазоне частот. На графике АЧХ при расчёте это выглядит, как узкий и высокий пик.
Настройка короба (настройка порта) – частота, при которой воспроизведение звука происходит за счёт работы порта, а не диффузора. В программах типа BassBox 6Pro, SpeakerShop это выглядит, как пик на АЧХ.
Негры – обычно это реп-музыка, исполняемая афроамериканцами, то есть неграми.
Низкая настройка – настройка порта сабвуферного короба ниже 35-36 Гц.
Низкоом – подключение динамика/динамиков к усилителю ниже нагрузки, заявленной производителем. Применяется в громких или SPL системах для получения максимальной мощности от усилителя. Часто может привести к выходу усилителя из строя.
ОНР – обратно нагруженный рупор. Один из вариантов акустического оформления типа «рупор»
Панч (удар) – чёткий и резкий звук в басовом диапазоне (80-100 Гц). За панч в автомобильной аудиосистеме отвечает мидбасовый динамик (мидвуфер или вуфер)
Пассивный сабвуфер – корпус + сабвуферный динамик, без встроенного усилителя.
Подводящие – подводящие провода, передающие электрический сигнал от клемм на динамике до звуковой катушки.
Параметры Тиля-Смолла (ТС) – параметры динамиков позволяющие моделировать их поведение в различных видах акустических оформлений. Применяются для расчета и проектирования сабвуферных (и не только) корпусов. Самые значимые и часто применяемые: Fs, Qts, Vas.
Подвижка (подвижная часть динамика) – диффузор динамики с катушкой.
Подиум – конструктивный элемент, через который динамик прикручивается к металлу двери. Может быть в виде обычного проставочного кольца, так и сложной конструкции из стеклопластика, обеспечивающей установку динамика под нужным углом.
Превышение хода (overexcursion) – катушка динамика вышла из магнитного зазора и динамик заклинило. Происходит из-за подачи на динамик слишком большой мощности или слишком низкой частоты при высокой настройке. Некоторые акустические оформления, типа ЧВ, могут повышать риск поймать превышение. Неправильно спроектированный короб тоже может этому способствовать.
Поканалка (поканальное подключение) – вариант подключение динамиков к усилителю, при котором на каждый динамик (или каждую пару динамиков), отыгрывающие определённую полосу, работает свой канал усиления.
Плюсануло – улучшение результата системы в звуковом давлении, происходящие после каких-либо изменений в автомобиле. Например, подняли козырёк – рез вырос на 1 дБ (плюсануло).
Просветление в полке – достаточно большие отверстия в полке седана, позволяющие басу из багажника свободно попадать в салон
Просадка – потеря питания по пути от источника к усилителю, падение напряжения бортовой сети автомобиля. Ухудшает качество звука и ускоряет наступление клипа.
Проц (звуковой процессор) – специальное устройство, дающее возможность гибко настраивать звуковые задержки для каждой полосы воспроизведения, обычно имеет развитые фильтры разных порядков и крутизны, а также продвинутые средства эквализации. Позволяет построить систему высокого уровня, как SQ, так и SQL.
Пуля (тело Венте, фазовыравнивающая пуля) – конструктивный элемент динамика, напоминающий пулю. Позволяет расширить диаграмму направленности динамика, обычно это мидвуфер (мидбасовый динамик).
Разминка – период работы динамика (обычно сабвуфера или вуфера), позволяющий достигнуть динамику заявленных производителем характеристик. При этом обычно немного снижается резонансная частота и полная добротность и остаются на этих цифрах стабильно. В некоторых случаях разминка может занимать несколько десятков часов. Во время разминки не рекомендуется выводить динамик на полный ход и подавать на него максимальную мощность.
Раскрытая щель – прямоугольный порт фазоинверторного сабвуферного короба, сделанная с раскрывом – расширением на выходе и/или входе. Обладает рядом преимуществ, по сравнению с портами без раскрыва.
Распорка – винтовая шпилька или деревянная планка, устанавливаемая внутри сабвуфера или двери. Служит для усиления стенок и придания большей жесткости конструкции. Положительно влияет на звук.
Рез – обычно сокращение от «результат» (максимально значение звукового давления на соревнованиях по SPL или SQL)
Резонанс – явление резкого возрастания уровня громкости, происходящее из-за усиления колебаний одного тела колебаниями другого той же частоты.
Рупор – один из типов акустических оформлений. Используется для динамиков, воспроизводящих все диапазоны звука, сабвуферов в том числе. Размеры получаются огромными, но и звук того стоит.
Рупор – эстрадный высокочастотный динамик в виде рупора. Предназначен для воспроизведения высоких частот. Используется в SQL системах (громкий фронт/тыл, калитки).
Сабвуфер (саб) – динамик, предназначенный для воспроизведения низких частот (суббаса), обычно ниже 70-80 Гц. Также термином «сабвуфер» обозначают динамик в корпусе.
Свисток – мобильный ЦАП. В некоторых случаях позволяет ощутимо улучшить качество и функционал автомобильной аудиосистемы, добавить динамики и транзиентов. Популярные: iBasso DC03, E1DA.
Сиська – форма графика АЧХ, образующаяся при расчёте сабвуферного корпуса с фазоинвертором. Идеальная АЧХ похожа на женскую грудь, смотрящую вверх 😉
Сиська – акустическое оформление, отдалённо напоминающее женскую грудь, изготавливаемое под среднечастотный или широкополосный динамик. Монтируется обычно в пластиковые накладки передних стоек.
Сила – силовой кабель, предназначенный для соединения подачи питания от АКБ на ГУ, усилители.
Смола (полифирная, эпоксидная) – синтетические жидкости, затвердевающие через определённый промежуток времени. Применяются для создания подиумов, щитов, дверных обшивок, коробов сабвуферов (обычно типа «стелс»).
Стелс – сабвуфер скрытой установки, при которой корпус интегрируется в салон автомобиля с минимальными видимыми изменениями интерьера. В большинстве случаев изготавливается в акустическом оформлении типа ЗЯ и устанавливается в нишу задних крыльев или запасного колеса.
СЧ (среднечастотник, средник, середина) – динамик, воспроизводящий средние частоты, например, от 200 Гц и 3-4 кГц. Есть эстрадные СЧ, так и динамики, предназначены для SQ. Типоразмер – от 2 дюймов до 20.
Сцена – кажущиеся звуковые образы, возникающие перед водителем при прослушивании музыки. Хорошая сцена – одна из составляющих качественной SQ-аудиосистемы.
Тапок (Tapped Horn) – вариант акустического оформления типа «рупор».
Транзиенты – термин, скорее известный аудиофилам, чем автозвуковикам. Обычно транзиентами называют короткий участок резкого изменения характера звука. Их наличие существенно увеличивает получение удовольствия от прослушивания музыки.
Труба – круглый порт фазоинверторного сабвуферного короба.
Усилитель (усь, усилок) – устройство, усиливающее звуковой сигнал. Может быть встроенным в головное устройство или процессорный усилитель, или внешним. С него усиленный сигнал попадает на динамики.
Универсальная настройка – настройка порта фазоинвертора в диапазоне 36-41 Гц. Позволяет с достаточным качеством слушать музыку разных жанров.
Узкая полка – ограниченный диапазон частот, воспроизводимый сабвуфером. Например, полка – 5-7 Гц.
Устье – выход порта рупора.
ФИ (фазоинвертор, фазик) – популярный тип акустического оформления. Сюда можно отнести: щелевой и круглый ФИ, экспо-, пассивный излучатель.
Фланец (раскрыв) – раскрыв порта на выходе или входе. Обычно термин применяют к круглым портам.
Флекс – видимая вибрация металла кузова, стекол автомобиля, возникающая при работе сабвуферов. Добиться флекса можно при низких настройках портов, большом ходе и значительной площади диффузоров, а также достаточной подводимой мощности. В результате возможно повреждение металла, трещины в стёклах.
Фри (фришка) – динамик, предназначенный для установки во free air (бесконечный акустический экран), которыми в машине выступают задняя полка или двери. Обладают высокой общей добротностью (выше 0,55) и достаточно высокой резонансной частотой (около 40-45 Гц для сабвуфера).
Фронт – динамики, расположенные в передней части автомобиля: в дверях, на торпедо, в стойках, кик-панелях или под сиденьем.
ЦАП (DAC, цифро-аналоговый преобразователь) – устройство, позволяющее преобразовать цифровой сигнал в аналоговый. Могут быть как встроенные, так и внешние. В некоторый случаях позволяют существенно поднять качество звучания аудиосистемы.
ЧВ (четвертьволновой резонатор) – тип акустического оформления. Можно выделить прямой, как самый популярный, а также сходящийся и расходящийся.
Чистый объём – объём сабвуферного короба, не учитывающий объём, вытесняемый динамиком, портом, стенкой порта.
Чуйка (чувствительность) – параметр динамика. Высокая чувствительность при небольшой мощности позволяет получить более высокую громкость.
Ширик (ширикополосный динамик) – динамик, способный воспроизводить достаточно широкий диапазон звука, например, от 150 Гц до 15 кГц. Широкополосные динамики высокого уровня вполне могут и применяются в SQ-аудиосистемах.
Широкая полка – достаточно большой диапазон, воспроизводимый динамиком. В случае с сабвуфером, широкая полка – это 20-30 Гц и больше.
Штатка – акустическая система, установленная автомобиль производителем.
Шумка – обычно применяют в значении процесса, включающего в себя вибро- и шумоизоляцию автомобиля. Позволяет снизить шумы, возникающие при движении автомобиля и улучшить звучание аудиосистемы. Правильная шумоизоляция – достаточно сложный и ресурсоёмкий процесс. Также слово «шумка» может использоваться при обозначении всех материалов для шумо- виброизоляции.
Щель – прямоугольный порт фазоинверторного сабвуферного короба.
Экспо – щелевой фазоинверторный порт, площадь которого меняется по экспоненциальной зависимости. Может быть как вертикальным, так и горизонтальным, если это щелевой порт. Или даже круглым.
Этапы – официальные этапы соревнований, проводимые разными автозвуковыми федерациями.
AGU — тип предохранителей. Не рекомендую применять из-за низкой надёжности и не самого хорошего контакта.
ANL (mini ANL) – популярный в автозвуке тип предохранителей. Рекомендую к использованию!
AMT – формат соревнования по автозвуку
AUX (аукс) – низкоуровневый вход головного устройства для кабеля 3,5 mini jack. Позволяет подключить смартфон, ноутбук или плеер к ГУ. Из-за множества преобразований звук получается так себе.
EMMA – формат соревнования по автозвуку
RASCA – формат соревнования по автозвуку
Gain (level, уровень) – регулятор уровня входной чувствительности усилителя. Предназначен для согласования сигнала с головного устройства и усилителя. GAIN – это НЕ громкость!
HPF (high pass filter) — устанавливает нижнюю границу среза. «Срезает» низкие частоты для динамиков. Subsonic для сабвуфера – тот же HPF.
LPF (low pass filter) – устанавливает верхнюю границу среза. «Срезает» высокие частоты для динамиков
BPF (band pass filter) — устанавливает нижнюю и верхнюю границу среза. «Срезает» и низкие, и высокие частоты для динамиков.
Hair Trick – движение волос (чаще женских 🙂 под воздействием низконастроенных сабвуферов. Практикуется на соревнованиях, выглядит красиво и производит wow-эффект. Для получения хейртриков нужна большая площадь диффузоров, хороший ход, низкая настройка.
Hi-Fi – акустика аудиотехника, воспроизводящая звук с высокой точностью, максимально близко к источнику. В автозвуке этому понятию примерно соответствует термин SQ (sound quality).
Low Bass – вид музыкальной обработки трека с наложением низких частот (синусов), которых не было в исходном аудиоматериале.
NEO – динамик c неодимовым магнитом.
RMS (Rated Maximum Sinusoidal) – показывает мощность, при которой усилитель или динамик может работать продолжительное время без физического повреждения или выхода из строя. По этому параметру стоит подбирать усилитель к сабвуферу, не обращая внимания на цифры максимальной мощности.
SPL (Sound Pressure Level) – максимальное звуковое давление.
SPL-щик – спортсмен, участвующий в соревнованиях по звуковому давлению.
SQ (Sound Quality) – качество звука. Примерно соответствует термину Hi-Fi.
SQ-шник – человек, участвующий в соревнованиях по качеству звука или строящий аудиосистему с упором на максимально качественное воспроизведение музыки.
SQL (sound quality level или loud) – аудиосистемы, ориентированные на громкое и качественное воспроизведение музыки. Это громкие «калитки» или громкий тыл. Предназначены для воспроизведения музыки снаружи автомобиля.
Screwed – вид музыкальной обработки аудиотрека, где используют замедление скорости музыки.
Slowed – вид музыкальной обработки аудиотрека, где применяют не очень сильное замедление скорости музыки.
Y-кабель (игрек) — специальный разветвительный межблочный кабель. Помогает для подключения большого количества усилителей или при наличии ограниченного количества RCA-разъёмов на головном устройстве.
