что такое барашковый винт

Что такое винты-барашки и где они используются?

Общее описание

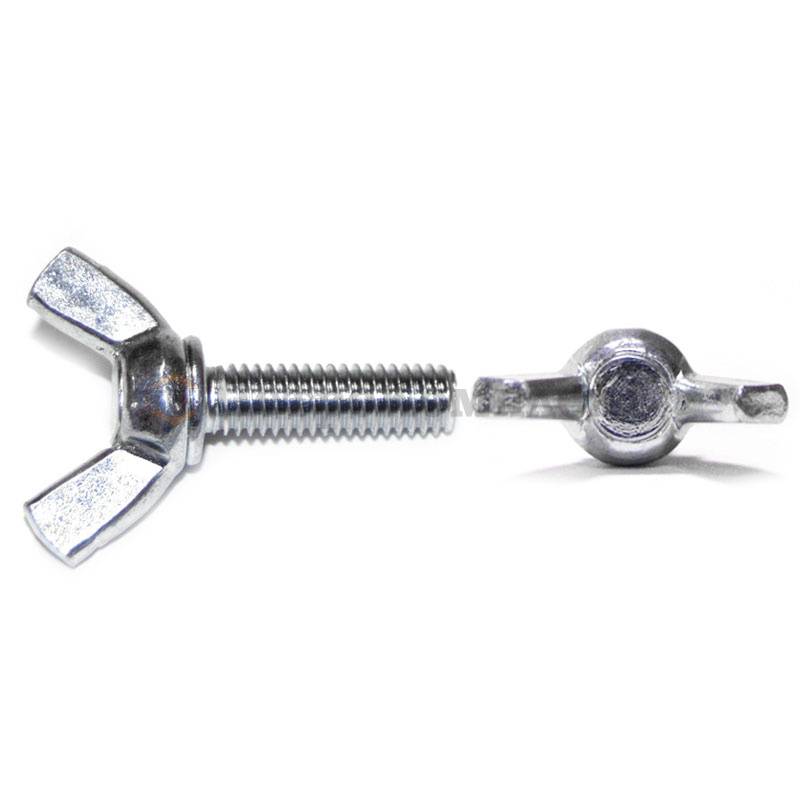

Разговор про винт-барашек полезно начать с того, что выпуск метизов этой категории полностью переведен на DIN 316. Другие стандарты в отношении этого крепежа не действуют. Нет и специализированного ГОСТ, потому максимум можно руководствоваться общими ГОСТ по винтам, инструментальным и конструкционным сталям. Стержень винта имеет метрическую резьбу. Свое название получил за характерную геометрию головки, напоминающую и в самом деле мелкие рожки.

Лепестки головной части могут скругляться (тогда говорят о немецком варианте). В американской версии более характерна прямоугольная геометрия. Номинальный диаметр может составлять от М4 до М24. Основные нормы по крепежу фиксируются в DIN ISO 8992.

Особенности

Оба указанных варианта гаек-барашков имеют сейчас одинаково широкое применение. Но на этом эволюция такого ручного крепежа не остановилась: появляются новые модификации, но теперь уже из других материалов.

Главной технической особенностью гайки-барашка является ее самодостаточность. Конечно, применение ее без болта или шпильки невозможно, но даже эти метизы подбираются так, чтобы не использовать для их удержания ключ или отвертку. Например, шпилька может быть приварена или иметь петлю вместо головки, которой она подвижно крепится к предмету или детали. Болт тоже не должен иметь головку под ключ или отвертку. Например, болты, используемые при монтаже деревянных изделий, могут иметь скругленную головку и специальные упоры, которые, врезаясь в древесину, предотвращают проворачивание при затягивании крепежа.

Гайка-барашек сочетает в себе и крепежный метиз, и инструмент для его монтажа. Потребность в таком крепеже возникает в тех случаях, когда необходимо быстро затянуть или отпустить резьбу крепежа съемной детали, не являющейся элементом несущих конструкций. Подбор ключа или отвертки занимал бы неоправданно много времени. При этом для функционального закрепления достаточно усилия одной руки без дополнительных приспособлений.

Применение

Как уже упоминалось, встретить гайки-барашки можно везде, где не требуются большие усилия, но часто приходится монтировать и демонтировать легкие конструкции.

Так, стальные изделия применяются для установки топливных фильтров на некоторые двигатели. Этот конструктивный элемент довольно часто приходится менять.

Кроме того, их можно увидеть на крышках герметичных баков-термосов. Крышки приходится открывать и закрывать по нескольку раз за день, а повредить уплотнительную прокладку, обеспечивающую герметичность, чрезмерной затяжкой гаек недопустимо.

На этом же основывается и применение таких изделий для фиксации крышек люков, герметичных дверей или иллюминаторов.

В некоторых случаях используется крепеж закрытого типа (когда ушки гаек соединены в виде металлической петли). Такие метизы имеют более высокую декоративную составляющую, поэтому могут применяться для фиксации некоторых бытовых приборов.

Оцинкованные и нержавеющие барашки можно увидеть в разборных деревянных конструкциях. Например, этюдники или мольберты, являющиеся атрибутами художников, имеют целый ряд регулируемых и раскладных деталей. Их невозможно представить без блестящих гаек-барашков.

Широко применяются барашковые гайки в конструкциях фотоштативов, сценического освещения и звуковых усилителей. Монтировать и регулировать такое оборудование требуется очень часто, а носить с собой для этого ключи и отвертки было бы очень неудобно.

Пластиковые гайки-барашки со стальными сердечниками закрытого типа применяются для монтажа некоторых измерительных электроприборов и радиооборудования. Здесь они позволяют надежно изолировать элементы крепления, предотвращая возможность короткого замыкания.

Как применяют крепеж из мягкого пластика при монтаже водопроводного и иного сантехнического оборудования, уже упоминалось. Но следует уточнить, что с таким материалом нельзя использовать какой-либо инструмент, так как усилия, создаваемого при затягивании рукой, в этом случае вполне достаточно.

В следующем видео рассказывается о том, как сделать гайку-барашек своими руками.

Источник

Винты-барашки: особенности и сфера применения

Отдельного ГОСТа, который регламентировал бы выпуск винтов-барашек, нет. Есть только общий, по конструкционным и инструментальным сталям, а также всем винтам. Выпуск данных метизов сейчас регламентируется DIN 316, допуск резьбы — DIN 13–13, нормы по крепежу — DIN ISO 8992.

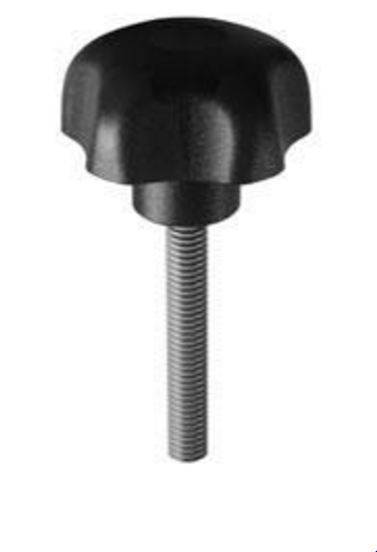

Почему винт получил название «барашек», понятно по его форме. Головка у него характерная, похожая на небольшие рожки. Хотя есть и другие разновидности. Например, по немецкой версии лепестки в головной части закругляются, а в американской используется прямоугольная геометрия. Вместо металлических рожек в головке винта может располагаться пластиковая рукоять.

Диаметр винтов-барашек варьируется от М4 до М24. Резьба метрическая, идёт по всей длине винта. Делают крепежи из:

Ручка может быть пластиковой, из нейлона. Если стальная основа подвергалась гальванической обработке, то винт прослужит дольше и будет меньше подвергаться коррозии. Крепежи М4 могут быть в длину от 16 до 40 миллиметров, шаг резьбы — 0,7 миллиметра. В категории М5 «ходовая» длина от 16 до 30 миллиметров, у М6 — от 10 до 40 миллиметров. У М8 и М10 длина может достигать 60 миллиметров.

В любом случае барашковидные винты используются там, где крепление нужно периодически разбирать. Применяются такие виды крепежей в следующих сферах:

Главное преимущество использования барашковидных винтов в том, что они вкручиваются в отверстия просто руками. Никакие инструменты не нужны. Напротив, использовать ключи нельзя, ими можно повредить головную часть. И выкрутить винт будет просто. Главное, нельзя слишком затягивать крепёж. По стоимости винты-барашки доступны всем, кроме того, их можно сделать своими руками.

Источник

Винт-барашек особенности и применение

Винт-барашек DIN 316 не имеет аналогичных изделий, которые производятся по российским стандартам. Конструкция представляет собой стержень с метрической резьбой. Головка выполнена в виде детали с парой лепестков. Края элементов могут быть скруглены или изготовлены с прямыми углами.

Диаметр резьбы барашкового винта DIN 316 варьируется от М4 до М24. При этом минимальная длина стержня с резьбой составляет 6 мм, максимальная 60 мм. В зависимости от условий применения, возможно производство без покрытия или со слоем, нанесенным методом гальванизации.

Сфера применения

Винт-барашек используется в тех случаях, когда соединение в дальнейшем будет разобрано. Для монтажа метиза не требуется прикладывать больших усилий и применять дополнительные инструменты. Для установки достаточно закручивания вручную.

Барашковые винты востребованы при производстве мебельной продукции, различных емкостей. Также крепежные элементы используются для сборки временных сооружений и многих других конструкций. Существует метиз со схожей головкой, при этом резьба расположена внутри. Такая конструкция является гайкой-барашком.

Материалы и монтаж

Для производства барашковых винтов используются различные материалы, которые выбираются в зависимости от условий эксплуатации. Нормативы DIN 316 допускают применение следующих вариантов:

Винт прост в монтаже и легко закручивается. С установкой метиза справится любой человек. В некоторых случаях предусмотрены комбинации с пластиком для безопасной эксплуатации. Производитель в маркировке обязан указать наименование изделия, стандарт, показатели диаметра резьбы, а также длину стержня и материал, из которого изготовлен винт-барашек.

Источник

Барашек винт

Смотреть что такое «Барашек винт» в других словарях:

винт-барашек — [ГОСТ 27017 86] Тематики крепежные изделия Обобщающие термины различные типы болтов и винтов EN wing screw DE Flügelschraube FR vis à oreilles … Справочник технического переводчика

НОЖОВКА — 1) ручная пила, у к рой рабочим органом является ножовочное полотно. У Н. для слесарных работ сменное полотно устанавливается в рамке (см. рис.). У Н. для столярных работ полотно жёстко закрепляется с одной стороны в рукоятке. 2) Ручная машина с… … Большой энциклопедический политехнический словарь

РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85 — Терминология РМ 4 239 91: Системы автоматизации. Словарь справочник по терминам. Пособие к СНиП 3.05.07 85: 4.2. АВТОМАТИЗАЦИЯ 1. Внедрение автоматических средств для реализации процессов СТИСО 2382/1 Определения термина из разных документов:… … Словарь-справочник терминов нормативно-технической документации

Скобяные изделия — Термины рубрики: Скобяные изделия Анкер Анкер винтовой Анкер гравитационный Анкер с тарельчатым полимерным дюбелем … Энциклопедия терминов, определений и пояснений строительных материалов

Гайка — О мультипликационном персонаже см. статью Гайка (персонаж). Гайка барашек, шестигранная, гайка с фланцем, анкер … Википедия

Wing screw — Барашковый винт, винт барашек … Краткий толковый словарь по полиграфии

заземляющий зажим — Зажим, предусмотренный на оборудовании или устройстве для электрического соединения с заземляющим устройством. [ГОСТ Р МЭК 60050 195 2005] заземляющий зажим Соединительная арматура для обеспечения облегченного нетоковедущего соединения… … Справочник технического переводчика

Генератор Рекс — Необходимо проверить качество перевода и привести статью в соответствие со стилистическими правилами Википедии. Вы можете помочь улучшить эту статью, исправив в ней ошибки. О … Википедия

Чаудер — Chowder Логотип Жанр … Википедия

Источник

Винт-барашек DIN 316

Конструкция

Лепестки головки метиза могут иметь скругленную (немецкий тип) или прямоугольную (американский тип) форму.

Назначение

Барашковые винты предназначены для работы в резьбовых соединениях требующих периодической сборки/разборки. Крепежные изделия удобны в эксплуатации и при монтаже, поскольку для их закручивания не требуется дополнительный инструмент. Затяжка винта производится усилием пальцев рук без использования ключа. Более того, для затяжки не рекомендуется использовать дополнительный инструмент, так как возможно повреждение лепестков.
Винты-барашки нашли широкое применение при изготовлении разборной мебели, емкостей и коробов с часто снимаемыми крышками, в составе зажима хомутов, при сборке временных ограждений и сооружений, а также во многих других конструкциях с высокими требованиями к удобству монтажа.
Крепёж с аналогичной конструкцией головки, но внутренней резьбой, называется гайка-барашек.

Материалы изготовления

Материалом для изготовления винтов-барашков в соответствии с DIN 316 предусмотрены:

сталь (ковка или штамповка)

Особенности эксплуатации, монтажа

Маркировка, условное обозначение

В маркировке изделия указывается его название, номер стандарта, диаметр метрической резьбы, длина резьбового стержня от основания головки, материал изготовления. Например, винт-барашек с полукруглыми лепестками (немецкая форма) по DIN 316 с длиной стержня 16 мм и диаметром М5 из чугуна будет иметь следующее обозначение:
