чем завернуть винтовые сваи
Чем закручивают винтовые сваи
Часто Заказчики спрашивают: «Чем закручивают винтовые сваи»? В статье рассматриваются три основных способа погружения.
Содержание статьи:
Существует три способа монтажа свайно-винтового фундамента:
Чтобы понять, какой вариант нужен Вам, необходимо обладать информацией о:
В России пока не существует нормативных документов, регламентирующих работы по строительству свайно-винтовых фундаментов. Поэтому, если Вы привлекаете к работам компанию-установщика, до начала строительно-монтажных работ (СМР) Вам обязаны предоставить для ознакомления Технологическую карту, в которой будут отражены требования к последовательности и качеству работ (больше информации в статье «Как отличить качественный монтаж от некачественного»).
1. Ручная установка
Ручная установка выполняется бригадой из 4-5 человек. Достоинства этого способа:
Перед тем как выполнить монтаж самостоятельно, ознакомьтесь с видеоинструкцией в разделе «Установка винтовых свай».
2. Редукторная установка
Винтовые сваи закручивают также с помощью редуктора. Такой способ имеет ряд преимуществ как перед ручным, так и перед механическим:
Само оборудование компактно (его можно перевозить даже в легковом автомобиле) и просто в обращении (необходимо установить вращатель на сваю и надежно зафиксировать).
3. Механическая установка
Для механической установки используется строительная техника, поэтому должен быть организован подъезд к участку.
Выполнить механический монтаж могут 2-3 человека.
Компания «ГлавФундамент» предоставляет в аренду универсальную бурильную машину как разово, так и на длительный срок (подробнее в разделе «Заказать аренду УБМ-85»).
Вкрутили первую винтовую сваю.
Начало тут.
Сваи уже 2 недели стоят без дела. Банально не с кем вкрутить. У всех своя работа, дачи, огороды. Все заняты. Единственный человек, который никогда от меня не отвернется-мой сын. Ему 11 лет, но физически он развит не по годам. Ну и младший, 10 лет, лишним не будет.Решили попробовать.
Для удобства вкручивания придумал приспособу. Она представляет из себя муфту, которая одевается на сваю. К ней шарнирно закреплены два длинных рычага.
Муфта сделана из корпуса огнетушителя, подходящего диаметра. Сверху приварен уголок 50-ка. Рычаги из трубы диаметром около 45 мм. Болт, соединяющий муфту со сваей- каленый, жигулевский от ГБЦ. Болты в рычагах- также жигулевские, от задней подвески.
Процесс следующий. Сваю кладем на землю, кончиком бура рядом с местом вкручивания. Собираем муфту с рычагами. Двое держат рычаги, третий поднимает сваю вертикально. Дальше начинаем закручивать. Я держал сваю, следил по уровню, чтобы не ушла вертикаль.

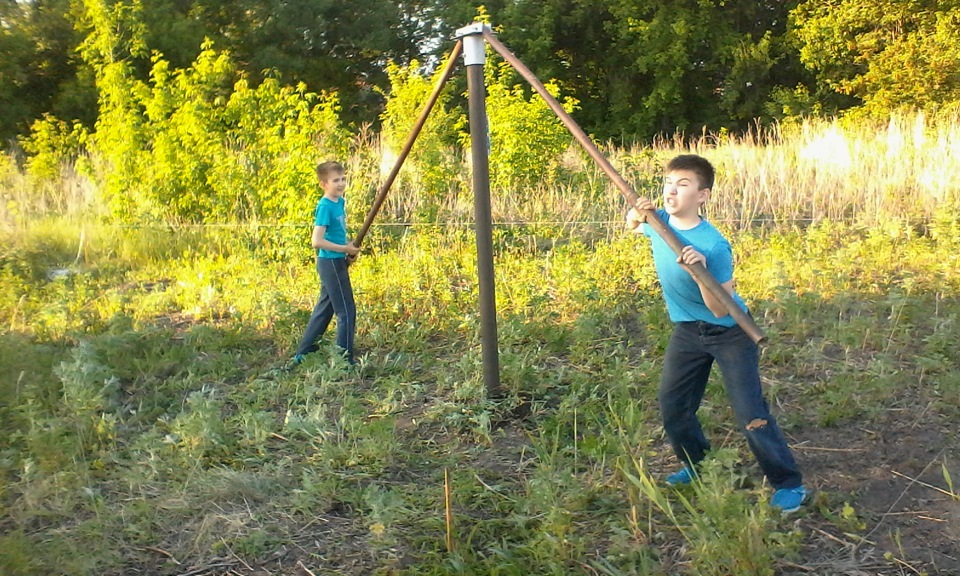

Дети бегали по кругу, как лошадки. Их детских силенок хватило, чтобы завернуть сваю примерно на полметра.
По мере вкручивания рычаги разводятся в стороны на удобную высоту. Кроме того система подвижных рычагов, в отличии от классического лома, позволит не задевать за соседние сваи, когда они будут на одном уровне. Нужно будет лишь поднять рычаги повыше.
Свая уже достаточно уверенно стояла. Потом уже саму сваю никто не держал, крутили мы со старшим. Вертикальность я контролировал так же по уровню, подталкивая или подтягивая рычаг вбок.
На глубину около 2 м мы закрутились не более, чем за 10 минут. Я даже удивился, что так быстро. Первые 50-70 см шла почва, слышался звук обрываемых корней. Потом видимо был песок, т.к. крутить стало легче. Последние 50 см пошла глина. Крутить стало тяжело, но в пределах разумного. Над землей оставил около 70-80 см сваи.
Держится монолитом, не шелохнется. Я рад. Осталось закрутить еще 11 штук :)))
Закручиваем сваю вручную самостоятельно
Применение винтовых свай для создания фундамента под малоэтажные объекты или ограждения является грамотным и рациональным решением. Поэтому они стали одними из популярных в строительстве объектов не только на приусадебных участках, а и в регионах со сложными условиями эксплуатации.
Однако при монтаже многие сталкиваются со следующими проблемами: как закрутить сваю, правильно её отцентрировать, обойти скрытые препятствия в грунте и причём вручную. Данная статья позволит узнать основные нюансы и ручной метод закручивания свай без ошибок.
Подготовительные работы
Перед проведением строительных работ необходимо провести грамотную подготовку. Это позволит обеспечить непрерывную работу без простоев и минимизировать возможные проблемы. На этапе подготовительных работ необходимо решить следующие задачи:
Определяем глубину залегания плотных слоёв грунта
Для точного определения состава и несущей способности грунта необходимо проводить инженерные изыскания с привлечением специалистов. Однако если возводимый объект имеет относительно небольшой расчётный вес или не относится к ответственным сооружениям, то можно провести самостоятельные испытания.
Их суть заключается в бурении скважин при помощи ручного бура или использованной винтовой сваи с целью исследования плотности слоёв почв и проходимости на глубину до расчётного значения.
Берём бур и проделываем скважину на глубину 2 м в пределах площади строительства объекта. При этом следим за составом грунта. Важно определить глубину залегания твёрдой глины, которая и определит длину свай плюс 1-1,5м на заглубление в плотный слой. Одновременно с этим нужно учитывать и влажность извлекаемой почвы, которая не должна существенно повышаться при минимальном заглублении. По уровню влажности можно качественно судить о том, какой будет глубина промерзания и пучинистость грунта.
Вместо бурения скважин можно применить метод рытья траншеи либо бурение с применением одной из дефектных свай. Первый вариант можно реализовать вне площадки для застройки на расстоянии до 5 м, но достаточном, чтобы не ухудшить несущие способности почвы вблизи ввинчивания опор под объект.
Инструменты для ввинчивания свай
Провести ручную установку свай без подбора необходимого инструмента невозможно. При этом необязательно использовать дорогостоящие приспособления, а вполне подойдут подручные средства, если, конечно, не идёт речь о профессиональном направлении деятельности.
Строительный уровень необходим для проверки правильности монтажа
Итак, понадобятся следующие инструменты:
Для завинчивания сваи необходимо минимум два человека. В идеале потребуется ещё один помощник, который будет контролировать её положение со стороны, а также смотреть на показания уровня.
Разметка свайного поля
Разметка поля под фундамент является ответственным этапом подготовки, так как она определяет положение несущих конструкций и, соответственно, отвечает за равномерное распределение нагрузки на основание. Поэтому необходимо соблюдать высочайшую точность и не допускать отклонений от положения более 1 мм.
Разметку следует начинать с вбивания колышков по периметру здания. Затем на них натягивают верёвку по периметру и по диагоналям с целью проверки правильной геометрии. Если всё выполнено правильно, то на следующем этапе разметки вбивают колышки, отстоящие от основных на расстояние 0,5-1 м так, чтобы они были продолжением натянутых по периметру нитей. После этого колышки, расположенные в месте установки угловых свай, необходимо снять.
На следующем этапе следует пробурить небольшие скважины в размеченных местах на глубину 30-50 см в строго вертикальном положении. Диаметр должен быть меньше или равен диаметру труб. Такие лунки будут играть роль направляющих. Для бурения вспомогательных скважин необходимо воспользоваться рулеткой и разместить их чётко вдоль натянутой верёвки.
Процесс монтажа угловых свай
Винтовые сваи начинают устанавливать от одного из углов здания, в соответствии со сделанными лунками. Вставляем её прямо в лунку, а через верхнее отверстие продеваем лом. Начинаем завинчивание и тщательно следим за вертикальным положением. Если её ведёт в сторону, то её выровнять можно следующими способами:
Вкручивание сваи производится до тех пор, пока она не упрётся в плотный грунт и провернуть её будет невозможно или затруднительно.
При необходимости увеличения крутящего момента, потребуется дополнительно на рычаги одеть стальные трубы подходящего диаметра и длины не менее 1-1,5 м. После заглубления сваи на нужный уровень при помощи гидроуровня необходимо определить, на какую высоту нужно её срезать.
Вручную закручивать винтовые сваи нужно с равномерным воздействием на рычаги с двух сторон, чтобы предотвратить их смещение от вертикального положения.
На начальном этапе важно установить только угловые сваи. Затем на них необходимо натянуть по периметру шпагат для определения ровного расположения вдоль стен или несущих конструкций, а также для уровня расположения над землёй. Шпагат рекомендуется натягивать на уровне примерно 50-60 см ниже свай, чтобы была возможность выполнять дальнейший монтаж и обеспечивалось пространство для свободного перемещения.
Что делать, если сваю не удаётся закрутить
Если оказалось так, что свая попала не просто в плотный грунт, а в камень, то необходимо прекратить работы, вывинтить её и разобраться в ситуации.
При продолжении ввинчивания велика вероятность повреждения лопастей, что сделает конструкцию непригодной для дальнейшего использования. Вариантов решения может быть несколько:
Рекомендуем посмотреть видео процесса монтажа сваи с помощью рычага.
Установка промежуточных свай
При строительстве крупных объектов только угловых свай недостаточно и поэтому приходится устанавливать дополнительные, предназначенные для снижения нагрузки на одну опору. По натянутым нитям и готовым промежуточным скважинам необходимо уровнем проверить вертикальность положения конструкции. Если будут наблюдаться некоторые отклонения, то потребуется лопатой удалить часть грунта для более чёткой центровки. После этого проводим установку методом, аналогичным угловым сваям.
Вручную закручивать промежуточные винтовые сваи нужно сначала по периметру здания, а потом по центру. Такая последовательность объясняется упрощением контроля положения внутренних опор благодаря натягиванию шпагата через те сваи по периметру.
Обрезка и бетонирование свай
После вкручивания свай их необходимо все подрезать по уровню. Для разметки применяют гидроуровень, а для отрезания болгарку или ручную пилу. Важно выполнить срез чётко в горизонтальной плоскости. Минимальная величина отреза составляет 10 см, по длине которой расположены отверстия под рычаг.
Посмотрите видео, как выровнять высоту свай самостоятельно.
Бетонирование не является обязательной процедурой для зданий с минимальным весом.
Бетонировать винтовые сваи необходимо раствором не хуже М150. Для этого нужно замешать его в достаточных количествах, чтобы за один раз залить целое количество опор. При заливке одной из сложностей является необходимость удаления воздуха. Поэтому при заливке потребуется применение вибраторов или миксеров.
Если воздух не полностью удалён из трубы, то это грозит появлением коррозионных процессов, которые существенно ухудшат прочностные свойства и сократят в несколько раз срок эксплуатации. После бетонирования должно пройти минимум 14 дней, после чего можно приступать к установке оголовков и монтажу обвязки.
Заключение
Винтовые сваи устанавливать можно вручную без использования дорогостоящего оборудования или спецтехники. Для этого важно соблюдать последовательность действий и не спешить принимать решения при наличии на участке под землёй скальных пород.
Особенности правильной установки винтовых свай
Использование для создания фундамента винтовых свай является часто неизбежным выбором при строительстве на неустойчивых грунтах. Часто закручивание винтовых свай может быть выполнено самостоятельно. Это возможно при решении закручивать винтовые сваи самостоятельно при создании небольших по размеру летних загородных строений или хозяйственных построек.
Как выполняется закручивание вручную
Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники. Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.
Необходимые для выполнения работ инструменты
Решив закручивать их самостоятельно, потребуется подготовить:
Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.
Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.
Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.
Проведение разметки свайного поля
Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай.
При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.
Эскиз будущей разметки свайного поля для проведения установки предварительно создается на бумаге. Далее, разметка переносится непосредственно на участок.
Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:
Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.
Как далее провести самостоятельную установку винтовых свай?
Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:
Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.
Порядок проведения ввинчивания свай с использованием подручной техники
Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.
В этом случае для закручивания потребуется:
Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.
Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт. Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня.
Удобным вариантом вкручивания становится использование компактного сваекрута. Такое оборудование можно получить в аренду.
На какую глубину важно погружать опоры
При создании данного фундамента большая роль уделяется глубине погружения винтовых опор. Вводимые в грунт ввинчиванием, они закручиваются до того момента, когда грунт начинает оказывать максимальное сопротивление при введении свай. Работа продолжается до того момента, пока оборудование позволяет продолжать ввинчивание сваи. Если работы будут прекращены ранее, отсутствие нагрузки на плотный слой грунта станет причиной возможного проседания фундамента под весом строения.
Какие ошибки могут стать причиной некачественного выполнения свайного фундамента?
Какие ошибки могут стать причиной некачественного выполнения свайного фундамента?Самостоятельный монтаж свайного фундамента при несоблюдении некоторых правил выполнения работ может стать причиной ненадежности конструкции. В число самых распространенных входит:
Предварительное выкапывание вручную ям или лидер ное бурение на месте будущей установки вкручиваемых свай признается самой частой ошибкой. Надежность конструкции способно обеспечить только варианты, когда сваи именно вкручены в грунт. Предварительные работы исключают процесс уплотнения грунта при вкручивании, что снижает качество надежности основания строения.
Отказ от вкручивания дополнительной сваи рядом с той, что прекратила погружаться в грунт раньше соседних. Это показывает, что прут мог столкнуться с камнем или осколком прочной породы. Работы по вкручиванию лучше остановить, верхушку подрезать до общего уровня и рядом вкрутить дополнительную сваю.
Итоговая установка свайного фундамента на основе
Далее, на основании такого фундамента можно начинать выполнение работ по строительству бытовых сооружение или небольшого по площади летнего домика. Особенности конструкции свайного фундамента, как правило, исключают создание подвала или подземного этажа. Такое основание для строения просто это не подразумевает. Но создать небольшой подпол в таком случае вполне реально.
Качественно выполненный свайный фундамент отличается долговечностью использования и удобен бюджетной стоимостью изготовления.
Приспособление для закручивания винтовых свай: из чего и как его сделать
Что это такое
Ни один дом не обходится без прочного фундамента. Для укрепления последнего используют деревянные, бетонные или металлические сваи, на которые приходится основная нагрузка.
Популярным вариантом являются металлические винтовые сваи. Завинчивание свай можно произвести самостоятельно. Эти модели были придуманы ирландским инженером в 1830-х годах для подвижных грунтов, например, дна водоема или илистой отмели. В Россию технологии пришли во второй половине XIX века. Сперва их использовали для военного строительства (скоростного возведения фундамента разборных мостов), затем для гражданского, в основном на прибрежных землях и в условиях вечной мерзлоты.
Винтовые сваи состоят из 2 частей:
В СССР конструкции имели дополнительный элемент – наконечник. Это был заостренный конец с винтовой лопастью.
При вкручивании винтовых свай в грунт сперва входит направляющая часть с лопастями, удлинитель позволяет погружать конструкцию до несущего грунта.
Конструкции применяются в следующих областях:
В каждом случае параметры (размер, диаметр, количество, толщина и т.д.) будут высчитываться индивидуально.
Примечательно, что закручивание винтовых свай можно произвести в любом грунте. Их выбор предпочтителен при строительстве в условиях многолетней мерзлоты, в слабых, обводненных, крупнообломочных или пучинистых землях.
Типы и варианты
Все имеющиеся сваи делятся на несколько типов. Даже в пределах одного здания могут быть использованы разные варианты, выбор которых зависит от типа нагрузки: под ответственными углами, под несущими стенами, под ненесущими стенами и полом.
Конструкции бывают нескольких видов:
Чтобы конструкции служили дольше и не ржавели, на них должно быть нанесено специальное антикоррозийное покрытие толщиной не менее 400 мкм.
Достоинства и недостатки
Перед тем, как закрутить сваю, стоит узнать о ее достоинства. Конструкция пользуется популярностью в частном и промышленном строительствах.
К плюсам относятся:
Важно помнить, что указанные достоинства относятся только к качественным конструкциям. Некоторые производители используют некачественные материалы или уменьшают толщину, из-за чего сваи быстрее приходят в негодность.
Винтовые сваи обладают и некоторыми недочетами:
Не рекомендуется закручивание свай, если они будут лишены боковой поддержки, то есть в текучем грунте (торфе, песках). Если это все же необходимо, сваи нужно крепко связать между собой или сильно заглубить, чтобы они не двигались.
Предварительная подготовка
Перед тем, как закручивать винтовые сваи, необходимо провести анализ почвы. Это можно сделать, пригласив геодезическую или строительную фирму.
Для самостоятельного анализа в нескольких местах бурят почву на глубину, превышающую глубину залегания сваи на 1,5 метра. После вытаскивания бура на нем остаются кусочки грунта, который залегает на глубине. При наличие крупных булыжников или мусора (диаметром более 5 см), бетона от старых построек, корней деревьев работа по монтажу будет затруднена. Если на участке есть залежи воды, необходимо установить сваи так, чтобы они не располагались слишком близко к влаге.
Затем необходимо определить длину сваи:
Прежде, чем решить, как закрутить винтовую сваю, потребуется определить глубину. Для этого проводят пробное бурение. В полученное отверстие опускают камень на веревке, по которым производят замеры.
Диаметр свай определяется в зависимости от назначения постройки:
При расчете количества свай необходимо учитывать расстояние между ними. При строительстве деревянных и каркасных домов расстояние должно быть не более 3 метров, для домов из легких материалов (пеноблоков или газоблоков) – не более 2 метров. Если на участке присутствуют сильные ветра, расстояние должно быть не больше 2,5 метров.
Монтаж
После проведения подготовки необходимо начертить план будущего здания и отметить, где будут размещены сваи. Его переносят на землю. Там, где будут стоять сваи, выкапывают небольшие ямки – это облегчит работу по вкручиванию.
Закручивание свай с помощью мясорубки начинается с углов фундамента. На них ляжет самая большая нагрузка. Затем вкручивают остальные и выравнивают их по высоте, ориентируясь на горизонтальный уровень. Если полностью сравнять сваи нельзя, после установки лишнее срезают.
Монтаж должен быть произведен строго вертикально. Это необходимо периодически проверять в процессе работы. Важно помнить, что у каждой сваи должна быть свое «место» – нельзя выкрутить одну и поставить на ее место другую.
Устанавливать конструкции можно несколькими способами:
Выбор конкретного способа зависит от размеров конструкции и особенностей почвы.
Ручная работа
Вкручивание вручную – простой и экономный вариант. В процессе работы легко контролировать угол наклона и величину крутящего момента. Но закручивать конструкция можно на глубину не более 3 метров, также потребуется больше свободного места.
Для работы используют монтажный оголовок. Его закрепляют на верхнем торце сваи при помощи штырей. К оголовку приваривают 2 хомута, в которые вставляют рычаги, например, куски труб с толстыми стенками.
Видео описание
Увидеть ручную установку можно в видео:
Понять, как закручивать винтовые сваи, несложно. Процесс состоит из нескольких шагов:
Механический вариант
Для конструкции большой длины и диаметра используют механические устройства. Их можно купить или сделать самостоятельно.
Для изготовления потребуются:
Видео описание
Рассмотреть процесс сборки механического сваекрута можно в видео:
В процессе монтажа приспособление для завинчивания винтовых свай может наткнуться на крупные препятствия, через которые не сможет пройти свая. При использовании дрели это будет понятно по усилившемуся шуму. Потребуется сразу выключить технику, чтобы та не перегрелась.
Специальная техника
Сваеверты используют для установки длинных и широких свай. Техника обычно располагается на платформах автокранов, на шасси грузовиков или экскаваторов.
Такие сваекруты обладают достаточной мощностью для быстрой и качественной работы. Некоторые из них не контролируют вертикальное закручивание, проверять угол наклона придется самостоятельно. Однако большинство современных моделей имеют механизмы, фиксирующие отклонения от вертикали. Для удержания сваи используют домкраты.
Видео описание
Узнать, как производится монтаж спецтехникой, можно в видео:
Коротко о главном
Винтовые сваи используют с начала XIX века. Они состоят из ствола и винтовых лопастей, которые вкручиваются в грунт и удерживаются в нем. Их используют в частном и промышленном строительстве.
Конструкция имеет немало плюсов: ее проще, дешевле и быстрее устанавливать, можно использовать в разных условиях (например, в условиях мерзлоты). При монтаже не производятся шум и вибрации, сваи малого диаметра легко установить вручную, без использования специальной техники.
Монтаж начинается с разработки плана, определения количества свай и места расположения, проверки почвы. Важно правильно определить параметры свай – длину и диаметр.
Установить конструкцию можно вручную, при помощи дрели или специальных сваевертов. Последние применяются для больших свай.
Ручной монтаж заключается в подготовке и закреплении рычага. Вкручивание производят 2 человека: они берутся за рычаги и по кругу вкручивают сваю.
Использование дрели позволяет ускорить процесс. Необходимо скрепить дрель, редуктор и сваю, затем установить конструкцию и начать монтаж.
