Штаны треснули по швам! Или проблема с приемной трубой!
Продолжаю свою тему про Хоттабыча под капотом! На этой странице я описывал, то что меня не радовало под капотом моего коня www.drive2.ru/l/9662127/.
Появилось время, залез под машинку, включил «эксперта-криминалиста», для поиска утечки газов, и что я увидел?! А именно то, что описывал мой коллега kisel90. Ссылку я прикреплял к прошлой моей теме www.drive2.ru/l/9662127/, где он описывал трещину приемной трубы или в простонародье штанов! Так оно и произошло! Только у kisel90 Была трещина одной трубы, у меня же треснули обе две трубы! Подфортило, как говорится! Вот он и Хоттабыч под капотом мать его ети!
Итак, немного дополню рассказ моего коллеги и продемонстрирую наглядно, что и как! Смотрим!

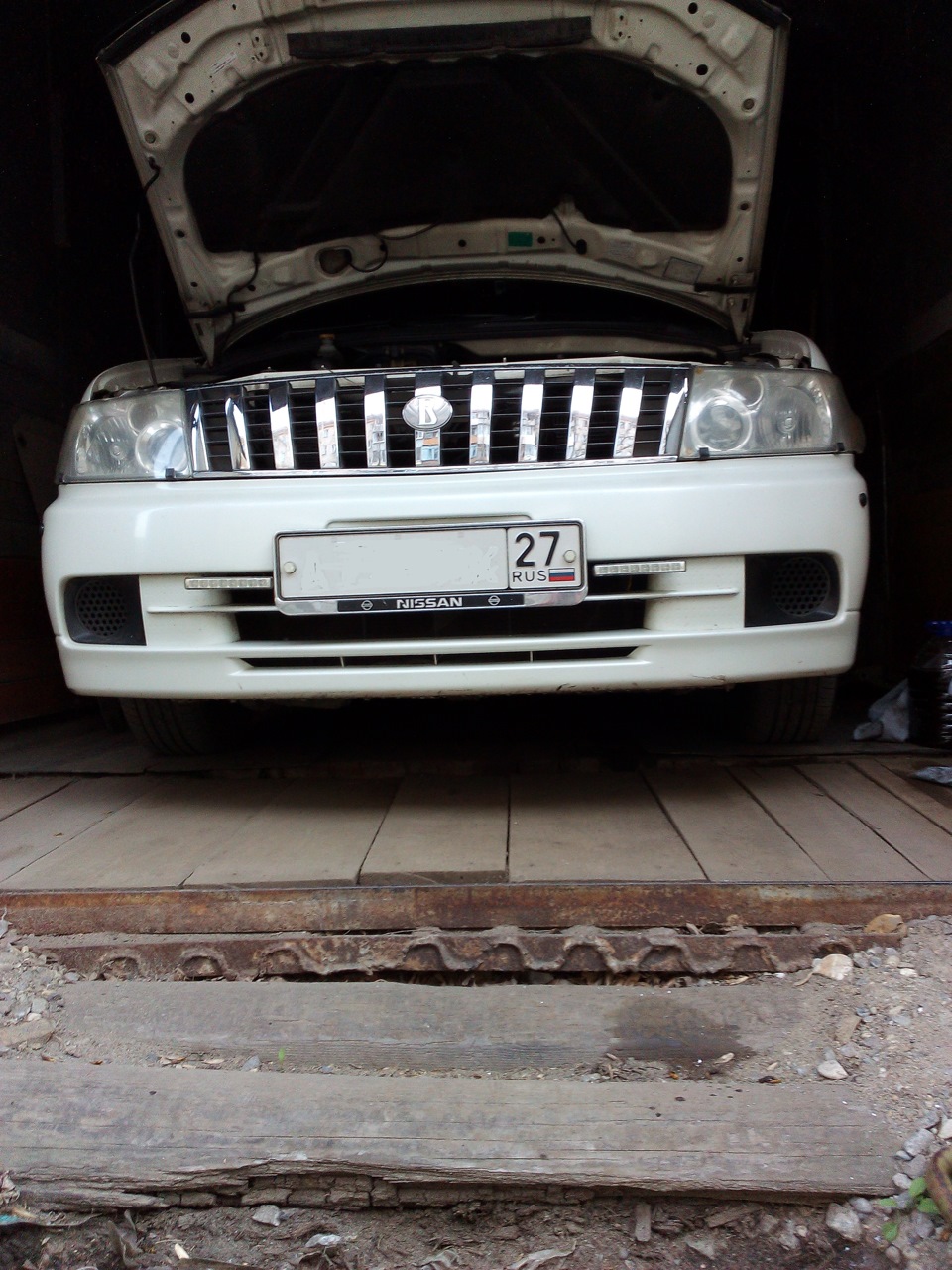

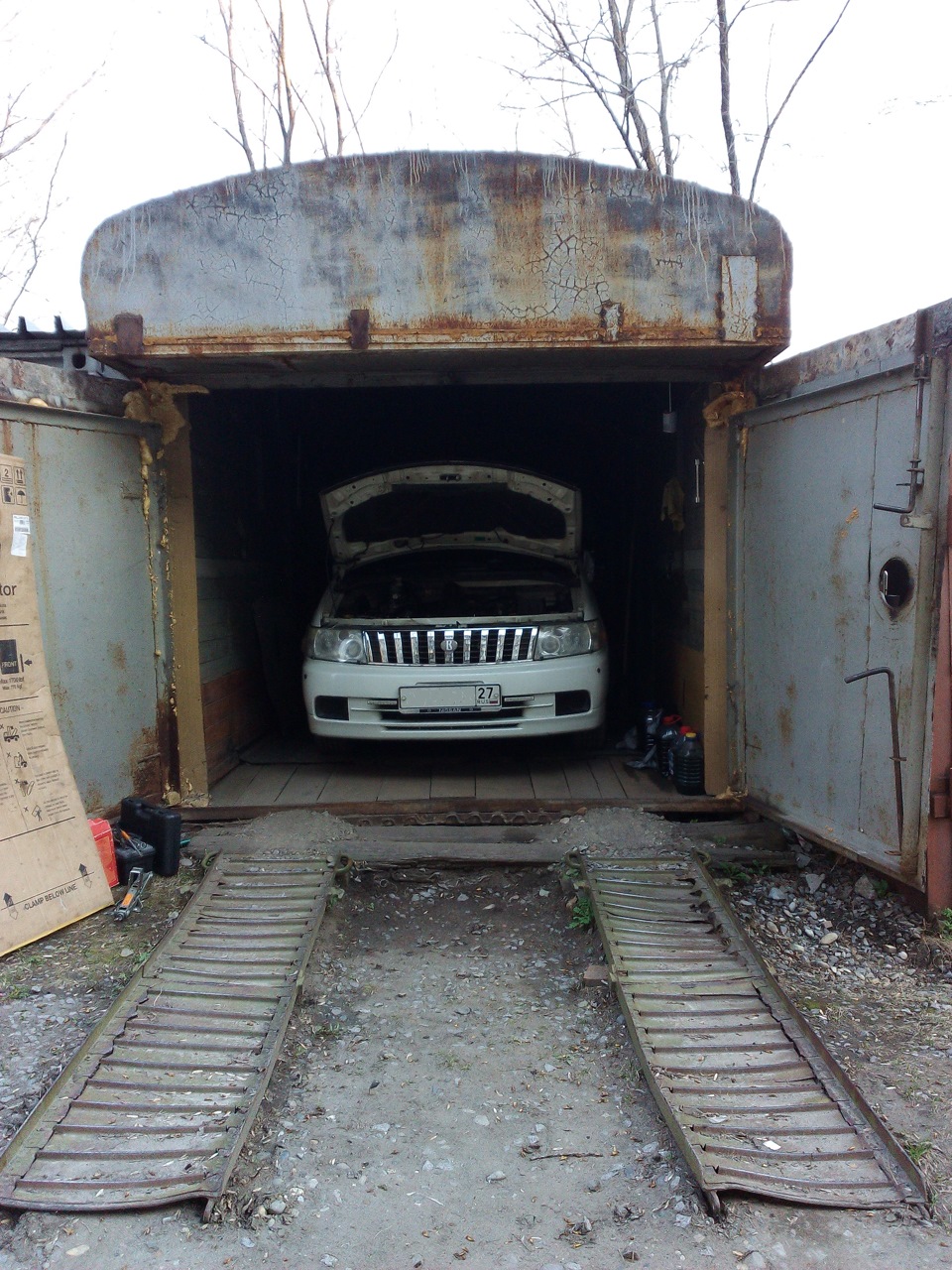

Басик готов к ремонту)
Ну собственно, смотрим, что нужно открутить и что снять!
Приемная труба идет до данной отметки. Тут она откручивается. Цель работы открутить от коллектора и данной точки.
Далее снимаем пластиковую защиту.

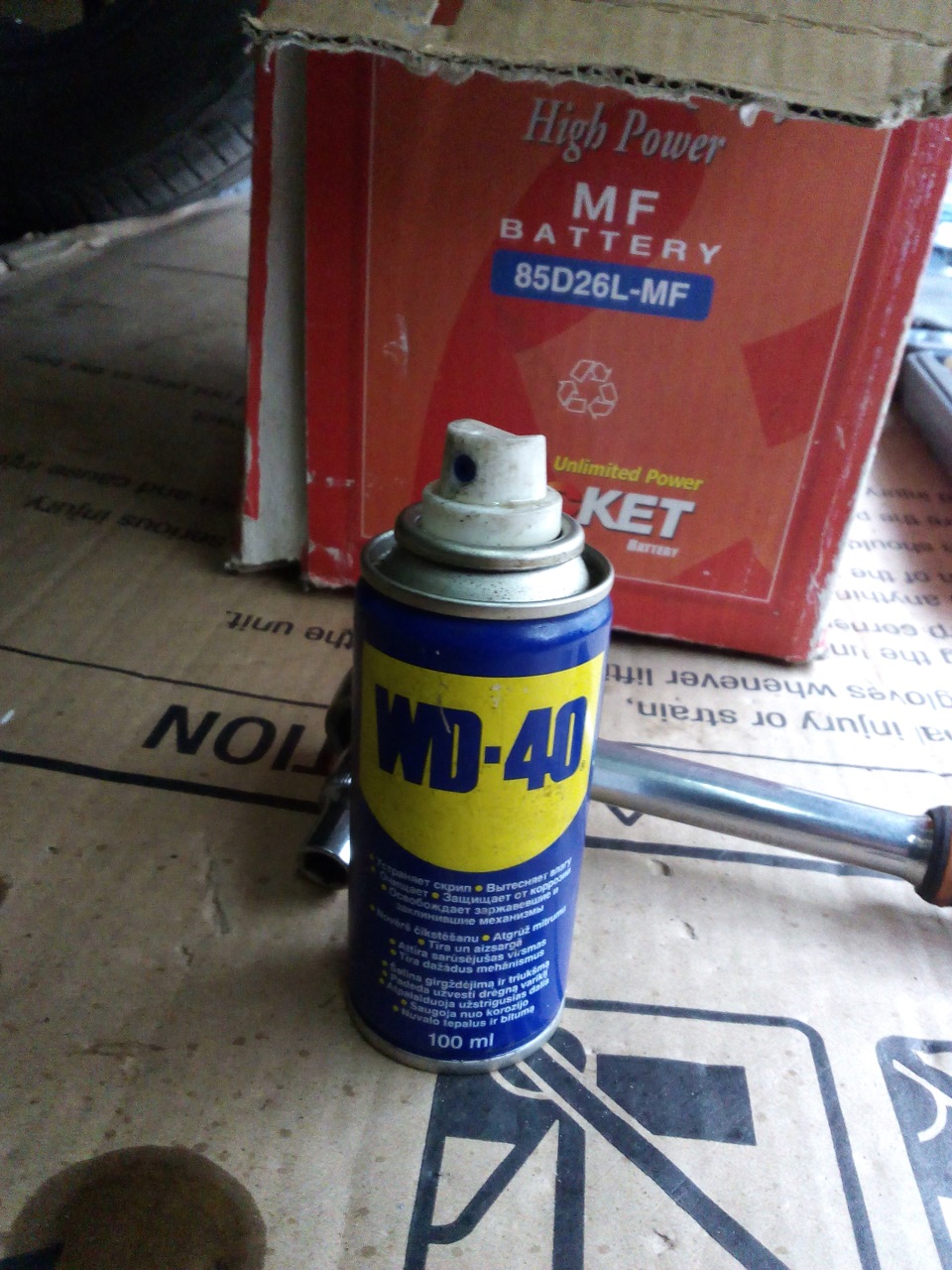

Не забываем помощь в откручивании гаек!
Что я могу сказать, штаны от коллектора я открутил без проблем, хотя в Интернете ребята пишут, что откручиваются шпильки вместе с гайками, иногда отламываются шпильки. У меня процедура откручивания трубы прошла отлично! Открутились только гайки. Собственно как и должно быть! Это меня порадовало!
Но, огорчение было дальше по магистрали! Так как я планировал снять трубу и заварить, естественно надо её снять полностью! На месте варить — не ICE. Можно не качественно сварить в связи с недостаточным доступом к трубе около коллектора! Принялся откручивать трубу дальше.
Тут я словил геморрой! Гайки прикипели и не откручивались! В результате сорваны грани гаек. Откручивание данного узла было прекращено! Этот узел буду ремонтировать отдельно, т.к. там надо будет срезать гайки, заказывать прокладку и новые гайки. Ок, трубу снять не получилось! Но, штаны от коллектора отходят очень хорошо, для того, чтобы без проблем проварить их! На этом я и остановился, так как уже темнело!
Договорился с чувачком, завтра 11.05.2016г будем варить трубы! Результат естественно опишу далее.

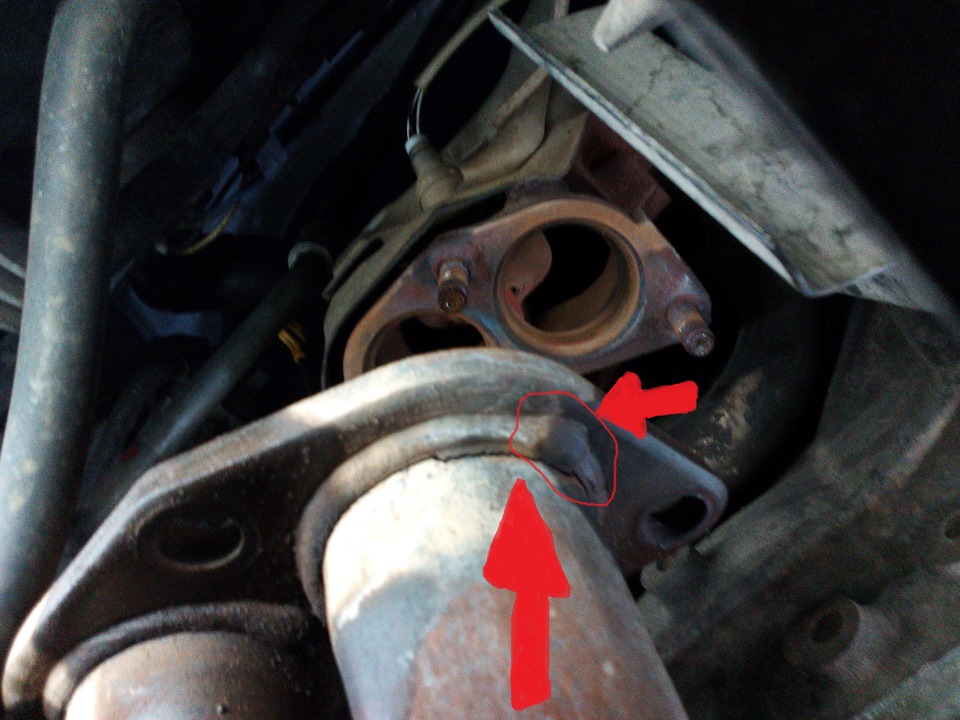

Ну а теперь смотрим что я увидел после съема приемной трубы.
Сразу были заказаны прокладки дл я приемной трубы под номером 20691-30P00 в количестве 3 штуки. Почему три? Потому что такое же кольцо прокладки стоит перед последней банкой глушителя под пассажирским седеньем. Там у меня тоже травит, глянул, прокладку по каталогу, увидел, что прокладки совпадают, поэтому я заказал 3 штуки!
В-общем, ждем 11.05.2016г. Будем варить трубы)))))
Да, кстати, выражаю благодарность своей помощнице, которая вытирала пот со лба периодически во время операционной процедуры! Смотрим ниже))))
Итак, сегодня 11.05.2016г. Заварили штаны успешно! Так как работали газовой горелкой, перепотел раза 4! Пламя у горелки на выходе 4000 градусов. Нашел лист металла, прикрывал днище машины, пока знакомый занимался варкой трещин! Приготовил сразу огнетушитель))) Мало ли)))
Смотрим!
Потел больше чем сам сварщик! )))) В итоге заварено на совесть!
Вроде все отлично, заварили, но прокладки, которые я заказал по каталогу просто не подошли! Они больше в диаметре. Буду искать по магазинам по оригиналу, снятому с трубы…

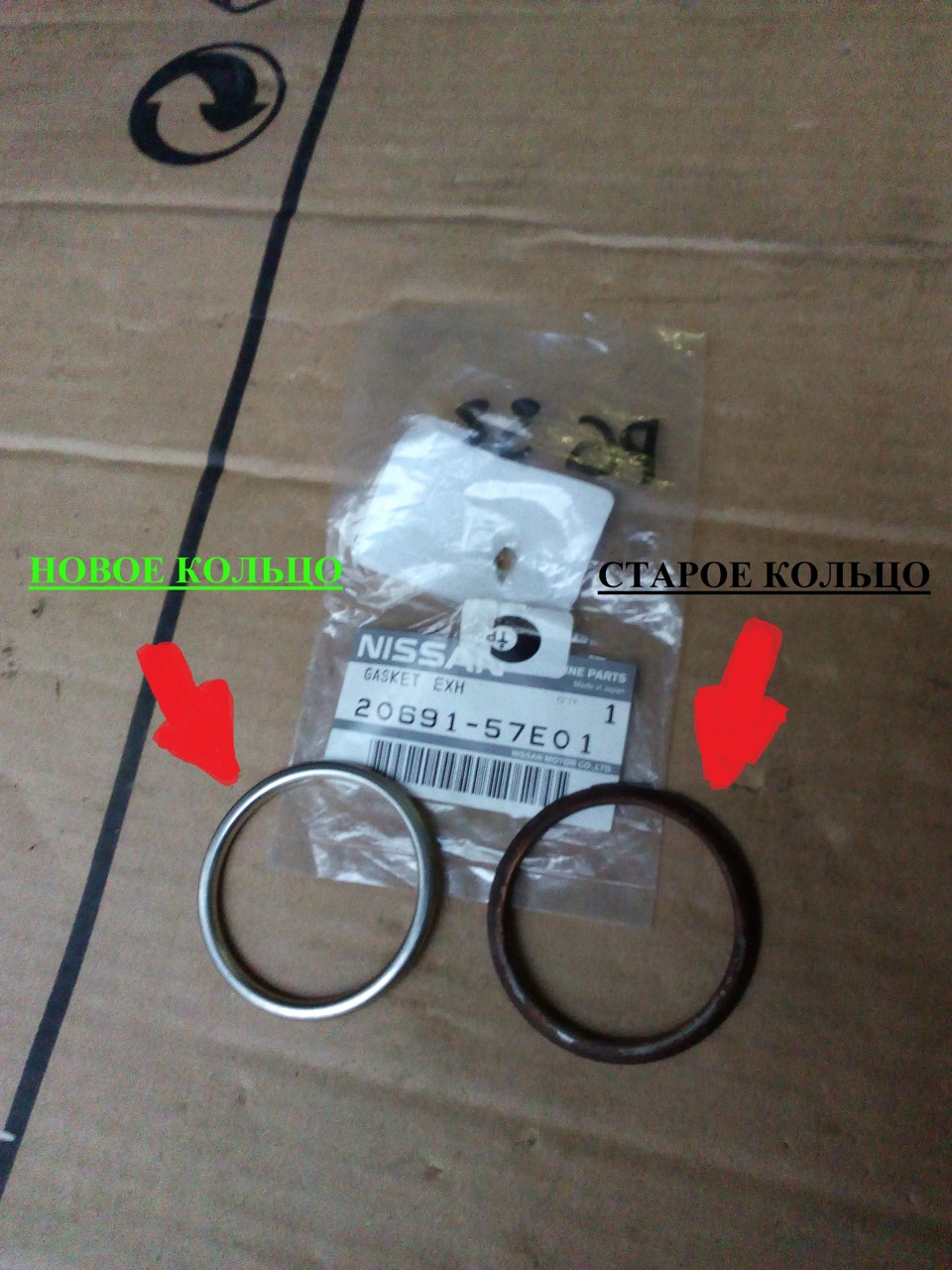

Нашел прокладки, цена оригинала составила 200 рублей за одно кольцо.
Поставил на трубу и прикрутил на место. Смазав предварительно шпильки графитовой смазкой. Тянем гайки не до усёра во избежании геморроя! После запуска двигателя, убедился в отсутствии утечки газов. Утечки не было! Очень благодарен знакомому, который заварил мне трубу! Проварил он мне её качественно. Каждую трещину! В сервисе бы мне заварили на обум — 100%! Им лишь бы бабло срубить да по больше!
Итак, Хаттабыч побеждён! Газов под капотом НЕТ! Работать стал намного тише, не как трактор Беларус!)))
Цена вопроса:
Неправильно заказанные прокладки (НО ОНИ ПРИГОДЯТСЯ В ДАЛЬНЕЙШЕМ!) — 315 руб. за 3 штуки.
Правильные прокладки на приемную трубу под номером 20691-57Е01 — 200 руб. * 2 штуки = 400 руб.
Работа знакомого со сваркой — 500 рублей + моя помощь ему по компьютеру!
Подводя итог, могу сказать, очень хорошо, что под капотом поселился вонючий Хаттабыч! В результате были заменены прокладки выпускного коллектора, заварены трещины трубы, заменены прокладки приёмной трубы! В этих узлах, я теперь уверен и они прослужат еще много лет!
И кстати, некоторые называют у наших машинах трещины — болезнью, могу поделится своими догадками особенно после общения со знакомым парнем, который варил мне трубу. Во первых — конечно же стрение и износ металла (нагрев, остывание, форсирование луж на большой скорости). Во-вторых, удары трубой о препятствие (у меня есть на защите трубы отметины от удара трубой о препятствие)! Это способствует появлению трещин на трубе. НО! После того, как мы посмотрели внимательно на заводскую сварку приемной трубы с фланцем, увидели, что труба садилась на фланец похоже методом штамповки и сварки в двух точках для усиления небольшого. Смотрим:
С другой стороны трубы такой же точечный пятачок сварки.
На этом тему закрываю! Встретимся в следующих ремонтах!)))
Как варить нержавейку?(TIG, аргон)(выхлопная система или коллектор)
Приветствую, читатели!
Продолжаю свои статьи о сварке в среде аргона…
Сегодня я вкратце затрону интересующую практически каждого тюнера тему о изготовлении кастомного выхлопа из нержавейки и частых досадных ошибках при их изготовлении.
Нержавейку варят на постоянном токе, желательно с поддувом противоположной стороны шва(см от сварщика)
Первый вопрос — выбор материала для системы. Для снижения цены за изделие можно использовать трубу из нерж 304, она не дорога и относительно хорошо подходит для выпуска. Конечно если позволяют финансы лучше использовать более жаропрочный сплав нерж.
Далее, 2 самых распространенных ошибки при изготовлении выхлопа.
Для себя вижу основные: использование материала для фланцев выхлопа/гбц из обычной стали…Нерж и сталь свариваемые вместе. но после такой сварки меняется не только структура сварного соединения, но и его твердостные хар-ки. Проще говоря по прошествии какого то времени сварное соединение либо разрушится по шву, либо лопнет по околошовной зоне.
Следующая ошибка применение при сварке полуавтоматической сварки с использованием углекислоты и стальной проволоки — «эффект» будет тем же, что и с фланцем из стали.
Это пожалуй основные ошибки по сварочной технологии, хотя так же можно остановить внимание на том, что не каждый сварщик при использовании ТИГ сварки будет делать поддув аргона внутрь трубы.(Поддув даст правильное образование валика сварного соединения изнутри трубы, те шов будет «блестеть» и снаружи и изнутри — это хорошое качество.)
Выбор диаметра труб для хорошей выхлопной системы, тоже важен.
Конечно, в идеальных условиях, все должно рассчитываться, отстраиваться на стенде и тд…
Примерно можно подсчитать, что для систем до 140-150лс(не турбо) хватит основной трубы 51мм, для моторов свыше 200лс- как минимум 63мм. Ну а системы с мощностью более 350лс, необходимо собирать на 74мм. Для турбомоторов можно брать с запасом на увеличенный диаметр. Есть и такой момент, если мотор V-образный есть смысл делать выхлоп на 2ух трубах. Так как трубу меньшего диаметра всегда проще проложить, чем трубу огромного диаметра.
Ну и последний момент для этой статьи, который я хотел указать. При проектировке и изготовлении выхлопных систем, ровно как и пайпингов, всегда избегайте использование крутых углов изгиба, это дает потери на трение. Потери измеряются в %. К примеру, лучше использовать 2 отвода по 45Гр, чем один на 90Гр.
На сегодня все, всем бобрика!
Видео, в котором мистер тиг расскажет как правильно сварить выхлоп.
Как отремонтировать глушитель холодной сваркой? Преимущества, недостатки и целесообразность метода
Глушитель является составной частью системы выпуска отработавших газов автомобиля, его задача – принять поступившую по патрубку смесь, уменьшить ее интенсивность и подать в выхлопную трубу. Из-за специфических функций и нижнего расположения, деталь подвержена быстрому износу, который вызван:
Из этого несложно сделать вывод, что самые распространенные повреждения глушителя – это прожоги и трещины.
Обе проблемы усугубляются в процессе постепенного истончения металла. Этот же фактор затрудняет ремонт глушителей классическими методами сварки, ведь даже при самых щадящих режимах работы электрическая дуга или газовое пламя почти наверняка не устранят повреждение, но деформируют металл или прожгут новые «дыры».
Можно ли использовать холодную сварку для ремонта глушителя
Хорошим решением может стать холодная сварка, то есть двухкомпонентный клеевой состав, формирующий при застывании высокопрочную заплату с хорошими адгезирующими свойствами. Использование данного метода целесообразно лишь для устранения небольших повреждений, таких, как трещины, сколы, отверстия относительно правильной формы. Серьезные множественные прожоги одной холодной сваркой не сдержать, они потребуют установки заплаты (бандажа) из стеклоткани или другого схожего материала.
Преимущества и недостатки
Качество ремонта глушителя во многом определяется навыками мастера, а также свойствами использованных материалов. Отдавать предпочтение следует проверенным маркам холодной сварки с термостойкостью не ниже 150℃. Для ремонта одиночных повреждений лучше подойдут пастообразные материалы, в паре с бандажом лучше использовать жидкий состав. Применение холодной сварки даст такие преимущества:
В то же время следует помнить о некоторых существенных недостатках холодной сварки, большинство из которых связано с ее неправильным выбором, хранением и использованием. Так:
Помните, что затвердевание холодной сварки – это химическая реакция ее компонентов. Пока она не завершится (процесс может идти больше часа), во внешнюю среду будут интенсивно выбрасываться токсичные газы, что требует проведения работ на открытом воздухе с использованием средств индивидуальной защиты.
Как выбрать марку
Как уже упоминалось выше, холодная сварка – это двухкомпонентный состав. Он включает собственно клей и основное вещество, задающее механические свойства материала. Но для ремонта глушителя этого мало, ведь деталь работает в крайне тяжелых эксплуатационных условиях. Она требует наличия дополнительных частиц, отвечающих за адгезию с металлом, а также элементов, увеличивающих механическую и химическую стойкость стыка. Это ограничивает выбор тремя вариантами:
При выборе конкретной марки нужно руководствоваться характером повреждений, которые планируется устранить, а также особенностями эксплуатации автомобиля.
Примерная стоимость холодной сварки на Яндекс.маркет
В большинстве случаев лучше отдать предпочтение термостойким составам. Например, относительно дешевой сварке «Алмаз», которая поставляется в виде пластичного бруска, или более дорогой, но и более качественной – «Термо» от фирмы «Kerry» в виде двухсекционного шприца. Последняя, кстати, рекомендуется именно для ремонта глушителей.
Процесс восстановления глушителя
Ремонт глушителя холодной сваркой может проводиться как со снятием детали, так и непосредственно на автомобиле. Не ожидайте многого – если глушитель старый и сильно поврежденный, удастся лишь временно обеспечить ему герметичность. А вот латок на небольших трещинах и прожогах может хватить на тысячи километров пробега. Общая методика проведения работ включает такие этапы:
Застывание материала в зависимости от его состава и толщины длится от 15 минут до 2 часов. В любом случае не стоит без надобности заводить автомобиль в течение суток с момента ремонта.
Прогорает не только глушитель: что разваливается и как ремонтируется в системе выпуска?
Многие наверняка встречались с ситуацией, когда машина начинала реветь голосом Джигурды. Сначала тихонько порыкивала, потом начинала ворчать громче, а затем – просто орала. Часто эту тягу машины реветь объясняют просто – «прогорел глушитель». Но на самом деле не только глушитель может прогореть – сама система выпуска устроена сложнее, чем кажется. Давайте посмотрим, что в ней может ворчать, рычать и издавать другие непотребные звуки.
От «штанов» до «банки»
Система выпуска нужна не только для отвода отработавших газов. У неё есть несколько функций, и снижение уровня шума и токсичности выхлопа – это ещё не всё.
Во-первых, отработавшие газы крутят крыльчатку турбины (или турбин, если их две) на наддувных моторах. Но об этом говорить не будем, это немного другая тема. Во-вторых, лямбда-зонды (кислородные датчики), установленные на выпуске, нужны для подготовки топливной смеси. Они передают данные о количестве несгоревшего кислорода, на основе которых ЭБУ корректирует состав смеси. В-третьих, да: система выпуска должна снижать токсичность выпуска, в первую очередь – концентрацию соединений углерода, оксидов азота и сажи. Тут есть отличия между бензиновыми и дизельными моторами, но в эту тему тоже лезть не будем: про каталитические нейтрализаторы, сажевые фильтры и мочевину мы уже рассказывали много. Ну и, конечно же, выпускная система должна снижать шум от работы мотора. Вот это как раз наша тема, об этом и будем говорить.
Несмотря на то что системы выпуска могут немного отличаться, принципиальная схема для любого атмосферного мотора у них одинаковая. Она состоит из нескольких элементов: выпускного коллектора (который иногда называют «пауком» или «штанами»), муфты, катализатора, выпускной трубы, резонатора и глушителя (который иногда называют «банкой»). Ещё сюда можно добавить кислородные датчики и систему подвеса выпуска. Причиной возникновения посторонних звуков может быть всё, кроме, пожалуй, датчиков. Для чего нужны все эти детали?
Выпускной коллектор – это первое, что стоит на пути отработавших газов (если не считать газораспределительный механизм). Его задача – отвести газы от каждого цилиндра в одну общую выпускную трубу. И сделать это ему надо по-умному: обеспечив качественную продувку и наполнение камер сгорания. Известно, что движение газов происходит волнообразно, что часто затрудняет выпуск газов и наполнение камер сгорания. Поэтому конструкция коллектора – штука почти всегда сложная, а поиску оптимальных форм и сечений труб уделяют много времени. Каждый, скорее всего, слышал о стремлении тюнеров разного пошиба поставить на свою «чепырку» выпуск 4-2-1 – то есть коллектор, у которого сначала четыре трубы сходятся в две, а уже после этого – две трубы в одну. Более простые коллекторы имеют схему 4-1, при которой все четыре трубы (если речь идёт о четырёхцилиндровых моторах) сразу сходятся в одну. Ну да бог с ним, главное – коллектор в выпуске есть.
К блоку он крепится намертво, а вот после него (и катализатора) может стоять гофра (она же – виброизоляционная муфта). Её задача – изолировать вибрацию работающего мотора от остальной системы выпуска. С одной стороны, это продлевает жизнь самому выпуску, а с другой – снижает количество вибрации на кузове. А это не только его сохранность, и но комфорт тех, кто сидит внутри.
Следующий элемент – резонатор. Он же – передний или предварительный глушитель. На экологию он никак не влияет, и его единственная задача – снизить уровень шума. Собственно, поэтому он и называется резонатором. В нём волны выхлопа отражаются и образуются стоячие волны. То есть звук после него должен стать ровным, а не грохотать, как череда выстрелов. Но окончательно шум исчезает в основном (заднем) глушителе. Конструктивно он немного похож на резонатор: внутри у него тоже есть и перфорированные трубы, и отсеки, внутри которых газы гуляют, как по лабиринту, теряя скорость и температуру. Формулировка несколько упрощённая, но наглядная.
Ещё одна деталь – это трубы, как минимум приёмная и средняя. Тут всё просто, они соединяют остальные элементы выпуска. И, наконец, вся конструкция не прикручена к кузову или раме намертво, а крепится системой подвеса с резиновыми амортизаторами (бубликами или кому как нравится). Это вполне логично. Подумайте сами, какая дрожь пробирала бы кузов, если бы выпуск крепился к нему намертво. Для снижения вибраций и используются подвес и гофра.
С устройством в общих чертах разобрались. Теперь будем смотреть, что тут может пойти не так. Начнём с самого начала – с коллектора.
Что сечёт?
Выпускной коллектор работает в очень жёстких условиях. Больше всего, конечно, он страдает от температуры, которая обычно колеблется в диапазоне от 700 до 1000 градусов. Иногда она может быть и выше – до 1300. Поэтому сам коллектор делают из тугоплавких материалов. Это хорошо, но есть у него одно слабое место – прокладка между ним и блоком. Если прокладка прогорит, появляется звук, который описывают словами «прокладка сечёт». Часто это свистящий звук, источник которого найти несложно. Способ устранения очевидный – замена прокладки. При этом нужно обратить внимание на крепёж самого коллектора: сама по себе прокладка обычно не прогорает. А вот если, например, сломается шпилька, которая его притягивает к блоку, то она прогорит очень быстро: её сожгут прорывающиеся через неплотность раскалённые отработавшие газы. Поэтому если прокладка «сечёт», в первую очередь нужно смотреть именно на крепёж коллектора.
Этот звук выпуска найти проще всего хотя бы по одной причине: для этого не надо лезть под машину. Чтобы определиться с источником другого рыка, придётся либо использовать подъёмник, либо лезть под машину ползком (что не всегда удобно, возможно или безопасно).
Великая страдалица и бубнилово
По причине пожилого возраста первой обычно погибает гофра. Это единственный мягкий элемент, который от природы должен быть подвижным. И ему же приходится работать при высокой температуре, так как стоит он обычно не слишком далеко от выпускного коллектора. Звук прогоревшей гофры очень легко спутать, например, со звуком прогоревшего резонатора: часто они стоят рядом, и, сидя в салоне, определить источник низкочастотного гула трудно. Так что если чувствуете, что гудит где-то в ногах, это может быть и гофра, и резонатор. Так что лезть под машину придётся однозначно.
Теоретически гофры не ремонтируют, их просто меняют. Причём искать оригинальную гофру необходимости нет, их выпускают многие, и стоят они немного. Главное, знать её длину и диаметр (например, 200х40, где 200 мм – длина, 40 – диаметр). Способ замены зависит от расположения гофры, но обычно этот процесс не самый трудоёмкий и в сервисе стоит не слишком дорого. Тем не менее находятся уникумы, которые предпочитают гофру ремонтировать. Способы бывают разные. Популярный – это обматывать гофру пропитанным эпоксидкой эластичным бинтом. Понятно, что всё это сразу разваливается, а если намотать что-то совсем неподходящее, можно устроить пожар. Так что выход один: менять и не пытаться изобретать велосипед.
Отличительная особенность звука, который издаёт отдавшая богу душу гофра, – он может быть плавающим, то тише, то громче. Причина – как раз та самая подвижность гофры. Если прогорает резонатор, то он всегда бубнит одинаково.
Сами трубы ржавеют насквозь редко. Фланцы – да, могут заржаветь до того состояния, когда разъединить их уже невозможно. Бывает, что трубы сгнивают в местах сварки с глушителем или резонатором, но всё-таки чаще гниют сами глушители и резонаторы.
Если в трубе есть небольшая дырка, её можно заварить. Надёжнее, конечно, будет замена, но если очень хочется, можно побаловаться сваркой. Есть, правда, и более забавный способ устранения таких дыр: оборачивание жестянкой от алюминиевой банки с последующим затягиванием этой жестянки хомутом. Разрешите мне этот метод не комментировать – жалко собственную психику.
Как я уже говорил, отличить звук прогоревших гофры и резонатора сложно, особенно если они стоят аккурат друг за другом. Так что если Джигурда поселился где-то в ногах сразу за мотором – придётся разбираться, где именно он сидит. Другое дело – основной глушитель. Он рычит сзади, и ошибиться тут сложно. Само собой, если он прогорел или проржавел, его тоже нужно менять: кустарный ремонт проблему не решает.
Не всё просто
Вроде бы ничего сложного нет: прогорело – заменил. И всё. Но нет. Оказывается, тут тоже можно напортачить. Чаще всего это касается замены катализатора на пламегаситель. Ошибок бывает несколько.
Первая – это установка копеечного пламегасителя. Такие сейчас модно ставить в сервисах, которые обещают удалить катализатор бесплатно. Встречали такую рекламу? Наверняка. В составе нейтрализатора есть драгоценные металлы, и некоторые готовы вырезать катализаторы только ради того, чтобы потом их сдать. Навар получается не слишком большим, и чтобы на этом заработать, удаляют катализаторы варварски. Иногда просто разрезают корпус, выбивают катализатор ломом, затем корпус заваривают. Само собой, после этого машина начинает рычать, как слон, умирающий от рака хобота. Лучше, конечно, вместо катализатора поставить хороший пламегаситель. В этом случае машина хотя бы не будет орать. Ну и, кроме того, иногда требуется создать небольшое противодавление: некоторые моторы после удаления катализатора могут начать жрать масло – мы про это писали. Таких моторов немного, но они есть.
Следующая ошибка – это некорректное отключение датчиков кислорода. Как я уже говорил, датчики до катализатора участвуют в приготовлении топливной смеси, а если они не работают, последствия могут быть совсем печальными. И повышенный расход топлива – далеко не самое плохое.
Лямбды-датчики, стоящие после катализатора, контролируют его работу. Разумеется, если катализатор выбили, им контролировать нечего, они огорчаются и показывают ошибку, поэтому вместо них ставят «обманки». Иногда удачно, иногда – нет. Лучший способ – это перепрошивка на Евро 2 с программным отключением этих датчиков, но, разумеется, в сервисах «удалим-катализатор-бесплатно» такого не делают. В лучшем случае грохнут раздел диагностики. Так что выбирать место для ремонта нужно тщательно.
Стучит, гремит, но не рычит
Бубнёж, рычание и сечение – это ещё не все звуки, которые может издавать больная система выпуска. Иногда она стучит. Такое случается, если порваны резиновые амортизаторы системы подвеса или отгнили крепления этих резинок. Причём стук может быть очень существенным. Например, если резонатор во время резкого разгона начинает дубасить о подрамник. Конечно, опытный механик такую неисправность обнаружит легко, но таких механиков уже пора заносить в Красную книгу. Так что если что, имейте в виду: при осмотре машины снизу бывает нелишним хорошенько подёргать выпуск. Глядишь, что-нибудь да обнаружится.
