Беспроблемная смена родного сигнала в Renault, Lada и некоторых других «французах»

Заметка тем, кто случайно наткнется. И, чтобы не потерялись нужные цифры.

Итак, приехала ко мне сестренка с проблемой — нормально не гудит, хотя должен. Автомобиль — Renault Kaptur. Сигнал — плоский и грустный.

В общем, задача ясна. Заменить сигнал на Рено Каптюр. Я отношусь к тем людям, которые любят принципы plug&play — воткнул, и чтобы сразу приятно заработало. Поэтому стараюсь сделать все максимально близко к родному — работающие провода не резать, разъемы не менять, ничего не сверлить, не паять, не скручивать. Как говорилось в одном любимом кино — Только не надо в современный электронный аппарат всякие проволочки вставлять!

Волжские сигналы, хоть и проверенное временем и владельцами решение, я сразу отмел. По ряду причин.

Во-первых, волгари «кушают» больше 15А, а у французов проводка на сигнал, наоборот, до 15А. Нет, конечно, кратковременное срабатывание клаксона она выдержит. Но, согласно законам Мэрфи, обязательно подведёт в самый ответственный момент. Можно подключить напрямую: дополнительное реле под капотом и прямой провод от аккумулятора. Даже, если сделать «с головой», всю эту гирлянду нужно периодически контролировать. А мне лень. Этим я еще на жигулях «наелся», 20 лет назад. Опять же, реле под капотом на проводах висит, что не по феншую.

Во-вторых, глобальная проблема — если посмотреть на родную дудку, то можно обнаружить довольно «сложный» разъем. В него-то и упираются большинство владельцев, решивших модернизировать сигнал своего французского автомобиля. Даже, если использовать волжские сигналы, как быть с разъемом? С первого взгляда без врезки в родную проводку не обойтись. Принципы plug&play нарушаются, вызывая душевный диссонанс.

Погуглив, нашел самое простое и готовое решение — 927694 FIAMM. Итальянские высокий и низкий фанфары. В составе — дудки AM80S с оригинальным разъемом под рено. Комплект фанфар полностью подходят по амперам (меньше 15А), а значит работают на родных проводах. Цена — от 1250 рублей. Но, незадача, на момент написания их третий месяц нигде не было, даже под заказ. И когда появятся — было непонятно. Сейчас, по закону Мэрфи, лежат в свободной продаже. Но уже, ясное дело, не надо ))

Более кровавый вариант, но проводимый без серьезной врезки — высверлить разъем с родного сигнала. Плюс решения — получаем разъем, с помощью которого можно подключать к родной проводке любые подходящие фанфары. Минус решения — идет вразрез с моими принципами, если придет время махнуть дудку обратно — не махнется. В общем, считаю, родной сигнал Рено должен лежать и ждать своего часа. Целым и невредимым.

Третий вариант — Китай. Первоначально нашел там разъем с двумя торчащими проводочкам под сигнал Рено — за

600 рублей, без других обозначений. Бери мол и ставь — подойдет точно. Ну, логично же, раз продают его в сборе, значит где-то есть и в разборе. А значит, можно найти.

Выбрав последний вариант, на мой взгляд, как самый действенный из найденных, покупаю универсальный комплект дудок — AM80S за 892 рубля (артикул — 924648), потому что по амперам точно подходят. С виду — обычные дудки, похожи на волжские, стандартные клеммы. Остается добавить «оригинальный рено».

Гугление по картинкам и прочим интернет-чертогам дает мне полуверное решение — у сигнала Рено DELPHI-разъем. Он же FCI (двухконтактный 2FCI, трех — 3FCI и так далее). Он же Sicma. Он же 2pin с артикулом 211PC022S0049 — колодка соединительная герметичная. В России продается во всяких компьютеро-паяльных универсамах и магазинах автоэлектрики с хорошим ассортиментом рублей за 100-200. В моем городе таких не оказалось. Зато на Али этот разъем по указанным цифрам легко находится. Папочная часть этой колодки продается отдельно за 90 рублей, комплект «мама-папа» за 140. А они же — китайцы — как уже писал, собрав разъем на 2 тонких коротких проводках, продают как «оригинал Рено» — за 600 рублей.

Вбил цифры, нашёл продавца. Заказал разъем «папу», а китаец прислал комплект — чем сильно обрадовал, лишнее пойдет на опыты! Не скажу, что подходит один-в-один, у рено в родном разъеме есть пара дополнительных пластиковых выступов. Особой роли не играют, думаю больше для позиционирования при конвейерной сборке. Родные точно нельзя соединить неправильно. А вот китайский — упрощен… при очень большом усилии можно воткнуть неверно, как говорится, до характерного щелчка. Но сверлить, резать и прочее в родной проводке — ничего не надо. Принцип Plug&Play соблюден. Могамбо доволен.

Кстати, на самом родном разъеме маркировка F497500 24217E. Нигде не бьется.

Аналогичный разъем на сигнал и прочие датчики сейчас ставят, не только в Рено, но и некоторые другие Лады и Ниссан. Пока рыскал под капотом Каптюра в поисках фанвары, действительно, что-то похожее видел — и 2 и 3-пиновые. Глобализация-с. Смотрел истории про замену родного сигнала на Рену Аркану. И там, безусловно, используют такой же разъем.

Итак, ещё раз. Чтобы без проблем поменять сигналы, сохранив родной разъём renault kaptur, renault arkana, lada vesta, lada xray, renault sandero и logan, новый renault duster(?), нужно найти, купить и правильно применить разъем 211PC022S0049. Прямо по этому артикулу. Для работы нужен «папа». Как на родном сигнале.

Переходим к практике. Кстати, плюс на родном разъеме оказался розовым. Девчачий.

Берем пару отрезков провода нужного сечения, обжимаем клеммы под штыревой разъём соединительной колодки. В китайский разъем (с заднего конца) вставляем желтую направляющую, в нее, с того же конца, вставляем сами провода с полученными штырями. Следом нанизываем на провод зелененький уплотнитель и закрываем крышечку. Фоток процесса нет, сделалось настолько быстро, что забыл делать паузы. Но на общем фото готовой сборки всё понятно. Свободные концы проводки, торчащие из разъема, обжимаем так, как хочется. Я сделал последовательные широкие клеммы под купленные фанфары. Параллельные, где собственный провод идет от разъема до каждой дудки, не рекомендую. Разъем сильно ограничен по сечению провода и 4 провода там не пролезут (по два — на каждый полюс).

У меня получилось вот так. Провода короткие, так как по плану дудки остаются под фарой. Но, кто хочет, может разнести дудки по сторонам, для этого лучше скинуть бампер. Это у кого времени больше и провода гораздо длиннее моих 25 см (хихихи).

Это, в принципе всё, что нужно сделать. Дальше по накатанной. Для каптюра, чтобы поменять родной сигнал — снимаем аккумулятор, под фарой находим заводскую фанвару, откручиваем и отсоединяем ее от родного разъема (лучше оперировать тонкой плоской отверткой, особенно если сардели вместо пальцев), туда же ставим новое, и подключаем китайский разъем к родному. Можно сигналить — от души!

Источник

Клаксон. Замена штатного сигнала на звуковые сигналы от ГАЗ 3110 Волга

Тот случай, когда не услышать становится сложно…

После злополучной встречи с троллейбусом я разом приобрел целый пакет проблем, среди которых был и поврежденный клаксон.

Не то, чтобы он не работал, звук издавать он всё ещё мог, но клаксоном лучше было не пользоваться. На него у меня уже давно были планы, — тон не устраивал, да и мощность сигнала была маловата, поэтому в итоге штатный клаксон был приговорен к замене.

Звуковые сигналы ЛЭТЗ С302/303 от ГАЗ 3110 Волга
Читал/смотрел, что люди себе ставят. Посмотрел Hella, Horn и ещё с десяток менее известных производителей. В итоге выбор пал на двухкомпонентные звуковые сигналы ЛЭТЗ С302Д/303Д от ГАЗ 3110 «Волга» (высокий и низкий тоны).

Почему именно они? По-советски суровые, неубиваемые при правильных установке и подключении, а самое важное — с громкостью и мощностью звука из тех времен, когда не боялись нарушить сон спальных районов.

Эти чудо-сигналы пока ещё делают по старым технологиям на Лысковском электротехническом заводе (ЛЭТЗ), который входит в состав промышленной группы АвтоКом. Заказать комплект можно по артикулу С302/303 на том же Emex. Цена на данный момент за комплект составляет

1050 руб. Предполагаю, что на других интернет-площадках они тоже могут биться. Насколько мне известно, рожки можно заказать поштучно, низкий тон по артикулу С302Д, высокий — С303Д.
Кроме того, такого же крупногабаритного исполнения есть альтернативные рожки от СОАТЭ под артикулами 022.3721 (низкий тон) и 0221.3721 (высокий тон). Также есть более плоские и менее надежные от ГАЗ, идущие под артикулом GAZ 222-21-372100-003 (или 222-21-372100). Как ни странно, эти же ущербные рожки от ГАЗ бьются по артикулам 22.3721 (низкий тон) и 221.3721 (высокий тон), поэтому, чтобы не получить дохлого кота в мешке, лучше заказывать только по артикулу C302/303.
Кстати, полный каталог ОАО ЛЭТЗ можно посмотреть тут.

На каждом рожке есть регулятор тона, который можно в случае необходимости подкрутить, однако по личному опыту могу сказать, что с завода настроено на максимальную громкость. Тон можно подправить, но это будет в ущерб мощности гудка.

Установки двухкомпонентных звуковых сигналов ЛЭТЗ С302Д/303Д от ГАЗ 3110 Волга
Такие сигналы однозначно нужно ставить на подвес, чтобы не было резонирования на кузов. Прикинув, где есть свободное место, решил вешать по бокам на лапы усилителя бампера, далее просверлил отверстия диаметром 5 мм под подвес.

После этого закупился в Метизах шайбами, болтами и самоконтрящимися гайками из нержавейки для крепления подвеса, который предусмотрительно сделал из пластин нержавейки толщиной 4 мм.

Обратите внимание, что для правой стороны, где установлен бачок омывателя, подвес нужен подлиннее, чтобы рожок не касался бачка и насоса омывателя фар, который я себе ещё давно установил.

Не хотелось делать неразборное соединение на клепках, поэтому для установки подвесов на болты усилитель переднего бампера пришлось снять.

Сами рожки предварительно закрепил на подвесных планках из нержавейки, далее через полости в лапах усилителя продел болты, после чего закрепил сигналы вместе с подвесами.

После установки нужно обязательно проверить, чтобы рожки на подвесах нигде ничего не касались. При подаче питания рожок будет вибрировать, и чтобы не было резонанса на кузов и звук сигнала не искажался, рожок должен находиться в свободном положении ничего не касаясь.

Обратите внимание, что я сознательно направил сигналы рожками вниз. Причин на то две. Во-первых, звук будет уходить из-под бампера вниз и отражаться от дороги, а не гудеть в сам бампер, теряя в мощности и резонируя на кузов машины. Во-вторых, вода с дороги, дождь, пыль и грязь не будут заливать рожок, а если и попадут туда, то успешно вытекут на дорогу, не задерживаясь в клаксоне и тем самым его не портя.
Далее оставался вопрос с подключением.

Подключение двухкомпонентных звуковых сигналов ЛЭТЗ С302Д/303Д от ГАЗ 3110 Волга
Занятно то, что у меня дорестайл 2013 г.в., но разъем клаксона оказался уже нового типа как у рестайла.

Найти ответную часть было проблематично, поэтому разъем тоже был приговорен под замену. На авторынке взял герметичный разъем в разобранном виде, отрезал штатный разъем и, обжав клемы на штатной проводке, зафиксировал их в новом разъеме.

Новый разъем питания клаксона закрепил на усилителе через штатное отверстие. Благо, на самом разъеме была соответствующая клипса. Тоже самое сделал и с ответной частью разъема.

Далее соединил герметичный разъем так, чтобы вода стекала по нему, не заливаясь внутрь.

После этого всю проводку аккуратно вложил в гофру, в которой шли провода омывателя фар, и закрепил её по низу усилителя бампера без натяга.

Осталось лишь последнее изменение в блоке предохранителей. Штатно на клаксон стоит предохранитель на 10 А. Потребление двух рожков ЛЭТЗ С302Д/303Д в сумме составляет 15 А, т.е. по 7,5 А каждый. Сечение штатной проводки позволяет проводить ток 20 А, таким образом подключение новых сигналов сводится к замене предохранителя с 10 А на 15 А.

Кстати, штатный предохранитель на 15 А можно заказать по артикулу 18790-01117, однако запасной скорее всего у вас есть под крышкой подкапотного блока предохранителей.

Собственно, после этой замены свои труды осталось только проверить.

Итоги
Доволен — не то слово. Именно таким сигнал и должен быть, — предупредить об опасности, чтобы бабуля или школьник обделались не пытались успеть перебежать на красный, а дерзкий водитель почувствовал себя мудаком свою неправоту. Суммарная тональность стала более басовитой и солидной, теперь клаксон не похож на дудку с детского велосипеда. Слушайте сами и делайте так, чтобы и вас слышали!

Спасибо за внимание, оставайтесь на волне Tenebris!

Источник

Как демонтировать фары и заменить звуковой сигнал

И снова всем доброй ночи!

Итак, пищалочка, которая напоминает писк комара, совершенно не подходит к такой большой машине.

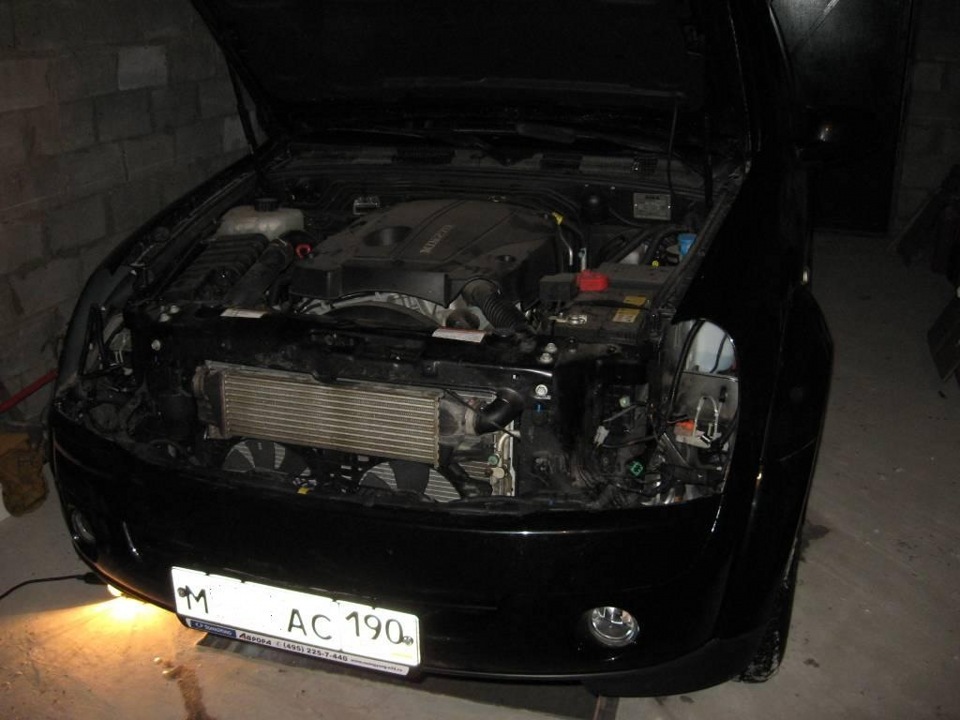

Но прежде чем перейти к замене звукового сигнала необходимо демонтировать фары. Как это сделать?

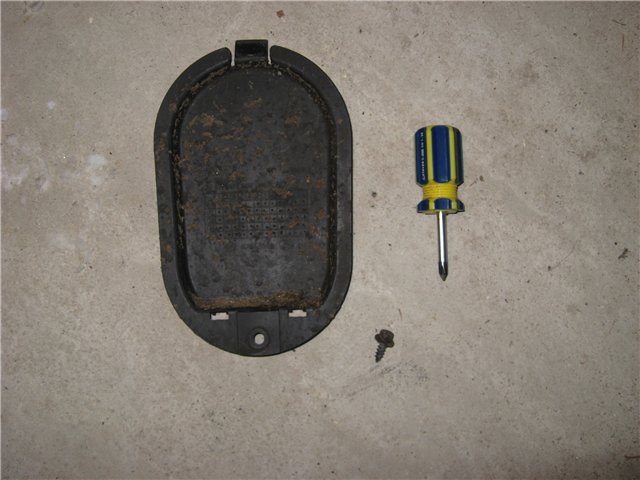

Чтобы снять фару необходимо вывернуть колесо (колесо снимать не нужно), ключом на 8 (или крестовой отверткой) выворачиваете саморез который держит лючок в передней части подкрылка.

Именно это и вводит народ в стопор, потому что такого больше нигде не встретить (лючок и под ним где-то там гайка).

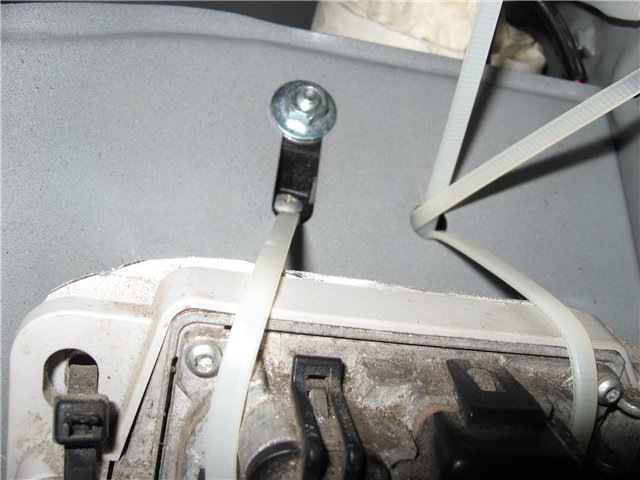

Далее ключом на 10 откручиваем гайку, и этим же ключом два болта спереди на фаре. Гайка почти на краю усилителя (на блог розжига ксенона не обращаем внимания).

После этого тянем фару на себя, и отсоединяем проводку. Вынимаем фару, и меняем перегоревшую лампу.

Типы используемых ламп

Теперь можно перейти к звуковому сигналу.

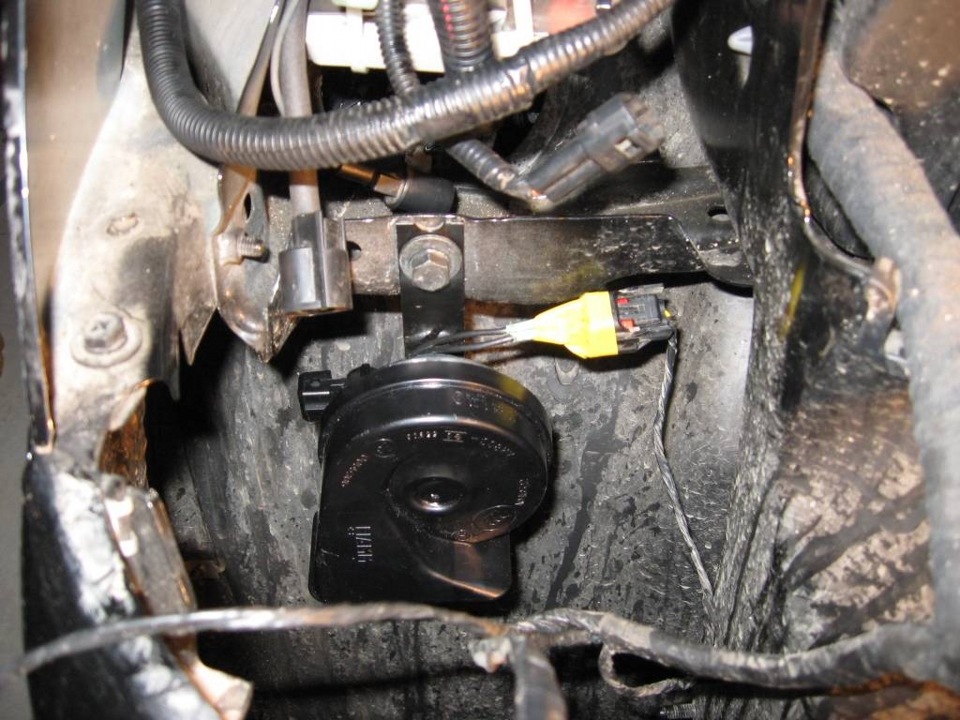

Так выглядит штатный сигнал слева.

На данном фото новые сигналы и снятые заводские. Дудки фирмы Famm, вроде итальянские. Звучат приятно громко. Большинство ставят волговские рожки. В свое время даже дефицит на рынке был, все скупали. Если ставите волговские, то не забудьте поменять предохранитель с 10А на 15А.

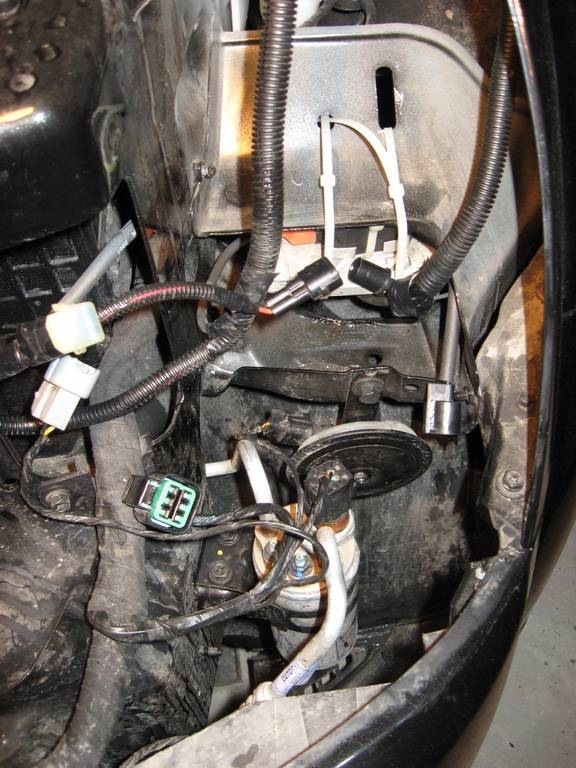

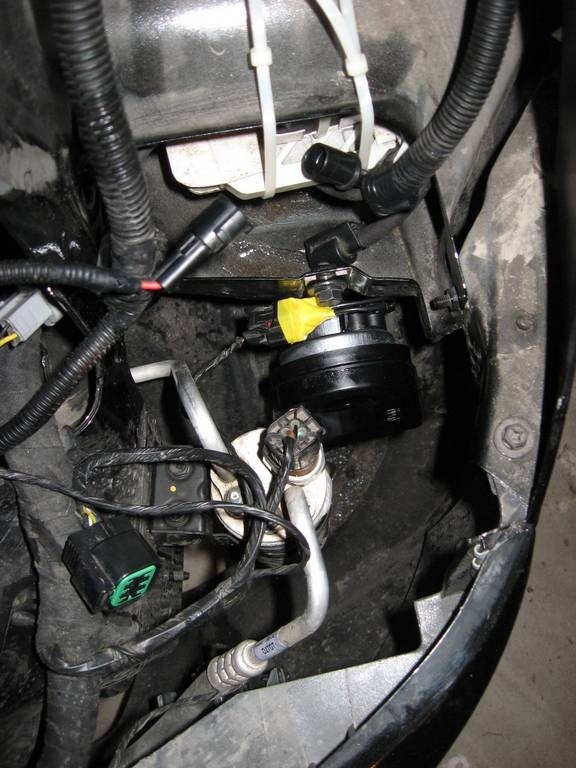

И, наконец, установлены новые сигналы.

Остальную сборку выполняем в обратной последовательности.

Источник

Двухтональный автомобильный сигнал своими руками

В автомобилях часто устанавливают два клаксона, тем самым звук получается двухголосным — оба звучат одновременно. Один сигнал высокого тона с частотой звуковых колебаний около 430 Гц, другой низкого тона с частотой около 320 Гц.

Но при поочередном звучании клаксонов резко контрастирует автомобильный сигнал на фоне ему подобных. Ранее мы рассматривали похожую схему: «Электронный переключатель сигнала и светодиодных ламп.»

Есть ещё другой вариант…

… достаточно лишь на короткое время задерживать включение сигнала низкого тона относительно сигнала высокого, и различимость звучания в целом заметно улучшится. Для реализации задержки включения нужно ввести в цепь сигнала низкого тона автомобиля реле времени. После окончания времени выдержки реле (оно не должно превышать секунды) оба клаксона, как и обычно, звучат одновременно.

Разница в работе клаксонов незначительна, но зато различимость их звучания (или, как говорят специалисты, полетность, т.е. легкость слухового обнаружения звучания даже при значительном уровне шума) существенно выше. Следует заметить, что в первое время после переделки «голос» машины кажется чужим и даже неприятным, но очень скоро становится привычным и легко различимым среди подобных. Это важно, в первую очередь, в тех случаях, когда машина, оснащенная автосторожем, стоит на неохраняемой стоянке, где одновременно находится много автомобилей. Необходимо быстро и уверенно определить, не ваша ли машина подает сигнал тревоги. Такой необычный звук к тому же лучше воспринимают пешеходы и другие участники движения.

Есть разные варианты исполнения реле времени:

Первый вариант задержки

На рис. 1 показана схема одного из возможных его вариантов. Реле собрано на транзисторе VT1. Требуемую временную задержку обеспечивает цепь R1C1. Здесь НА1 — клаксон высокого тона, а НА2 — низкого; оба входят в состав системы электрооборудования автомобиля. Клаксон НА1 включает контактная группа К2.1 реле сигналов автомобиля (обмотка этого реле на рис. 1 не показана), а НА2 — контактная группа К1.1 дополнительного реле К1.

Диоды VD1, VD2, VD3 служат для подавления импульсов напряжения самоиндукции, возникающих на обмотках реле К1 и клаксонов НА1, НА2.

Когда устройство обесточено (контакты К2.1 разомкнуты), клаксоны выключены, конденсатор С1 разряжен. После срабатывания реле сигналов и замыкания контактов К2.1 немедленно включается клаксон НА1 высокого тона. Одновременно начинается зарядка конденсатора С1 через резистор R1. Когда он зарядится настолько, что откроется транзистор VT1 и сработает реле К1, контакты К1.1 включат клаксон НА2 низкого тона.

Задержка его включения зависит от параметров цепи R1C1. При указанных на схеме типономиналах деталей она близка к 1 с. Далее оба клаксона НА1, НА2 звучат одновременно.

После размыкания контактов К2.1 оба клаксона выключатся и конденсатор С1 очень быстро разрядится через резистор R2 и эмиттерный переход транзистора VT1 — устройство снова готово к работе.

Если нажатие на кнопку подачи звукового сигнала (на руле автомобиля) будет кратковременным (менее 1 с), сработает лишь клаксон НА1, а НА2 включиться не успеет. Ясно, что такой режим ручной подачи сигнала способствует уменьшению общего городского шума.

Описанное реле времени легко смонтировать на современном автомобиле с двумя клаксонами, у которого, как правило, они включаются контактами специального реле сигналов. Клаксон такой машины имеет всего один — плюсовой — зажим, минусовым выводом служит корпус клаксона.

На автомобилях старых моделей, например, ВАЗ-2101, для управления клаксонами не использовали промежуточного реле, а сами они были подключены на автомобиле по распространенной прежде двупроводной схеме. При этом каждый клаксон обычно имел два зажима, один из которых был постоянно соединен с плюсовым проводом бортовой сети.

Для таких машин более подходит схема, представленная на рис. 2.

Второй вариант задержки

По принципу работы это реле ничем не отличается от предыдущего. Укажем лишь, что здесь SB1-контакты рулевой кнопки звукового сигнала.

Они собраны на электромагнитных и тепловых реле, поэтому довольно сложны, а надежность работы невысока.

Ниже описаны два электронных аналога этих устройств. Несмотря на то, что в их составе также присутствует одно электромагнитное реле, они проще в реализации и работают лучше. При нажатии на сигнальную кнопку будет звучать клаксон высокого тона, а после ее отпускания кратковременно прозвучит клаксон низкого тона.

Схема такого устройства применительно к современному автомобилю показана на рис. 3.

Третий вариант задержки

Здесь диоды VD1, VD4, VD5 служат для подавления высоковольтных импульсов самоиндукции на обмотках реле К1 и клаксонов НА1, НА2.

При замыкании контактов К2.1 реле сигналов звучит клаксон НА1 и заряжается конденсатор С1 через резистор R2 и диод VD2. Транзистор VT1 в это время закрыт, так как закрыт диод VD3. Реле К1 обесточено, клаксон НА2 выключен.

После размыкания контактов К2.1 выключается клаксон НА1, открывается диод VD3 и конденсатор С1 разряжается через резистор R1, эмиттерный переход транзистора VT1, диод VD3 и обмотку клаксона НА1. При этом транзистор открывается, срабатывает реле К1 и контактами К1.1 включает клаксон НА2. После разрядки конденсатора (примерно через секунду) транзистор закрывается, реле К1 отпускает якорь, выключая клаксон НА2. Устройство снова готово к работе.

Четвертый вариант задержки

Если на автомобиле нет реле сигналов и клаксоны включаются непосредственно контактами сигнальной кнопки на руле, то устройство следует собирать по схеме на рис. 4.

В нем диоды VD1, VD4, VD5 — защитные, а VD2 и VD3, как и в предыдущем устройстве, коммутируют цепи зарядки и разрядки конденсатора С1. По порядку работы устройство тоже практически не отличается от предыдущего.

В заключение несколько замечаний, общих для всех описанных в этой статье устройств. Реле времени везде настроено на выдержку приблизительно 1 с. Если необходимо это время продлить, нужно пропорционально увеличить сопротивление резистора R1, и наоборот.

Транзистор КТ829А можно заменить любым из этой серии; годятся также транзисторы КТ972А и КТ972Б. Если же приобрести указанные составные транзисторы не удалось, можно использовать составленные, например, из транзисторов серий КТ801 или КТ807 и КТ815 или КТ817 (желательно выбирать наиболее высоковольтные по напряжению коллектор-эмиттер).

Во всех устройствах лучше всего использовать малогабаритные реле 111.3747, 112.3747, 113.3747, 113.3747-10, 114.3747-10, 114.3747-11, 116.3747-10,116.3747-11,117.3747-10 или 117.3747-11, рассчитанные на номинальное напряжение 12 В (см. статью В. Банникова «Малогабаритные автомобильные электромагнитные реле в «Радио», 1994, №9, с. 42 и №10, с. 41).

Диоды КД102А можно заменить на КД102Б, КД510А или любые из серий КД103, КД109, КД226. Вместо КД213А подойдут КД213Б или КД202 с буквенными индексами В, Д, Ж, К, М, Р. С диодами из серии КД202 габариты устройства придется несколько увеличить. Если пойти на еще большее увеличение размеров, то вместо КД213А можно использовать диоды серий КД204, Д242, Д305. В силу кратковременности работы устройств каких-либо теплоотводов для диодов или транзисторов не требуется.

При любом отказе устройства для возврата к стандартному варианту питания клаксонов достаточно замкнуть перемычкой контактную группу К1.1.

Схема поочередно переключающихся сигналов

О чем мы ранее рассказывали в этой схеме поочередно включаются то один сигнал, то другой.

Соотношение тонов сигналов обычно устанавливают близким к малой терции, которая, являясь основой минорного аккорда (трезвучия), вызывает у человека ощущение тревоги. Поэтому данный схемы можно также использовать для охраны своего участка, дома, дачи и т.д.
