Резонаторы и глушители моего производства. Небольшой ликбез.
Для большинства моих подписчиков не секрет что я специализируюсь на изготовлении элементов выхлопной системы, а именно на изготовлении резонаторов и глушителей.
К написанию данной записи побудил очередной вопрос «почему так дорого?». Вопрос символический или риторический я не знаю, но так как это я слышу не в первый раз то решил немного разжевать эту тему.
Начнем с резонатора.
Сначала внесу небольшую выдержку из Википедии:
Пламегаситель или «предварительный глушитель» (также известный как «резонатор») — обеспечивает отражение волн выхлопа (отсюда название «резонатор») и первую ступень снижения шума и пульсаций газов.
Приведу основные критерии тишины выхлопной системы и ее элементов:
— Диаметр трубы. Чем больше тем громче, но это не значит что лучше. Всему есть свои разумные размеры. Сюда же можно отнести и изгибы самой трубы, но они уже влияют на громкость в меньшей степени.
Поток выхлопного газа должен иметь скорость на выходе, а не свободно метатться по трубе.
Тут принцип «пацаны одобряют» или «говорят что сразу полетит» при выборе диаметра не подойдет, лучше посмотрите графики чуть ниже. Придумано не мной, а проверенно многочисленными замерами.
— Объем резонаторов/глушителей и их количество. Тут все наоборот нежели с диаметром трубы, чем больше — тем тише. Если нет возможности сделать большой резонатор/глушитель, то можно установить два поменьше.
Чем больше объем тем лучше, но нужно использовать этот объем с умом, потому что чем больше волна преломляется тем тише. То есть чем ниже скорость потока выхлопных газов, тем тише звук выхлопа.
Внутренняя набивка резонаторов глушителей должна держать температуру выхлопных газов и не должна вылетать со временем (для справки: температура выхлопных газов атмосферного/турбированного автомобиля обычно не превышает 800 градусов, выше только при использовании спортивного топлива).
Вернемся к моему процессу изготовления. Для меня изготовление резонаторов обкатано и каких либо радикальных изменений в его конструкции уже не будет.
Конструкция проста: перфорированная труба и набивка.
Естественно все делается не ТЯП ЛЯП. Изначально труба расчеркивается по лекалу, далее устанавливается на специальное приспособление и сверлится. Все это нужно что бы ряды и отверстия были ровными и в необходимом количестве.
После сверления трубу необходимо обработать с внутренней стороны для удаления заусенций образовавшихся в процессе сверления, которые в последствии могут испортить звук своим свистом.
Основная часть готова, укладываем звукопоглощающий материал (набивку). Я использую стеклорогожу или по простому крупная, плетенная стеклоткань.
Данная стеклорогожа не плавится в печи на раскаленных углях, а плетенная структура предотвращает ее вылетание через отверстия. Так же проверял ткань после использования резонатора на автомобиле, даже цвет не поменяла.
Уложили ткань, зафиксировали и закрываем корпус.

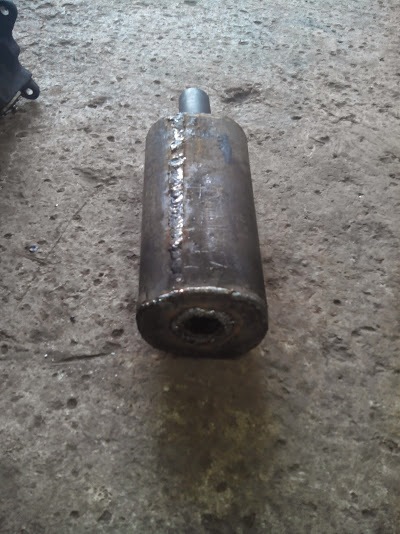

На днях было изготовлено два резонатора на 50 и 60мм трубе.
Единственно над чем еще стоит поработать это «внешность» моей продукции. Все таки качество качеством, а красота играет тоже не маловажную роль.
Заварили корпус, почистили, протерли и красим. Краска высокотемпературная, до 650 градусов. На Волге после 4000 км. краска все так же сидит на трубе и глушителях с резонаторами, лишь на коллекторах места ошелушилась, но там и температура выше.
Кстати, направление потока в моем резонаторе тоже играет роль.
Глушитель.
Тут все сложнее, а именно сама конструкция, так как глушитель или конечная банка должна придать окончательный звук и сделать его необходимой громкости. Потому конструкция везде может быть разной.
Но принцип всегда один: ниже скорость потока на выходе — тише звук.
Пустые камеры гасят низы, заполненные камеры — верха. Различное деление потока так же создает глушение звука за счет наложения волн.
К тому же, в отличии от резонаторов которые имеют +/- стандартные размеры, глушители изготавливаются по индивидуальным размерам, разной формы и разной сложности.
И приведу пример вчерашней работы по изготовлению круглого глушителя.
Немного калькуляции затрат на производство одного резонатора/глушителя:
— Труба от 250 руб.
— Листовой металл от 150 руб.
— Набивка от 250руб.
— Краска, растворитель — от 30 руб.
— Расходы на резак, болгарку, сварку, свет и т.д. — *** руб.
А теперь скажите сколько такая работа должна стоить?
Комментарии 200
здраствуйте нужен резонатор
Сейчас делаете глушители?
Здравствуйте. А какую набивку в глушителе используете?
На сценик 2 резонатор в какую стоимость будет стоить
Привет, для хороших шовчиков полуавтомат нужен, если из чермета варишь. Или аргон, если нержа.
То и было MIG поварено)))
Металл тонкий? Или проволока толстая? Или опыта мало? Полуавтоматические швы аккуратнее можно положить.
Скажим так, в его случае играют все факторы, и тонкий метал, и подача проволки много, или ток мал был.
В его случае, я бы варил большим током, и точками, тогда был бы низинький катит, и красивый шов)
Но, есть минус, тогда деталь долго варится, или надо было делать зазоры, тогда шов вплавлялся а нутыр, и красивее было бы)
Позже фото прикреплю)
Подскажи как с размерами определиться, длина, диаметр наружний, длина резонатор, сколько на стекло ткани витков.
Чем длиньше тем лучше, а вот наружный диаметр 100-120мм делай что бы сильно снизу не торчал
Глушак на 3х литровый турбо мотор очень тихий в какую цену обойдется?
грамотно.швы по аккуратней и можно ставить пломбу и задирать ценник.я пробовал из нерж варить разбирали как горячие пирожи.Удачи в трудах
Михаил, заинтересовала фраза про глушитель на уаз взамен штатного, если можно в личку отпишитесь — стоимость, какие улучшения наблюдаются в двигателе и т.п.
Добрый вечер, а можно попросить у вас чертеж или хотя бы размеры глушителя для Уаз, есть желание самостоятельно сделать
таджик на стройке ржавым гвоздем лучше сварит.кусок г а не глушитель
Что будет, если убрать резонатор выхлопной системы?
Что будет, если убрать резонатор выхлопной системы?
Некоторые владельцы своих автомобилей, когда сталкиваются с поломкой резонатора выхлопной системы, попросту вырезают его и вваривают на его место трубу того же диаметра, что и трубы выхлопа. Отсюда возникает вполне резонный вопрос: можно ли удалить резонатор, и что будет, если вырезать резонатор? Вопросы не так просты, как может показаться, и на ответе на них стоит остановиться подробней.
Функции выхлопной системы
У выхлопной системы автомобиля несколько функций, которые схематично можно определить следующим образом:
В зависимости от объема двигателя и количества цилиндров, в выхлопную систему попадает определенное количество отработанных газов, именно под эти параметры и подбирается конфигурация системы выхлопа, а также ее состав и диаметр труб выхлопа. Система выхлопа на заводе производителе авто рассчитывается таким образом, чтобы зоны разряжения, возникающие в коллекторе, помогали лучше наполнять камеры цилиндров новой порцией топливной смеси. При этом важную роль играют все компоненты выхлопа и влияют в разной степени на этот процесс.
Можно ли убрать резонатор?
Можно ли вырезать резонатор? Лучше всего на этот вопрос ответить в свете базовых функций системы выхлопа и роли резонатора в них.
Если ездить без резонатора, то:
Если у вас пришел в негодность резонатор глушителя, то самым правильным решением будет его замена на оригинальную деталь или точную копию оригинала. Не стоит экспериментировать. Хотя ваш автомобиль и продолжит ездить, не смотря на увеличение шума, негативные последствия скажутся, так или иначе.
Если вы думали, чем заменить резонатор, то полноценную роль не играет, ни один из возможных вариантов. Хотя некоторые из проблемных вопросов разрешить получится.
Убрать совсем резонатор можно только при комплексном тюнинге выхлопа и некоторых компонентов двигателя, с последующей их взаимной настройкой. Простое удаление резонатора в стоковой выхлопной системе приведет к негативным последствиям.
Как заменить резонатор своими руками и нужна ли эта замена
Важнейшей частью выхлопной системы является резонатор, принимающий на себя потоки отработанных газов от мотора, имеющих высокую температуру и являющихся токсичными для человека. В первую очередь именно эта деталь в системе выхлопа газов и выходит из строя. Мощность мотора определяется именно исправностью резонатора.
Нужна ли замена резонатора?
Есть разные мнения об этом. Многие профессионалы полагают, что при проблемах с резонатором, к примеру, ремонт выполнять не стоит, лучше приобрести всю систему сразу и провести её установку. Это объясняется тем, что в случае замены одного из резонаторов через определённое время всё равно нужно будет заменить другие части системы. Другая часть специалистов считает, что лучше попробовать сделать ремонт, поскольку цена имеет большое значение.
Как ремонтируют глушитель
Существует 2 варианта решения этого вопроса. 1-й вариант предполагает покупку нового резонатора глушителя, а 2-й — полную модернизацию его. Всё это можно выполнить самостоятельно. Ремонтируя резонатор глушителя, следует уделить внимание конструктивным особенностям этой части системы, подобрать подходящий материал, обеспечить герметичность конструкции в результате. Для решения проблем, которые возникают с резонатором, нужно прежде всего продумать план работ, которые предполагается выполнить. В случае отсутствия опыта сварки желательно обратиться к профессионалу.
Незначительные прогары резонатора
В случае незначительных прогаров ремонт может быть выполнен самостоятельно. Прежде всего необходимо снятие резонатора и других частей выхлопной системы. Чтобы упростить действия и обеспечить удобство, желательно это делать на эстакаде либо яме.
Данная работа является простой, однако вместе с тем и трудоёмкой, поскольку крепление элементов системы вызывает множество проблем. Причина этого заключается в прикипании креплений. Профессионалы перед такими работами применяют антикоррозионные жидкости.
После снятия неисправной части выхлопной системы следует с тщательным вниманием осмотреть поверхность элемента. При обнаружении незначительных внешних прогаров либо прогаров со средним диаметром может применяться особый герметик либо стеклоткань. В случае применения данных материалов нужно прочитать инструкцию, а перед использованием — выполнить обработку краёв резонатора, устранить грязь, коррозию, копоть, жир. В случае применения стеклоткани необходимо после установки резонатора на место завести мотор и дать ему поработать примерно полчаса.
Большие прогары в резонаторе
В случае крупных прогаров нужно прибегнуть к сварке! Профессионалы доказали, что в наибольшей степени подвергаются прогарам глушитель и резонатор, которые этим отличаются от остальных деталей системы выхлопа (приёмной трубы, выхлопной трубы и выпускного коллектора). В такой ситуации нужно установить латку, позволяющую временно устранить шум и выбросы газа. С металла в тех местах, где проводилась сварка, необходимо убрать коррозию. Латка должна иметь прямоугольную форму и нахлест размером 12-15 мм.
Однако профессионалы рекомендуют рассматривать проблему ремонта более глубоко, поскольку вначале происходит перегорание перегородок, затем — труб, которые находятся в резонаторе. По этой причине желательно разрезать резонатор с помощью газового резака, выполнить замену всех внутренних деталей и заварить обратно.
Самостоятельная сварка нового резонатора
Это нетрудная задача. Необходимо изготовить корпус резонатора из стали, выпускаемой в виде листов, затем приварить перегородки, а также вложить трубы, имеющие отверстия. Нужно в резонаторную полость поместить минеральную базальтовую вату, после чего заварить торец. Для авто с мотором, объём которого составляет 1600 куб. см, достаточно трубы диаметром 52 мм.
После завершения сварки обрабатываются швы. Нужно покрасить резонатор термостойкой краской. До того, как установить элементы системы выхлопа, следует присмотреться к трубам между глушителем и резонатором. В изгибах усиливается агрессивное влияние выхлопных газов, потому возможно появление прогаров. Нужно заварить их в случае обнаружения.
По окончании вышеописанных работ собирается и крепится система выхлопа. Самое важное — установка прокладок. После этого на определённое время проблема будет устранена.
Следует время от времени проводить осмотр автомобиля и частей выхлопной системы. Наибольшего внимания требуют крепёж и подвеска. Вибрация ухудшает жёсткость соединений.
Профессионалы рекомендуют вводить антикоррозионную смесь внутрь глушителя до установки. В результате удаётся продлить время эксплуатации автомобиля.
Что будет если заменить резонатор прямой трубой…

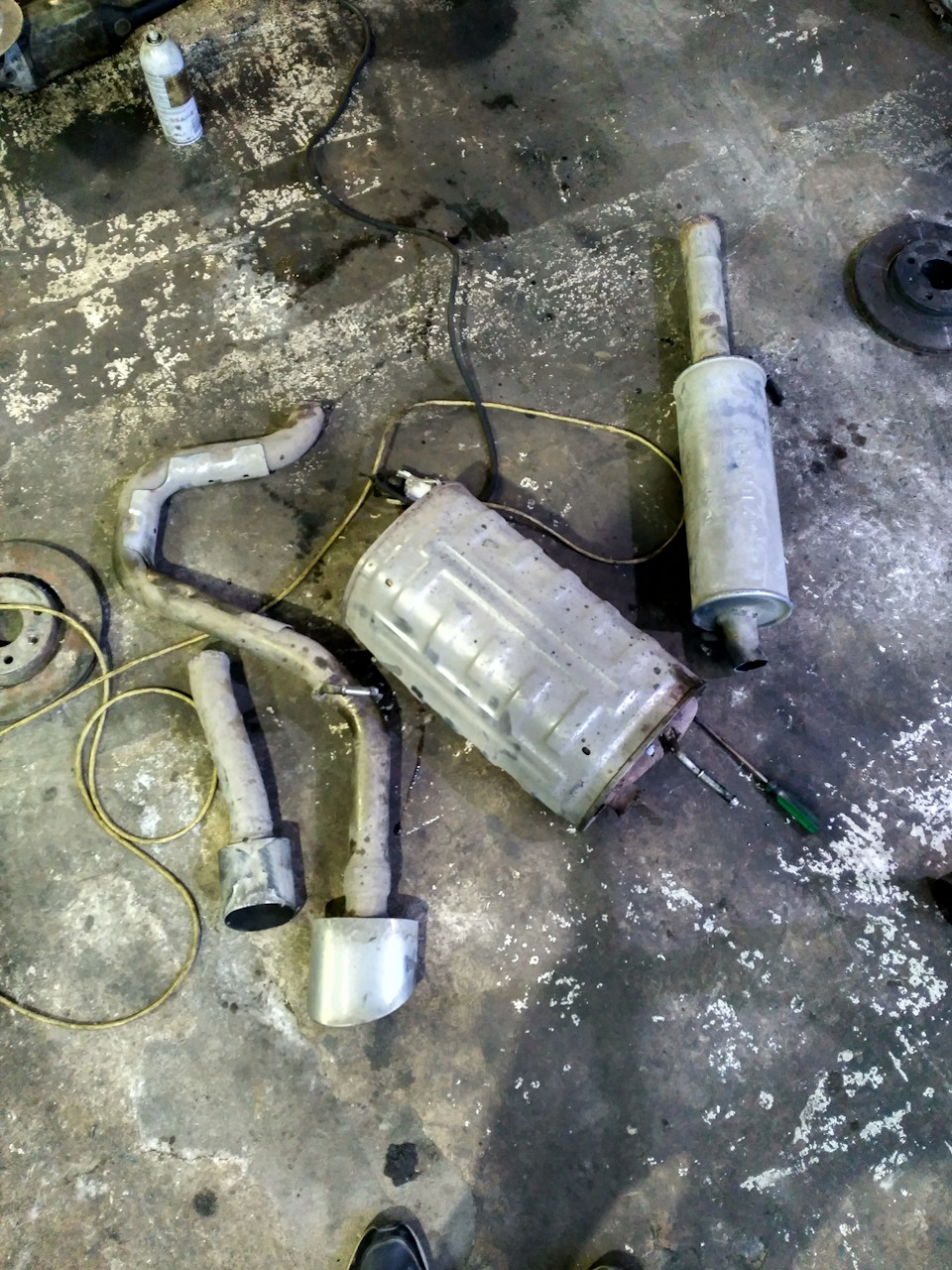

В общем выхлопная с момента последней записи в БЖ претерпела туеву хучу экспериментов и изменений, порой безрассудных и бестолковых, некоторые из них увековечены на фото:
По итогу окончательный вид остался близок к стоковому — на месте стандартных гофр новые четырёхслойные гофры 40*100, вместо катализатора прямая 50мм труба и дальше всё в стоке. Без пламегасителя выхлоп чуть громче стока, кто говорил что без пламегас прогорит резонатор — посмотрите фото выше — гореть там нечему, как и в глушителе, там такие же перегородки без какой либо набивки.
Вчера было скучно, решил проэкспериментировать и вырезать резонатор, заменив его прямой 50мм трубой. Достоверных замеров сделать не получилось, ну а результат по звуку на видео:
Без резонатора со стандартным глушителем
Без резонатора с прямоточным глушителем
По понятным причинам всё возвращено в исходное состояние.
Пы.Сы. И да, откуда взялась босая нога в кадре? Нет, в гараже я не имею привычки босиком ходить)) Короче говоря вот этот тяжелый метровый прямоток
соскользнул с резинки и ё#нулся c высоты моего роста(машина на подъёмнике) прям на мирно стоящую в мягком тапочке правую ногу. Странно, но ругался я без матов и молча… Собственно через пару минут нога перестала влезать в любую обувь, ну и по итогу получена очередная доработка с нулевым эффектом, занимательным видео и …
Так что берегите ноги, пользуйтесь крепкими ботинками и соблюдайте правила техники безопасности при проведении работ) А я пока схожу в больничку на фотосессию) Всем мир!
Выхлоп. Резонатор вместо глушителя
Всем привет, постараюсь сегодня коротехонько)
Давно в голове поселилось желание сделать маломальский выхлоп. Но никак до него недоходило. И вот недавно, мне подвернулась Банка моего знакомого, которая пролежала в гаража достаточное количество времени без дела.

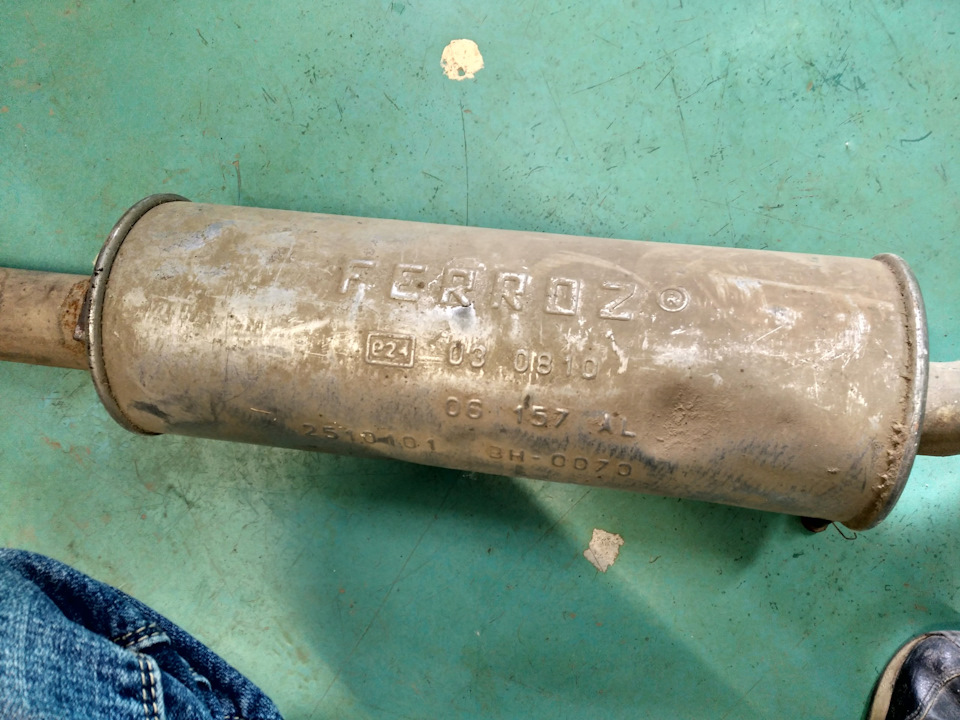

Вот такая вот банка. Она стояла на выхлопе старенького аккорда, и по словам знакомого она интересно звучала на низах, и почти переставала звучать в верхах.
Изучил, что же это за банка, а оказалось, что это вовсе и не глушитель, а резонатор от турбовага)) Знакомый был удивлен не меньше моего, ведь когда то этот выхлоп ему делали в каком то неплохом тюнинг ателье)) в общем кругом подвохи и разводы))
Но все таки решено было попробовать приварить его)

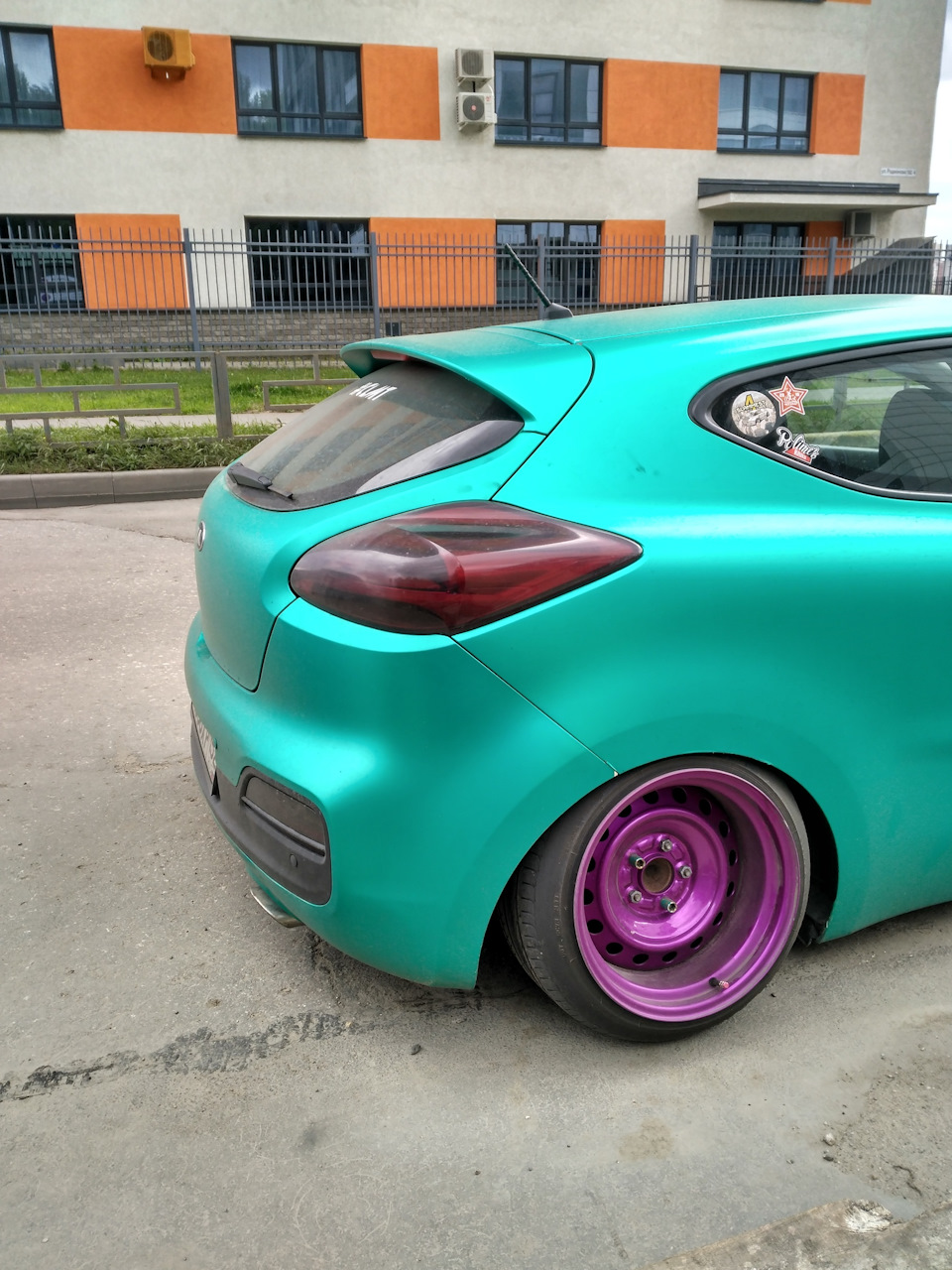

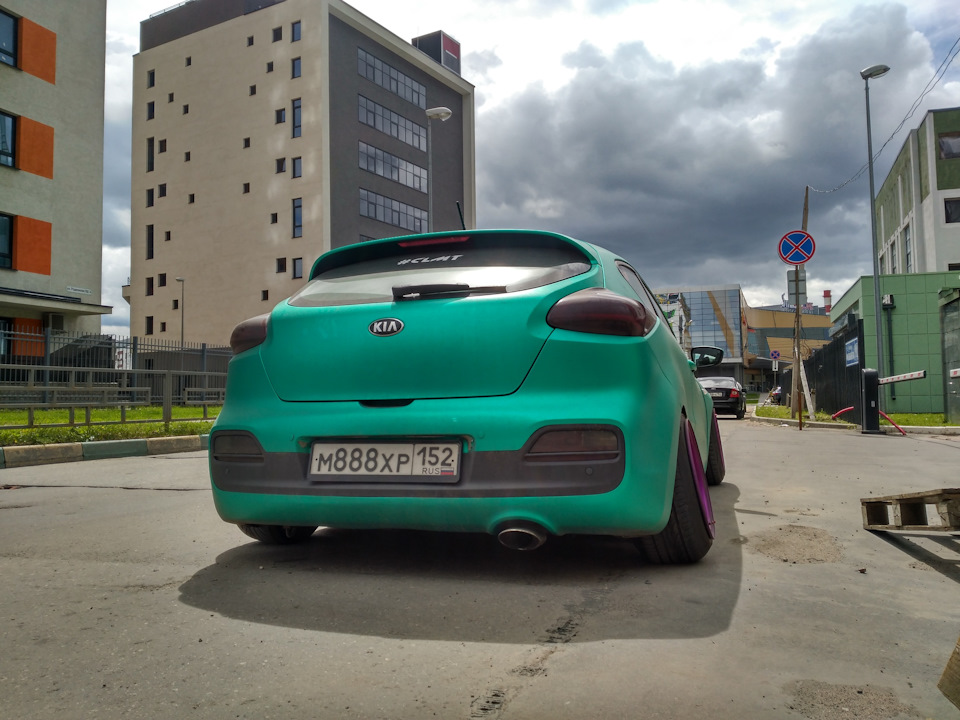

Всех дел заняло около часа, родная насадка осталась на свое месте, но теперь немного выпирает. Как по мне, очень даже неплохо смотрится.
Звук же действительно появился, машина начала бурчать на низах и пропадает где то после 3,5 тыс оборотов.
Немного резонирует по ушам на 1,5тыс., и это при том, что она совсем не громкая. Поезжк на таком конфиге, не понравится, переделаю) на этом все)
видосы со звуком прикрепляю)
